PDS-1Z



K dispozici mám jen schéma.



Stručný popis funkce PDS-1Z

PDS-1Z je deska stránkované paměti 128KB RAM a až 16(32)KB ROM, dále umožňuje mapovaní paměťových desek RAM-1A, RAM-1Z, DGD-1, AND-1Z pomocí signálu MAP1 (S1) a MAP2 (S2) sběrnice ARB-1. Až čtyři 16KB bloky paměti RAM i ROM na desce PDS-1Z lze připojit do libovolného 16KB segmentu paměťového prostoru CPU. K přemapování pamětí slouží registr 74LS670 (74LS170) s PROM 74188. Deska PDS-1Z umožňuje nezávislé stránkování i při DMA, pokud je daná možnost využita je při DMA ke stránkovaní použit registr 74LS173 s PROM 74188. Deska PDS-1Z je určena pouze pro desku procesoru JPR-1Z, na které je mikroprocesor Z80.


Obsazení paměťového prostoru
0 až 64KB po 16KB blocích


Obsazení V/V
Deska zabírá 8adres F8H až FFH

74LS670 (74LS170)
F8H-FBH
Přidělení jednotlivých registrů pro jednotlivé bloky RAM
F8Hpro0000H-3FFFH
F9Hpro4000H-   7FFFH
FAHpro   8000H-BFFFH
FBH   proC000H   -FFFFH


74LS173
FCH až FFH (vlivem neúplného dekodéru dochází k zrcadlení)
Uplatní se pouze pří DMA (může přistránkovat "cokoli kamkoli")


Organizace paměti na desce PDS-1Z

Adr.Typ paměti   Stav
pomocných
adresných
signálů
(konektor X1)




S2




S1
3FFFF
3BFFF   nic1115
RAM-1Z0014
RAM-1Z0013
30000RAM-1Z0012
2C000DGD-1(16KB)0111
28000AND-1Z(8x2KB)   1010
26000nic11
240008KBROM119
22000nic11
200008KBROM118
16KBR117
16KBA116
16KBM115
1000016KB1114
16KB2113
16KB8112
16KBK111
0000016KBB110



Obsah dekódovací ROM (D7A) MH74188

ADR  Y7  Y6  Y5  Y4  Y3  Y2  Y1  Y0  HEX   Pozn.
00    0   0   1   1   1   1   1   0   3E   ROM0
01    0   0   1   1   1   1   0   1   3D   ROM1
02    0   1   1   1   1   1   1   1   7F   -
03    0   1   1   1   1   1   1   1   7F   -
04    0   0   1   1   1   0   1   1   3B   ROM3
05    0   0   1   1   0   1   1   1   37   ROM4
06    0   1   1   1   1   1   1   1   7F   -
07    0   1   1   1   1   1   1   1   7F   -
08    0   1   1   0   1   1   1   1   6F   AND-1Z
09    0   1   1   0   1   1   1   1   6F   AND-1Z
0A    0   1   1   0   1   1   1   1   6F   AND-1Z
0B    0   1   1   0   1   1   1   1   6F   AND-1Z
0C    0   1   0   1   1   1   1   1   5F   DGD-1
0D    0   1   0   1   1   1   1   1   5F   DGD-1
0E    0   1   0   1   1   1   1   1   5F   DGD-1
0F    0   1   0   1   1   1   1   1   5F   DGD-1
10    0   1   0   0   1   1   1   1   4F   RAM-1Z
11    0   1   0   0   1   1   1   1   4F   RAM-1Z
12    0   1   0   0   1   1   1   1   4F   RAM-1Z
13    0   1   0   0   1   1   1   1   4F   RAM-1Z
14    0   1   0   0   1   1   1   1   4F   RAM-1Z
15    0   1   0   0   1   1   1   1   4F   RAM-1Z
16    0   1   0   0   1   1   1   1   4F   RAM-1Z
17    0   1   0   0   1   1   1   1   4F   RAM-1Z
18    0   1   0   0   1   1   1   1   4F   RAM-1Z
19    0   1   0   0   1   1   1   1   4F   RAM-1Z
1A    0   1   0   0   1   1   1   1   4F   RAM-1Z
1B    0   1   0   0   1   1   1   1   4F   RAM-1Z
1C    0   1   1   1   1   1   1   1   7F   -
1D    0   1   1   1   1   1   1   1   7F   -
1E    0   1   1   1   1   1   1   1   7F   -
1F    0   1   1   1   1   1   1   1   7F   -



Obsah dekódovací ROM (D7A) MH74188 (INTELHEX)

:200000003E3D7F7F3B377F7F6F6F6F6F5F5F5F5F4F4F4F4F4F4F4F4F4F4F4F4F7F7F7F7F0F
:00000001FF

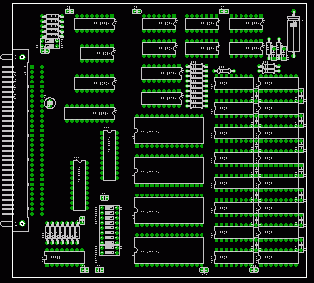

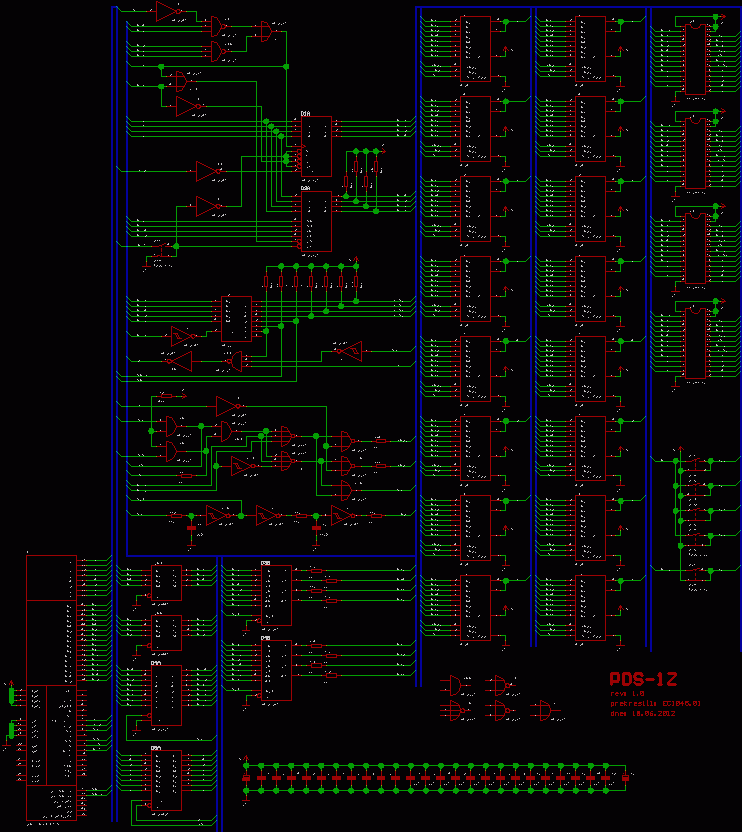

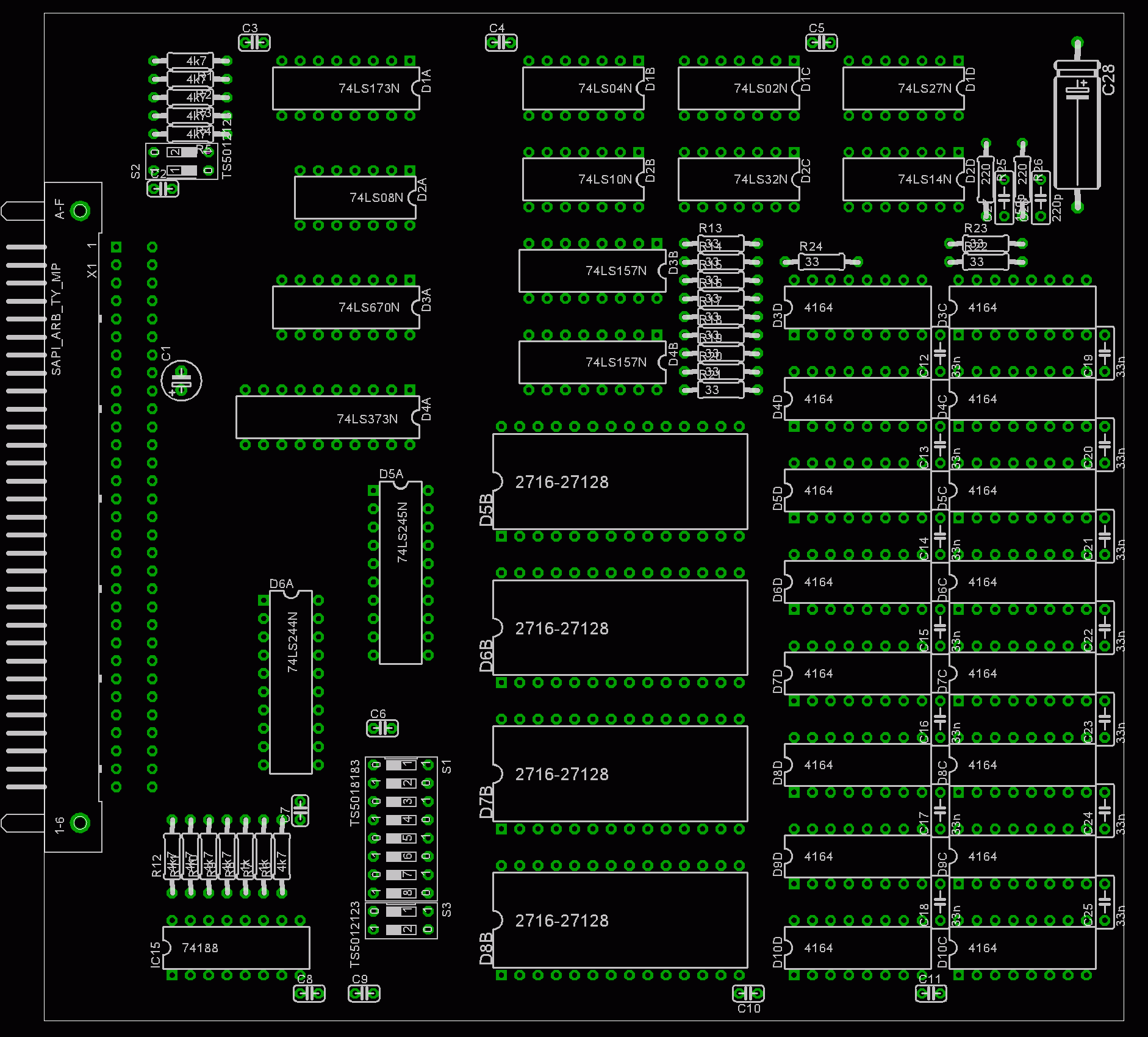

Schéma PDS-1Z a černobílá verze ZDE.
