PB-01



K desce PB-01 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

PB-01, SD-52, plus další standardní desky byly součástí jednoho systému. Netuším k čemu daný systém sloužil. Získáno jako torzo.

Stručný popis funkce.

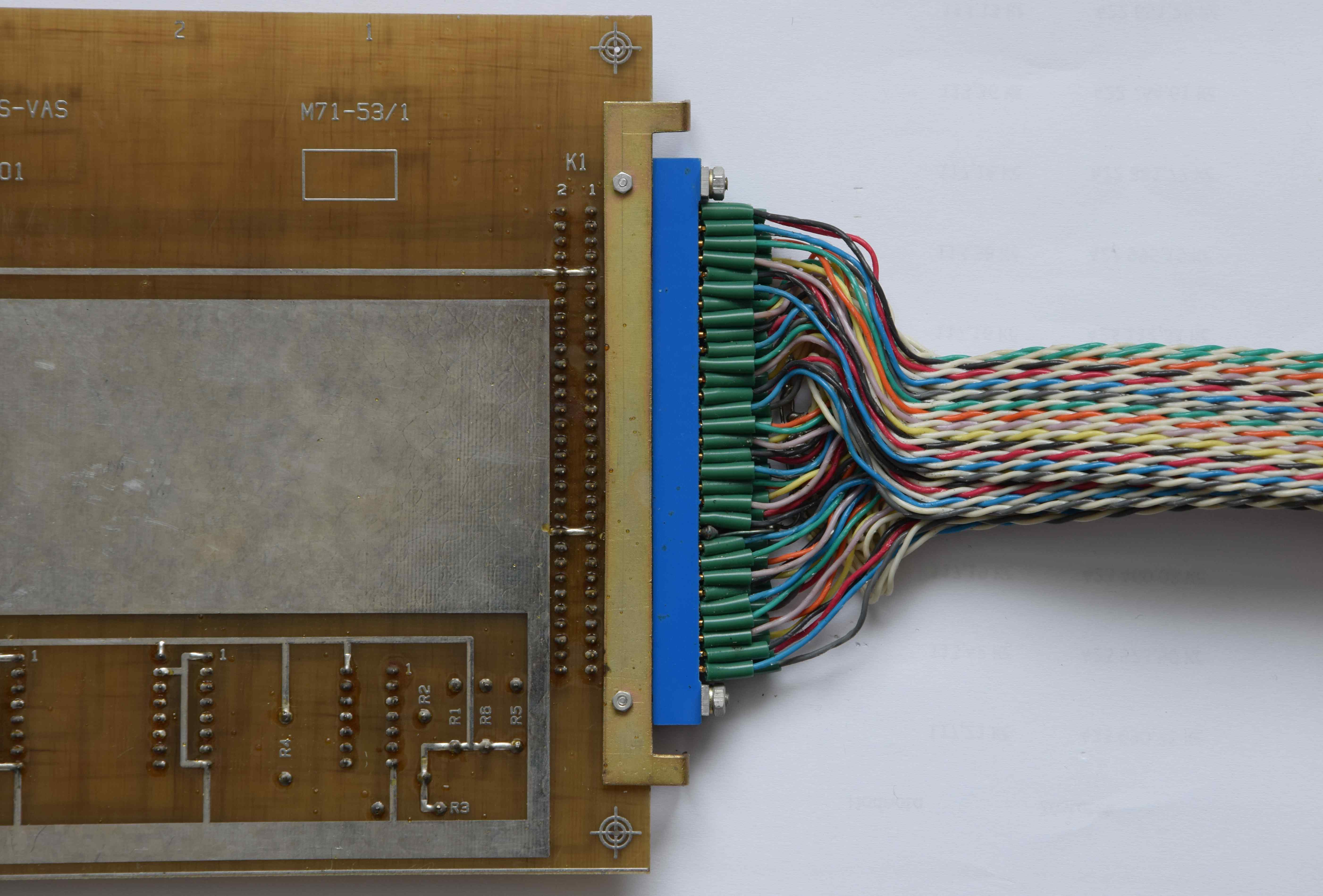

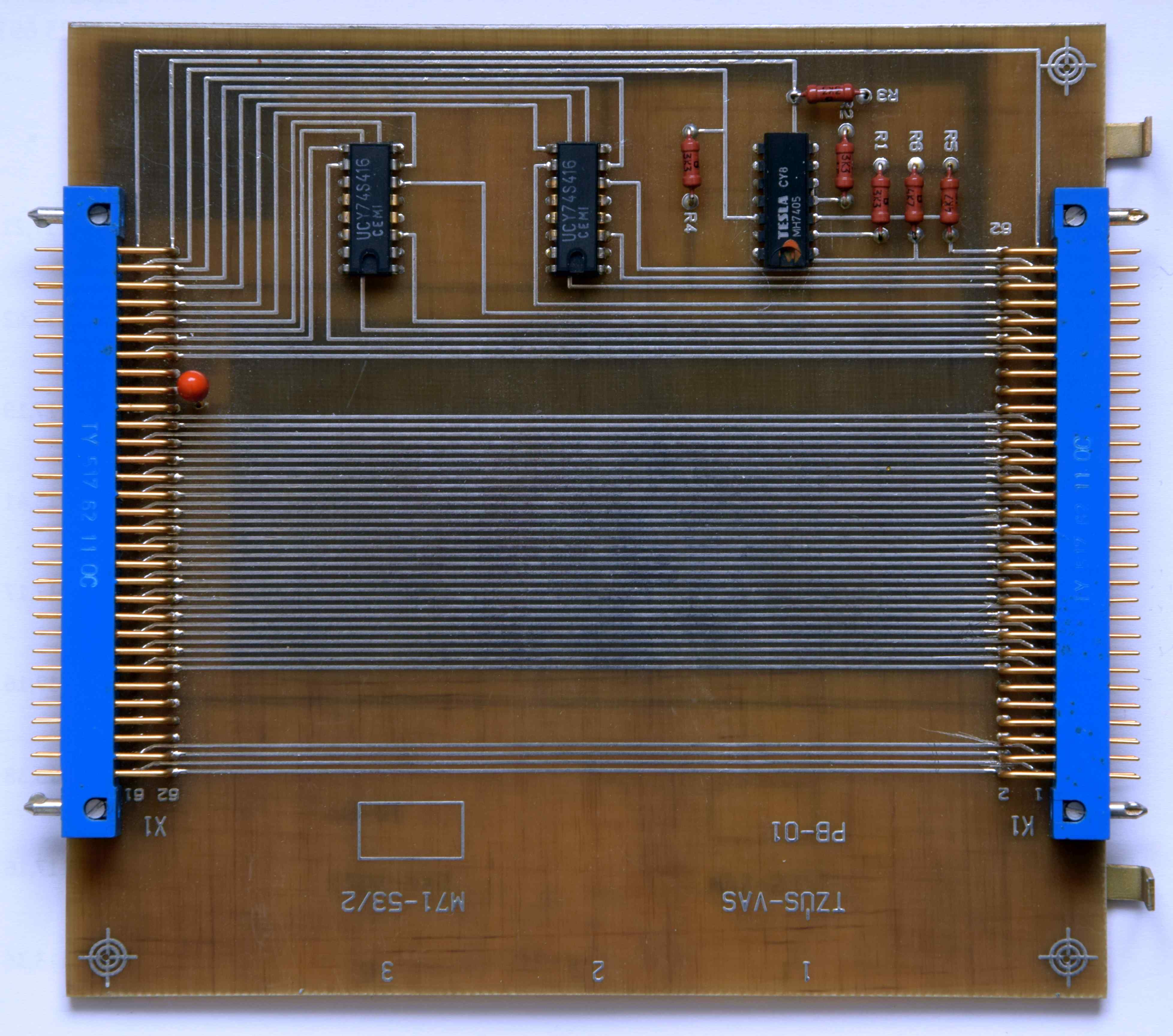

Deska PB-01 určena k propojení dvou jednotek JZS-1 / JZS-1A kdy vlastní deska PB-01 je zasunuta do pozice X2 na sběrnici ARB-1 a propojovací kabel je zasunut do pozice X1 na sběrnici ARB-1 v druhé jednotce JZS-1 / JZS-1A tj. do pozice pro procesorovou desku. Toto propojení umožňuje zvýšit počet osazených desek v systému ze 7 na 13 a jak portový tak i paměťových.

Přenáší se mezi jednotkami všechny signály kromě signálu INTE (REF).
Kdy adresová a datová sběrnice, rezervní signály, AEN, DEN, Φ2, INTA, INT0 a INT1 jsou propojené na přímo.
Signály STSTB, HLDA, M1, RES, MR, IOR, MW a IOW jsou odděleny přes sběrnicové budiče 3216.
Signály HOLD a RDY jsou odděleny přes dva invertory 7405 s otevřeným kolektorem v sérii.

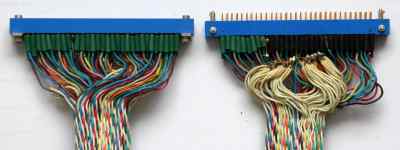

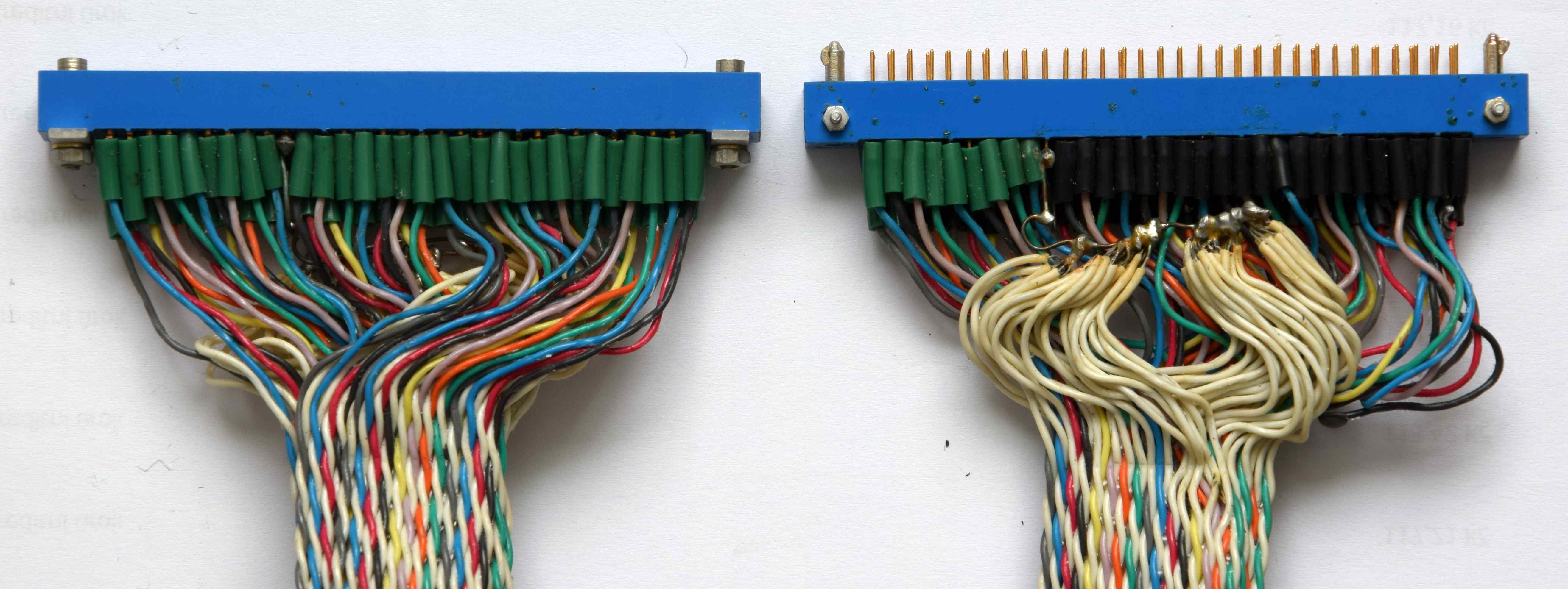

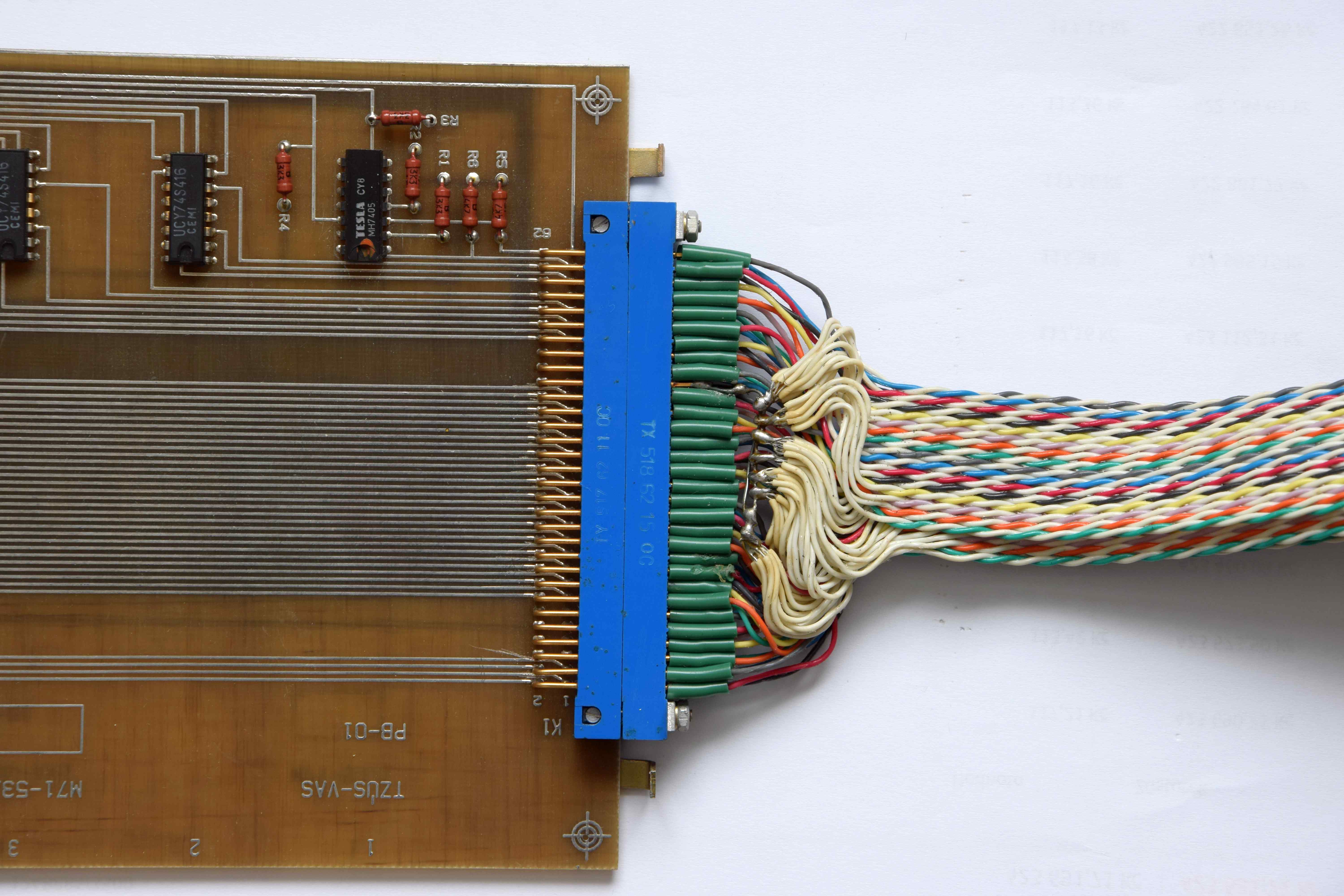

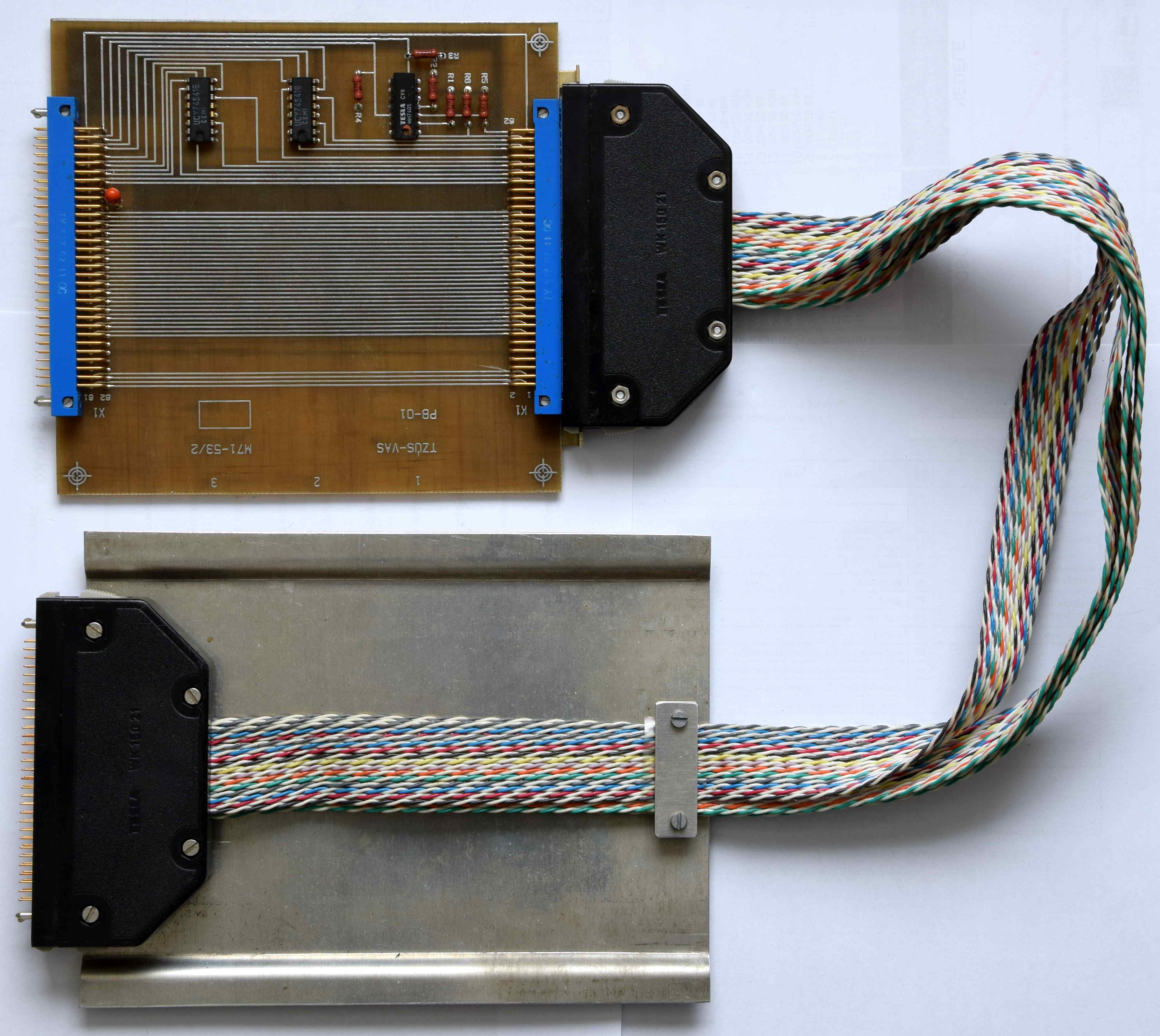

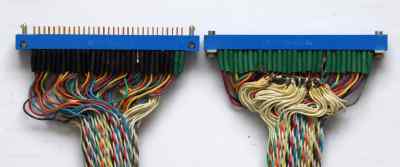

Propojovací kabel je řešen pomocí plochého kabelu s krocenými páry kdy jeden vodič z páru nese signál a druhy je připojen na 0V aneb slouží jako stínění. Pro usnadnění zasunutí konektoru a také k fixaci konektoru v rozšiřující jednotce je kabel uchycen na pomocném plechu nahrazující DPS.

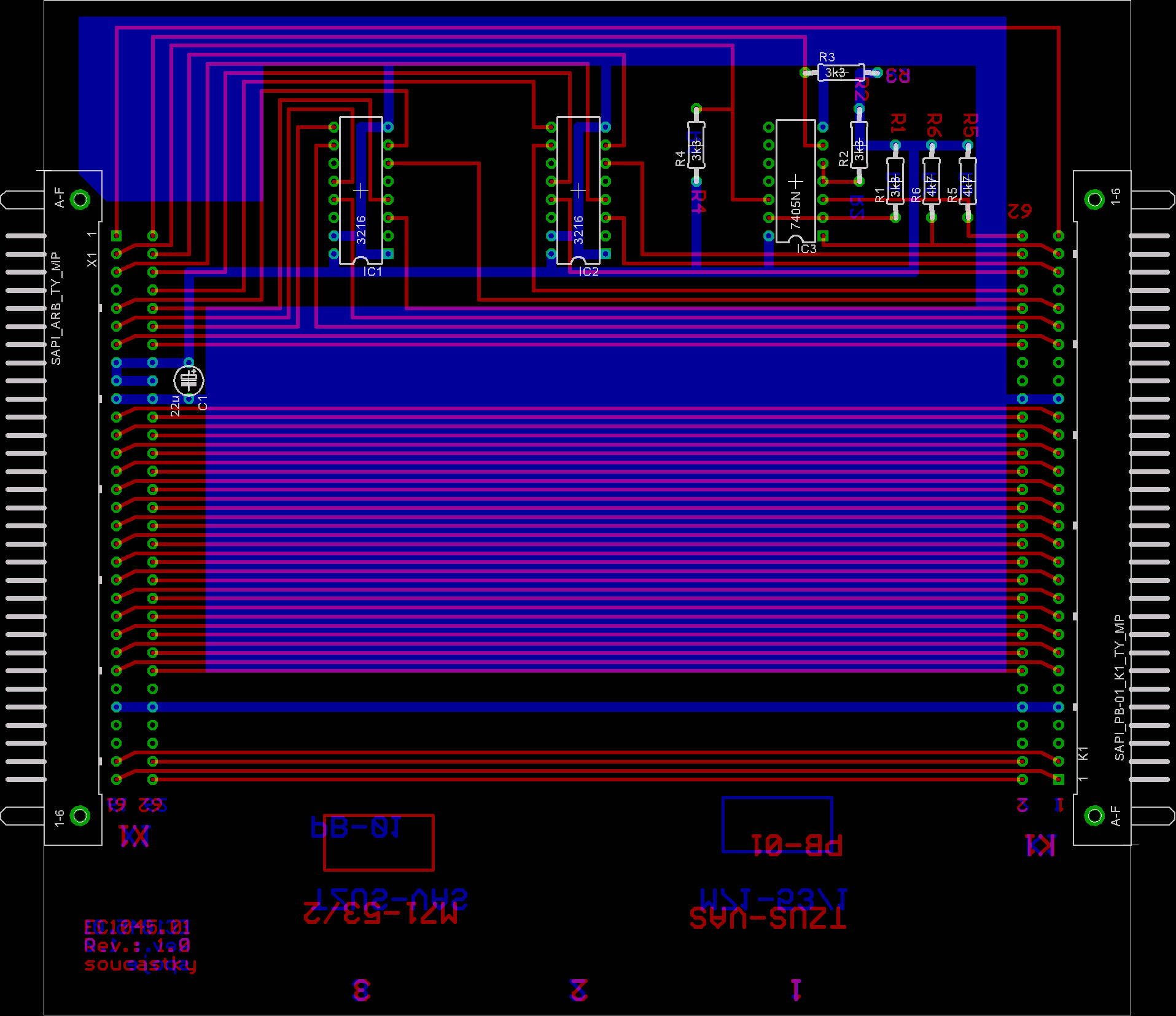

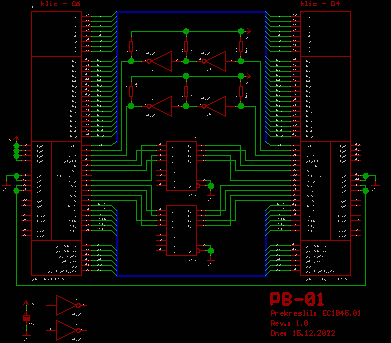

Schéma PB-01 a černobílá verze ZDE.

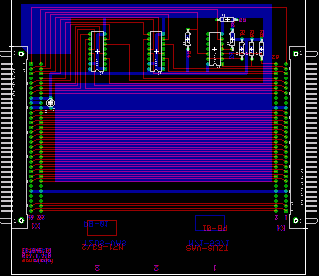

DPS PB-01
