MTS-1



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

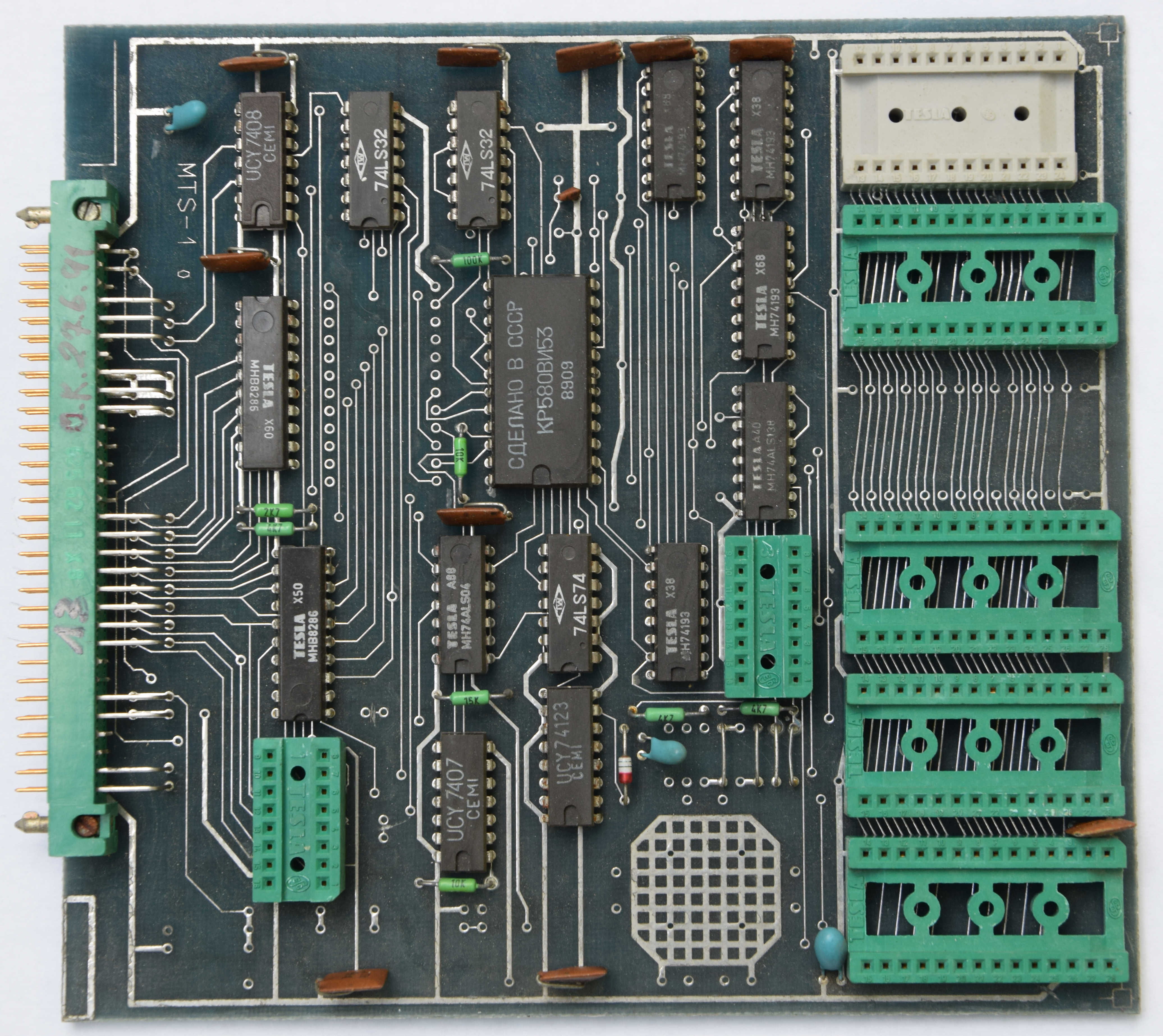

Stručný popis desky.

Deska obsahuje ROM disk s kapacitou až 32KB, nezálohovaný RAM disk s kapacitou až 16KB, WATCH DOG a zálohovaný reálný čas.

Na desce nebyl osazen reálný čas a jeho zálohovaní. Obvod reálného času se povedlo identifikovat ale zapojení zálohování již ne. Dále na desce chyběli dekódovací PROM.

ROM a RAM disk je řešen jako V/V zařízení. Lze nastavit počáteční adresu a pak jen číst data k zvýšení adresy dojde automaticky. Délka čteného kloku dat není omezena.

Do ROM disku lze osadit až 4 ks paměti 2716, 2732 a 2764.

Do RAM disku lze osadit až 2 ks paměti 6116 a 6264, případně FLASH 2864

Vždy stejný druh pamětí jak v ROM tak i RAM disku.

Význam spínače S1

S1-1výběr typů pamětí
S1-2výběr typů pamětí
S1-3SRAM 6116
S1-4SRAM 6264 či FLASH 2864
S1-5EPROM 2764
S1-6EPROM 2716 nebo 2732
S1-7nepoužito
S1-8nepoužito

IC19 dekoder adres

:020000040000FA
:20000000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00
:20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
:20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0
:20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0
:20008000FBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFBFB00
:2000A000FBFBFBFBF7FDFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF7B
:2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
:2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
:00000001FF

IC20 dekoder pameti

:020000040000FA
:20000000F8F8F8F8F8F8F8F8F9F9F9F9F9F9F9F9FAFAFAFAFAFAFAFAFCFCFCFCFDFDFDFDA4
:20002000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0C0
:20004000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0A0
:20006000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F080
:20008000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F060
:2000A000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F040
:2000C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F020
:2000E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F000
:00000001FF



Schéma MTS-1 a černobílá verze ZDE.

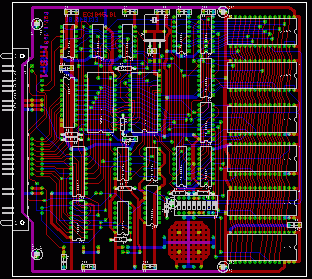

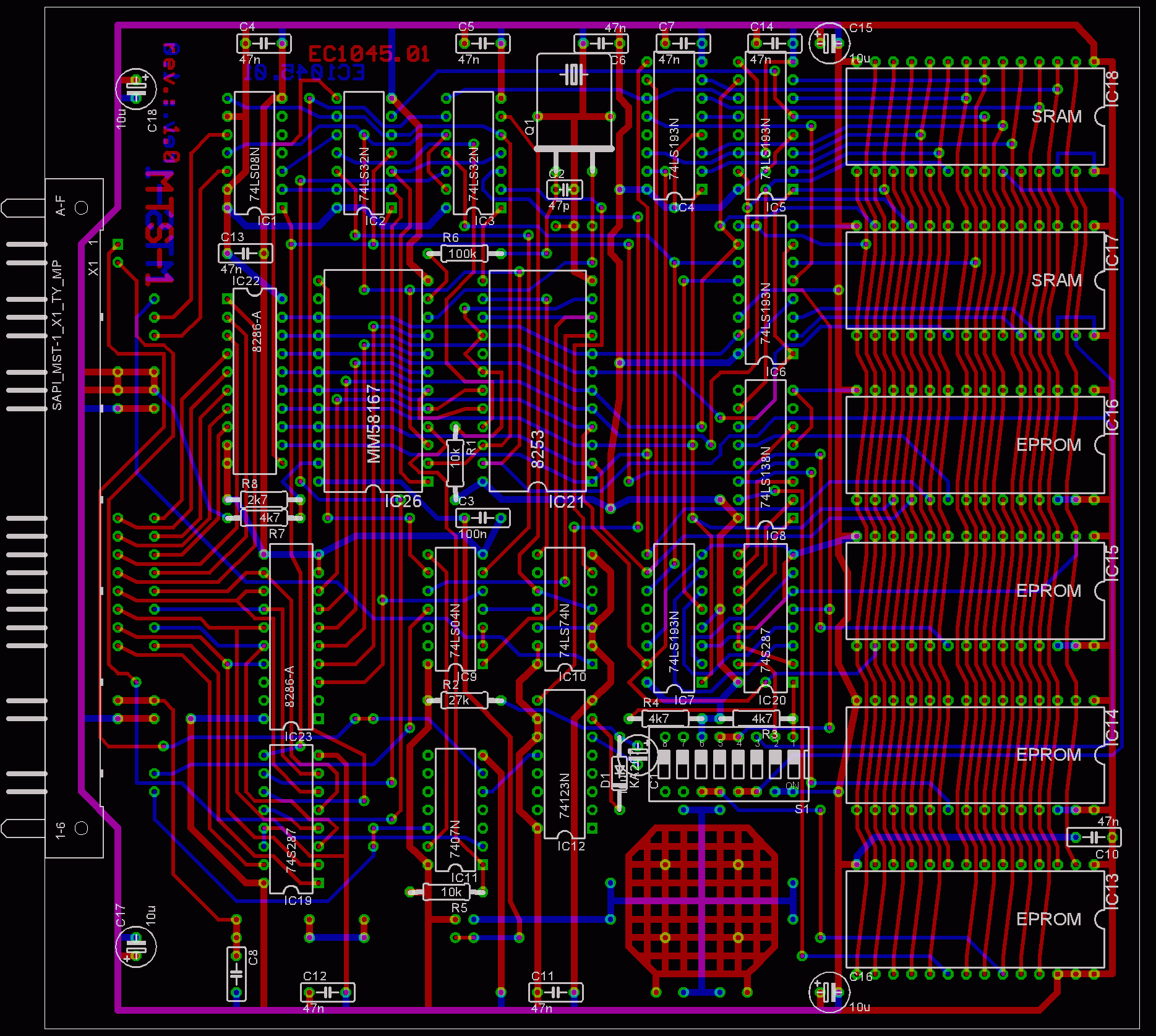

DPS MTS-1
