MFC-1



K dispozici mám jen schéma.



MFC-1 je radič pouze pro 5.25“ (3,5“) diskety s jednoduchou hustotou (SD-SingleDensity). Řadič je postaven okolo obvodu 8272 a 8257. Obvod 8272 umožňuje použít i dvojitou hustotu ale tato možnost není využita. V červnu 1987 došlo ke změnám v zapojení. Deska využívá analogový datový separátor jako FDC-1. Nakonec byla deska přepracována na MFC-1A.



:020000040000FA :20000000FFFFFFFFFAFAFAFAFAFAFAFAF9F9FFF7FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF3C :20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0 :20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0 :20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0 :20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80 :2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60 :2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40 :2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20 :00000001FF

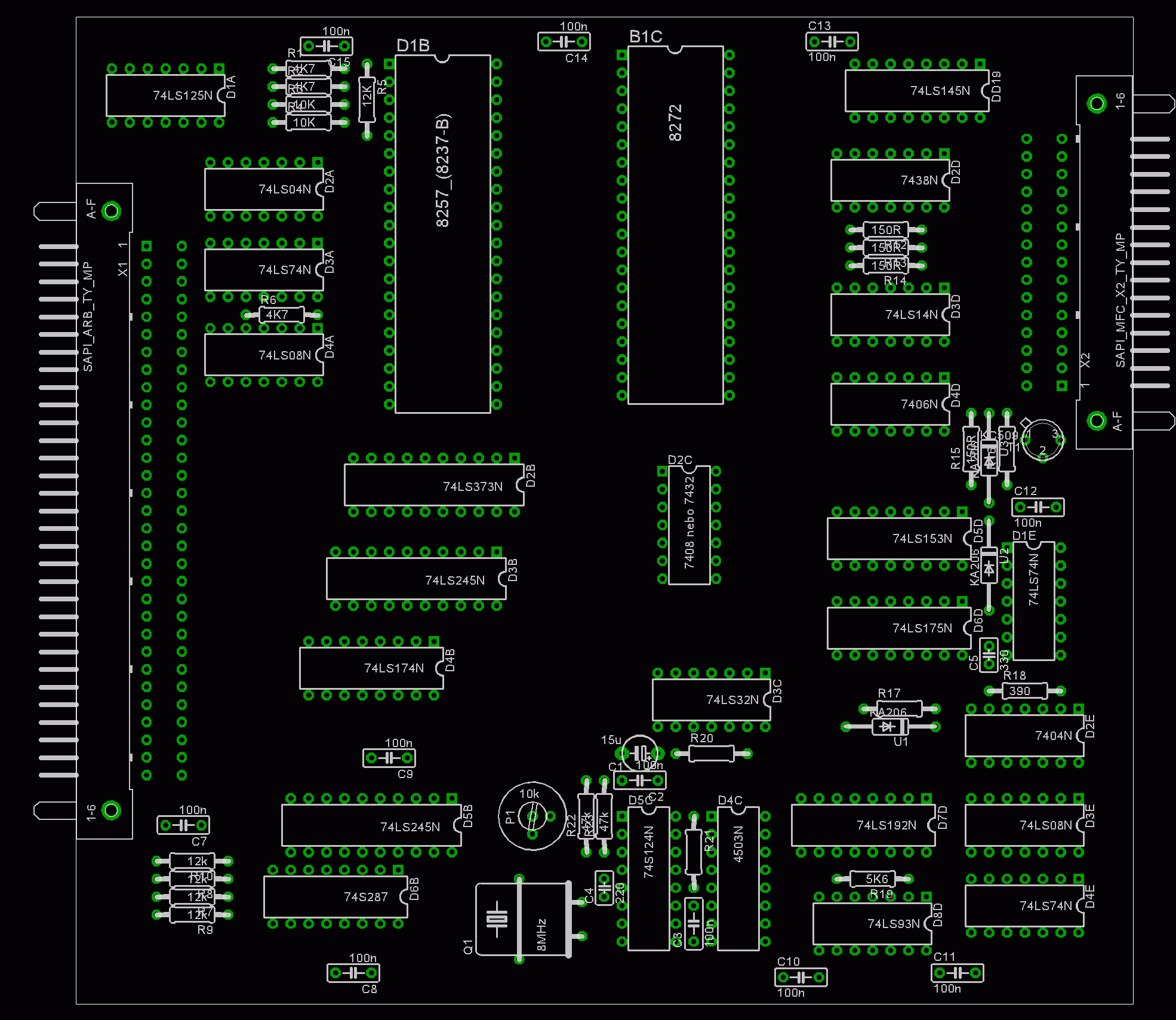

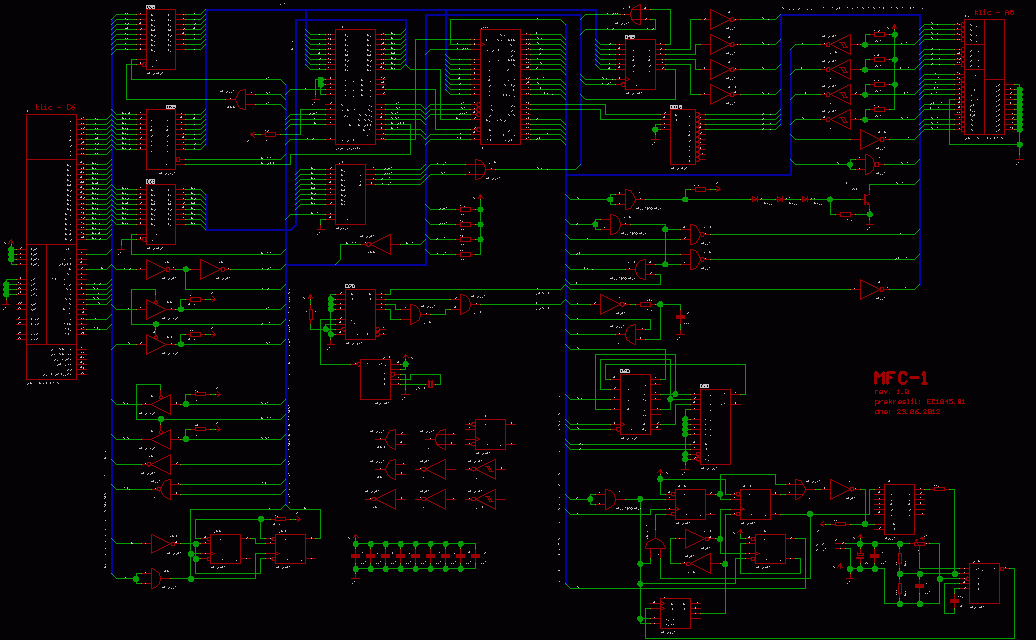

Schéma MFC-1 a černobílá verze ZDE.

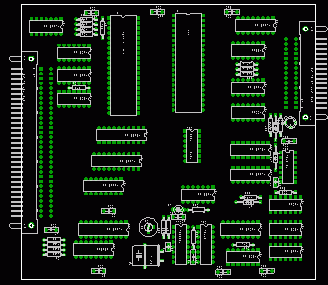

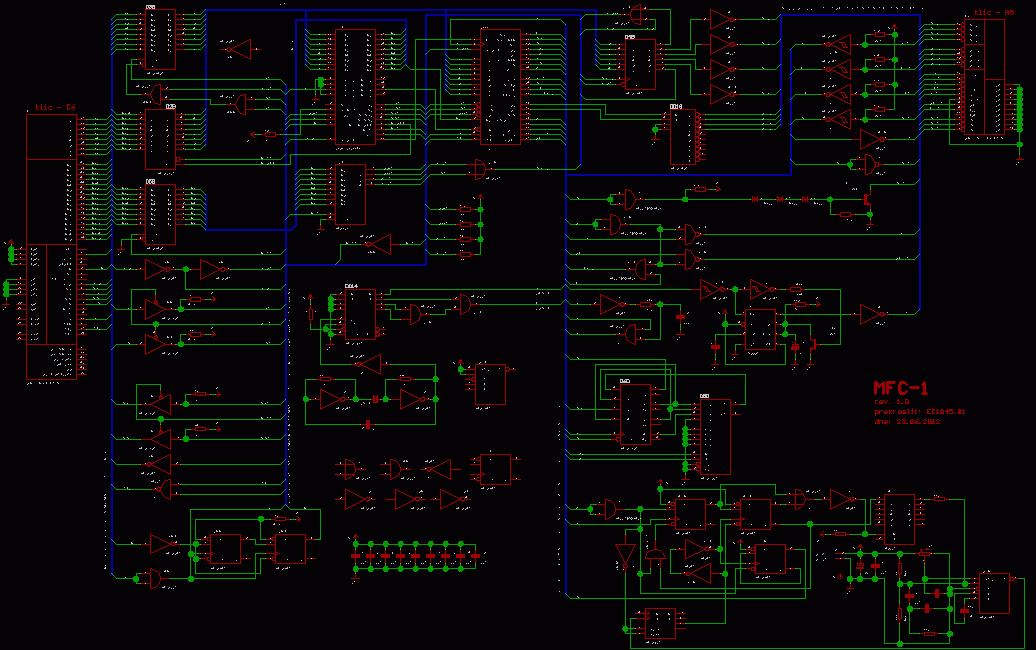

Schéma MFC-1_1987 a černobílá verze ZDE.
