MAS



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

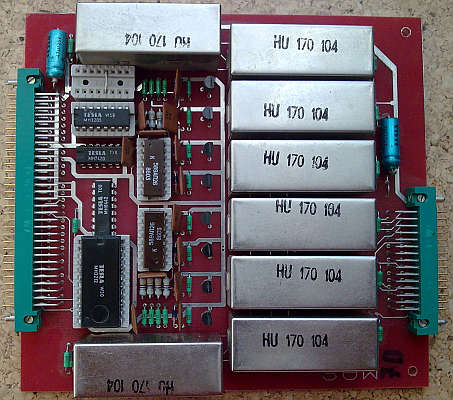

Deska obsahuje 8x 3 pólové relé s vyberem 1 z 8 a společnou sběrnicí

deska zabírá jednu adresu pro zápis v daném rozsahu adres
obsazeni V/V prostoru
75, 77, 7D, 7F, F5, F7, FD, FF

Deska používá pro adresaci portů adresné signály A8 až A15 což u procesoru 8080A nečiní žádné potíže protože 8080A posílá adresu portu jak na spodní (A0 - A7) tak horní (A8 - A15) adresné vodiče. Přičemž procesor Z80 má jiné chování instrukcí pro periferie takže program z procesoru 8080A na Z80 a naopak jsou nepřenositelné

DVT, MAS, SMJ, TRC, plus další standardní desky byly součástí jednoho systému. Netuším k čemu daný systém sloužil. Získáno jako torzo.

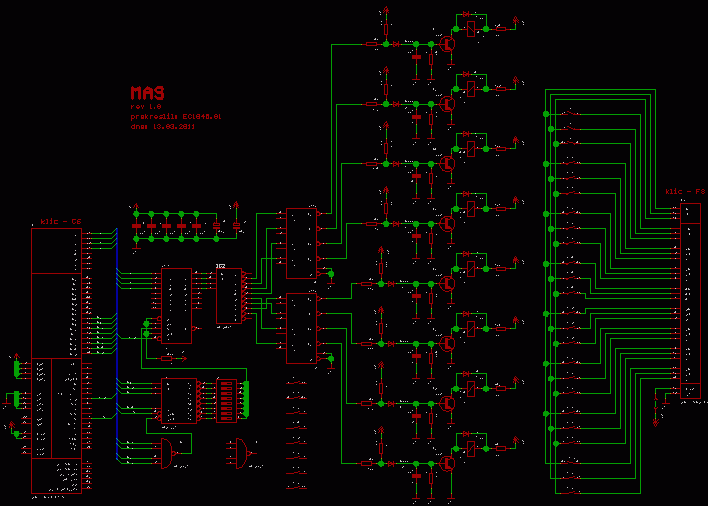

Schéma MAS a černobílá verze ZDE.

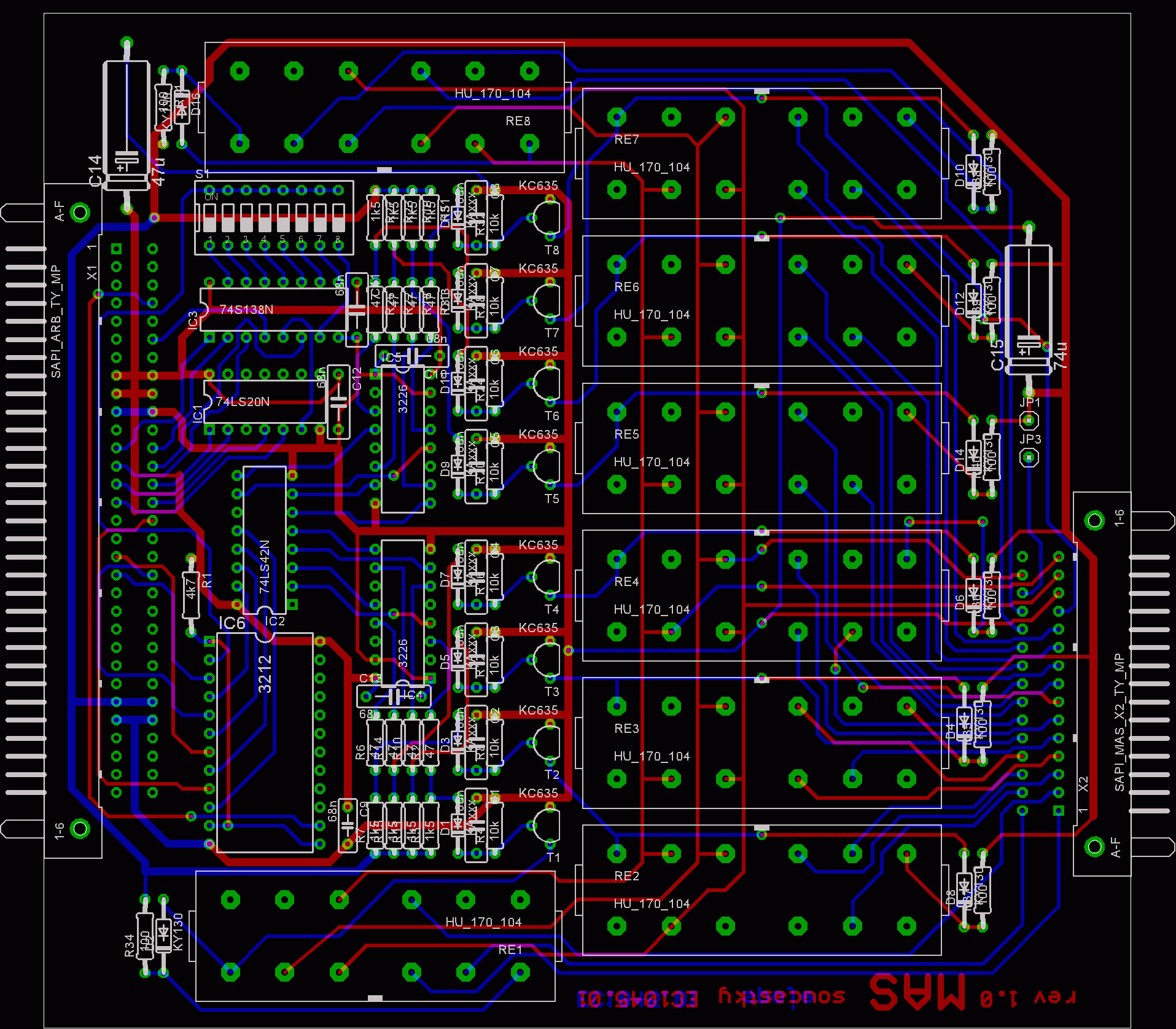

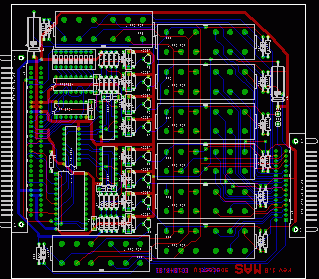

DPS MAS
