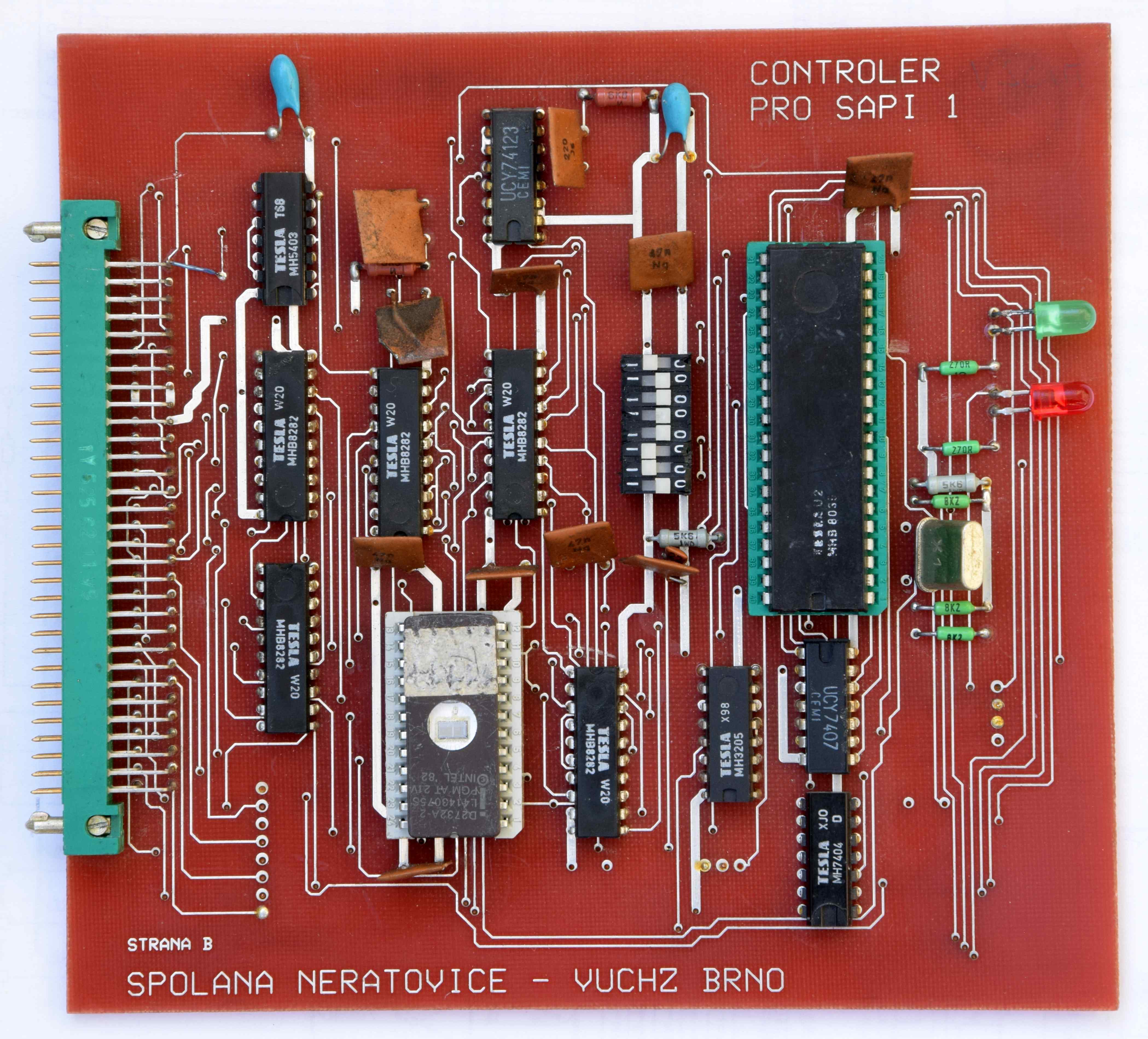

CONTROLER PRO SAPI-1, starší provedení

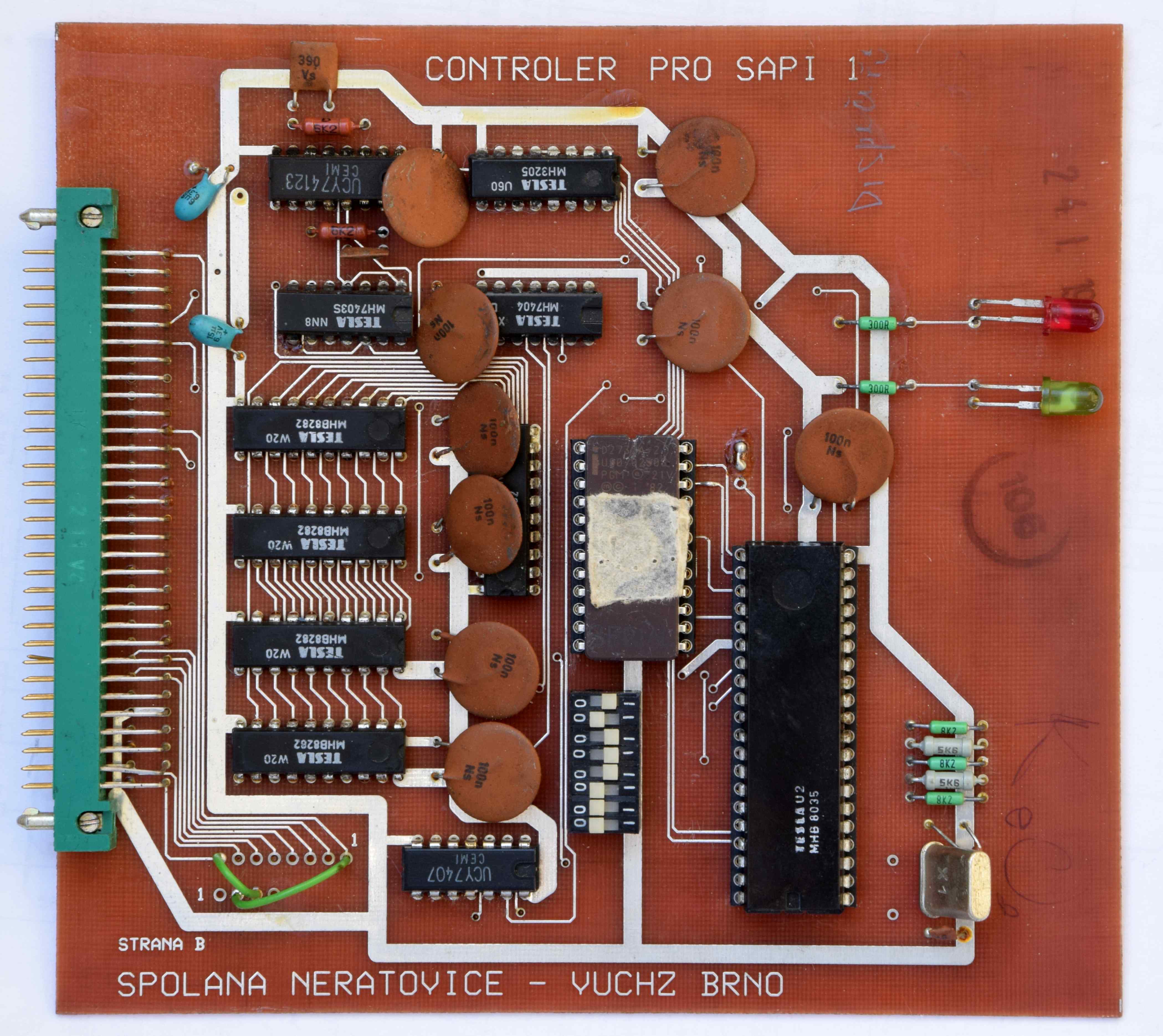

CONTROLER PRO SAPI-1, novější provedení

K desce CONTROLER PRO SAPI-1 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Kontrolér je osazen MCU MHB8035 kdy MCU má přistup jen do jedné poloviny EPROM 2732. Na desce kontroléru jsou obvody pro možnost adresovat v celém rozsahu paměti a i portů v SAPI-1. Účel kontroléru mi není znám. Ale podle zapojení signálu HOLD a HLDA přistupoval kontrolér do SAPI-1 v režimu DMA. Aneb kontrolér nesloužil, jako CPU deska, ale jako inteligentní něco … Kontrolér může i jako velmi jednouchá CPU deska fungovat ale výkon i možnosti budou velice omezené.

Kontrolér se dochoval ve dvou provedení DPS kdy starší provedení vypadá jako by bylo vytvořeno AUTOROUTEREM.

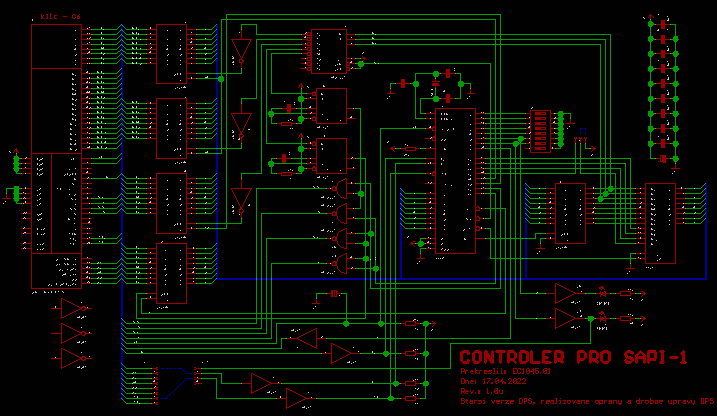

Schéma CONTROLER PRO SAPI-1, starší provedení a černobílá verze ZDE.

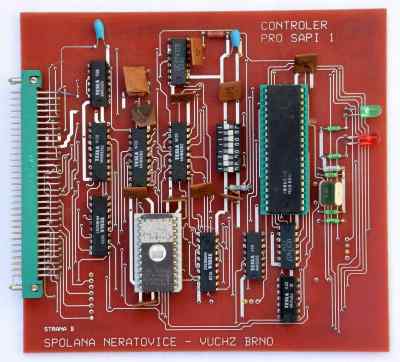

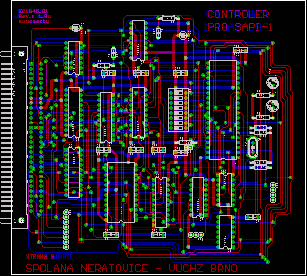

DPS CONTROLER PRO SAPI-1, starší provedení

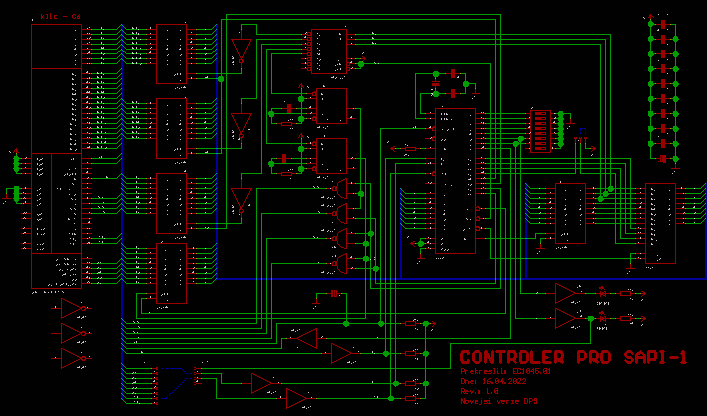

Schéma CONTROLER PRO SAPI-1, novější provedení a černobílá verze ZDE.

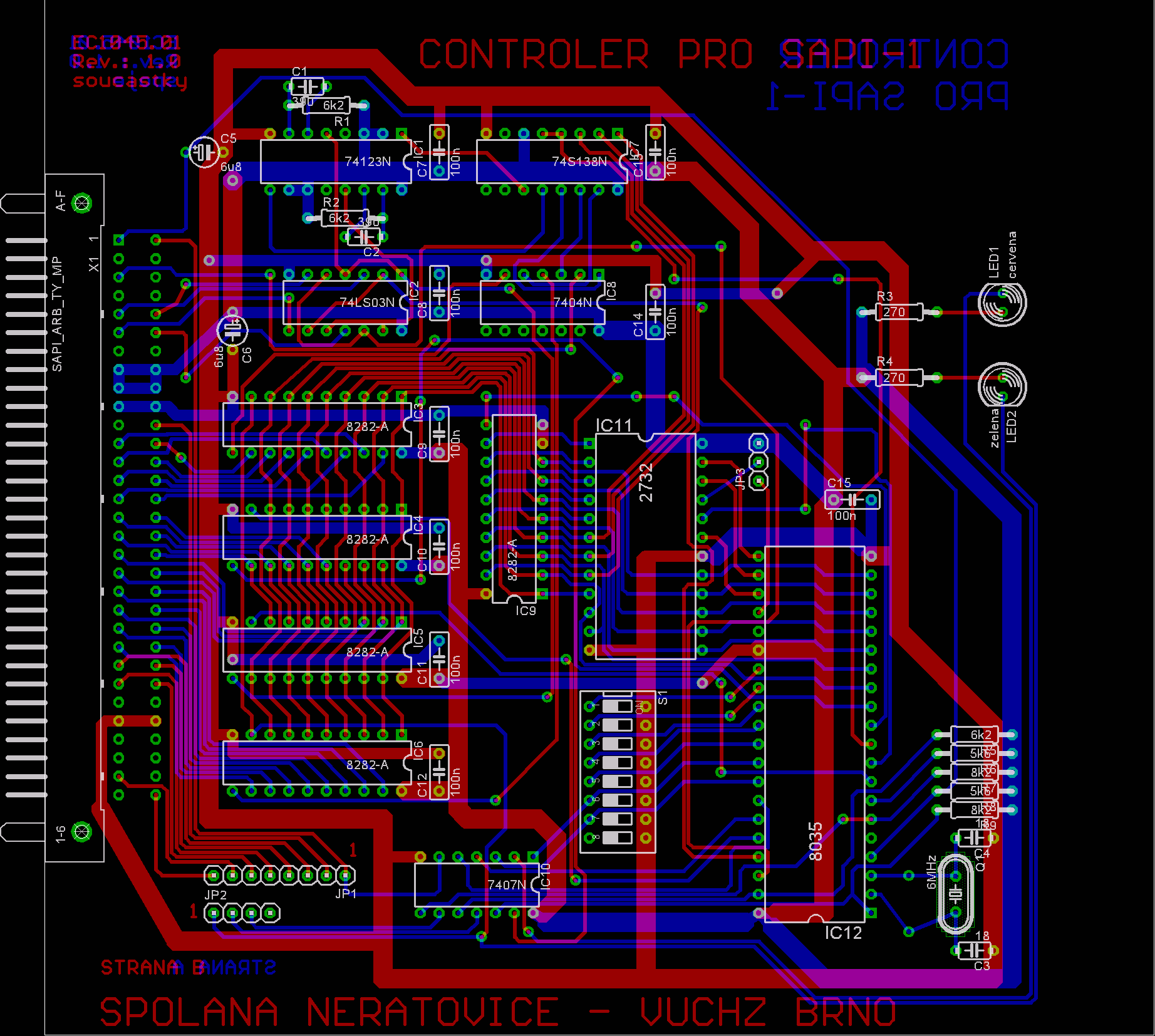

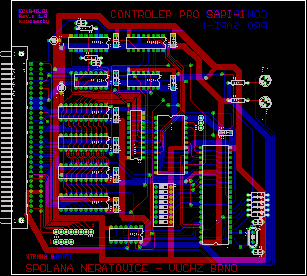

DPS CONTROLER PRO SAPI-1, novější provedení
