KB-22

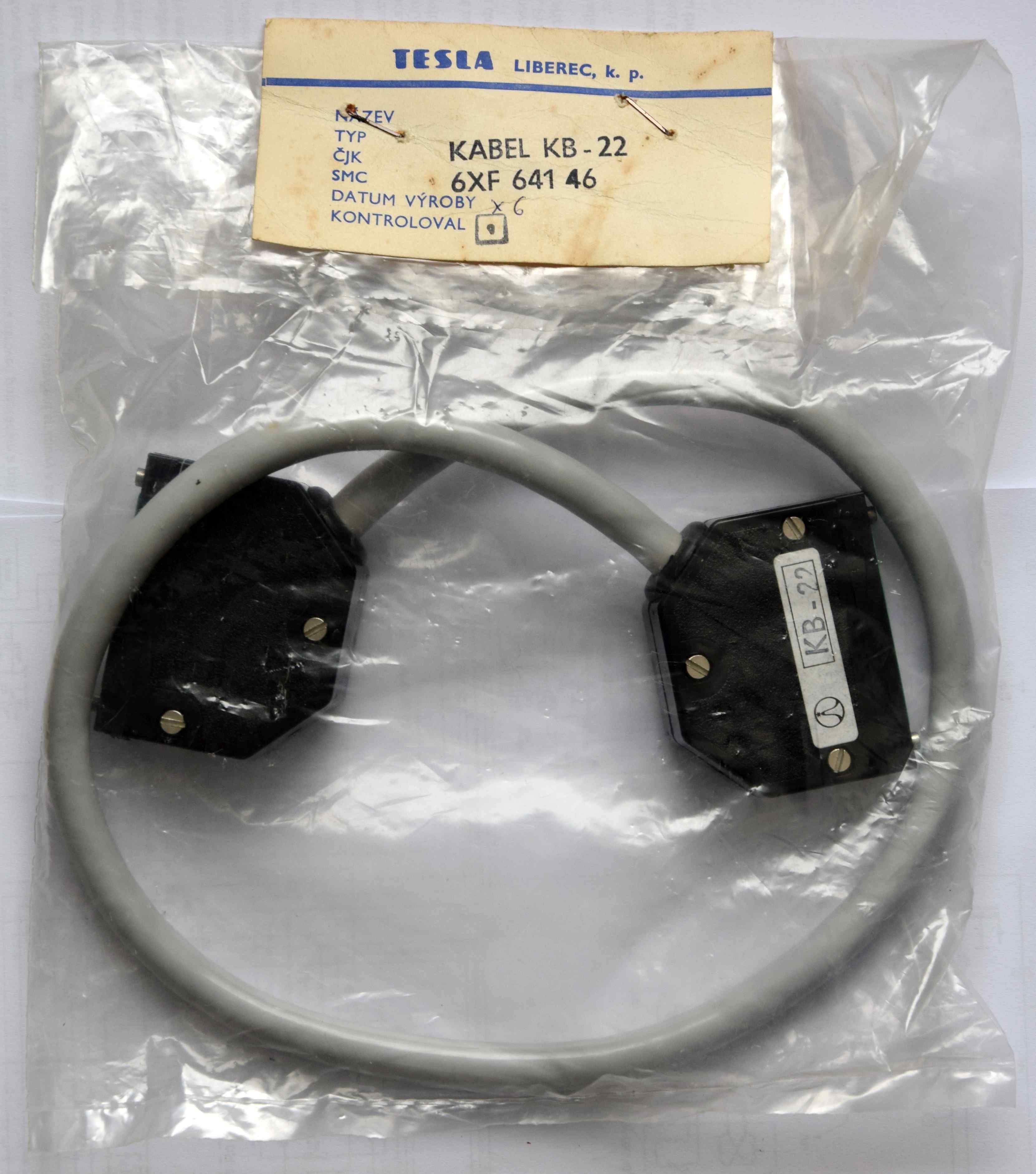

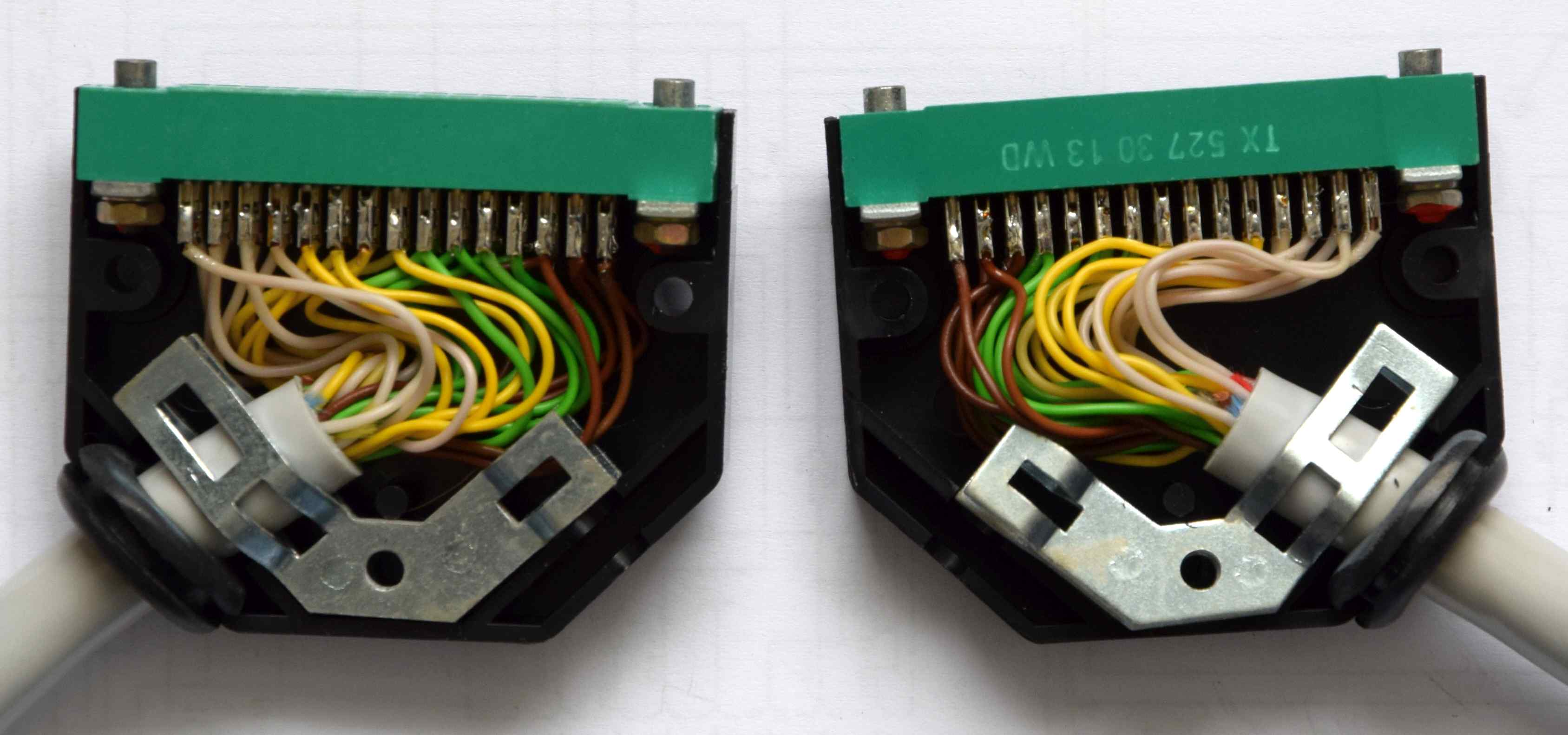

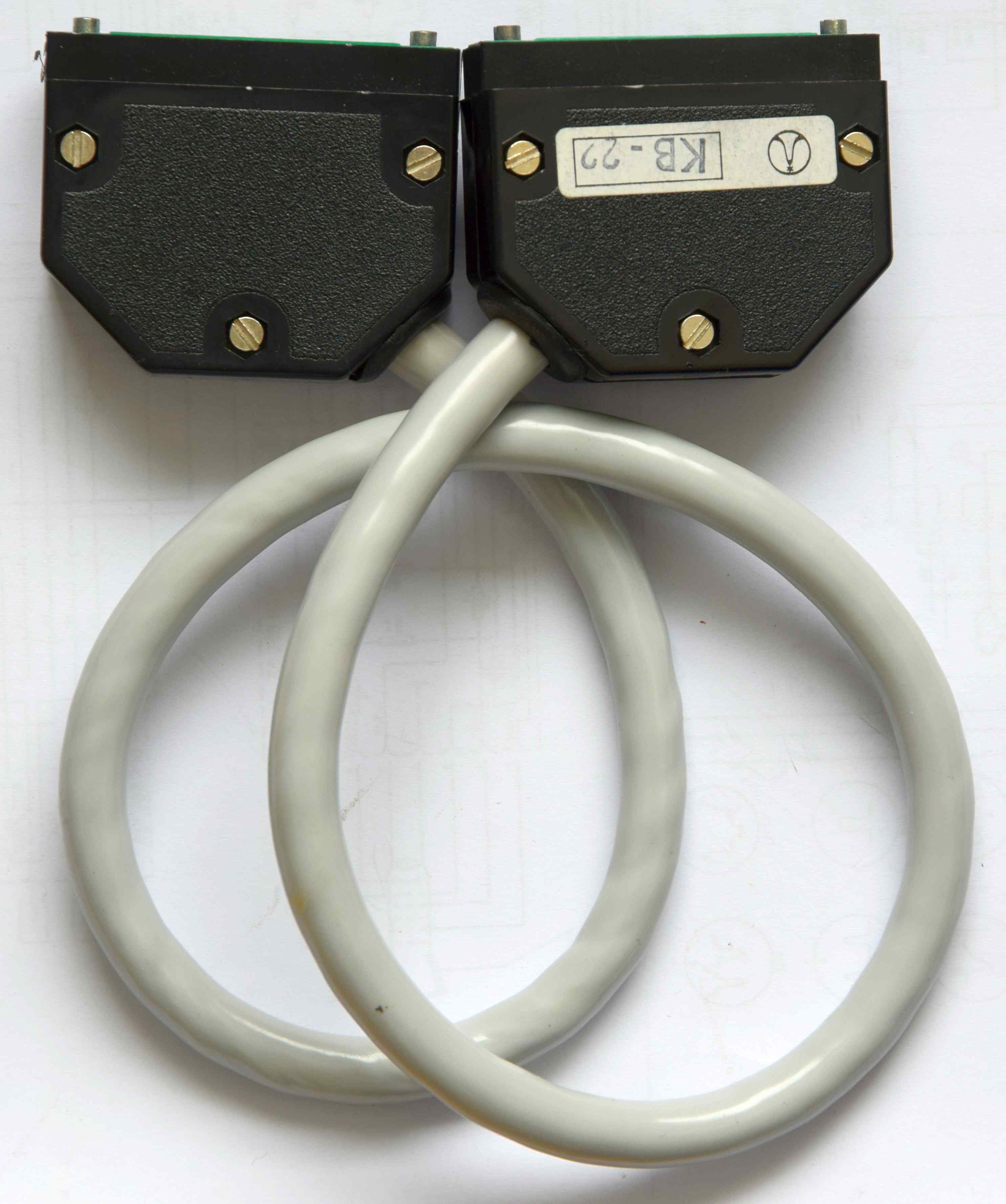

Kabel KB-22 slouží k propojení jednotek JPN-1 a JZS-1 nebo JZS-1A. Délka kabelu je cca 60cm.

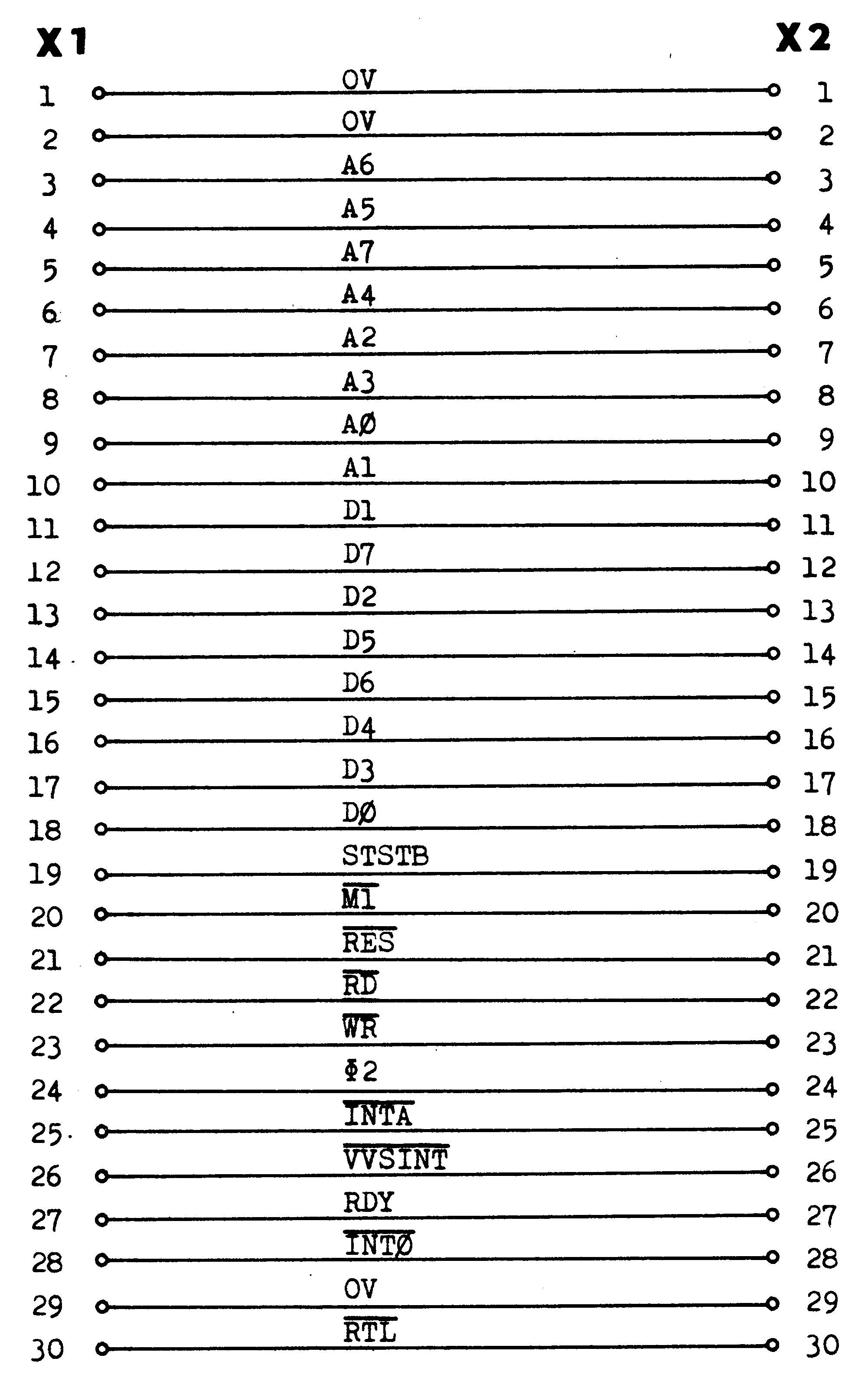

ELEKTRICKÉ SCHÉMA PROPOJOVACÍHO KABELU KB-22

Mám připojenou jednotku JPN-1 přes desku DPR-1 která vychází z DPB-1 a k propojení jsem použil kabel původem z jiného stroje (má logo METRA a označení KKA) ale s délkou cca 25cm a vše chodilo na první dobrou. Když se řešilo, externí rozšíření sběrnici I41 pro PP-01, tak jeden z problému byl jak dlouhý kabel je možno mít a jak by měl být proveden, aneb teorie říká, že spoj v TTL logice delší než 30cm je dlouhé vedení a musí se přizpůsobit. Při experimentech to dopadlo tak že teorie měla pravdu aneb s KB-22 to bylo na hraně, pro 200 cm stíněného kabelu to v prvním testu jelo, ale nepovedlo se mi to zopakovat. Po doplnění odporových děličů podle desek Z-143 a Z-144 to chodilo opakovaně se stíněním kabelem s délkou 200 cm. Pravděpodobně s kabelem KB-22 a možná i těmi 200cm stíněného kabelu jelo ale bez desky ZRMD-1 v JPN-1 ze které se provádí BOOT systému. Ona deska zálohovaného RAM disku ZRMD-1, po čtení nebo zápisu dat provede automaticky zvýšení adresy (sekvenční obvod) stejně jako RAM disk RMD-1 což velmi zrychluje přenos dat. A tam byl pravděpodobně ten problém, aneb docházelo k falešným impulzům pro zvýšení adresy…
