KB-13

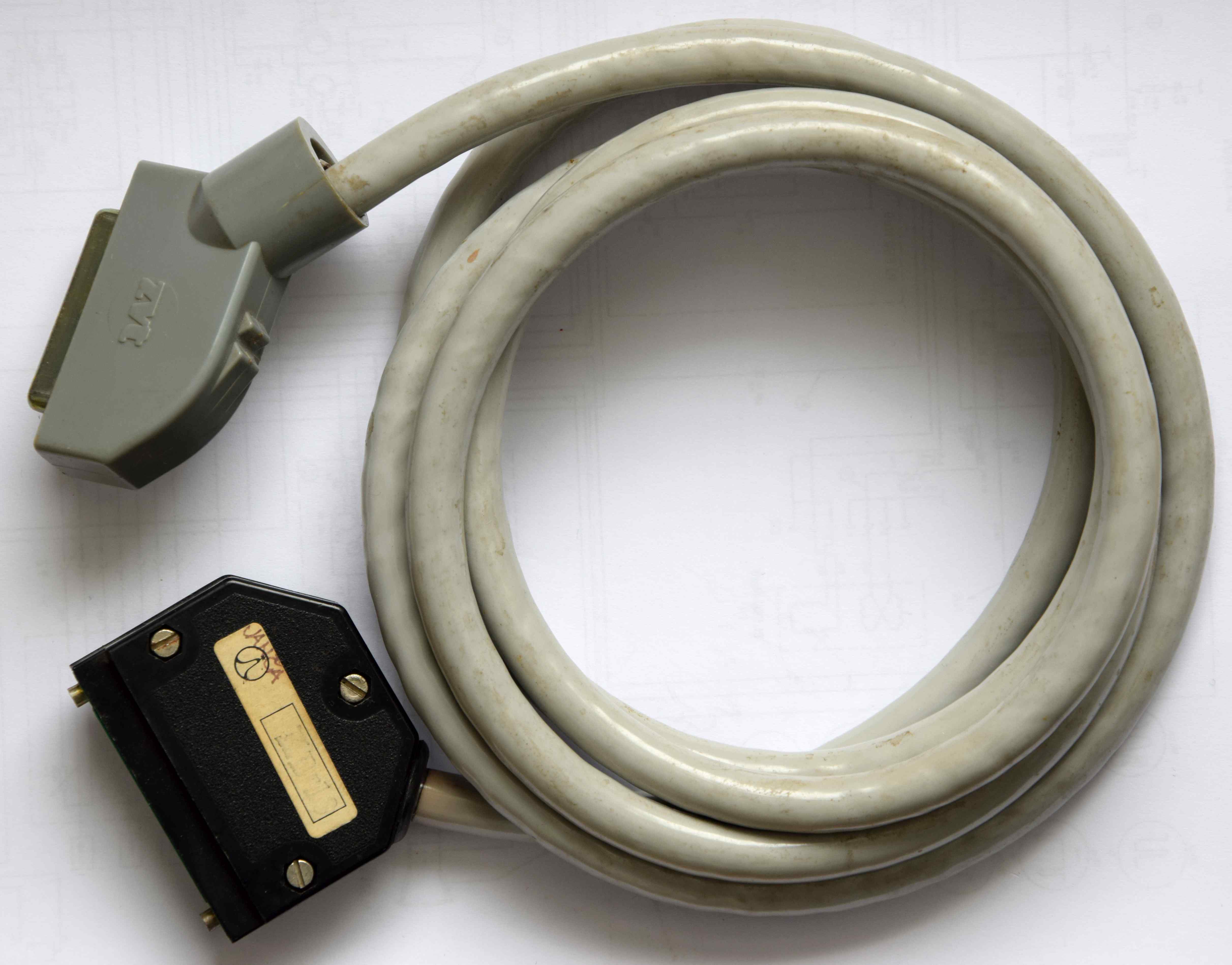

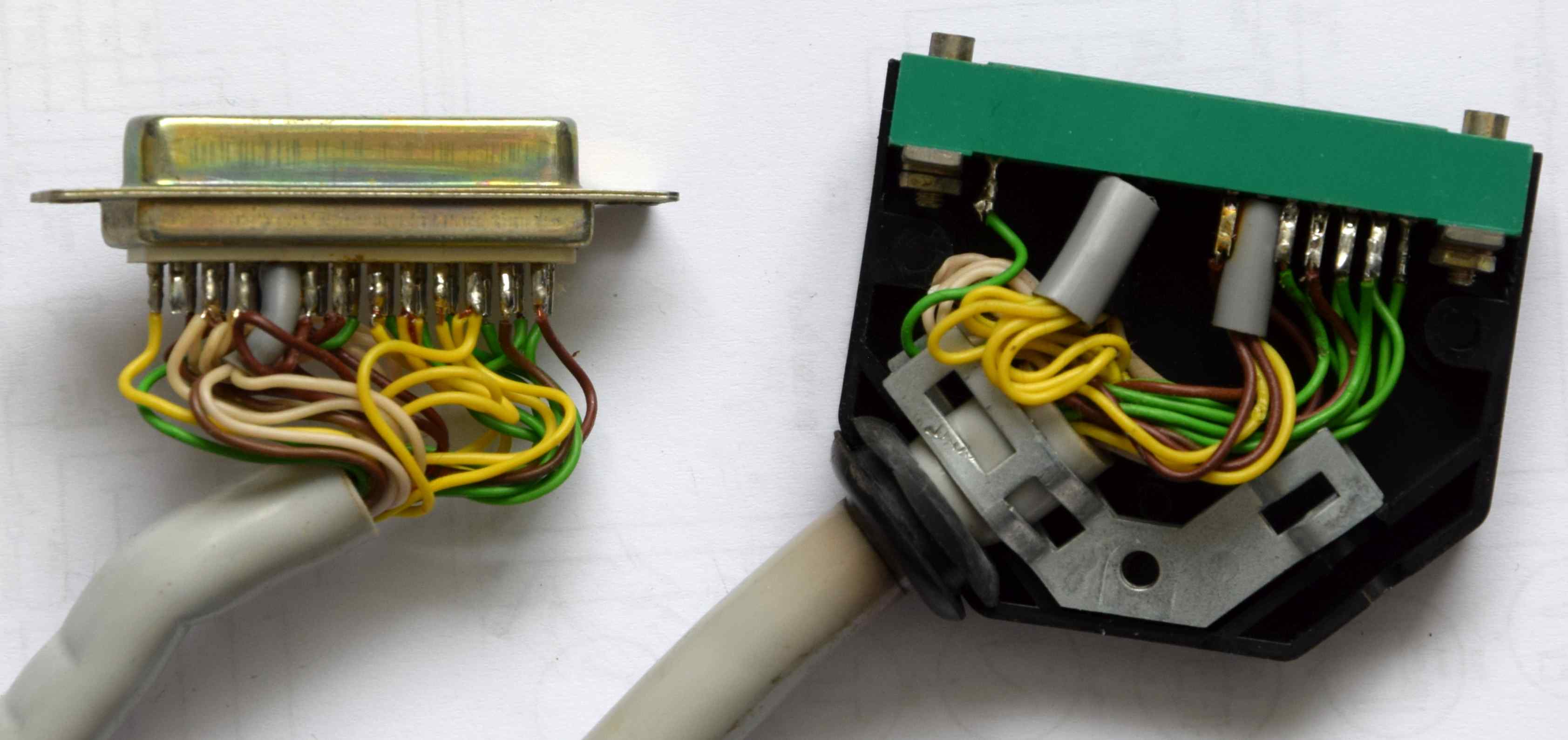

Kabel KB-13 slouží k připojení klávesnice CONSUL 259.11 k deskám procesoru JPR-1, JPR-1A, JPR-1Z a PKT-1. Délka kabelu je 200cm. Napájení klávesnice CONSUL 259.11 přes kabel KB-13 je řešeno přes desku procesoru JPR-1x a to tak že X2/22 P0-STB je přivedeno +5V. Standardně je to na deskách JPR-1x řešeno tak že je přemostěn nebo drátovou propojkou nahrazen odpor 4K7. U desky JPR-1 je to odpor R10, u desky JPR-1A je to odpor R5, u desky JPR-1Z to je odpor R6, u desky PKT-1 není potřeba žádná úprava. Pro kabel KB-13 je použit shodný 32 žilový kabel jako pro kabel KB-01, kdy zpívající vodiče jsou použity pro napájení klávesnice CONSUL 259.11. Aneb kabel KB-01 jde použít k výrobě kabelu KB-13.

Připojení klávesnice CONSUL 259.11 (převzato z dokumentace)

PortJPR-1 X2Konektor
JPR-1FRB 30Z/F3   CannonSignál
P1-IN0061D1
P1-IN1042D2
P1-IN2033D3
P1-IN3054D4
P1-IN4025D5
P1-IN5086D6
P1-IN6097D7
-nezapojen8-9volný
P0-IN03010SC
P1-IN70711CLR
P0-OUT0   1312AC
0V2113A0
P0-OU11414ZVUK
0V21150V
Napájení ze zdroje16-210V
+5V/0,95A22-24+5V
25volný
Klávesnici nelze napájet ze systémového panelu SPN-1, neboť jeho max. povolený odběr je 0.3A.
Pro připojení možno použít např. plochý vodič PNLY 12x0.15 a pro napájení PLNY 2x0.50.
