KB-08

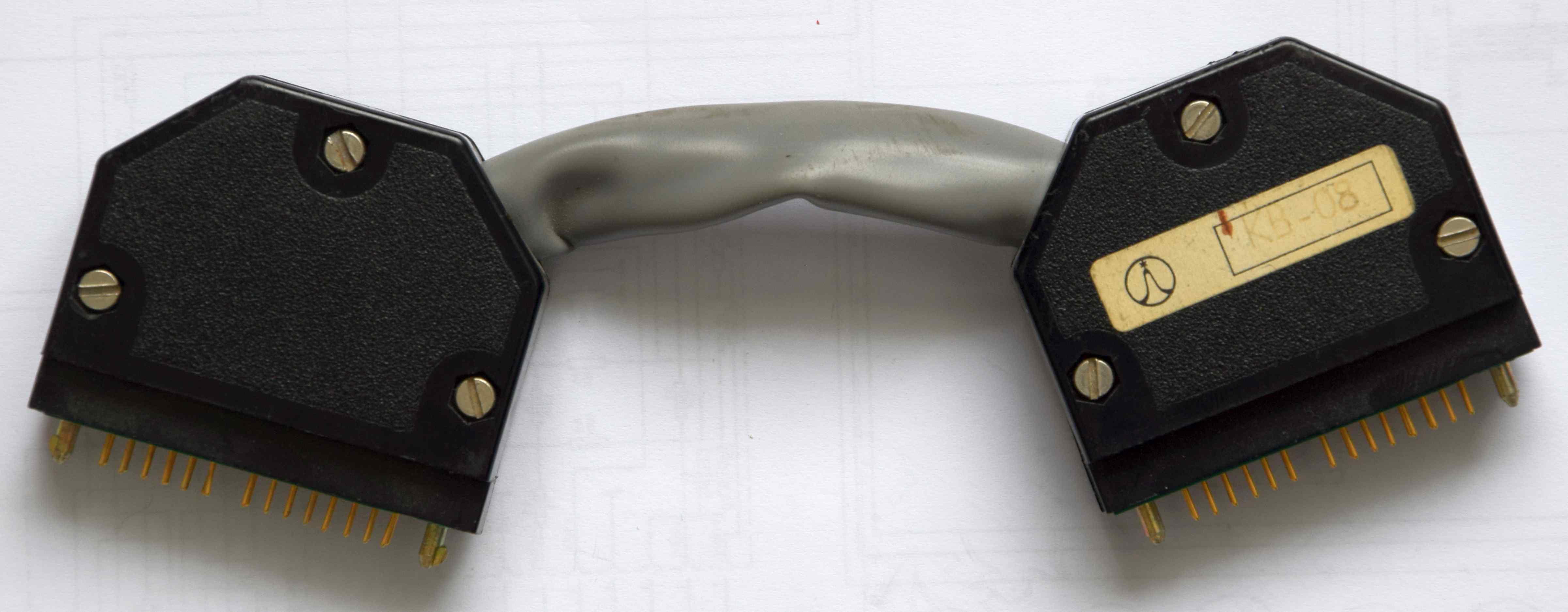

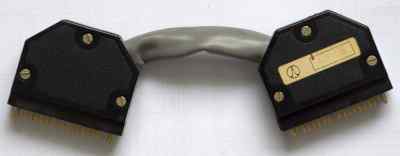

Kabel KB-08 slouží k propojení zdroje ZDR-1 a sběrnice ARB-1. Standardní délka kabelu KB-08 je 15cm.

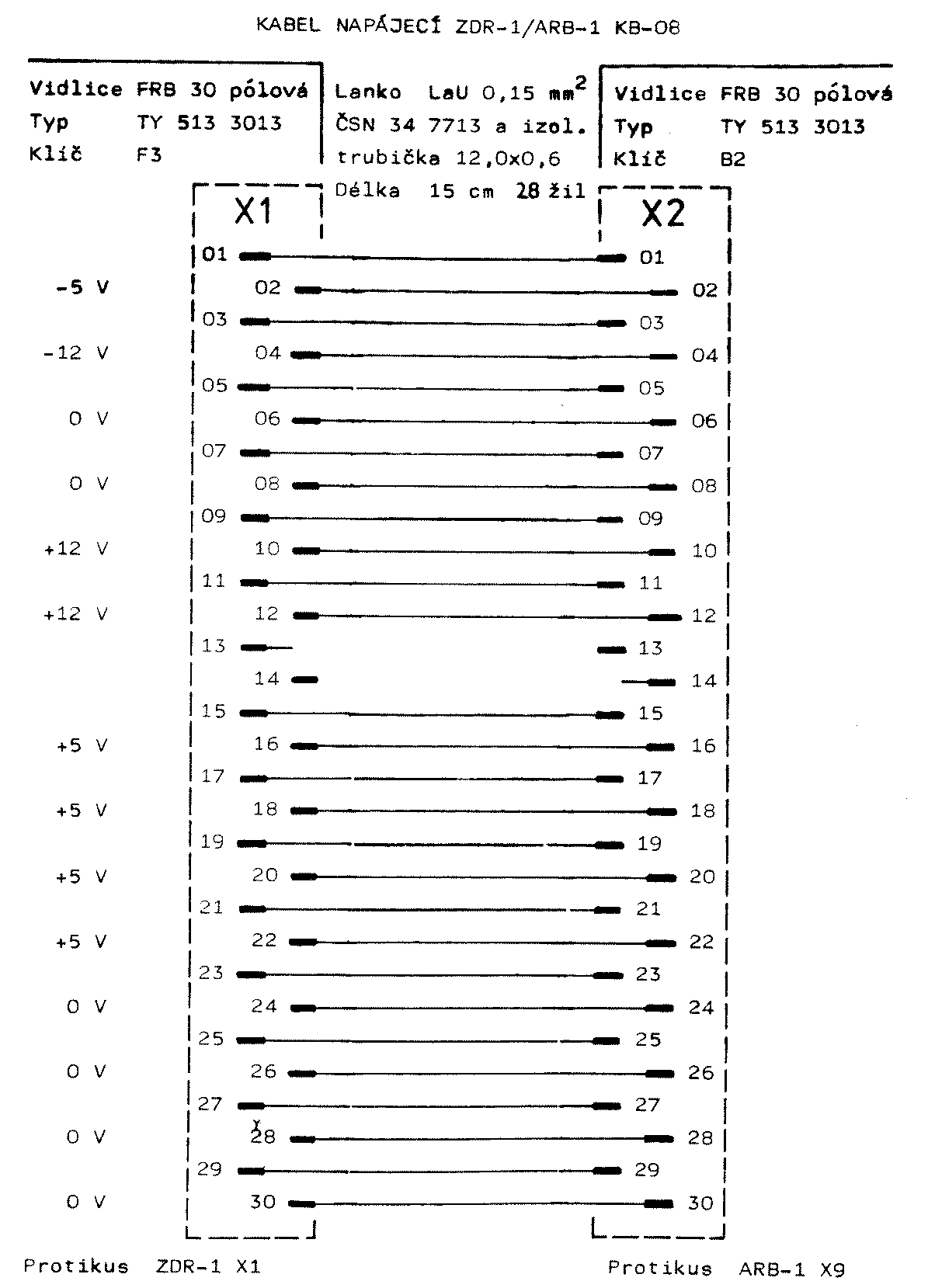

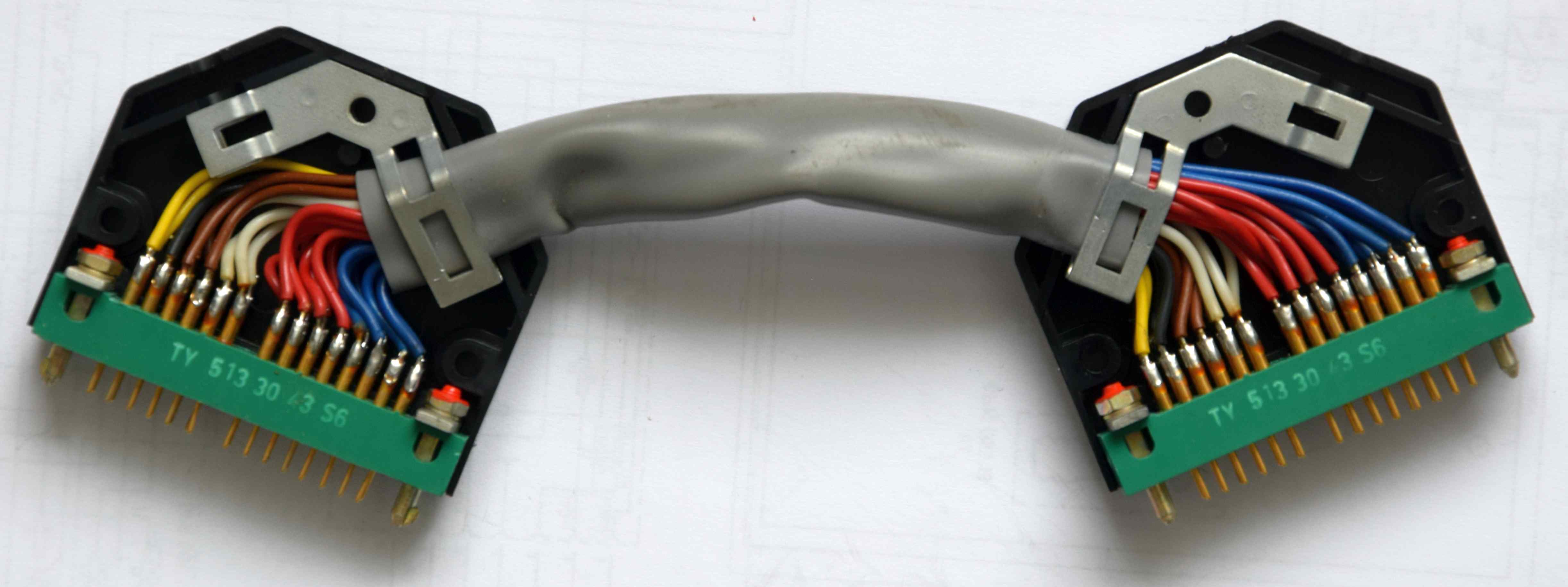

Zapojení kabelu KB-08

Pro spojení zdroje ZDR-1 a sběrnice ARB-1 respektive jednotek JZD-1 a JSB-1 na větší vzdálenost je nutno použít vodiče o průřezu minimálně 0.75 mm2. Při kabelu delším než 50 cm je nutné zkontrolovat na sběrnici ARB-1 velikost napájecího napětí +5V při maximálním odběru celého systému. Případný pokles napětí je možno vyrovnat potenciometrem R21 ve zdroji ZDR-1.
