8 bity / SAPI-1 / Technické prostředky / JPR-1Z

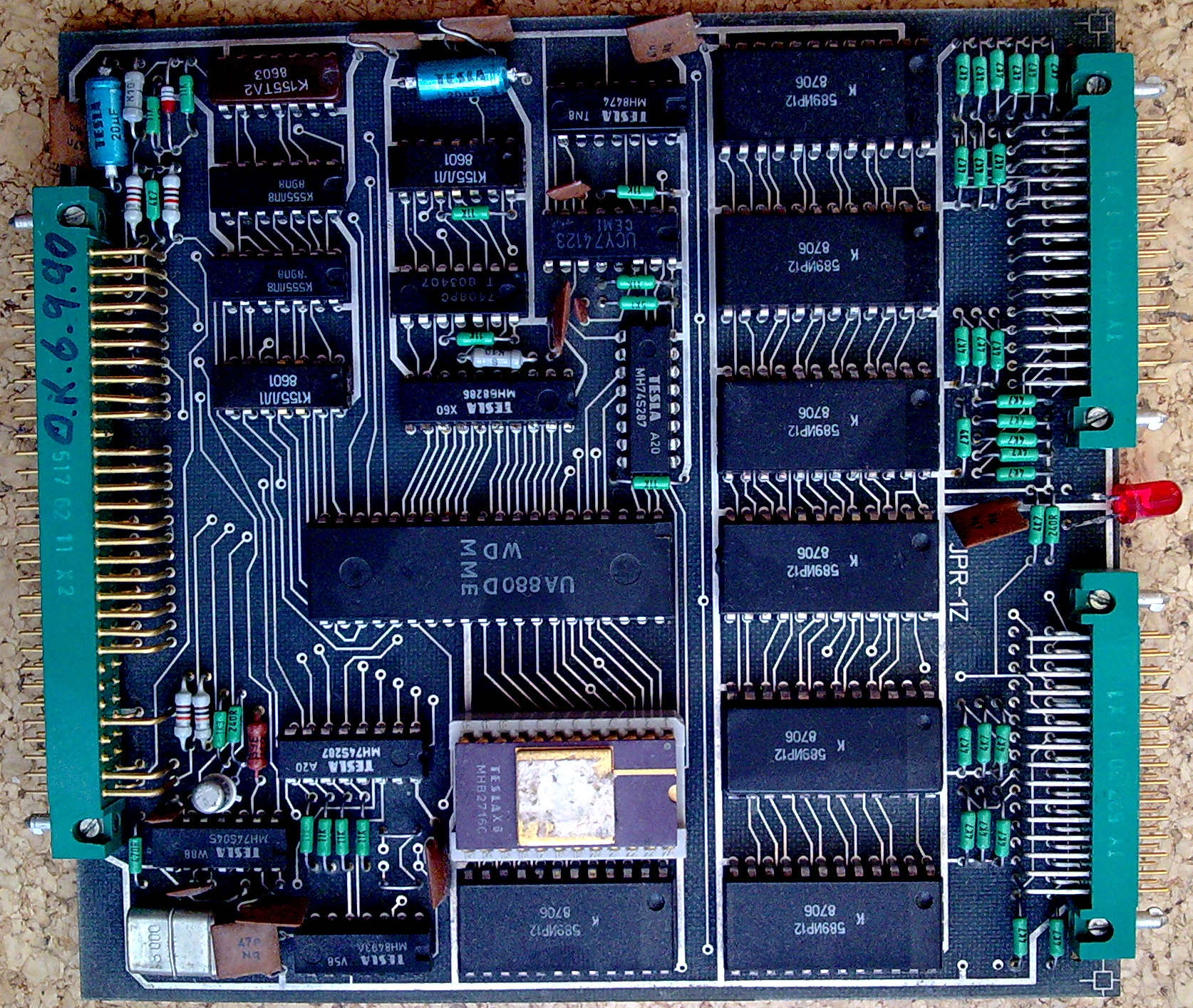

JPR-1Z



Jednotka Programového Řízení "Z"

Deska je popsána ve více zdrojích. V AR/B 85/6 (Amatérské Rádio řada B (modré – pro konstruktéry), ročník 1985 číslo 6) je podrobnější popis funkce a oživení.

Deska JPR-1Z (potažmo celí systém Z) údajně vznikla kvůli překladači PASCAL který bil napsán v kódu Z80. Deska JPR-1Z je osazena CPU Z80 a je téměř plně záměnná za JPR-1A. Rozdíl je vtom že na JPR-1Z lze osadit 1x BOOT EPROM 2716 místo dvou na JPR-1A. U JPR-1Z je připojeno INT0 na INT a INT1 je na NMI kdežto u JPR-1A jsou oba vstupy přerušení INT0 a INT1 připojeny přes hradlo NAND na INT.



OCR návodu JPR-1Z

TESLA
ELTOS
STÁTNÍ
PODNIK
DIZ

SAPI-1


APLIKAČNÍ PŘÍRUČKA











JPR-1Z







Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis funkce
  5. Programování
  6. Testování
  7. Údržba
  8. Všeobecné údaje
  9. Obsah pamětí PROM
  10. Zapojení konektoru X1
  11. Zapojení konektoru X2
  12. Zapojení konektoru X3
  13. Připojení klávesnice CONSUL 259.11
  14. Připojení tiskárny EC 2111

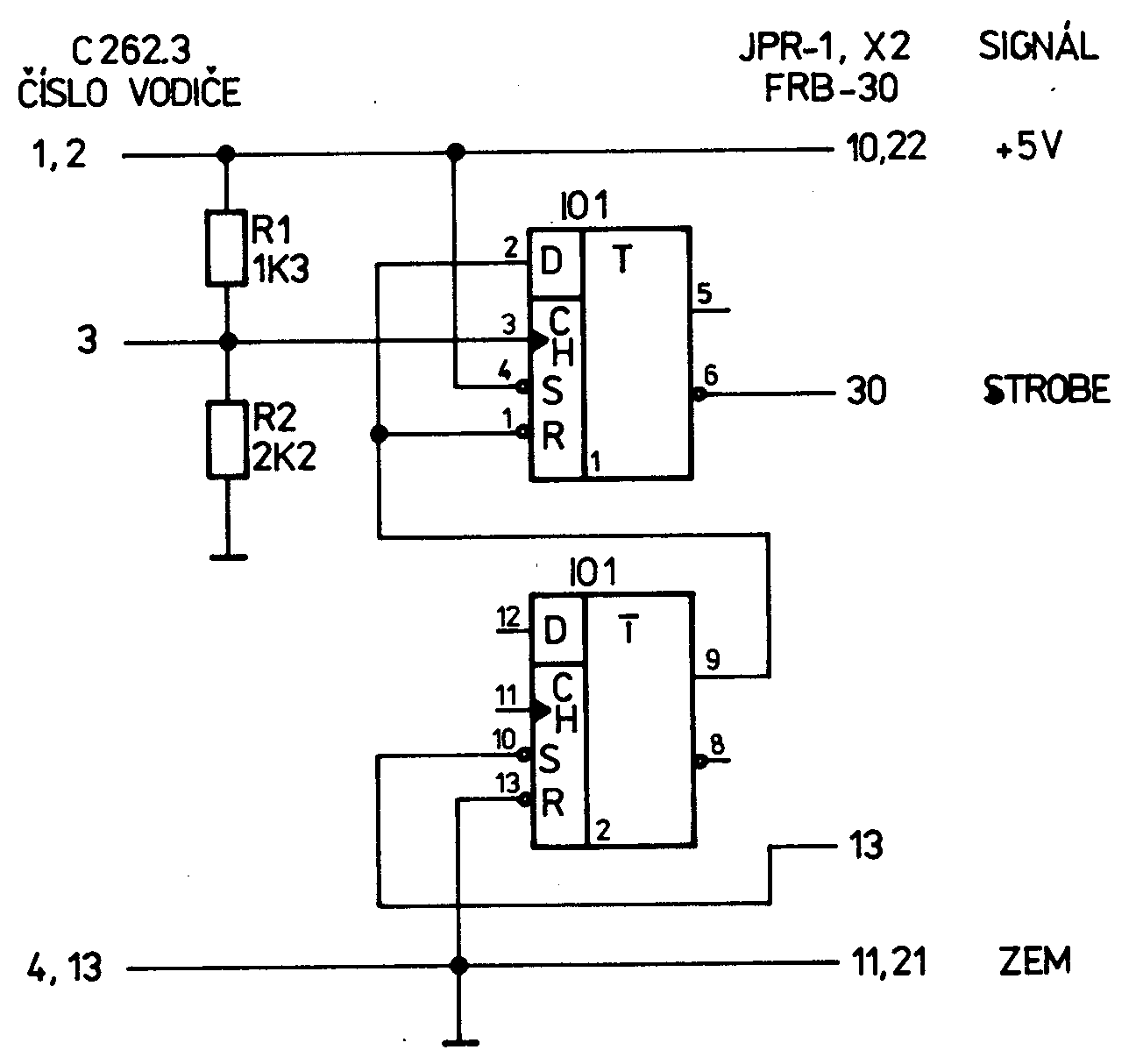

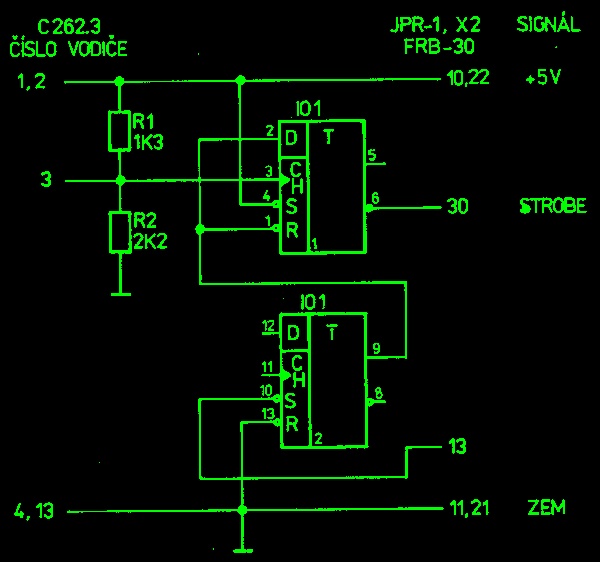

  15. Připojení klávesnice CONSUL C262.3
  16. Připojení tiskárny DZM 180
  17. Připojení tiskárny ROBOTRON K6313 s paralelním rozhraním CENTRONICS
  18. Připojení tiskárny D-100 se sériovým rozhraním
  19. Připojení tiskárny D-100 s paralelním rozhraním IRPR
  20. Rozpiska součástek

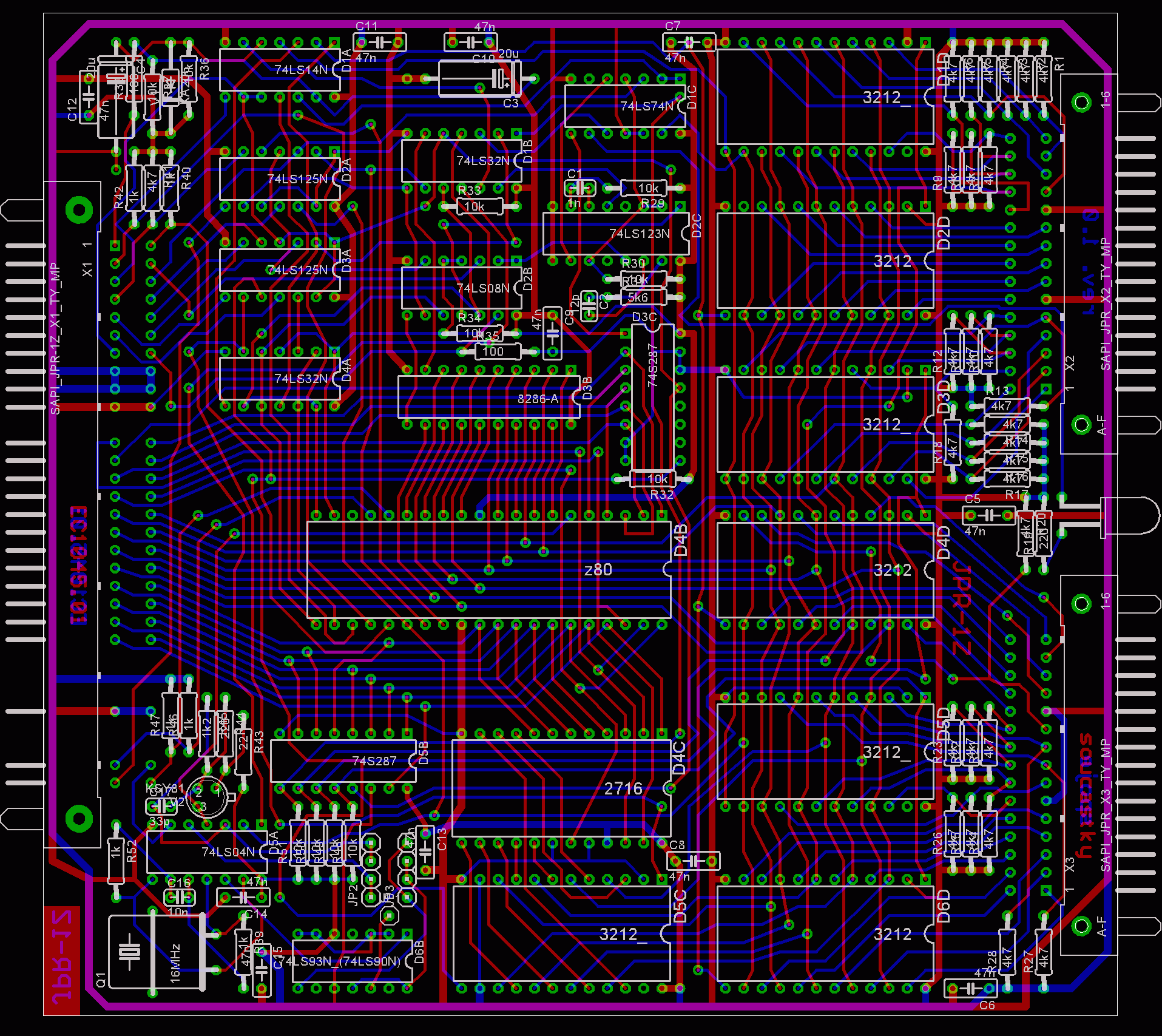

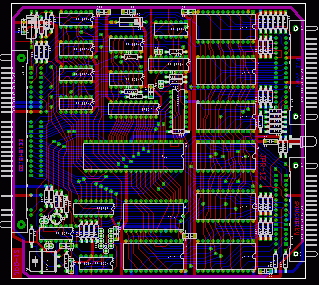

  21. Roz1 ožení součástek

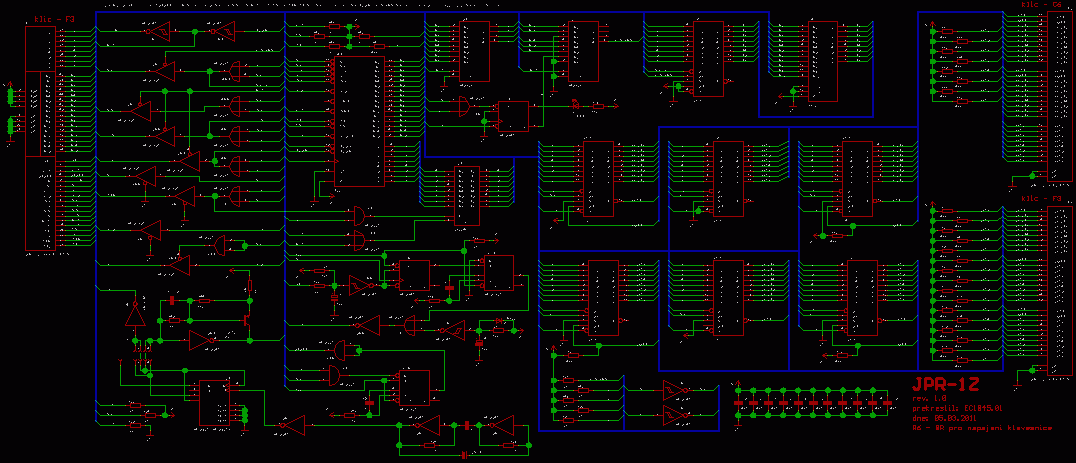

  22. Schéma desky JPR-1Z (příloha)


  1. Úvod
  2. Deska procesoru JPR-1Z vychází z desky JPR-1A. Tyto dvě desky jsou v mikropočítači SAPI-1 zcela zaměnitelné. Deska již není jednodeskový mikropočítač, jako tomu bylo u JPR-1. Na desce JPR-1Z již není paměť RAM a proto sama o sobě nemůže tato deska pracovat. Procesor JPR-1Z je určen do systémů, které používají operační systém CP/M. Oproti desce JPR-1A, na které je použit mikroprocesor MHB 8080A, je na desce JPR-1Z mikroprocesor Z80. Mikroprocesor Z80 má rozšířený soubor instrukcí a existuje část programů pracujících pod CP/M, vyžadující právě soubor instrukcí Z80. Jinak nepřináší deska JPR-1Z oproti JPR-1A žádné výhody, neboť musela být dodržena sběrnice i rychlost procesoru.



  3. Technické parametry
  4. 2.1Napájení desky:+5V +- 5%
    odběr proudu:+5V MAX. 1,1A

    2.2Rozměry desky:140 x 150 x 15 mm
    hmotnost:200 g

    2.3Kapacita EPROM:2 Kb
    typ Paměti:MHB 2716
    počet vstupů:3X8 datové + řídící
    počet výstupů:3X8 datové + řídící

    2.4Max. přípustné zátěže signálů v mA:
    /MR, /MW, /IOR, /IOW, /AEN
    /HLDA, /M1, /STSTB, /RES3,2
    A0 AZ A70,75
    A8, A90,5
    A100,2
    A11 AZ A150,25
    D0 AZ D71,25
    /RDY5
    /HLD5
    /DEN100 ohm proti zemi

    2.5Zátěž všech 24 vstupů:1,5mA
    zátěž všech 24 výstupů:log.1 1mA
    log.0 15mA

    2.6   Kmitočet hodin:2 MHz



  5. Instalace
  6. Desku vyjmeme z obalu a překontrolujeme, zda nedošlo k poškození desky při přepravě. Dále zkontrolujeme kontakty konektoru FRB, zda nedošlo k mechanickému poškození.

    Překontrolujeme zapojení propojek na desce, případně předěláme propojky podle potřeby. Význam a zapojení propojek je uveden v příloze.

    Překontrolujeme, zda deska nezpůsobí překročení max. odběru napájecích zdrojů nebo zda nebudou překročeny povolené zátěže sběrnice desky.



  7. Popis funkce
  8. Schéma desky je možno rozdělit na tři logické části. Část první obsahuje mikroprocesor a přídavné obvody pro hodiny a připojení na sběrnici. Část druhá obsahuje porty a neliší se příliš od původní desky JPR-1, část třetí obsahuje dekodéry adres a paměť EPROM.

    Srdcem desky je mikroprocesor Z80 nebo U880D z NDR. Kmitočet hodinového signálu procesoru je 2 MHz. Hodinový signál vzniká v krystalovém oscilátoru tvořeném obvody D5/10 (obvod D5, výstup 10) a D5/8. Po vytvarování hodinových impulsů obvodem D5/12 je kmitočet oscilátoru dělen čítačem D11. Ve schématu je předepsán čítač MH 7493A,je však možno použít i krystal 10 MHz a pak je nutné osadit čítač v pozici D11 obvodem MH 7490A. čítač se pak zapojí jako dělič 5:1. Při použití předepsaného krystalu 16 MHz dělí dělič 8:1. Při použití krystalu 8 MHz musí dělič dělit 4:1. Je možné zapojit výstupy děliče i tak, že na sběrnici jde signál hodinového kmitočtu 2 MHz a do procesoru 4 MHz. V tomto zapojení však nebyl procesor SAPI-1 vyzkoušen. Hodinový signál procesoru je tvarován na potřebnou úroveň zapojením doporučovaným v katalogu. Tvarovací obvod je tvořen tranzistorem V3 a invertorem D5/4. V podstatě jde o to, aby úroveň hodinového signálu do procesoru byla při log. 1 vyšší, než zaručují obvody TTL.

    Dalším samostatným obvodem na desce procesoru je generátor signálu /RESET. Signál RESET se odvozuje od zapnutí napájení a od signálu /RTL, který značí, že bylo st1ačeno tlačítko RESET. Zapojeni je opět převzato z katalogu a zajišťuje z krácení signálu /RESET od tlačítka, aby nebyla ohrožena činnost dynamických pamětí v systému. Při dlouhém signálu /RESET by se přerušil refreš a paměť by ztratila svůj obsah. Délka signálu /RESET, vyráběného monostabilním obvodem D13/5, je stanovena s ohledem na požadovanou délku signálu /RESET pro obvod radiče flopydisku I8271. Signál /RESET také nuluje porty na desce JPR-1Z.

    Signály /WAIT a /BUSRQ jsou pouze přejmenovány a ošetřeny rezistory, při pojenými na +5V a vyvedeny na sběrnici jako RDY a /HOLD. Potvrzení žádosti o zapůjčení sběrnice při DMA je vedeno z procesoru jako /BUSAK (D9/23) a invertováno. Vznikne tak signál /AEN ( povolení adresy ), který je jednak veden na sběrnici a jednak řídí třístavové vysílače 74 125, které generují řídicí signály sběrnice, a dále otevírá zesilovač datových signálů D8. Signál /AEN je pak znovu invertován a vyveden na sběrnici jako /HLDA (potvrzení DMA).

    Protože je u systému JPR-1Z použita paměť DRAM, je na špičku 7 konektoru X1 vyveden signál /REF, který je obvodem D2/6 vynásoben signálem /MRQ. Na této špičce sběrnice ARB-1 je jinak běžně definován signál /IEN (povoleni přerušení), kterého se však u systémů SAPI-1 nikde nevyužívá.

    Pro správnou funkci některých desek systému bylo nutno vyrobit signál STSTB, který mikroprocesor Z80 nemá. Signál je vyráběn monostabilnim obvodem D13/13 z počátku aktivace signálu /MRQ. Je důležité, aby STSTB nebyl příliš "široký", proto se doporučuje šířka 100 nS.

    Pro dodržení již definované sběrnice ARB-1 bylo nutné získat ze signálů Z80 standardní řídící signály mikroprocesoru 8080A (/MR, /MW, /IOR, /IOW a /INTA). Signály jsou překódovány hradly OR 74LS32 a potom jsou od sběrnice odděleny třístavovými zesilovači 74125 (D3,D2). Řízení vysílače signálu /MR (D3/8) se liší od ostatních.

    Protože u mikroprocesoru Z80 není obvod podobný obvodu 8228, bylo nutné zesílit DATA vysílaná na sběrnici obvodem MHB 8226 (D8).

    Logicky druhá část zapojeni obsahuje porty, které jsou tvořeny šesti obvody MH 3212. Tři porty jsou vstupní a tři výstupní a zapojení adresy konektoru bylo dodrženo podle desky JPR-1. Rozdíl je v tom, že na desce JPR-1Z jsou porty adresovány jako I/O (/IOR A /IOW).

    Třetí část schématu zobrazuje dekodéry adres a paměť EPROM. Dekodér adresy je složitější než u desky JPR-1A. Mikroprocesor 8080A vysílá adresu portu jak po spodních adresách, tak i po horních. Proto u něj stačí jeden dekodér hlídající horních 8 adres dekódovat jak porty, tak i paměť. Na desce JPR-1Z jsou dvě paměti PROM ve funkci dekodéru adres. Paměť MH 74S287 (D10) dekóduje adresy periferií. Vybírá adresu 0 pro přepínač tzv. obvodu BOOT, a dále adresy 1, 2 a 3 pro porty P0, P1 a P2. Dekodér je blokován signálem AEN, aby nereagoval na adresy při přenosu DMA.

    Paměť MH74S287 (D14) dekóduje adresu paměti po oblastech 2 Kbyte. Do dekodéru adresy je zaveden také signál BOOT, takže je možné, aby se adresace paměti měnila v závislosti na stavu klopného obvodu BOOT. Tento klopný obvod (D12/9) je po zapnutí či stlačeni tlačítka RESET nastaven do stavu BOOT = "1". Dekodér paměti je naprogramován tak, že pro BOOT = "1" povoluje adresy 0000H až 07FFH čtení z paměti EPROM (D15) tím,že aktivuje signálem DS2=1 třístavový zesilovač MH 3212 (D16).Současně však pro tuto oblast paměti nedovolí průchod signálu /MR na sběrnici (D3/10). Tím je pro BOOT paměť konfigurována tak, že první dvě "KILA" jsou EPROM (D15) a dalších 62 K může být na sběrnici, ať už jako RAM nebo EPROM. Při tom není přerušen zápis do paměti RAM, která může být pořád adresována na sběrnici od nuly.

    Po skončení programu, který zavede operační systém, může být použita instrukce OUT 0 (IOW na adresu 0) a ta způsobí překlopení klopného obvodu D12/9 do stavu BOOT=0. Dekodér adresy D14 pak je naprogramován tak,že se z paměti EPROM již nečte a je povolen signál /MR pro celou paměť 64 Kbyte. Pro orientaci je stav BOOT indikován diodou LED, která po "natažení" operačního systému zhasne.

    Na desce jsou použity obvody řady LS. TESLA DIZ sp. dodává sovětské obvody řady K555. Převodní tabulka obvodů sovětské výroby oproti řadě LS je v příloze. Používání obvodů řady LS se není možno vyhnout. Malé odběry vstupů umožňují lépe využit povolené zátěže signálů sběrnice. Hlavní je však malý odběr proudu obvody řady 74LS z napájecího zdroje.



  9. Programováni
  10. V paměti EPROM je umístěn zavaděč operačního systému. Obsah paměti tedy závisí na použitém operačním systému. S deskou je dodáván zavaděč pro operační systém CP/M. Dekodér adres pro paměť a dekodér adres pro periferie je naprogramován podle přiložených tabulek.



  11. Testování
  12. Deska je ve výrobním závodě testována pomocí speciál nich testů. Sestava ZPS-4 jako celek je ve výrobním závodě vyzkoušena pomocí funkčního testu.



  13. Údržba
  14. Údržba desky spočívá v udržování kontaktů FRB konektoru. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice je nutno zkontrolovat, zda nejsou špičky konektoru ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DIZ prostřednictvím servisních středisek. V případě odesláni desky do opravy je nutno ji zabalit do původního přepravního obalu.



  15. Všeobecné údaje
  16. Pracovní podmínky:   teplota okolí+5 stC až +40 stC
    relat.vlhkost40 - 80% při 30 stC
    prostředíneklimatizované,
    bez agresivních plynů a par
    atmosfér.tlak 84 - 107 kPa
    prašnostmax. 1mg/m3
    částice max.10 um
    vibrace-odolnost   0.1 mm při 25 Hz

    Krytí dle ČSN 33 0330 je IP 00.

    Deska je napájena ze zdroje, který odpovídá ČSN 36 9060. Kvalifikace obsluhy a údržby - pracovník poučený podle par. 4 vyhlášky 50/78 Sb.

    Skladování: skladovací prostor musí být suchý, dobře větraný bez mechanických otřesů a chemických vlivů, skladovací teplota musí být v rozmezí -5 až +35 stC a relativní vlhkost max. 75%, výrobky musí být skladovány v neporušeném obalu, při vybalováni systému (zvláště v zimním období) je nutné ponechat výrobek v přepravním obalu 4-5 hodin v pracovních podmínkách , aby nedošlo k orosení desek.

    Záruka: dodavatel ručí za jakost výrobku po dobu 6 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla mechanicky poškozena hrubým, nebo neodborným zásahem.



  17. Obsah pamětí PROM
  18. Obsah paměti MH 74S287 - posice D10 / D5B pro desku JPR-1Z

    000  7 B D E F F F F F F F F F F F F
    010  F F F F F F F F F F F F F F F F
    020  F F F F F F F F F F F F F F F F
    030  F F F F F F F F F F F F F F F F
    040  F F F F F F F F F F F F F F F F
    050  F F F F F F F F F F F F F F F F
    060  F F F F F F F F F F F F F F F F
    070  F F F F F F F F F F F F F F F F
    080  F F F F F F F F F F F F F F F F
    090  F F F F F F F F F F F F F F F F
    0A0  F F F F F F F F F F F F F F F F
    0B0  F F F F F F F F F F F F F F F F
    0C0  F F F F F F F F F F F F F F F F
    000  F F F F F F F F F F F F F F F F
    0E0  F F F F F F F F F F F F F F F F
    0F0  F F F F F F F F F F F F F F F F


    Obsah paměti MH 74S287 - posice D10 / D5B pro desku JPR-1Z, formát INTELHEX

    :20000000F7FBFDFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF0F
    :20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
    :20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0
    :20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0
    :20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
    :2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
    :2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
    :2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
    :00000001FF


    Obsah paměti MH 74S287 - posice D14 / D3C pro desku JPR-1Z

    000  7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
    010  7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
    020  7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
    030  7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
    040  F 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
    050  7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
    060  7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
    070  7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
    080  F F F F F F F F F F F F F F F F
    090  F F F F F F F F F F F F F F F F
    0A0  F F F F F F F F F F F F F F F F
    0B0  F F F F F F F F F F F F F F F F
    0C0  F F F F F F F F F F F F F F F F
    0D0  F F F F F F F F F F F F F F F F
    0E0  F F F F F F F F F F F F F F F F
    0F0  F F F F F F F F F F F F F F F F


    Obsah paměti MH 74S287 - posice D14 / D3C pro desku JPR-1Z, formát INTELHEX

    :20000000F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F700
    :20002000F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7E0
    :20004000FFF7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7B8
    :20006000F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7F7A0
    :20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
    :2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
    :2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
    :2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
    :00000001FF



  19. Zapojení konektoru X1
  20. ---------------------------------------------------------
    číslo konektoru: X1                 konektor: TY 517 6211
    deska: JPR-1Z                       klíčování: F3
    ---------------------------------------------------------
    číslo   signál          název                   typ
    (PIN)
    ---------------------------------------------------------
    1       /RTL            tlačítko RESET          INP
    2       /HOLD           žádost o DMA            INP
    3       RDY             READY                   INP
    4       STSTB           začátek cyklu           OUT
    5       /HLDA           potvrzení pro DMA       OUT
    6       M1              pří znak cyklu M1       OUT
    7       /REF            refreš                  OUT
    8       /RES            nulování systému        OUT
    9       /MR             čtení z paměti          OUT
    10      /IOR            čteni z portu           OUT
    11      /MW             zápis do paměti         OUT
    12      /IOW            zápis do portu          OUT
    13      /AEN            povolení adres          OUT
    14      /DEN            povolení dat            INP
    15      +5V             napájeni                NAP
    16      +5V             napájeni                NAP
    17      +5V             napájení                NAP
    18      +5V             napájeni                NAP
    19      0V              napájeni                NAP
    20      0V              napájeni                NAP
    21
    22
    23      A9              adresa                  OUT
    24      A15             adresa                  OUT
    25      A11             adresa                  OUT
    26      A14             adresa                  OUT
    27      A13             adresa                  OUT
    28      A12             adresa                  OUT
    29      A10             adresa                  OUT
    30      A8              adresa                  OUT
    31      D4              data                    BD
    32      D3              data                    BD
    33      D6              data                    BD
    34      D5              data                    BD
    35      D2              data                    BD
    36      D7              data                    BD
    37      D0              data                    BD
    38      D1              data                    BD
    39      A1              adresa                  OUT
    40      A0              adresa                  OUT
    41      A3              adresa                  OUT
    42      A2              adresa                  OUT
    43      A5              adresa                  OUT
    44      A4              adresa                  OUT
    45      A7              adresa                  OUT
    46      A6              adresa                  OUT
    47
    48
    49
    50
    51
    53      0V              napájeni                NAP
    54      0V              napájeni                NAP
    56
    57
    58
    59      INT1            /NMI Z80                INP
    60      fi 2            hodiny 2 MHz            OUT
    61      /INTA           potvrzení přerušení     OUT
    62      /INT0           /INT Z80                INP
    ---------------------------------------------------------


                            INP     vstupní
                            BD      obousměrný
                            OUT     výstupní
                            NAP     napájení



  21. Zapojení konektoru X2
  22. ---------------------------------------------------------
    číslo konektoru: X2                 konektor: TY 513 3011
    deska: JPR-1Z                       klíčování: F3
    ---------------------------------------------------------
    číslo   signál          název                   typ
    (PIN)
    ---------------------------------------------------------
    1       P1-/INT         vstupní port P1         OUT
    2       P1-IN4          vstupní port P1         IN
    3       P1-IN2          vstupní port P1         IN
    4       P1-IN1          vstupní port P1         IN
    5       P1-IN3          vstupní port P1         IN
    6       P1-IN0          vstupní port P1         IN
    7       P1-IN7          vstupní port P1         IN
    8       P1-IN5          vstupní port P1         IN
    9       P1-IN6          vstupní port P1         IN
    10      P1-STB          vstupní port P1         IN
    11      0V              zem                     NAP
    12      P0-/INT         výstupní port P0        OUT
    13      P0-OUT0         výstupní port P0        OUT
    14      P0-OUT1         výstupní port P0        OUT
    15      P0-OUT5         výstupní port P0        OUT
    16      P0-OUT6         výstupní port P0        OUT
    17      P0-OUT4         výstupní port P0        OUT
    18      P0-OUT7         výstupní port P0        OUT
    19      P0-OUT3         výstupní port P0        OUT
    20      P0-OUT2         výstupní port P0        OUT
    21      0V              napájení                NAP
    22      P0-STB          výstupní port P0        IN
    23      P0-IN4          vstupní port P0         IN
    24      P0-IN6          vstupní port P0         IN
    25      P0-IN7          vstupní port P0         IN
    26      P0-IN6          vstupní port P0         IN
    27      P0-IN2          vstupní port P0         IN
    28      P0-IN1          vstupní port P0         IN
    29      P0-IN3          vstupní port P0         IN
    30      P0-IN0          vstupní port P0         IN
    ---------------------------------------------------------


                   IN    vstupní
                   OUT   výstupní
                   NAP   napájení



  23. Zapojení konektoru X3
  24. ---------------------------------------------------------
    číslo konektoru: X3                 konektor: TY 513 3011
    deska: JPR-1Z                       klíčování: C6
    ---------------------------------------------------------
    číslo   signál          název                   typ
    (PIN)
    ---------------------------------------------------------
    1       P2-/INT         výstupní port P2        OUT
    2       P2-OUT5         výstupní port P2        OUT
    3       P2-OUT0         výstupní port P2        OUT
    4       P2-OUT6         výstupní port P2        OUT
    5       P2-OUT1         výstupní port P2        OUT
    6       P2-OUT2         výstupní port P2        OUT
    7       P2-OUT7         výstupní port P2        OUT
    6       P2-OUT3         výstupní port P2        OUT
    9       P2-STB          výstupní port P2        IN
    10      P2-OUT4         výstupní port P2        OUT
    11      0V              zem                     NAP
    12      P2-IN2          vstupní port P2         IN
    13      P2-IN4          vstupní port P2         IN
    14      P2-IN3          vstupní port P2         IN
    15      P2-IN6          vstupní port P2         IN
    16      P2-IN7          vstupní port P2         IN
    17      P2-IN1          vstupní port P2         IN
    18      P2-IN5          vstupní port P2         IN
    19      P2-STB          vstupní port P2         IN
    20      P2-IN0          vstupní port P2         IN
    21      0V              napájení                NAP
    22      P1-/INTR        výstupní port P1        OUT
    23      P1-OUT4         výstupní port P1        OUT
    24      P1-OUT0         výstupní port P1        OUT
    25      P1-OUT7         výstupní port P1        OUT
    26      P1-OUT1         výstupní port P1        OUT
    27      P1-OUT2         výstupní port P1        OUT
    28      P1-OUT5         výstupní port P1        OUT
    29      P1-OUT3         výstupní port P1        OUT
    30      P1-OUT6         výstupní port P1        OUT
    ---------------------------------------------------------


                   IN    vstupní
                   OUT   výstupní
                   NAP   napájení



  25. Připojení klávesnice CONSUL 259.11
  26. ---------------------------------------------------------
    port            JPR-1Z X2       konektor        signál
    JPR-1Z          FRB 30Z/F3      CANNON
    ---------------------------------------------------------
    P1-IN0          06              1               /D1
    P1-INI          04              2               /D2
    P1-IN2          03              3               /D3
    P1-IN3          05              4               /D4
    P1-IN4          02              5               /D5
    P1-IN5          08              6               /D6
    P1-IN6          09              7               /D7
    -               nezapojen       8-9             VOLNY
    P0-IN0          30              10              /SC
    P1-IN7          07              11              /CLR
    P0-OUT0         13              12              /AC
    0V              21              13              /A0
    P0-OUT0         14              14              /ZVUK
    0V              21              15              0V


    Napájení ze zdroje               16-21          0V
                                     22-24          +5V
                                     25             VOLNY
    ---------------------------------------------------------


    Poznámka:

    Klávesnice 262.3 má vyveden přívod +5V na PIN 22 konektoru. Na desce JPR-1Z je propojen + na PIN 22. Původní signál desky JPR-1 je tím vyřazen.



  27. Připojení tiskárny EC 2111
  28. ----------------------------------------------------------
    port    JPR-1   konek-  signál  název           směr k
    JPR-1   X3      tor                             tiskárně
            FRB     WF28
            30Z/C6  206
    ----------------------------------------------------------
    P2-OUT0 03      KK/A    SI-1    vysílaná data bit 1     do
    P2-OUT1 05      KK/B    SI-2    vysílaná data bit 2     do
    P2-OUT2 06      KK/C    SI-3    vysílaná data bit 3     do
    P2-OUT3 08      KK/D    SI-4    vysílaná data bit 4     do
    P2-OUT4 10      KK/E    SI-5    vysílaná data bit 5     do
    P2-OUT5 02      KK/F    SI-6    vysílaná data bit 6     do
    P2-QUT6 04      KK/G    SI-7    vysílaná data bit 7     do
    0 V     11      KK/H    SI-8    vysílaná data bit 8     do
    0 V     21      KK/1    0 V     vztažný potenciál       -
    0 V     11      KK/J    SO      připravenost vysílat
                                    data                    do
    P1-0UT1 26      KK/K    SC      řízení přenosu dat      do
    0 V     21      KK/L    0 V     vztažný potenciál       -
    P2-IN6  15      KK/M    AC      řízeni přenosu dat      z
    0 V     21      KK/N    0 V     vztažný potenciál       -
    -       nezapojen KK/O  A0      připravenost přijímat   z
    0 V     21      KK/P    0 V     vztažný potenciál       -
    -       nezapojen KK/Q  +SI-10  konec bloku informací   do
    P1-OUT0 24      KK/R    SI-11   nulování                do
    -       nezapojen KK/S  SP      parita vysil.dat bit 9  do
    0 V     11      KK/T    SI-9    potvrzeni platnosti par.do
    -       nezapojen KK/U  AI-1    chybná parita z mechan. z
    0 V     21      KK/V    0 V     vztažný potenciál       -
    -       nezapojen KK/W  +SI-12  volba režimu práce      do
    -       nezapojen KK/X  +AI-4   autonomní režim z mech. z
    -       nezapojen KK/Y  AI-3    mechanická chyba z mech.z
    -       nezapojen KK/Z  AI-2    provádění řádku z mech. z
    ----------------------------------------------------------


    KK je konektor kanálu - na tiskárně je zásuvka 26 pólová
                            nožová třířadá

    + signály na špičkách   KK/W je pouze u C 2111
                            KK/Q A KK/X jsou pouze u C 2112

    Zasune-li se do konektoru KN protikus se zkratovací spoj-
                            kou J-K, je možno použit tiskárnu
                            C2113

    Pro  připojení  je  možno  použít  např.  plochý  vodič
    PNLY 12 X 0,15.

    ----------------------------------------------------------



  29. Připojení klávesnice CONSUL C262.3
  30. Propojovací kabel pro klávesnici C262.3:

               C262.3               SAPI-1          signál
               ===========================================
            číslo vodiče            JPR-1, X2
            plochého kabelu         FRB-30
                5 --------------------  6           DAT0
                6 --------------------  4           DAT1
                7 --------------------  3           DAT2
                8 --------------------  5           DAT 3
                9 --------------------  2           DAT4
               10 --------------------  8           DAT5
               11 --------------------  9           DAT6
               12 --------------------  7           DAT7
               13 -------------------- 11           ZEM
                4 -------------------- 21           ZEM
                3 -------------------- 30           STROBE
                2 -------------------- 22           +5V


    Vodič č.1 je černý (není nutno zapojovat), ostatní vodiče
    jsou bílé.

    =========================================================



    Klávesnice C262.3 je napájena ze systému SAPI-1, to  vsak
    vyžaduje úpravu:


      Na desce JPR-1 se přemostí odpor R10.
      -------------------------------------
      Deska JPR-1Z je pro napájení klávesnice upravena !


    Toto připojení klávesnice CONSUL C262.3 nemá "hradlováný" signál "STROBE" a ten je aktivní pouze asi 1 mS po zmáčknuti klávesy. To je nepříjemné v tom případě, když je potřeba zadat znak z klávesnice v okamžiku, kdy se tento vstup neočekává z programu - např. přerušení zobrazováni na display (tedy např. "CTRL S", "CTRL C".....). Pro tento případ je nutné, aby signál "STROBE" byl platný ve stejném okamžiku, kdy je operačním systémem testován vstup z klávesnice. Ovšem toto "setkání se" signálů s testem může vyjit až na několikátý pokus a vyžaduje obvykle opakované zadáváni z klávesnice.

    Tento nedostatek klávesnice C262.3 lze odstranit poměrně jednoduchou HARDWAROVOU úpravou. Výstup signálu "STROBE" se přivede na vstup hradla, které zajistí jeho trvalou aktivní úroveň až do okamžiku, kdy je ctěna klávesnice. Poté je signál "STROBE" převeden na neaktivní úroveň. Není tedy nutné opakovaně zadávat vstup z klávesnice.

    Dále popsaná úprava výstupu signálu "STROBE" klávesnice C262.3 je "FYZICKY" tak malá, že plošný spoj lze umístit do krytu konektoru FRB-30, kterým je klávesnice připojena k desce JPR-1


    Schéma úpravy připojení klávesnice C262.3



    IO1 - MH 7474.
    Zapojení vodičů č.5 až č.12 zůstává beze změny.



  31. Připojení tiskárny DZM 180
  32. Připojení tiskárny DZM-180 je stejné jako připojeni tiskárny CONSUL C2111. Datové signály jsou inverzní, řidiči signály jsou stejné.



  33. Připojení tiskárny ROBOTRON K6313 s paralelnim rozhraním CENTRONICS.
  34. Propojovací kabel:

               K6313                SAPI-1          signál
               ===========================================
            konektor                JPR-1, X3
            XS11                    FRB-30
               B5  -------------------  3           DAT1
               B6  -------------------  5           DAT2
               B7  -------------------  6           DAT3
               B3  -------------------  8           DAT4
               B9  ------------------- 10           DAT5
               B10 -------------------  2           DAT6
               B11 -------------------  4           DAT7
               B12 -------------------  7           DAT8
               B2  ------------------- 26           STROBE
               C11 ------------------- 15           BUSY
            A10 AZ A12 --------------- 11           ZEM
               C5  ------------------- 11           ZEM
            C6 AZ C9 ----------------- 21           ZEM


    ==========================================================


    Pro připojení je možno použít např.univerzální kabel KB-01
    dodávaný pro SAPI-1.



  35. Připojeni tiskárny D-100 s sériovým rozhraním
  36. Propojovací kabel:

               D-100                SAPI-1          signál
               ===========================================
            konektor                DSM-1, X2
            ser. rozhraní           FRB-30
                 1 -------------------  1           P.GND
                 2 -------------------  3           RXD
                 3 -------------------  2           TXD
                                    --  8           DCR
                                    |
                20 -----------------*-  5           CTS
                                    |
                                    --  6           DSR
                 8 --
                    |
                 5 -*----------------- 20           DTR
                    |
                 6 --
                 7 -------------------  7           S.GND


    ==========================================================


    Na konektoru sériového rozhraní tiskárny je nutno spojit špičky 5, 6 A 8. Na konektoru FRB je nutno spojit také špičky č.5, 6, 8.

    Pro připojení je možno použít např.kabel KB-05 (určený pro připojení magnetofonu).

    Tiskárnu D-100 a desku DSM-1 je nutno sesouhlasit přepínači K100 A K200 v tiskárně (tvar signálu, frekvence,parita).

    Je předpokládáno připojeni ke standardní desce systému, tedy na desku DSM-1.



  37. Připojení tiskárny D-100 s paralelním rozhraním IRPR.
  38. Propojovací kabel:

               D-100              SAPI-1              signál
               ===============================================
            konektor                        JPR-1, X3
            IRPR                  FRB-30
               1 -------------------- 26               SC
               2 --------------------  3               DAT0
               3 --------------------  5               DAT1
               4 --------------------  6               DAT2
               5 --------------------  8               DAT3
               6 -------------------- 10               DAT4
               7 --------------------  2               DAT5
               8 --------------------  4               DAT6
               9 --------------------  7               DAT7
              14 -------------------- 15               AC
              36 -------------------- 21               SO
           19 AZ 30 ---------------- 11,21             ZEM


    ==========================================================


    Pro připojení je možno použit např. kabel KB-01.
    Přepínač K100/4 je třeba nastavit do polohy OFF.



  39. Rozpiska součástí
  40. ---------------------------------------------------------
     Součástka                      Pozice
    ---------------------------------------------------------
     Odpor TR 191 4K7J       R1-R18,R20-R28,R41
                  220RJ      R19,R44
                  10KJ       R29,R30,R32-R34,R36,R37,R48-R51
                  5K6J       R31
                  100RJ      R35,R38
                  1K0J       R39,R40,R42,R46,R47,R52
                  22RJ       R43
                  1K2J       R45

     Kondenzátor TK744 1N0          C1
                 TK795 12P          C2
                 TE981 20M PVC      C3,C4
                 TK783 47N          C5-C7,C9-C15
                 TK764 10N          C16
                 TK754 33PK         Cl7

    I.O. K 555 TL 2 (74 LS 14)      D1
         K 155 LP 8 (74125)         D2,D3
         K 555 LL 1 (74 LS 32)      D4,D6
         MH 7404                    D5
         K 555 LI 1 (74 LS 08)      D7
         MHB 8286                   D8
         U 880 (Z80CPU)             D9
         MH 74S287                  D10,D14
         MH 7493A                   D11
         MH 7474                    D12
         UCY 74 123N                D13
         K 573 RF 5 (2716)          D15
         MH 3212                    D16-D22
         dioda KA 206               V1
         LED.dioda LQ 113           V2
         tranzistor KSY 82          V3

     Krystal 11 Z 53  16MHz         Z1
    ---------------------------------------------------------



  41. Rozložení součástek



  42. DPS JPR-1Z

    Popis a vyobrazení v této příručce jsou nezávazné a výrobní závod si vyhrazuje právo v duchu technického rozvoje a v zájmu uživatelů přístrojů provádět změny sloužící zlepšení funkce a spolehlivosti přístrojů. Z toho důvodu se nemusí všechny údaje v textu a všechna vyobrazení shodovat s dodaným přístrojem.



  43. Schéma desky JPR-1Z (příloha)


Schéma JPR-1Z a černobílá verze ZDE.







Vývoj:

TESLA-ELSTROJ



Výrobce:

ELITEX
KONCERNOVÝ PODNIK
CHRASTAVA

ZÁVOD 06 - ELEKTRONIKA - LIBEREC



Dodavatel:

TESLA- ELTOS-DIZ

poštovní schránka 27

pošta 45

145 00 Praha 4



Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis funkce
  5. Programování
  6. Testování
  7. Údržba
  8. Všeobecné údaje
  9. Obsah pamětí PROM
  10. Zapojení konektoru X1
  11. Zapojení konektoru X2
  12. Zapojení konektoru X3
  13. Připojení klávesnice CONSUL 259.11
  14. Připojení tiskárny EC 2111
  15. Připojení klávesnice CONSUL C262.3
  16. Připojení tiskárny DZM 180
  17. Připojení tiskárny ROBOTRON K6313 s paralelním rozhraním CENTRONICS
  18. Připojení tiskárny D-100 se sériovým rozhraním
  19. Připojení tiskárny D-100 s paralelním rozhraním IRPR
  20. Rozpiska součástek
  21. Roz1 ožení součástek
  22. Schéma desky JPR-1Z (příloha)


ÚVOD | Novinky | 8 Bitů | Příslušenství | Drobnosti | TTL | Kontakt


SAPI-1 | ONDRA | PMI-80 | PMD-85 | klony PMD-85 | klony SM50/40 | PETR | PLAN-80A | IQ151 | TNS | FK-1 | HVĚZDA | SP 830 | PCS 1-QR6000


ZPS | Technické prostředky | Programové vybavení | Dokumentace


8 bity / SAPI-1 / Technické prostředky / JPR-1Z



SAPI.cz - web o československých osmibitech, zejména SAPI-1. Provozuje EC1045 od roku 2011
Za korekce češtiny dekuji: MELSOFTovi, Silliconovi, Martinu Lukáškovi a NOSTALCOMPovi

Když začínám blbnout z 8bitů tak se chodím léčit mezi otaku.
Animefest.cz
