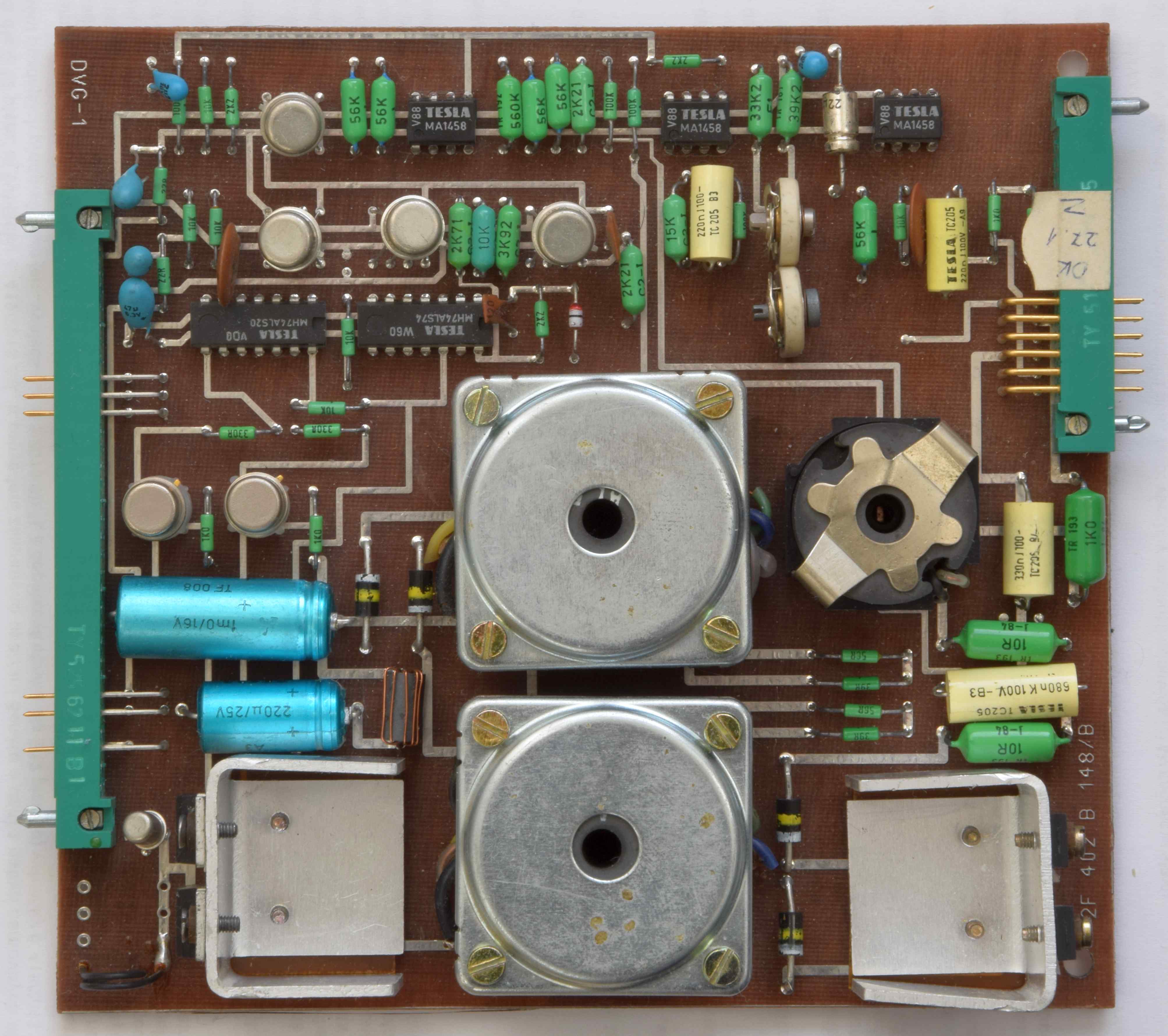

DVG-1



K desce DVG-1 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Deska DVG-1 je podle všeho měnič z 12V na pravděpodobně vyšší napětí, na jaké mi není známo. Měnič ze sběrnice nelze nijak ovládat, aneb si z ní bere jen napájení.

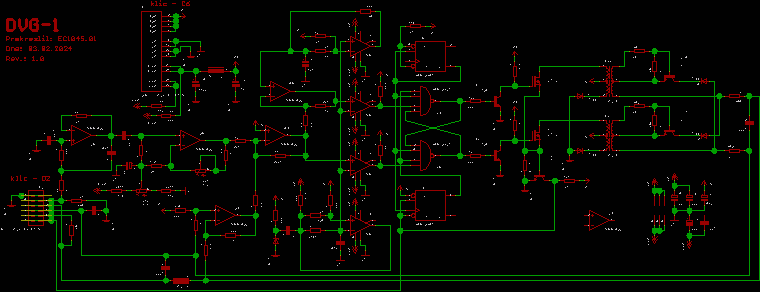

Schéma DVG-1 a černobílá verze ZDE.

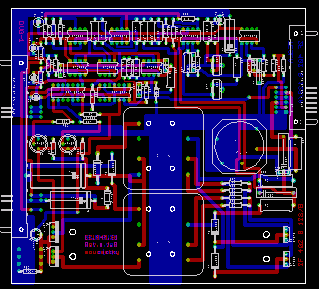

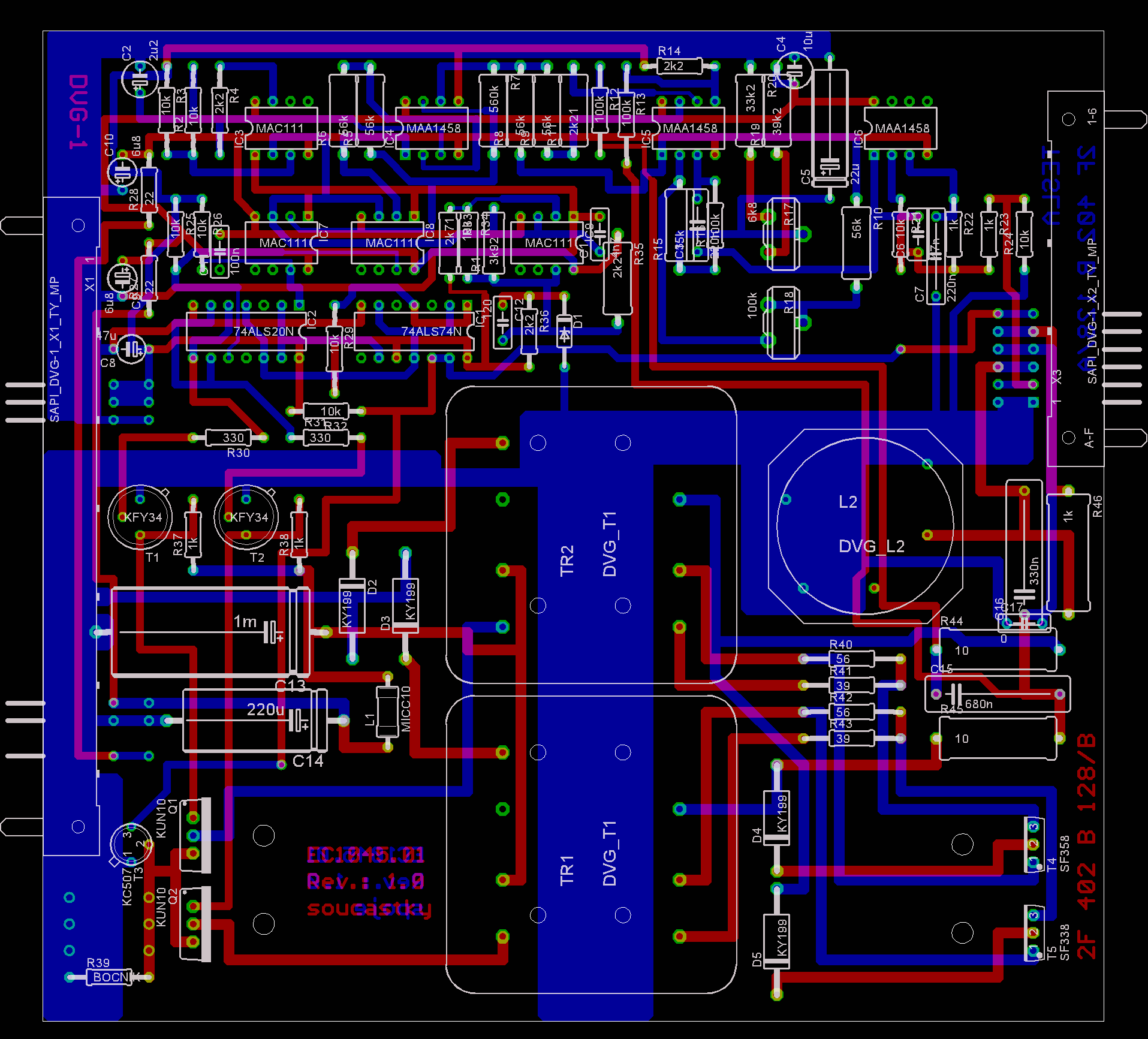

DPS DVG-1
