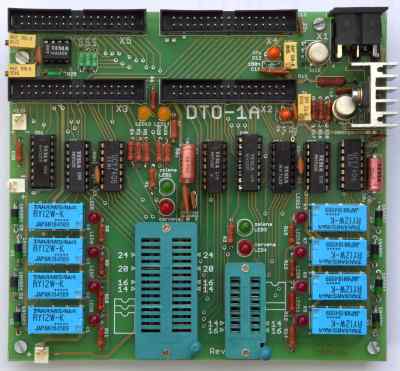

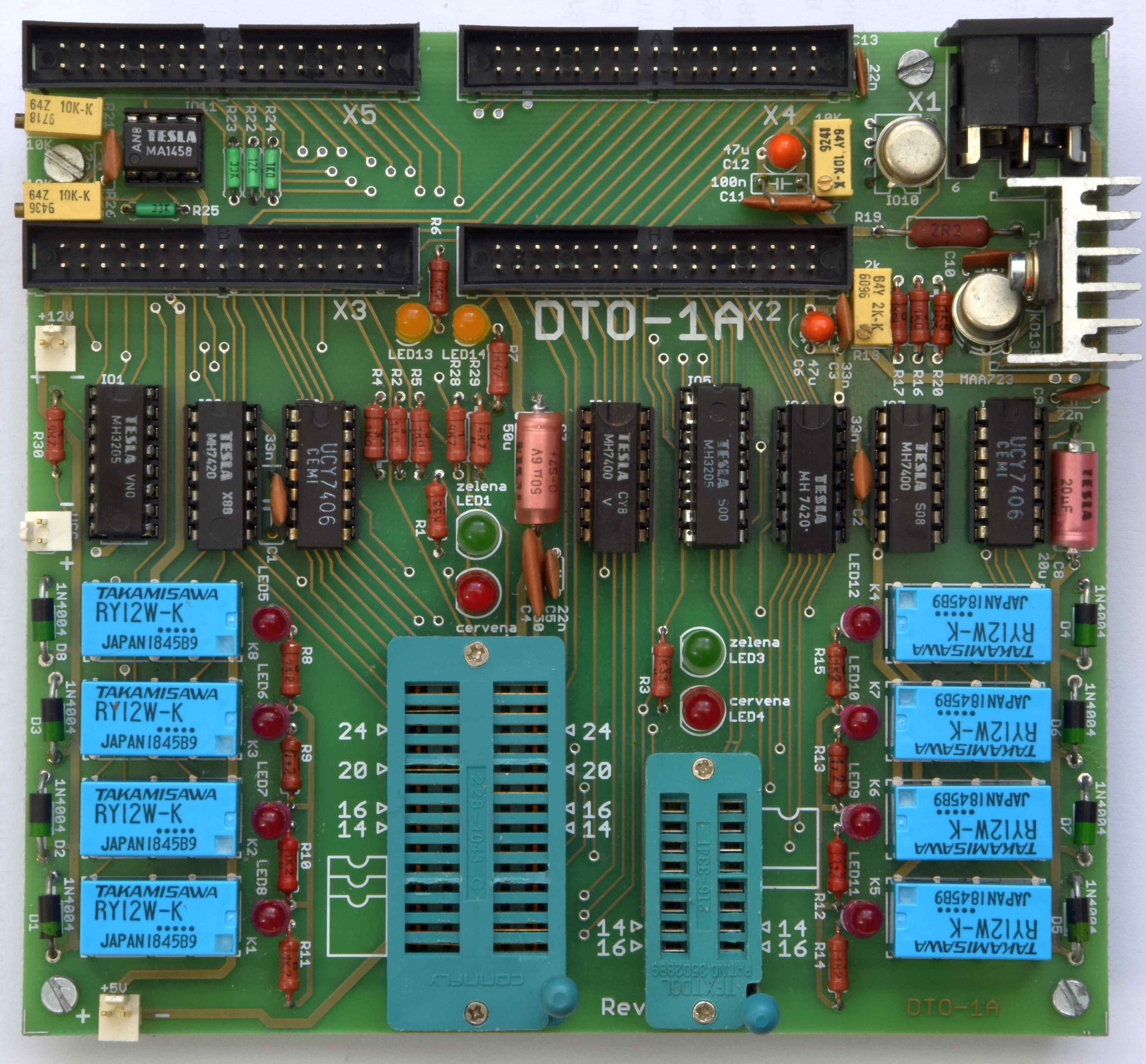

DTO-1A

Deska DTO-1A vychází z desky DTO-1 kdy na desce DTO-1A je přidaná možnost měřit napájecí proud testovaného IO a přepracovány konektory aby se zjednodušila kabeláž pro měření logických úrovní a umožnilo měření napájecího proudu testovaného IO.

Deska DTO-1A je určena pro připojení k desce BWP-1 a případně i 2xADP-1 kdy spolu tvoří základ pro tester číslicových integrovaných obvodů, obsluhováno pomocí programu IOT.

DTO-1A aneb Deska Testovaných Obvodů je určena pro připojování testovaných obvodů v pouzdrech DIL 14, 16, 20 a 24 s napájením v protilehlých rozích (ZIF28). A obvodů v pouzdrech DIL 14 a 16 s napájením na protilehlých stranách uprostřed pouzdra (ZIF16). Kdy v patici ZIF28 se obvody umisťují k spodní hraně patice a u ZIF16 k horní straně patice. Dané uspořádání vzniklo ze snahy mít co nejjednodušší zapojení připínání napájení. Připínání napájení je řešeno pomocí relé s přepínacím kontaktem.

K ovládání relé slouží pomocné signály Px kdy P0 a P1 vybírají jednu ze 4 variant napájení pro danou ZIF patici, P2 vybírá ZIF28, P3 vybírá ZIF16 a P5 přepíná z indikace pomocí zelné svítivky aneb LED nad paticí určené k testování IO a připojením napájením a indikací pomocí červené svítivky aneb LED nad paticí při testování.

Je použito celkem 8 relé (K1 až K8) kdy K8 je ovládáno signálem P5 a připíná +5V k napájení ZIF28 pro DIL 24 a relé K1 až K5. Relé K1 a K3 připínají napětí pro DIL14 (K1), DIL16 (K2) a DIL20 (K3) v patici ZIF28. Relé K4 až K7 připínají napájecí napětí pro ZIF16 kdy K4 a K5 +5V a K6 a K7 0V. Sepnutí jednotlivých relé je indikováno pomocí červené svítivky aneb LED vedle relé.

Napájení DTO-1A je řešeno přes DIN 5(7,8) konektor kdy je použito +5V pro napájení TTL logiky na desce a +12V pro napájení relé, OZ a stabilizátoru +5V pro testovaný IO. Na DTO-1A jsou dále umístněné tři pomocné napájecí konektory „+12“ kde je trvale přítomno +12V z napájecího konektoru, „VCC“ kde je trvale přítomno +5V z napájecího konektoru a na „+5V“ je přítomno napájení jen tehdy, pokud je sepnuto napájení do patic ZIF.

Pro testovaný IO je na DTO-1A stabilizátor 723 jehož odpor „R0“ tj. R19 pro omezení maximálního napájecího proudu je současně využít pro měření odebíraného proudu testovaným IO. Napětí pro měřený IO se nastavuje pomocí R18 a proud je omezen na cca 270mA. Mření proudu je převedeno na měření napětí aneb je zesílený napěťový úbytek na „R0“ tj. R19. OZ 741 dělá zdánlivou zem pro OZ 1458 a současně pomocí R27 (kompenzace nesymetrie vstupů) se nastavuje nula pro měření proudu. OZ 1458 obsahuje dva OZ, kdy každý OZ zesiluje napěťový úbytek na „R0“ tj. R19 tak aby po odečtení napájecího napětí pro testovaný IO byl výsledek proud a to v rozlišení na 0,1mA a 1mA. R26 slouží k nastavení zesílení pro rozlišení na 0,1mA a R21 pro nastavení zesílení pro rozlišení na 1mA. Kdy rozdíl 1V vůči napájecímu napětí testovaného IO je 10,0mA pro rozsah 0,1mA a 10mA pro rozsah 1mA. Maximální rozsah měření proudu pro rozsah 0,1mA je do cca 50mA a pro rozsah 1mA je do cca 500mA.

U DTO-1 se původně vůbec nepočítalo s měřením napětí (logických úrovní a napájecího proudu pro testované IO). U DTO-1A bylo na měření pamatováno, pro připojení BWP-1 jsou určené konektory X2 a X3 a pro převodníky ADP-1 jsou určené konektory X4 a X5. Rozložení signálu na konektorech je provedeno tak aby se pokud možno co nejvíce zjednodušilo zapojení kabelů.

U DTO-1 se jaksi nedomyslely výběrové obvody pro sepnutí relé, takže když nebyl připojen kabel nebo zapnut mikropočítač ale DTO-1 byla pod napětím tak došlo k sepnutí relé. Na DTO-1A je daný problém ošetřen i když ne zcela k dokonalosti aneb jde, programově sepnou napájení pro obě patice ZIF. Kvůli zpětné slučitelnosti a snaze použít minimum IO vznikl daný kompromis … hlavní problém co mi vadil se povedlo vyřešit aneb sepnutá relé když není zapojen kabel nebo zapnut mikropočítač.




Rozpiska součástek

Integrované obvody

2	IO4, IO6	7400
2	IO3, IO8	7406
2	IO2, IO6	7420
2	IO1, IO5	3205 / 74138 / 74S405
1	IO9	723 (MAA723, LM723, ...)
1	IO10	741 (MAA741, LM741, ...)
1	IO11	1458 (MA1458, MC1458N, ...)

polovodiče

8	D1 - D8		1N4004 / KY130/80
2	LED1, LED3	5mm	zelena
2	LED2, LED4	5mm	cervena
8	LED5 - LED12	3mm/4mm	cervena
2	LED13, LED14	3mm/4mm	žluta
1	T1		KD135 / BD135

Kondenzátory

3	C1 - C3	33n	keramický
1	C4	150	keramický
4	C5, C9, C13, C14	22n	keramický
2	C6, C12	47µ	elektrolytický
1	C7	50µ AXIAL	elektrolytický
1	C8	20µ AXIAL	elektrolytický
1	C10	100p	keramický
1	C11	100n	keramický

odpory

2	R1, R3	330R
1	R7	470R
4	R2, R4, R5, R24	1k
10	R6, R8 - R16	1k2
1	R20	1k5
1	R17	3k9
3	R28 - R30	4k7
1	R22	12k
2	R23, R25	33k
1	R19	2R2	0411/17
1	R17	2k	RTRIM64Y
1	R27	10k	RTRIM64Y
2	R21, R25	10k	RTRIM64Z

ostatní

1	X1	DIN5(7 nebo 8)F	DPS90
2	X2 - X5	ML34
1	ZIF16	TEXTOOL16	patice s nulovou silou
1	ZIF24	TEXTOOL28	patice s nulovou silou
8	K1 - K8	TAGAMISAWA RY12W-K	signálové relé
3	+12V, +5V, VCC	jumper 1x2
1	CHL1	Chladic





Zapojení konektoru X1

č.	signál	typ
1	+12V	NAP
2	0V	NAP
3	+5V	NAP
4	nz
5	sběrnice	snímání
(6)	nz
(7)	nz
(8)	nz

Typ signálu:	snímání	zpětný vodič pro +5V
	NAP	napájení




Zapojení konektoru X2

č.	signál	význam	typ		č.	signál	význam	typ
1	0V	zem	NAP		2	zem	NAP
3	0V	zem	NAP		4	P1-IO6	port P1	I/O
5	0V	zem	NAP		6	P1-IO5	port P1	I/O
7	0V	zem	NAP		8	P1-IO4	port P1	I/O
9	0V	zem	NAP		10	P1-IO3	port P1	I/O
11	0V	zem	NAP		12	P1-IO2	port P1	I/O
13	0V	zem	NAP		14	P1-IO1	port P1	I/O
15	0V	zem	NAP		16	P1-IO0	port P1	I/O
17	0V	zem	NAP		18	P0-IO7	port P0	I/O
19	0V	zem	NAP		20	P0-IO6	port P0	I/O
21	0V	zem	NAP		22	P0-IO5	port P0	I/O
23	0V	zem	NAP		24	P0-IO4	port P0	I/O
25	0V	zem	NAP		26	P0-IO3	port P0	I/O
27	0V	zem	NAP		28	P0-IO2	port P0	I/O
29	0V	zem	NAP		30	P0-IO1	port P0	I/O
31	0V	zem	NAP		32	P0-IO0	port P0	I/O
33	0V	zem	NAP		34	zem	NAP

Typ signálu:	I/O	obousměrný
	NAP	napájení




Zapojení konektoru X3

č.	signál	význam	typ		č.	signál	význam	typ
1	0V	zem	NAP		2	zem	NAP
2	0V	zem	NAP		4	P2-IO7	port P2	I/O
5	0V	zem	NAP		6	P2-IO6	port P2	I/O
7	0V	zem	NAP		8	P2-IO5	port P2	I/O
9	0V	zem	NAP		10	P2-IO4	port P2	I/O
11	0V	zem	NAP		12	P2-IO3	port P2	I/O
13	0V	zem	NAP		14	P2-IO2	port P2	I/O
15	0V	zem	NAP		16	P2-IO1	port P2	I/O
17	0V	zem	NAP		18	P2-IO0	port P2	I/O
19	0V	zem	NAP		20	P0	řídící registr	IN
21	0V	zem	NAP		22	P1	řídící registr	IN
23	0V	zem	NAP		24	P2	řídící registr	IN
25	0V	zem	NAP		26	P3	řídící registr	IN
27	0V	zem	NAP		28	P4	řídící registr	IN
29	0V	zem	NAP		30	P5	řídící registr	IN
31	0V	zem	NAP		32	P1-IO7	port P1	I/O
33	0V	zem	NAP		34	zem	NAP

Typ signálu:	IN	vstupní
	I/O	obousměrný
	NAP	napájení




Zapojení konektoru X4

č.	signál	význam	typ		č.	signál	význam	typ
1	0V	zem	NAP		2	P0-IO7	měření log. úrovní	AN
3	0V	zem	NAP		4	P0-IO6	měření log. úrovní	AN
5	0V	zem	NAP		6	P0-IO5	měření log. úrovní	AN
7	0V	zem	NAP		8	P0-IO4	měření log. úrovní	AN
9	0V	zem	NAP		10	P0-IO3	měření log. úrovní	AN
11	0V	zem	NAP		12	P0-IO2	měření log. úrovní	AN
13	0V	zem	NAP		14	P0-IO1	měření log. úrovní	AN
15	0V	zem	NAP		16	P0-IO0	měření log. úrovní	AN
17	0V	zem	NAP		18	P2-IO3	měření log. úrovní	AN
19	0V	zem	NAP		20	P2-IO2	měření log. úrovní	AN
21	0V	zem	NAP		22	P2-IO1	měření log. úrovní	AN
23	0V	zem	NAP		24	P2-IO0	měření log. úrovní	AN
25	0V	zem	NAP		26	5V	měření nap. napětí	AN
27	0V	zem	NAP		28	I1M	měření proudu	AN
29	0V	zem	NAP		30	I0.1M	měření proudu	AN
31	0V	zem	NAP		32	AD	rezerva	AN
33	0V	zem	NAP		34	zem	NAP

Typ signálu:	AN	analogový
	NAP	napájení




Zapojení konektoru X5

č.	signál	význam	typ		č.	signál	význam	typ
1	0V	zem	NAP		2	P1-IO0	měření log. úrovní	AN
3	0V	zem	NAP		4	P1-IO1	měření log. úrovní	AN
5	0V	zem	NAP		6	P1-IO2	měření log. úrovní	AN
7	0V	zem	NAP		8	P1-IO3	měření log. úrovní	AN
9	0V	zem	NAP		10	P1-IO4	měření log. úrovní	AN
11	0V	zem	NAP		12	P1-IO5	měření log. úrovní	AN
13	0V	zem	NAP		14	P1-IO6	měření log. úrovní	AN
15	0V	zem	NAP		16	P1-IO7	měření log. úrovní	AN
17	0V	zem	NAP		18	P2-IO4	měření log. úrovní	AN
19	0V	zem	NAP		20	P2-IO5	měření log. úrovní	AN
21	0V	zem	NAP		22	P2-IO6	měření log. úrovní	AN
23	0V	zem	NAP		24	P2-IO7	měření log. úrovní	AN
25	0V	zem	NAP		26	5V	měření nap. napětí	AN
27	0V	zem	NAP		28	I1M	měření proudu	AN
29	0V	zem	NAP		30	I0.1M	měření proudu	AN
31	0V	zem	NAP		32	AD	rezerva	AN
33	0V	zem	NAP		34	zem	NAP

Typ signálu:	AN	analogový
	NAP	napájení





Zapojení patic ZIF

ZIF28

        D   D   D   D           D   D   D   D
        I   I   I   I           I   I   I   I
        L   L   L   L           L   L   L   L
        2   2   1   1           1   1   2   2
        4   0   6   4  ZIF 28   4   6   0   4
        .   .   .   . +--\/--+  .   .   .   .
(AD     .   .   .   . = 1  28=  .   .   .   .  P0-7)
(PR-4   .   .   .   . = 2  27=  .   .   .   .  P2-7)
 P2-0   1   .   .   . = 3  26=  .   .   .  24  VCC
 P2-1   2   .   .   . = 4  25=  .   .   .  23  P2-6
 P2-2   3   1   .   . = 5  24=  .   .  20  22  P2-5/VCC
 P2-3   4   2   .   . = 6  23=  .   .  19  21  P2-4
 P0-O   5   3   1   . = 7  22=  .  16  18  20  P1-7/VCC
 P0-1   6   4   2   1 = 8  21= 14  15  17  19  P1-6/VCC
 P0-2   7   5   3   2 = 9  20= 13  14  16  18  P1-5
 P0-3   8   6   4   3 =10  19= 12  13  15  17  P1-4
 P0-4   9   7   5   4 =11  18= 11  12  14  16  P1-3
 P0-5  10   8   6   5 =12  17= 10  11  13  15  P1-2
 P0-6  11   9   7   6 =13  16=  9  10  12  14  P1-1
  GND  12  10   8   7 =14  15=  8   9  11  13  P1-0
                      +------+




ZIF16

            D   D           D   D
            I   I           I   I
            L   L           L   L
            1   1           1   1
            6   4  ZIF 16   4   6
            .   . +--\/--+  .   .
 P0-O       1   1 = 1  16= 14  16  P1-7
 P0-1       2   2 = 2  15= 13  15  P1-6
 P0-2       3   3 = 3  14= 12  14  P1-5
 P0-3/VCC   4   4 = 4  13= 11  13  P1-4/GND
 P0-4/VCC   5   5 = 5  12= 10  12  P1-3/GND
 P0-5       8   6 = 6  11=  9  11  P1-2
 P0-6       7   7 = 7  10=  8  10  P1-1
 P0-7       8     = 8   9=      9  P1-0
                  +------+

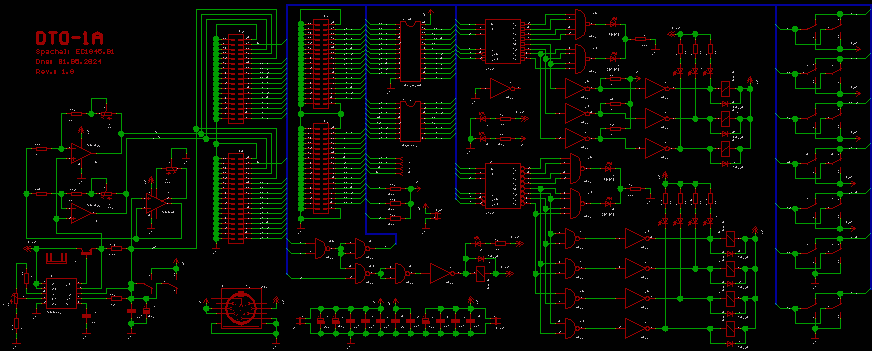

Schéma DTO-1A a černobílá verze ZDE.

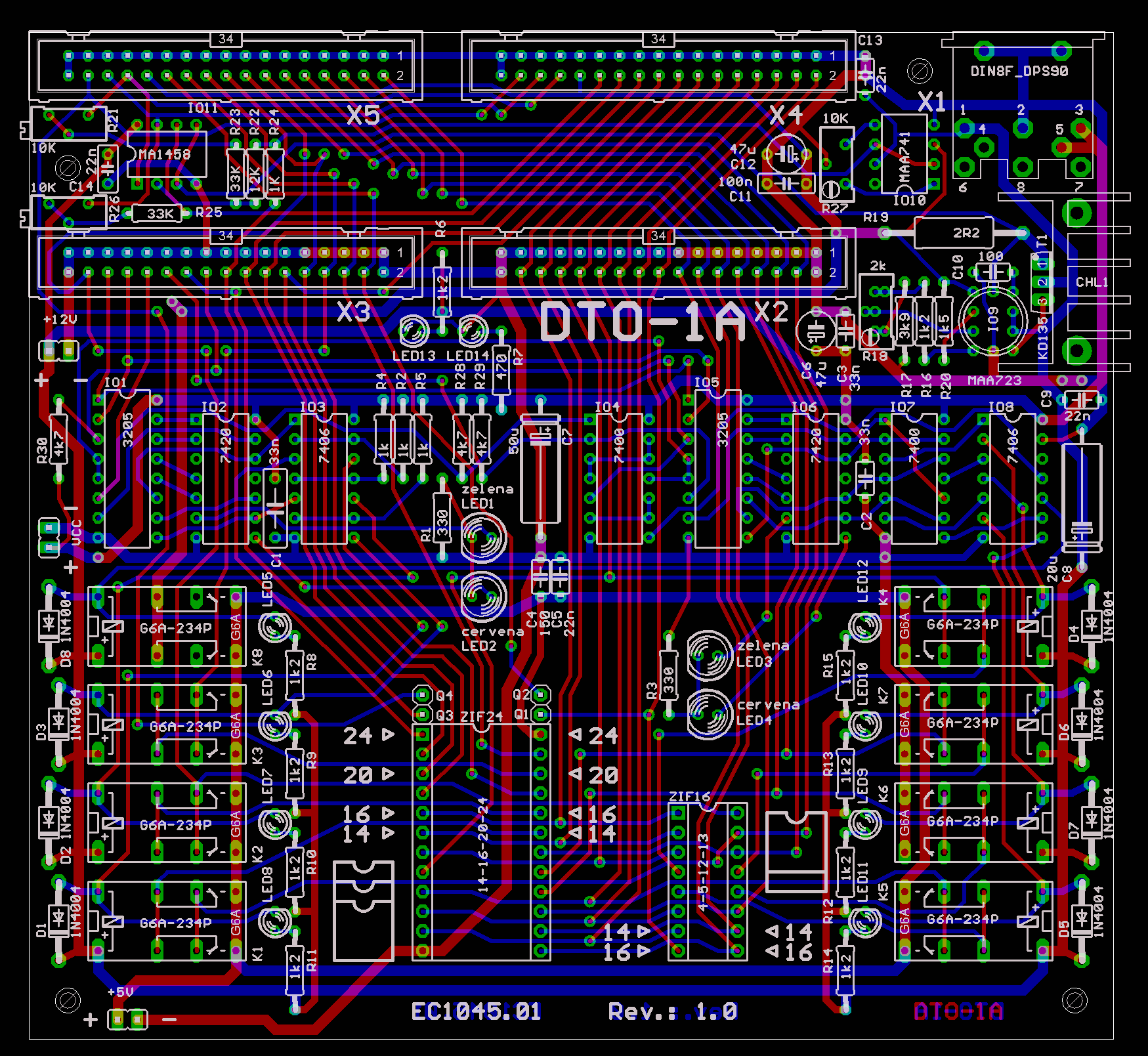

DPS DTO-1A





Příslušenství

SLS-24


SLS-24





SLS-24 vychází ideově z SLS 01 kdy původní SLS se nasazovala přímo na DIL14 nebo DIL 16 a umožňovala zobrazení logických stavů na IO, SLS-24 je určena k nasazení do ZIF28 na DTO-1 a obsahuje patici ZIF28 pro testované IO. logický stav se zobrazuje do DIL24, napájení je řešeno na rozdíl od SLS01 externě a připojuje se k JP2 na DTO-1.


Schéma SLS-24 a černobílá verze ZDE.




DPS SLS24





Rz


Rz





Rz slouží k nastavení měření proudu na DTO-1A. Kdy pomocí propojek (jumprů) se nastavuje proud a při rozpojené propojce SX lze měřit protékající proud.


Schéma Rz a černobílá verze ZDE.




DPS Rz

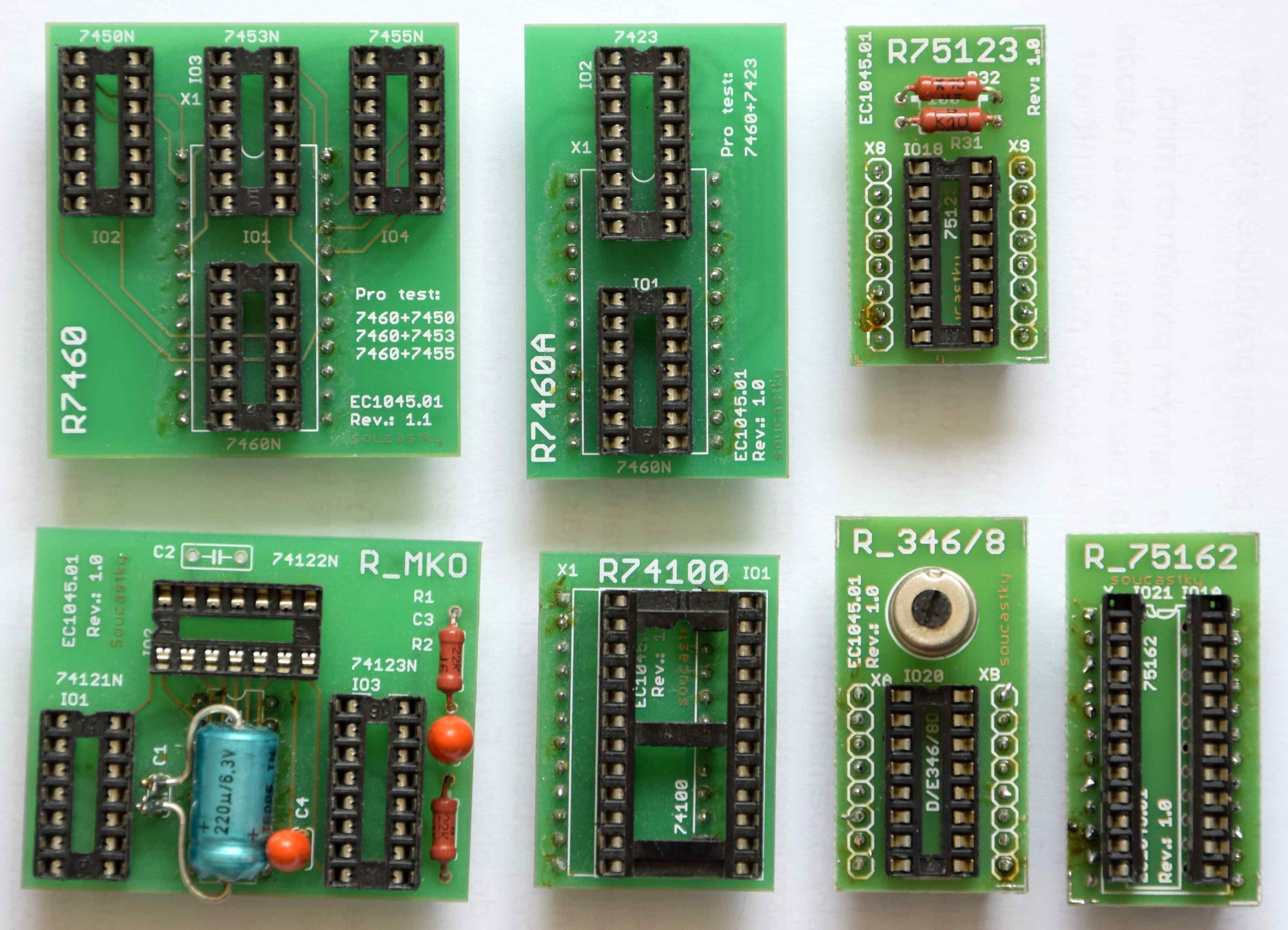

Redukce


REDUKCE





Vzhledem k vlastnostem desky BWP-1 u které nelze nastavit třetí stav, aby se daly testovat, i obvody které mají na některých vývodech nestandardní signály případně připojené diskrétní součástky. Případně mít možnost testovat obvody s napájením, které nelze dosáhnout pomocí DTO-1 vzniklo několik redukcí.

R7460

Redukce R7460 je určena pro test obvodů 7450, 7453 a 7455 nebo s expandérem 7460 a to 7460+7450, 7460+7453 a 7460+7455. Současně jde testovat jen jeden z obvodů (7450, 7453 a 7455) případně jen jeden z obvodů (7450, 7453 a 7455) s expandérem 7460.

R7460A

Redukce R7460A je určená pro testování obvodů 7423 nebo s expandérem 7460 tj. 7423+7460.

R74100

Obvod 74100 má nestandardní umístnění napájení 0V kdy R74100 upravuje napájení tak aby odpovídalo pro DIL24

R_MKO

Redukce R_MKO je určená pro test monostabilních klopných obvodu 74121, 74122 a 74123. Na redukci jsou umístěny i pasivní součástky tj. odpory a kondenzátory pro potřebu úplného testu. Na jednou jde testovat jen jeden obvod z 74121, 74122 a 74123.

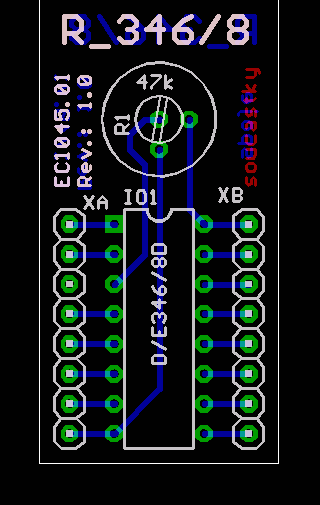

R_346/8

Redukce R_346/8 slouží pro test obvodů D/E346D a D/E348D z produkce NDR.

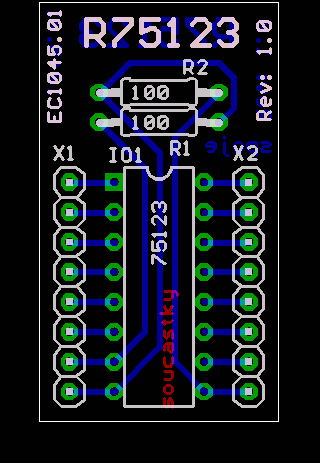

R75123

Redukce R75123 je určená pro test obvodů 75123.

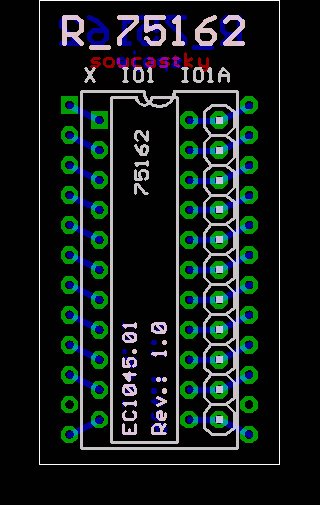

R_75162

Obvody 75162 se vyrábí ve dvou typech pouzder a to DIL24 a DIL22 kdy redukce R_75162 převádí pouzdro DIL22 na DIL24.





Schéma R7460 a černobílá verze ZDE.		Schéma R7460A a černobílá verze ZDE.		Schéma R74100 a černobílá verze ZDE.		Schéma R_MKO a černobílá verze ZDE.
DPS R7460		DPS R7460A		DPS R74100		DPS R_MKO





Schéma R_346/8 a černobílá verze ZDE.		Schéma R75123 a černobílá verze ZDE.		Schéma R_75162 a černobílá verze ZDE.
DPS R_346/8		DPS R75123		DPS R_75162
