DSP-1



OCR návodu DSP-1 doplněn a opravené chyby

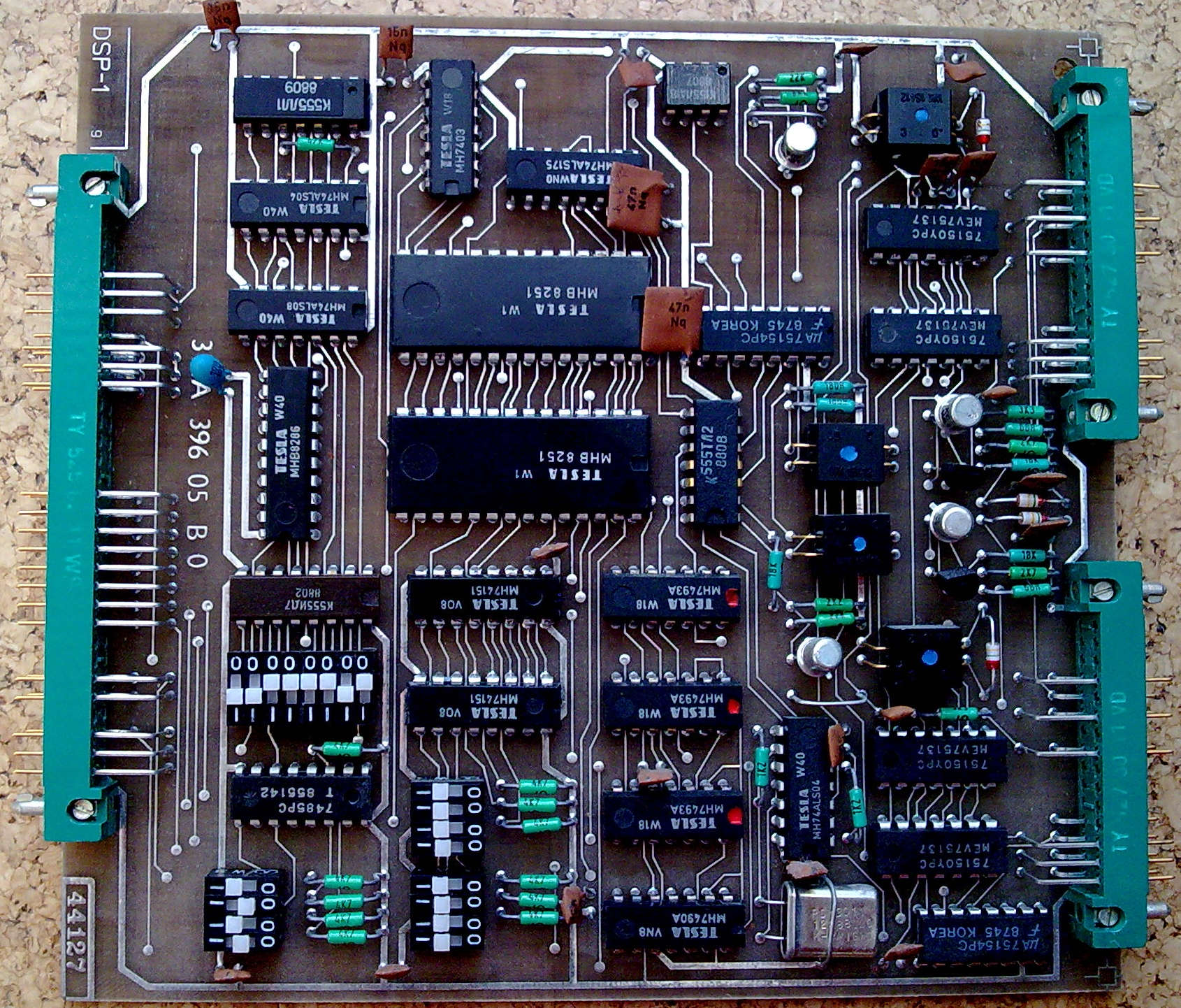

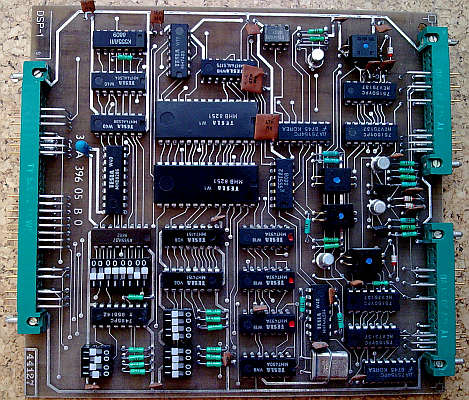

SAPI-1     3WN 120 05     DSP-1



DESKA KANALOVÉHO SÉRIOVÉHO

VSTUPU – VÝSTUPU

3WK 055 05











TESLA ELSTROJ     TESLA LIBEREC     TESLA ELTOS-DIZ







Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis funkce
  5. Programování
  6. Testování
  7. Údržba a servis
  8. Všeobecné údaje
  9. Zapojení propojek

Přílohy:

  1. Rozpiska součástek
  2. Tabulka zapojení konektorů
  3. Elektrické schéma
  4. Výkres sestavy


  1. Úvod

  2. DSP-1 je deska 2-kanálového sériového vstupu-výstupu, určená pro mikropočítačový systém SAPI-1. Rozhraní Je realizováno jako proudová smyčka oddělená optrony pro použití v zarušeném technologickém prostředí nebo na úrovni V 24 - RS 232C pomocí stykových obvodů 75150 a 75154 na kratší vzdálenosti. Deska je adresována jako periférie a umožňuje práci v přerušovacím režimu - aktivuje po naprogramování linku INT0. Oba kanály jsou nezávislé. Rychlost sériového přenosu je volitelná přepínačem v řadě 200, 300, 600, 1200, 2400, 4800, 9600 Bd a je řízena krystalem. Deska umožňuje činnost i v režimu s externím zdrojem hodinového signálu pro přenos. DSP-1 umožňuje asynchronní sériový přenos.



  3. Technické parametry

  4. Napájení desky:+5 V ±0,25 V
    +12 V ±0,5 V
    -12 V ±0,5 V

    Odběry proudu:+5 V, 400 mA
    +12 V, 25 mA
    -12 V, 25 mA

    Rozměry desky:140 x 150 mm
    Hmotnost:150 g
    Počet,sériových kanálů:2
    Typ přenosu:asynchronní, sériový
    Rychlost přenosu:200, 300, 600, 1200, 2400, 4800, 9600 Bd resp. externí
    Výstupní rozhraní:V 24 - RS 232C, proudová smyčka
    Způsob adresace na ARB-1:   IOR, IOW
    Práce pod přerušením:ano



  5. Instalace

  6. Desku vyjmeme z obalu a překontrolujeme, zda nedošlo k poškození desky při přepravě. Dále zkontrolujeme kontakty konektoru FRB, zda nedošlo k mechanickému poškození.

    Překontrolujeme zapojení propojek (přepínačů) na desce, případně předěláme propojky podle potřeby. Význam a zapojení propojek je uvedeno v příloze.

    Překontrolujeme, zda deska nezpůsobí překročení max. odběru napájecích zdrojů systému nebo povolené zátěže sběrnice.



  7. Popis funkce

  8. Dekodér adresy je tvořen obvody D5A (74L5138) a D6A (74LS85). Obvod D6A dekóduje vyšší hexačíslici adresy periférie, která je nastavitelná propojkami. Obvod D5A dekóduje pak nižší část adresy, která má pevně přiřazený význam:

    X0 nebo X8data 2. kanál
    X1 nebo X9   řízení 2. kanál
    X2 nebo XAdata 1. kanál
    X3 nebo XBřízení 1. kanál
    X4 nebo XCregistr povolení přerušeni - po RESETu zakázáno

    Data jsou od sběrnice oddělena třístavovým oddělovačem D4A (MHB 8286), jehož směr je řízen pomocí signálu IOR a jehož výstupy jsou uvolňovány na základě adresace. Převod paralelních dat na sériovou postupnost bitů je zabezpečen obvody D3B, D4B (MHB 8251A). Přenosová frekvence je získána vydělením kmitočtu 12,288 MHz z krystalem řízeného oscilátoru D5D (74LS04) v binárních děličích D4C, D5C, D6C a D7C (MH 7493A). Frekvence z řady 200, 300, 600, 1200, 2400, 4800, 9600 Bd je vybrána demultiplexerem D6B (74151) na základě kombinace přepínačů SA1 resp. SA2. Je možno též přivést hodinový kmitočet z externího zdroje přenosové frekvence. Sériové rozhraní na úrovni V 24 - RS 232C je realizováno obvody D2C, D6D (75154) a D1D, D2D, D3D, D4D (75150). Proudová smyčka je buzena z obvodu D1C (75452) přes optronový oddělovač V2, V3 (WK 164 12) tranzistory VT2, VT3, VT4, VT5 (KC 507, KC 307). Vstup proudové smyčky přes optronové oddělení V1, V4 (WK 164 12), budí pomocí tranzistorů VT1, VT6 (KC 507) a Schmittových invertorů D3C (74LS14) vstupní obvody D2D, D3D (75150). Data čtená proudovou smyčkou jsou takto převedena na úroveň V 24 - RS 232C a dále zpracována na této úrovni obvody D2C, D6D (75154).



  9. Programování

  10. Z hlediska programátora představuje deska DSP-1 blok 5 adres v adresným prostoru periférie. Adresace jednotlivých registrů desky byla popsána výše. Význam jednotlivých bitů je následující:

    registr:data (2. resp. 1. kanál)
    adresa:   X0 resp. X2 nebo X8 resp. XA
    směr:IOR, IOW

    | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |


    registr:druh provozu (2. resp. 1. kanál)
    adresa:   X1 resp. X3 nebo X9 resp. XB
    směr:IOW

    | S2 | S1 | EP | PEN | L2 | L1 | B2 | B1 |

    kde:   S2, S1   počet STOP bitů   00   nedovolená kombinace
    011 STOP bit
    101 1/2 STOP bitu
    112 STOP bity
    EPparita0lichá
    1sudá
    PENpovolení parity0parita zakázána
    1parita povolena
    L2, L1délka znaku005 bitů
    016 bitů
    107 bitů
    118 bitů
    B2, B1rychlost přenosu00SYNC MODE
    011x CLOCK
    1016x CLOCK
    1164x CLOCK


    registr:povelová instrukce (2. resp. 1. kanál)
    adresa:   X1 resp. X3 nebo X8 resp. XA
    směr:IOR

    | EH | IR | RTS | ER | SBAK | RxE | DTR | TxEN |

    kde:   EHprovoz "vyhledávání"0zakázán
    1povolen
    IRRESET0bezfunkční
    1vnitřní RESET - musí následovat druh provozu
    RTSpožadavek na vysílání   0nastaví RTS na H
    1nastaví RTS na L
    ERnulování chyby0bez. nulování chyb PE, OE, FE
    1nuluje chyby PE, OE, FE
    SBAK   vysílání BREAKU0normální činnost
    1vysílá BREAK
    RxEovl. přijmu dat0   vypnuto
    1zapnuto
    DTRkoncové zařízení0nepřipraveno DTR na H
    1připraveno DTR na L
    TxENovl.vysílání dat0vypnuto
    1zapnuto


    registr:status (2. resp. 1. kanál)
    adresa:   X1 resp. X3 nebo X9 resp. XB
    směr:IOR

    | DSR | SYNDET | FE | OE | PE | TxEMPTY | RxRDY | TxRDY |

    kde:   DSR stav vstupu0protejší stanice je připravena
    1protejší stanice je nepřipravena
    SYNDET zasynchronizován   0jako výstup
    1jako vstup
    FE chyba ve znaku0   bez chyby
    1nepřišel STOP bit, nuluje se ER bitem
    OE chyba v přeběhu0bez chyby
    1do nezpracovaného znaku jde další znak,nuluje se ER
    PE chyba v paritě0bez chyby
    1 chyba, nuluje se ER
    TxEMPTY0jeste nebyl vyprázdněn vysílací buffer
    1vysílací buffer je prázdný
    RxRDY0nejsou přijatá data
    1přijmutá data jsou připravena pro CPU
    TxRDY0USART je nepřipraven na data z CPU
    1USART je připraven na data z CPU


    registr:povolení přerušení
    adresa   :X4 nebo XC
    směr:IOW

    | X | X | X | X | RxRDY1 | TxRDY1 | TxRDY2 | RxRDY2 |

    kde:   RxRDY   přijímač připraven   0   nepřipraven
    1připraven
    TxRDYvysílač připraven0nepřipraven
    1připraven



  11. Testování

  12. Deska je ve výrobním podniku testována pomocí speciálních testů. K ověření funkce systému SAPI-1 slouží "Test systému" TSX, který je popsán v Návodu k obsluze a užití souboru SAPI-1 a je dodáván na magnetofonové kazetě jako zvláštní příslušenství souboru.



  13. Údržba a servis

  14. Údržba desky spočívá v udržování kontaktů FRB konektoru. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice systému je nutno zkontrolovat, zda nejsou špičky konektorů ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESZA DIZ prostřednictvím servisních středisek. V případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.



  15. Všeobecné údaje

  16. Pracovní podmínky:   teplota okolí:+5 až +40 °C
    relativní vlhkost:40 až 80 % při 30 °C
    prostředí:neklimatizované bez agresivních plynů a par
    atmosfér. tlak:84 až 107 kPa
    prašnost:max. 1 mg/m3 částice max. 10 µm
    vibrace - odolnost:0,1 mm při 25 Hz
    Krytí dle ČSN 33 0330:   IP 00

    Deska ,je napájena ze zdroje, který odpovídá ČSN 36 9060. Kvalifikace obsluhy a údržby - pracovník poučený dle § 4 vyhlášky č. 50/78 Sb.


    Skladování

    Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí -5 až +35 °C a relativní vlhkost max. 75 %. Výrobky musí být skladovány v neporušeném obalu. Při vybalování systému (zvláště v zimním období) je nutné ponechat výrobek v přepravním obalu 4 - 5 hodin v pracovních podmínkách, aby nedošlo k orosení desek.


    Záruka

    Dodavatel ručí za jakost výrobku po dobu 6 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla poškozena hrubým nebo neodborným zásahem.



  17. Zapojení propojek

  18. 1)SA1určuje bazi spodniho hexačísla adresy desky
    1NC
    2X0 kanál 2
    3X2 kanál 1
    4X4 registr povolení přerušení
    5NC
    6X8 kanál 2
    7XA kanál 1
    8XC registr povolení přerušení

    2)SA2určuje bazi horního hexačísla adresy desky (sepnuto A=0)
    1A7
    2A5
    3A6
    4A4

    3)SA3určuje Baudové frekvence 2. kanálu
    1externí zdroj přenosové frekvence
    2váha 4
    3váha 2
    4váha 1
    N = 09600 Bd pro /16 (2400 Bd pro /64)
    N = 14800 Bd (1200 Bd)
    N = 22400 Bd (600 Bd)
    N = 31200 Bd (300 Bd)
    N = 4600 Bd (150 Bd)
    N = 5300 Bd (75 Bd)
    N = 6200 Bd (50 Bd)
    N = 7   externí frekvence

    4)   SA4určuje Baudové frekvence pro 1.kanál
    význam propojek stejný jako u SA3



  1. Rozpiska součástek

  2. D   Množství   Jedn.   Název
    11ksplošný spoj 150 x 140 3WA 396 05
    21ksX1konektor TY 517 6211
    32ksX2, X3konektor TY 513 3011

    rezistory

    1ksR1TR 191 47K/J
    11ksR2 - R12TR 191 4K7/J
    1ksR13TR 191 18K/J
    1ksR14TR 191 22K/J
    1ksR15TR 191 2K2/J
    1ksR16TR 191 1K/J
    1ksR17TR 191 180R/J
    1ksR18TR 191 180R/J
    1ksR19TR 191 2K2/J
    1ksR20TR 191 22K/J
    1ksR21TR 191 1K/J
    1ksR22TR 191 1K2/J
    1ksR23TR 191 1K2/J
    1ksR24TR 191 3K3/J
    1ksR25TR 191 68R/J
    1ksR26TR 191 2K7/J
    1ksR27TR 191 18K/J
    1ksR28TR 191 18K/J
    1ksR29TR 191 2K7/J
    1ksR30TR 191 68R/J
    1ksR31TR 191 3K3/J
    1ksR32TR 191 18K/J

    kondenzátory

    1ksC1TE 132 10M
    1ksC2TK 783 15n
    1ksC3TK 783 15n
    1ksC4TK 783 15n
    1ksC5TK 783 47n
    1ksC6TK 783 47n
    4ksC7 - C10TK 783 15n
    1ksC11TK 745 1n5
    1ksC12TK 795 150p
    1ksC13TK 795 150p
    1ksC14TK 745 1n5
    1ksC15TK 795 100p
    6ksC 16 - C21TK 783 15n
    1ksC22TK 783 15n

    integrované obvody

    1ksD1AK555LL1 /74LS32/
    1ksD2AK555LL1 /74LS32/
    1ksD3AK555LI1 (MH 74ALS08)
    1ksD4AMHB 8286
    1ksD5AK555ID7 /74LS138/
    1ksD6AK555SP1 /74LS85/
    1ksD1BMH 7403
    1ksD2BK555TM8 /74LS175/
    1ksD3BMHB 8251A
    1ksD4BMHB 8251A
    1ksD5BMH 74151
    1ksD6BMH 74151
    1ksD1CK155LA18 /75452/
    1ksD2C75154PC
    1ksD3CK555TL2 /74LS14/
    1ksD4CMH 7493A
    1ksD5CMH 7493A
    1ksD6CMH 7493A
    1ksD7CMH 7490A
    4ksD1D, D2D, D3D, D4D   75150PC
    1ksD5DK555LN1 /74LS04/
    1ksD6B75154PC

    tranzistory

    2ksVT1, VT2KC 507
    1ksVT3KC 307
    1ksVT4KC 507
    1ksVT5KC 307
    1ksVT6KC 507

    ostatní

    4ksVD1, VD2, VD3, VD4dioda KA 206
    4ksV1, V2, V3, V4optron WK 164 12
    1ksZpiezoel. krystalová. jednotka. 12,288 MHz/051321
    1ksSA1přepínač DIL TS 501 8181
    3ks5A2, 5A3, SA4přepínač DIL TS 501 4141



  3. Tabulka zapojení konektorů

  4. č.signál   význam   typ   č.signál   význam   typ
    12
    34
    56
    78RESRESETINP
    910IORčtení z portuINP
    1112IOWzápis do portuINP
    13AENpovolení adres   INP14
    15+5 VnapájeníNAP16+5 VnapájeníNAP
    17+5 VnapájeníNAP18+5 VnapájeníNAP
    190 VnapájeníNAP200 VnapájeníNAP
    2122
    2324
    2526
    2728
    29   30
    31D4dataBD32D3dataBD
    33D6dataBD34D5dataBD
    35D2dataBD36D7dataBD
    37D0dataBD38D1dataBD
    39A1adresaINP40A0adresaINP
    41A3adresaINP42A2adresaINP
    43A5adresaINP44A4adresaINP
    45A7adresaINP46A6adresaINP
    4748
    4950
    51+12 VnapájeníNAP52+12 VnapájeníNAP
    530 VnapájeníNAP540 VnapájeníNAP
    5556
    57-12 VnapájeníNAP58-12 VnapájeníNAP
    5960   Φ2hodiny Φ2 TTLINP
    6162INT0žádost o přeruš.   OUT
    Číslo konektoru:   X1Konektor: TY 517 6211
    Deska:DSP-1
    Klíčování:C6


    č.signál   význam   typ   č.signál   význam   typ
    1GNDnapájeníNAP2TDvysílaná dataV 24
    3RDčtená dataV 244RTSvysílač připraven.V 24
    5CTS"clear to send"V 246DSR"data set ready"V 24
    7GNDnapájeníNAP8
    910
    1112
    1314
    15BDvstup pomocného signálu   V 2416RDDčtená data ze smyčkyV 24
    1718
    19DATA OUT+   kladný výstup do smyčky20DTRkoncové zařízení připravenoV 24
    21DATA OUT-záporný výstup do smyčky22
    23DATA IN-záporný vstup ze smyčky24DATA IN+   kladný vstup z proudové smyčky
    2526
    2728
    29   30
    Číslo konektoru:   X2Konektor: TY 513 3011
    Deska:DSP-1
    Klíčování:A5


    č.signál   význam   typ   č.signál   význam   typ
    1GNDnapájeníNAP2TDvysílaná dataV 24
    3RDčtená dataV 244RTSvysílač připraven.V 24
    5CTS"clear to send"V 246DSR"data set ready"V 24
    7GNDnapájeníNAP8
    910
    1112
    1314
    15BDvstup pomocného signálu   V 2416RDDčtená data ze smyčkyV 24
    1718
    19DATA OUT+   kladný výstup do smyčky20DTRkoncové zařízení připravenoV 24
    21DATA OUT-záporný výstup do smyčky22
    23DATA IN-záporný vstup ze smyčky24DATA IN+   kladný vstup z proudové smyčky
    2526
    2728
    29   30
    Číslo konektoru:   X3Konektor: TY 513 3011
    Deska:DSP-1
    Klíčování:A6


    NAP– napájení
    INP– vstup
    OUT– výstup
    BD– vstup/výstup

    V 24– odpovídá RS 232C


    Obsazení vývodů konektoru

    Konektor: X1Číselný znak: TY 517 6211
    Počet osazených kontaktů: 34
    12
    34
    56
    78x
    910x
    1112x
    13x14
    15x16x
    17x18x
    19x20x
    2122
    2324
    2526
    2728
    2930
    31x      32x
    33x34x
    35x36x
    37x38x
    39x40   x
    41x42x
    43x44x
    45x46x
    4748
    4950
    51x52x
    53x54x
    5556
    57x58x
    59   60x
    6162x
    Obsazené vývody označeny: x


    Obsazení vývodů konektoru

    Konektory: X2, X3Číselný znak: TY 513 3011
    Počet osazených kontaktů: 14
    1x2x
    3x4x
    5x6x
    7x      8
    910
    1112
    1314
    15x16x
    1718
    19x20x
    21x22
    23x24x
    2526
    2728
    29   30
    Obsazené vývody označeny: x

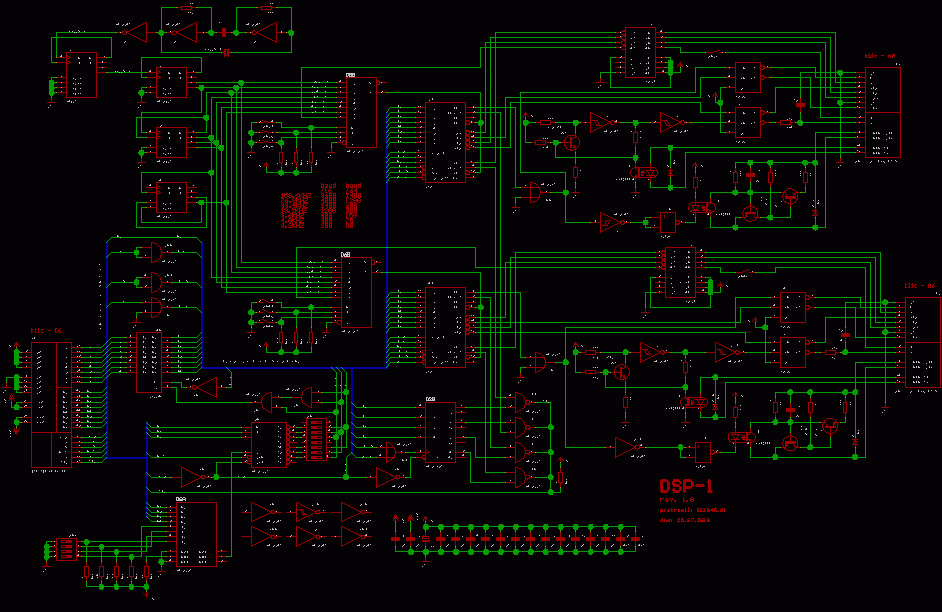

  5. Elektrické schéma


  6. Elektrické schéma DSP-1 a černobílá verze ZDE.

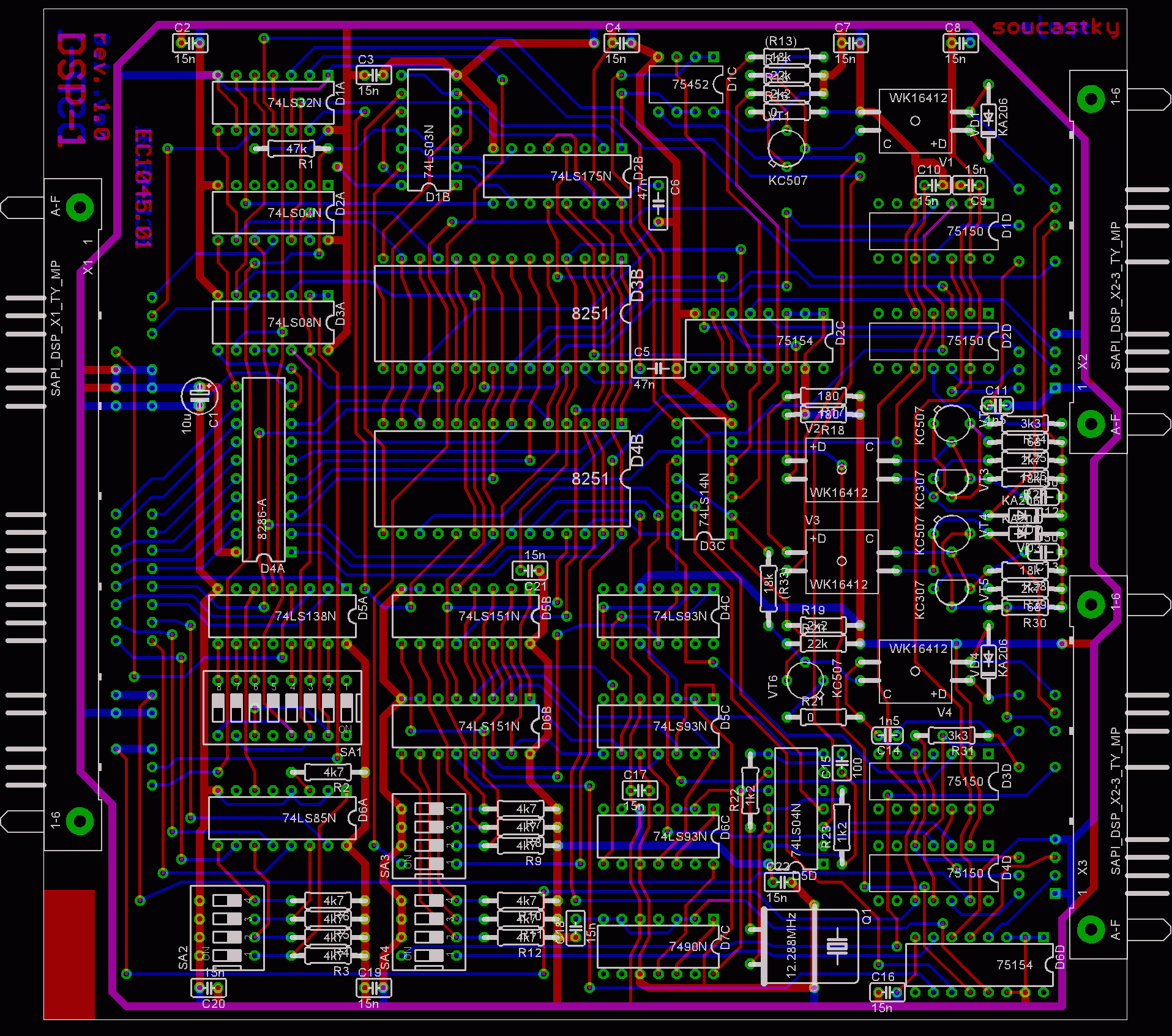

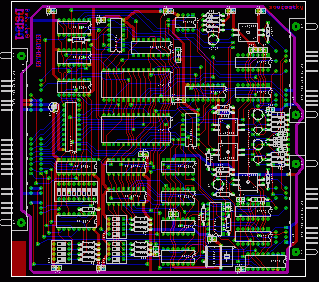

  7. Výkres osazeni


  8. Výkres sestavy
