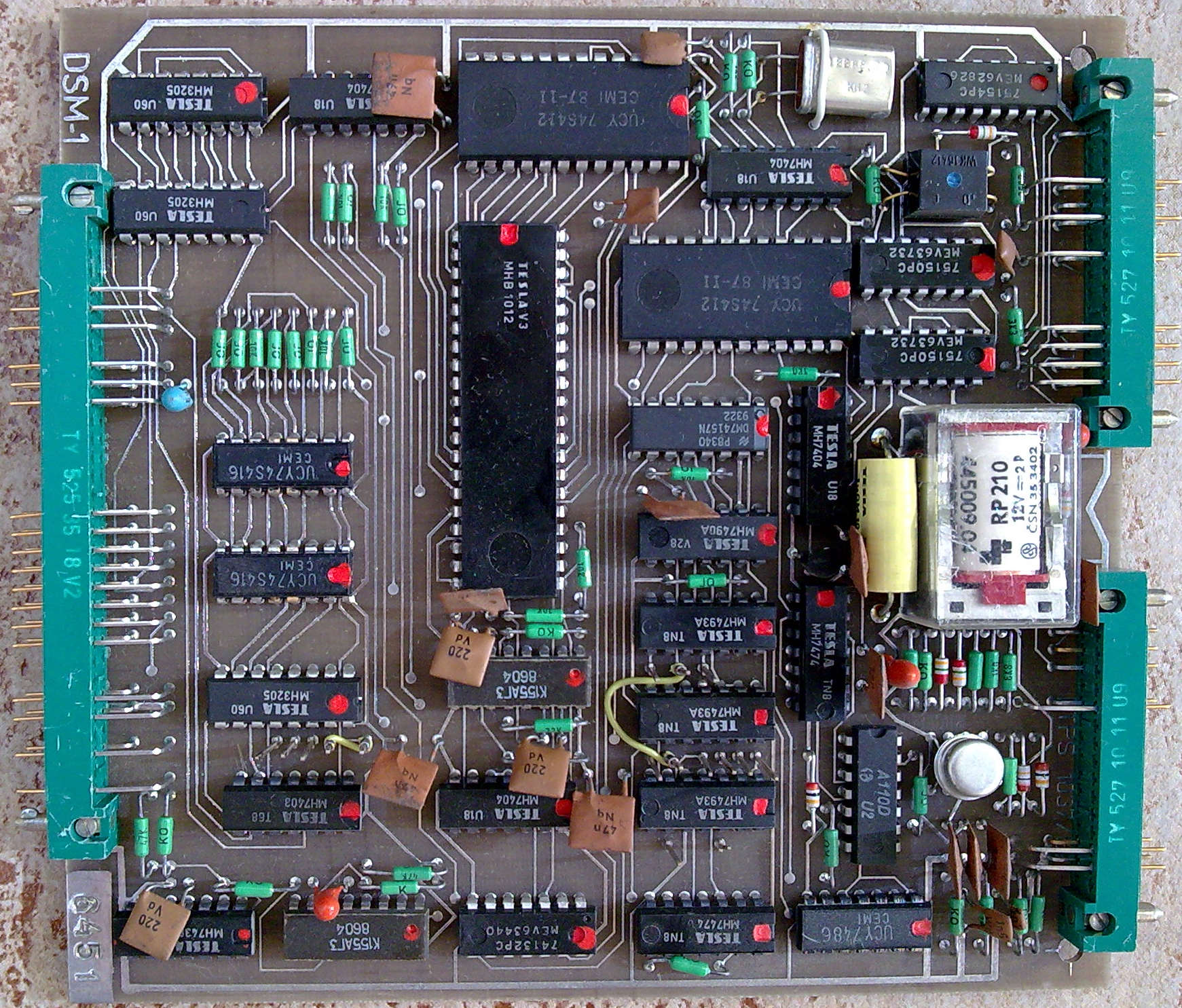

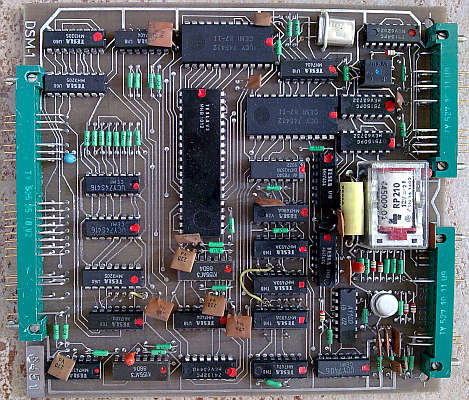

DSM-1


Deska DSM-1 je popsána ve více zdrojích. První uveřejněný popis je v AR/B 85/6 (Amatérské Rádio řada B (modré – pro konstruktéry), ročník 1985 číslo 6) kde je podrobnější popis funkce sériového modemu a popis oživení. Dále je popsána v dokumentaci dodávané k ZPS (ZPS-1, ZPS-2, ZPS-3 a nebo v dokumentaci dodávané s deskou).


OCR návodu DSM-1 z dokumentace pro ZPS-3

Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis funkce
  5. Programování
  6. Testováni
  7. Údržba a servis
  8. Všeobecné údaje

Přílohy :

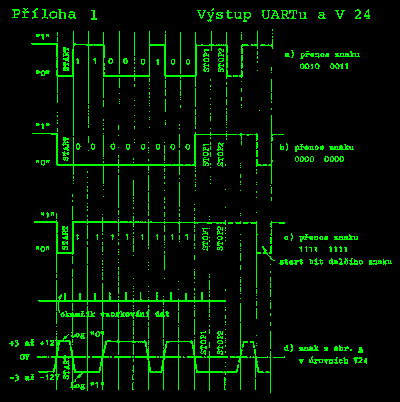

  1. Výstup UARTu a V24

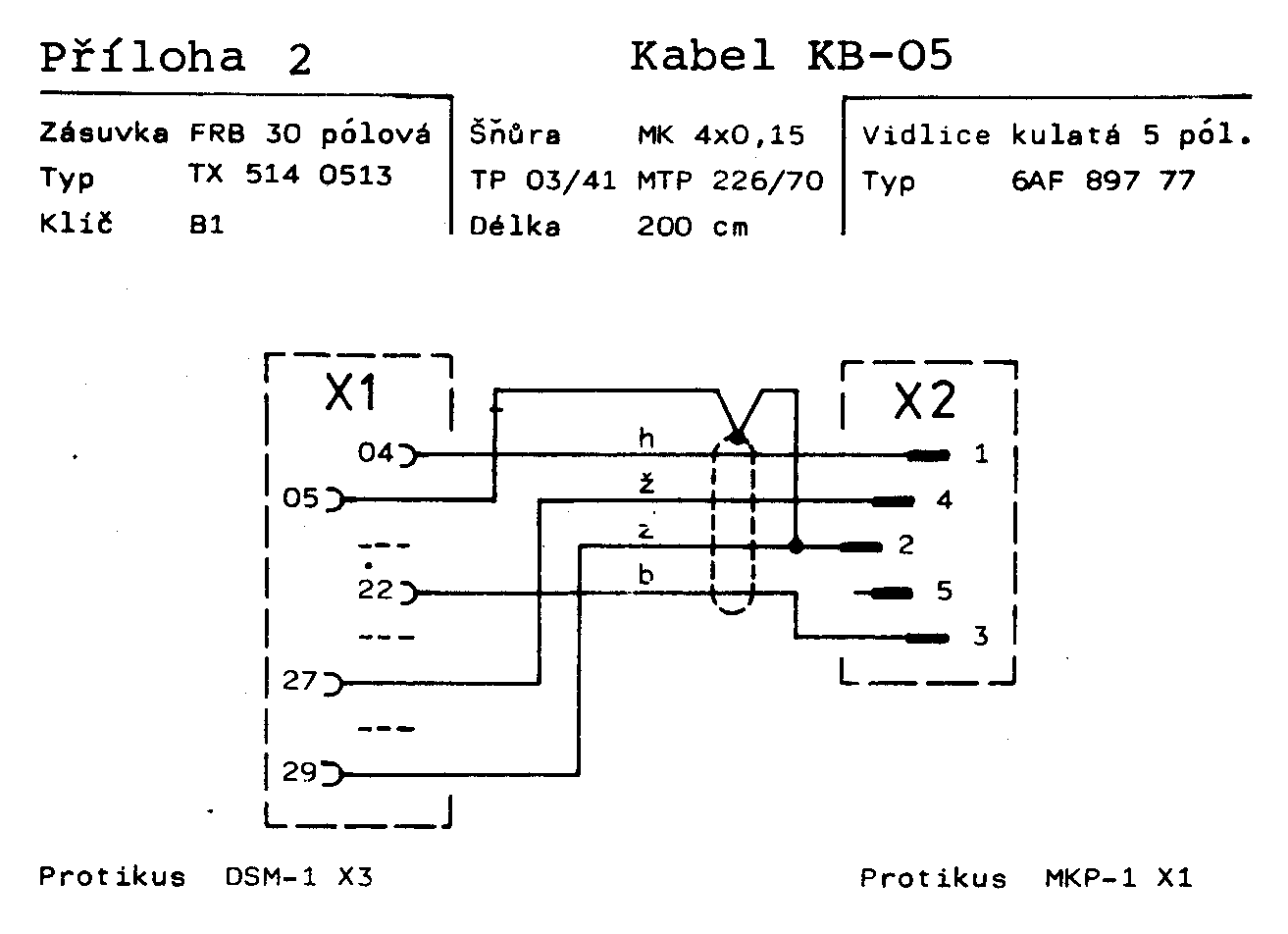

  2. Kabel KB-05
  3. Připojení terminálu VIDEOTON 52 100C

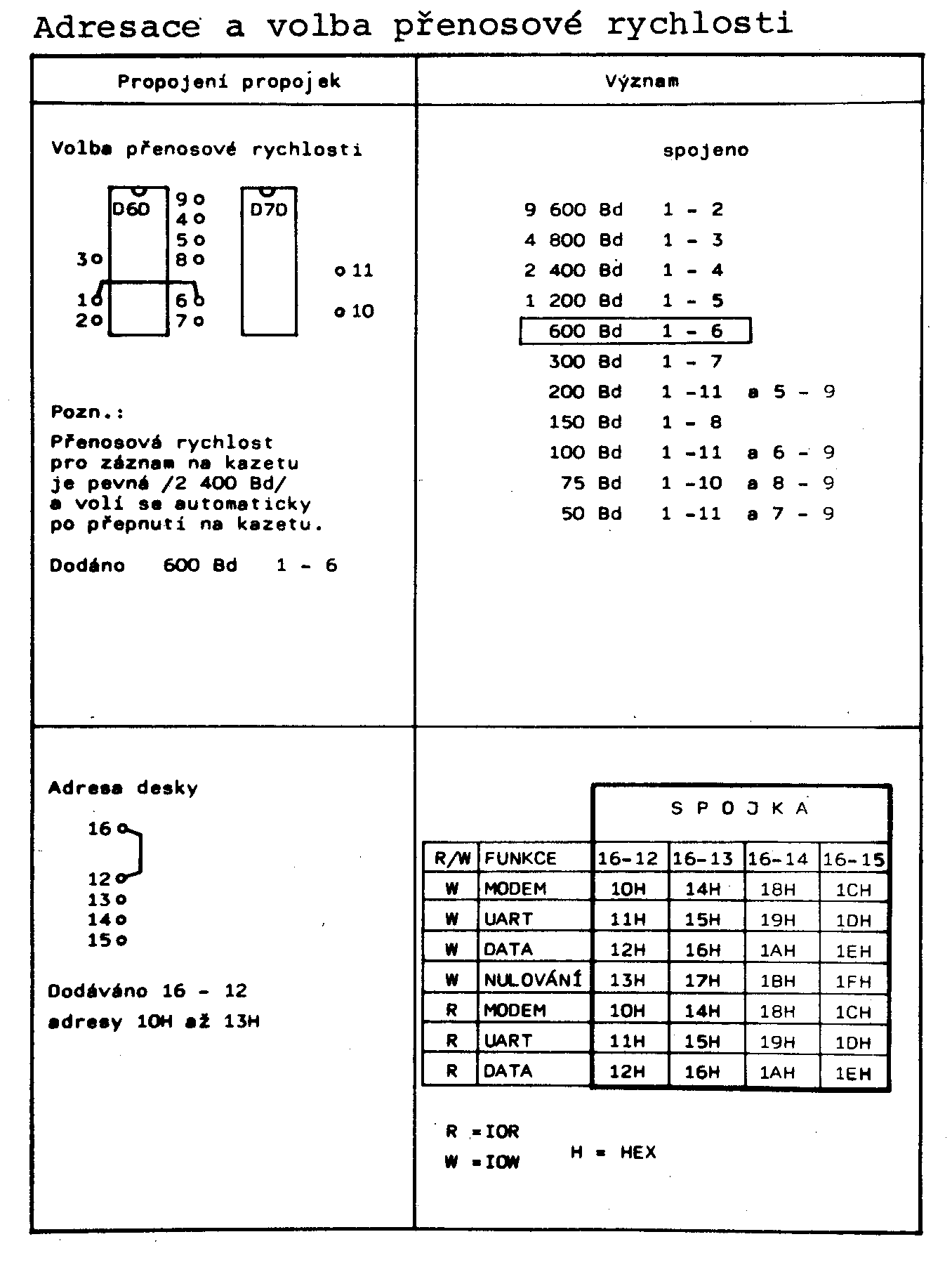

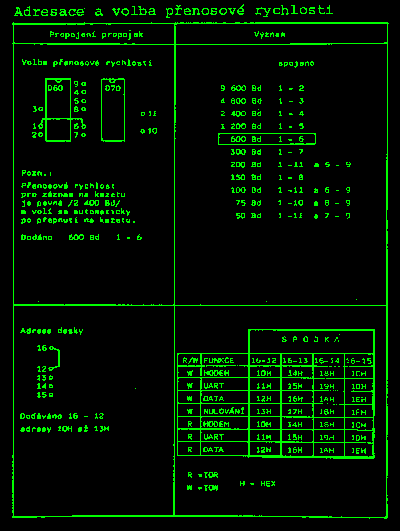

  4. Adresace a volba přenosové rychlosti
  5. Obsazení konektoru X1
  6. Obsazení konektoru X2
  7. Obsazeni konektoru X3
  8. Rozložení součástek
  9. Rozpiska součástek
  10. Schéma zapojení


  1. Úvod

    2. Deska DSM-1 slouží k připojení terminálu a kazetového magnetofonu k souboru SAPI-1. Prostřednictvím dálnopisného konvertoru DPK-1 umožňuje připojit místo terminálu dálnopisný stroj.

    Deska DSM-1 komunikuje s procesorem pomoct signálů sběrnice ARB-1.

    Je-li magnetofon vybaven externím ovládáním, lze je řídit pomocí kontaktů relé desky DSM-1. V opačném případě je nutno magnetofon řídit ručně.

    Pomocí sériového rozhraní lze připojit i jiný počítač, pokud bude vybaven stejným sériovým stykem.



  2. Technické parametry desky DSM-1

    3. Základní parametry desky

    Napájení :+ 5 V ± 5 % / 800 mA
    + 12 V ± 5 % / 70 mA
    - 12 V ± 5 % / 40 mA

    Rozměry :140 x 150 mm
    Způsob adresace :   IOR, IOW
    Použité adresy :10H až 13H /možno změnit na
    14H až 17H, resp, 18H až 1BH, resp.1CH až 1FH/

    Registry desky :10H - IOW - Řízení modemu
    11H - IOW - Řízení UARTu
    12H - IOW - Data k vysílání
    13H - IOW - Nulování
    10H - IOR - Stav modemu
    11H - IOR - Stav UARTu
    12H - IOR - Přijatá data


    Zátěže sběrnice

    vývod"L""H"
    vstupyA0, A10,5 mA0,02 mA
    D0 až D7   0,25 mA0,01 mA
    A2 až A70,25 mA   0,01 mA
    IOR1,25 mA0,09 mA
    IOW0,25 mA0,01 mA
    RES1,6 mA0,04 mA

    výstupy   D0 až D710 mA1 mA
    INT10 mA-


    Parametry připojení terminálu

    Obvod pro sériovou komunikaci   MHB 1012
    Způsob přenosu datsériový asynchronní
    Délka slovavolitelná programem 5, 6, 7 nebo 8 bitů
    Počet stop bitů1 nebo 2, u délky slova 5 bitů i 1,5 bitu
    Paritavolitelná programem /lichá, sudá, bez/
    Hlášení chybFE = chyba stop bitu
    DE = nepřevzetí přijatých dat
    PE = chyba parity

    PřerušeníOd přijatého znaku
    Od konce vyslaného znaku

    Přenosová rychlostnastavitelná 50, 75, 150, 200, 300, 600, 1200, 2400, 4800, 9600 Bd

    Výstupní signály V24vysílače 74 150 PC ± 8 V / ± 5 V min./
    BRK, DTR, RTS, TD

    Vstupní signály V24přijímače 75 154 PC ± 3 V
    CTS, DSR, DCD, RD


    Připojení kazetového magnetofonu

    Způsob záznamufázový
    Rychlost přenosu2400 bit/s
    Formát dat1 start bit
    8 datových bitů
    2 stop bity

    Výstupní napětíMIC6 mV
    AUX   300 mV

    Vstupní napětíEARmin.100mV


  3. Instalace

    4. Viz popis instalace systému - kapitola ZPS-3



  4. Popis funkce

    5. Dekodér adresy desky DSM-1 je řešen dvoustupňově, přičemž oba stupně jsou tvořeny obvody MH 3205 /D48, D1A a D2A/. Prvý stupeň dekodéru pracuje s adresami A2 až A7 a jeho výstupy jsou vyvedeny na špičky 12 až 15. Spojením špičky 16 s jednou z těchto špiček je přiváděn do druhého stupně dekodéru, který již ovládá jednotlivé registry desky.


    Obvod pro příjem a vysílání - UART je součástkou s vysokým stupněm integrace umožňující vysílání a příjem asynchronních signálů. Obvod použitý na desce je čs. produkce a má označení MHB 1012. Jak již bylo uvedeno UART umožňuje asynchronní přenos, t.j. přenos nevyžadující zvláštní synchronizační signál. Princip asynchronního přenosu spočívá ve vyslání startovacího impulsu na počátku každé přenášené kódové skupiny a ukončovacího impulsu na konci každé této skupiny. Tyto signály bývají označovány jako START bit a STOP bit a o asynchronním provozu se hovoří též jako o START-STOP provozu. Obvod UART v sobě obsahuje čítač, jehož vstupní kmitočet je 16 x vyšší než přenosová rychlost. Vzorkování přijímaného signálu je prováděno když čítač dosáhne hodnoty 8, t.j. uprostřed každé bitové pozice. Tím je zajištěno, že přijímaný signál může mít mírně odlišnou přenosovou rychlost než je rychlost předepsaná.

    Úkolem UARTu na desce DSM-1 je zajistit paralelně sériový a sériově paralelní převod vysílaných a přijímaných dat, doplnit START a STOP bit a signál vyslat resp. přijmout.


    Registr stavu modemu je realizován obvodem MH 3212 /D1C/. Nejnižší tři bity tohoto registru jsou přes převodník /D1E/ V24-TTL připojeny na tři výstupní signály terminálu nebo modemu /CTS, DSR a DCD/. Čtvrtý bit umožňuje číst přímo vstupní sériová data UARTu pro případ, že chceme zjistit stav BREAK představovaný dlouhou úrovní L na přenosovém vedení. Další tři bity stavového registru modemu umožňují přečíst do mikropočítače hlášení o chybách z obvodu UART. Poslední bit ohlašuje žádost DSM-1 o přerušení.


    Registr řízení modemu je opět tvořen obvodem MH 3212 /D2D/. Tento registr lze mikropočítačem naplnit jedním slovem, resp. lze jej vynulovat signálem RESET. Nejnižší dva bity jsou převodníkem TTL-V24 /D2E, D3E/ přivedeny na konektor X2 jako signály pro terminál nebo modem /RTS, DTR/. Třetí bit umožňuje vyslat stav BREAK a to v případě, kdy je uveden do stavu H. Čtvrtý.bit, je-li uveden do stavu L, blokuje příjem dat z magnetofonu. Pátý bit slouží k volbě práce s magnetofonem nebo terminálem. Výstup tohoto bitu ovládá multiplexor D3D, který přepíná vstup a výstup UARTu, hodiny UARTu a nulování čítače D6D buď pro práci s kazetou nebo s terminálem. Šestý bit registru ovládá spínač relé pro,dálkové ovládání kazetového magnetofonu. Poslední dva bity umožňují blokovat přerušení od skončení vysílání nebo příjmu znaku.


    Přerušovací systém desky DSM-1 umožňuje vyslat žádost o přerušení po skončení vysílání znaku /TBRE=1/ nebo po skončení příjmu znaku /DR=I/. Přerušení od přijmu, resp. od vyslání znaku lze blokovat a blokovat lze i obě přerušení. Počítač zjišťuje zdroj žádosti o přerušení pomocí registru stavu modemu.


    Obvod pro připojení dálnopisného konvertoru DPK-1 je na desce DSM-1 zastoupen pouze optoelektronickým oddělovačem signálu z konvertoru /V2/ a hradlem D4E a odporem R5 sloužícími pro buzení optočlenu v konvertoru DPK-1. Popsané obvody jsou určeny výlučně pro spolupráci s konvertorem a bez DPK-1 nesplňují žádné normy ani doporučení pro proudové smyčky.


    Generátor přenosových frekvencí je tvořen krystalovým oscilátorem 12,288MHz. Takto získaná frekvence je dělena v děličích na šestnáctinásobky přenosových rychlostí.. Rychlost záznamu na magnetofon je pevně zvolena a má hodnotu 2400 Bd. Rychlosti pro terminál, modem nebo dálnopis lze volit pomocí propojek - viz příloha.


    Obvody pro připojení magnetofonu pracují s přenosovou rychlostí 2400 Bd, což vyžaduje použití kvalitního magnetofonu a kvalitních kazet. Při použití obvodu pro připojení magnetofonu je blokován obvod pro připojení terminálu. Pokud by tato skutečnost byla při některých aplikacích na závadu, lze použít dvě desky DSM-1. Jednu pro magnetofon, druhou pro terminál

    Pro záznam na magnetofon byla zvolena fázová modulace při níž není kódován klidový stav, ale pouze změny tohoto stavu. Sériový signál přichází z obvodu UART na modulátor tvořený klopným obvodem D8D/5 a hradlem EX-OR D7E/8. Na výstupu tohoto modulátoru dochází ke změně fáze hodin 0 180° právě při změně signálu z H na L a z L na H. Po úpravě v odporovém děliči je pak výstup modulátoru přiveden na vstup magnetofonu.

    Při čtení z magnetofonu je přijímaný signál derivován v obvodech D7E/3 a D7E/6. Na výstupu derivačního obvodu jsou krátké impulsy vždy při průchodu signálu nulou. Je-li vzdálenost mezi impulsy 208 µs, nedošlo k žádné změně. Interval 416 µs indikuje fázovou změnu. Jako dekodér vzdálenosti impulsů slouží čítač D6D nulovaný impulsy z derivačního obvodu. Pokud tento čítač napočítá méně než 12, nedošlo ke změně. Naopak hodnota 12 a vyšší signalizuje přítomnost změny. Výskyt změny je pak vyhodnocen obvodem DSC/6, jehož výstup změní stav klopného obvodu, na jehož výstupu Q je již dekódovaný signál.



  5. Programování

    6. Deska DSM-1 má 4 adresy pro zápis a tři adresy pro čtení. Zápis do registrů se provádí instrukcí OUT, čtení instrukcí IN.

    Pro nastavení adresy desky DSM-1 slouží čtyři propojky, t.j. lze volit čtyři adresy a tedy použít v systému čtyři desky DSM-1. Z výroby je deska nastavena dle této kapitoly.


    Význam bitů registrů je následující



  6. Testování

    7. Deska DSM-1 je ve výrobním podniku testována pomocí specielních testů.



  7. Údržba a servis

    8. Viz Údržba a servis v kapitole ZPS-3.



  8. Všeobecné údaje

    9. Viz kapitola ZPS-3.

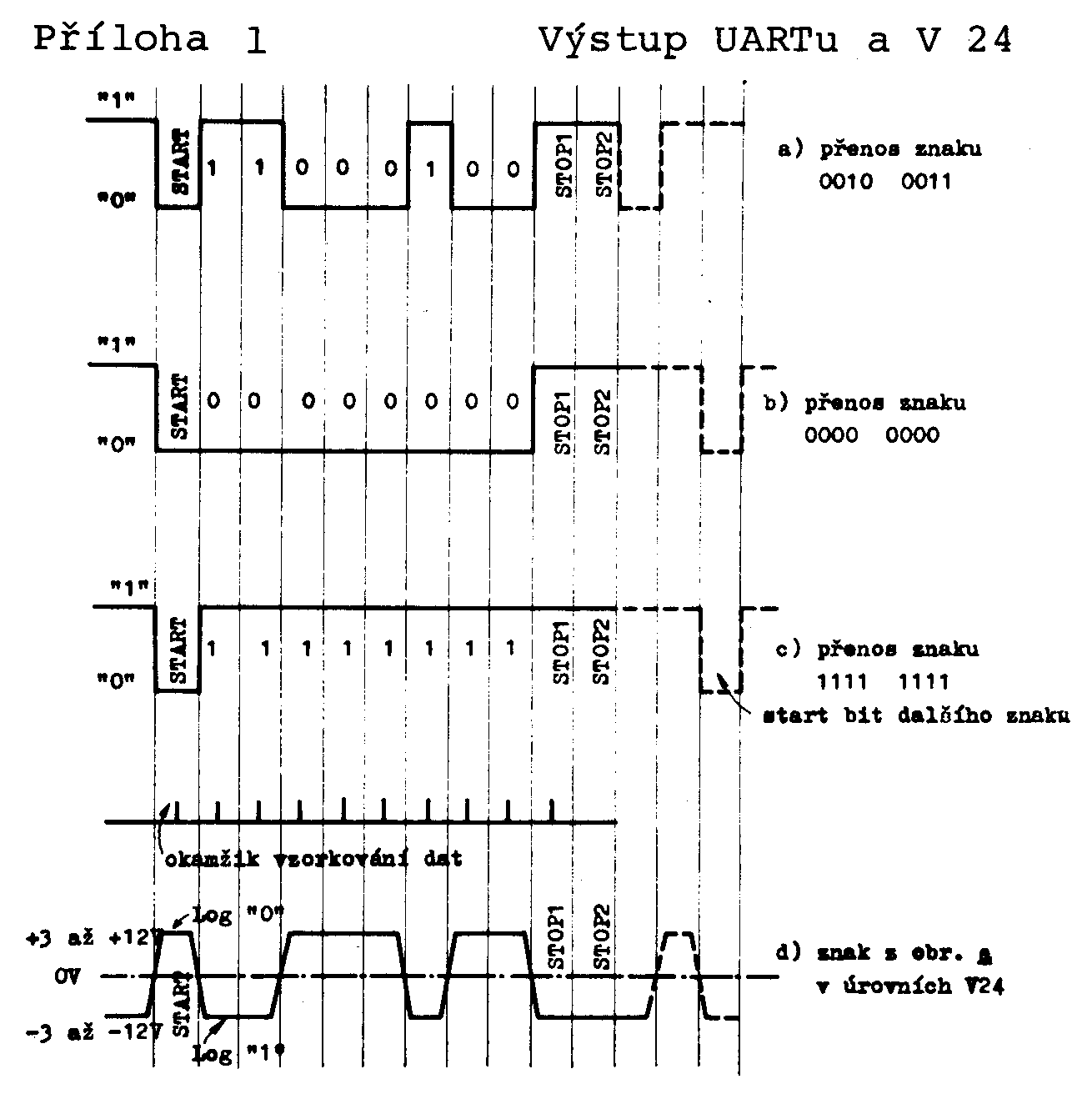

  1. Příloha


    2. Příloha 1

  2. Příloha

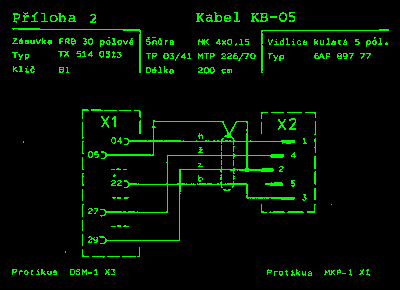

    3. Příloha 2 (KB-05)

  3. Příloha

    4. Připojení terminálu VIDEOTON 52 100C

    DSM-1 X2KonektorOznačeníSměr k
    Signál     FRB 30Z/A2    VIDEOTON    CCITT V24  Název  terminálu
    ZEM01A25101Ochranná zem–
    0 V07A24102Signálová zem–
    TD02A22103Vysílaná datado
    RD03A21104Přijímaná dataz
    RTS04A10105Výzva k vysílánído
    CTS05A13106Pohotovost k vysíláníz
    DSR06A14107Pohotovost termináluz
    DTR20A16108Pohotovost SAPI-1/DSM-1  do
    DCD08A23109Detektor přij. signáluz
     Pro připojení možno použít např. plochý vodič PNLY 9x0,15.


  4. Příloha


    5. Příloha 4

  5. Příloha

    6. Obsazení konektoru X1

    Č.SIGNÁL   NÁZEVTYP   Č.SIGNÁL   NÁZEVTYP
    62INT0Žádost o přeruš.   OUT61
    60   59
    58-12 VNapájeníNAP57-12 VNapájeníNAP
    5655
    540 VNapájeníNAP530 VNapájeníNAP
    52+12 VNapájeníNAP51+12 VNapájeníNAP
    5049
    4847
    46A6Adresa portuINP45A7Adresa portu   INP
    44A4Adresa portuINP43A5Adresa portuINP
    42A2Adresa portuINP41A3Adresa portuINP
    40A0Adresa portuINP39A1Adresa portuINP
    38D1DataBD37D0DataBD
    36D7DataBD35D2DataBD
    34D5DataBD33D6DataBD
    32D3DataBD31D4DataBD
    3029
    2827
    2625
    2423
    2221
    200 VNapájeníNAP190 VNapájeníNAP
    18+5 VNapájeníNAP17+5 VNapájeníNAP
    16+5 VNapájeniNAP15+5 VNapájeníNAP
    1413
    12IOWZápis do portuINP11
    10IORČtení z portuINP09
    08RESNulováníINP07
    0605
    0403
    0201
    Typ signálu:   INPvstupníBDobousměrný
    OUTvýstupní   NAPnapájení


  6. Příloha

    7. Obsazení konektoru X2

    Č.SIGNÁL   NÁZEVTYP   Č.SIGNÁL   NÁZEVTYP
    01ZEMSignál 101 CCITTV2402TDVysílená dataV24
    03RDČtená dataV2404RTSSignál 105 CCITTV24
    05CTSSignál 106 CCITT   V2406DSRSignál 107 CCITTV24
    070 VSignál 102 CCITTV2408DCDSignál 109 CCITT   V24
    09   10
    1112
    1314
    15RD(Pro dálnopis)SPC16RDDČtená data dáln.SPC
    1718
    19AVýstup na DPK-1SPC20DTRSignál 108 CCITTV24
    21KVýstup na DPK-1SPC22
    23-IVstup z DPK-1SPC24+IVstup z DPK-1SPC
    2526
    2728
    29S1TTL Reserva30
    Typ signálu:   V24přenosové úrovně V24
    SPC   speciální


  7. Příloha

    8. Obsazení konektoru X3

    Č.SIGNÁL   NÁZEVTYP   Č.SIGNÁL   NÁZEVTYP
    0102
    030 VZemANL04MICMikrofonní vstup   ANL
    050 VZemANL06AUXNahrávací vstupANL
    07   08
    0910
    1112
    1314
    1516
    1718
    1920
    210 VZemANL22EARVýst. pro sluch.ANL
    2324
    25K3Kontakty relé   SPC26
    27K2ovládáníSPC28
    29K1STOPSPC30
    Typ signálu:   ANLanalogový
    SPC   speciální


  8. Příloha

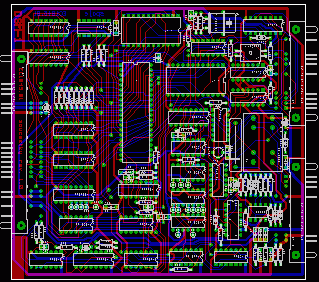

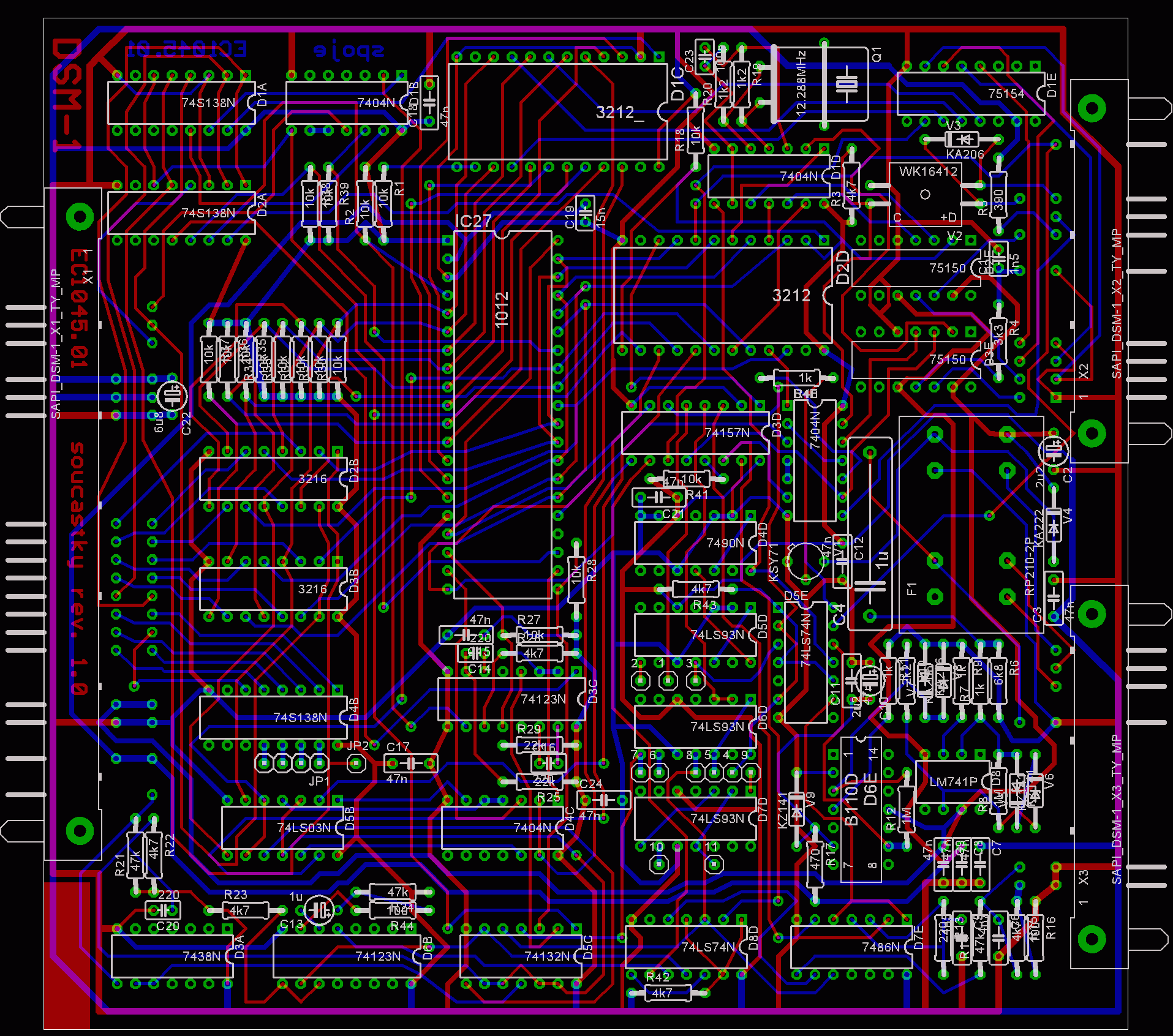

    9. Rozložení součástek

  9. Příloha

    10. Rozpiska součástek

    KsTypOznačeni polohopisnéNázev
    16XB 004 69deska PS oboustranná 140x150 mm
    166XA 474 101 -16kontakt ovíjecí pro spojky
    1TY 517 6211X1vidlice FRB 62 pólová klíč.C6
    1TY 513 3011X2vidlice FRB 30 pólová klíč A2
    1TY 513 3011X3vidlice FRB 30 pólová klič B1
    16XA 800 21pásek zkratovací pro FRB 62V
    26XA 800 20pásek zkratovací pro FRB 30V
    115Z64Z1piezoel.krystal.jednotka 12 288 kHz
    1RP 210 2P 12V   F1min.relé 12 V se 2 přep.kontakty

    30   Integrovaný obvod :
    1MAA 741D8Eoperační zesilovač
    1A 110 DD6Ediferenční rychlý komparátor
    3MH 3205D1A,D2A,D4B
    2MH 3212D1C,D2D
    2MH 3216D2B,D3B
    1MH 7403D5B
    4MH 7404D1B,D4C,D1D,D1E
    1MH 7438D3A
    2MH 7474D8B,D5E
    1UCY 7486D7E
    1MH 7490D4D
    3MH 7493D5D,D6D,D7D
    2UCY 74123D6B,D3C
    1UCY 74132D5C
    275150 PCD2E,D3E
    175154 PCD1E
    1UCY 74157D3D
    1MHB 1012D2C

    9Polovodič jiný
    1KSY 21V1tranzistor
    1WK 164 12V2optoel. spojovací člen
    3KZ 141V5,V6,V9zenerova dioda 4,8-5,4 V
    3KA 206V3,V7,V8dioda
    1KA 222V4dioda

    44Odpor 0,25 W tolerance 10 %:
    2TR 191 100RKR16,R44
    1TR 191 220RKR13
    1TR 191 390RKR5
    1TR 191 470RKR17
    4TR 191 1K0KR7,R9,R11,R40
    2TR 191 1K2KR19,R20
    1TR 191 2K2KR10
    1TR 191 3K3KR4
    6TR 191 4K7KR3,R15,R22,R23,R26,R42
    1TR 191 6K8KR6
    17TR 191 10KKR1,R2,R18,R27,R28,
    R30-R39,R41,R43
    2TR 191 22KKR25,R29
    4TR 191 47KKR12,R14,R21,R24
    1TR 191 1M0KR8

    24Kondenzátor :
    1TK 795 100pC23keramický
    3TK 795 220pC14,C16,C20keramický
    1TK 783 4n7C6keramický
    1TK 783 15n C19keramický
    11TK 783 47nC3,C7,C8,C9,C11,
    C12,C15,Cl7,C18,C21,C24    		keramický
    2TK 745 1n5C1,C5keramický
    1TC 215 1µ0C4metal.polyesterový 100 V
    1TE 215 1µ0C13tantalový kapkový 40 V
    2TE 123 2µ2C2,C10tantalový kapkový 16 V
    1TE 121 6µ8C22tantalový kapkový 6,3 V
    Deska je dodávána s propojenými spojkami
    1 - 6přenosová rychlost 600 Bd
    12 - 16   adresa desky 10H...13H


  10. Příloha

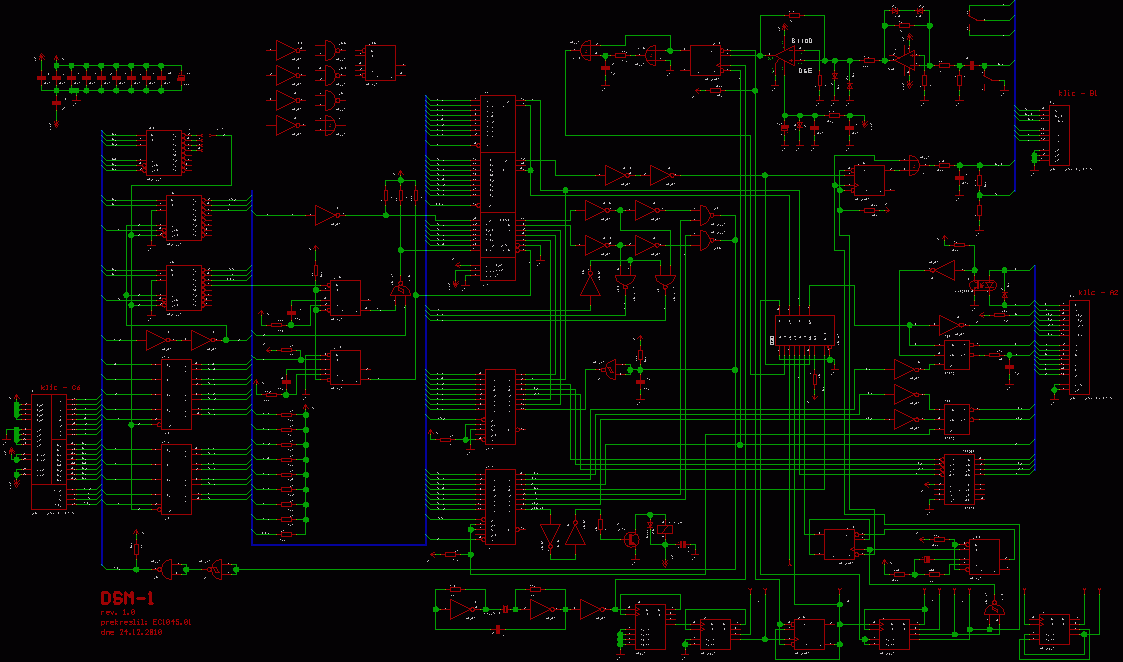

    11. Schéma DSM-1 a černobílá verze ZDE.
