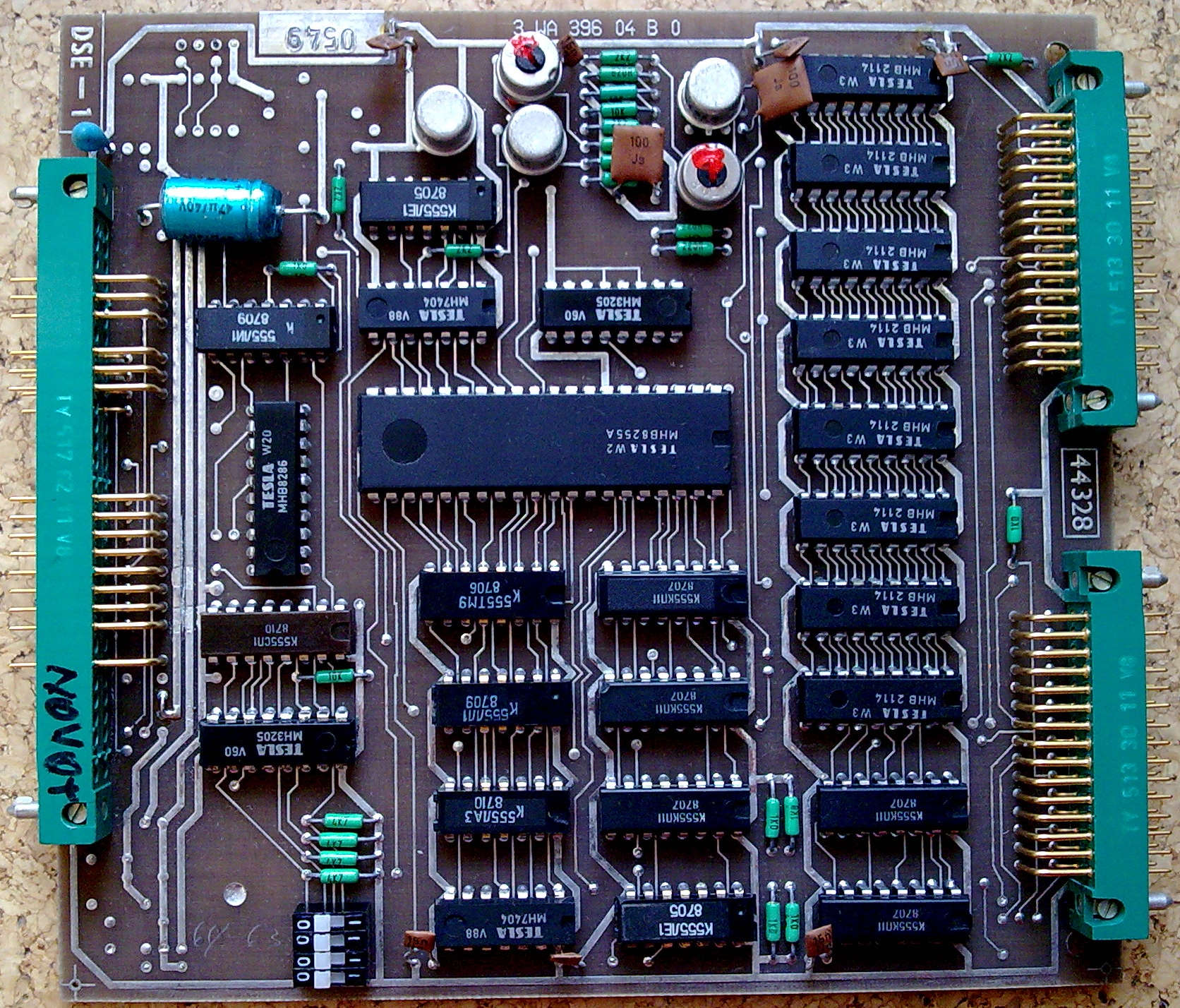

DSE-1



OCR návodu DSE-1

SAPI-1     3WK 055 04, 3WK 055 07     DSE-1A, 1B



DESKA SIMULÁTORU A PROGRAMÁTORU EPROM

3WK 055 04

3WK 055 07











TESLA ELSTROJ     TESLA BLATNÁ     TESLA ELTOS-DIZ







Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis zapojení
  5. Programování
    1. Popis základního programového vybavení
    2. Příklad použití DSE-1 pro vývoj programu
  6. Testování
  7. Údržba a servis
  8. Všeobecné údaje
  9. Zapojení propojek

Přílohy:

  1. Rozpiska součástek
  2. Tabulka zapojení konektorů
  3. Elektrické schéma
  4. Výkres sestavy


  1. Úvod
  2. Deska simulátoru a programátoru EPROM DSE-1 je určena pro mikropočítačový systém SAPI-1 v sestavě ZPS-2, resp. ZPS-3. Ve spojení s příslušným programovým vybavením, jehož rozsah představuje 2 KB, se stává velice cenným prostředkem pro vývoj a odladění programového vybavení mikroelektronických aplikací bez ohledu na typ mikroprocesoru, resp. jednočipového mikropočítače užitého ve vyvíjené aplikaci. Deska DSE-1 je s výhodou využitelná i pro odladění např. generátoru znaků pro displej nebo tiskárnu. Použití desky DSE-1 tedy odstraňuje zdlouhavé a pracné několikráte se opakující nahrávání a mazání pamětí EPROM při vývoji programového vybavení. Deska DSE-1 umožňuje simulovat obsah EPROM paměti typu 2716, resp. 2732, tedy typů perspektivních. Výhodou desky DSE-1 je i skutečnost, že simulátorem odladěné programové vybavení je možno nahrát do paměti EPROM uvedených typů a zabránit tak zbytečným chybám při přenosu dat ze systému SAPI-1 do nahrávacího zařízení. Cenným přínosem desky DSE-1 je i fakt, že pro vývoj aplikačního programového vybavení je možno využívat všech dostupných programových prostředků sestav ZPS-2, resp. ZPS-3 - jedná se především o editory a překladače z vyšších programovacích jazyků. Další výhodou desky je i skutečnost, že umožňuje ovládání výstupu mapování adresného prostoru paměti (deska RAM-1 základní sestavy) a tím její použití v systému rozšiřuje adresový prostor paměti o dalších 64 KB. Tato skutečnost se s výhodou využije např. při použití desky grafického displeje DGD-1, jejíž 16 KB paměti již nemusí být na úkor paměti RAM systému. Uvažuje se s výrobou dvou alternativ:
    A - s vnitřním zdrojem programovacího napětí;
    B - s vnějším zdrojem programovacího napětí. Jako zdroj je možné použít nestabilizované napětí +30 v ze zdroje ZDR-1A.



  3. Technické parametry
  4. Napájení desky:+5 V ± 0,25 V
    +12 V resp. +30 V nestab.
    Odběr proudu:+5 V max. 1 A
    +12 V max. 100 mA (provedení A)
    Rozměry desky:140 x 150 mm
    Hmotnost:150 g
    Kapacita RAM simulátoru:4K byte
    Typy simulovaných a programovaných EPROM::   2716, 2732
    Způsob adresace na ARB-1:IOR, IOW



  5. Instalace
  6. Desku vyjmeme z obalu a překontrolujeme, zda nedošlo k poškození desky při přepravě. Dále zkontrolujeme kontakty konektoru FRB, zda nedošlo k mechanickému poškození.

    Překontrolujeme zapojení propojek (přepínačů) na desce, případně předěláme propojky podle potřeby. Význam a zapojení propojek je uvedeno v příloze.

    Překontrolujeme, zda deska nezpůsobí překročení max. odběru napájecích zdrojů systému nebo povolené zátěže sběrnice.



  7. Popis zapojení
  8. Pro uchování simulovaných hodnot je na desce DSE-1 použita statická paměť RAM o velikosti 4 KB sestavená z 8 kusů obvodů MHB 2114. Srdcem desky je obvod MHB 8255A, který slouží k adresaci i pro datové přenosy mezi pamětí RAM na desce DSE-1 a systémovou dynamickou pamětí RAM na desce RAM-1. Přístup do paměti RAM na desce DSE-1 je realizován pomocí instrukcí pro práci s perifériemi (IOW, IOR). Jako dekodér adres je použit obvod K 555SP1 (74LS85), který komparuje vyšší čtveřici adresových bitů proti propojkami předvolené hodnotě. Na základě logického stavu bitů A2, A3 je aktivován příslušný obvod na desce DSE-1. Dekodér těchto dvou bitů tvoří obvod K 555ID7 (74LS138). Obousměrný oddělovač dat tvoří obvod MHB 8286. Řídící slova pro jednotlivé režimy funkce desky DSE-1 jsou ukládány do registru K 555LM9 (74LS174). Jedná se o řídící signály pro zdroj programovacího napětí, pro řízení přijímače a vysílače dat a pro ovládání mapování adresného prostoru paměti, činnost desky DSE-1 je možno rozdělit na dva- pracovní stavy. Ve stavu OFF LINE má do paměti RAM na desce přístup procesor a může tak měnit nebo kontrolovat stav simulovaných dat. V režimu ON LINE má do paměti RAM na desce přístup "objímka" EPROM, odkud přicházejí adresy a chip select a kam se vybavují data. Při přechodu do režimu ON LINE se přepnou porty MHB 8255A, odkud se jinak generují adresy, na vstupní a odpojí se tak od paměti. Stejným způsobem jsou multiplexována data. Programátor je tvořen z velké části stejnými obvody jako simulátor. Programovací napětí z vnějšího zdroje je stabilizováno obvodem MAA 723 na hodnotu 24 V, které je nastaveno potenciometrem P2. Potenciometrem P1 je nastavena úroveň 5 V potřebná pro režim čtení obsahu paměti EPROM. Externí zdroj programovacího napětí je nutno připojit na linku 50 sběrnice ARB-1. S výhodou je možno využít nestabilizovaného napětí ze zdroje ZDR-1A, které je k dispozici na zadních svorkách zdroje označených N.



  9. Programování
  10. Pro adresaci využívá deska DSE-1 5 adres v adresným prostoru periférií. Horní půl byte adresy je volitelný propojkami na desce, dolní půl byte má pevné přiřazený význam:

    0   port A MHB 8255
    1port B MHB 8255
    2port C MHB 8255
    3control word MHB 8255
    4registr 74LS174


    registr:port A   MHB 8255
    adresa:   X0
    směr:IOR, IOW

    | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |


    registr:port B   MHB 8255
    adresa:   X1
    směr:IOW

    | A7 | A6 | A5 | A4 | A3 | A2 | A1 | A0 |


    registr:port C   MHB 8255
    adresa:   X2
    směr:IOW

    R/W | PROG.PULS | EN | WR | A11 | A10 | A9 | A8 |


    registr:řízení MHB 8255
    adresa:   X3
    směr:IOW, IOR

    | MSF | MS2 | MS1 | PA | PCh | MS | PB | PC1 |

    kde:   MSPnastavení modu   0bitové operace
    1druh provozu
    MS2, MS1   mod skupina A00mode 0
    01mode 1
    1X   mode 2
    PAport A - směr0výstup
    1vstup
    PChport C high0výstup
    1vstup
    MSmod skupina B0mode 0
    1mode 1
    PBport B - směr0výstup
    1vstup
    PC1port C low0výstup
    1vstup


    registr:řízení desky (74LS174)
    adresa:   X4
    směr:IOW

    | X | X | MAP | LED | ONLD | ONLA | U25V | U0V |

    kde:   Xnepoužito
    MAPvýstup mapování paměti   01 . 64 KB
    12. 64 KB
    LEDindikace programování0LED nesvítí +)
    1LED svítí +)
    ONLD   uvolnění dat simulace03. stav
    1uvolněno
    ONLAuvolnění adres simulace03. stav
    1uvolněno
    U25Vprogramovací napětí0+5 V
    1+25 V
    U0Vprogramovací napětí0   0 V
    1+5 V

    +) alternativně v kabelu programátoru




    1. Popis základního programového vybavení
    2. Základní programové vybavení pro desku DSE-1 tvoří 2 KB strojového kódu. Tento program je uložen ve dvou kusech EPROM MHB 2708, které je možno umístit na desku REM-1 nebo po přehrání do paměti 2716 i na desku JPR-1. Komunikace s uživatelem po odstartování probíhá prostřednictvím menu.

      Jsou umožněny tyto akce:

      Transfer- přenos obsahu EPROM do dynamické RAM od zadané adresy v zadaném rozsahu
      Simulate- přesun bloku 4 KB z dynamické RAM systému od zadané adresy do RAM desky a přechod do režimu ON LINE
      Program- programování EPROM 2716 resp. 2732 obsahem z dynamické RAM od zadané adresy v zadaném rozsahu
      Recall- přetažení obsahu RAM na desce DSE-1 do systémové RAM od zadané adresy v zadaném rozsahu
      Compare- komparace obsahu EPROM s obsahem systémové RAM od zadané adresy v zadaném rozsahu
      Alternate- modifikace obsahu systémové RAM od zadané adresy
      Dump- výpis obsahu systémové RAM v zadaném rozsahu
      Fill- naplnění systémové RAM v zadaném rozsahu zadanými daty
      Kontrola- kontrola smazání EPROM v zadaném rozsahu
      Exit- návrat do MONITORU
      Zkouška- test funkcí desky


    3. Příklad použití DSE-1 pro vývoj programu
    4. Desku DSE-1 vsuňte do volné pozice ve vaně JZS-1. EPROM s programovým vybavením DSE-1 zasuňte do desky REM-1 od pozice 1000H resp. na desku JPR-1 (pouze verze 2716). Připojte kabeláž programátoru a simulátoru ke konektorům X2, X3 desky DSE-1. Koncovku kabelu simulátoru zasuňte do patice pro EPROM na desce zařízení, jehož programové vybavení vytváříte. Zapněte počítač SAPI-1 a vytvořte a odlaďte program pomocí systému TOOL.SYS V4.0. Zjistěte počáteční a koncovou adresu strojového kódu vašeho programu. Základní programové vybavení DSE-1 odstartujte příkazem G = 1000. Po zobrazení nabídky zvolte variantu S, ve které budete vyzváni k zadání počáteční adresy v RAM systému, na které začíná aplikační strojový kód. Nyní můžete vyzkoušet činnost programu v aplikačním zařízení. Pokud zjistíte chybu opravitelnou na úrovni strojového kódu, využijte volbu A, při závažnější chybě volbu E a opětovné odstartování TOOLu z MONITORu. Po odladění programu vsuňte do objímky programátoru smazanou paměť EPROM 2716 a stiskněte K. Po zadání rozsahu kontroly EPROM (0 – 7FF), proběhne kontrola stavu smazání paměti a je zobrazen její výsledek. Pokud je paměť čistá, stiskněte P. Zadejte počáteční a koncovou adresu RAM, kde je uložen strojový kód a počáteční adresu EPROM, od které se začne programovat. Programování trvá cca 2,5 min. Ke kontrole naprogramování je vhodné využít volbu C s následným zadáním rozsahu komparace a oblasti v RAM, která se porovnává. Pokud je vše v pořádku, jemožno EPROM zasunout do zařízení místo koncovky simulátoru a vývoj programového vybavení je považován za ukončený.



  11. Testování
  12. Deska je ve výrobním podniku testována pomocí speciálních testů. K ověření funkce systému SAPI-1 slouží "Test systému" TSX, který.je popsán v Návodu k obsluze a užití souboru SAPI-1 a jé dodáván na magnetofonové kazetě jako zvláštní příslušenství souboru.



  13. Údržba a servis
  14. Údržba desky spočívá v udržování kontaktu FRB konektoru. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice systému je nutno zkontrolovat, zda nejsou špičky konektoru ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DIZ prostřednictvím servisních středisek. V případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.



  15. Všeobecné údaje

  16. Pracovní podmínky:   teplota okolí:+5 až +40 °C
    relativní vlhkost:40 až 80 % při 30 °C
    prostředí:neklimatizované, bez agresivních plynů a par
    atmosférický tlak:84-107 kPa
    prašnost:max. 1 mg/m3 částice max. 10 /µm
    vibrace - odolnost:   0,1 mm při 25 Hz

    Krytí dle ČSN 33 0330 je IP 00.

    Deska je napájena ze zdroje, který odpovídá ČSN 36 9060.

    Kvalifikace obsluhy a údržby - pracovník poučený dle § 4 vyhl. č. 50/78 Sb.


    Skladování

    Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí -5 až +35 °C a relativní vlhkost max. 75 %. Výrobky musí být skladovány v neporušeném obalu. Při vybalování systému (zvláště v zimním období) je nutné ponechat výrobek v přepravním obalu 4-5 hodin v pracovních podmínkách, aby nedošlo k orosení desek.


    Záruka

    Dodavatel ručí za jakost výrobku po dobu 6 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla poškozena hrubým nebo neodborným zásahem.


    Deska DSE-1 představuje velice účinný prostředek pro vývoj, aplikačního programového vybavení pro mikroelektronické aplikace bez ohledu na typ použitého mikroprocesoru resp. jednočipového mikropočítače. Zařazením desky DSE-1 do systému SAPI-1 se tento stává vývojovým systémem.

  17. Zapojení propojek
  18. Spínači DIL, resp. propojkami S 1/1 až S 1/4 na desce, se nastaví horní hexačíslice adresy desky. Implicitní nastavení (tj. bez propojek, resp. všechny spínače v 0) je F hexa.



  1. Rozpiska součástek
  2. D   Množství   Jedn.   Název
    11ksplošný spoj 150 x 140 3WA 396 04
    21ksX1konektor TY 517 6211
    31ksX2konektor TY 513 3011
    41ksX3konektor TY 513 3011

    rezistory

    1ksR1TR 191 2K2/J
    1ksR2TR 191 1K/J
    1ksR3TR 191 2K2/J
    1ksR4TR 191 2K2/J
    1ksR5TR 191 2K2/J
    1ksR6TR 191 820/J
    1ksR7TR 191 10/J
    1ksR8TR 191 10K/J
    1ksR9TR 191 2K2/J
    1ksR10TR 191 39K/J
    1ksR11TR 191 2K2/J
    1ksR12TR 191 2K2/J
    1ksR13TR 191 220/J
    1ksR14TR 191 220/J
    1ksR15TR 191 10K/J
    R16- neosazen
    R17- neosazen
    R18- neosazen
    1ksR19TR 191 4K7/J
    1ksR20TR 191 4K7/J
    1ksR21TR 191 4K7/J
    1ksR22TR 191 4K7/J
    1ksR23TR 191 1K/J
    1ksR24TR 191 1K/J
    1ksR25TR 191 1K/J
    1ksR26TR 191 1K/J
    1ksR27TR 191 1K/J

    kondenzátory

    1ksC1TE 986 50M
    C2, C3- neosazeny
    1ksC4TE 131 6M8
    C5- neosazen
    1ksC6TK 795 100
    C7 - C11- neosazeny
    1ksC12TK 795 100
    1ksC13TK 783 15n
    1ksC14TK 783 15n
    1ksC15TK 783 15n
    1ksc16TK 783 15n
    1ksC17TK 783 15n
    1ksC18TK 783 15n
    1ksC19TK 783 15n
    C20, C21- neosazeny

    integrované obvody

    1ksD2AK 555LI1 (MH 74ALS08)
    1ksD3AMHB 8286
    1ksD4AK 555SP1
    1ksD5AK 555ID7
    1ksD1BK 555LE1
    1ksD2BK 555LN1
    1ksD3BK 555TM9
    1ksD4BK 555LL1
    1ksD5BK 555LA3 (MH 74ALS00)
    1ksD6BK 555LN1
    1ksD1CK 555ID7
    1ksD2CMHB 8255A
    3ksD3C, D4C, D5CK 555KP11
    1ksD6CK 555LE1
    8ksD1D - D8DMHB 2114
    2ksD9D, D10DK 555KP11
    1ksV6MAA 723

    ostatní

    1ksV1tranzistor KFY 46
    1ksV2tranzistor KFY 46
    1ksRP1proměnný rezistor TP 095 470
    1ksRP2proměnný rezistor TP 095 4K7
    1ksSP1spínač TS 501 4141

    Pozn.: neosazen - provedení B



  3. Tabulka zapojení konektorů
  4. č.signál   názevtyp   č.signál   názevtyp
    12
    34
    56
    78RESresetINP
    910IORčtení z portuINP
    1112IOWzápis do portuINP
    1314
    15+5 VnapájeníNAP16+5 VnapájeníNAP
    17+5 VnapájeníNAP18+5 VnapájeníNAP
    190 VnapájeníNAP200 VnapájeníNAP
    21MAP1mapování   OUT22
    2324
    2526
    2728
    2930
    31D4dataBD32D3dataBD
    33D6dataBD34D5dataBD
    35D2dataBD36D7dataBD
    37D0dataBD38D1dataBD
    39A1adresaINP40A0adresaINP
    41A3adresaINP42A2adresaINP
    43A5adresaINP44A4adresaINP
    45A7adresaINP46A6adresaINP
    4748
    4950+30 Vnestab. napětí   NAP
    5152
    5354
    5556
    5758
    59   60
    6162
    Číslo konektoru:   X1Konektor: TY 517 6211
    Deska:DSE-1B
    Klíčování:C6


    č.signálnázevtyp   č.signálnázevtyp
    1PD6data 6BD2PD4data 4BD
    3PD5data 5BD4PD7data 7BD
    5PA9adresa 9OUT6PA3adresa 3OUT
    7PA8adresa 8OUT8PA5adresa 5OUT
    9PA4adresa 4OUT10PA10adresa 10OUT
    11PA11adresa 11 - 2732OUT12OEuvolnění výstupu   OUT
    13LED 2indikace map.OUT14PA6adresa 6OUT
    15Vcc+5 VNAP16LED1indikace progr.OUT
    17GND0 VNAP18CE 2716výběr pro 2716OUT
    19GND0 VNAP20CE 2732   výběr pro 2732OUT
    21PA1adresa 1OUT22PA0adresa 0OUT
    23PA7adresa 7OUT24PA2adresa 2OUT
    25OE/Vpp   uvolnění/progr. nap. 2732   OUT26Vppprogr. nap. 24 VOUT
    27PD2data 2BD28   PD0data 0BD
    29   PD3data 3BD30PD1data 1 - progr.BD
    Číslo konektoru:   X2Konektor: TY 513 3011
    Deska:DSE-1B
    Klíčování:A1


    č.signál   názevtyp   č.signál   názevtyp
    1CS1výběr 2716/1, 2732   INP2OE1uvol. 2716/1, 2732   INP
    3CS2výběr 2716/2INP4OE2uvol. 2716/2INP
    5SA3adresa 3INP6SA2adresa 2INP
    7SA7adresa 7INP8SA4adresa 4INP
    9SA0adresa 0INP10SA6adresa 6INP
    11SA11adresa 11 - 2732INP12SA10adresa 10INP
    13SA8adresa 8INP14SA5adresa 5INP
    15SA1adresa 1INP16SA9adresa 9INP
    17SD0data 0 - simulát.OUT18SD2data 2OUT
    19GND0 VNAP20SD1data 1OUT
    21GND0 VNAP22SD3data 3OUT
    23GND0 VNAP24SD6data 6OUT
    25GND0 VNAP26SD5data 5OUT
    27GND0 VNAP28   SD7data 7OUT
    29   GND0 VNAP30SD4data 4 - simulát.OUT
    Číslo konektoru:   X3Konektor: TY 513 3011
    Deska:DSE-1B
    Klíčování:A3


    NAP- napájení
    INP- vstup
    OUT- výstup
    BD- vstup/výstup



  5. Obsazení vývodů konektoru
  6. Číslo konektoru:   X1Konektor: TY 517 6211
    Počet osazených kontaktů:27

    12
    34
    56
    78X
    910X
    1112X
    1314
    15X16X
    17X18X
    19X20X
    21X   22
    2324
    2526
    2728
    2930
    31X32X
    33X34X
    35X36X
    37X38X
    39X40X
    41X42X
    43X44X
    45X46X
    4748
    4950X
    5152
    5354
    5556
    5758
    59   60
    6162

    Obsazené vývody označeny: X

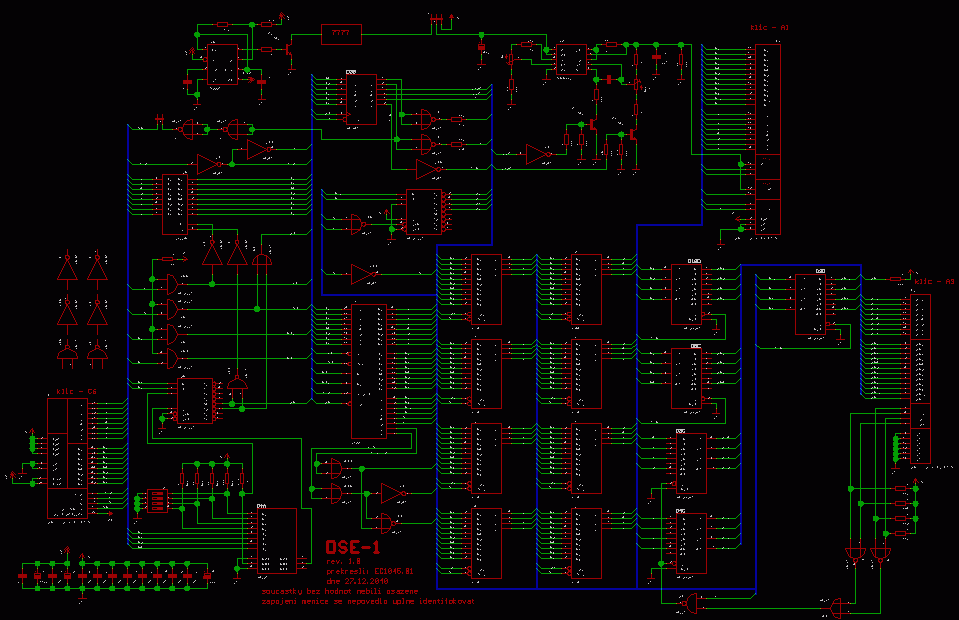

  7. Elektrické schéma

  8. Elektrické schéma DSE-1 a černobílá verze ZDE.

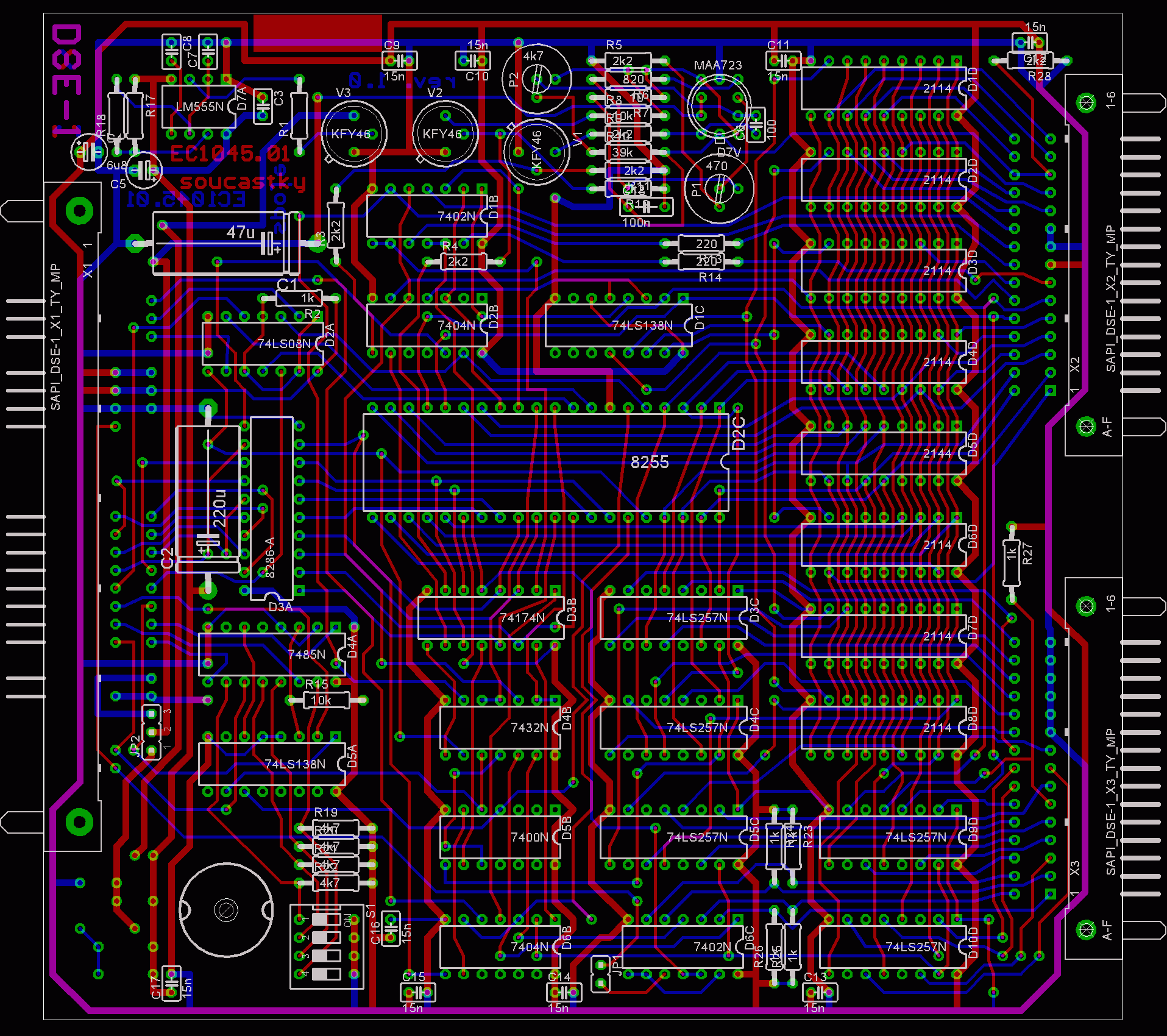

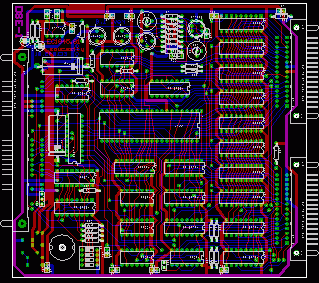

  9. Výkres sestavy

  10. Výkres sestavy

O - JČT 7 - 773224 87

Obsah:

  1. Úvod
  2. Technické parametry
  3. Instalace
  4. Popis zapojení
  5. Programování
    1. Popis základního programového vybavení
    2. Příklad použití DSE-1 pro vývoj programu
  6. Testování
  7. Údržba a servis
  8. Všeobecné údaje
  9. Zapojení propojek

Přílohy:

  1. Rozpiska součástek
  2. Tabulka zapojení konektorů
  3. Elektrické schéma
  4. Výkres sestavy




Deska DSE-1 je popsána i v AR/B 85/6 (Amatérské Rádio řada B (modré – pro konstruktéry), ročník 1985 číslo 6) kde je popis simulátoru/programátoru a i popis oživení. Verze desky z AR a sériově vyráběné desky se od sebe liší a to v zapojení měniče a jinými budiči pro připojeni simulované EPROM (ve verzi AR jsou budiče 74125 a v sériově vyráběné jsou použity multiplexory 74LS257 (555 KP 11), pravděpodobně z důvodu lepší dostupnosti 74LS257 (555 KP 11) než 74125).

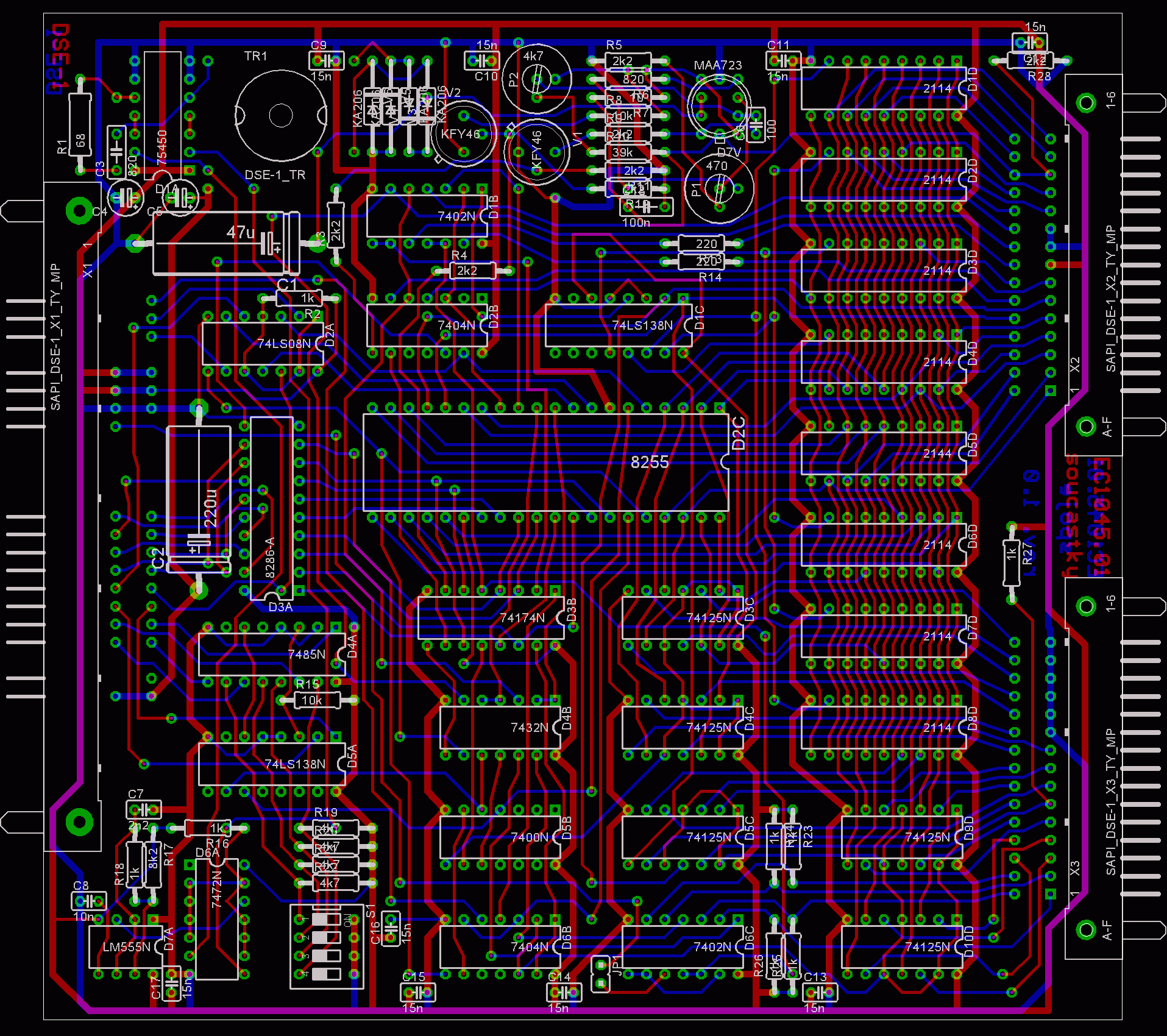

Výkres osazeni verze AR

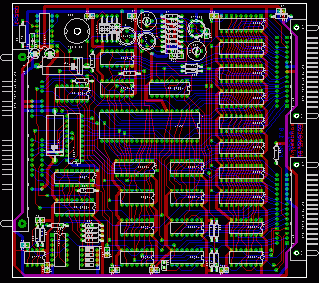

Výkres osazeni

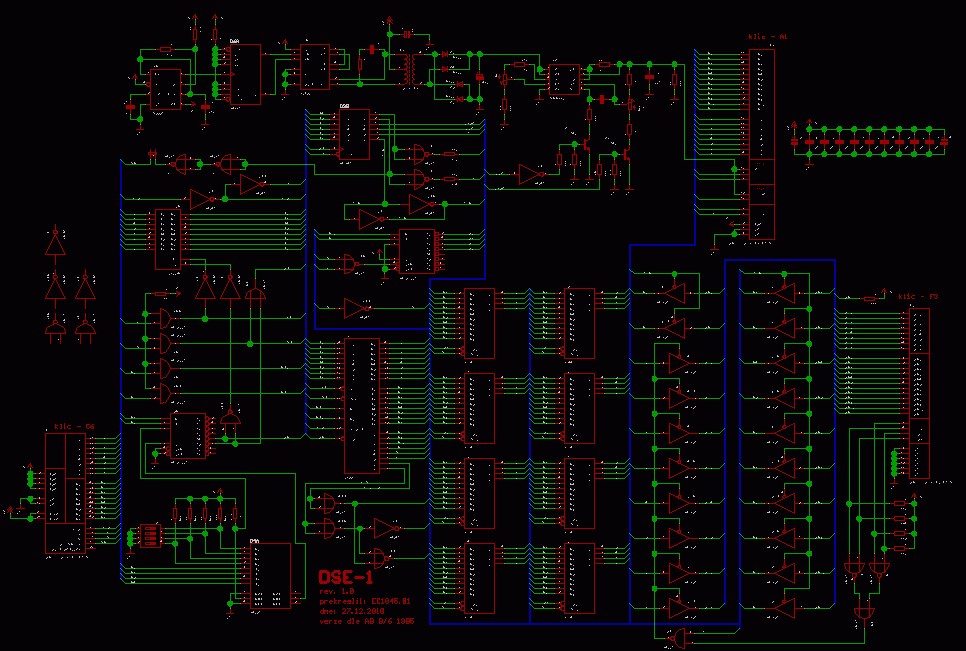

Schéma zapojení verze AR


Schéma DSE-1_AR a černobílá verze ZDE.
