DRV-1A

OCR návodu DRV-1A

SAPI-1

Deska reléových výstupů

DRV-1A

6XV 122 82

TESLA

LIBEREC

Obsah:

1. Úvod
2. Technické parametry
3. Popis funkce
4. Instalace
5. Programování
6. Testování
7. Údržba a servis
8. Všeobecné údaje

Přílohy:

1. Tabulka kontaktů- relé
2. Význam propojek
3. Tabulka konektoru XC1
4. Tabulka konektoru XC2
5. Tabulka konektoru XC3
6. Rozpiska součástí
7. Výkres osazení
8. Elektrické schéma

ÚVOD

Deska reléových výstupů DRV-1A umožňuje nezávislé spínání osmi zátěží. Zajišťuje galvanické oddělení zátěže od systému SAPI-1 zvýšenou izolací s pevností 3,75 kV dle revidované ČSN 36 9060.

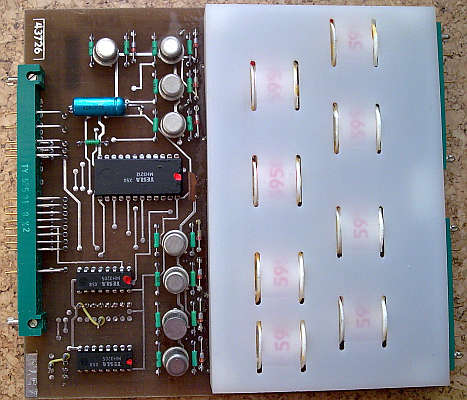

Desku DRV-1A tvoří osazená deska plošného spoje o rozměrech 140 x 150 mm. Obsahuje osm jazýčkových relé, jejichž spínací kontakty jsou vyvedeny pro univerzální použití na dva 30-pólové FRB konektory. Na sběrnici systému SAPI-1 se deska připojuje pomocí 62-pólového FRB konektoru.





TECHNICKÉ PARAMETRY

Napájecí napětí		+ 5 V ± 0,25 V
		+ 12 V ± 0,5 V
Odběr ze zdroje	+ 5 V	max. 300 mA
	+ 12 V	max. 150 mA

Výstupy
Jazýčkové spínací kontakty RKR 2001	dle TGL 24 589
Max. proud spínaný kontaktem	0,5 A
Max. napětí na kontaktu	110 V =
	150 V
Max. spínaný výkon	12 W
	15 VA /50 Hz/
Doba pří tahu kontaktu	0,5 ms
Doba odpadu kontaktu	0,1 ms
Přechodový odpor kontaktu	250 mΩ max.

Adresování desky
Deska je adresována jako výstupní zařízení	/IOW/
Nastavitelné adresy /hexadecimálně/	40, 41, ... 47
	50, 51, ... 57
	60, 61, ... 67
	70, 71, ... 77

Rozměry desky	140 x 150 mm
Hmotnost	265 g





POPIS FUNKCE

Deska reléových výstupů DRV-1A obsahuje osm jazýčkových relé, jejichž spínací kontakty S1 až S8 jsou vyvedeny pro univerzální použití na konektory XC2 a XC3.

Každé z těchto relé /KH1 až KH8/ je ovládáno jedním bitem datové sběrnice D0 až D7. Sepnutí příslušného relé se provádí úrovní log. 1 v příslušném datovém bitu /viz příloha I/.

Data se zapisují do registru 3212 /DD1/. Výstupy tohoto obvodu ovládají cívky relé přes spínací tranzistory VT1 až VT8.

Signálem RES z mikropočítače se registr dat nuluje. To znamená, že po zapnutí systému nebo po stlačení tlačítka RESET jsou všechny kontakty relé rozpojeny.

Adresa desky spolu se signálem zápisu /IOW/ je dekódována obvody 3205 /DD2 a DD3/ a je nastavitelná propojkami na desce /viz příloha II/.





INSTALACE

1. Desku DRV-1A vyjmeme z obalu a překontrolujeme, zda nedošlo k poškození desky při přepravě. Zkontrolujeme především kontakty FRB konektorů.


2. Překontrolujeme zapojení propojek na desce, případně změníme.propojky podle potřeby.


3. Překontrolujeme, zda adresa desky DRV-1A není již v systému použita.


4. Desku zasuneme do jednotky JZS-1.

Upozornění: Desku lze zasouvat a vysouvat jen při vypnutém napájení systému!

5. Pokud obvody, které budou deskou DRV-1A ovládány, nesplňují požadavek bezpečného oddělení od sítě dle ČSN 9060, je z hlediska bezpečnosti nutné zajistit zakrytování přípojných míst desky DRV-1A /protikusy konektorů XC2 a XC3/. K tomu slouží kryty konektorů FRB, které lze objednat na zvláštní objednávku.


6. Obal desky uložíme pro potřebu zaslání desky do opravy.




PROGRAMOVÁNÍ

Deska reléových výstupů DRV-1A představuje jeden zápisový registr v adresním prostoru vstupně výstupních zařízení souboru SAPI-1.

Adresa je volitelná pomocí propojek na desce podle tabulky v příloze II.

Výstupy jsou ovládány jednotlivými bity datové sběrnice podle přílohy I.





TESTOVÁNÍ

Funkce desky DRV-1A je ve výrobním podniku kontrolována testem TSX 22.





ÚDRŽBA A SERVIS

Údržba desky DRV-1A spočívá v udržování FRB konektorů. Kontakty FRB konektorů je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá činnost systému. Před každým zasunutím desky do sběrnice systému je nutné zkontrolovat, zda nejsou kontakty konektorů ohnuty, aby nedošlo k jejich ulomení.

Servis desky DRV-1A zajišťuje dodavatel systému Tesla Eltos DIZ prostřednictvím svých servisních středisek. V případě zaslání desky do opravy je nutno ji zabalit do původního přepravního obalu.





VŠEOBECNÉ ÚDAJE

Pracovní podmínky

Teplota okolí	+ 5°C.až + 40°C
Relativní vlhkost	40% až 80% při 30°C
Prostředí	neklimatizované, bez
	agresivních plynů a par
Atmosférický tlak	84 až 107 kPa
Prašnost prostředí	max. 1 mg/m3
	velikost částic max. 10 µm
Odolnost proti vibracím	0,1 mm při 25 Hz
Krytí dle ČSN 33 0330	IP 00

Deska je napájena ze zdroje, který odpovídá ČSN 36 9060.

Kvalifikace obsluhy a údržby pracovník poučený dle §4 vyhlášky 50/78 Sb.

Skladování

Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí - 5°C až + 35°C a relativní vlhkost vzduchu smí být max. 75%. Výrobky musí být skladovány v neporušeném obalu. Při vybalování desky /zvláště v zimním období/ je nutné ponechat výrobek v přepravním obalu 4 až 5 hodin v pracovních podmínkách, aby se zabránilo orosení desky.

Záruka

Výrobce ručí za jakost výrobku po dobu 6 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla poškozena hrubým nebo neodborným zásahem.

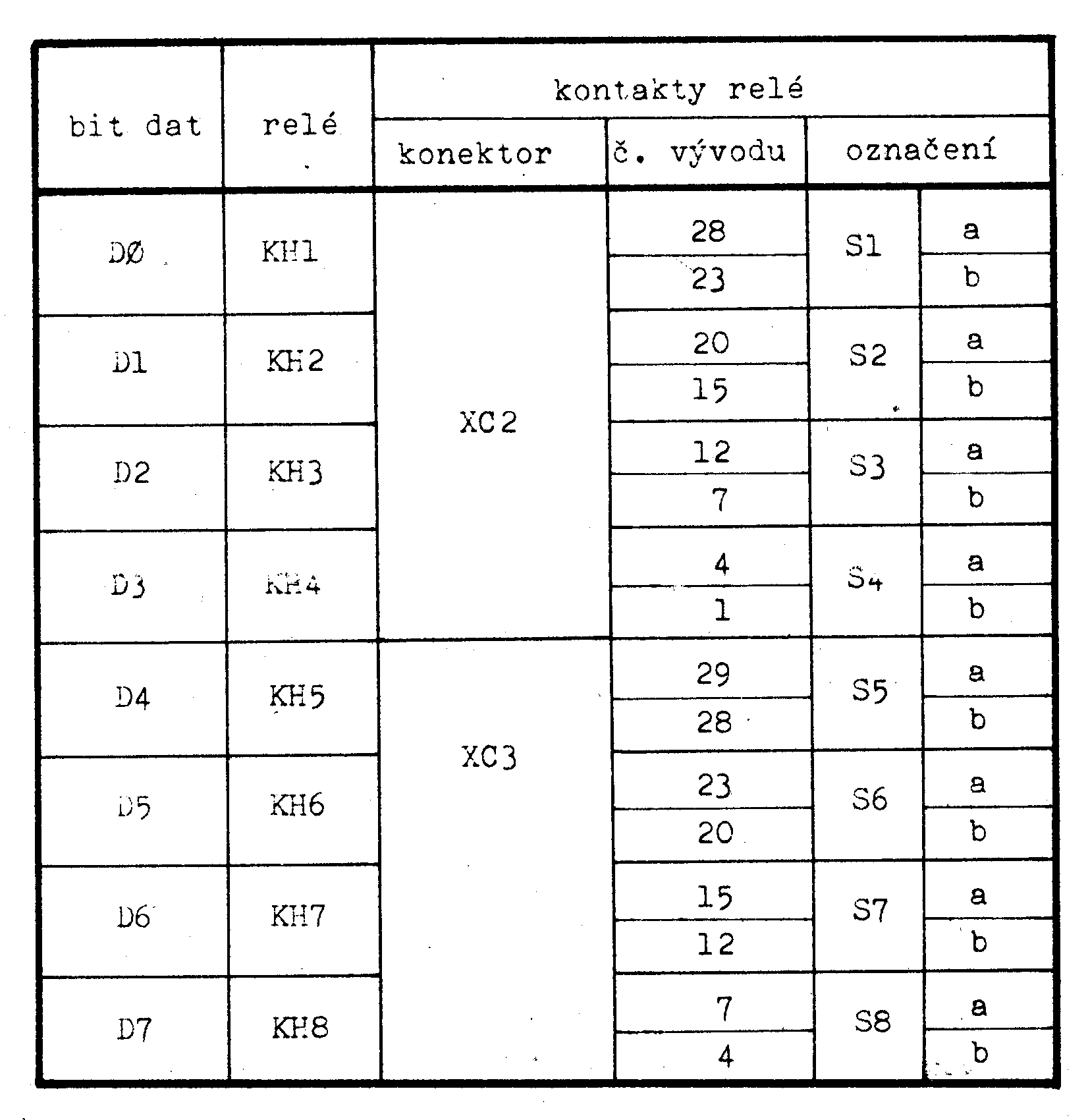

Příloha: Tabulka kontaktů relé

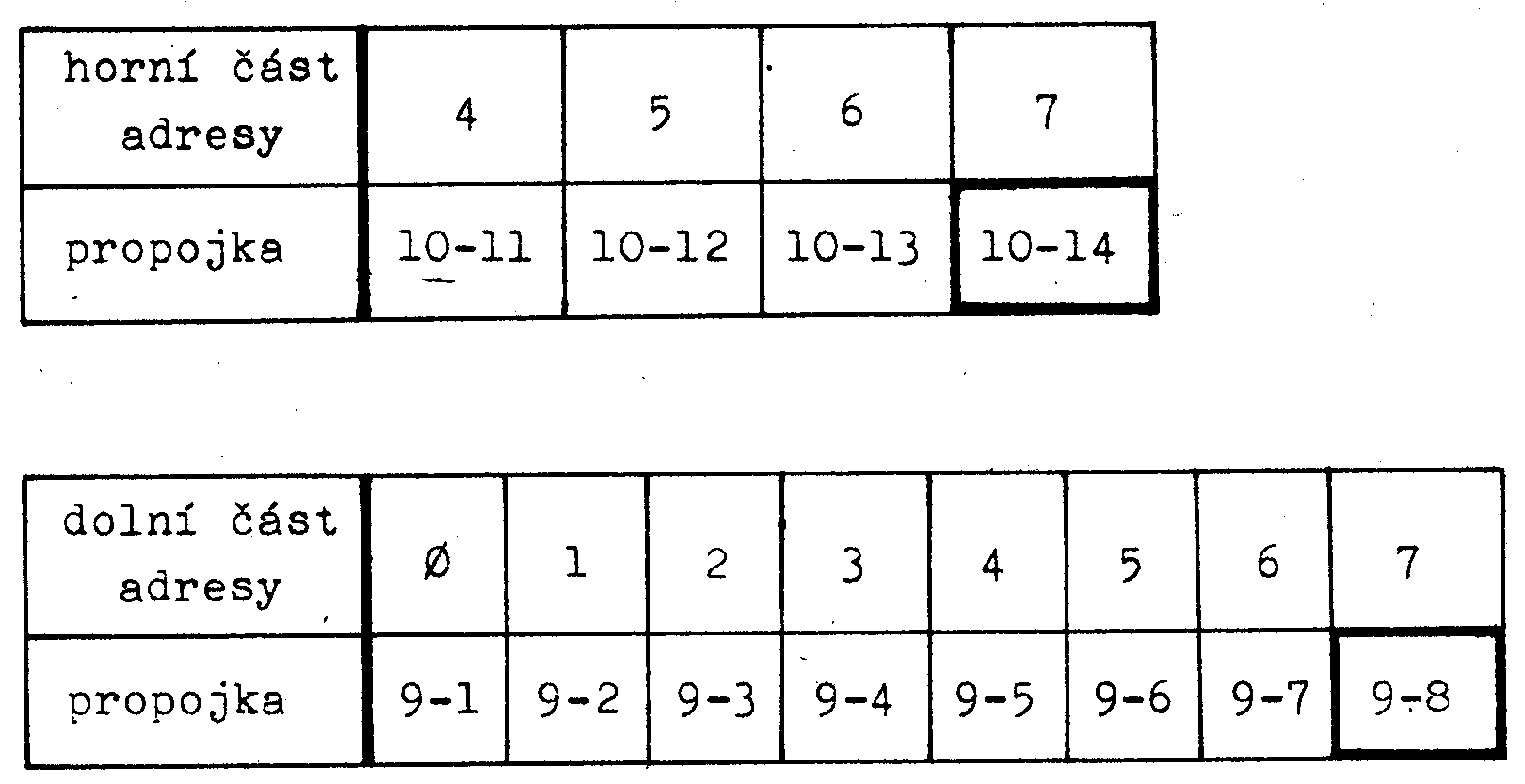

Příloha: Význam propojek

Propojky určují hexadecimální adresu desky DRV-1A.





Příklad: Deska DRV-1A je z výrobního podniku dodávána s nastavenou adresou 77H. Horní části adresy /7/ odpovídá propojka 10-14. Dolní části adresy /7/ odpovídá propojka 9-8. Dodávané zapojení je v tabulce vyznačeno orámováním.





Příloha: Tabulka konektoru XC1

Deska: DRV-1A   Konektor: XC1   Klíč: C6   Typ: TY 517 3111/51
Protikus: Sběrnice ARB-1 /JZS-1, JZS-1A/ - pozice X2 až X8

č.	signál	význam	typ		č.	signál	význam	typ
1					2
3					4
5					6
7					8	RES	nulování	INP
9					10
11					12	IOW	zápis	INP
13					14
15	+5V	napájení	NAP		16	+5V	napájení	NAP
17	+5V	napájení	NAP		18	+5V	napájení	NAP
19	0V	zem	NAP		20	0V	zem	NAP
21					22
23					24
25					26
27					28
29					30
31	D4	data	INP		32	D3	data	INP
33	D6	data	INP		34	D5	data	INP
35	D2	data	INP		36	D7	data	INP
37	D0	data	INP		38	D1	data	INP
39	A1	adresa	INP		40	A0	adresa	INP
41	A3	adresa	INP		42	A2	adresa	INP
43	A5	adresa	INP		44	A4	adresa	INP
45	A7	adresa	INP		46	A6	adresa	INP
47					48
49					50
51	+12V	napájení	NAP		52	+12V	napájení	NAP
53					54
55					56
57					58
59					60
61					62

Typ signálu: INP - vstupní   NAP - napájení





Příloha: Tabulka konektoru XC2

Deska: DRV-1A   Konektor: XC2   Klíč: D6   Typ: TY 513 1011/24
Protikus: FRB zásuvka 30-pólová

č.	signál	význam	typ		č.	signál	význam	typ
1	S4b	kontakt relé	OUT		2
3					4	S4a	kontakt relé	OUT
5					6
7	S3b	kontakt relé	OUT		8
9					10
11					12	S3a	kontakt relé	OUT
13					14
15	S2b	kontakt relé	OUT		16
17					18
19					20	S2a	kontakt relé	OUT
21					22
23	S1b	kontakt relé	OUT		24
25					26
27					28	S1a	kontakt relé	OUT
29					30

Typ signálu: OUT - výstupní





Příloha: Tabulka konektoru XC3

Deska: DRV-1A   Konektor: XC3   Klíč: D4   Typ: TY 513 1011/24
Protikus: FRB zásuvka 30-pólová

č.	signál	význam	typ		č.	signál	význam	typ
1					2
3					4	S8b	kontakt relé	OUT
5					6
7	S8a	kontakt relé	OUT		8
9					10
11					12	S7b	kontakt relé	OUT
13					14
15	S7a	kontakt relé	OUT		16
17					18
19					20	S6b	kontakt relé	OUT
21					22
23	S6a	kontakt relé	OUT		24
25					26
27					28	S5b	kontakt relé	OUT
29	S5a	kontakt relé	OUT		30

Typ signálu: OUT - výstupní





Příloha: Rozpiska součástí

typ	ks	označení součásti	označení polohy	název
konstrukční materiál
	1	6XB 006 47		deska PS dvoustranná
	1	6XA 371 28		spodní část krytu
	1	6XA 569 69		vrchní část krytu
	14	6XA 474 10	1 až 14	kontakt pro ovíjené spoje
	8	6XF 595 06	KH1 až KH8	cívka jazýčkového relé
	8	TGL 24 589	S1 až S8	jazýčkový kontakt RKR 20
	1	TY 517 6211	XC1	vidlice FRB 62-pólová
	2	TY 513 3011	XC2,XC3	vidlice FRB 30-pólová
pasivní prvky
	8	TR 191 220RK	liché R3 až R17	odpor 0,25W tolerance 10%
	1	TR 191 560RK	R1
	8	TR 191 1K0K	sudé R2 až R16
	1	TF 010 22u	C1	kondenzátor elektrolytický
	1	TK 782 100n	C2	kondenzátor keramický
polovodičové    prvky
	8	KA 262	VD1 až VD8	dioda křemíková
	8	KFY 34	VT1 až VT8	tranzistor spínací NPN
				int. obvody
	2	MH 3205	DD2, DD3	dekodér 1 z osmi
	1	MH 3212	DD1	osmibitový střadač

Pozn.: Drobný konstrukční materiál / šrouby, podložky, izolační trubičky, vodiče / není v rozpisce uveden.

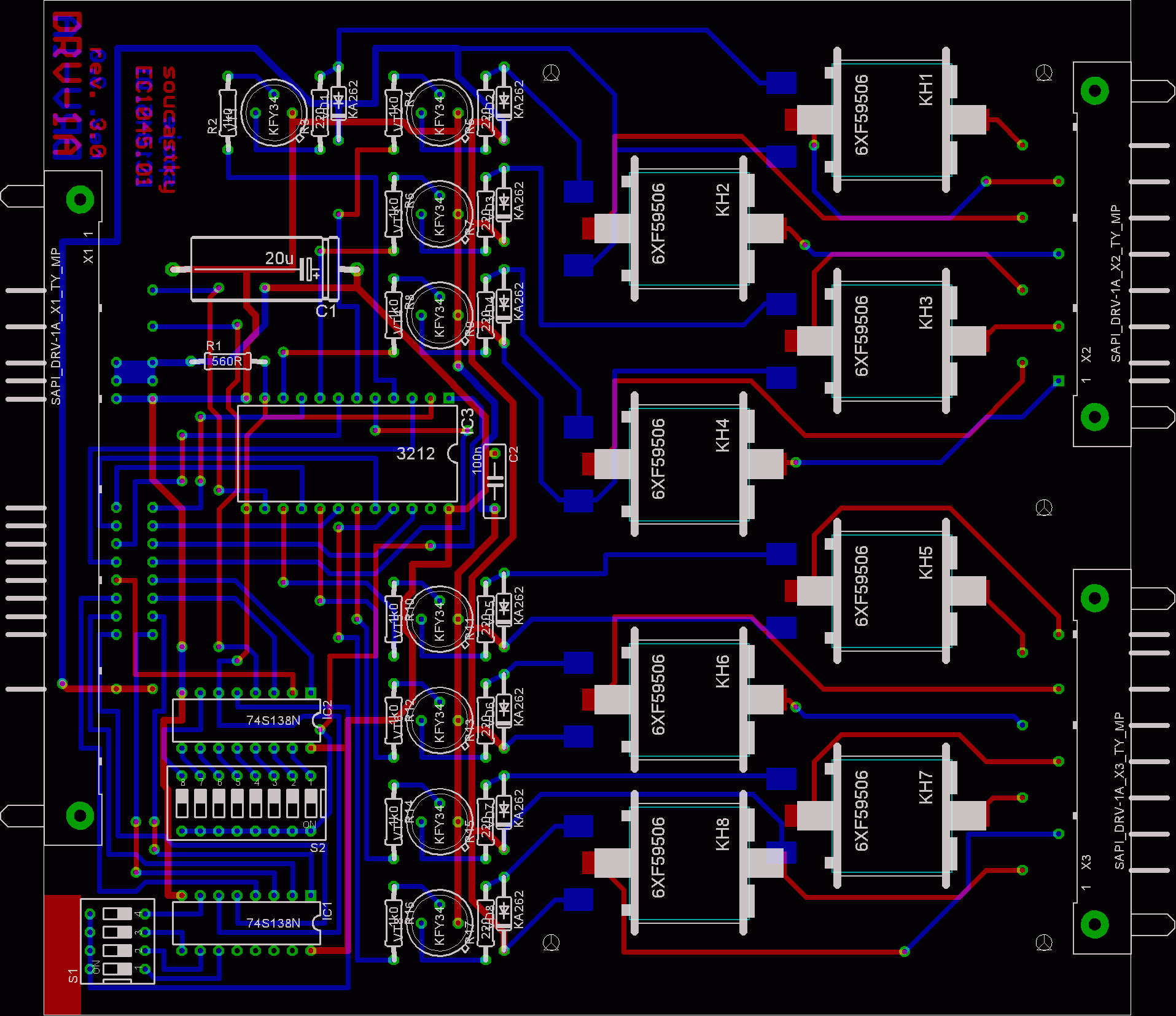

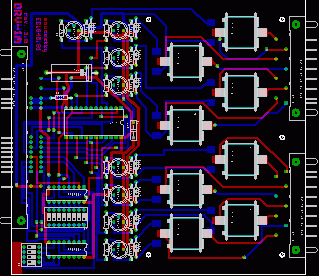

PŘÍLOHA: VÝKRES OSAZENÍ DRV-1


Rozložení součástek

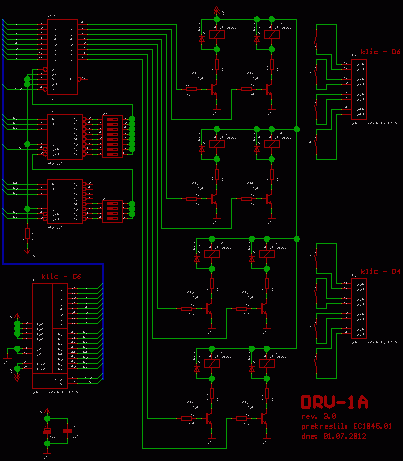

PŘÍLOHA: ELEKTRICKÉ SCHEMA


Schéma DRV-1A a černobílá verze ZDE.
