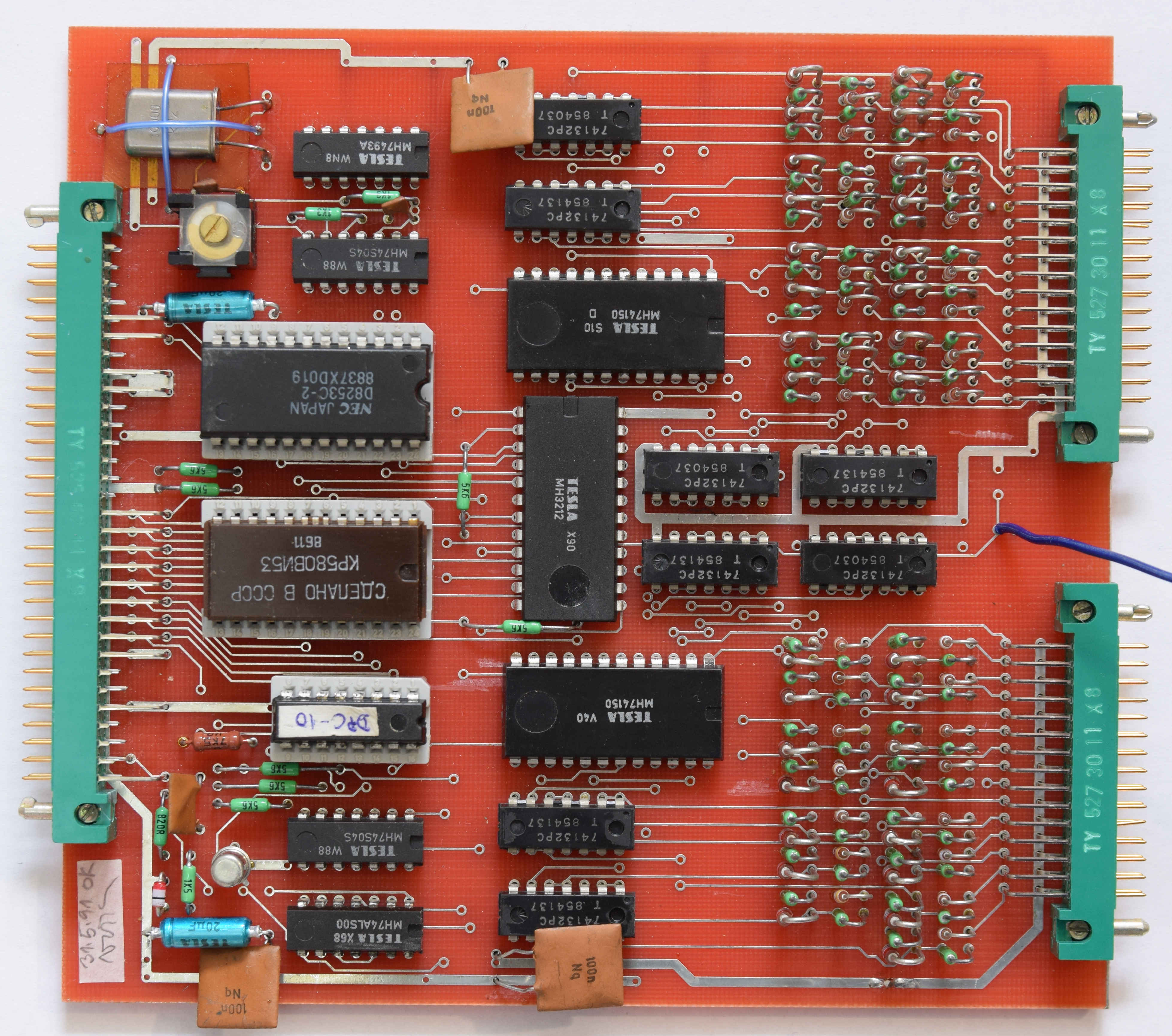

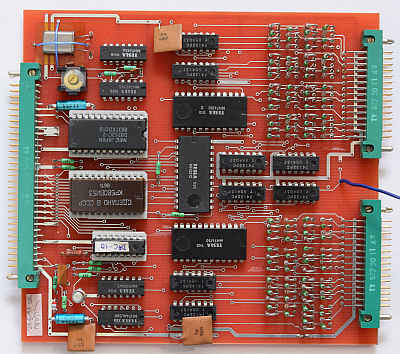

DPC-10



K desce DPC-10 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Deska pravděpodobně sloužila k počítání pulzů z jednoho z 32 vstup. S podmíněním uvedením desky do provozu, tri obvody mají nestandardní napájení se sběrnice a taktéž dekodér adres je povolován přítomnosti tohoto napájení. Vstupní signál je na stupu ošetřen ochrannými obvody tudíž je možno pracovávat signály vyšší než +5V (pouze kladné napětí). Podle zapojení signálů pro přerušení to vypadá, že deska byla vyvržená pro spolupráci s procesorovou deskou JPR-1A.

Adresace desky

Desku lze adresovat v celém adresném rozsahu, dekodér adres řešen pomoci PROM. Deska zabírá 9 adres a z toho 8 pro zápis a ctění a jednu adresu pro zápis.

Obsah PROM (INTELHEX)

:20000000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00
:20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
:20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0
:20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0
:20008000FFFFFFFEFDFDFDFDFBFBFBFBFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF99
:2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
:2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
:2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
:00000001FF

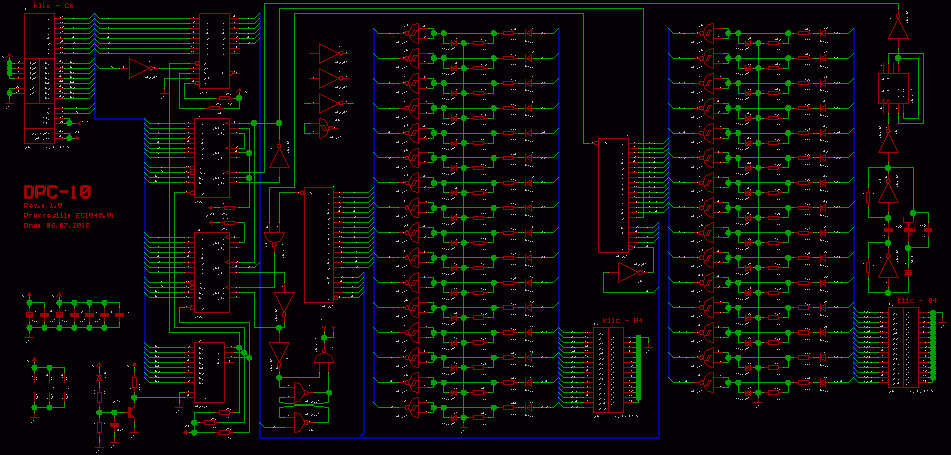

Schéma DPC-10 a černobílá verze ZDE.

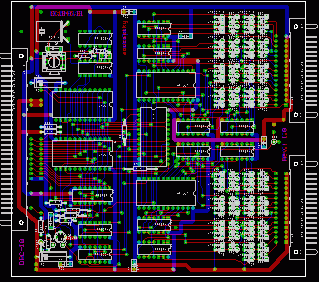

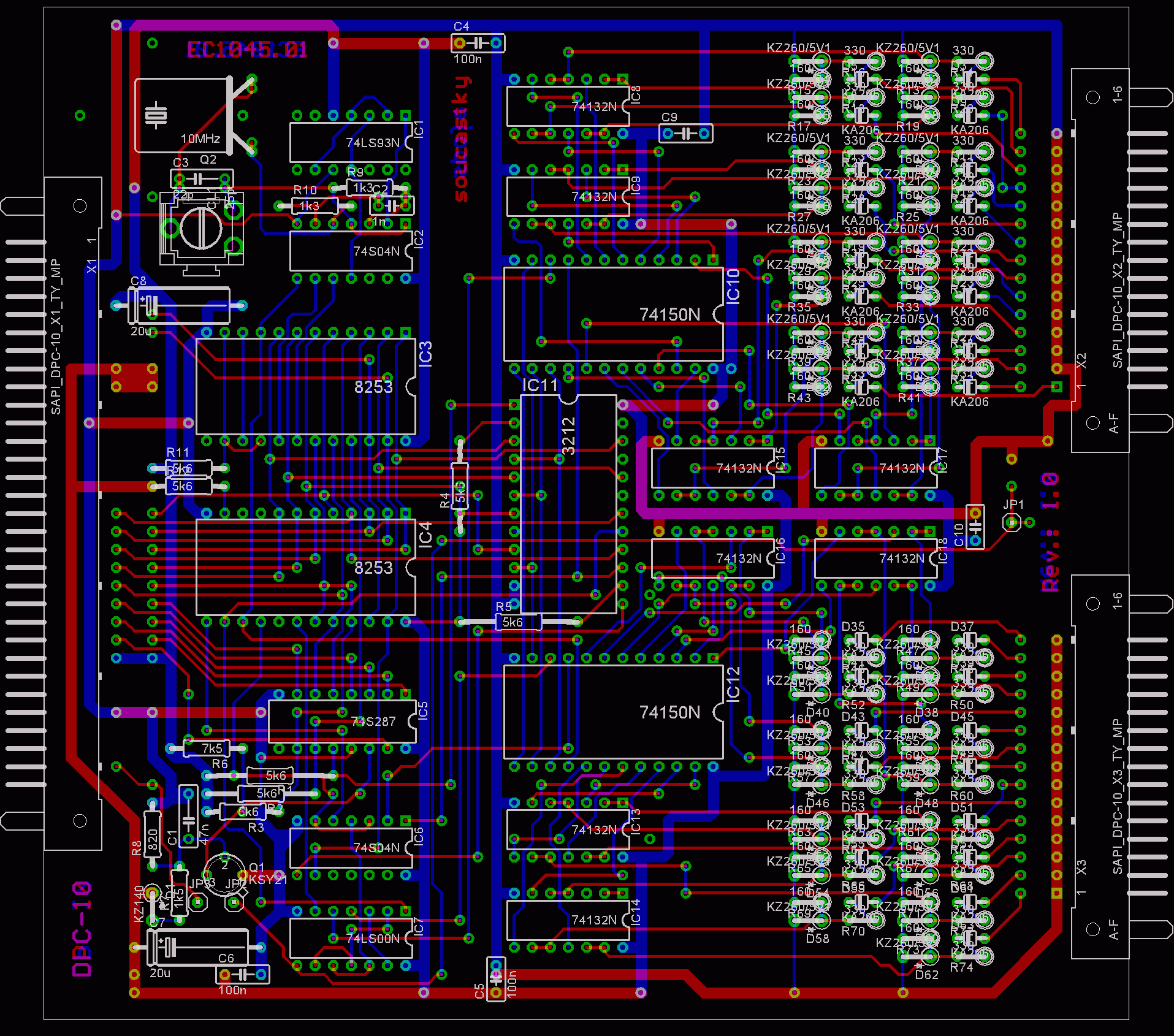

DPS DPC-10
