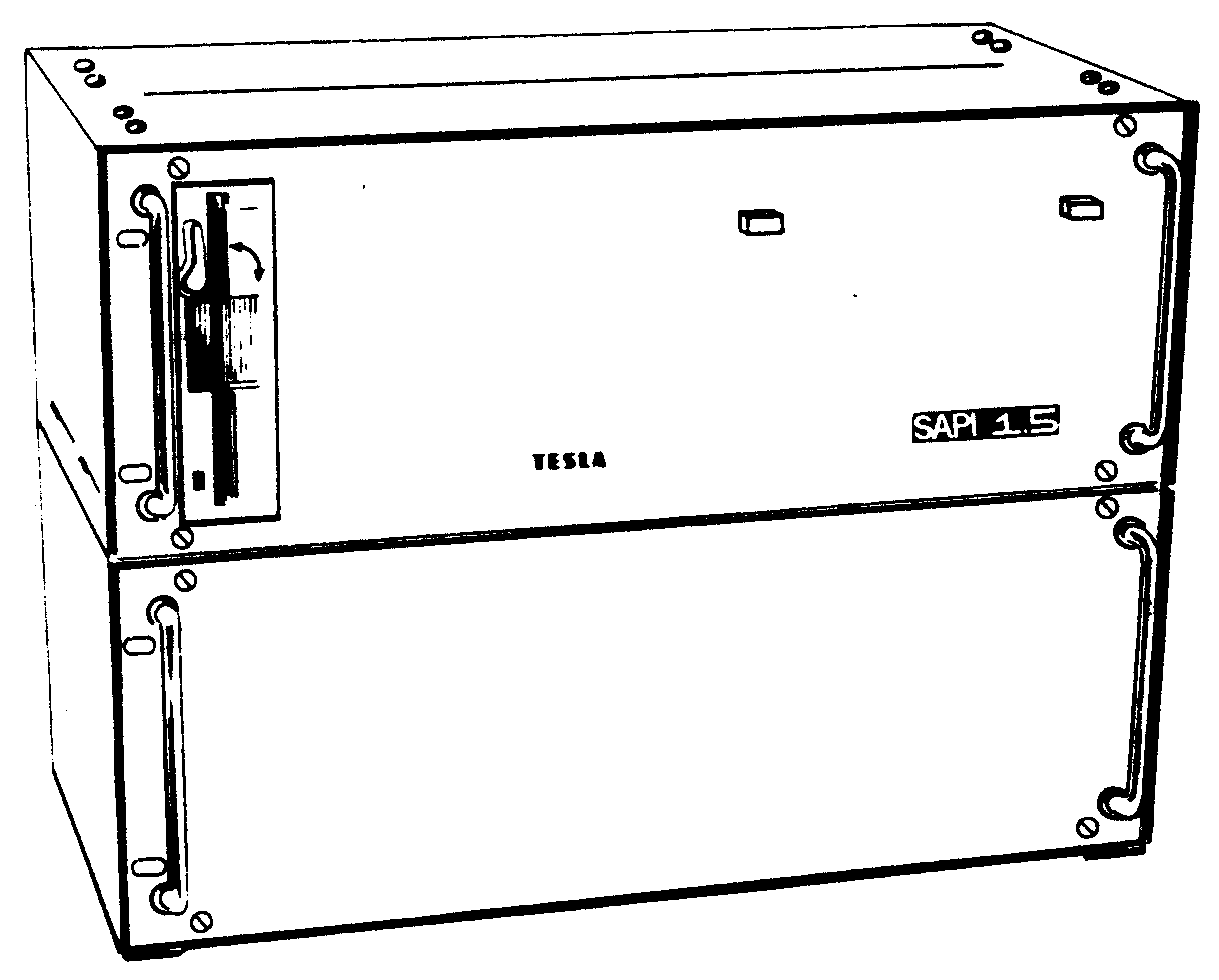

OCR Dokumentace SAPI 1.5



mikropočítačový systém

SAPI 1.5








TESLA

LIBEREC





Mikropočítačový soubor SAPI-1 je jedna z nejrozšířenějších stavebnic malých řídicích systémů v ČSSR. Pro použití v nových aplikacích Vám nabízíme inovované provedení základních prvků a sestav SAPI-1.5, které respektuje charakteristické parametry SAPI-1, navíc však přináší tyto vlastnosti:



Složení základních počítačových sestav mikropočítače SAPI-1.5

Sestava   RámSběrnice   PKT-1   RSW-1   MFC-1A   DBS-1   RTI-1   ZdrojFD 5,25"   Dodávky
ZPS-5dvojitýSBI-1anoanoneneneZDR-1Ane1990
ZPS-6dvojitýSBI-1anoanoanoanoneZDR-1A1x1990
ZPS-7dvojitýSBI-1anoanoanoanoneZDR-1A2xdle popt.
ZPS-8jednod.SBK-1/7anoanoanoanoneZDR-1A1x1990
ZPS-9jednod.   SBK-1/5anoanoanoanoneZDR-1A2xdle popt.
ZPS-10jednod.SBI-1/10anoanoneneanoMODUL.   ne1991


Charakteristika prvků mikropočítačového systému SAPI-1.5


Deska PKT-1

Jednotka CPU typu Z80. Dále obsahuje pamětí EPROM 2 až 64 kByte, zesilovače všech sběrnicových signálů, osmibitový vstupní port pro připojení klávesnice a osmibitový výstupní port pro tiskárnu, obvody generování signálu BOOT a signálů rozšíření adresové sběrnice MAP1 a MAP2, podpůrné obvody pro přerušovací systém. Základní použité prvky jsou µP Z80/4MHz, 1 x EPROM 2716 - 27512, PIO 8255, budiče 74LS244 a 74LS245.


Deska RSW-1

Operační paměť dRAM 64kByte, obvody sériové linky s rozhraním V.24 (RS 232C) a obvod kontroly správného běhu programu "WATCH DOG". Základní použité prvky jsou 8 x dRAM 4164, USART 8251, PIT 8253.


Deska MFC-1A

Řadič jednotek floppy disků. Možnost současného připojení čtyř jednotek vzájemně různých typů (5.25" SS nebo DS / DD, 8" nebo DS /SD). Přenos mezi CPU a řadičem je řízený programově nebo pomocí DMA. Základní použité prvky jsou FDC 8272, DMAC 8257.


Deska DBS-1

Řadič barevného semigrafického displeje pro max. 2048 znaků s programovatelnými parametry zobrazení (například 64zn/20ř znak 8 x 12 bodů, 64zn/32ř znak 8x8 bodů, 80zn/25ř znak 6 x 10 bodů). Znakový generátor EPROM, možnost práce s více znakovými soubory. Volba 8 barev popředí a 8 barev pozadí. Kapacita VIDEORAM je 4kByte s možností mapování. Základní použité prvky jsou CRTC 6845, 2 x sRAM 2016, EPROM 2716-2764.


Deska RTI-1

Řadič víceúrovňového přerušovacího systému zavedeného na sběrnici SBI-1, generátor časového údaje a zálohovaná paměť sRAM 256 Byte. Základní použité prvky jsou 2 x PIC 8259, časoměrný obvod MH 106, 2 x CMOS RAM 6561.


Sběrnice SBI-1

Systémová sběrnice SAPI-1 s definovaným víceúrovňovým přerušovacím systémem. Počet pozic pro desky je 19 + 1 pro RTI-1, v provedení SBI-1/10 je počet pozic 9+1.


Sběrnice SBK-1

Systémová sběrnice pro malé sestavy SAPI-1 bez využití rozšířeného přerušovacího systému. Počet pozic je 5 (SBK-1/5) nebo 7 (SBK-1/7).


Zdroj ZDR-1A

Základní provedení napájecího zdroje bez možnosti zálohování. Zdroj poskytuje tato napětí: +5V/8A; +12V/4A; -5V/0,5A; -12V/0,5A; +15V/0,5A. Ve zdroji je vestavěn systémový panel.


Modulární zdroj

Spínaný zdroj s vysokou účinností sestavený z volitelných modulů. Pevnou částí je měnič sítového napětí pro napájení jednotlivých modulů stabilizátorů výstupních napětí a obsluhu akumulátoru 24 V záložního napájení systému. Maximální výkon zdroje je cca 300 W, výkon jednoho modulu stabilizátoru výstupního napětí je cca 90 W. K dispozici jsou moduly 5V/15A; 12V/6A a 24V/2,5A. Jednotlivá výstupní napětí jsou vzájemně galvanicky oddělená, kmenové provedení zdroje je určeno pro tři moduly.


Všechny základní sestavy (mimo ZPS-10) jsou dodávány v krytované verzi. Vestavné provedení je možné získat odejmutím krytů.

Samostatné prvky systému PKT-1, RSW-1, MFC-1A a DBS-1 budou dodávány od roku 1990, deska RTI-1 od roku 1991; modulární napájecí zdroj bude v základních sestavách používán od roku 1991 – tyto sestavy budou označovány jako ZPS-5A, ZPS-6A atd.

Mechaniky floppy disku jsou -typu 5,25" DS/DD. Použitý operační systém je CP/M v.2.2 definovaný na 5,25" disketě s možností práce se standardní disketou 8“

Na požadavek zákazníka je pro větší odebírané množství možné sestavit jinou základní konfiguraci z výše uvedených prvků.



Podrobnější informace o cenách a dodacích lhůtách podá:



Tesla Liberec
Kateřinská 235, 98 Liberec 13
Telefon 817 11, 817 31, 817 51
Telex 186 208

Tesla Eltos
Dodavatelsko inženýrský závod
Všehrdova 2
118 00 Praha 1
