CRM-1

OCR návodu CRM-1

SAPI-1

Deska zálohovaných pamětí

CRM-1

6XV 122 83

TESLA

LIBEREC

Obsah:

• Úvod
• Technické parametry
• Popis funkce
• Instalace
• Testování
• Údržba a servis
• Rozpiska součástek
• Zapojení propojek
• Tabulka zapojení konektoru XC1
• Všeobecné údaje
• Rozmístění součástek
• Schéma zapojení

• ÚVOD

Deska CRM-1 je určena k rozšíření kapacity pamětí souboru SAPI-1 o napěťově zálohovanou paměť RAM s kapacitou 4kB. Na desce .jsou použity paměťové obvody CMOS MHB 1902 o kapacitě 1k x 1 bit. Kapacita paměti na desce CRM-1 je dána počtem osazených paměťových členů a nejvýše může činit 4kB. Jednotka nemá žádné adresové omezení.





• TECHNICKÉ PARAMETRY




Napájecí napětí	+ 5 V ± 0,25 V
Zálohovací napětí	2,9 ...... 5,25 V
Doporučené záložní zdroje

    -   burelový článek 5105 Bateria Slaný (2 ks)
    -   stříbrozinkový článek SR 45 TESLA Lanškroun (2 ks)
    -   NiCd akumulátor DK 60 VARTA (3 ks)

Odběr ze zdroje	400	700 mA
Odběr ze záložního zdroje	200	8000 µA
Kapacita paměti	4096	byte




Zátěž	sběrnice
	Signál	v L	v H
	A0 - A9	0,48 mA	0,48 mA
	A10 - A 15	0,25 mA	0,01 mA
	MW, MR, IOW, IOR	0,25 mA	0,04 mA
	D0 - D7 vstupy	0,25 mA	0,04 mA
	D0 - D7 výstupy	10 mA	1 mA
	RES	0,25 mA	0,01 mA
	INTA	1,6 mA	0,04 mA
	STSTB	1,6 mA	0,08 mA
	RDY - vstup	1 mA	-
	RDY – výstup	16mA	0,5 mA




Hmotnost desky	160g
Rozměry desky	140 x 150 mm
Doba cyklu čtení	1000 ns





• POPIS FUNKCE

• Zálohovaná CMOS RAM CRM-1 má kapacitu 4 kB. Kapacita paměti je dána počtem osazených obvodů MHB 1902. Tyto obvody se vyznačují velmi malou spotřebou zvláště v režimu uchovávání informace. To umožňuje napájet paměť po dobu výpadku napájecího napětí ze záložních galvanických článků nebo akumulátorů umístěných přímo na desce CRM-1. Tím je zaručeno, že při poruše napájení nedojde ke ztrátě informace.

• Adresace paměti

Adresový prostor je dělen obvodem DD5 na oblasti po 8 kB, v nichž může být umístěna adresa paměti. Tento základ adresy se volí propojkami 1-2 až 1-9. Dekodér DD4 rozděluje uvnitř předvolené oblasti adresy po l kB. Konkrétní adresace (CS1 - CS4) je volena propojkami 10 - 13 až 14 - 21. Při aktivním signálu RESET je paměť blokována. Obvody DD8, DD7, 3/4 DDl0 jsou využívány ke generování časových průběhů při čtení a zápisu podle doporučení výrobce obvodů MHB 1902.

• Zesilovač datových signálů

Zesilovač datových signálů tvoří obvody DD1 a DD2 (MH 3216). Signál CS pro tyto obvody vznikne při zápisu a čtení do paměti (MR, MW) je-li současně na adresové sběrnici přítomna předvolená adresa. Ve všech ostatních případech jsou Výstupy těchto obvodů ve třetím stavu (vysoká impedance) a tím prakticky odpojeny jak od sběrnice tak od paměťových členů. Směr přenosu informace je ovládán zesíleným signálem MR (k zesílení tohoto a dalších řídících signálů slouží obvod DD3 MH 3216). Má-li signál MR úroveň L je otevřen přenos z paměti na sběrnici, při úrovni H je tomu naopak.

• Obvod blokování zápisu

Protože při praktickém využití je často zapotřebí blokovat některé informace proti přepsání, je na desce obvod tvořený spínačem SA1 a čtvrtinou obvodu DD11. Po sepnutí spínače SA1 dojde k vyloučení možnosti zápisu do té části paměti, která je ovládána signálem CS1.

• Obvod zpoždění

Použité paměťové obvody MHB 1902 mají výrobcem udávanou dobu výběru 1000 ns, zatímco systém SAPI-1 předpokládá dobu výběru 450 ns (pokud není zapojena propojka 12 - 14 na desce JPR-1, která zařazuje za každou operaci čtení a zápis 1 WAIT cyklus). Z tohoto důvodu je na desce CRM-1 zapojen monostabilní klopný obvod DD6 /UCY 74121) spouštěný každým zápisem a čtením z paměti. Výstup DD6 je přes invertor s otevřeným kolektorovým výstupem připojen ke sběrnicovému vodiči RDY. Po dobu překlopení DD6 je signál RDY ve stavu L a tím oznamuje mikroprocesoru, že dosud nebyla ukončena činnost, t.j., že na datové sběrnici dosud nejsou platná data, resp. že informace není ještě uložena do paměti. Délka impulsu L na RDY je určena časovou konstantou R 10 C 1.

• Činnost při poruše napájení

Při poklesu napájecího napětí sepne tranzistor VT2 a přes hradlo NAND DD12 typu MH 7403 je na vstupy CS pamětí MHB 1902 přivedena úroveň H. Tím je znemožněn výběr paměti jak pro operaci čtení, tak pro operaci zápis, v době kdy v důsledku poklesu napájecího napětí vznikají v systému nedefinovatelné přechodové jevy vedoucí občas k poškození obsahu pamětí. Po poklesu napájecího napětí na hodnotu záložního napájecího napětí dojde k přepnutí napájení na záložní zdroj. Propojením spojky 22 - 23 je možno napájet paměť z vnějšího záložního zdroje přes špičku 48 konektoru XC1. Rezistor R1, se používá v případě akumulátorového záložního zdroje a jeho velikost je dána povolenou hodnotou trvalého dobíjecího proudu.





• INSTALACE

• Vyjměte desku z obalu a překontrolujte zda nedošlo k jejímu poškození při přepravě, zkontrolujte kontakty konektoru FRB,

• Překontrolujte zda.deska CRM-1 nezpůsobí překročení povolených odběrů z napájecích zdrojů a překročení povolených zátěží sběrnice.

• Zjistěte zda adresy použité na CRM-1 nejsou již použity. Pokud ano, změňte zapojení propojek.

• Sejměte ochrannou hliníkovou fólii zkratující vývody konektoru.

• Chcete-li využít napěťové zálohování, osaďte na desku galvanické články nebo akumulátory.

• Zasuňte desku do vany systémů SAPI-1.

• Obal uschovejte pro případné odeslání desky do opravy.

• Zasouvání a vysouvání desek lze provádět pouze při vypnutém napájení systému.





• TESTOVANI

Deska CRM-1 je ve výrobním podniku testována testem TSX - 25.





• ÚDRŽBA A SERVIS

• Údržba desky CRM-1 je jednoduchá a vyžaduje pouze kontrolu a výměnu záložních napájecích článků, případně občasné ošetření kontaktů konektorů FRB.

• Servis zajišťuje TESLA ELTOS prostřednictvím svých servisních středisek. Pro případné odeslání desky do opravy použijte originální obal.





• ZAPOJENÍ PROPOJEK

Základní (bázová) adresa desky

Propojka	Adresa
1 - 2	0000 H
1 - 3	2000 H
1 - 4	4000 H
1 - 5	6000 H
1 - 6	8000 H
1 - 7	A000 H
1 - 8	C000 H
1 - 9	E000 H +

Posunutí (ofset) adresy (přičítá se k základní adrese)

		Propojky
1.kB (CS 1)	2.kB (CS 2)	3.kB (CS 3)	4:k8 (CS 4)	Posunutí
10 - 14 +	11 - 14	12 - 14	13 - 14	0000 H
10 - 15	11 - 15 +	12 - 15	13 - 15	0400 H
10 - 16	11 - 16	12 - 16 +	13 - 16	0800 H
10 - 17	11 - 17	12 - 17	13 - 17 +	0C00 H
10 - 18	11 - 18	12 - 18	13 - 18	1000 H
10 - 19	11 - 19	12 - 19	13 - 19	1400 H
10 - 20	11 - 20	12 - 20	13 - 20	1800 H
10 - 21	11 - 21	12 - 21	13 - 21	1C00 H

Zálohování z vnějšího zdroje 22 - 23 +

Pozn. Kombinace označené + jsou zapojeny výrobcem.





• ROZPISKA SOUČÁSTEK

Prvek	Typ
R 18	TR 191 390 RK
R 15	TR 191 560 RK
R 6, R 17	TR 191 lK0K
R 2-5, R 7-9	TR 191 1K8K
R 11-14, R 16	TR 191 4K7K
R 10	TR 191 5K6J
C 20, C 8	TK 794 220pM
C 1	TGL 5155-A150/10/63
C 2	TGL 5155-A220/20/63
C 5	TK 783 10 nZ
C 7, C 9,11 – 19	TK 782 47 nZ
C 4	TK 782 100 nZ
C 6, C 3	TE 131 47 uS
VD 1-3	KAS 21/40
VD 4, VD 5	KA 206
VT 1	KC 309B
VT 2	KC 239B
DD 4, DD 5	MH 3205
DD 1-3	MH 3216
DD 10, DD 7	UCY 7402N
DD 11, DD 12	MH 7403
DD 13	MH 7404
DD 9	MH 7420
DD 8	MH 7430
DD 6	UCY 74121N
DS 1-32	MHB 1902





• TABULKA ZAPOJENI KONEKTORU XC 1

Č.	SIGNÁL	NÁZEV	TYP		Č.	SIGNÁL	NÁZEV	TYP
1					2
3	RDY	ready	OUT		4	STSTB	vzorek statusu	INP
5					6
7					8	RES	INP
9	MR	čtení z paměti	INP		10	IOR	čtení z portu	INP
11	MW	zápis do paměti	INP		12	IOW	zápis do portu	INP
13					14
15	+5V	napájení	NAP		16	+5V	napájení	NAP
17	+5V	napájení	NAP		18	+5V	napájení	NAP
19	0V	zem	NAP		20	0V	zem	NAP
21					22
23	A9	adresa	INP		24	A15	adresa	INP
25	A11	adresa	INP		26	A14	adresa	INP
27	A13	adresa	INP		28	A12	adresa	INP
29	A10	adresa	INP		30	A8	adresa	INP
31	D4	data	BD		32	D3	data	BD
33	D6	data	BD		34	D5	data	BD
35	D2	data	BD		36	D7	data	BD
37	D0	data	BD		38	D1	data	BD
39	A1	adresa	INP		40	A0	adresa	INP
41	A3	adresa	INP		42	A2	adresa	INP
43	A5	adresa	INP		44	A4	adresa	INP
45	A7	adresa	INP		46	A6	adresa	INP
47					48	Uz	zál.napájení	NAP
49					50
51					52
53					54
55					56
57					58
59					60
61	INTA	potvrzení přer.	INP		62

ČISLO KONEKTORU : XC 1	KONEKTOR TY 517 50 11/61	INP-vstup
DESKA ZAŘIZENÍ : CRM-1		OUT-výstup
KLIČOVÁNÍ : C6		BD-obousměrný
		NAP-napájení





• VSEOBECNÉ ÚDAJE

• Pracovní podmínky

Teplota okolí	+ 5°C - + 40°C
Relativní vlhkost	40 - 80 % při 30°C
Prostředí	neklimatizované, bez agresivních plynů a par
Atmosférický tlak	84 - l07 kPa
Prašnost prostředí	max. 1 mg/m3, velikost částic max. 10 µm
Odolnost proti vibracím	0,1 mm při 25 Hz
Krytí dle CSN 33 0330	IP 00
Napájení	zdroj odpovídající ČSN 36 9060 Stroje na zpracování dat
Kvalifikace obsluhy a údržby	pracovník poučený dle § 4 vyhlášky 50/1978 Sb.

• Skladování

Suchý, dobře větraný prostor bez otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí + 5 - + 35°C při relativní vlhkosti nejvýše 75 %. Výrobky musí být skladovány v neporušeném obalu a před vybalováním ponechány v tomto obalu v pracovních podmínkách 4 až 5 hodin, aby nedošlo k orosení desek.

• Záruka

Výrobce ručí za jakost po dobu 9 měsíců ode dne uvedení do provozu, nejdéle však 18 měsíců ode dne splnění dodávky. To vše za předpokladu nepoškození desky hrubým nebo neodborným zásahem.





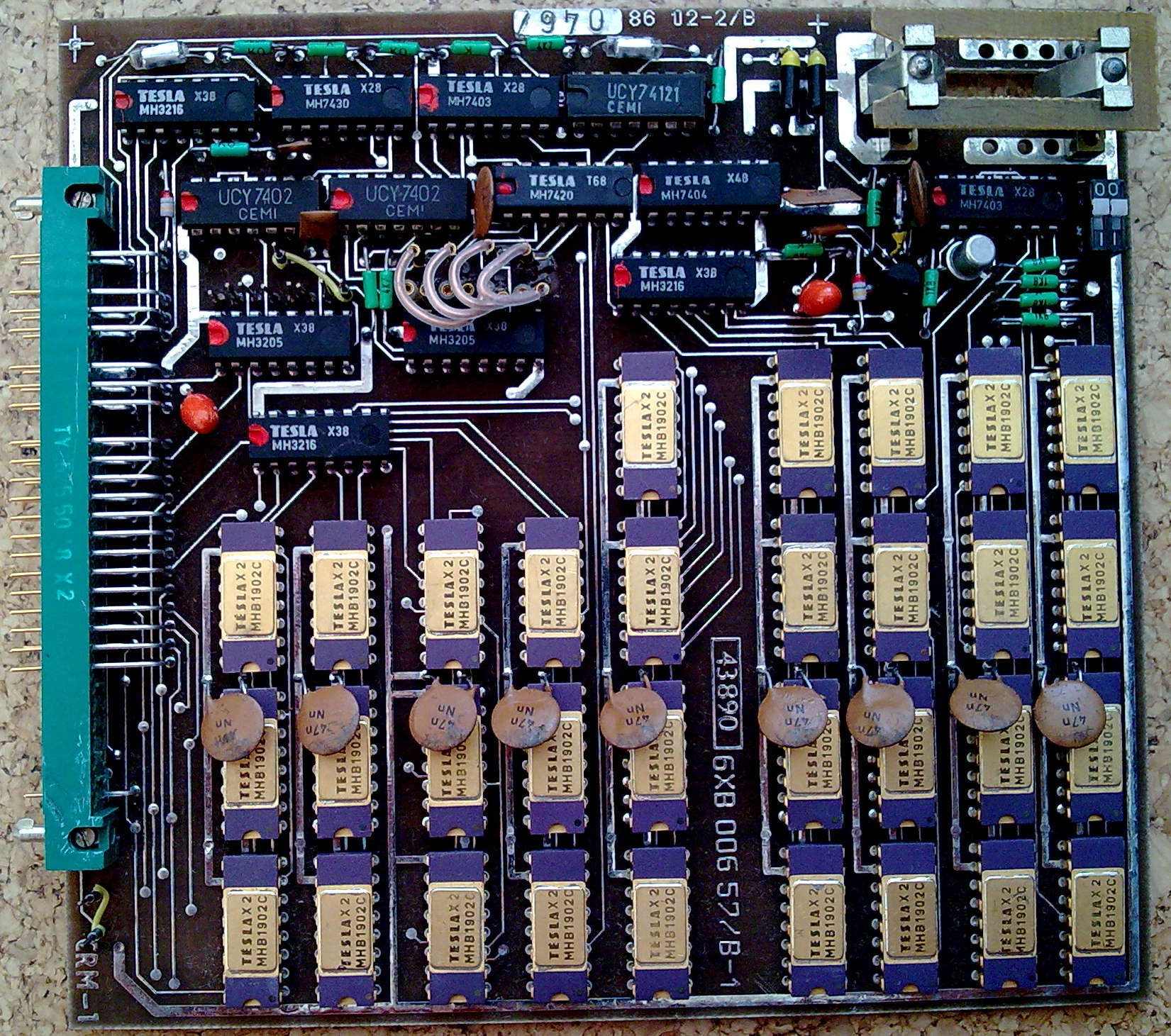

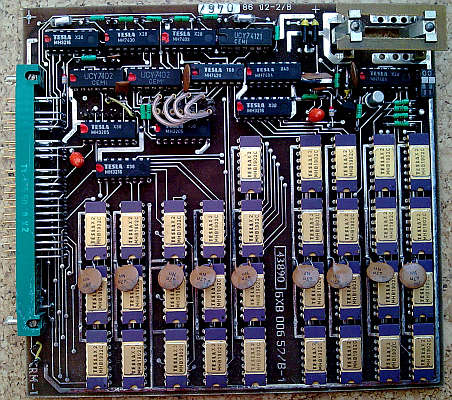

• ROZMÍSTĚNÍ SOUČÁSTEK

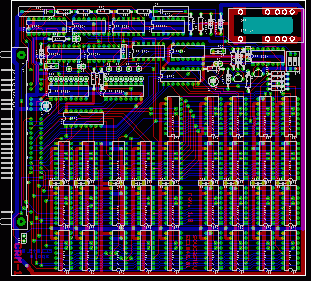

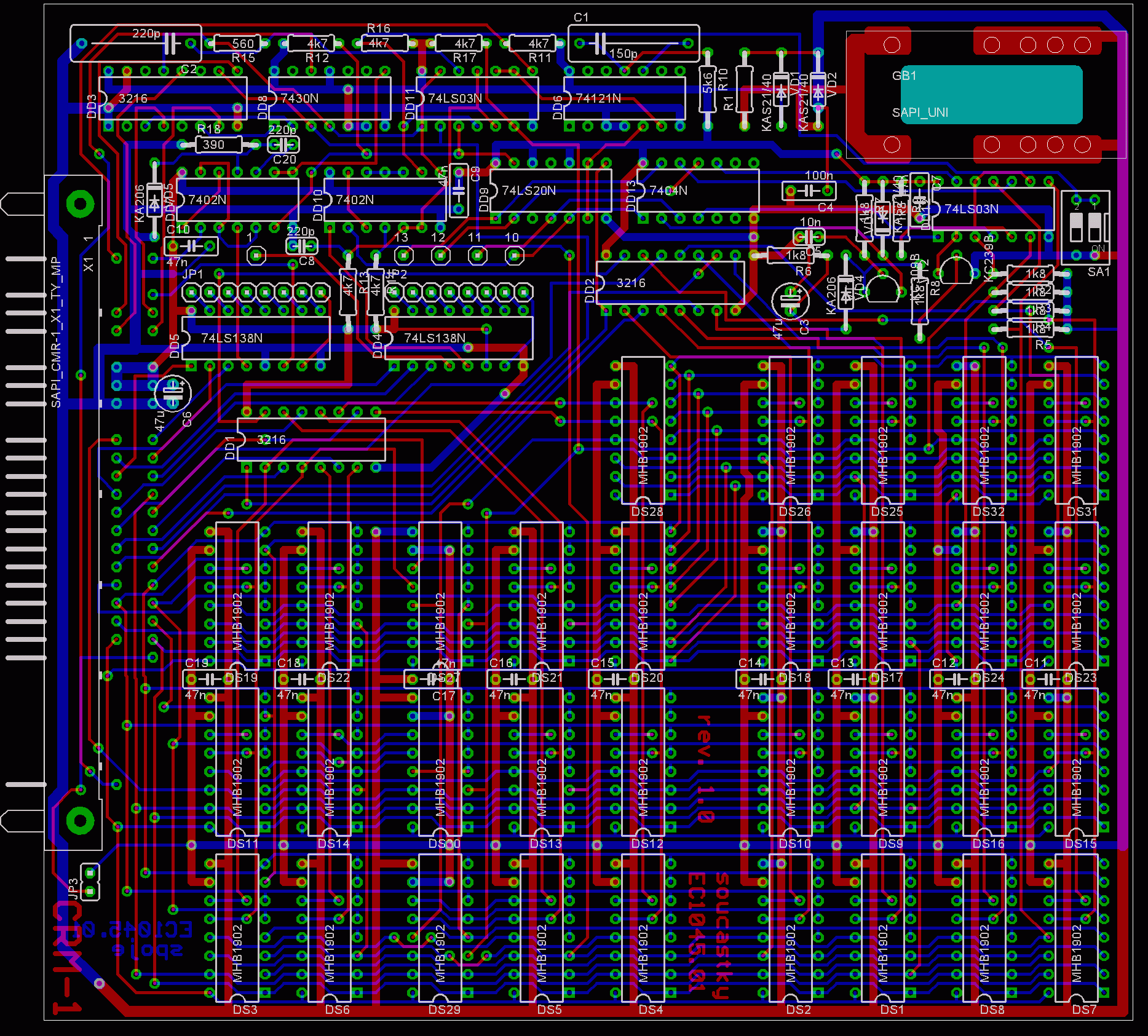

Rozmístění součástek







• SCHÉMA ZAPOJENÍ

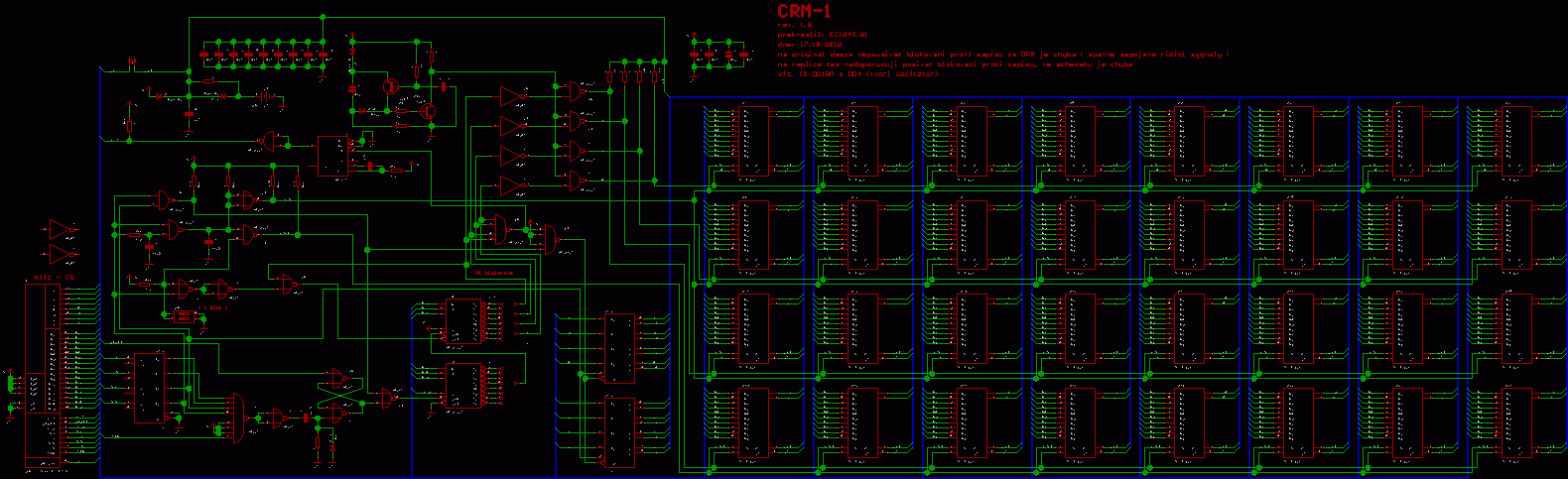

Schéma CRM-1 a černobílá verze ZDE.
