8 bity / SAPI-1 / Technické prostředky / BDK-1

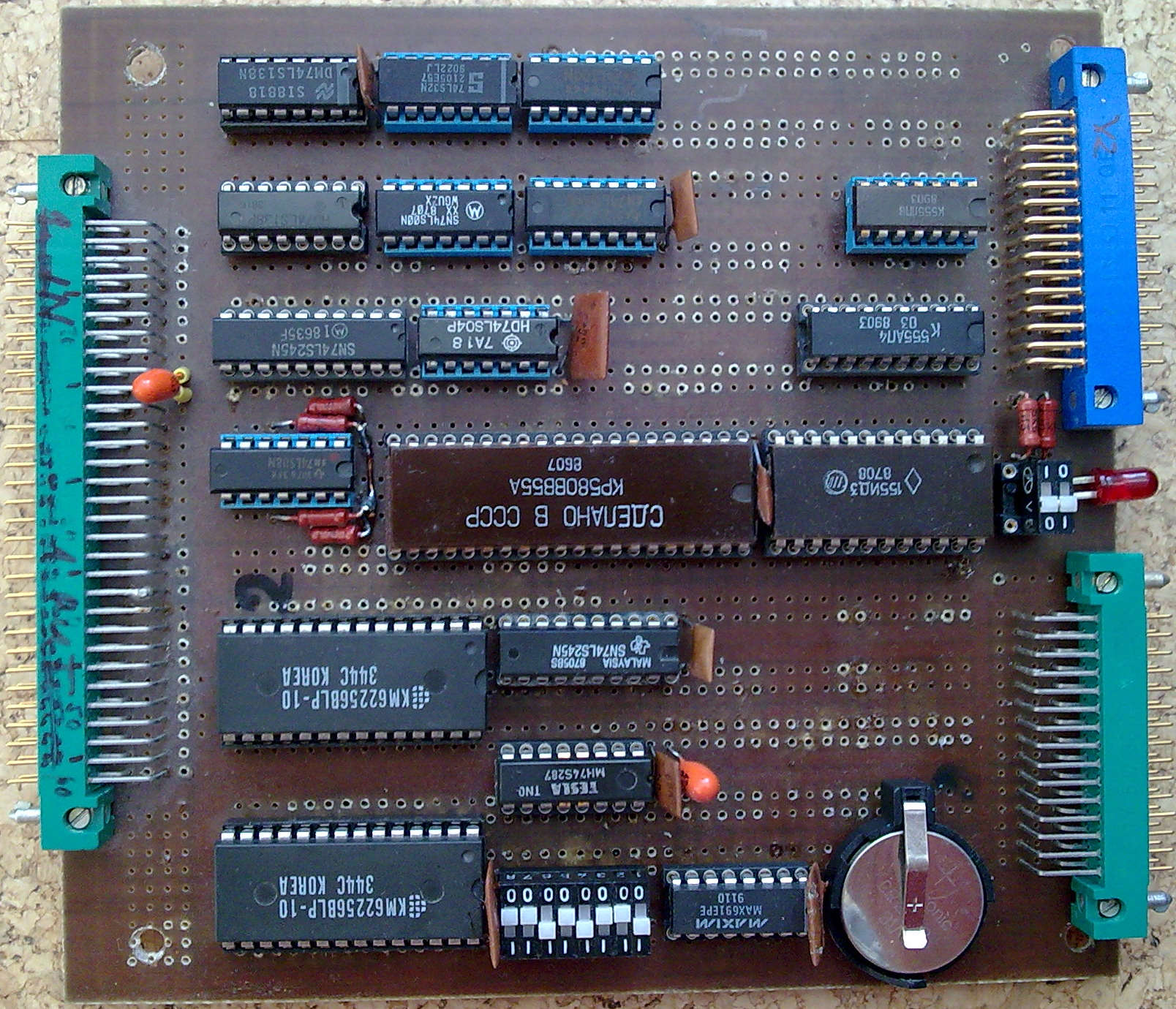

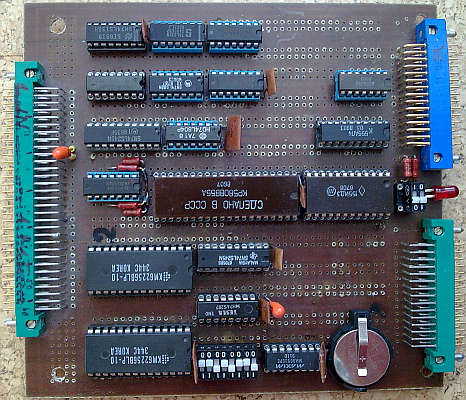

BDK-1 osazená



Deska BDK-1 je popsána ve více zdrojích. První uveřejněný popis je v AR/B 83/2 (Amatérské Rádio řada B (modré – pro konstruktéry), ročník 1983 číslo 2) kde je podrobnější popis. Dále je zobrazena v dokumentaci dodávané k ZPS (ZPS-1, ZPS-2).

Deska BDK-1 je univerzální deska sloužící k ověřování zapojovaní dalších desek v systému. Návrh desky umožňuje osadit IO s úzkou roztečí 7,62 (7,5)mm nebo širokou roztečí 15,24 (15)mm. Viz foto osazené BDK-1 desky. Deska BDK-1 je navržena v milimetrovém rastru (tj. 2,5 mm). Což může působit problémy při osazování dlouhých IO. V dobách nedávno minulých muselo bít tvoření DPS (Deska Plošných Spojů) dosti divoké. A to z důvodu že v RVHP (Rada Vzájemné Hospodářské Pomoci) se měl pro tvorbu DPS používat metrický rastr ale pouzdra součástek se dělali v palcovém rastru (typicky pouzdra DIL). Aby toho nebilo málo tak v SSSR se pouzdra součástek se dělali v milimetrovém rastru.

Deska BDK-1 se dodávala vrtaná, pocínovaná a osazená FRB konektory. Deska BDK-1 se dá dodnes koupit pod označením TA023 ale jde o nevrtanou a nepocínovanou DPS.

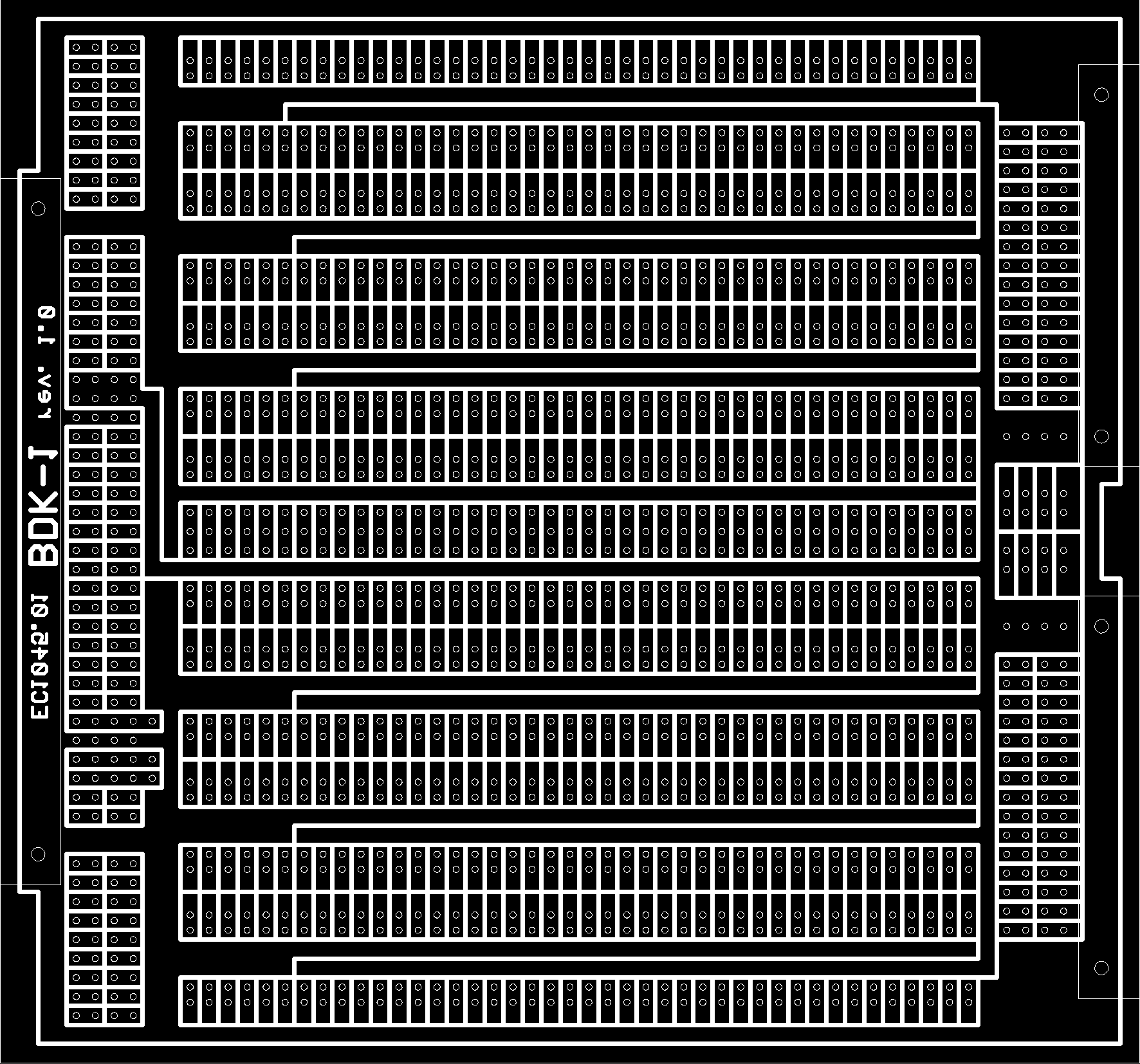

BDK-1
