8 bity / SAPI-1 / Technické prostředky / ARB-1A/Au/B/C




ARB-1A





ARB-1Au





ARB-1B





ARB-1C



ARB-1A, ARB-1Au, ARB-1B a ARB-1C jsou nově prodloužené sběrnice ARB-1 o 5 pozic tj. o jeden par vodítek. Počítá se zamontováním do klasického rámu SAPI a výměnou původního zdroje ZDR-1(A) za mnohem výkonnější a o polovinu menši zdroj z PC. U obou sběrnic byli přidány zakončovaní odpory na všechny signály vyjma rezervních vodičů S3 – S6.

ARB-1A je pouze prodloužena původní ARB-1, kdežto u ARB-1B jsem si trochu pohrál a přidal ještě jeden konektor do volného prostoru, což si vyžádalo předělaní budičů adres. Po několika pokusech jsem nakonec skončil u 74xx541

ARB-1Au se od ARB-1A liší tím, že má přidány napájecí konektory umožňující přímé připojení PC zdrojů a to AT či ATX 20/24. Na JP1 jsou přichystány signály potřebné pro zapnutí ATX zdroje, konkrétně GND, /ON_PWR, PWR_OK a +5VSB. JP3 byl přidán pro možnost získaní pomocních napětí pro analogové obvody či programátory případně -5V. Konektor JP3 je umístěn tak aby bilo možno využít volných vodítek, střed konektoru je 25mm od horního okraje DPS. Pomocí JP2 lze na pomocný vodič S4 přivést +5VSB z ATX zdroje.

ARB-1C po zjištění malé zrady u 74xx541 a to že ve výstupních budičích jsou PNP tranzistory se kterými bývali problémy (neznám současnou situaci), protože substrát je nachystán pro NPN tranzistory. A též po jistém přemlouvaní jsem nakonec desku předělal na budiče 8282/8286 (lze použit oba typy budičů aniž mi to mělo vliv na funkci) a též přidal napájecí konektory pro PC AT/ATX zdroje jako u ARB-1Au. Nebil realizován pouze pomocný konektor měničů (měniče lze umístit na standardní desku). JP3 je přidán pro případ použití procesorové desky PKT-1 ze SAPI-1.5, kdy 1-2 trvale odstaví budiče 8282/8286 čímž se defakto přijde o jeden konektor ale zbytek sběrnice bude zcela pasivní tak jak to je u SAPI-1.5 (aspoň podle PKT-1 by to tak melo byt). 2-3 normální funkce budiču jak na ARB-1.

Vzhledem k tomu že PC zdroj je o cca 2mm vyšší (širší) než ZDR-1 / ZDR-1A. Takže se nevejde do šasi, aby bylo možno zasunout PC zdroj na výšku do šasi je zapotřebí udělat pár úprav. Zvednout horní lišty (propilovat otvory v bočnicích) a podložit vodítka tak aby byla zachována míra pro DPS. Všechny verze prodloužené sběrnice počítají s úpravou na PC zdroj.

Nakonec ještě byli přidána dvě tlačítka, jedno s aretaci pro zapnuti ATX zdroje a druhé bez aretace pro RESET systému.


Seznam součástek pro ARB-1C

ODPORY
1R510k

   ZAKONČOVACÍ ODPORY
4R1-R410k
nebo
4R6-R910k
6RN3-RN810k SIP (8x10k)

KONDENZÁTORY
26   C1-C12, C29-C40,
C46, C52
15n keramický
26C13-C24, C41-C45,
C47-C51, C53-C56
22n keramický
4C25-C2847µ elektrolytický

POLOVODIČE
2IC1, IC28282 nebo 8286

KONEKTORY
14X1-X14TX5186212/62 (FRB) nebo TX5256212/62 (SUR)
1X15TX5143012/30 (FRB) nebo TX5273012/30 (SUR)
1X16WK18022
1X17NHMPCB24 nebo NHMPCB20 (značeni dle SOFTCOM)
2X18, X19PWL06S (značeni dle GES)

OSTATNÍ
1JP1jumper 2 kolíky
1JP2jumper 4 kolíky
1JP3jumper 3 kolíky

1POWERPB-22E08 (značeni dle GME, tlačítko s aretaci)
1RESETPB-22E18 (značeni dle GME, tlačítko bez aretace)

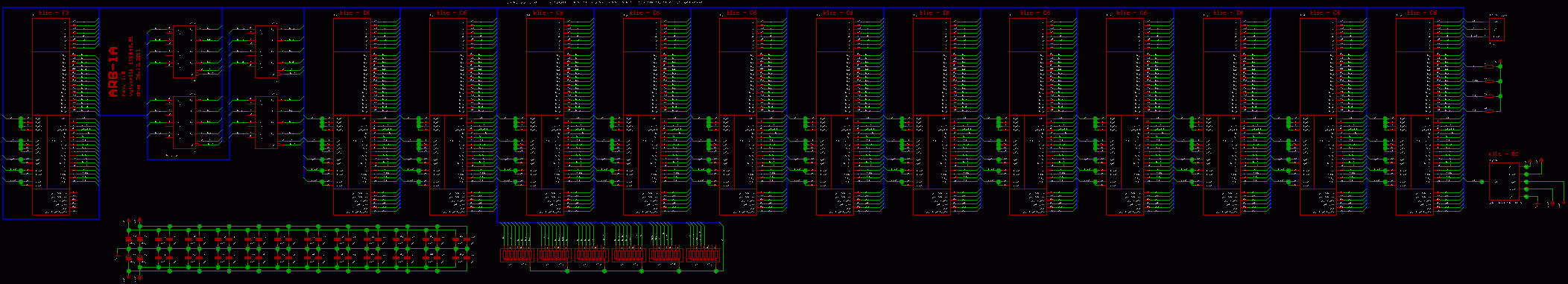

Schéma ARB-1A a černobílá verze ZDE.

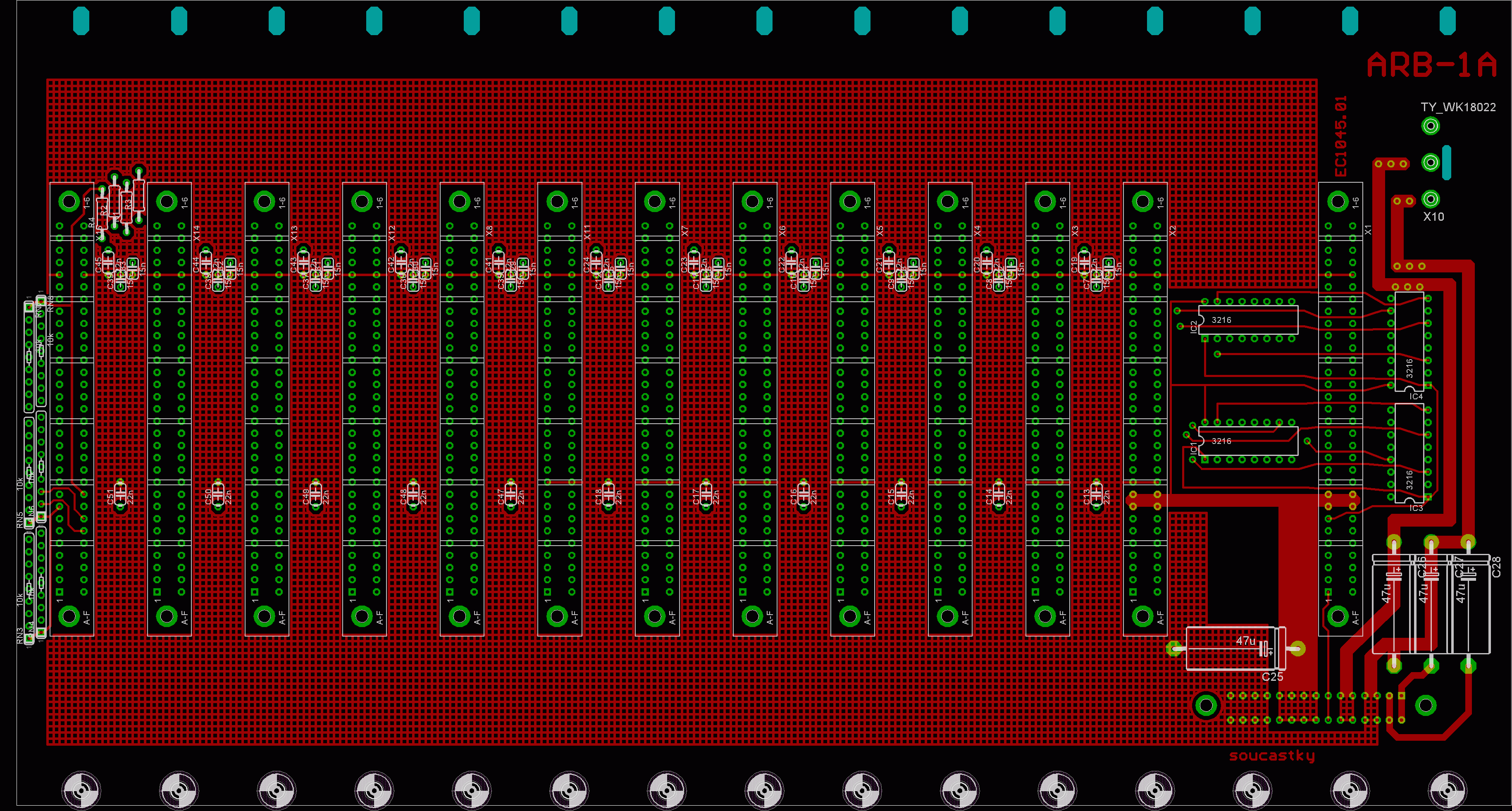

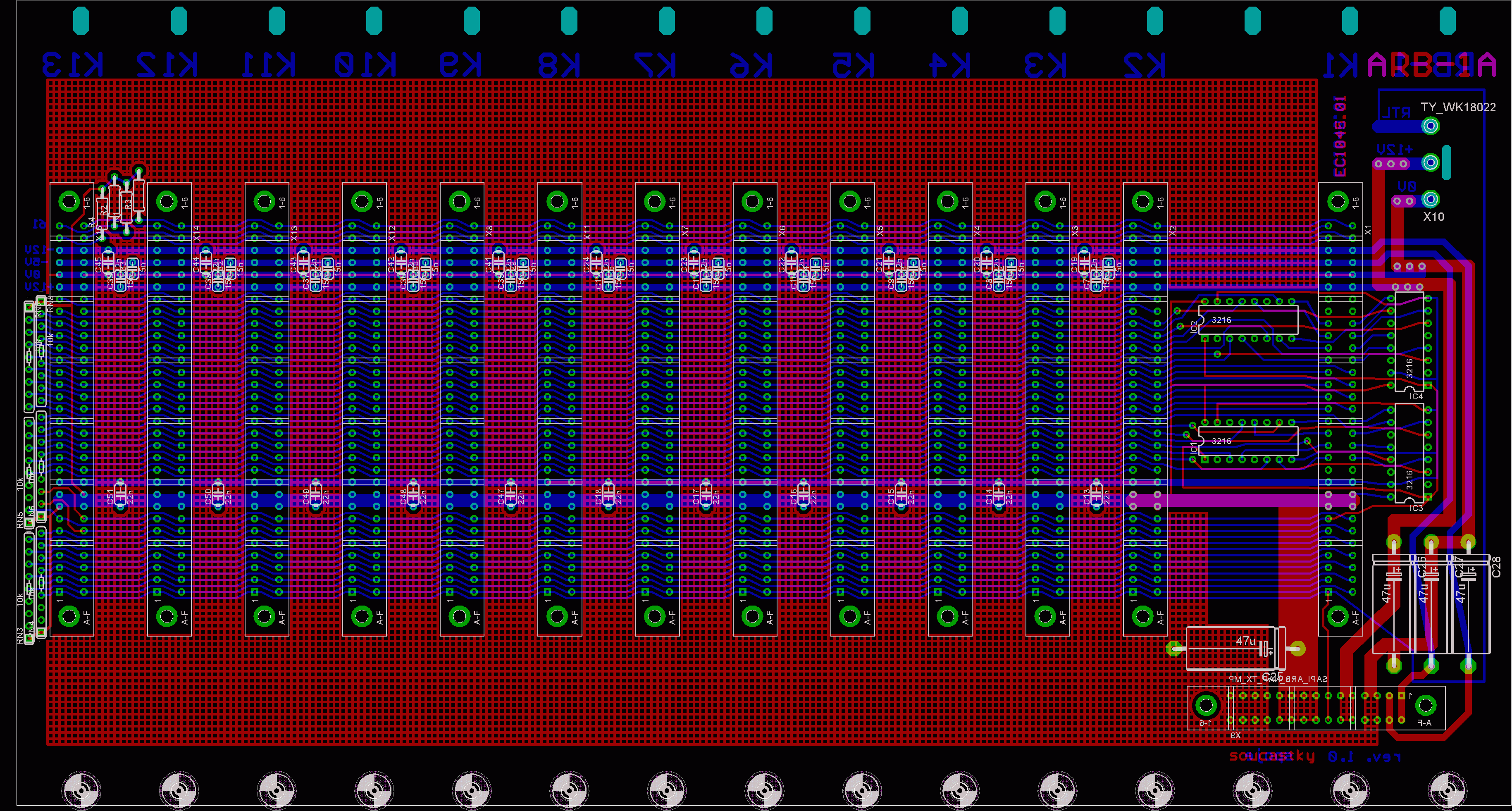

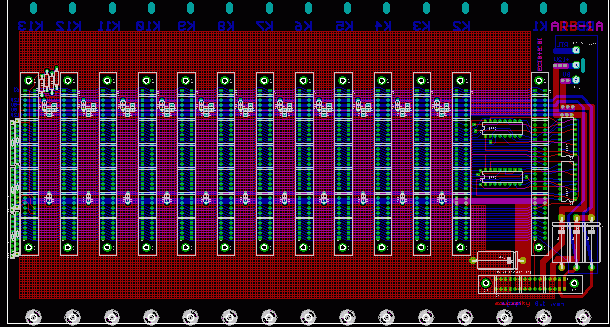

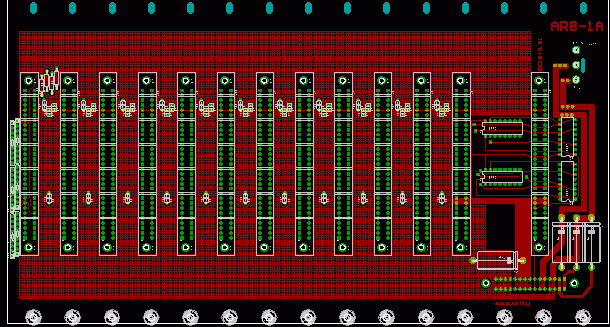

DPS ARB-1A

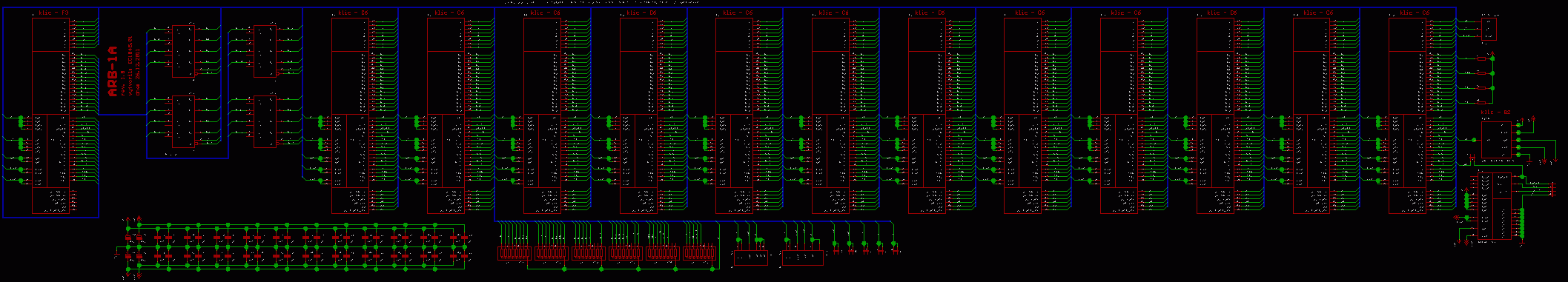

Schéma ARB-1Au a černobílá verze ZDE.

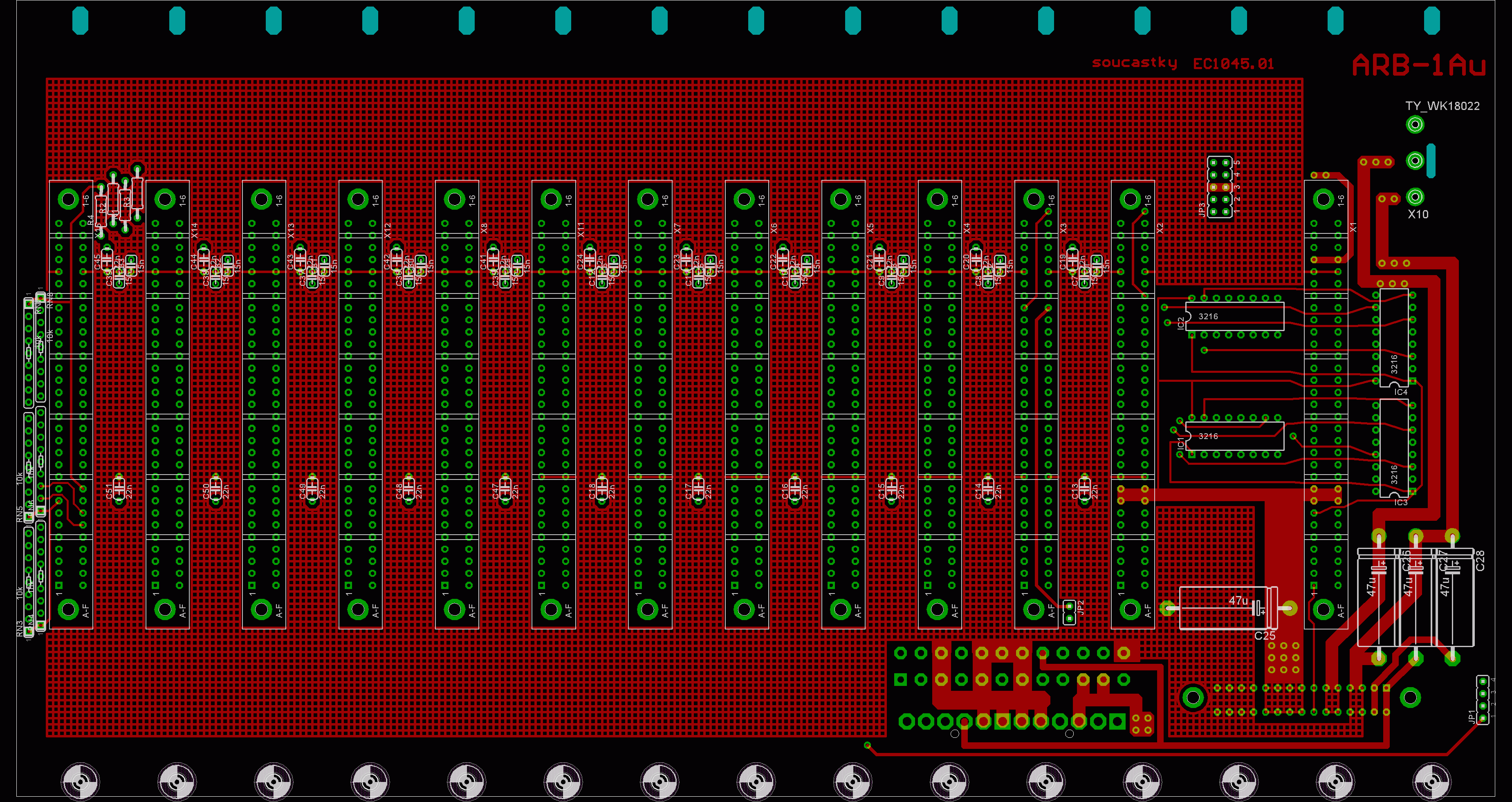

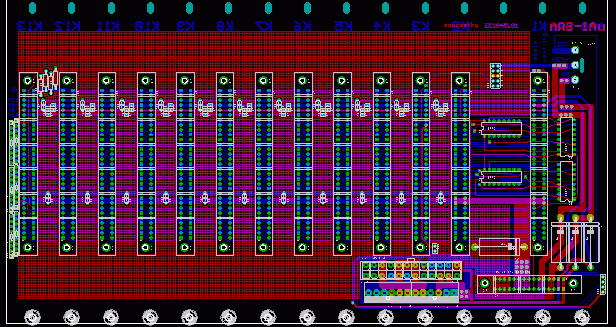

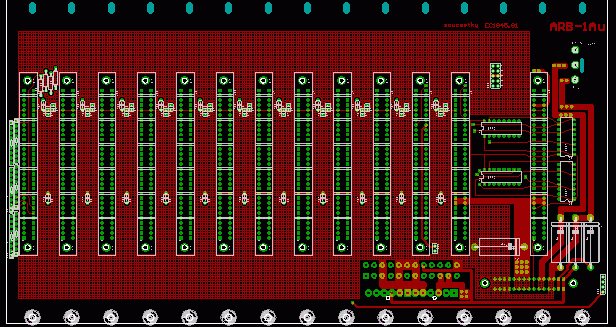

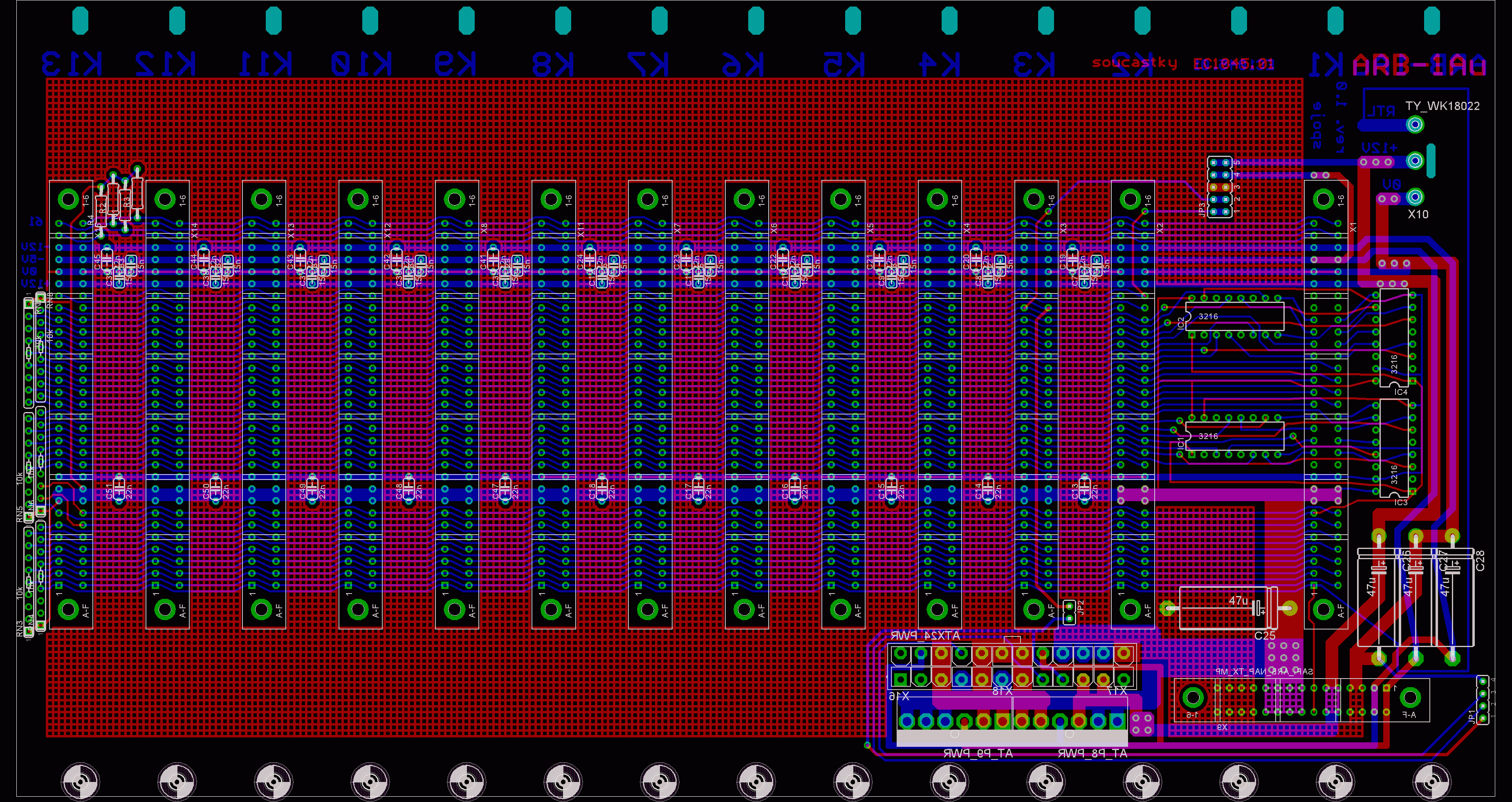

DPS ARB-1Au

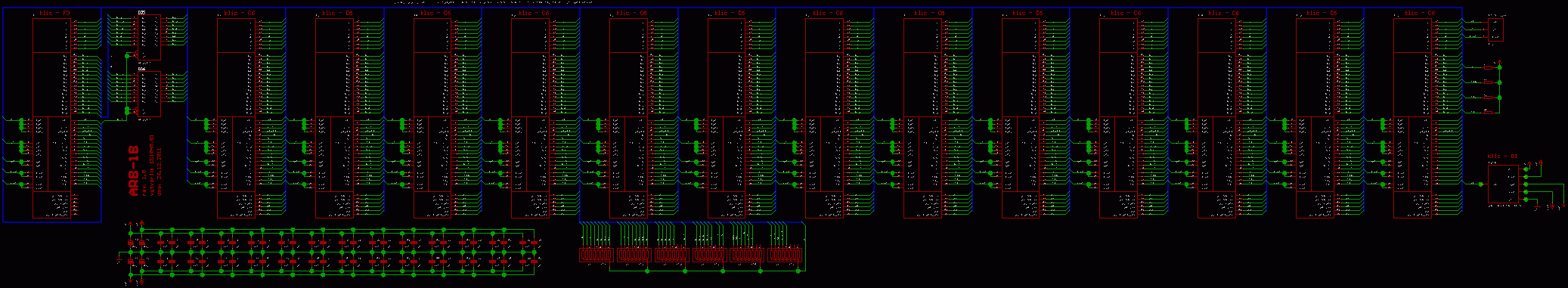

Schéma ARB-1B a černobílá verze ZDE.

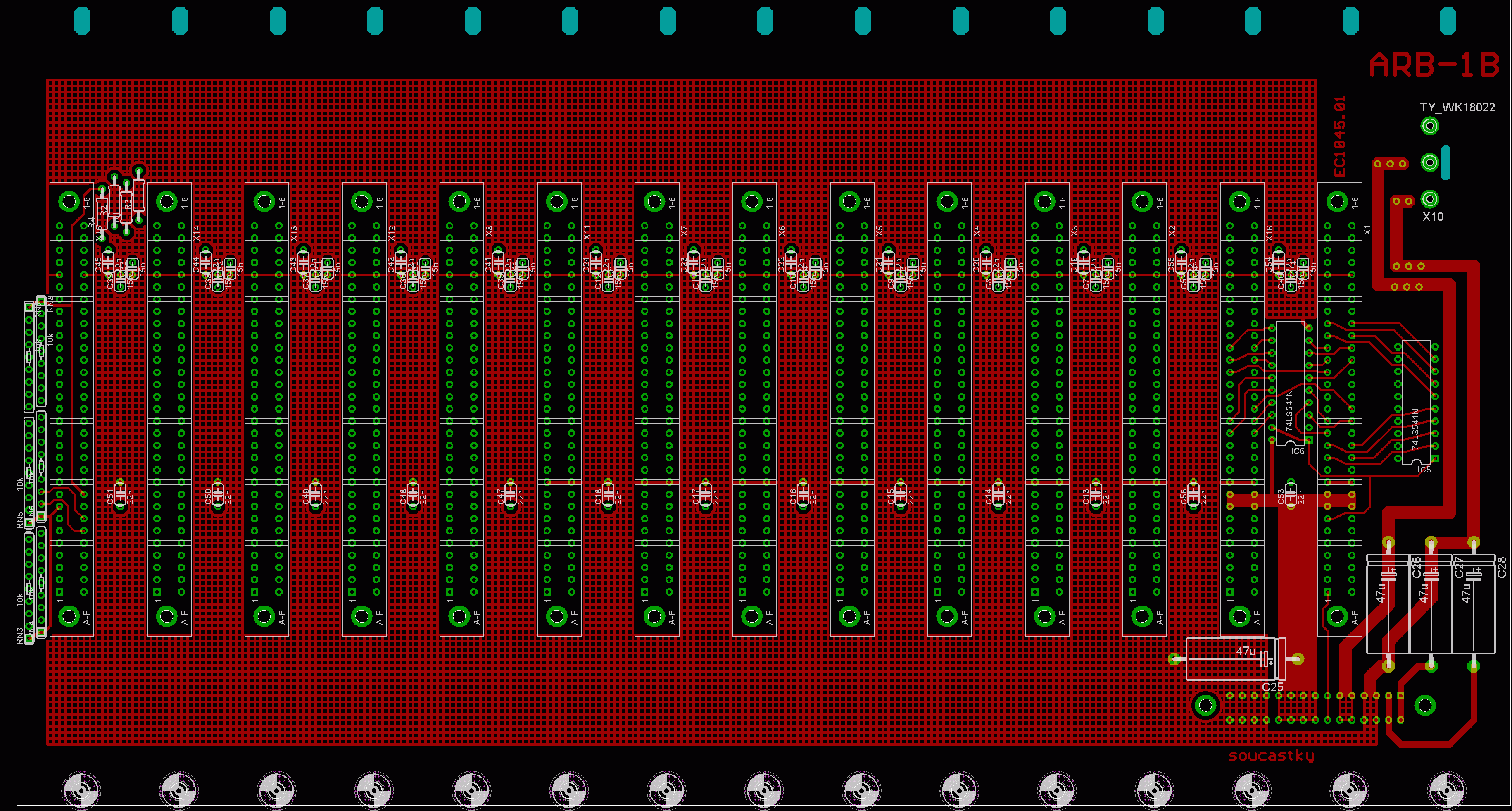

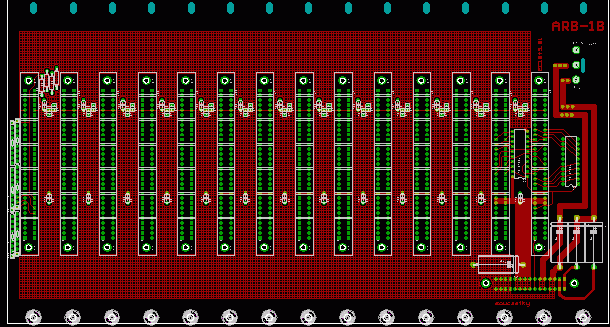

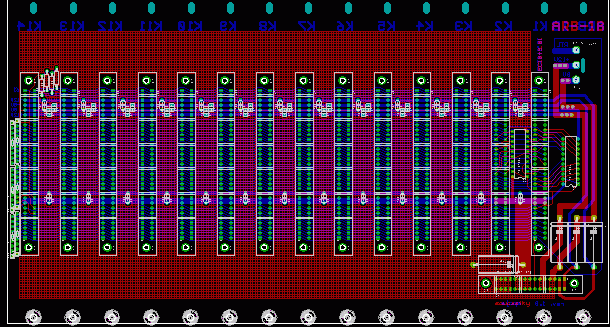

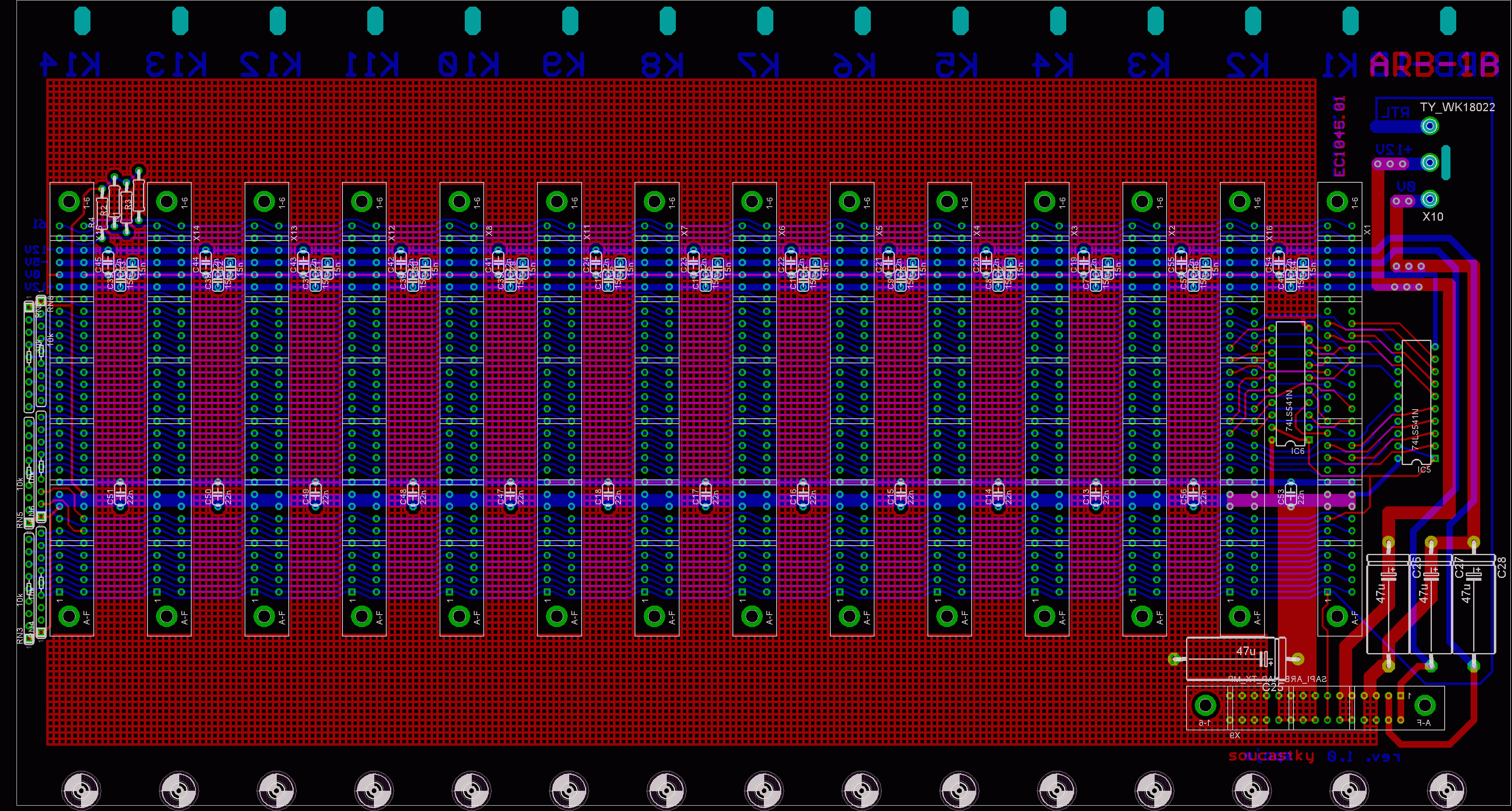

DPS ARB-1B

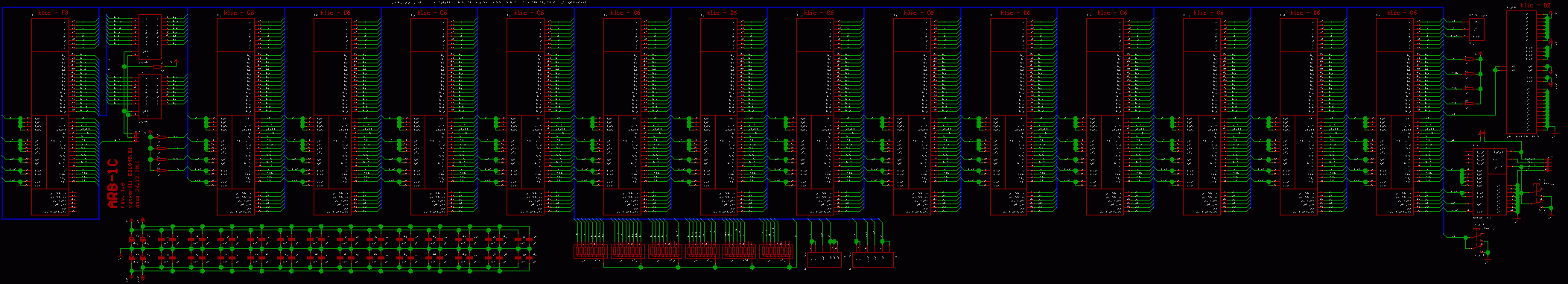

Schéma ARB-1C a černobílá verze ZDE.

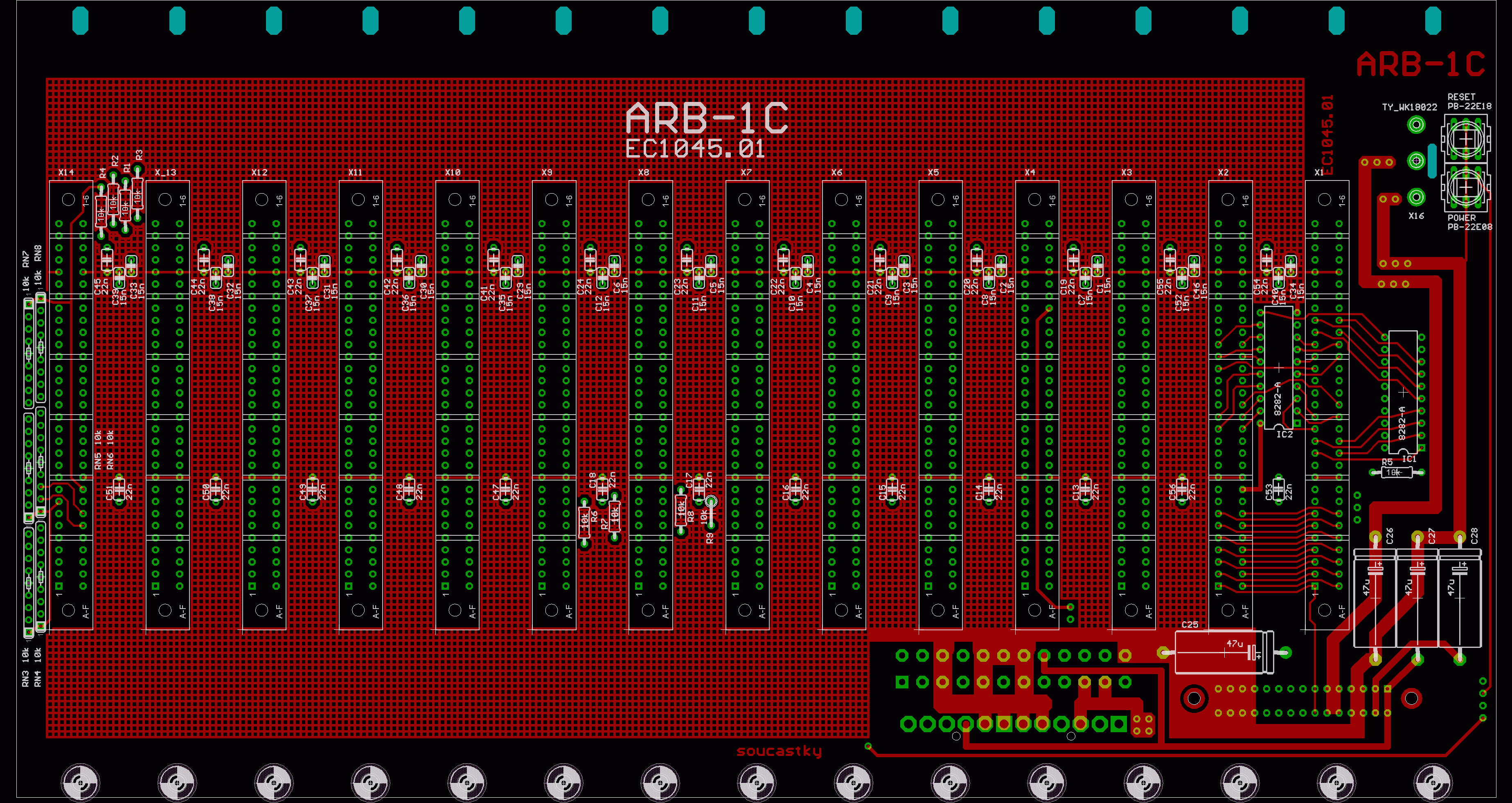

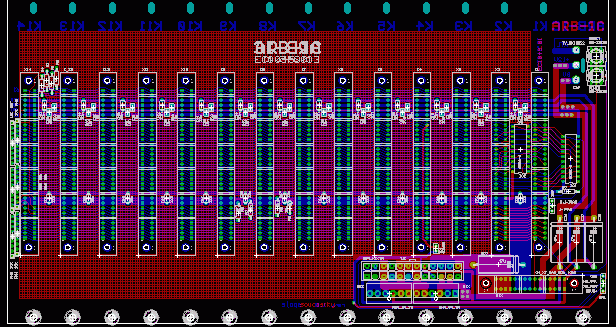

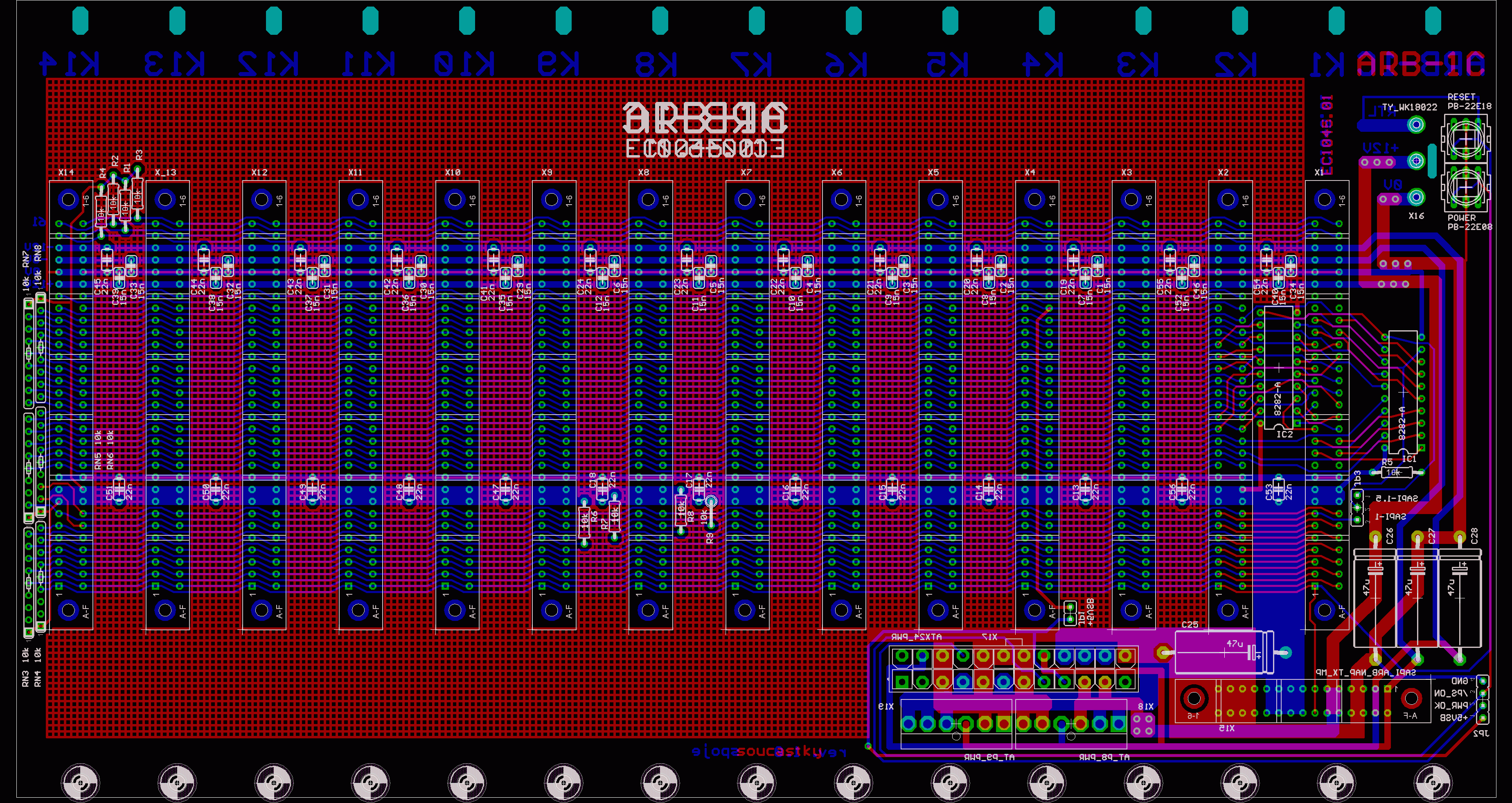

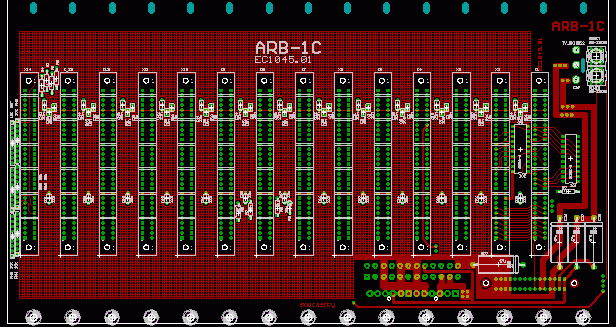

DPS ARB-1C
