ARB-1


Deska ARB-1 je popsána ve více zdrojích. První uveřejněný popis je v AR/B 83/1 (Amatérské Rádio řada B (modré – pro konstruktéry), ročník 1983 číslo 1) kde je podrobnější popis funkce sběrnice a popis oživení. Dále je popsána v dokumentaci dodávané k ZPS (ZPS-1, ZPS-2, ZPS-3 a ….).



OCR návodu ARB-1 z dokumentace pro ZPS-3, doplněno a přidáno par poznámek.

Obsah:

  1. Úvod
  2. Technické údaje
  3. Popis sběrnice
  4. Testování
  5. Údržba a servis
  6. Skladování
  7. Záruka

Přílohy:

  1. Zapojení konektoru X1
  2. Zapojeni konektorů X2-X8
  3. Zapojení konektoru X9
  4. Zapojení konektoru X10
  5. Alternativní signály na ARB-1
  6. Mechanická konstrukce
  7. Schéma zapojení


  1. Úvod

    2. Sběrnice ARB-1 tvoří mechanický a elektrický spojovací článek mezi deskami systému SAPI-1.

    Sběrnice je realizována deskou plošného spoje opatřenou konektory FRB s klíčováním. Jako většina sběrnic systémů s mikroprocesorem 8080 má i sběrnice ARB-1 osmibitovou datovou a šestnáctibitovou adresovou část. Mimo další signály rozváděné sběrnicí je zde počítáno i s šesti rezervními signály a signály potřebnými pro DMA. Napájecí napětí rozváděná sběrnicí jsou průběžně blokována kondenzátory pro potlačení rušivých signálů.

    Sběrnice počítá s osmi deskovými pozicemi.



  2. Technické údaje

    1. Všeobecné

      2. Viz kapitola ZPS-3


    2. Parametry sběrnice

      3. Napájecí napětí+ 5 V
      - 5 V
      + 12 V
      - 12 V

      Odběrpodle počtu a typu desek a přídavných zařízení

      Počet deskových pozic   8 /z toho jedna rezervovaná pro desku JPR-1A (JPR-1, JPR-1Z)/

      Signály8 datových
      16 adresových
      5 napájecích
      6 rezervních
      18 řídících /z toho 2 přerušovací/


  3. Popis sběrnice

    4. Sběrnice je realizována deskou oboustranného plošného spoje osazenou konektory FRB o šedesátidvou -vývodech. Na sběrnici lze připojit desku JPR-1A (JPR-1, JPR-1Z) /do rezervované pozice konektor X1/ a sedm dalších desek /konektory X2-X8/.

    Funkce signálů sběrnice, mimo datových, adresových a napájecích, jejichž poslání je zřejmé, následuje.

    RTL-připojení tlačítka RESET. Tento signál je jako jediný z řídících signálů veden mimo ARB-1, a to na konektor X10, kde lze připojit externí tlačítko RESET.
    HOLD-žádost o DMA. Timto signálem jsou výstupy procesoru uvedeny do třetího stavu a sběrnice lze řídit externě
    HLDA-potvrzení žádosti o DMA. Procesor oznamuje, že žádost o DMA akceptoval a sběrnice lze ovládat externě
    RDY-vstup RDYIN obvodu 8224. Do mikroprocesoru je tento signál z 8224 předáván jako READY
    STSTB-synchronizační signál sloužící ke vzorkování stavového slova
    M1-invertovaný bit D5 vnitřní datové sběrnice. Ve stavovém slově má tento bit význam FETCH /čtení instrukce z paměti/
    RES-invertovaný výstup RESET obvodu 8224. Tento signál lze využít k nulování programovatelných obvodů, resp. k nulování či nastavení sekvenčních obvodů
    INT0 , INT1-žádosti o přerušení
    INTE-invertovaný výstup INTE mikroprocesoru 8080A. Informuje o zakázání a povolení přerušení
    INTA-potvrzení, že procesor akceptoval žádost o přerušení. Jedná se přímo o výstup INTA obvodu 8228
    MR, MW-čtení paměti, zápis do paměti
    IOR, IOW-čtení a zápis do a z obvodů vstup - výstup
    Φ2-zdroj kmitočtu pro desky systému. Jedná se o vývod Φ2/TTL/ obvodu 8224
    DEN-signál určený pro uvedení datových a řídících výstupů obvodu 8228 do třetího stavu. Používá se pouze pro diagnostické účely
    AEN-inverze k HLDA

    Datová sběrnice pracuje se signály D0 - D7, adresová sběrnice pro adresaci pamětí využívá signály A0 - A15. Pro adresaci vstupně výstupních obvodů jsou použity signály A0 - A7.



  4. Testování

    5. Kontrola funkce sběrnice je součástí testu TSX12, dodávaného včetně popisu jako zvláštní příslušenství.



  5. Údržba a servis

    6. Viz popis sestavy ZPS-3



  6. Skladování

    7. Viz popis sestavy ZPS-3



  7. Záruka

    8. Viz popis sestavy ZPS-3



  1. Příloha

    2. Zapojení konektoru X1

    Č.SIGNÁL   NÁZEVTYP   Č.SIGNÁL   NÁZEVTYP
    62INT0Žádost o přeruš. 0 *   INP61INTAPotvrzení přeruš.OUT
    60Φ2Hodiny Φ2-TTLOUT59INT1Žádost o přeruš. 1 *   INP
    58- 12VNapájeníNAP57- 12VNapájeníNAP
    56- 5VNapájeníNAP55- 5VNapájeníNAP
    540VZemNAP53   0VZemNAP
    52+ 12VNapájeníNAP51+ 12VNapájeníNAP
    50   49
    4847
    46A6AdresaOUT45A7AdresaOUT
    44A4AdresaOUT43A5AdresaOUT
    42A2AdresaOUT41A3AdresaOUT
    40A0AdresaOUT39A1AdresaOUT
    38D1DataBD37D0DataBD
    36D7DataBD35D2DataBD
    34D5DataBD33D6DataBD
    32D3DataBD31D4DataBD
    30A8AdresaOUT29A10AdresaOUT
    28A12AdresaOUT27A13AdresaOUT
    26A14AdresaOUT25A11AdresaOUT
    24Al5AdresaOUT23A9AdresaOUT
    2221
    200VZemNAP190VZemNAP
    18+ 5VNapájeníNAP17+ 5VNapájeníNAP
    16+ 5VNapájeníNAP15+ 5VNapájeníNAP
    14DENPovolení datINP13AENPovolení adresOUT
    12IOWZápis do portuOUT11MWZápis do pamětiOUT
    10IORČtení z portuOUT09MRČtení z pamětiOUT
    08RESNulováníOUT07INTEPřeruš. povoleno *OUT
    06M1Příznak cyklu M1OUT05HLDAPotvrzení pro DMA   OUT
    04STSTBVzorek statutuOUT03RDYReadyINP
    02HOLDŽádost o DMAINP01RTLTlačítko resetINP

    Typ signálu :INPvstupníBDobousměrný
    OUT výstupní   NAP napájení


  2. Příloha

    3. Zapojení konektoru X2 – X8

    Č.SIGNÁL   NÁZEVTYP   Č.SIGNÁL   NÁZEVTYP
    62INT0Žádost o přeruš. 0 *OUT61INTAPotvrzení přeruš.INP
    60Φ2Hodiny Φ2-TTLINP59INT1Žádost o přeruš. 1 *OUT
    58- 12VNapájeníNAP57– 12VNapájeníNAP
    56- 5VNapájeníNAP55- 5VNapájeníNAP
    54   0VZemNAP53   0VZemNAP
    52+ 12VNapájeníNAP51+ 12VNapájeníNAP
    50S6Reserva *49S5Reserva *
    48S4Reserva *47S3Reserva *
    46A6AdresaINP45A7AdresaINP
    44A4AdresaINP43A5AdresaINP
    42A2AdresaINP41A3AdresaINP
    40A0AdresaINP39A1AdresaINP
    38D1DataBD37D0DataBD
    36D7DataBD35D2DataBD
    34D5DataBD33D6DataBD
    32D3DataBD31D4DataBD
    30A8AdresaINP29A10AdresaINP
    28A12AdresaINP27A13AdresaINP
    26A14AdresaINP25A11AdresaINP
    24A15AdresaINP23A9AdresaINP
    22S2Reserva *21S1Reserva *
    200VZemNAP190VZemNAP
    18+ 5VNapájeníNAP17+ 5VNapájeníNAP
    16+ 5VNapájeníNAP15+ 5VNapájeníNAP
    14DENPovolení datOUT13AENPovolení adresINP
    12IOWZápis do portuINP11MWZápis do pamětiINP
    10IORČtení z portuINP09MRČtení z pamětiINP
    08RESNulováníINP07INTEPřeruš. povoleno *INP
    06M1Příznak cyklu M1INP05HLDAPotvrzení pro DMAINP
    04STSTBVzorek statutuINP03RDYReadyOUT
    02HOLDŽádost o DMAOUT01RTLTlačítko resetOUT

    Typ signálu :INPvstupníBDobousměrný
    OUT výstupní   NAP napájení


  3. Příloha

    4. Zapojení konektoru X9

    Č.SIGNÁL   NÁZEVTYP   Č.SIGNÁL   NÁZEVTYP
    30   0VZemNAP290VZemNAP
    280VZemNAP27   0VZemNAP
    260VZemNAP250VZemNAP
    240VZemNAP230VZemNAP
    22+ 5VNapájeníNAP21+ 5VNapájeníNAP
    20+ 5VNapájeníNAP19+ 5VNapájeníNAP
    18+ 5VNapájeníNAP17+ 5VNapájeníNAP
    16+ 5VNapájeníNAP15+ 5VNapájeníNAP
    14RTLTlačítko reset   OUT13RTLTlačítko reset   OUT
    12+ 12VNapájeníNAP11+ 12VNapájeníNAP
    10+ 12VNapájeníNAP09+ 12VNapájeníNAP
    080VZemNAP070VZemNAP
    060VZemNAP050VZemNAP
    04- 12VNapájeníNAP03- 12VNapájeníNAP
    02- 5VNapájeníNAP01- 5VNapájeníNAP

    Typ signálu :OUT výstupní   NAP napájení


  4. Příloha

    5. Zapojení konektoru X10

    Č.SIGNÁL   NÁZEVTYP
    30VZemNAP
    2+ 12VNapájeníNAP
    1RTLTlačítko reset   OUT

    Typ signálu :OUT výstupní   NAP napájení


  5. Příloha

    6. Alternativní signály na ARB-1

    Rozdíly základních signálů v závislosti na požitých procesorových deskách.

    JPR-1   JPR-1A   JPR-1Z
    INT0přpojeno na R0 MH3214přpojeno přes hradlo NAND na INT MHB8080Apřpojeno na INT Z80
    INT1přpojeno na R1 MH3214přpojeno přes hradlo NAND na INT MHB8080Apřpojeno na NMI Z80
    INTE / REF   informuje o zakázání a povolení přerušeníinformuje o zakázání a povolení přerušenípřpojeno na REF Z80


    Význam rezervních signálů bez záruky na správnost či úplnost.

    S1MAP1pomocný adresný signál
    S2MAP2pomocný adresný signál
    S3- 15Vpomocné napájení
    S4Uzzáložní napájení
    S5   ?
    S6+15V / +30V   pomocné napájení


  6. Příloha

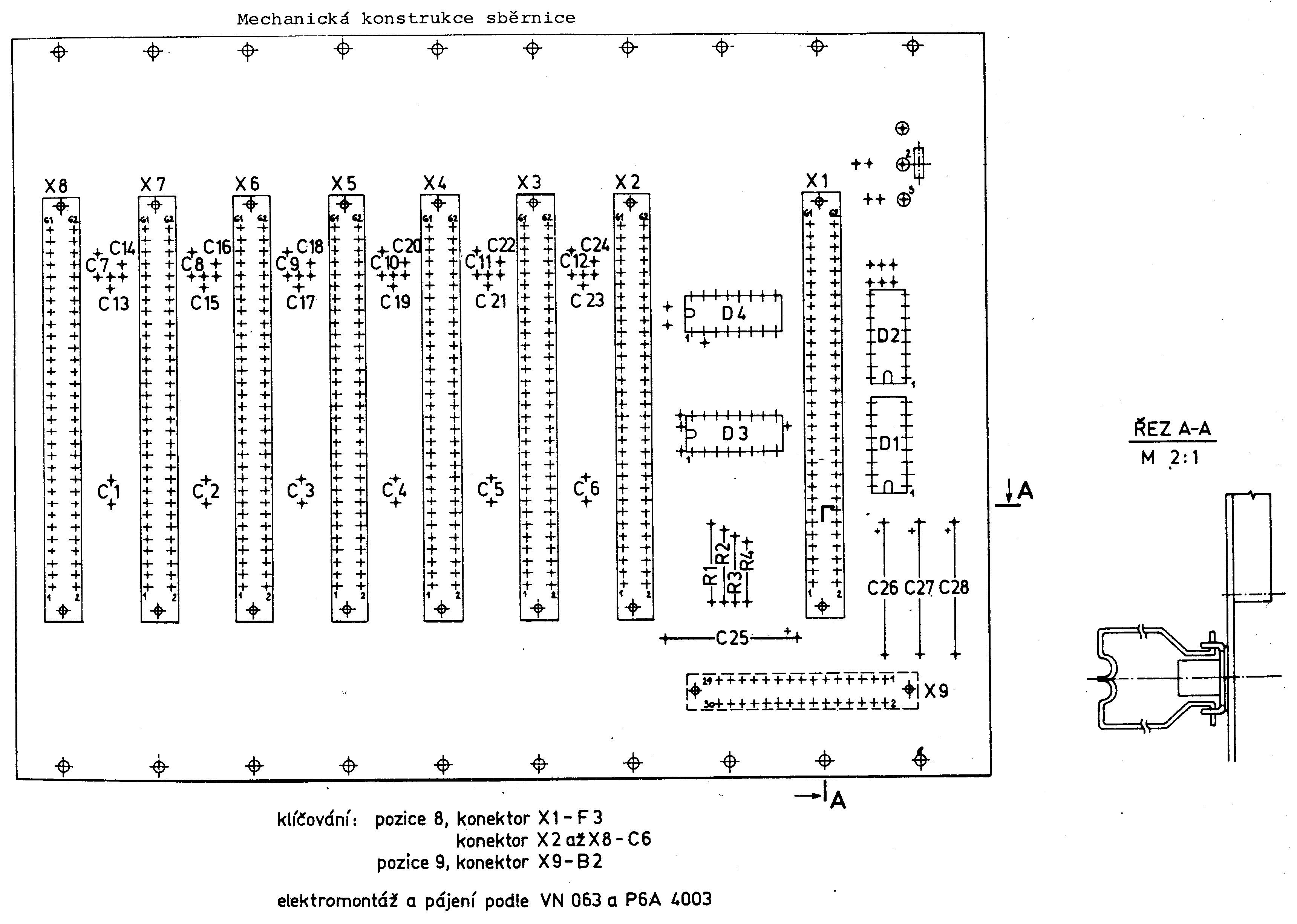

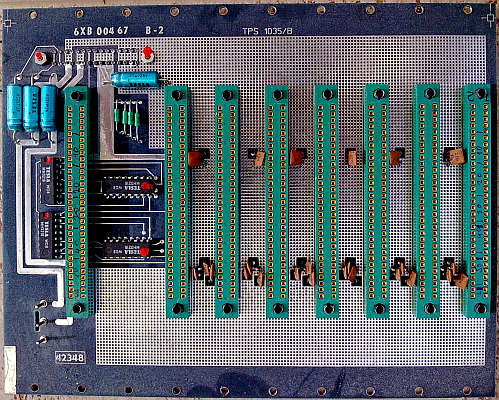

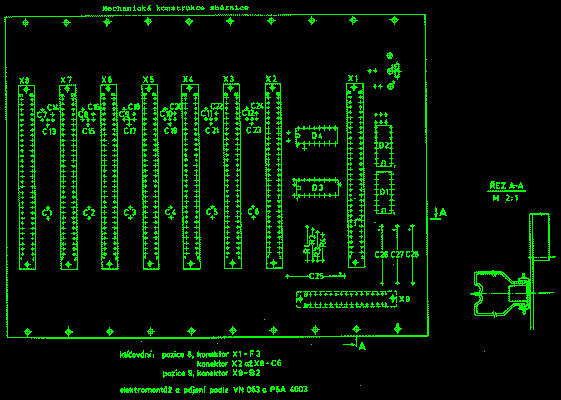

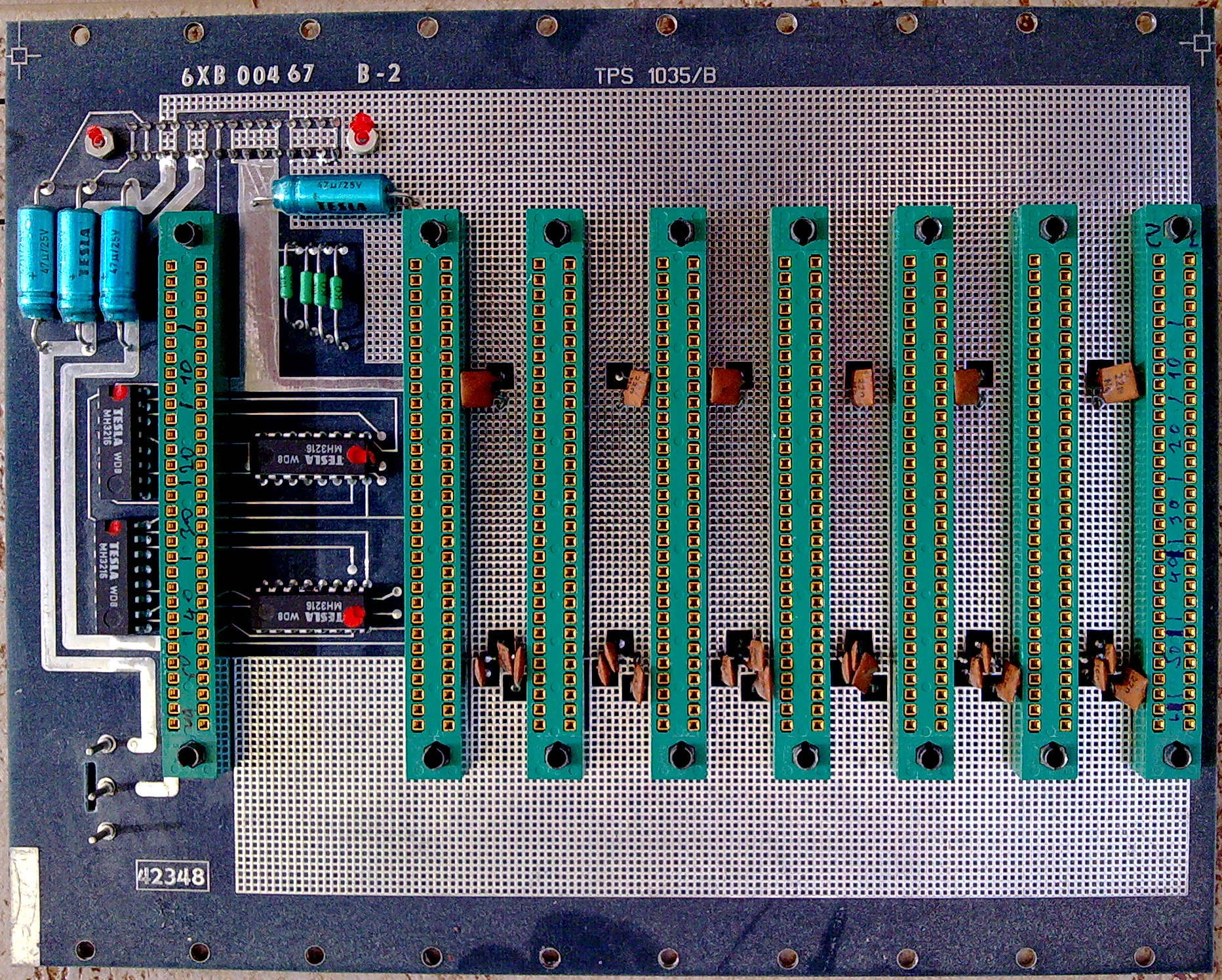

    7. Mechanická konstrukce

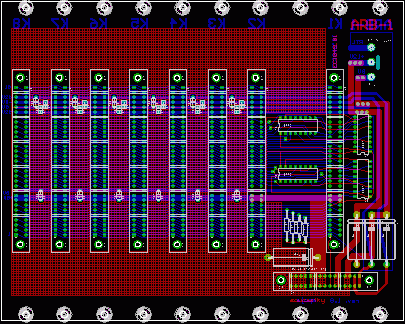

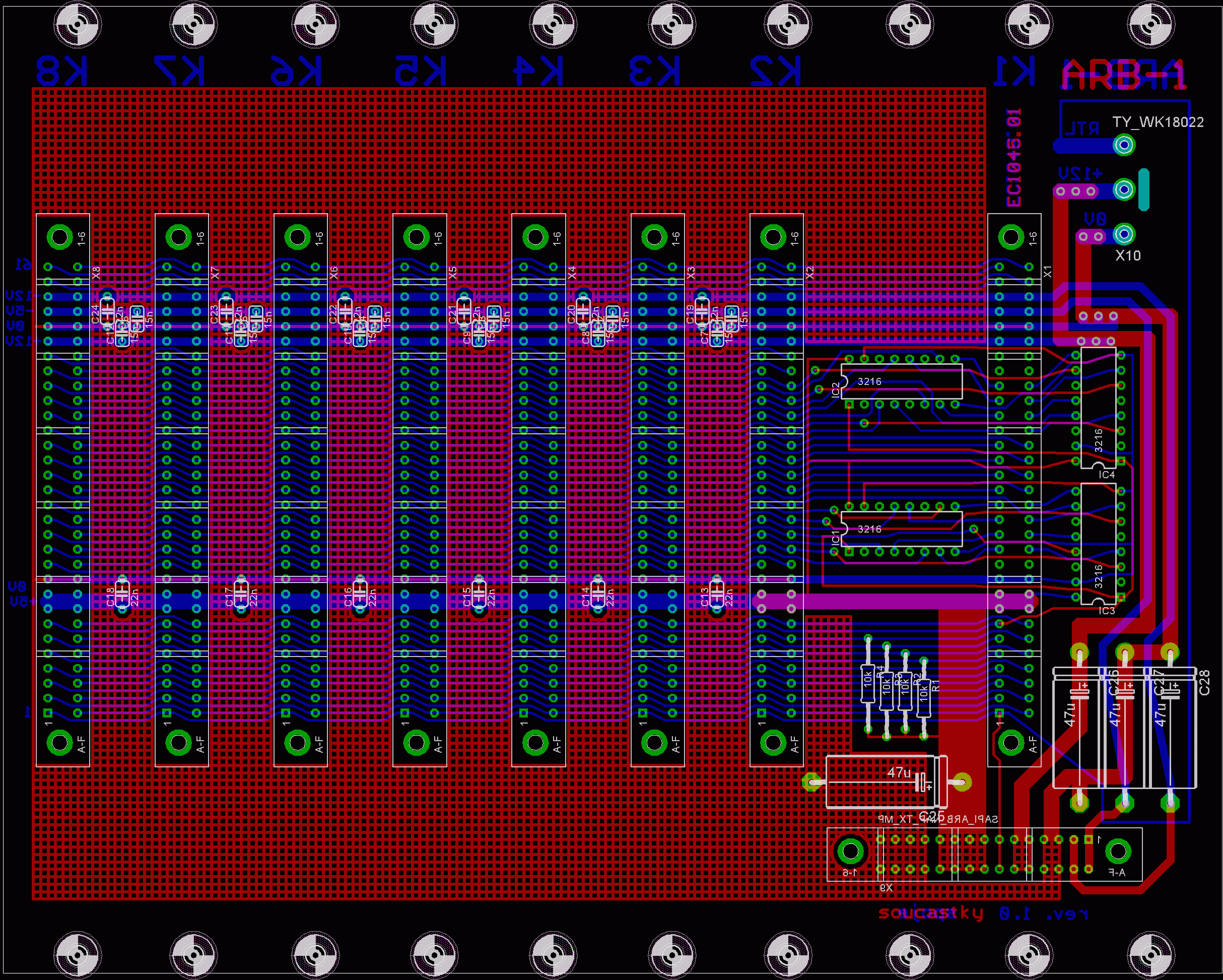

    DPS ARB-1



    DPS ARB-1



  7. Příloha

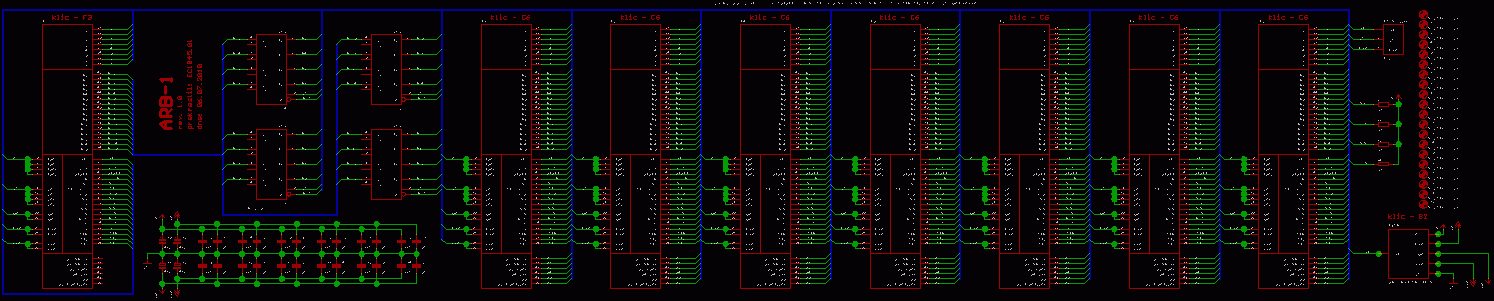

    8. Schéma zapojení


    Schéma ARB-1 a černobílá verze ZDE.
