Deska AND-1A je odvozená z AND-1, kdy došlo k úpravě adresného dekodéru (MH 3205 (74 138) je nahrazen MH 74S287). Což umožňuje nastavit adresaci AND-1A v celém rozsahu adres s krokem 2kB. Zde uveřejněná dokumentace je OCR dodávané dokumentace, schéma a označení (číslovaní) součástek vychází z AR u IO je označení (číslovaní) shodné s dokumentací u diod tranzistorů a odporu se liší. Dále nesedí číslování propojek. Deska je popsána v dokumentaci k ZPS-3

OCR návodu AND-1A

SAPI-1

Deska alfanumerického displeje

AND-1A

6XK 199 137

TESLA ELSTROJ     TESLA LIBEREC     TESLA ELTOS-DIZ

Obsah:

1. Úvod
2. Technické parametry
3. Instalace
4. Popis funkce
5. Programování
6. Testování

Přílohy:

1. Zapojení kabelů pro AZJ 462
2. Zapojení kabelu KB-06
3. Adresace znaků. na stínítko displeje
4. Obsah paměti PROM 74 188
5. Soubor znaků AND-1A
6. Tabulka konektoru X1
7. Tabulka konektoru X2

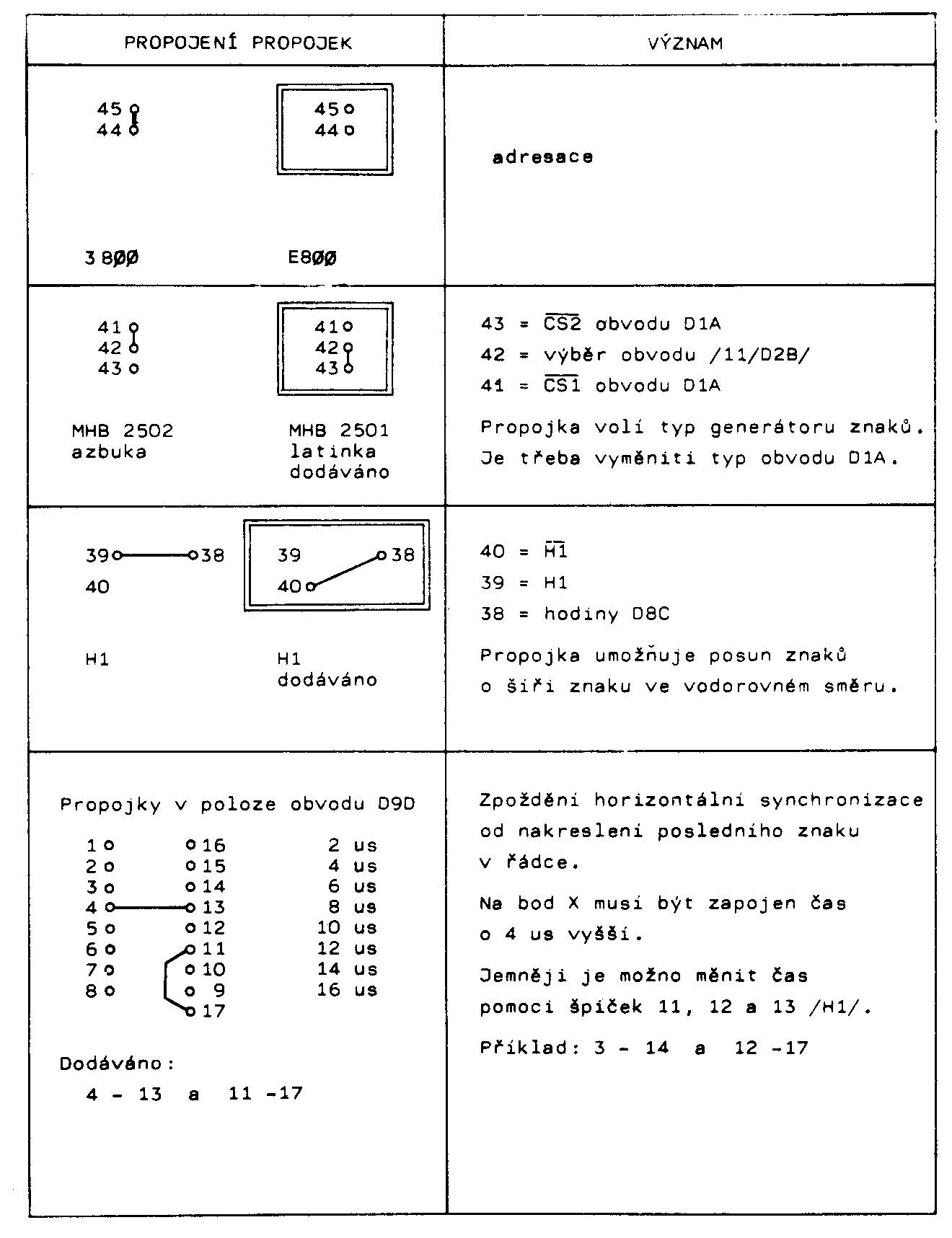

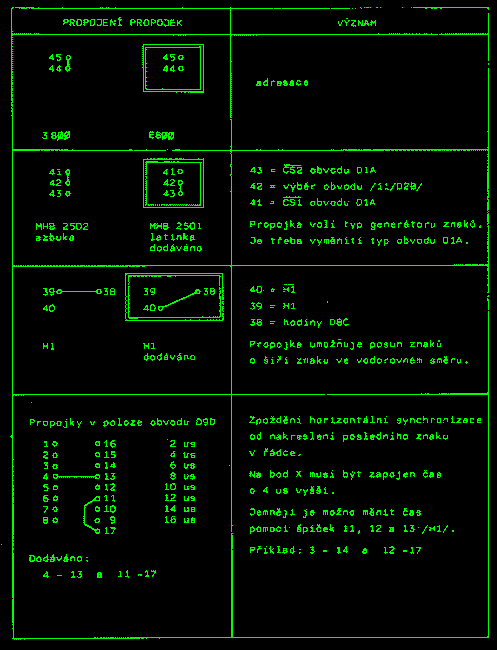

8. Zapojení drátových propojek

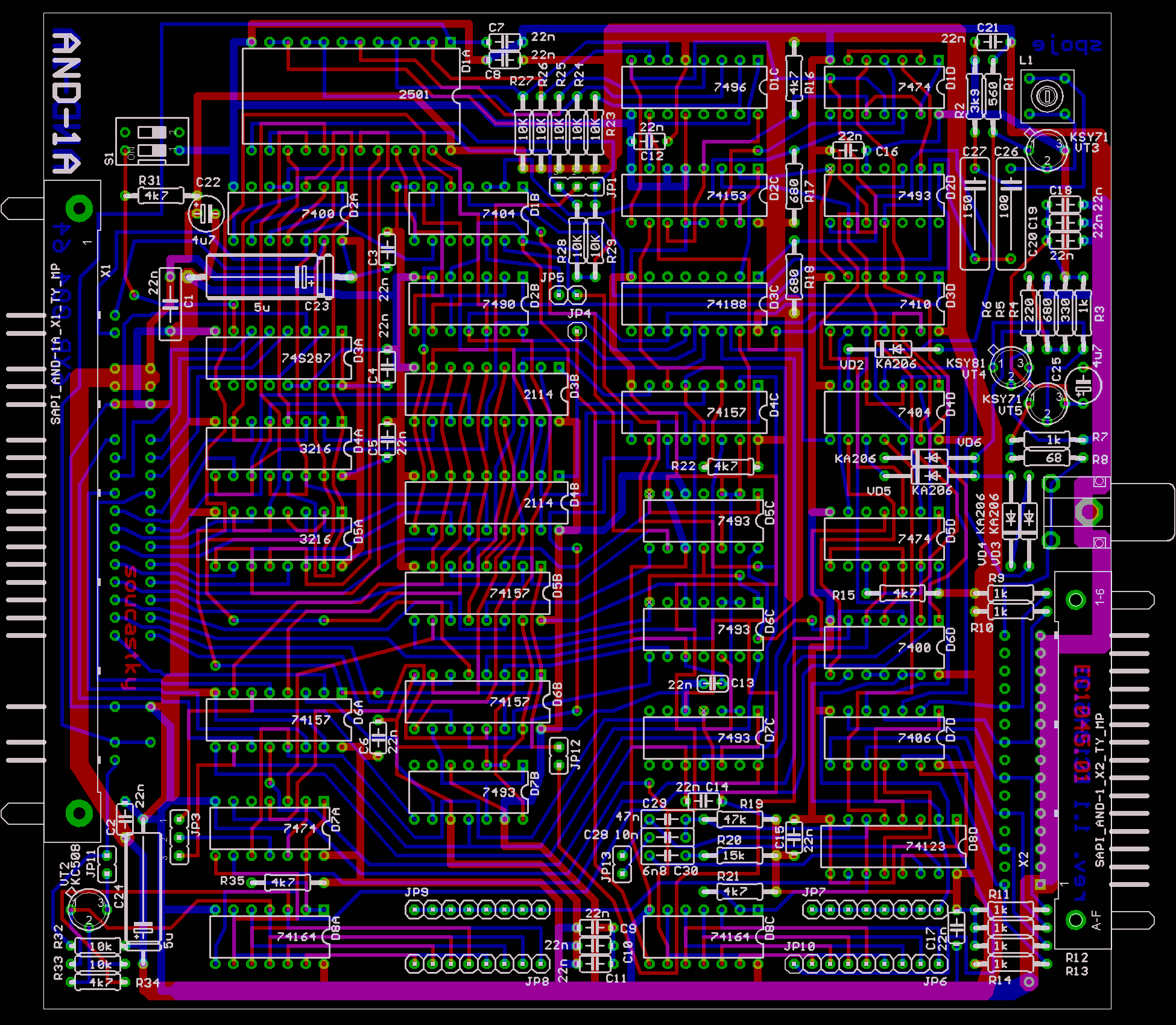

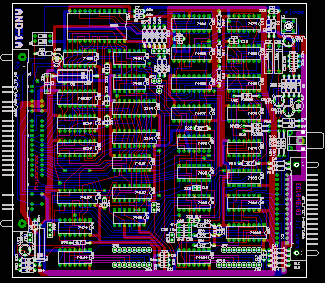

9. Rozmístění součástek
10. Rozpiska součástek

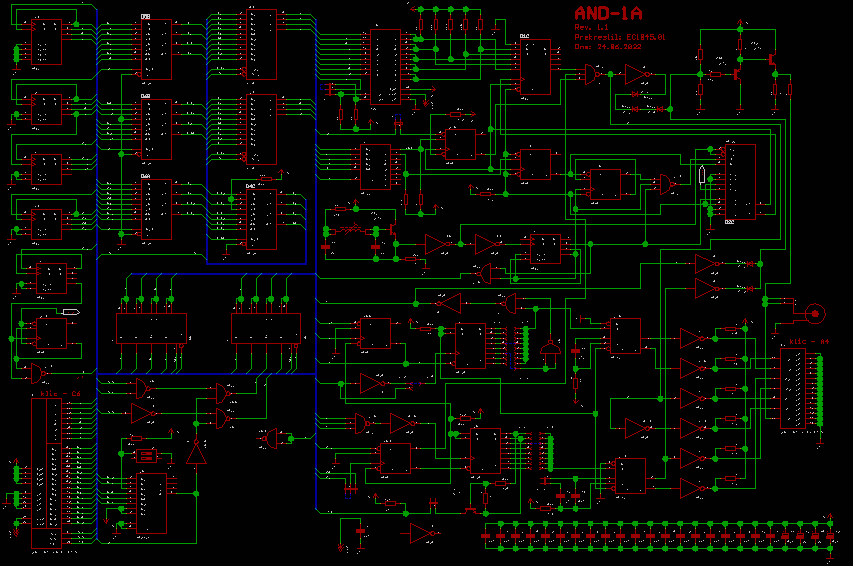

11. Schéma zapojení
12. Úprava TVP PLUTO

1. Úvod

Deska AND-1A je řešena jako tzv. video RAM o kapacitě 2kB. Z této kapacity pouze 1kB obsahuje zobrazované znaky /24 x 40 znaků/. Zbývající paměť slouží pro uchování čísla řádky a pozice znaku na řádce. Pro odlišení různých informací lze používat blikající znaky, znaky s blikajícím podtržením /kurzorem/ nebo znaky dvojité šířky. Znakový soubor je dán použitým generátorem znaků MHB 2501 /latinka/ nebo MHB 2502 /azbuka/. Vzhledem k tomu, že tento generátor je zasunut do objímky, lze požadovaný soubor znaků volit jeho výměnou. Standartně je dodávána deska s generátorem 2501.

Deska AND-1A má vyveden videovýstup s úplným TV signálem /video + synchronizace/ pro připojení TV přijímače, ale zároveň jsou vyvedeny i všechny potřebné signály pro připojení zobrazovací jednotky AZJ 462 z TESLA Orava. Pro připojení libovolné zobrazovací jednotky jsou k disposici oddělené výstupy pro video, horizontální a vertikální synchronizaci. Poloha textu na stínítku je nastavitelná pomocí propojek na desce AND-1A.




2. Technické parametry

Napájení desky:	+5V ± 0,25V / 0,9A
	-12V ± 0,5v / 25mA




Kapacita paměti RAM	1K byte
Celkový počet zobrazovaných znaků	960
Počet znaků v řádce	40
Počet řádků	20 nebo 24
Matice pro zobrazení znaku	5 x 7 bodů
Mezera mezi znaky	1 bod
Mezera mezi řádky	3 body
Zobrazení kursoru	blikající podtržení
Kód zobrazovaných znaků	ASCII
Specielní zobrazení	dvojitá šíře znaků
	blikající znak
Perioda řádkové synchronizace	64µs
Perioda snímkové synchronizace	20,5 ms
Počet TV řádků ve snímku	320
Výstupy	úplný TV signál
	signál pro AZJ 462
Nastavení horizontální synchronizace	ano
Nastavení vertikální synchronizace	ano
Šířka horizontálního synchronizačního impulsu	4 µs pro TV
Způsob adresace	MR a MW




Zátěž signálů:	A0 až A10	1,6 mA
	A11 až A15	0,25 mA
	RES	0,25 mA
	D0 až D7	0,25 mA
	MR	1,85 mA
	MW	3,2 mA
	INT 1	0,5 mA





3. Instalace

Na desce překontrolujeme nastavení propojek a desku spojíme se zobrazovací jednotkou pomocí kabelů, a to buď přímo nebo prostřednictvím konvertoru TVK-1 /TVP bez videovstupu/. Zapojení kabelů pro AZJ 462 je v příloze.





4. Popis funkce

Deska AND-1A obsahuje obvody umožňující zobrazit 40 znaků na každém z 24 textových řádcích TV přijímače nebo videomonitoru. Tím deska ve spojení se zobrazovací jednotkou tvoří displej pro mikropočítačový systém SAPI-1. Procesor s deskou AND-1A komunikuje jako s pamětí o kapacitě 2kB.

Dekodér adresy desky AND-1A je tvořen pamětí PROM s počátečním nastavením adresy od E800H. Spojením propojovacích špiček 44 - 45 lze počáteční nastavení změnit na adresy 3800H. V případě potřeby jiné adresy, je nutno použít paměť PROM s jiným obsahem.

Vzhledem k tomu, že paměť desky lze procesorem nejen plnit, ale i číst, je možno programově ovládat rolování textu i jiné operace. Aby byl zajištěn Přistup do paměti jak mikroprocesoru, tak i obvodům.displeje, je na desce umístěn multiplexor adresy /D5B, D6B, D6A/ ovládaný signálem SEL /1/DSB/ generovaným dekodérem adresy. V okamžiku výběru desky dojde k odpojení čítačů a připojeni bitů A0 až A10 adresové sběrnice. Toto přepnutí trvá prakticky jediný strojový cyklus mikroprocesoru a v této době je provedeno zatmění stínítka. Pokud není únosné mít na stínítku černé čárky vzniklé zápisem na desku, lze pomocí přerušení zajistit manipulaci s pamětí pouze při zpětném běhu snímku /na přenos dat do Paměti pak zbývá cca 5 - 7 ms za dobu zobrazeni jednoho snímku/.

Čítače D5C a D6C tvoří společně čítač modulo 64, jehož výstupy jsou značeny jednak H1 - H32, jednak S1 - S32. Tyto výstupy jsou využívány ke generování horizontálních synchronizačních a zatmívacích průběhů /signály H/ a k výběru sloupů paměti /signály S/.

Čítač D7B tvoří společně se zbývajícím klopným obvodem čítače D6C čítač modulo 32. Tento čítač je inkrementován vždy po desáté lince TV rastru. Čítač tvořený obvody D7C a D5D slouží pro další dělení snímkové frekvence až na 1,5 Hz. Čítač modulo 10 /D2B/ je inkrementován signálem NL - nová linka vždy po 64 µs. Hradlo D3D vydává vždy při každé desáté lince signál 10L, sloužící obvodům vertikální synchronizace jako hodiny pro zpožďovací obvod VS signálu.

Poloha řádky, na níž se nachází kurzor je dekódována pamětí PROM /D3C/. Výstupy generátoru znaků D1A vedou na vstupy posuvného registru a je na ně přivedeno předpětí z + 5 V. Zavřením výstupů D1A se mimo vytvoření meziřádkové mezery rozsvítí řádky 8, 9 a 10, které potom lze ovládat zatmíváním z paměti PROM /D3C/. Tim je zajištěno svícení kurzoru.

Hodiny celé desky jsou odvozeny z oscilátoru 6 MHz a vedou do čítače modulo 6 /D2D/. Výstup hradla D6D generuje hodiny s periodou 1 µs pro HORIZONTÁLNÍ ČÍTAČ.

Systém synchronizace je stejný pro H i V. Klopný obvod D7A se odblokuje po dosažení hodnoty 32 čítačem H a o osm taktů později je tento klopný obvod překlopen. Tim je odblokován posuvný registr D8C čítající impulsy H1 s periodou 2 µs. Připojením vstupu D8D na různé výstupy posuvného registru získáváme zpoždění odstupňované po 2 µs. Je-li zapotřebí posouvat polohu znaků jemněji, přepojíme spojku 11 - 13 na 12 - 13 /jde vlastně o určení, zda synchronizace začíná v lichém nebo sudém stavu čítače H/.

Z hradla D6D vystupuje impuls pro synchronizaci TV přijímače. Odpovídající šířka impulsu je 4 µs a je získávána zapojením bodu 17 na výstup N + 2, kde N je bod na němž je umístěna spojka. Monostabilní obvod pro šířku impulsů HS je určen pouze pro monitor /AZJ 462 vyžaduje šířku HS 30 µs/.

Funkce vertikální synchronizace počítá stavem V16, kdy je odblokován obvod D7A, který později, ve stavu V20 /spojka 46 - 47/ nebo V 24 /spojka 48 - 47/ překlopí. Spojka určuje, zda bude zobrazováno 20 nebo 24 řádků. Nastavení zpoždění je v krocích 0,64 ms a impuls VS je pro TV přijímač /100 !!us/ i monitor /AZJ 462 - 1 ms/ vytvářen obvodem D8D vybaveným z tohoto důvodu dvojicí kondenzátorů. Impuls VS je pro TV přijímač veden přes diodu VD4 do převodníku úrovní. Transistor VT1 generuje žádost o přerušení vždy po překlopení D7A do stavu H. Žádost o přerušení je zařazována propojkou 49 - 50.

Funkce zatmívání při kreslení linky znaku je zajištěna uzemněním vstupu SI posuvného registru D1C při kreslení šestého bodu linky. Po dokreslení dvacátého resp. dvacátého čtvrtého řádku je zatmění zajištěno spojením výstupu 9/D7A a 10/D3D.

Při kreslení linek znaků je zatmívání zajištěno klopným obvodem D5D. Takt tohoto obvodu je synchronní s plněním posuvného registru D1C. Okamžik zatmívání je určen výstupem 1 paměti PROM D3C.

Obvod generující signály LOAD a CLK zajišťuje rovněž dvojnásobnou šířku znaku a to ve spolupráci s pamětí D3C, která dekóduje požadavek na dvojitou šířku a oznámí jej signálem !!DZ. Tím dojde k nastavení výstupu 8/D1D do stavu H, k odblokování děliče /D1D/ a změně vstupu A multiplexoru D2C, na jehož výstupu se objeví poloviční kmitočet.

Výstupní obvody jsou pro TV přijímač tvořeny převodníky úrovně VT3, VT4, VD1 a VD5 a pro monitor výkonovými hradly s otevřeným kolektorovým výstupem.





5. Programování

Paměť RAM na desce AND-1A představuje pro mikropočítač normální paměť RAM. Lze tedy do této paměti kdykoliv zapisovat nebo z ní číst.

K programování spolupráce displej - mikropočítač je třeba znát tyto údaje :

• Adresu znaku na stínítku obrazovky vyjádřenou jako adresu paměti RAM. Pro rychlé určení adresy znaku slouží příloha udávající adresaci od počáteční adresy 3800H. Pro počáteční adresu E800H lze tuto tabulku transformovat tak, že všechny číslice 3, nacházející se v lichém sloupci a lichém řádku tabulky, nahradíme písmenem E.
• Kódování znaků zobrazených displejem /viz příloha/.
• Možnost řídit spolupráci s displejem pomocí přerušení. Kreslení všech znaků trvá 15,5 ms, doba trvání snímku je 20 ms. Zbývá tedy 4,5 ms pro obsluhu, přerušení a zápis do video RAM. Žádost o přerušení trvá 0,64 ms. Po tuto dobu je zapotřebí zakázat přerušení, aby signál na INT 1 nebyl vyhodnocen vícekrát po sobě. Přerušovací signál z AND - 1A lze využít i jako periodický přerušovací signál s periodou 20 ms ± 1 ms.
• Po zapnutí systému je obsah video RAM naplněn náhodnými kódovými skupinami a je nutno zajistit programové nulování stínítka. U dodávaných sestav SAPI-1 je toto nulování zajištěno.
• Pro MIKROBASIC nebo MIKOS musí být video RAM: adresována na 3800H /propojka 44 - 45/, pro CP/M je zapotřebí adresace od E800H /propojka 44 - 45 rozpojena/.




6. Testování

Deska AND - 1A je ve výrobním podniku testována testy TSX 01, TSX 02.

1. Příloha: Zapojení AZJ 462 (KB-06A)


Zapojení kabelů pro AZJ 462







2. Příloha: Kabel KB-06


Zapojení kabelu KB-06







3. Příloha: Adresace znaků na stínítko displeje

38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20 21 22 23 24 25 26 27

38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38
40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F 50 51 52 53 54 55 56 57 58 59 5A 5B 5C 5D 5E 5F 60 61 62 63 64 65 66 67

38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38
80 81 82 83 84 85 86 87 88 89 8A 8B 8C 8D 8E 8F 90 91 92 93 94 95 96 97 98 99 9A 9B 9C 9D 9E 9F A0 A1 A2 A3 A4 A5 A6 A7

38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38
C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DB DE DF E0 E1 E2 E3 E4 E5 E6 E7

39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20 21 22 23 24 25 26 27

39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39
40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F 50 51 52 53 54 55 56 57 58 59 5A 5B 5C 5D 5E 5F 60 61 62 63 64 65 66 67

39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39
80 81 82 83 84 85 86 87 88 89 8A 8B 8C 8D 8E 8F 90 91 92 93 94 95 96 97 98 99 9A 9B 9C 9D 9E 9F A0 A1 A2 A3 A4 A5 A6 A7

39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39 39
C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DB DE DF E0 E1 E2 E3 E4 E5 E6 E7

3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20 21 22 23 24 25 26 27

3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A
40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F 50 51 52 53 54 55 56 57 58 59 5A 5B 5C 5D 5E 5F 60 61 62 63 64 65 66 67

3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A
80 81 82 83 84 85 86 87 88 89 8A 8B 8C 8D 8E 8F 90 91 92 93 94 95 96 97 98 99 9A 9B 9C 9D 9E 9F A0 A1 A2 A3 A4 A5 A6 A7

3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A
C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DB DE DF E0 E1 E2 E3 E4 E5 E6 E7

3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20 21 22 23 24 25 26 27

3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B
40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F 50 51 52 53 54 55 56 57 58 59 5A 5B 5C 5D 5E 5F 60 61 62 63 64 65 66 67

3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B
80 81 82 83 84 85 86 87 88 89 8A 8B 8C 8D 8E 8F 90 91 92 93 94 95 96 97 98 99 9A 9B 9C 9D 9E 9F A0 A1 A2 A3 A4 A5 A6 A7

3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B 3B
C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DB DE DF E0 E1 E2 E3 E4 E5 E6 E7

3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20 21 22 23 24 25 26 27

3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C
40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F 50 51 52 53 54 55 56 57 58 59 5A 5B 5C 5D 5E 5F 60 61 62 63 64 65 66 67

3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C
80 81 82 83 84 85 86 87 88 89 8A 8B 8C 8D 8E 8F 90 91 92 93 94 95 96 97 98 99 9A 9B 9C 9D 9E 9F A0 A1 A2 A3 A4 A5 A6 A7

3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C 3C
C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DB DE DF E0 E1 E2 E3 E4 E5 E6 E7

3D 3D 3D 30 3D 3D 3D 3D 3D 3D 3D 3D 3D 30 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20 21 22 23 24 25 26 27

3D 3D 3D 30 3D 3D 3D 3D 3D 3D 3D 3D 3D 30 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D
40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F 50 51 52 53 54 55 56 57 58 59 5A 5B 5C 5D 5E 5F 60 61 62 63 64 65 66 67

3D 3D 30 30 30 3D 3D 3D 3D 3D 30 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 30 3D 3D 3D 3D 30 3D 3D 3D 3D 3D 3D 30 3D 3D 3D 3D 3D
80 81 82 83 84 85 86 87 88 89 8A 8B 8C 8D 8E 8F 90 91 92 93 94 95 96 97 98 99 9A 9B 9C 9D 9E 9F A0 A1 A2 A3 A4 A5 A6 A7

3D 3D 3D 30 3D 3D 3D 3D 3D 3D 3D 3D 3D 30 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D 3D
C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DB DE DF E0 E1 E2 E3 E4 E5 E6 E7





4. Příloha: Obsah paměti PROM


Obsah paměti PROM 74 188 (D3C)

:20000000FEFEFFFFFFFFFFFFFEFEFFFFFCFCFDFDFEFEFFFFFEFEFFFFFEFEFEFFFCFCFDFD1F
:00000001FF

Obsah PROM 74s287 standartní (D3A)

:20000000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00
:20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
:20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0
:20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0
:20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
:2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
:2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF748
:2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF7FFFFFFFFFFFFFFFFFFFFFFFFFF28
:00000001FF





5. Příloha: Soubor znaků AND-1A

ZNAK	ASCII	NORMÁLNÍ	BLIKÁ	PODTR.	DVOJITÝ	ZNAK	ASCII	NORMÁLNÍ	BLIKÁ	PODTR.	DVOJITÝ
\	32/20	32/20	96/60	160/A0	224/E0	@	64/40	0/00	64/40	128/80	192/C0
!	33/21	33/21	97/61	161/A1	225/E1	A	65/41	1/01	65/41	129/81	193/C1
"	34/22	34/22	98/62	162/A2	226/E2	B	66/42	2/02	66/42	130/82	194/C2
#	35/23	35/23	99/63	163/A3	227/E3	C	67/43	3/03	67/43	131/83	195/C3
$	36/24	36/24	100/64	164/A4	228/E4	D	68/44	4/04	68/44	132/84	196/C4
%	37/25	37/25	101/65	165/A5	229/E5	E	69/45	5/05	69/45	133/85	197/C5
&	38/26	38/26	102/66	166/A6	230/E6	F	70/46	6/06	70/46	134/86	198/C6
'	39/27	39/27	103/67	167/A7	231/E7	G	71/47	7/07	71/47	135/87	199/C7
(	40/28	40/28	104/68	168/A8	232/E8	H	72/48	8/08	72/48	136/88	200/C8
)	41/29	41/29	105/69	169/A9	233/E9	I	73/49	9/09	73/49	137/89	201/C9
*	42/2A	42/2A	106/6A	170/AA	234/EA	J	74/4A	10/0A	74/4A	138/8A	202/CA
+	43/2B	43/2B	107/6B	171/AB	235/EB	K	75/4B	11/0B	75/4B	139/8B	203/CB
,	44/2C	44/2C	108/6C	172/AC	236/EC	L	76/4C	12/0C	76/4C	140/8C	204/CC
-	45/2D	45/2D	109/6D	173/AD	237/ED	M	77/4D	13/0D	77/4D	141/8D	205/CD
.	46/2E	46/2E	110/6E	174/AE	238/EE	N	78/4E	14/0E	78/4E	142/8E	206/CE
/	47/2F	47/2F	111/6F	175/AF	239/EF	0	79/4F	15/0F	79/4F	143/8F	207/CF
0	48/30	48/30	112/70	176/B0	240/F0	P	80/50	16/10	80/50	144/90	208/D0
1	49/31	49/31	113/71	177/B1	241/F1	O	81/51	17/11	81/51	145/91	209/D1
2	50/32	50/32	114/72	178/B2	242/F2	R	82/52	18/12	82/52	146/92	210/D2
3	51/33	51/33	115/73	179/B3	243/F3	S	83/53	19/13	83/53	147/93	211/D3
4	52/34	52/34	116/74	180/B4	244/F4	T	84/54	20/14	84/54	148/94	212/D4
5	53/35	53/35	117/75	181/85	245/F5	U	85/55	21/15	85/55	149/95	213/D5
6	54/36	54/36	118/76	182/86	246/F6	V	86/56	22/16	86/56	150/96	214/D6
7	55/37	55/37	119/77	183/B7	247/F7	W	87/57	23/17	87/57	151/97	215/D7
8	56/38	56/38	120/78	184/B8	248/F8	X	88/58	24/18	88/58	152/98	216/D8
9	57/39	57/39	121/79	185/B9	249/F9	Y	89/59	25/19	89/59	153/99	217/D9
:	58/3A	58/3A	122/7A	186/BA	250/FA	Z	90/5A	26/1A	90/5A	154/9A	218/DA
;	59/3B	59/38	123/7B	187/BB	251/FB	[	91/5B	27/1B	91/5B	155/9B	219/DB
<	60/3C	60/3C	124/7C	1B8/BC	252/FC	\	92/5C	28/1C	92/5C	156/9C	220/DC
=	61/3D	61/3D	125/7D	189/BD	253/FD	]	93/5D	29/1D	93/5D	157/9D	221/DD
>	62/3E	62/3E	126/7E	190/BE	254/FE	^	94/5E	30/1E	94/5E	158/9E	222/DE
?	63/3F	63/3F	127/7F	191/BF	255/FF	_	95/5F	31/1F	95/5F	159/9F	223/DF





6. Příloha: Obsazení konektoru X1

Č.	SIGNÁL	NÁZEV	TYP		Č.	SIGNÁL	NÁZEV	TYP
62					61
60					59	INT1	Není nutné	OUT
58	-12 V	Není nutné	NAP		57	-12 V	Není nutné	NAP
56					55
54	0 V	Zem	NAP		53	0 V	Zem	NAP
52					51
50					49
48					47
46	A6	Adresa	INP		45	A7	Adresa	INP
44	A4	Adresa	INP		43	A5	Adresa	INP
42	A2	Adresa	INP		41	A3	Adresa	INP
40	A1	Adresa	INP		39	A1	Adresa	INP
38	D1	Data	BD		37	D0	Data	BD
36	D7	Data	BD		35	D2	Data	BD
34	D5	Data	BD		33	D6	Data	BD
32	D3	Data	BD		31	D4	Data	BD
30	A8	Adresa	INP		29	A10	Adresa	INP
28	A12	Adresa	INP		27	A13	Adresa	INP
26	A14	Adresa	INP		25	A11	Adresa	INP
24	A15	Adresa	INP		23	A9	Adresa	INP
22					21
20	0 V	Zem	NAP		19	0 V	Zem	NAP
18	+ 5 V	Napájení	NAP		17	+ 5 V	Napájení	NAP
16	+ 5 V	Nepájení	NAP		15	+ 5 V	Nepájení	NAP
14					13
12					11	MW	Zápis do paměti	INP
10					09	MR	čtení z paměti	INP
08	RES	Nulování	INP		07
06					05
04					03
02					01




Typ signálu:	INP	vstupní	BD	obousměrný
	OUT	výstupní	NAP	napbjení





7. Příloha: Obsazení konektoru X2

Č.	SIGNÁL	NÁZEV	TYP		Č.	SIGNÁL	NÁZEV	TYP
01	0 V	Zem			02	HS	Hor. synchr.    |_|	OKB
03	0 V	Zem			04
05	0 V	Zem			06	VS	Vert. synchr. _|   |_	OKB
07	0 V	Zem			08
09	0 V	Zem			10	VS	Vert. synchr.    |_|	OKB
11	0 V	Zem			12
13	0 V	Zem			14	VID	Video+zatm. _|||||_	OKB
15	0 V	Zem			16
17	0 V	Zem			18	VID	Video+zatm.    |||||	OKB
19	0 V	Zem			20
21	0 V	Zem			22	HS	Hor. synch. _|   |_	OKB
23	0 V	Zem			24
25	0 V	Zem			26
27	0 V	Zem			28
29	0 V	Zem			30	CV	Video+synch.	TV




Typ signálu:	OKB	otevřený kolektor výkonový
	TV	televizní obrazový signál





8. Příloha: Zapojení drátovích propojek


Tabulka propojek 1




Tabulka propojek 2

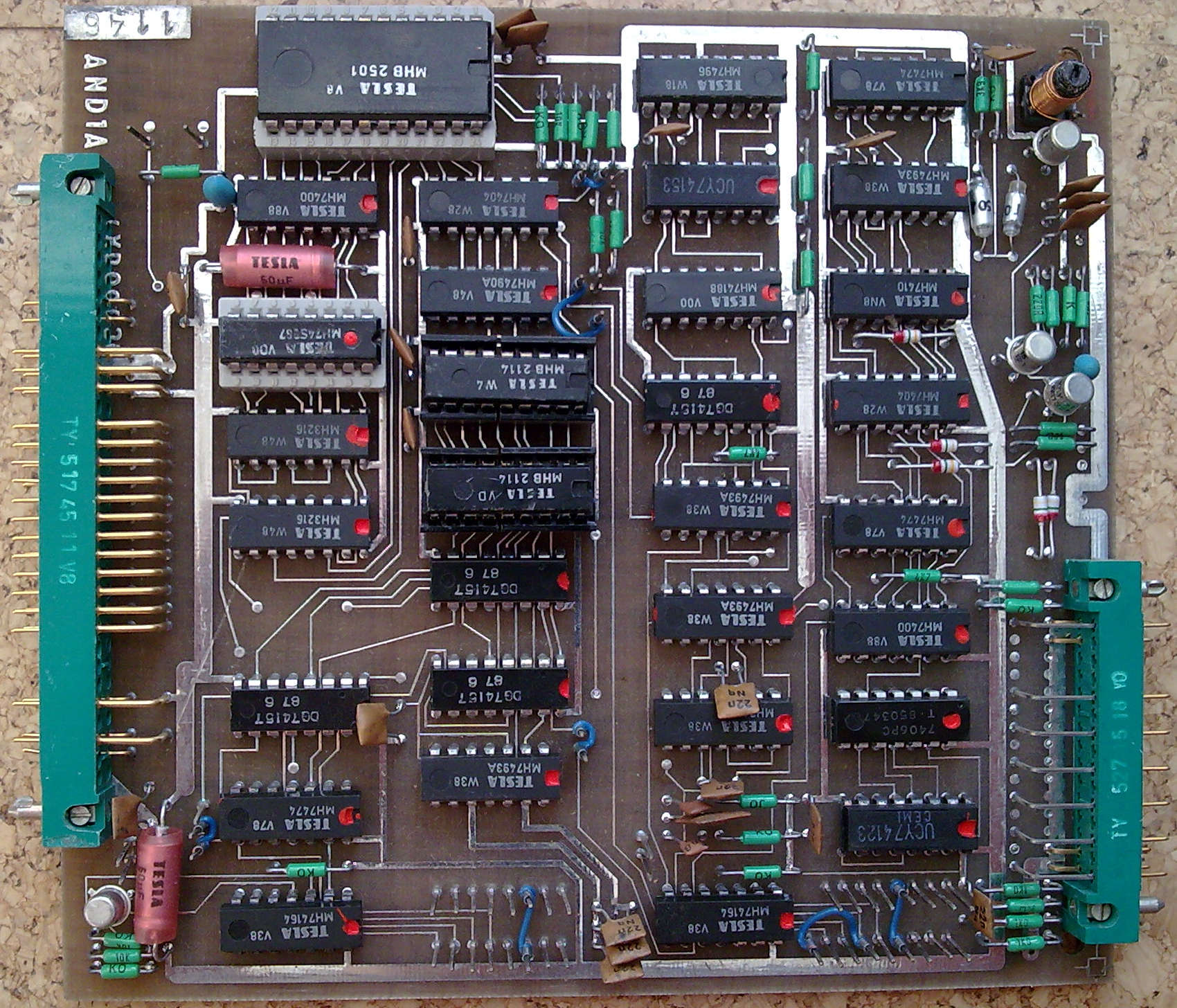

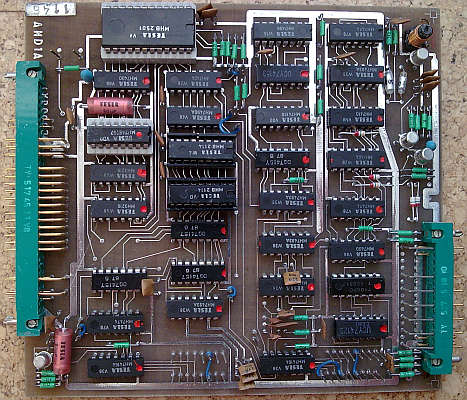

9. Příloha: Rozmístění součástek


Výkres sestavení







10. Příloha: Rozpiska součástek

Označení	Typ
ODPORY
R8	TR 191 68R
R6	TR 191 220R
R4	TR 191 330R
R1	TR 191 560R
R5, 17, 18	TR 191 680R
R3, 7, 9-14	TR 191 1K0
R2	TR 191 3K9
R15, 16, 21, 31, 35	TR 191 4K7
R22, 34	TR 191 4K7
R23-29, 32, 33	TR 191 10K
R20	TR 191 15K
R19	TR 191 47K
KONDENZÁTORY
C1-21	TK 783 22n
C30	TK 783 6n8
C29	TK 783 10n
C28	TK 783 47n
C22, 25	TE 131 4u7
C23, 24	TE 981 50u
C26	TGL 5155-A/100/5/63
C27	TGL 5155-A/150/5/63
POLOVODIČE
VD1-VD5	KA 206
VT1	KC 508
VT2, VT3	KSY 71
VT4	TR 15
D2A, D6D	MH 7400
D1B, D4D	MH 7404
D7D	UCY 7406N
D3D	MN 7410
D7A, D1D, D5D	MH 7474
D2B	MH 7490A
D7B, D5C, D6C, D7C, D2D	MH 7493A
D1C	MH 7496
D8D	UCY 74 123N
D2C	UCY 74 153N
D6A, DSB, D6B, D4C	UCY 74 157N
D8A, D8C	MH 74 164
D4A, D5A	MH 3216
D1A	MHB 2501
D3B, D4B	MHB 2114
D3C	MH 74 188
D3A	MH 74 S 287





11. Příloha: Schéma zapojení


Schéma AND-1A a černobílá verze ZDE.







12. Příloha: Úprava TVP PLUTO

Úprava televizního přijímače PLUTO TESLA Orava typ 4159 AB pro připojení k SAPI-1:

• na zadní stěnu přijímače umístit pod zásuvku pro bateriové napájení dvoupólový páčkový přepínač
• přerušit spoje ke kontaktům 4 a 5 konektoru na desce obrazové mezifrekvence (OMF) 6PN 052 16
• přerušené přívody vyvést na střední špičky páčkového přepínače
• špičky přepínače pro páčku v dolní poloze připojit na kontakty 4 a 5 konektoru na desce OMF - tak je zachována funkce přijímače
• špičky přepínače pro páčku v horní poloze připojit na přídavnou destičku PS s emitorovým sledovačem
• z kontaktu 6 konektoru na desce OMF vyvést napájení pro emitorový sledovač, z kontaktu 3 vyvést zem
• zrušit výstup pro nahrávání na magnetofon, na kontakt 1 zásuvky připojit vstup emitorového sledovače, na kontakt 2 (prostřední) připojit zem

Pozor! Zásuvka pro kabel KB-06 je tedy na zadní stěně přijímače vpravo nahoře, nad zásuvkou pro vnější reproduktor, nikoliv vlevo od ní!


Schéma úpravy přijímače PLUTO

Obsah:

1. Úvod
2. Technické parametry
3. Instalace
4. Popis funkce
5. Programování
6. Testování

Přílohy:

1. Zapojení kabelů pro AZJ 462
2. Zapojení kabelu KB-06
3. Adresace znaků. na stínítko displeje
4. Obsah paměti PROM 74 188
5. Soubor znaků AND-1A
6. Tabulka konektoru X1
7. Tabulka konektoru X2
8. Zapojení drátových propojek
9. Rozmístění součástek
10. Rozpiska součástek
11. Schéma zapojení
12. Úprava TVP PLUTO
