7253

K desce 7253 nemám dokumentaci, schéma získáno metodou zpětného inženýrství. Deska nenese žádné označení, číslo 7253 je jen identifikační číslo DPS.

Stručný popis funkce.

Deska obsahuje 8x multifunkční střadač 3212 kdy 4x je zapojen jako vstupní port, 3x jako výstupní port a poslední 3212 slouží jako pomocný registr. Kdy pomocný registr určuje, který z výstupních portů bude aktivní.

Deska zabírá 4 adresy pro zápis a čtení v rozsahu 80H až 9FH s krokem 4 adres.

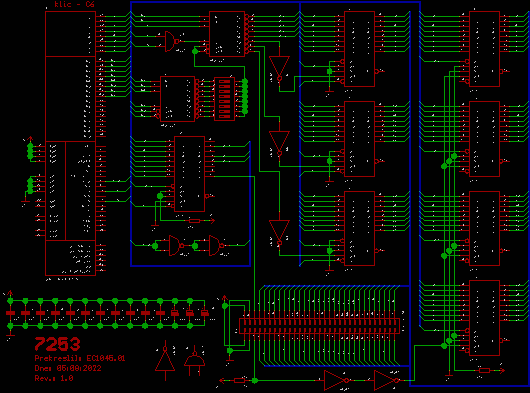

Schéma 7253 a černobílá verze ZDE.

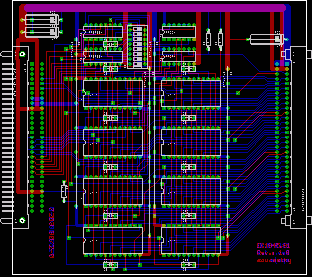

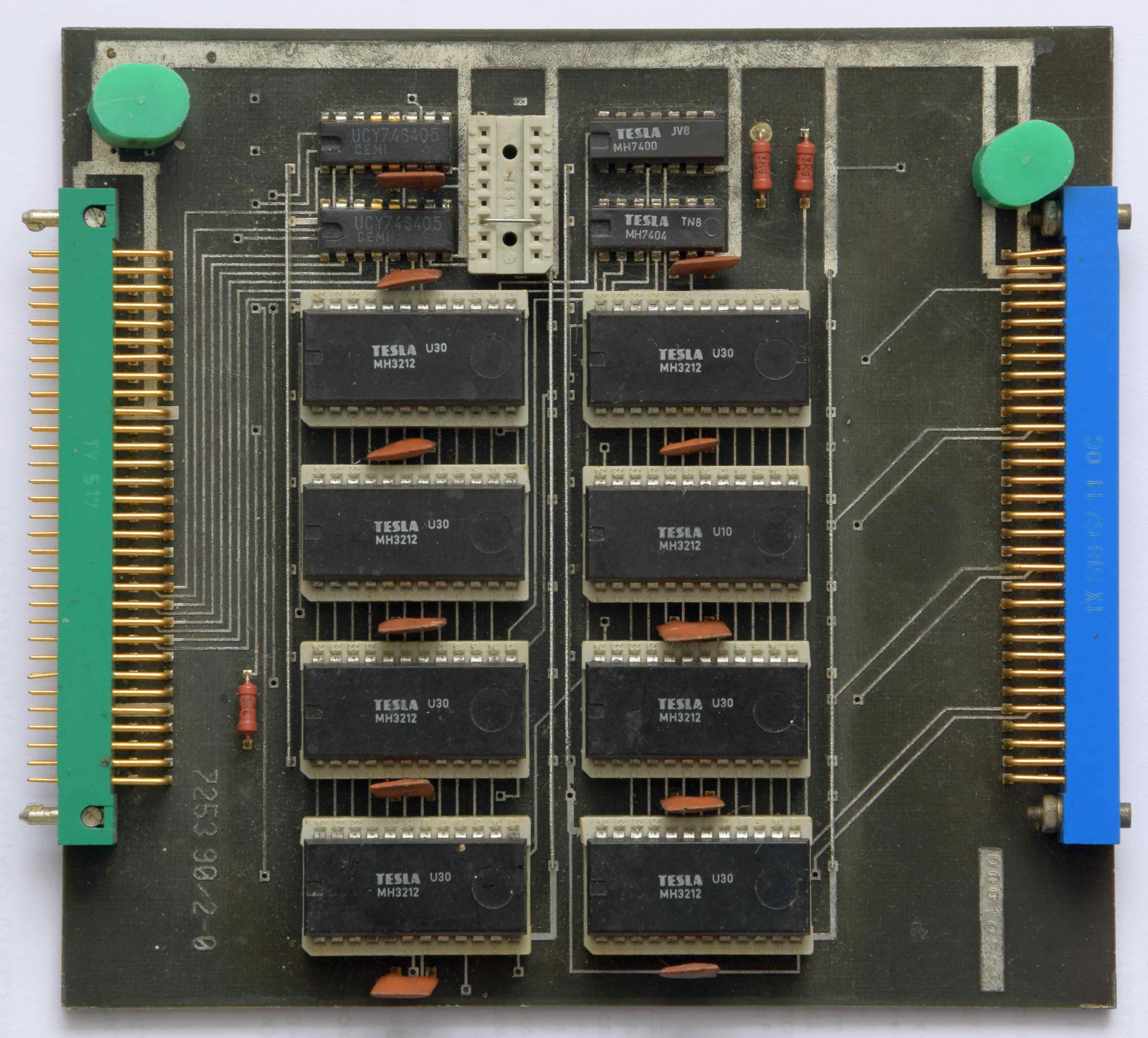

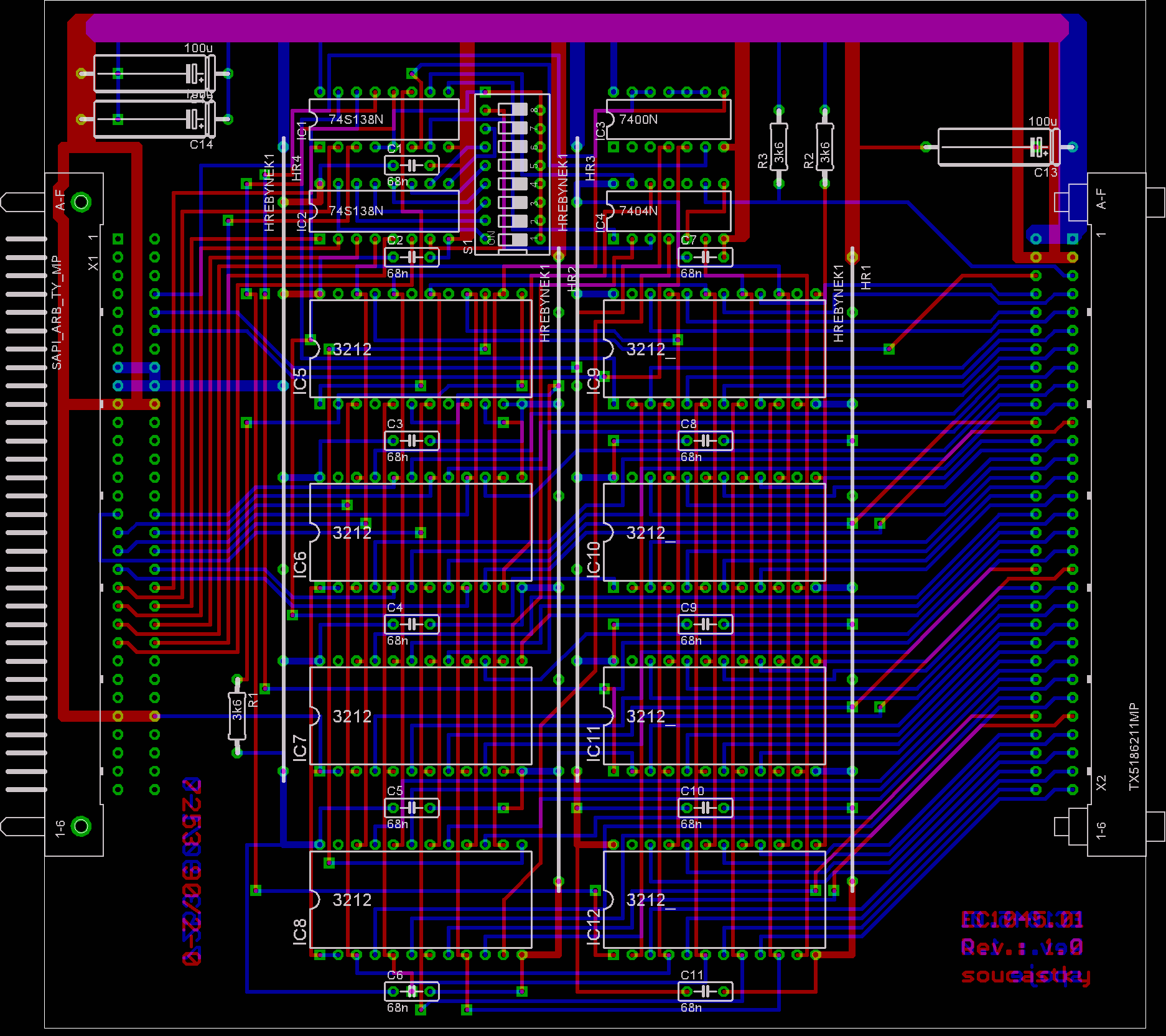

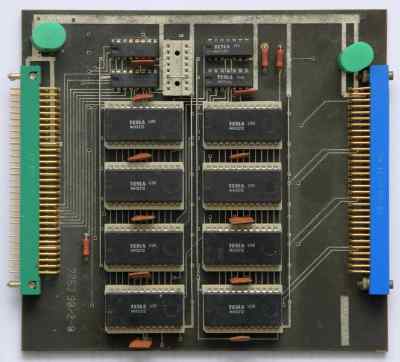

DPS 7253
