6XB00697



HRK-1, 6XB00697, 6XB00723, plus další standardní desky jsou součástí systému APS-5.

K desce 6XB00697 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Deska 6XB00697 slouží k propojení jednotlivých desek v systému APS-5.

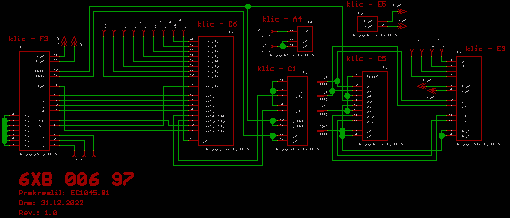

Schéma 6XB00697 a černobílá verze ZDE.

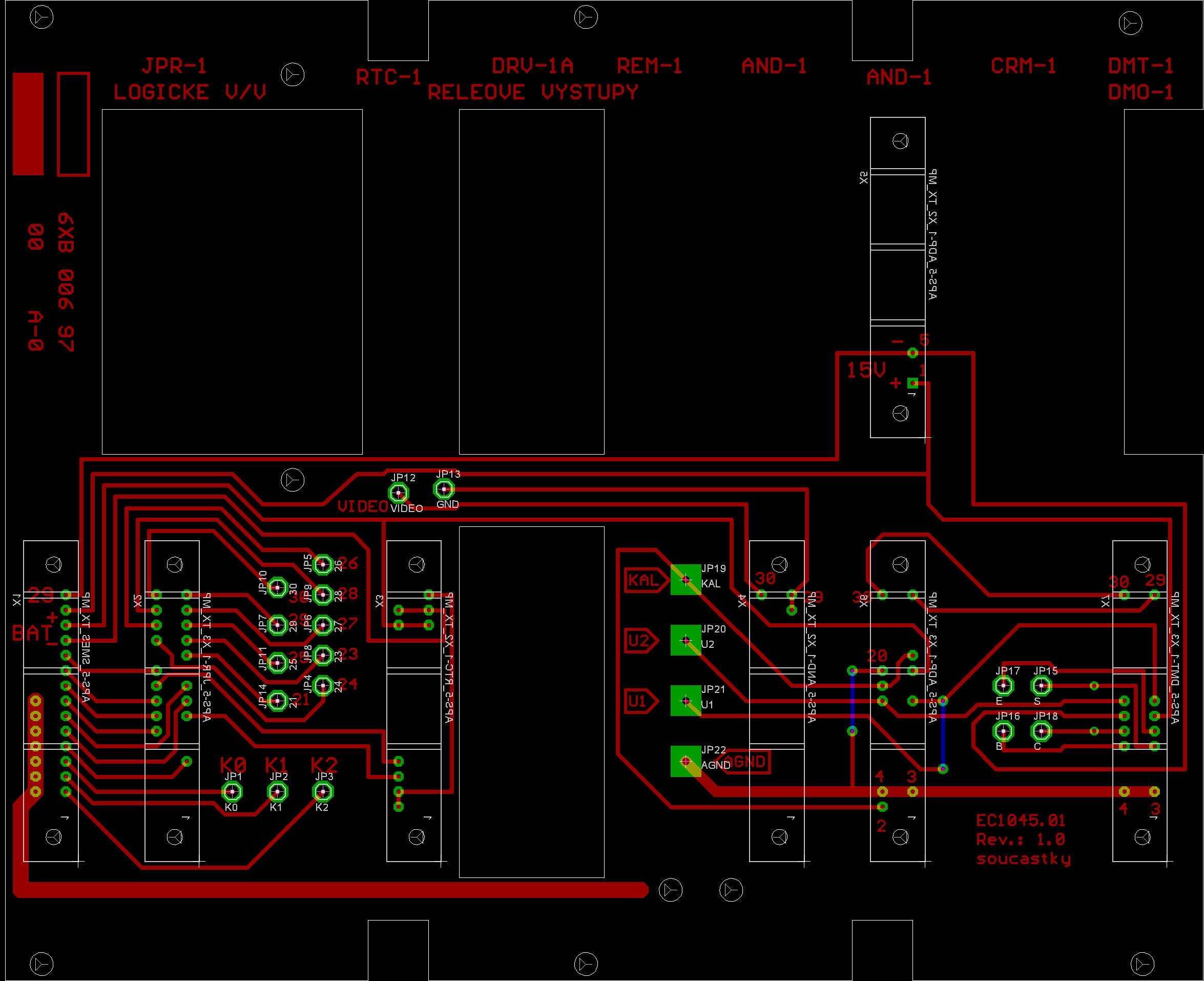

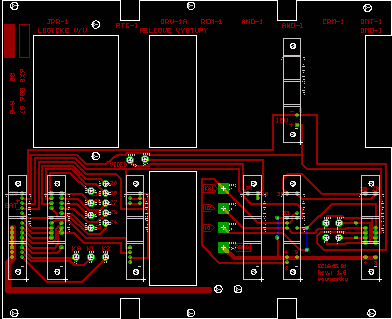

DPS 6XB00697
