02TM87

K desce 02TM87 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Deska obsahuje 2x 8255 a to v tom nejjednodušším zapojení, vzhledem k tomu že nejsou použité budiče datové sběrnici tak je deska použitelná jen v minimalistických sestavách. Každá z 8255 má brány vyvedená na konektor včetně napájení.

Adresace desky

Dekodér adres je úplný a 8255 jde adresovat v celém adresném prostoru s krokem 8 adres (spínač S1 je typu TS 501 8182).

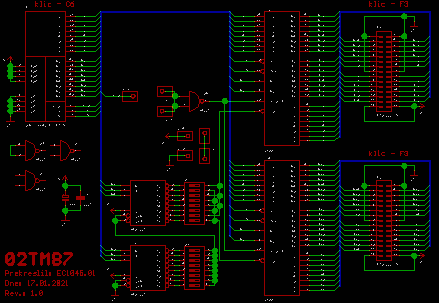

Schéma 02TM87 a černobílá verze ZDE.

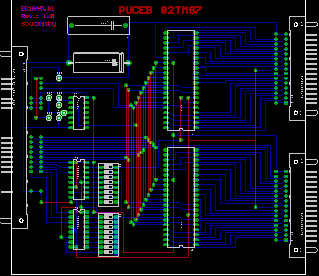

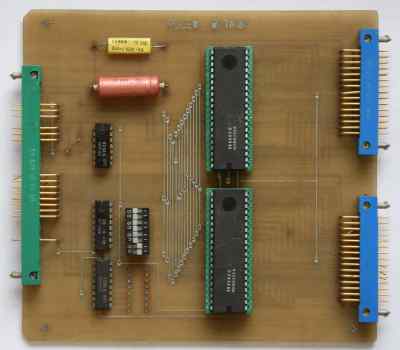

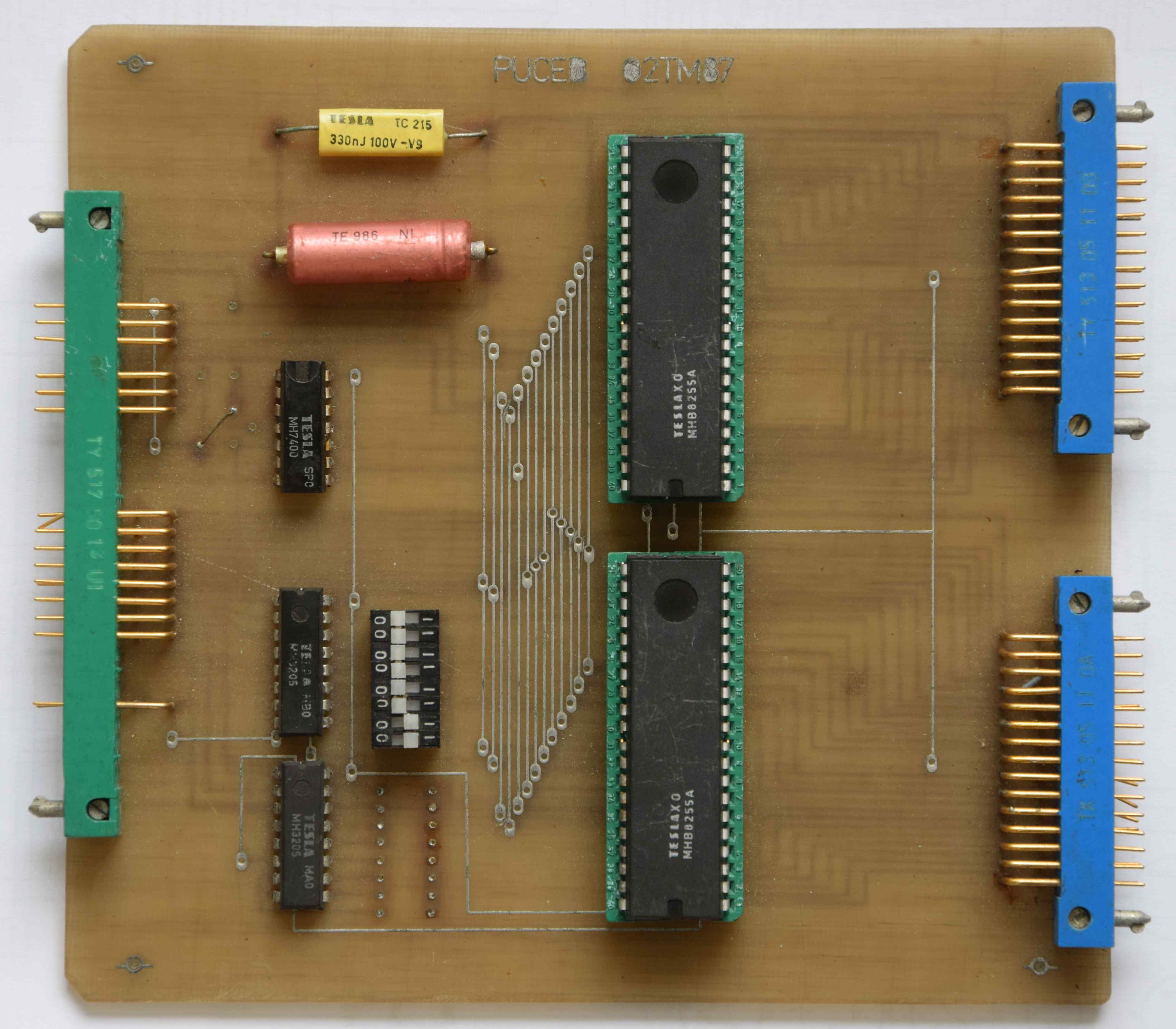

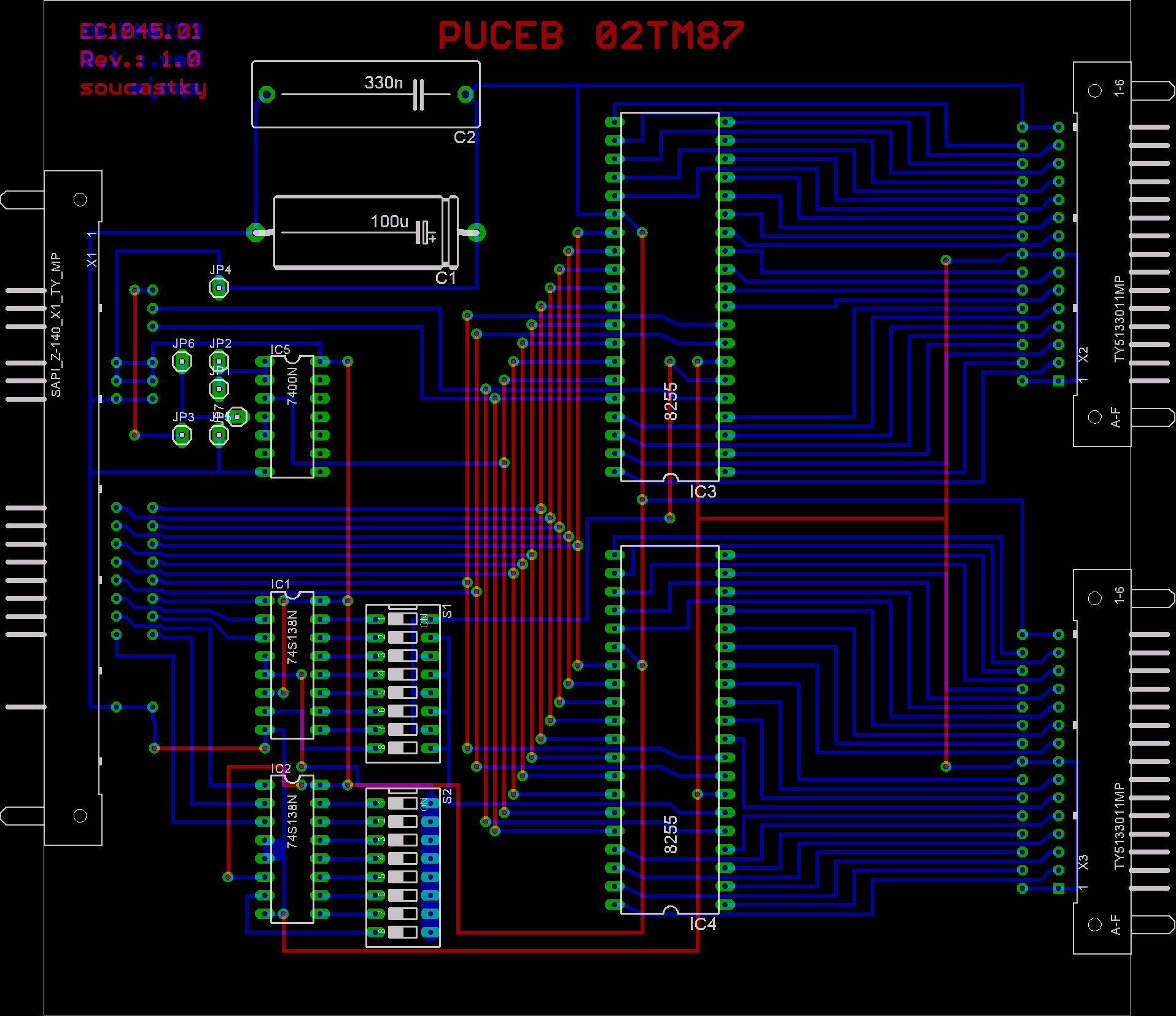

DPS 02TM87
