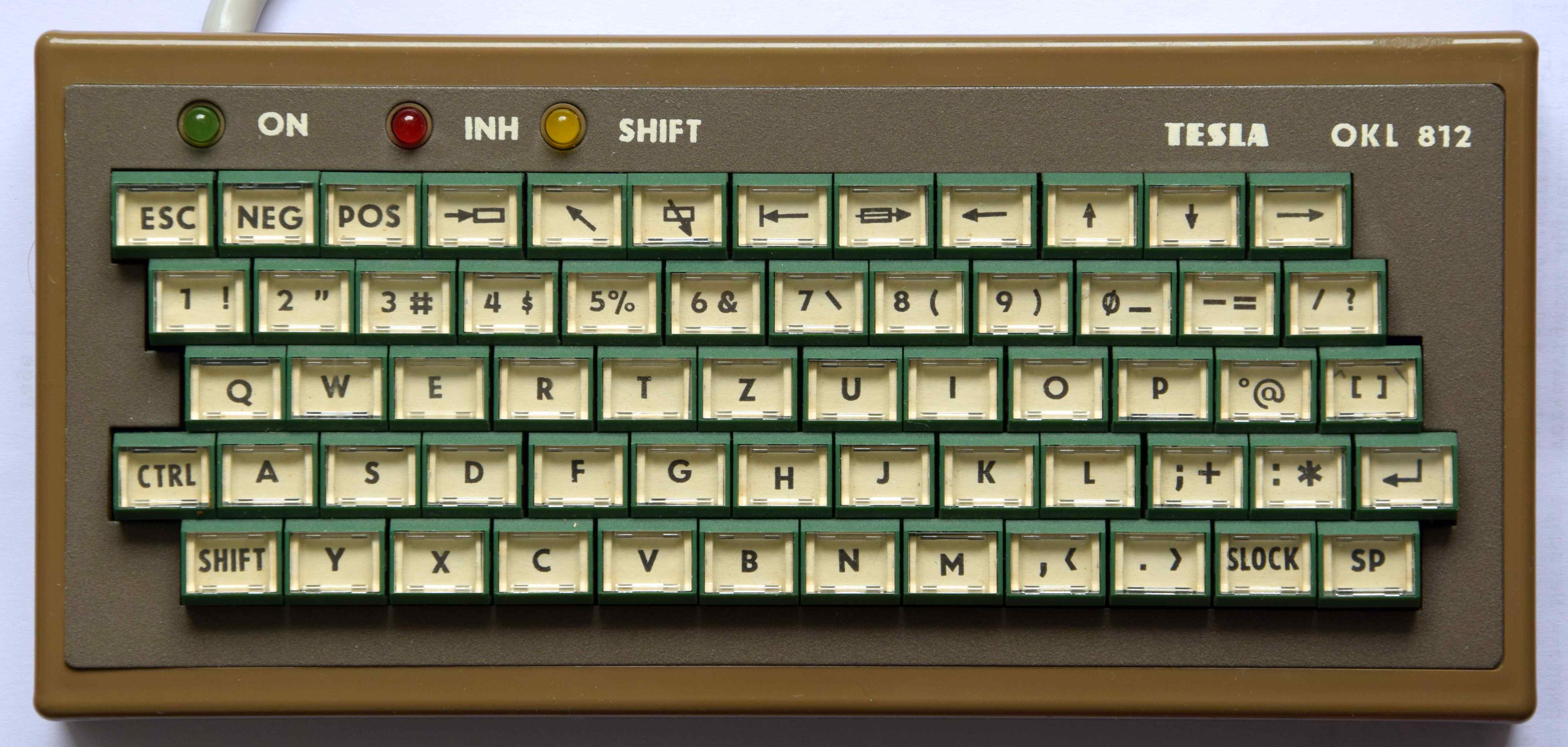

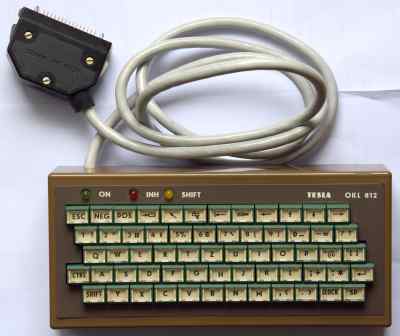

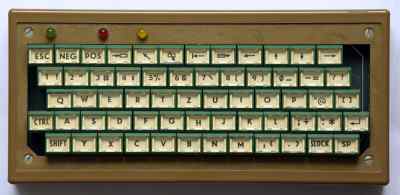

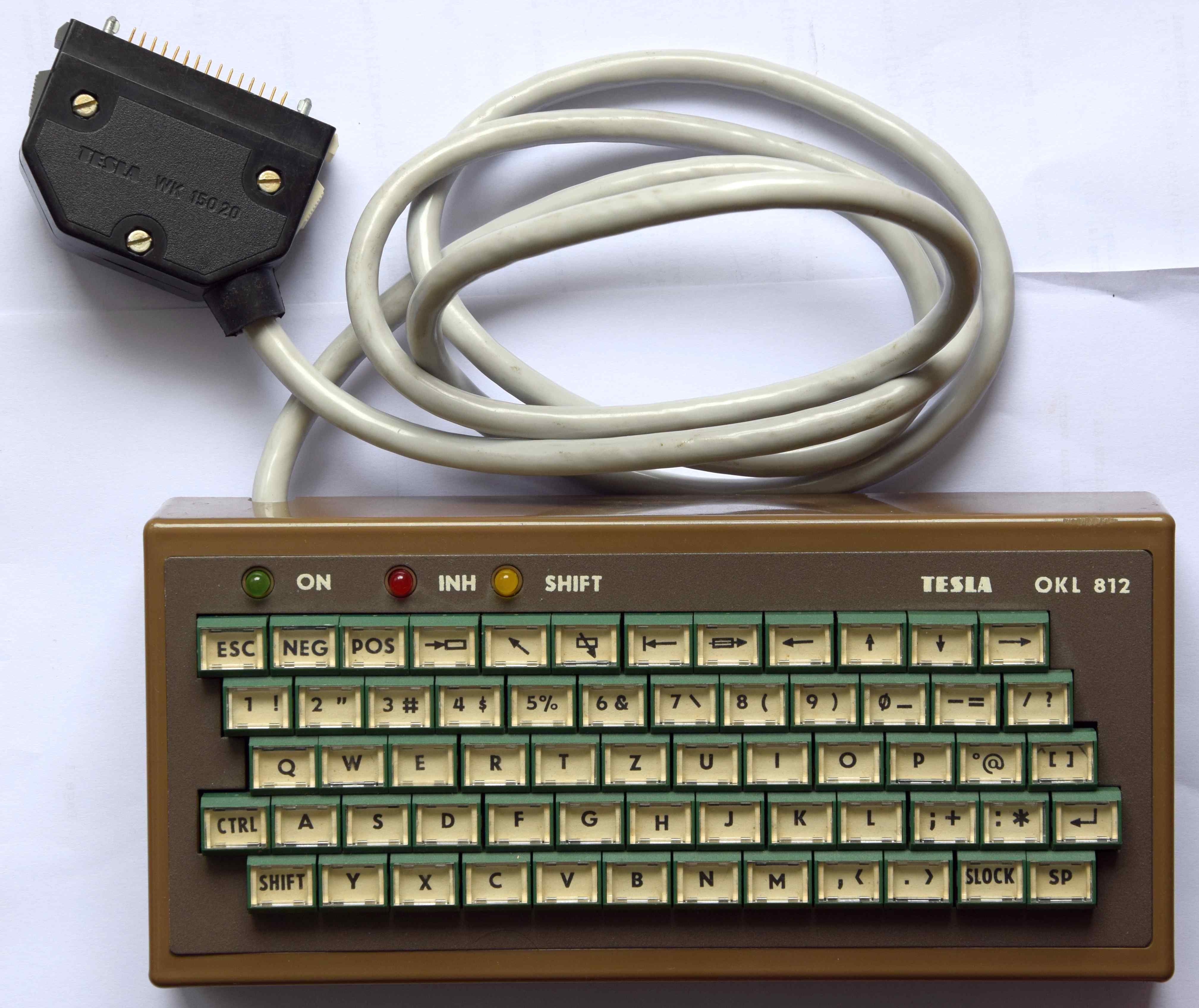

OKL 812

Ke klávesnici OKL 812 nemám dokumentaci, schéma získáno zpětným inženýrstvím.

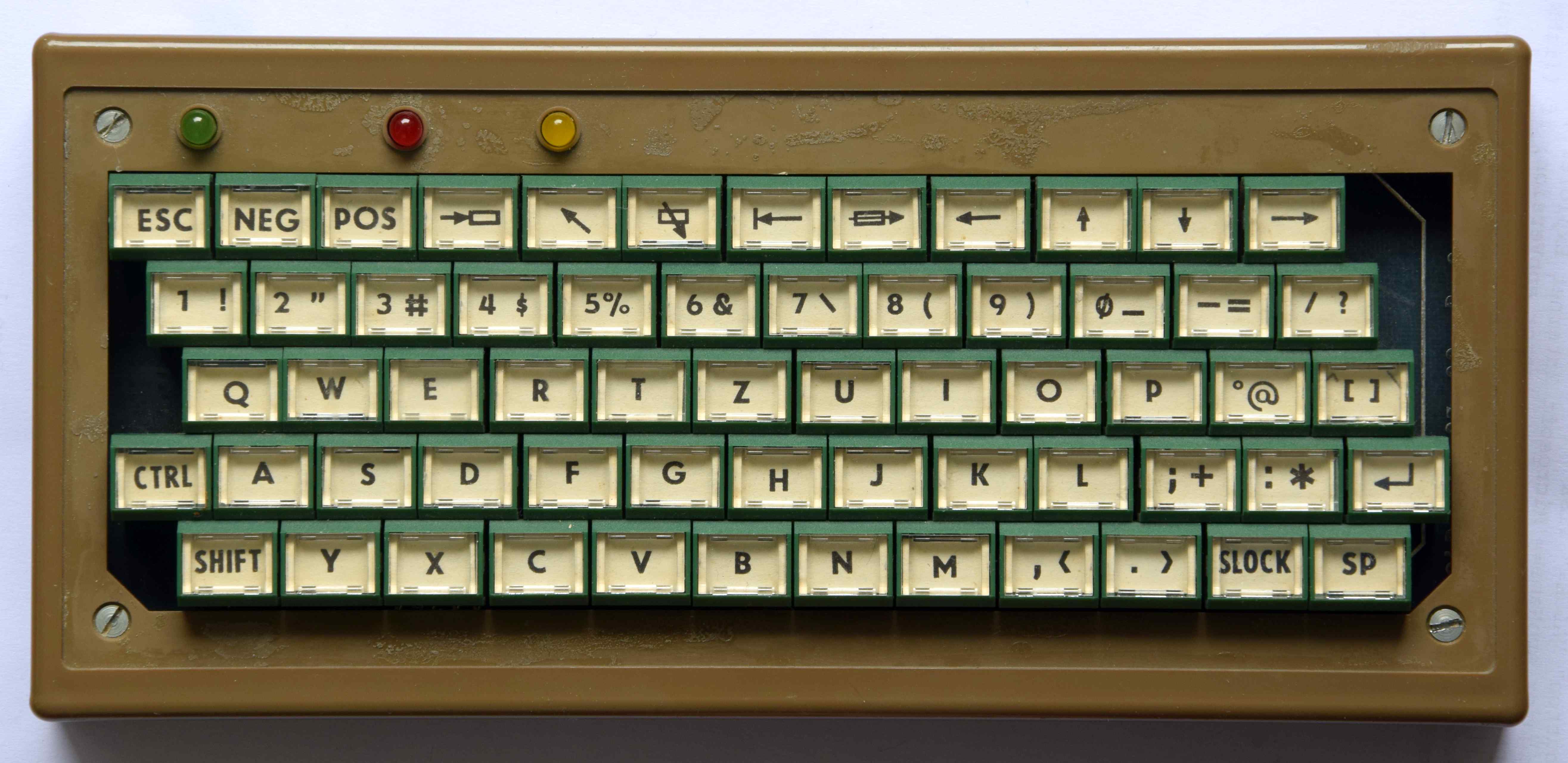

Klávesnice obsahuje dvě DPS kdy na jedné DPS je matice tlačítek a na druhé DPS je řídící elektronika, jejímž výstupem je paralelní 7 bitové ASCII se sudou paritou. Je použito 61ks tlačítek pro telefonní přístroje s tónovou volbou, přesný typ mi není znám, obdobná tlačítka (liší se hmatníky) jsou použitá i u prvních modelů PMD-85 a u PP01. Klávesnice pracuje na skenovacím principu. Zdrojem hodin pro čítač řádků je časovač MAE555 (NE555), dekodér na 1 z 5 (8) je řešen pomocí PROM MH74188 a to z toho důvodu že je potřeba výstup v pozitivní logice. Pro sloupcový kodér je použit „kodér pro bezkontaktní klávesnice“ MH1KK1. Převod ze souřadnice v tlačítkovém poli na konkrétní znak je použitá dvojce PROM MH74S571.

Podle provedení a i označení usuzuji, že šlo o klávesnici k nějakému nemocničnímu přístroji. Klávesnici jsem ze zvědavosti přes redukci připojil k SAPI-1 a dle očekávání „fungovala“. Zoxidované kontakty tlačítek způsobovaly mnoho násobný stisk, ale to se postupem času zlepšovalo, aneb se kontakty sami čistili. Jediná vada na kráse byla ta, že při stisku klávesy CTRL se generovaly náhodně znaky. Což by se dít nemělo aneb CTRL jen a pouze v dekódovacích PROM vybírá konkrétní obsah. Podezření padlo, že je vadný obvod IC9 MH7404. Po jeho výměně za jiný obvod se závada pořád projevovala a to i s více kusy … po delším bádání a neúspěšných pokusech CTRL umravnit jsem na pozici IC9 osadil obvod MH74S04. Najednou závada zmizela, co jí způsobovalo, netuším ale klávesnice se SAPI-1 funguje. Klávesnici OKL 812 s klávesnicemi CONSUL nelze srovnávat ale pro nenáročné či testovací účely je plně použitelná.

kódy jednotlivých tlačítek … čudlíků.

vyjádření v hexadecimálních číslech						vyjádření v znacích
ČÍSLO TLACÍTKA	zakl.    stav	SHIFT	CTRL	CTRL+ SHIFT		ČÍSLO TLACÍTKA	zakl.    stav	SHIFT	CTRL	CTRL+ SHIFT
1	1B	1B	1B	1B		1	ESC	ESC	ESC	ESC
2	12	12	12	12		2	DC2	DC2	DC2	DC2
3	11	11	11	11		3	DC1	DC1	DC1	DC1
4	18	18	18	18		4	CAN	CAN	CAN	CAN
5	1D	1D	1D	1D		5	GS	GS	GS	GS
6	1F	1F	1F	1F		6	US	US	US	US
7	1C	1C	1C	1C		7	FS	FS	FS	FS
8	1E	1E	1E	1E		8	RS	RS	RS	RS
9	08	08	08	08		9	BS	BS	BS	BS
10	1A	1A	1A	1A		10	SUB	SUB	SUB	SUB
11	0A	0A	0A	0A		11	LF	LF	LF	LF
12	09	09	09	09		12	HT	HT	HT	HT
13	31	21	00	00		13	1	!	NUL	NUL
14	32	22	00	00		14	2	"	NUL	NUL
15	33	23	00	00		15	3	#	NUL	NUL
16	34	24	00	00		16	4	$	NUL	NUL
17	35	25	00	00		17	5	%	NUL	NUL
18	36	26	00	00		18	6	&	NUL	NUL
19	37	27	00	00		19	7	'	NUL	NUL
20	38	28	00	00		20	8	(	NUL	NUL
21	39	29	00	00		21	9	)	NUL	NUL
22	30	5F	00	00		22	0	_	NUL	NUL
23	2D	3D	1D	1D		23	-	=	GS	GS
24	2F	3F	1F	1F		24	/	?	US	US
25	51	71	11	11		25	Q	q	DC1	DC2
26	57	77	17	17		26	W	w	ETB	ETB
27	45	65	05	05		27	E	e	ENQ	ENQ
28	52	72	12	12		28	R	r	DC2	DC2
29	54	74	14	14		29	T	t	DC4	DC4
30	5A	7A	1A	1A		30	Z	z	SUB	SUB
31	55	75	15	15		31	U	u	NAK	NAK
32	49	79	05	05		32	I	i	ENG	ENG
33	4F	64	0F	0F		33	O	o	SI	SI
34	50	70	10	10		34	P	p	DLE	DLE
35	60	40	7E	7C		35	`	@	~	|
36	5B	5D	5E	5C		36	[	]	^	\
37	-	-	-	-		37	-	-	-	-
38	41	61	01	01		38	A	a	SOH	SOH
39	53	73	13	13		39	S	s	STOP	STOP
40	44	64	04	04		40	D	d	EOT	EOT
41	46	66	06	06		41	F	f	ACK	ACK
42	47	67	07	07		42	G	g	BEL	BEL
43	48	68	08	08		43	H	h	BS	BS
44	4A	4A	0A	0A		44	J	j	LF	LF
45	4B	6B	0B	0B		45	K	k	VT	VT
46	4C	6C	0C	0C		46	L	l	FF	FF
47	3B	2B	7B	7B		47	;	+	{	{
48	3A	2A	7D	7D		48	:	*	}	}
49	0D	0D	0D	0D		49	CR	CR	CR	CR
50	-	-	-	-		50	-	-	-	-
51	59	79	17	17		51	Y	y	ETB	ETB
52	58	78	18	18		52	X	x	CAN	CAN
53	43	63	03	03		53	C	c	EXT	EXT
54	56	76	16	16		54	V	v	SYN	SYN
55	42	64	02	02		55	B	b	STX	STX
56	4E	6E	0E	0E		56	N	n	SO	SO
57	4D	6D	0D	0D		57	M	m	CR	CR
58	2C	3C	1C	1C		58	,	<	FS	FS
59	2E	3E	1E	1E		59	.	>	RS	RS
60	-	-	-	-		60	-	-	-	-
61	20	20	7F	7F		61	SP	SP	DEL	DEL

Výpisy obsahů PROM

Pozice IC3 PROM MH 74S571 197051 (formát výpisu INTELHEX)

:20000000F9F8F3F6F2FEFDFCFEF0F0F0F0F0F0F0F1F3F4F6F7F8FAFBFCFBFAFDF0F0F0F02F
:20002000F1F7F5F2F4FAF5F9FFF0F0FBF0F0F0F0F1F2F3F4F5F6F7F8F9F0FDFFF0F0F0F032
:20004000FBF2F1F8FDFFFCFEF8FAFAF9F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F02F
:20006000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F080
:20008000F9F8F3F6F2FEFDFCFEF0F0F0F0F0F0F0F1F3F4F6F7F8FAFBFCFBFAFDF0F0F0F0AF
:2000A000F1F7F5F2F4FAF5F9FFF0F0FDF0F0F0F0F1F2F3F4F5F6F7F8F9FFFDFFF0F0F0F0A1
:2000C000FBF2F1F8FDFFFCFEF8FAFAF9F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0AF
:2000E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F000
:20010000F9F8F3F6F2FEFDFCFEF0FFF0F0F0F0F0F1F3F4F6F7F8FAFBFCFBFDFDF0F0F0F01C
:20012000F1F7F5F2F4FAF5F9FFF0FEFEF0F0F0F0F0F0F0F0F0F0F0F0F0F0FDFFF0F0F0F04D
:20014000FBF2F1F8FDFFFCFEF8FAFAF9F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F02E
:20016000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F07F
:20018000F9F8F3F6F2FEFDFCFEF0FFF0F0F0F0F0F1F3F4F6F7F8FAFBFCFBFDFDF0F0F0F09C
:2001A000F1F7F5F2F4FAF5F9FFF0FCFCF0F0F0F0F0F0F0F0F0F0F0F0F0F0FDFFF0F0F0F0D1
:2001C000FBF2F1F8FDFFFCFEF8FAFAF9F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0AE
:2001E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0FF
:00000001FF

Pozice IC4 PROM MH 74S571 197052 (formát výpisu INTELHEX)

:20000000F5FDFCF5F4F4F4FAF2F0FAF0F0F0F0F0F4F5F4FCF4F4FCF4FCFBF3F8F0F0F0F048
:20002000FDFDFCFDFDF5F5FCFCF5F6FDF0F0F0F0FBFBF3FBF3F3FBFBF3F3F2FAF0F0F0F0F4
:20004000F1F1F1F1F1F9F9F1F8F9F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F077
:20006000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F080
:20008000FFF7F6FFFEFEFEF3FBF0FAF0F0F0F0F0FEFFFEF6FEFEF6FEF6F2FAF8F0F0F0F078
:2000A000F7F7F6F7F7FFFFF6F6FFFCFDF0F0F0F0F2F2FAF2FAFAF2F2FAF5FBF3F0F0F0F087
:2000C000F1F1F1F1F1F9F9F1F8F9F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F7
:2000E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F000
:20010000F9F1F0F9F8F8F8F9F1F0FFF0F0F0F0F0F8F9F8F0F8F8F0F8F0F7F7F8F0F0F0F054
:20012000F1F1F0F1F1F9F9F0F0F9F7FDF0F0F0F0F0F0F0F0F0F0F0F0F0F0F1F9F0F0F0F082
:20014000F1F1F1F1F1F9F9F1F8F9F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F076
:20016000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F07F
:20018000F9F1F0F9F8F8F8F9F1F0FFF0F0F0F0F0F8F9F8F0F8F8F0F8F0F7F7F8F0F0F0F0D4
:2001A000F1F1F0F1F1F9F9F0F0F9FFF5F0F0F0F0F0F0F0F0F0F0F0F0F0F0F1F9F0F0F0F002
:2001C000F1F1F1F1F1F9F9F1F8F9F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F6
:2001E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0FF
:00000001FF

Pozice IC8 PROM MH 74188 097053 (formát výpisu INTELHEX)

:200000000102040810204080000000000000000000000000000000000000000000000000E1
:00000001FF

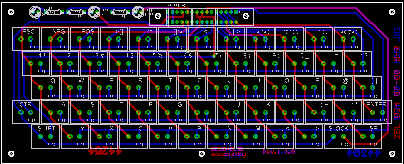

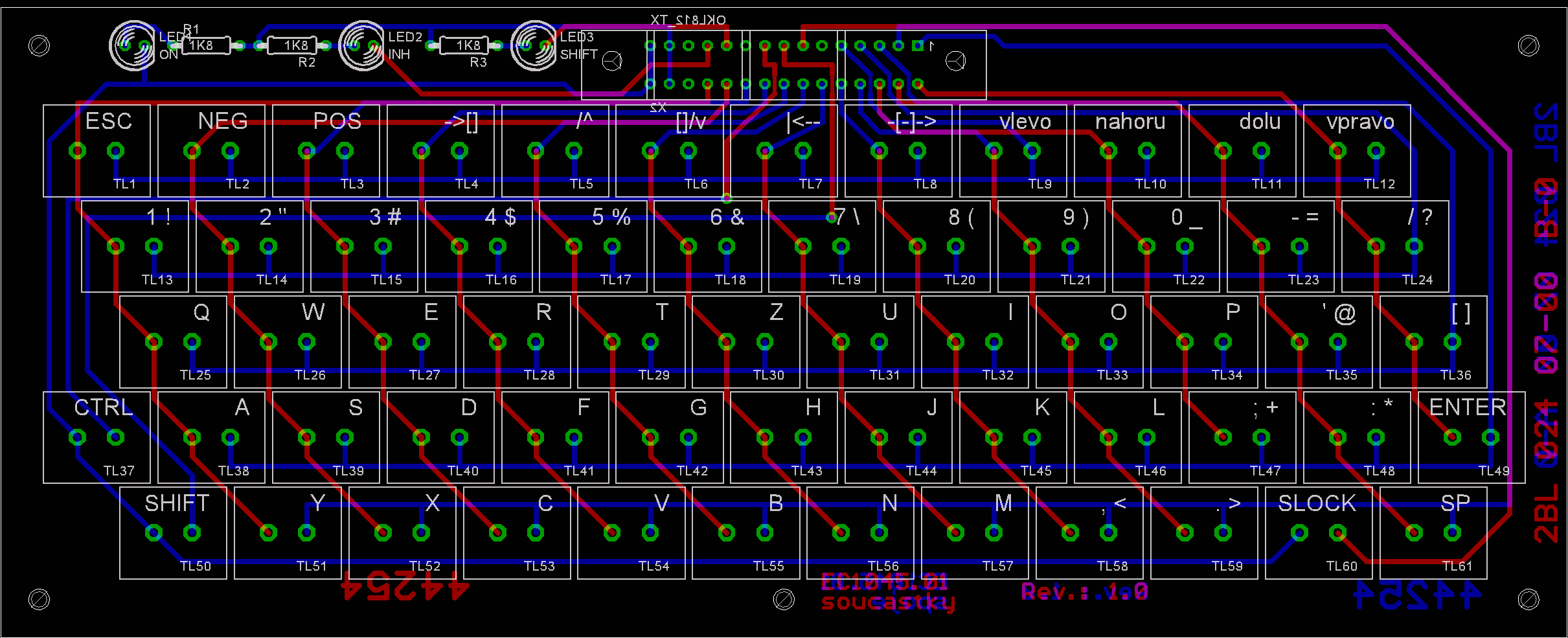

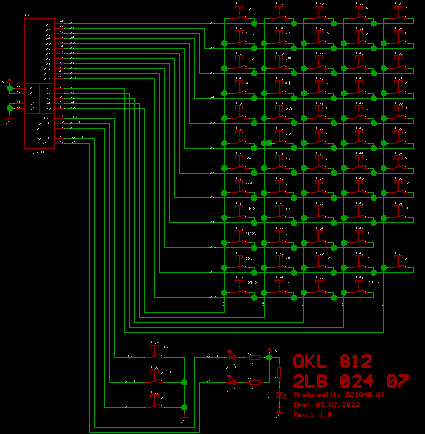

Schéma matice kláves 2LB 024 07 a černobílá verze ZDE.

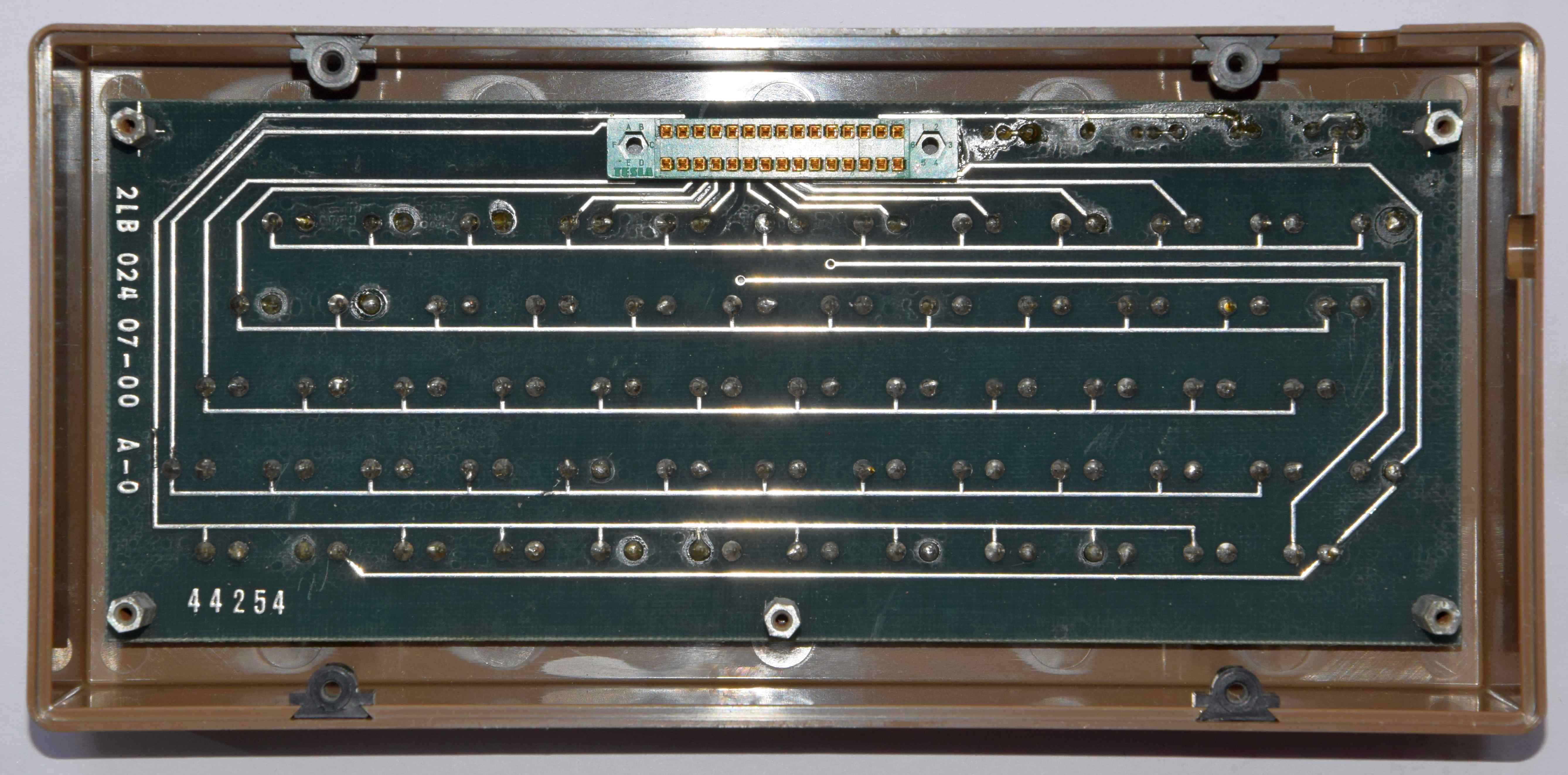

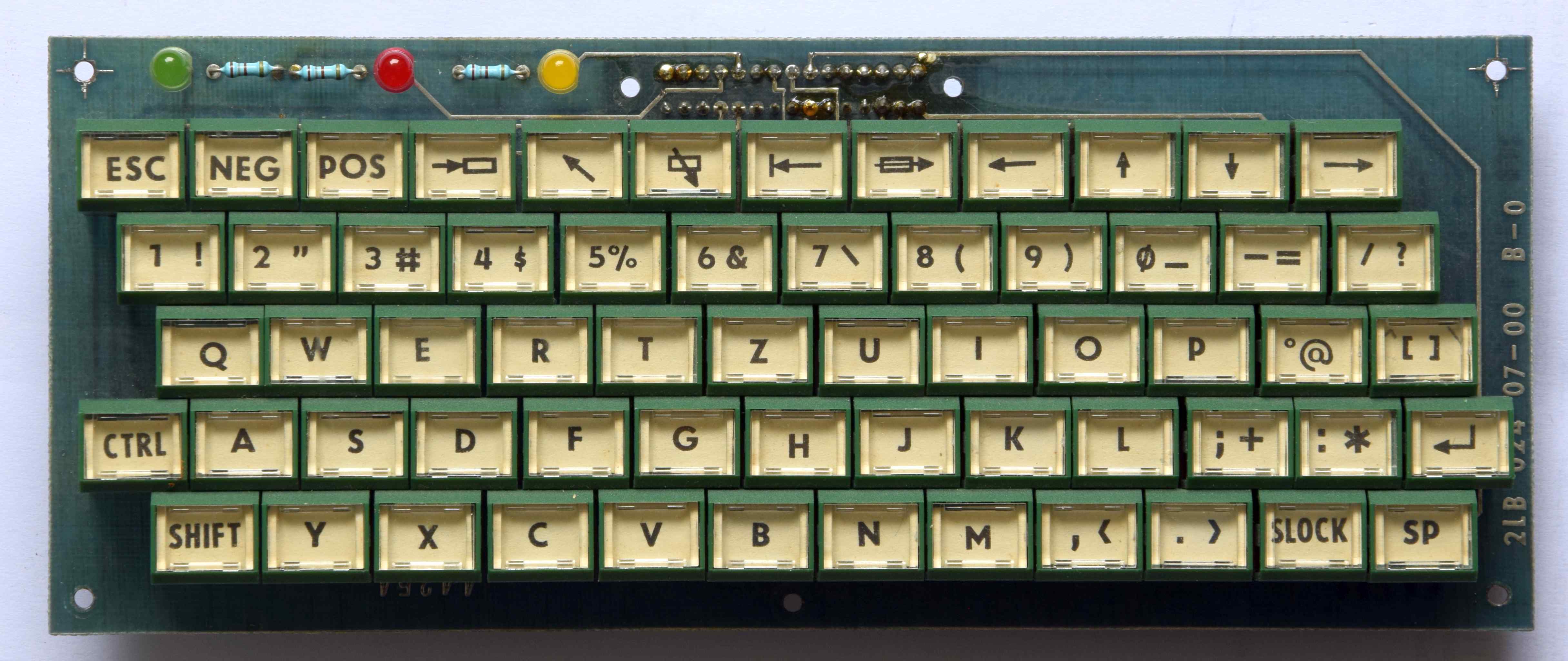

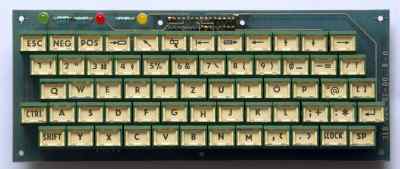

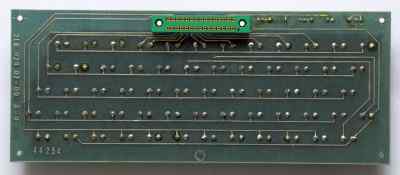

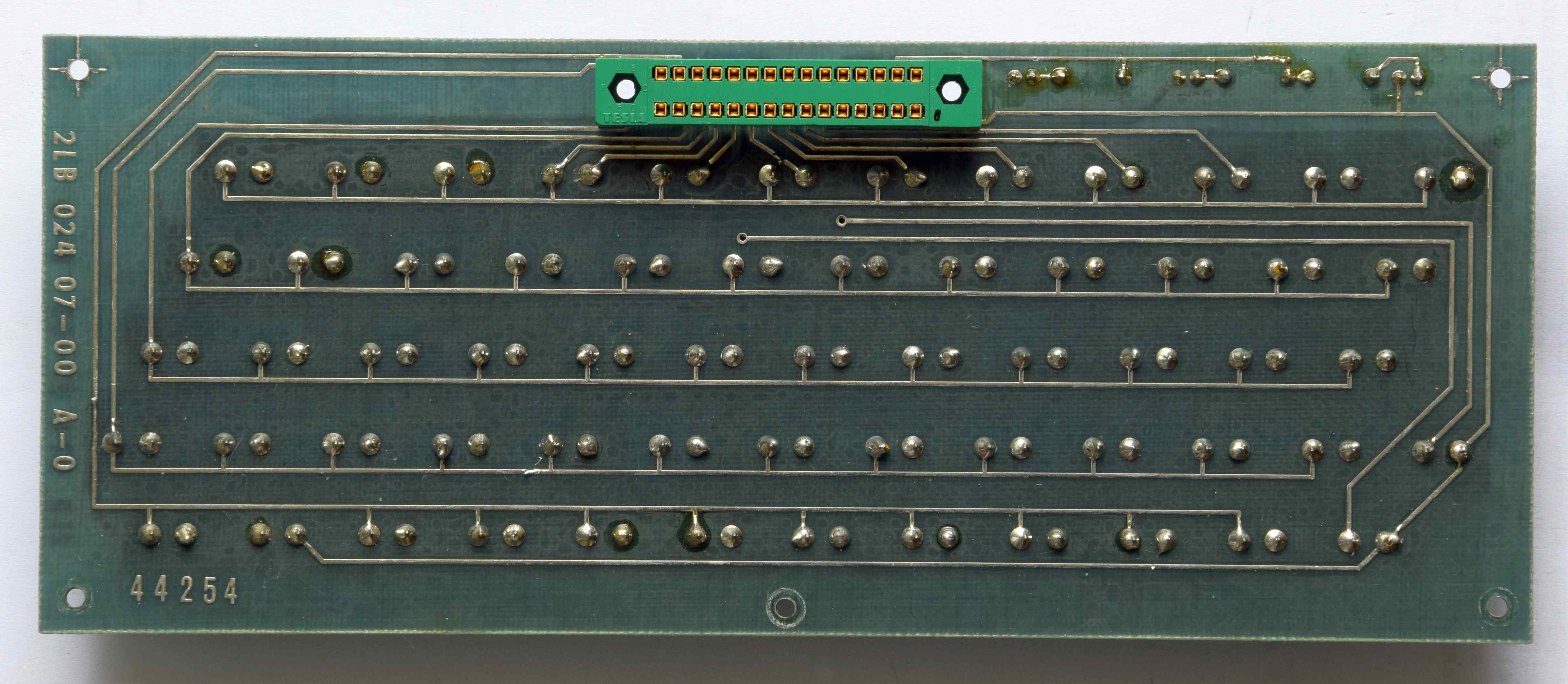

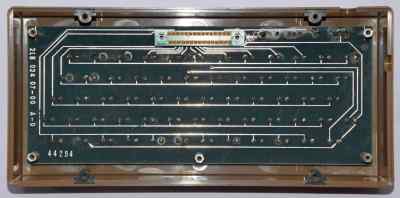

DPS matice kláves 2LB 024 07

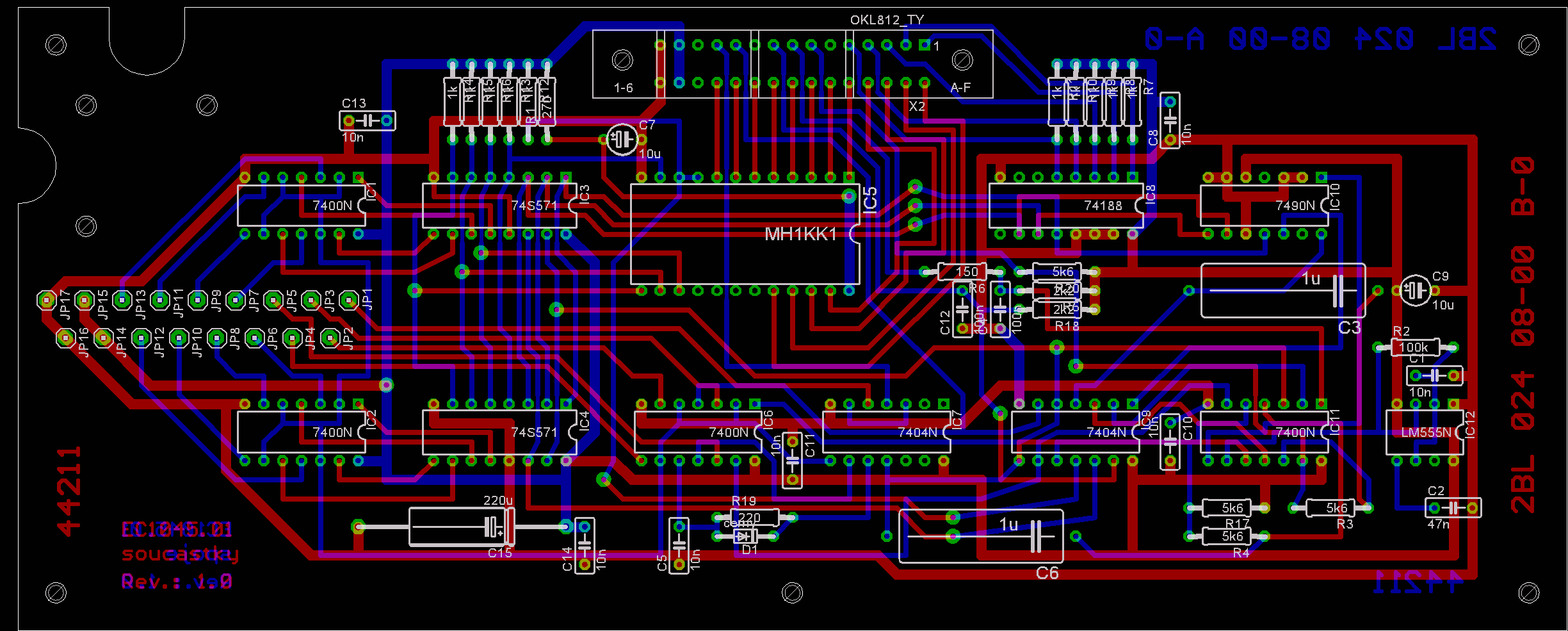

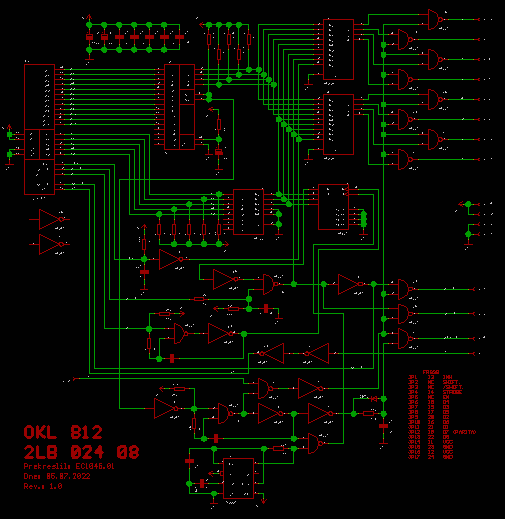

Schéma řídící elektroniky 2LB 024 08 a černobílá verze ZDE.

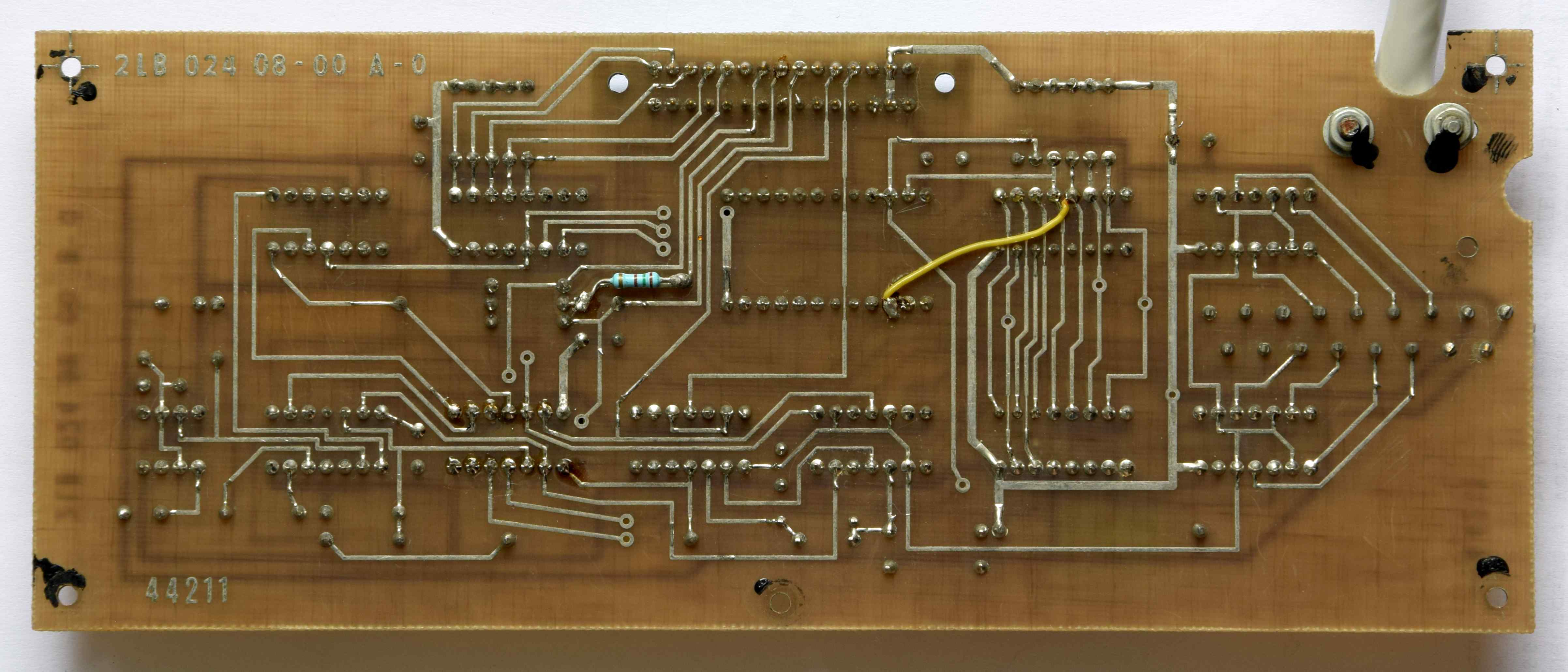

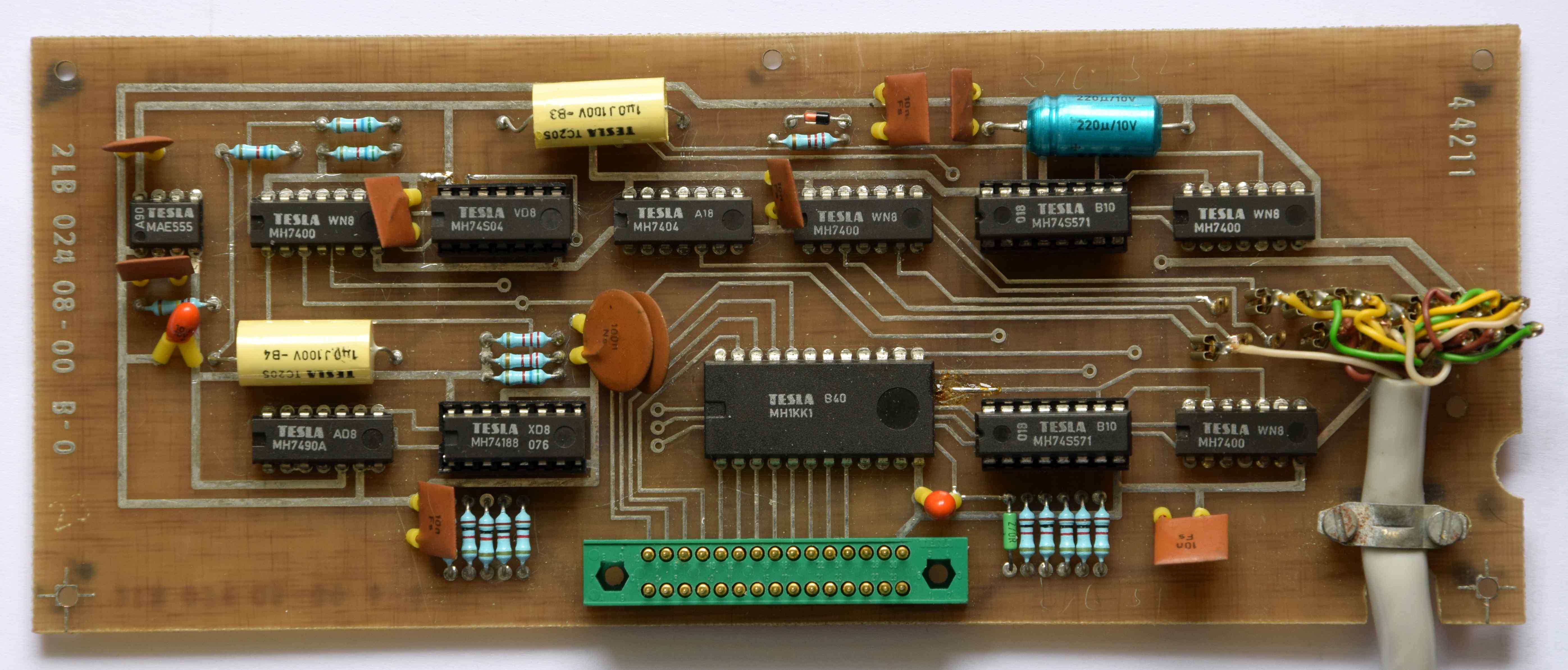

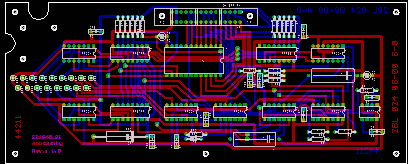

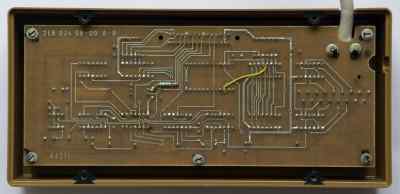

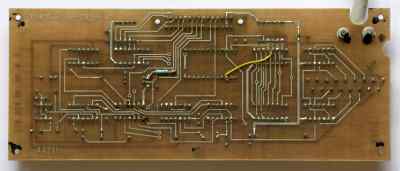

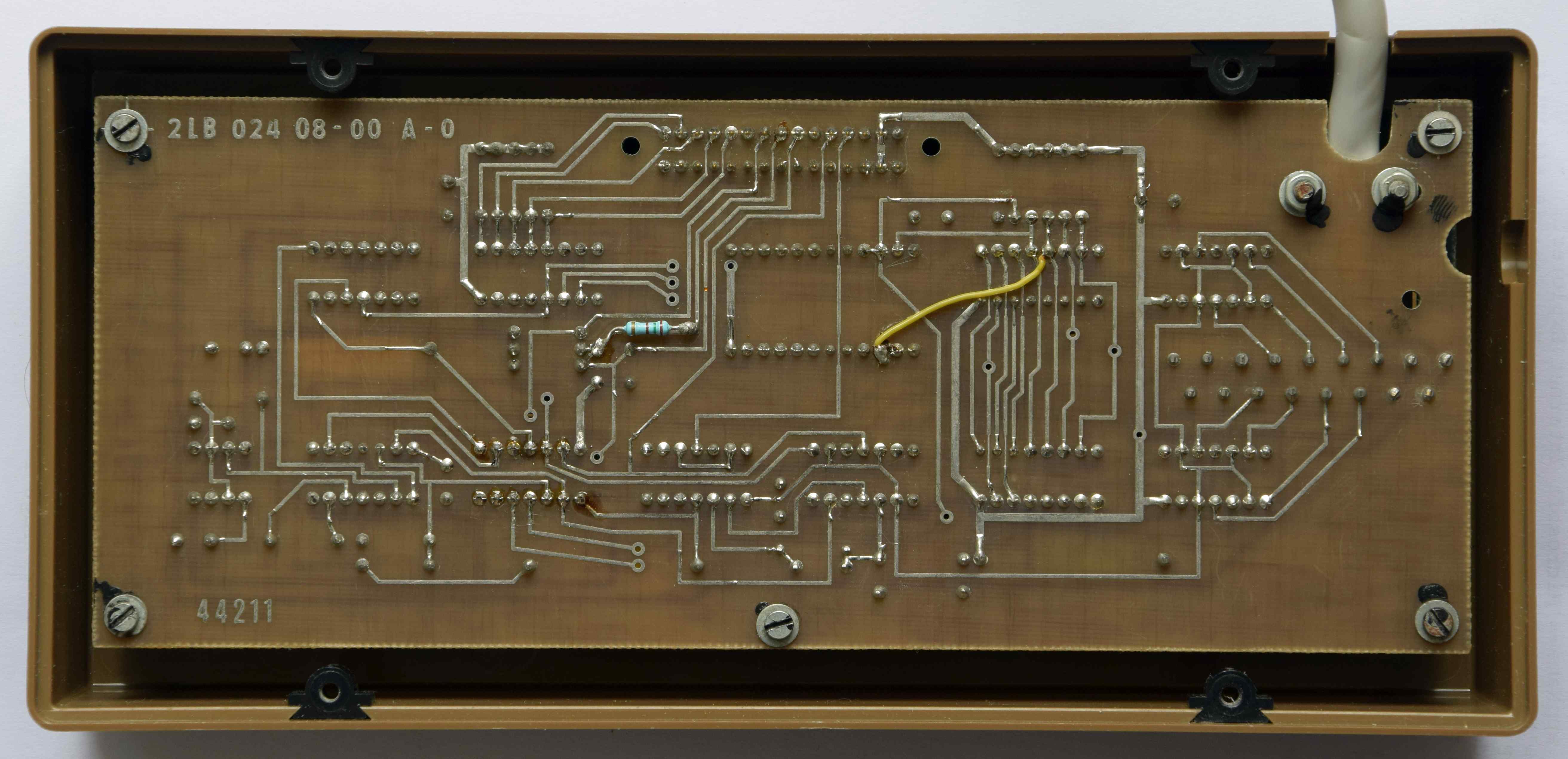

DPS řídící elektroniky 2LB 024 08
