PRG-85

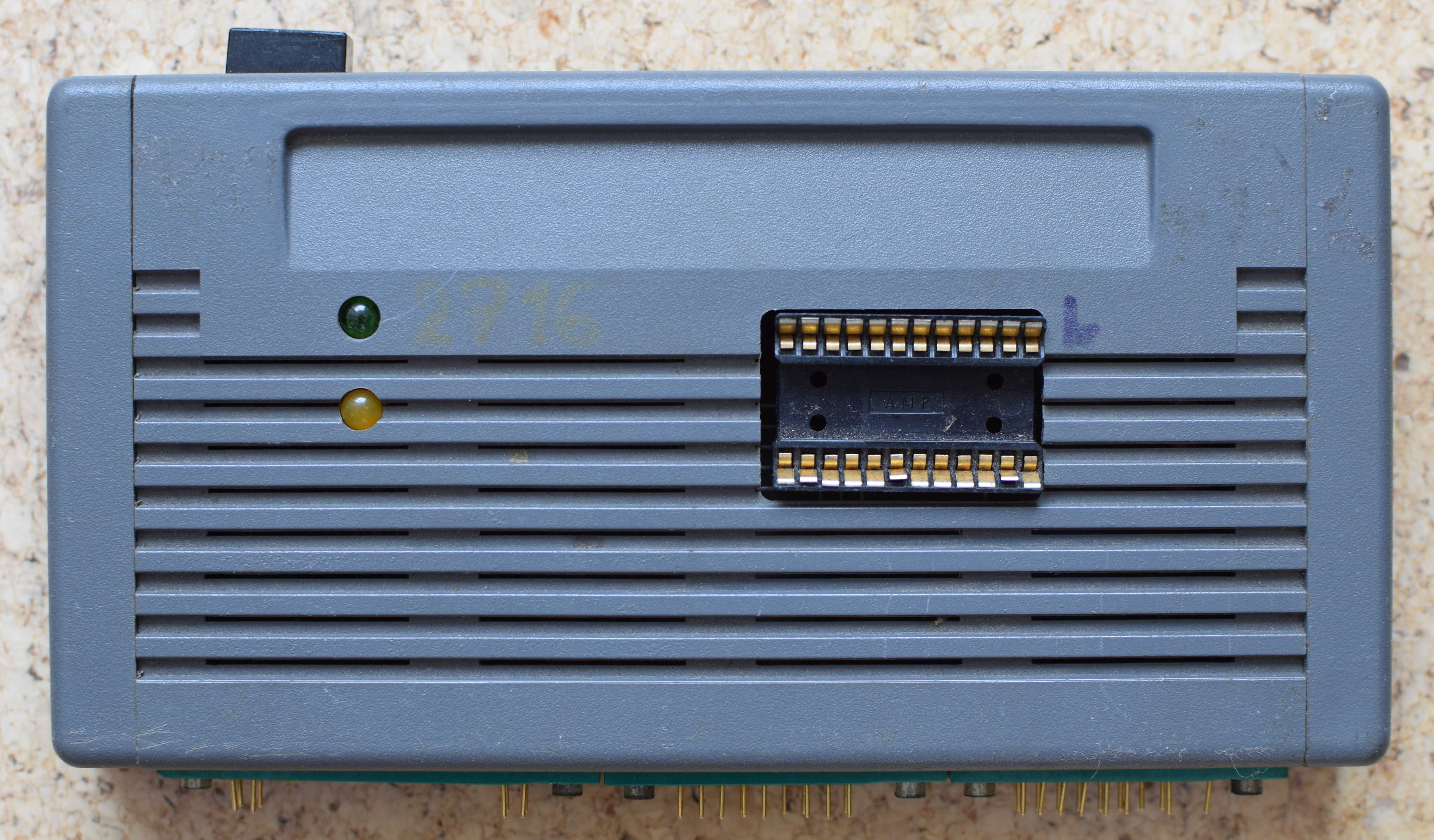

PRG-85 je programátor pamětí EPROM 2708/2716 a je předchůdce PMD-40. Více zde.

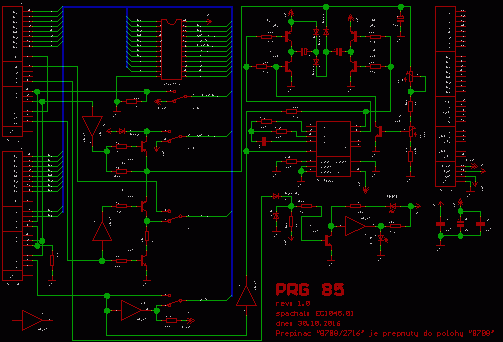

Schéma zapojení


Schéma PRG-85 a černobílá verze ZDE.

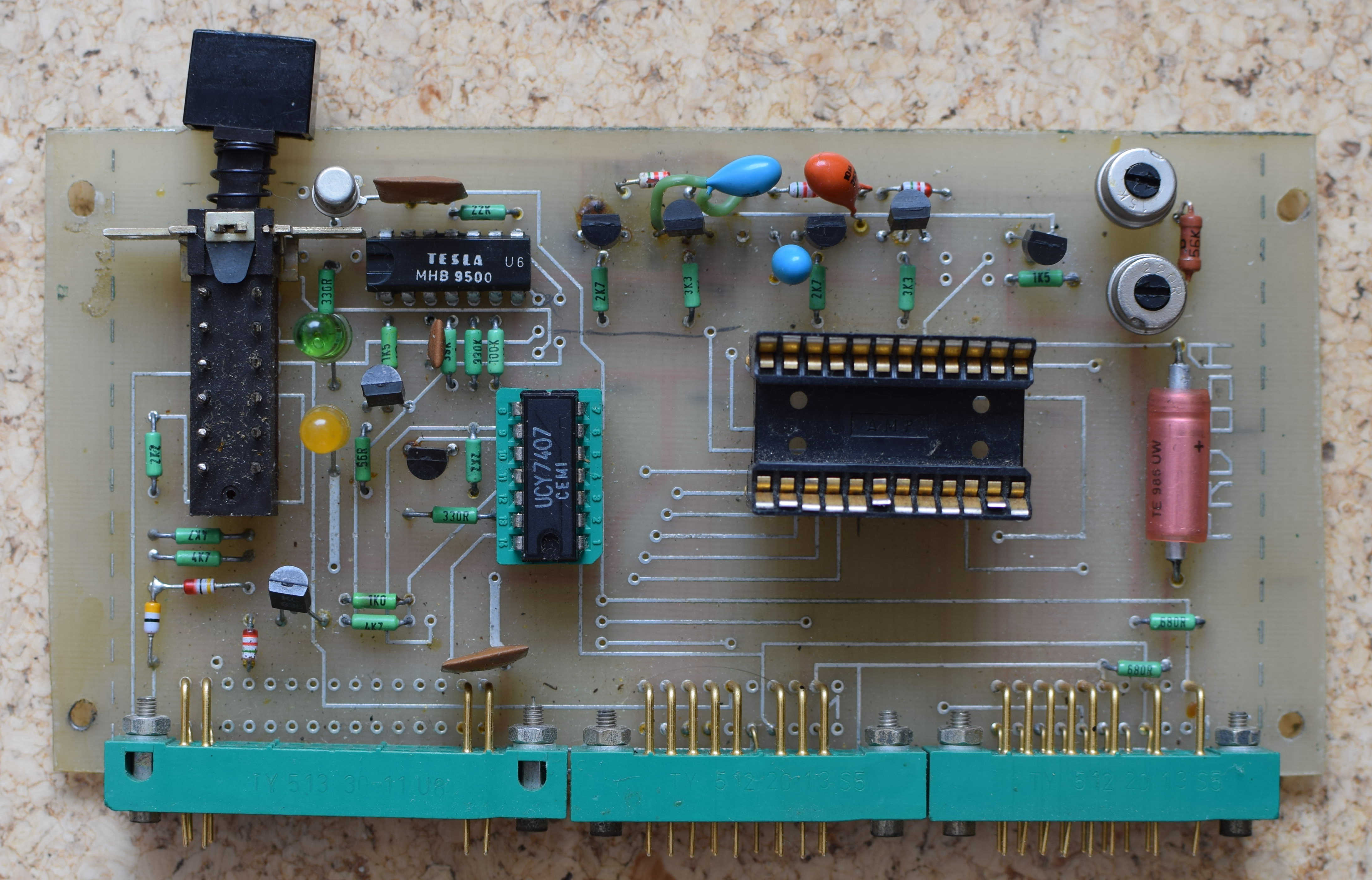

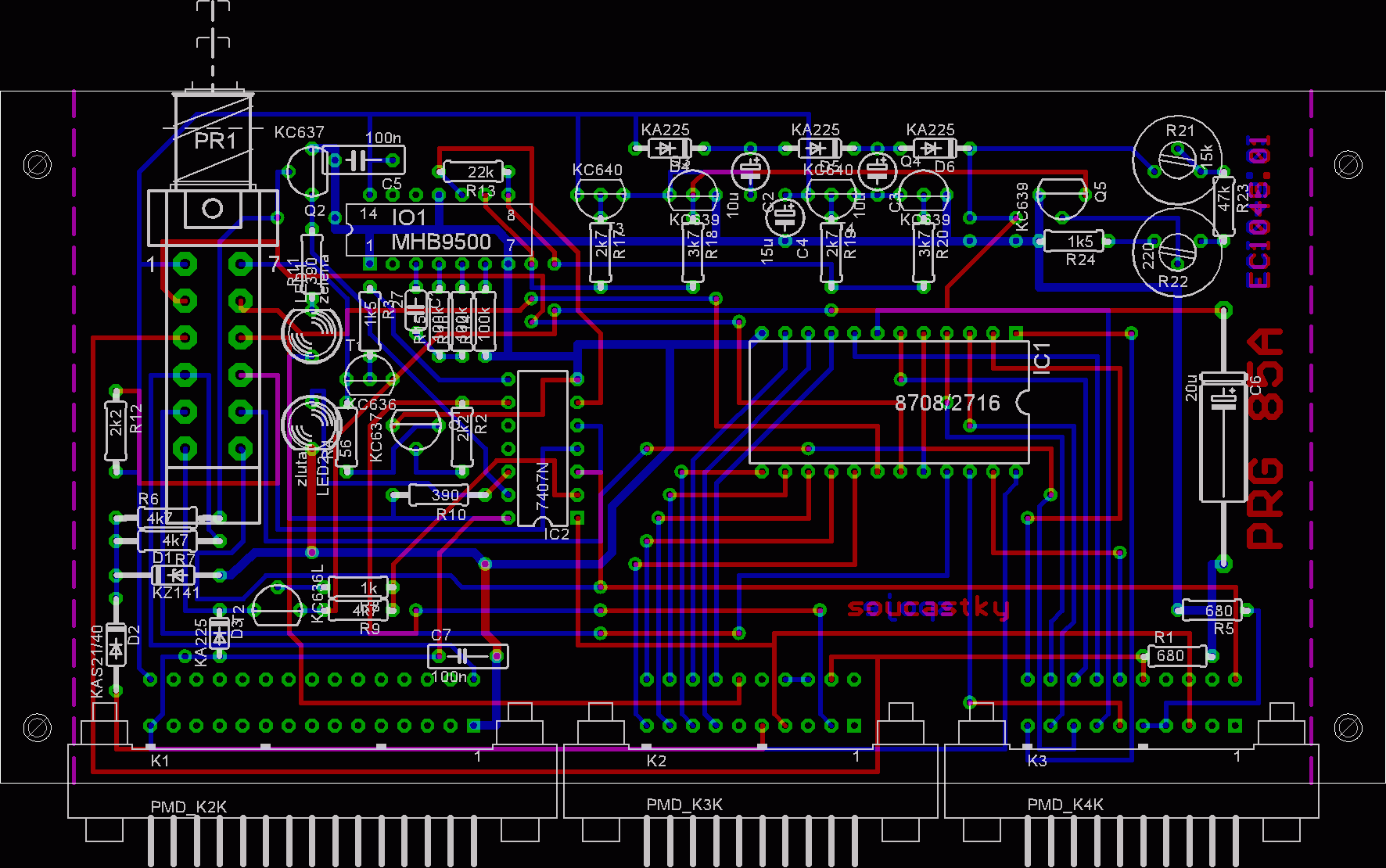

Rozmístění součástek


Výkres osazeni

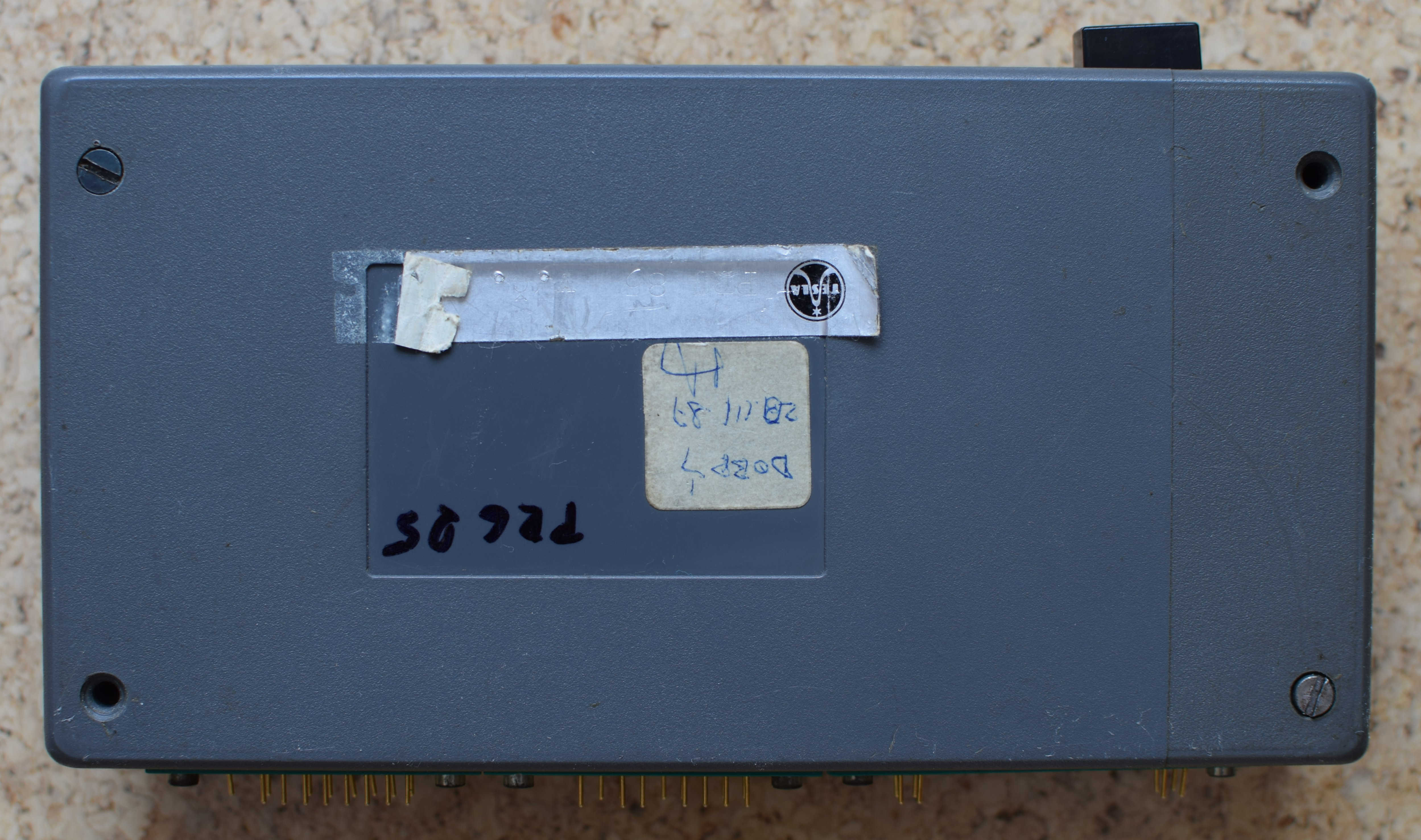

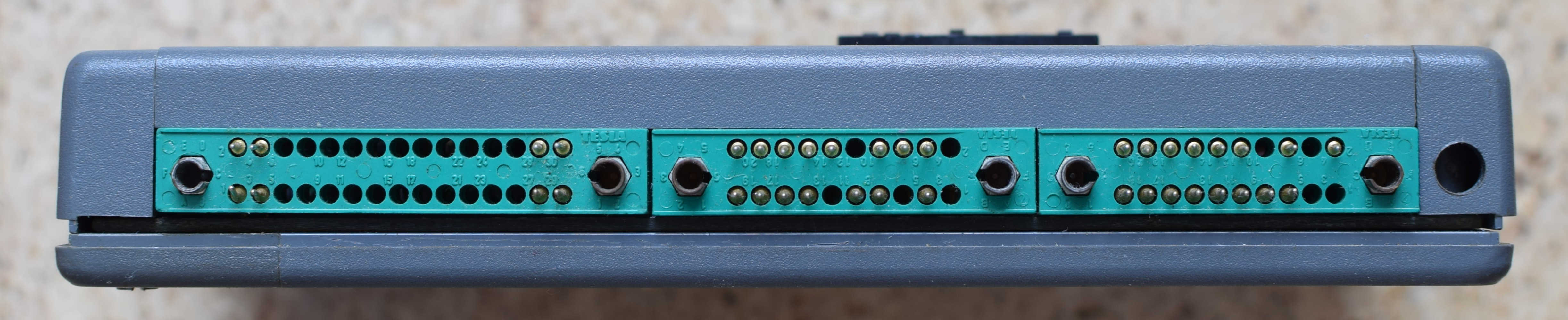

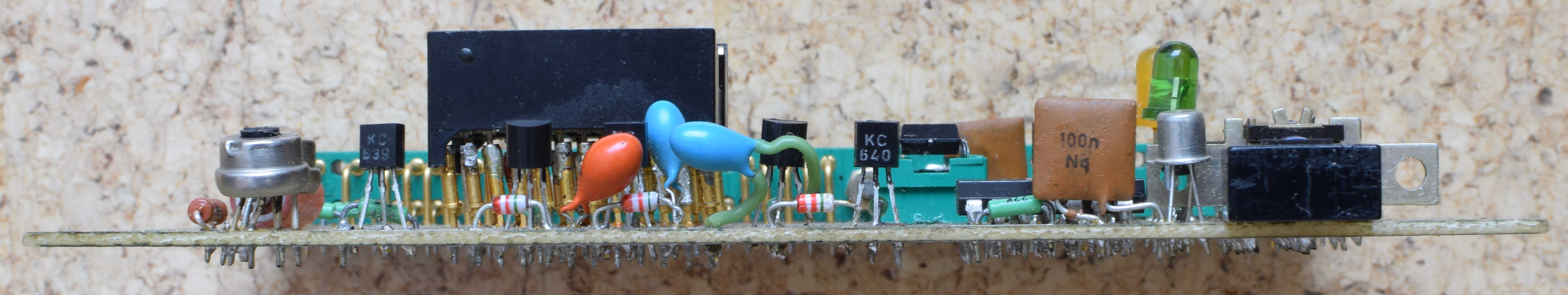

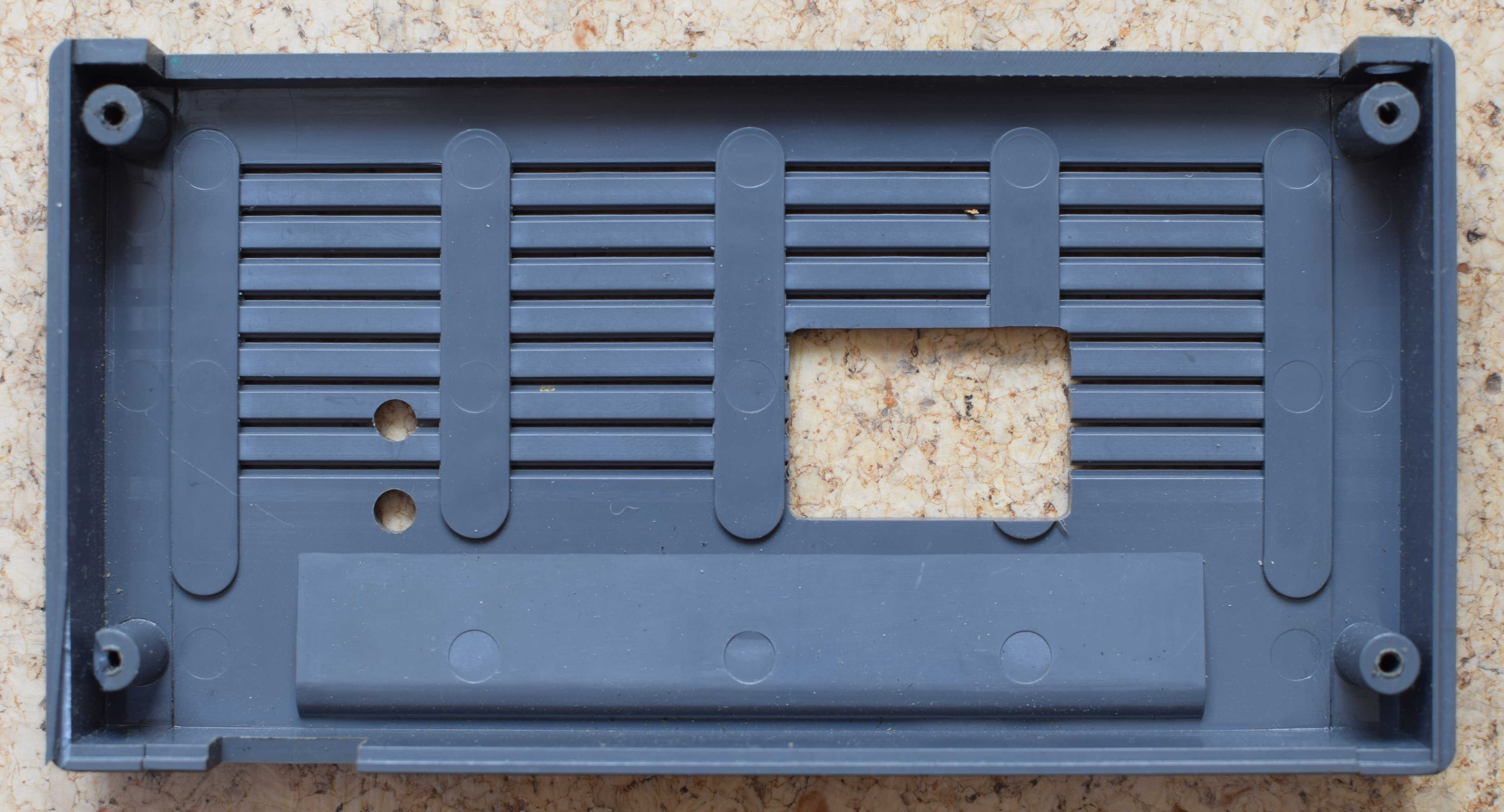

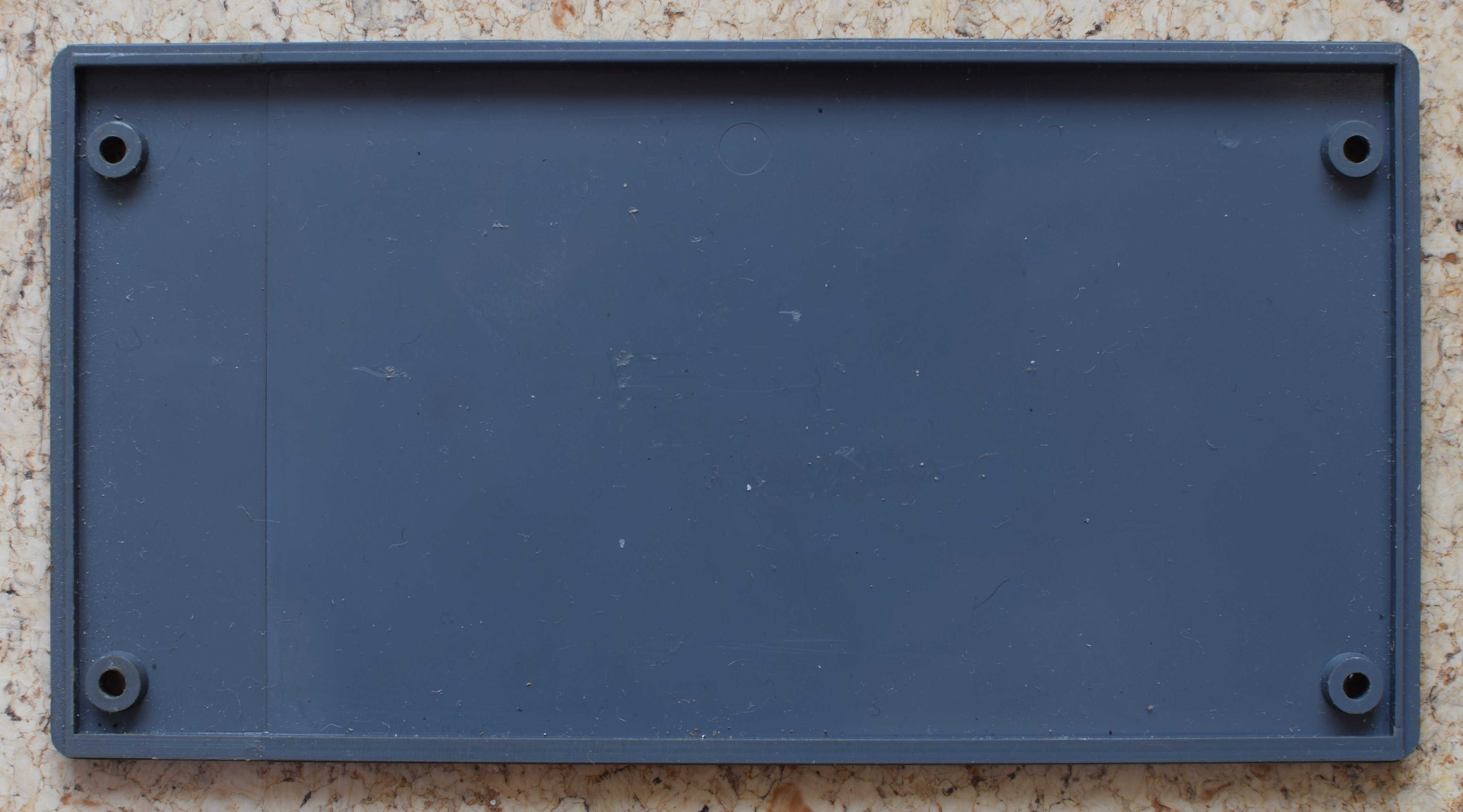

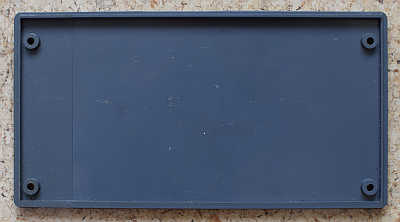

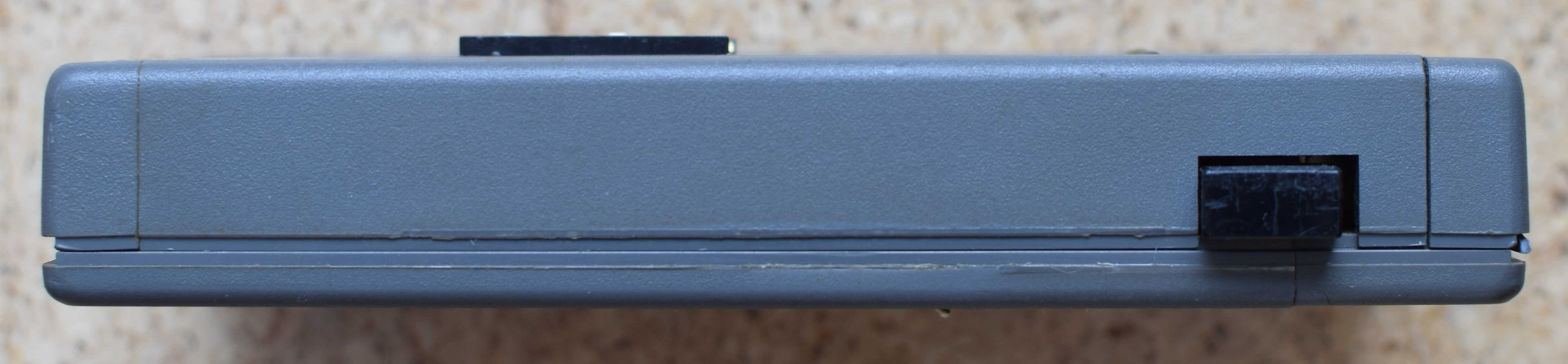

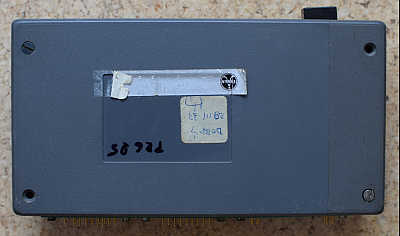

Trochu technického porna
