Mikropočítač

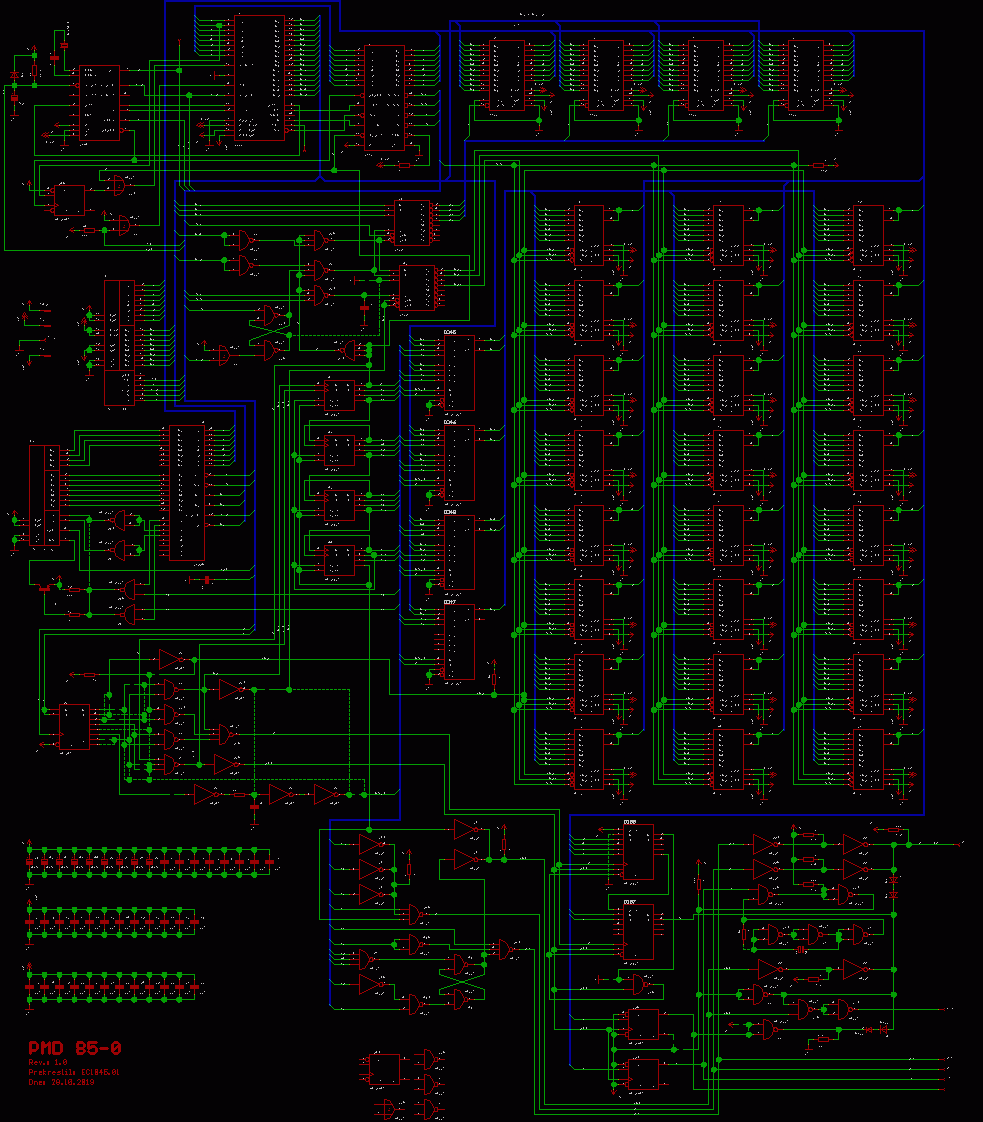

Schéma PMD 85 a černobílá verze ZDE.

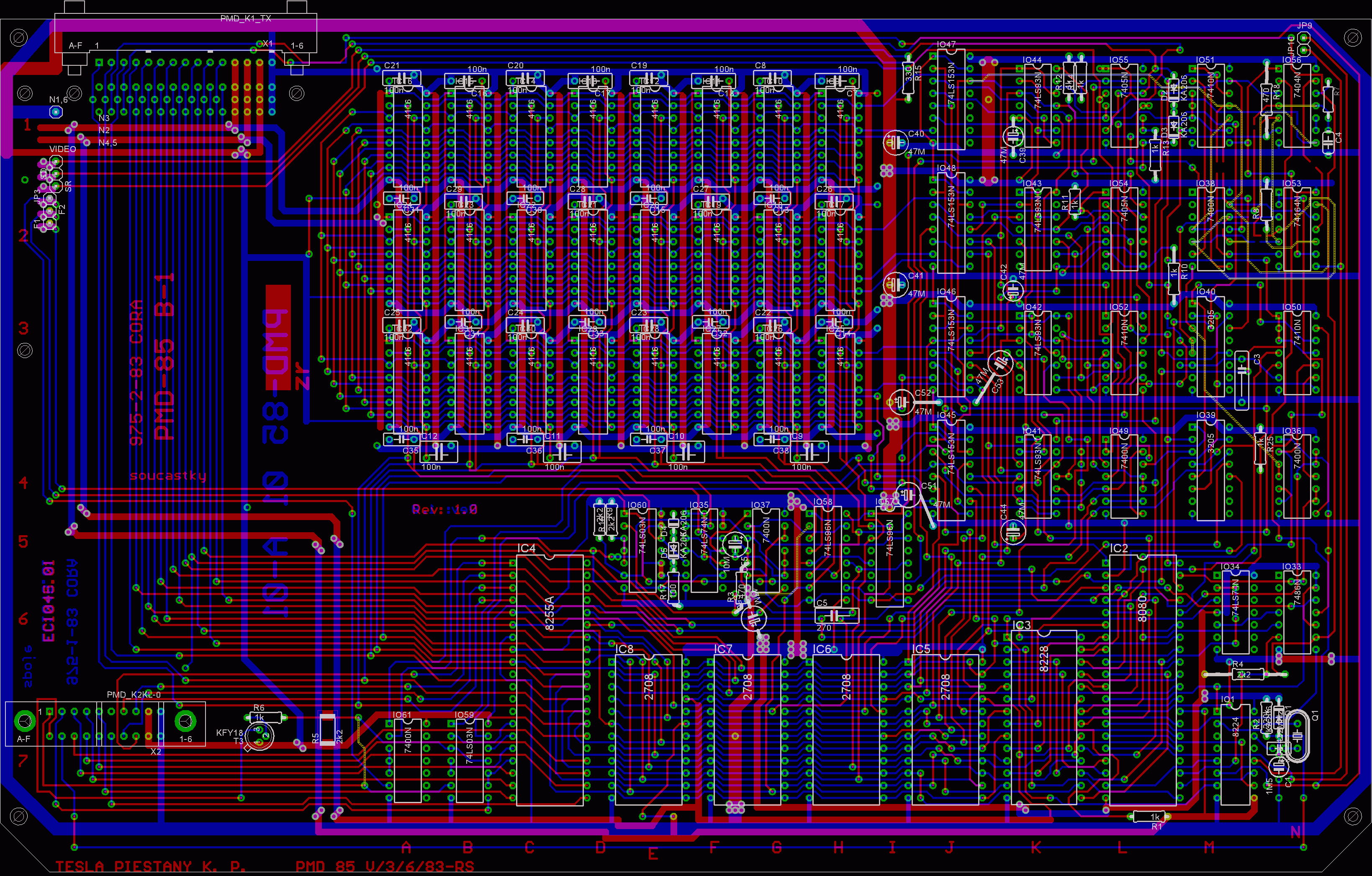

DPS PMD 85

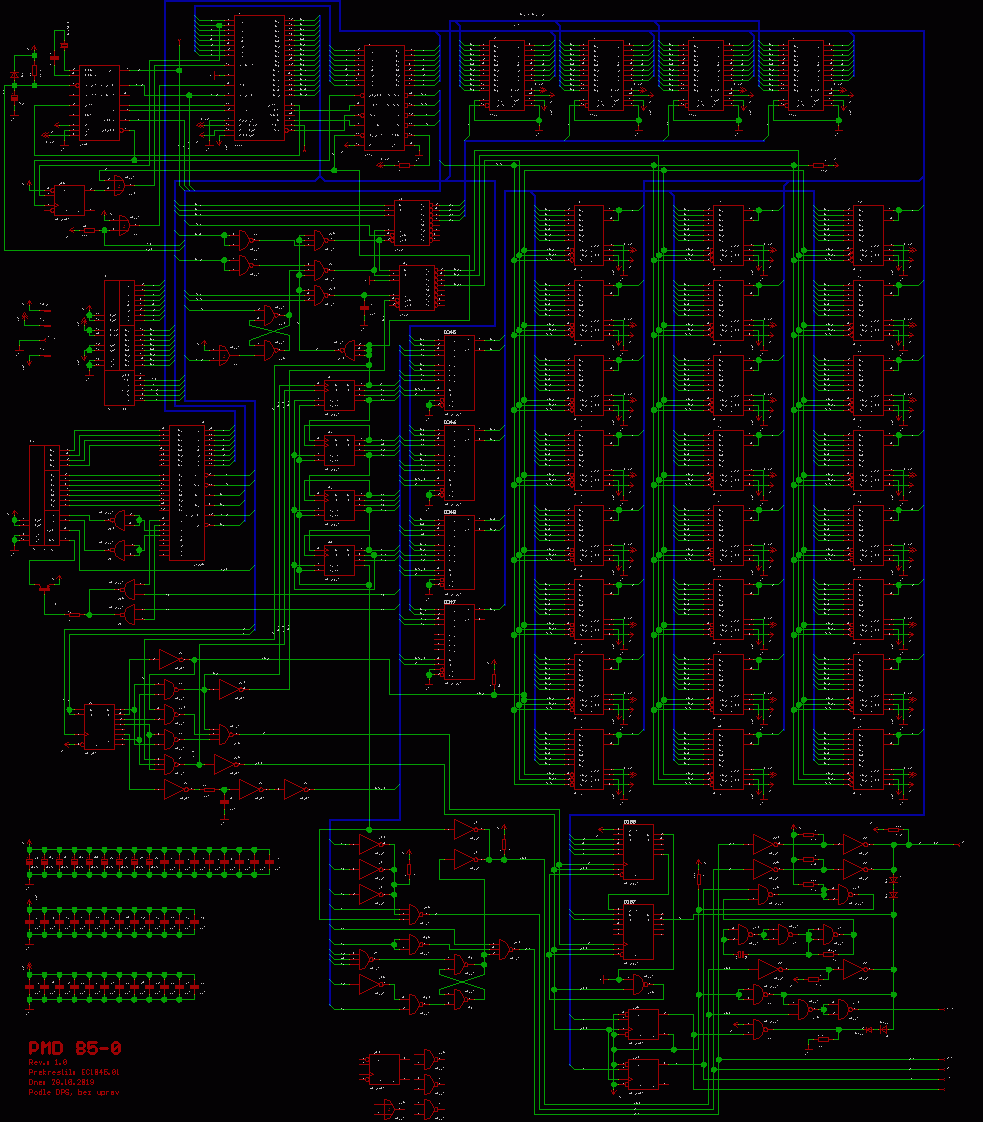

Schéma PMD 85 podle DPS a černobílá verze ZDE.

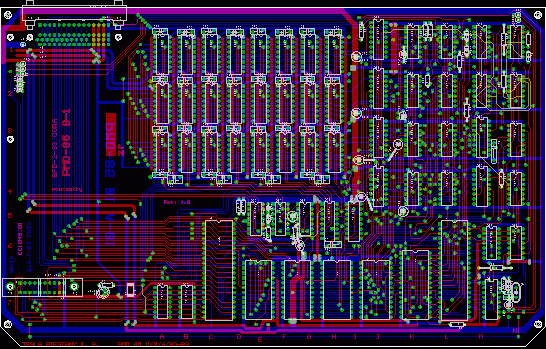

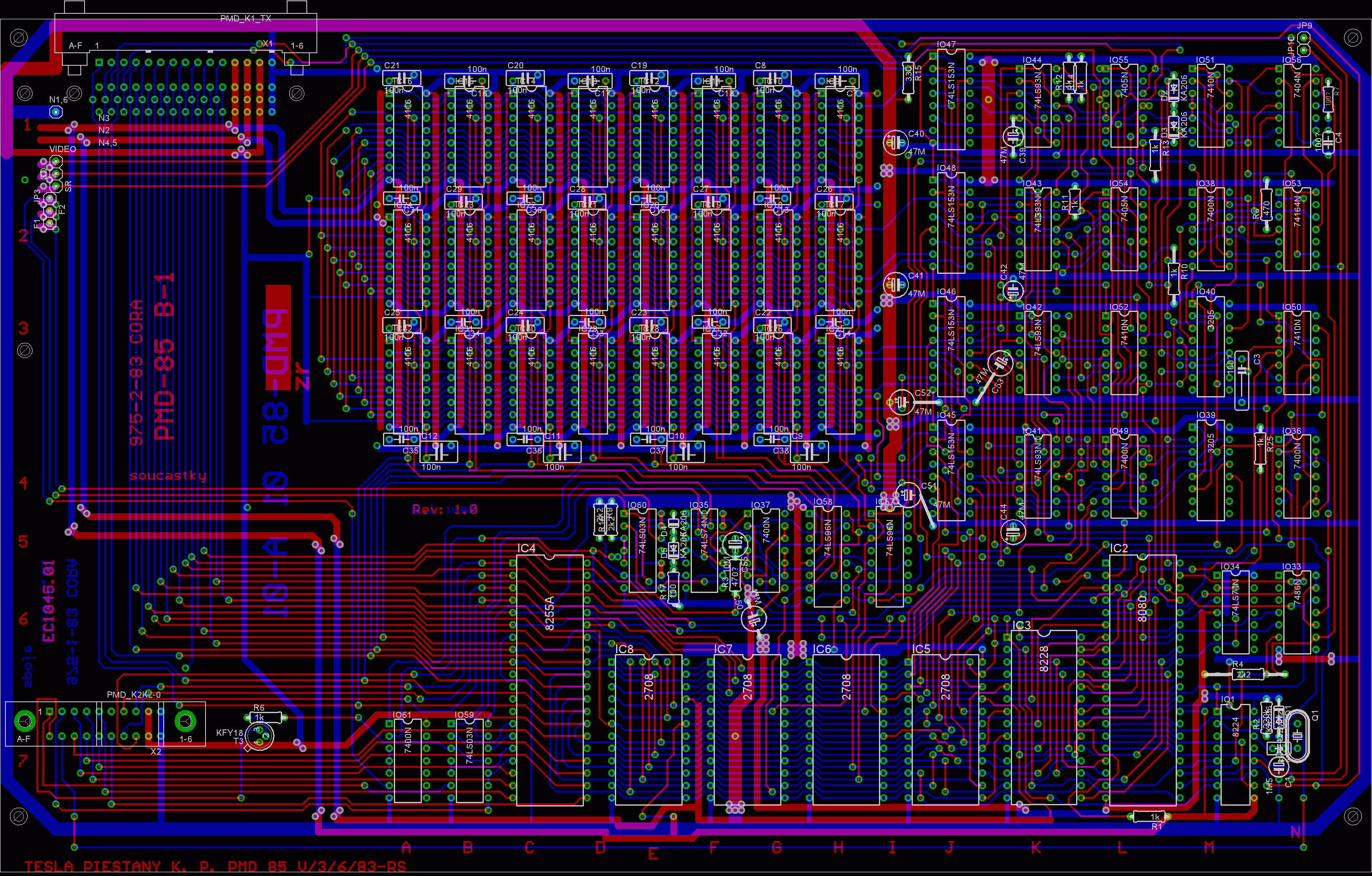

DPS PMD 85 podle DPS

Klávesnice

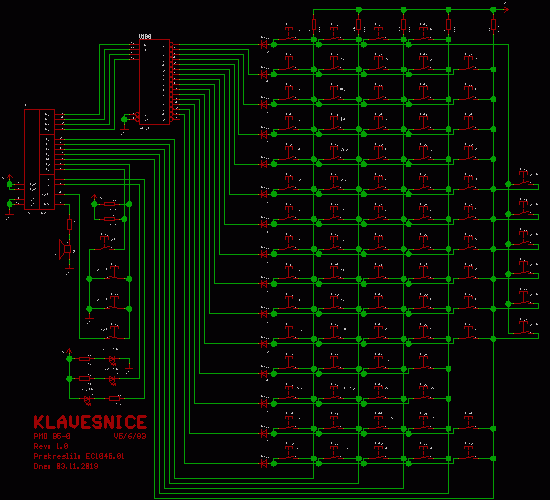

Schéma klavesnice a černobílá verze ZDE.

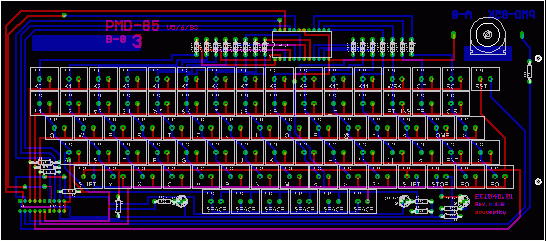

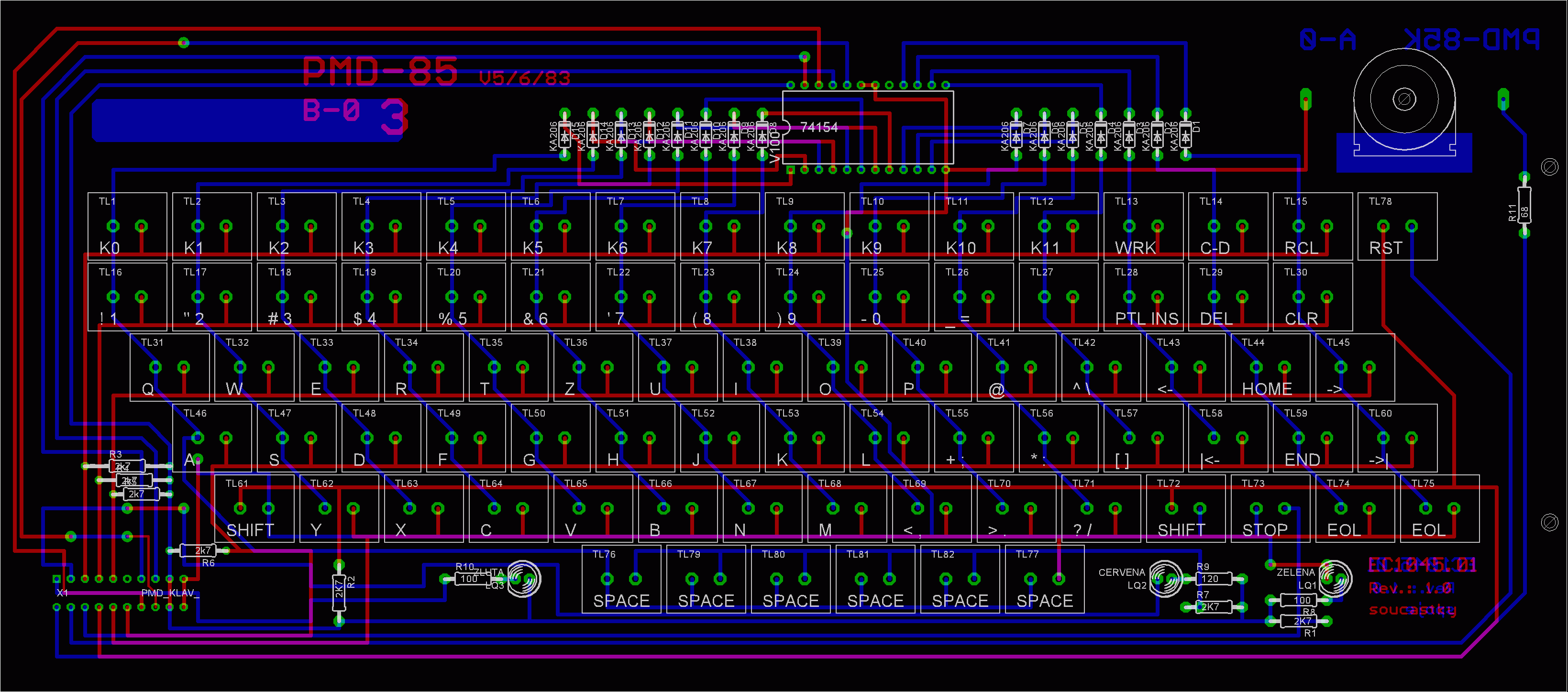

DPS klávesnice




Schéma klavesnice a černobílá verze ZDE.

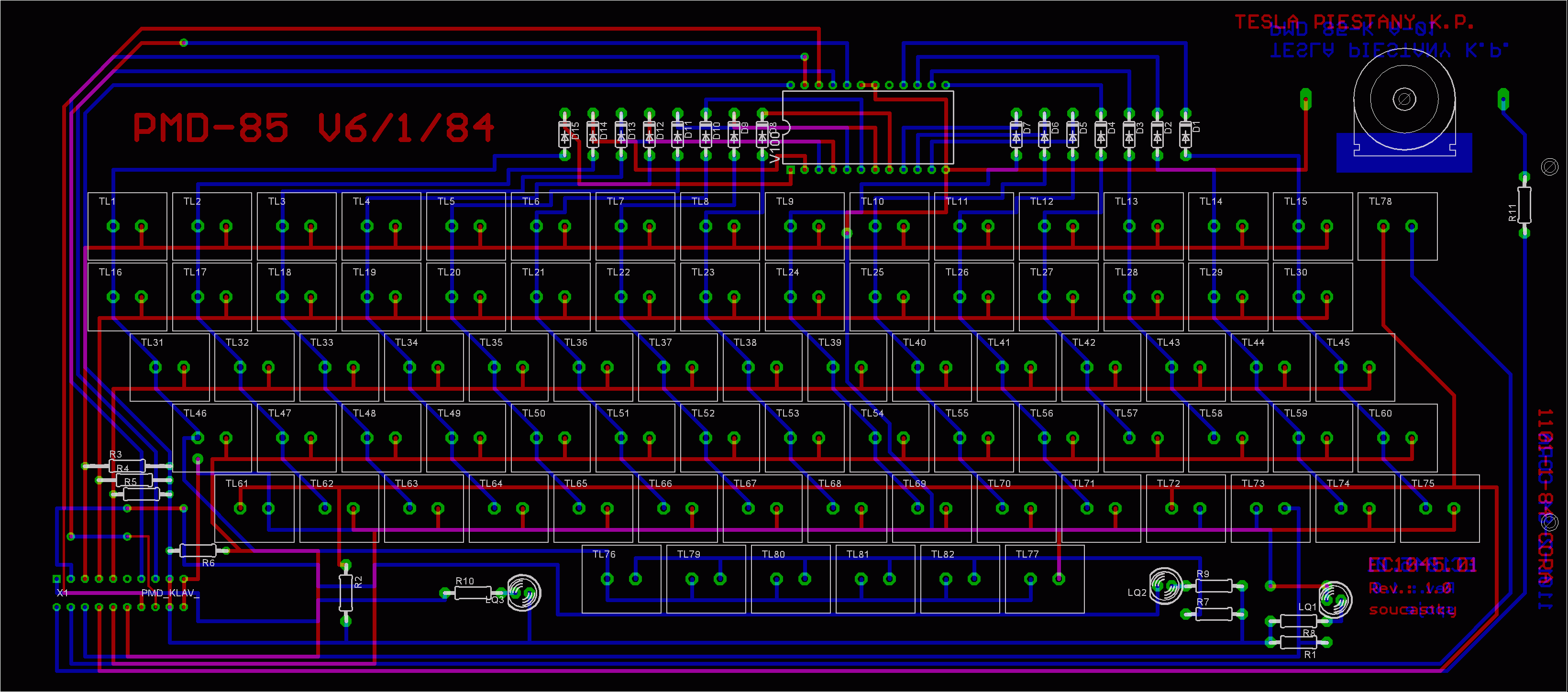

DPS klávesnice

ROM modul




Schéma ROM modulu a černobílá verze ZDE.






DPS ROM modulu

Modul rozhraní

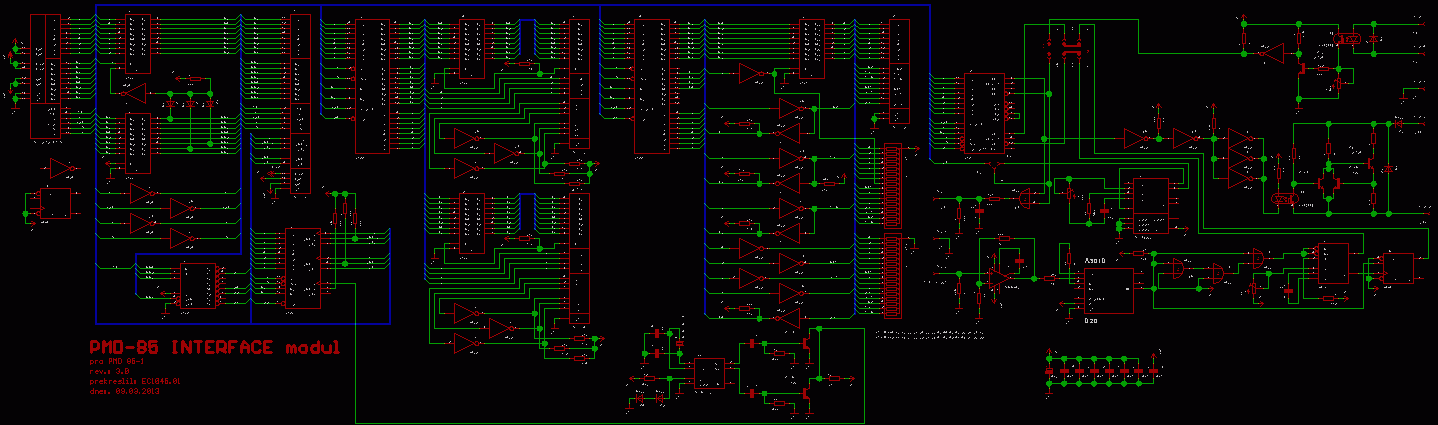

Schéma rozhrani a černobílá verze ZDE.

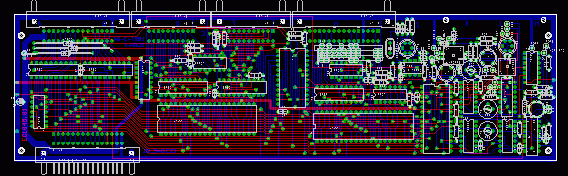

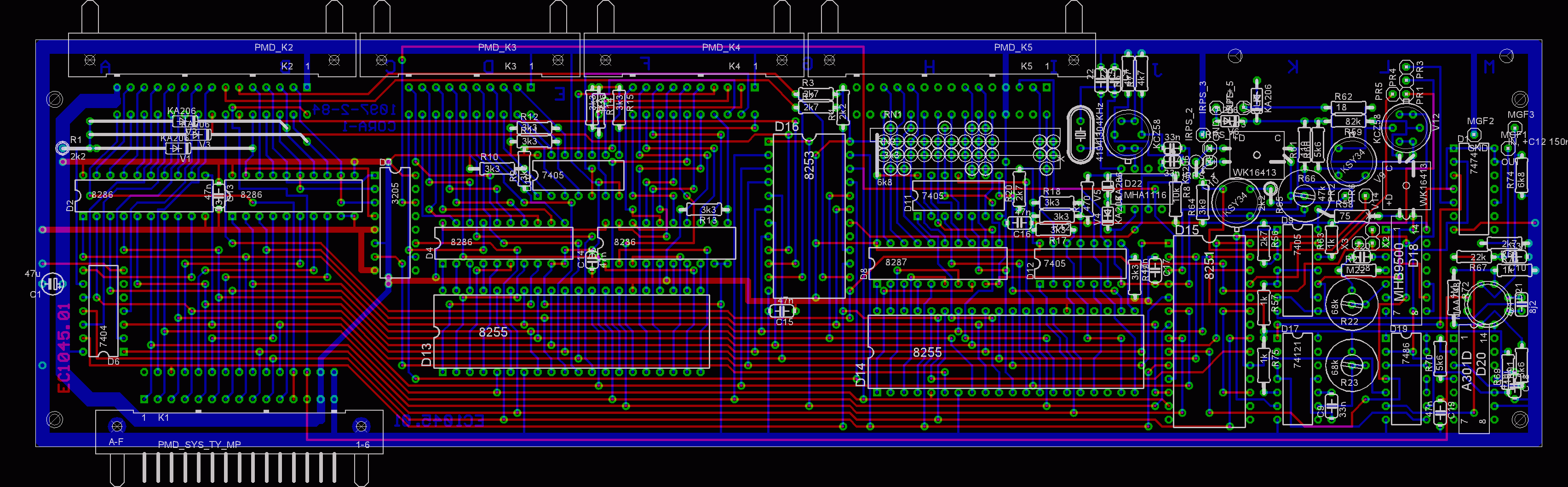

DPS rozhrani
