8 bity / PMD-85 / Mikropočítač PMD 85 / PMD 85-3



Mikropočítač

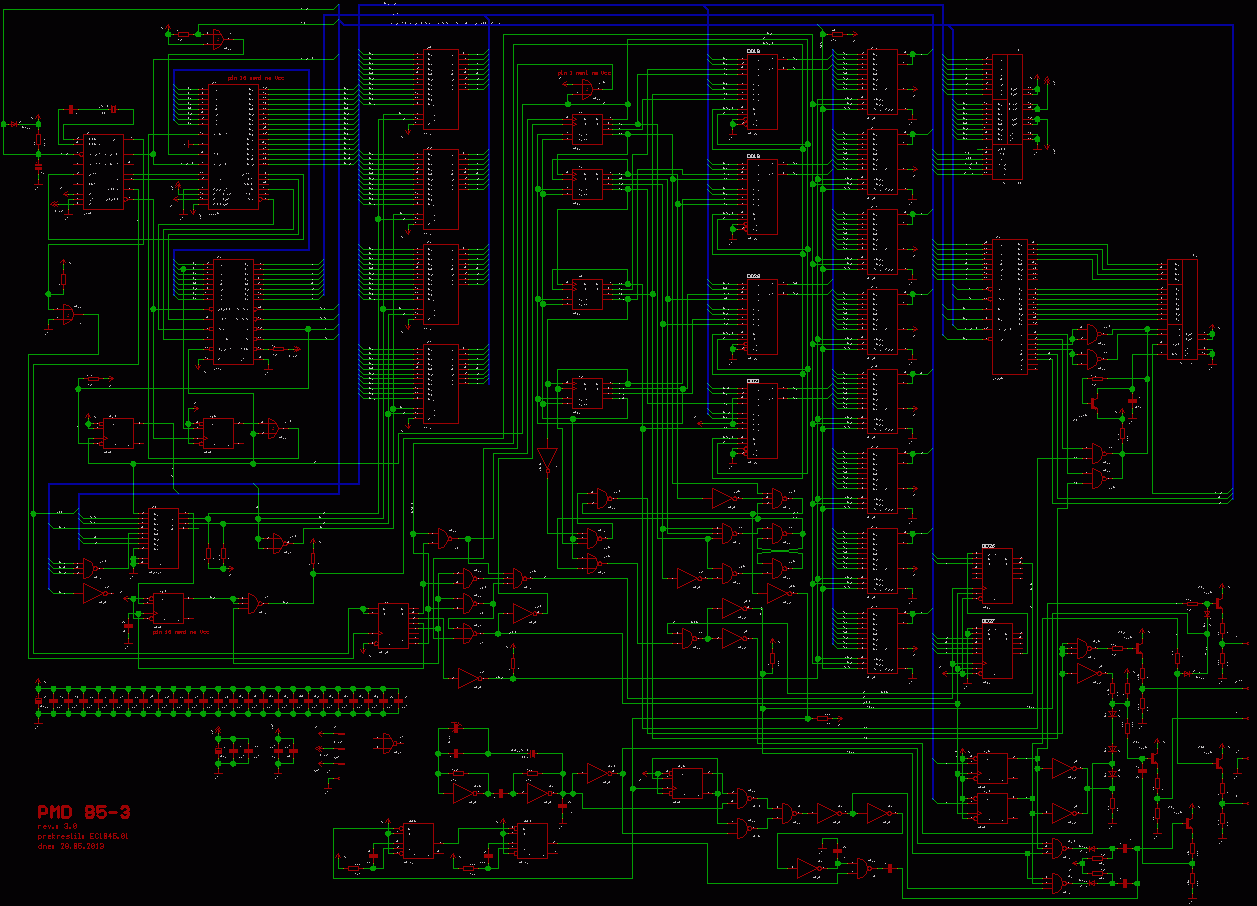

Schéma PMD 85-3 a černobílá verze ZDE.

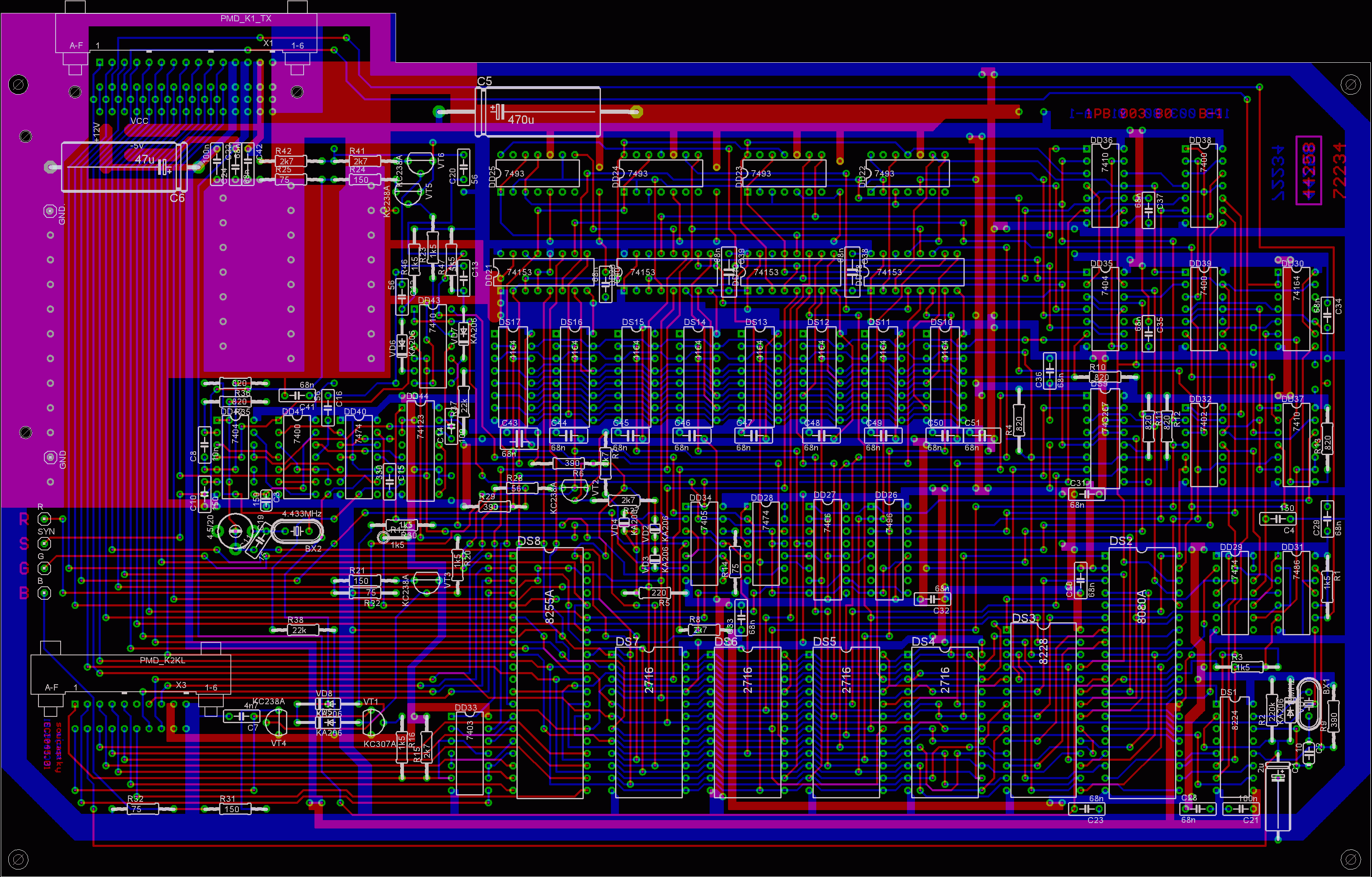

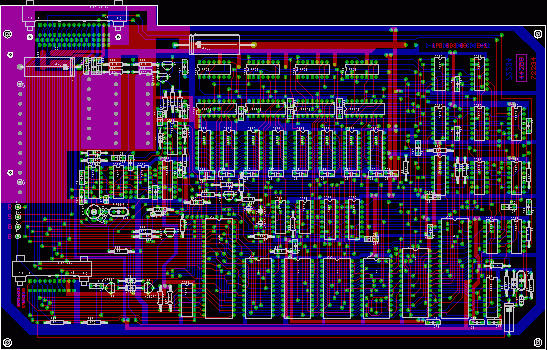

DPS PMD 85-3

Klávesnice




Schéma klavesnice a černobílá verze ZDE.






DPS klávesnice






DPS klávesnice

ROM modul

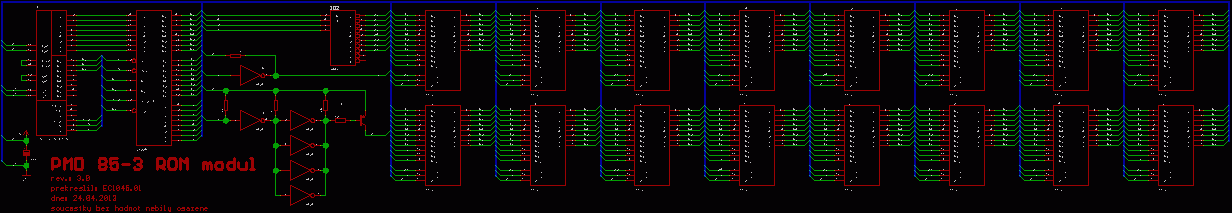

Schéma ROM modulu a černobílá verze ZDE.

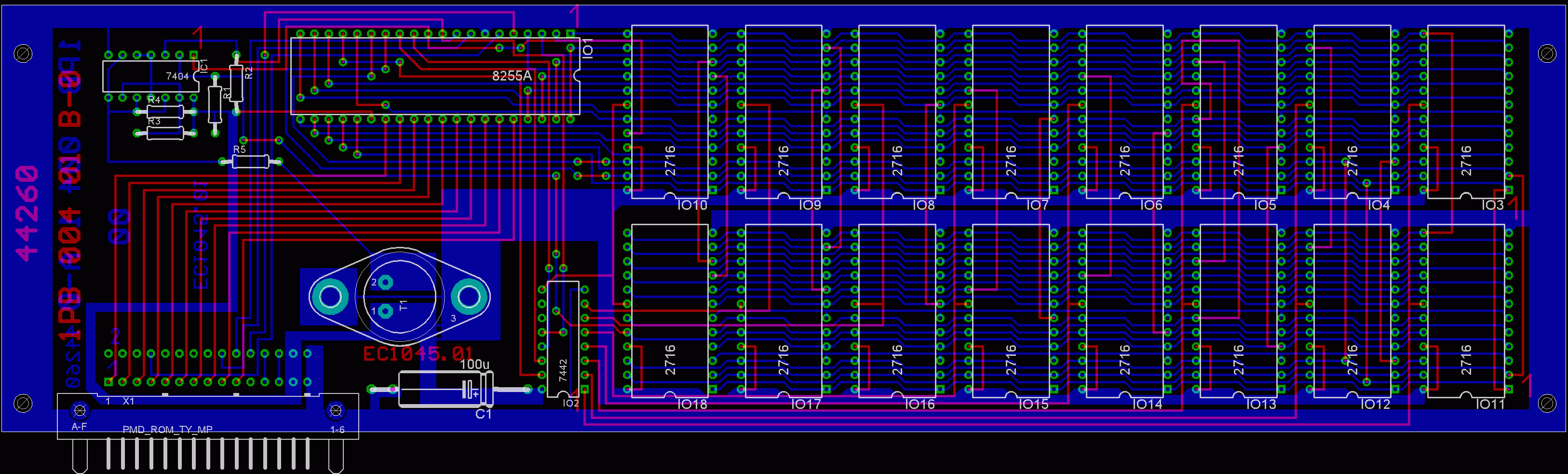

DPS ROM modulu



Modul rozhraní

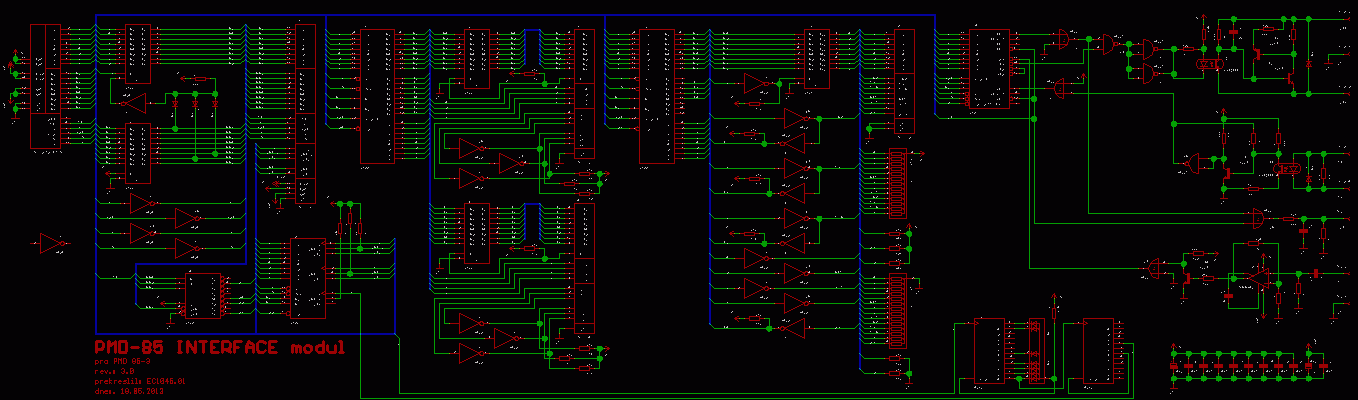

Schéma rozhrani a černobílá verze ZDE.

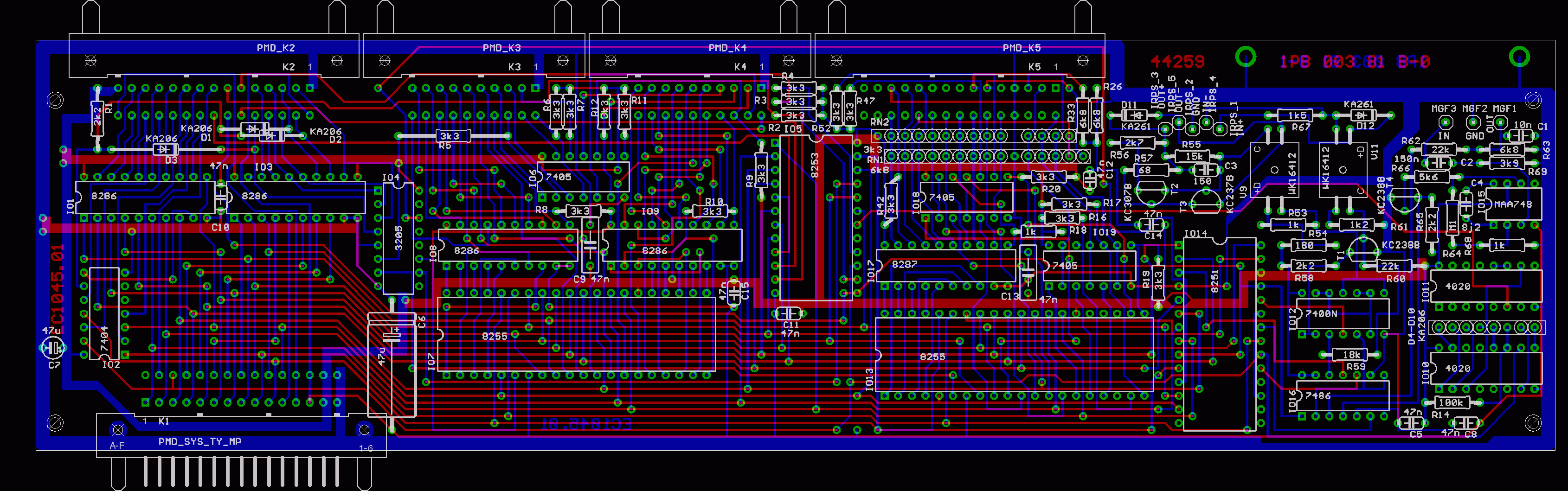

DPS rozhrani
