Mikropočítač

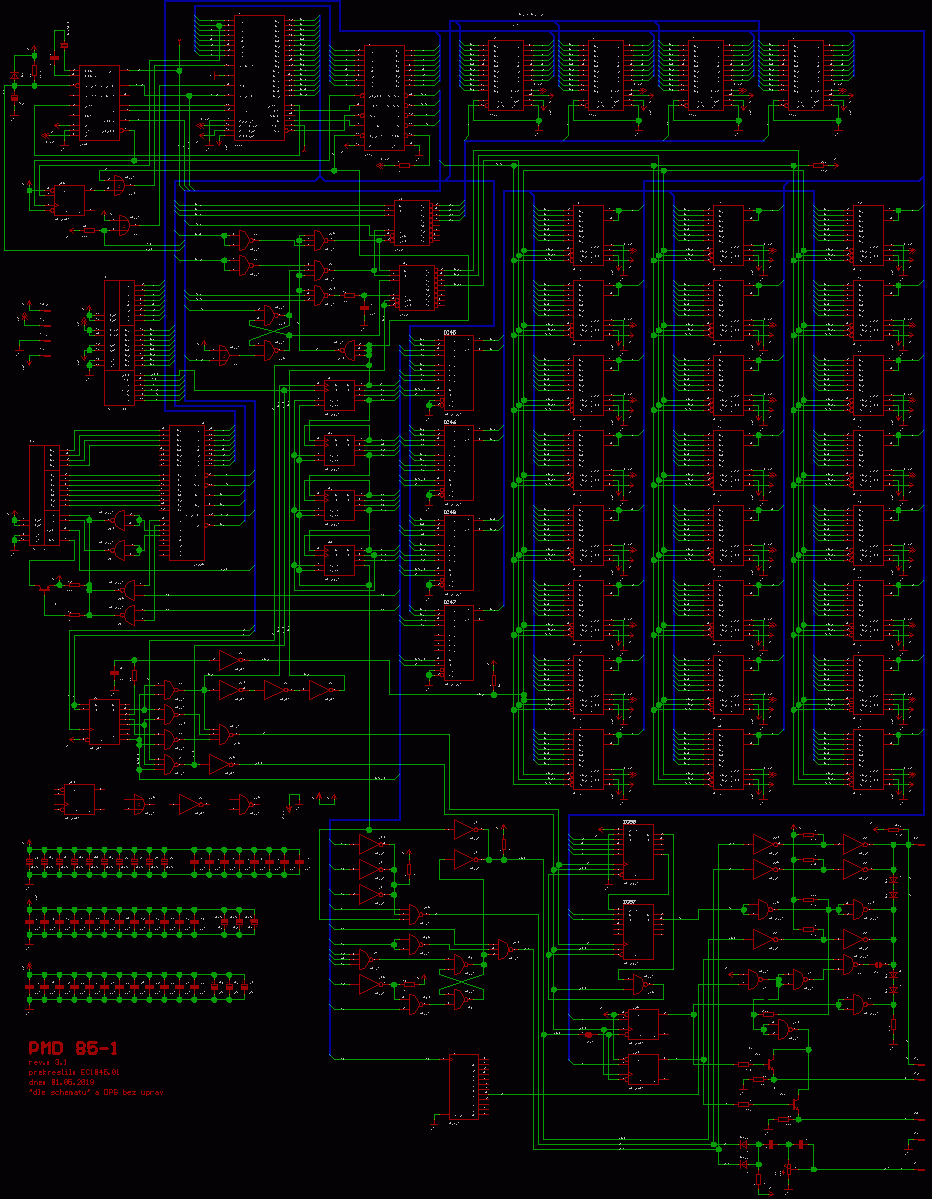

Schéma PMD 85-1 a černobílá verze ZDE.

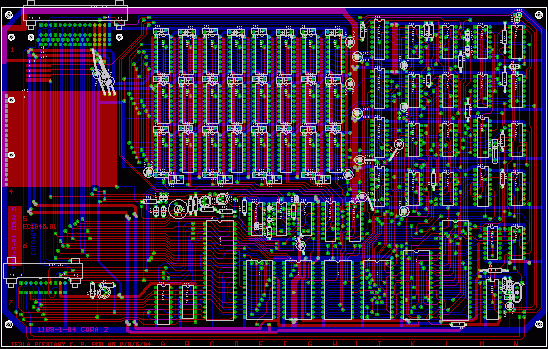

DPS PMD 85-1

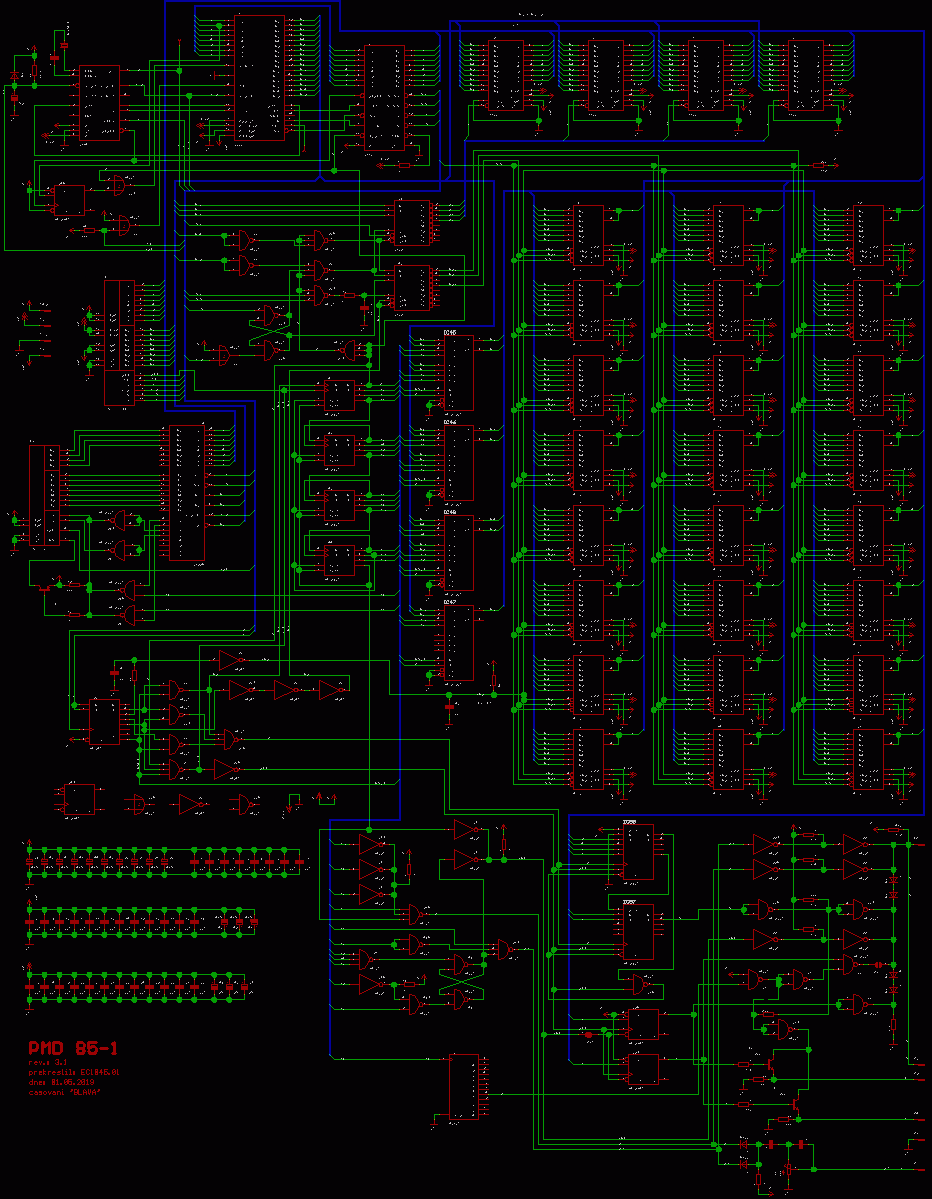

Schéma PMD 85-1 s úpravou BLAVA a černobílá verze ZDE.

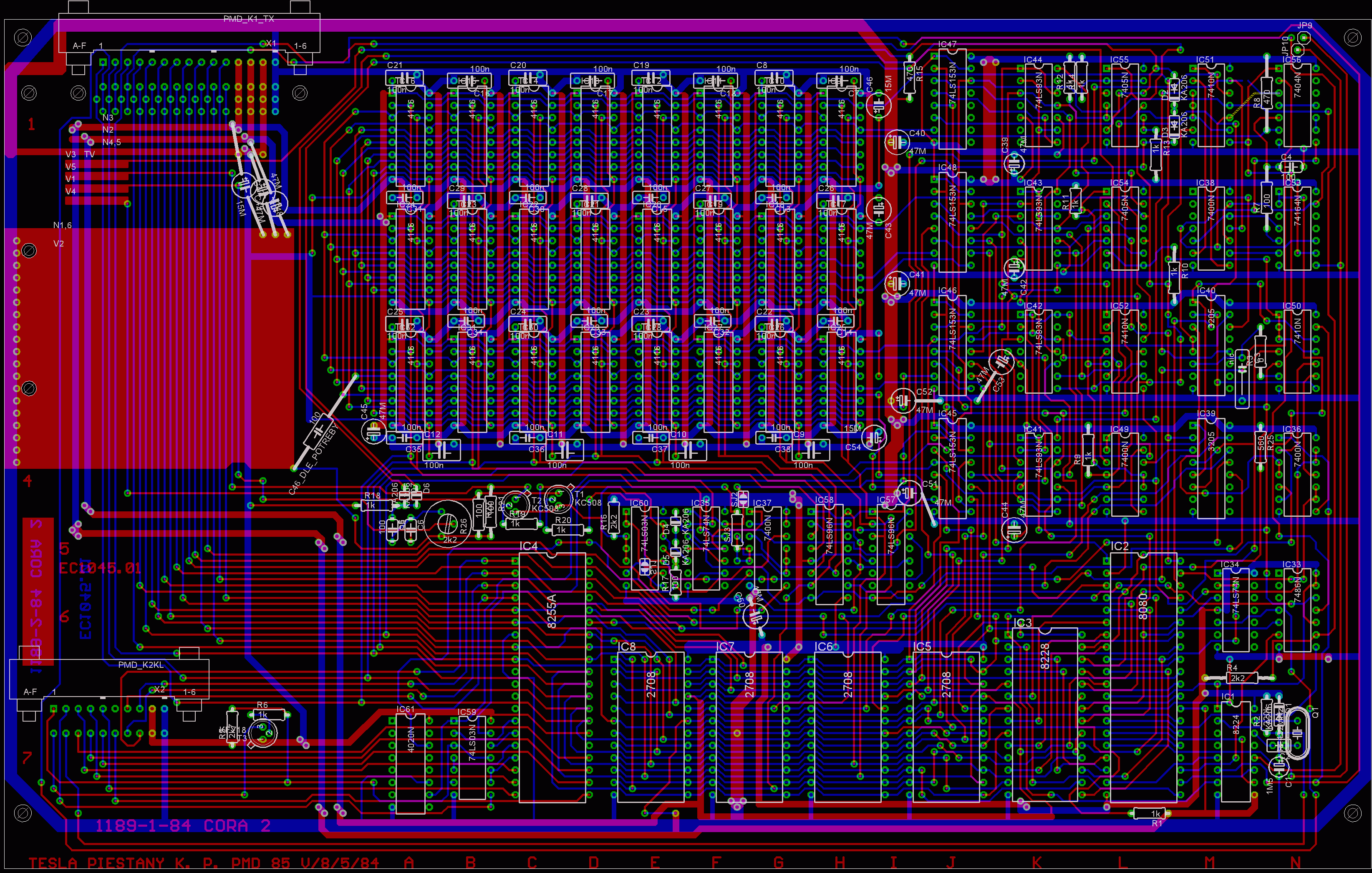

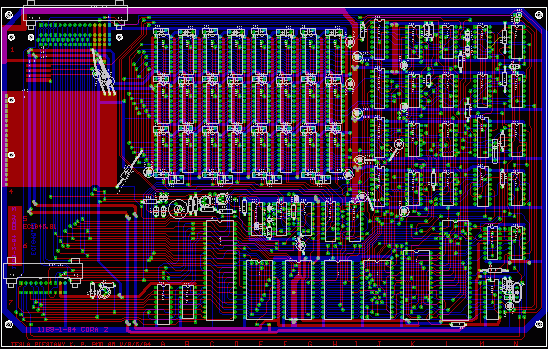

DPS PMD 85-1 s úpravou BLAVA

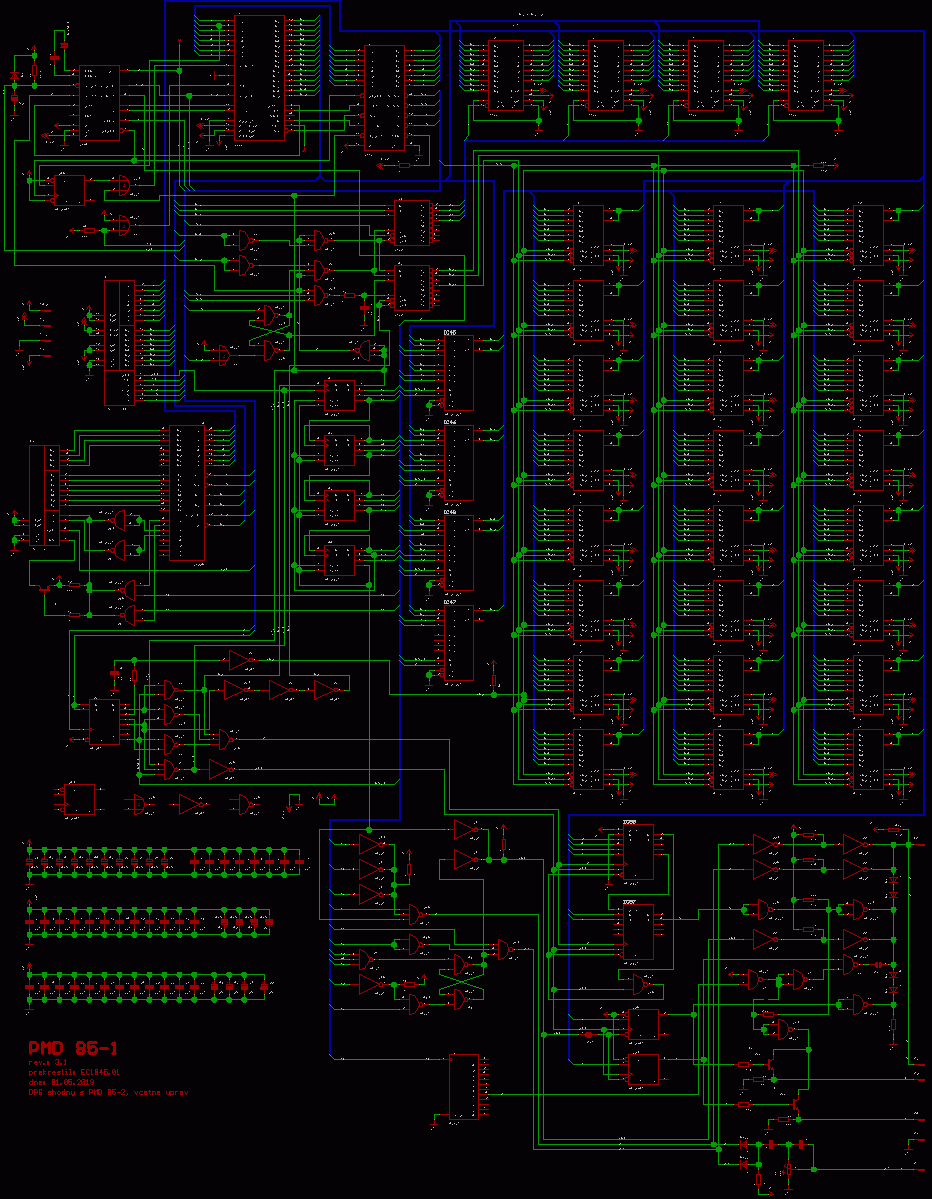

Schéma PMD 85-1 s úpravou která je shodná s PMD 85-2 a černobílá verze ZDE.

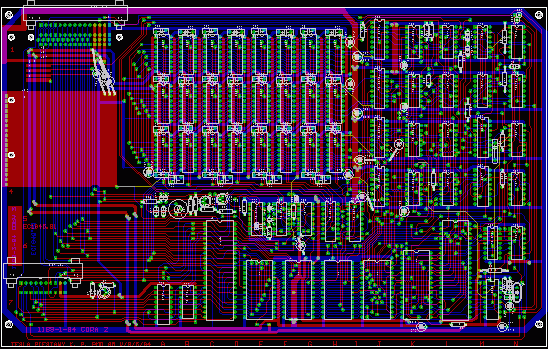

DPS PMD 85-1 s úpravou která je shodná s PMD 85-2

Klávesnice

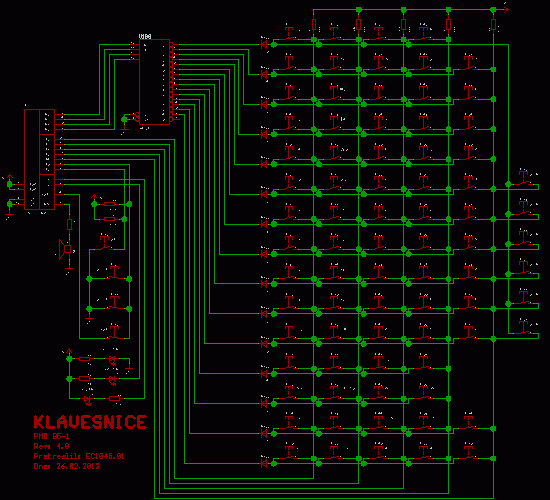

Schéma klavesnice a černobílá verze ZDE.

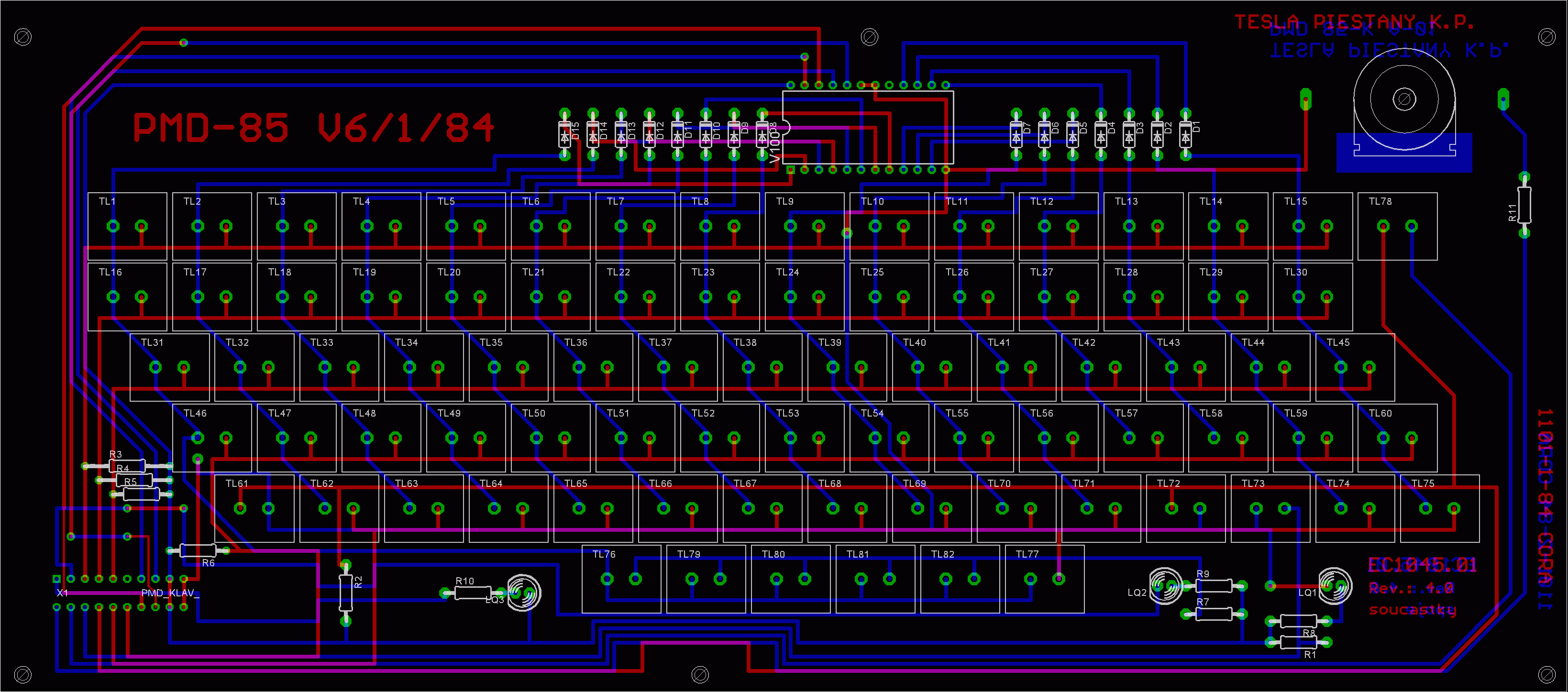

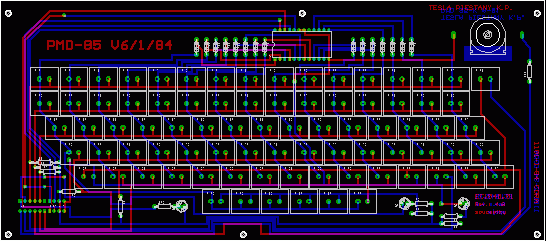

DPS klávesnice

ROM modul




Schéma ROM modulu a černobílá verze ZDE.






DPS ROM modulu

Modul rozhraní




Schéma rozhrani a černobílá verze ZDE.






DPS rozhrani
