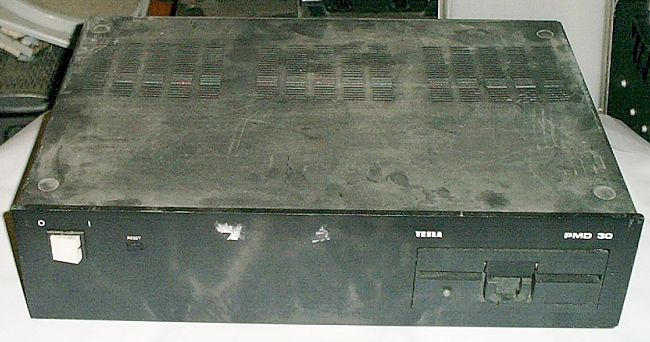

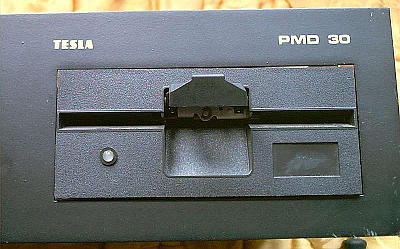

PMD-30 je inteligentní disketová jednotka tj. obsahuje radič s mikropočítačem. PMD-30 vznikla zjednodušením elektroniky z MFD-85. První kusy PMD-30 měli osazenou elektroniku z MFD-85 kde nebila osazená část DPS ale posléze vznikla elektronika přímo pro PMD-30. Více zde.

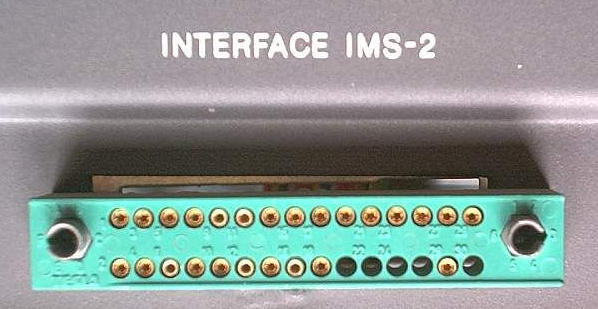

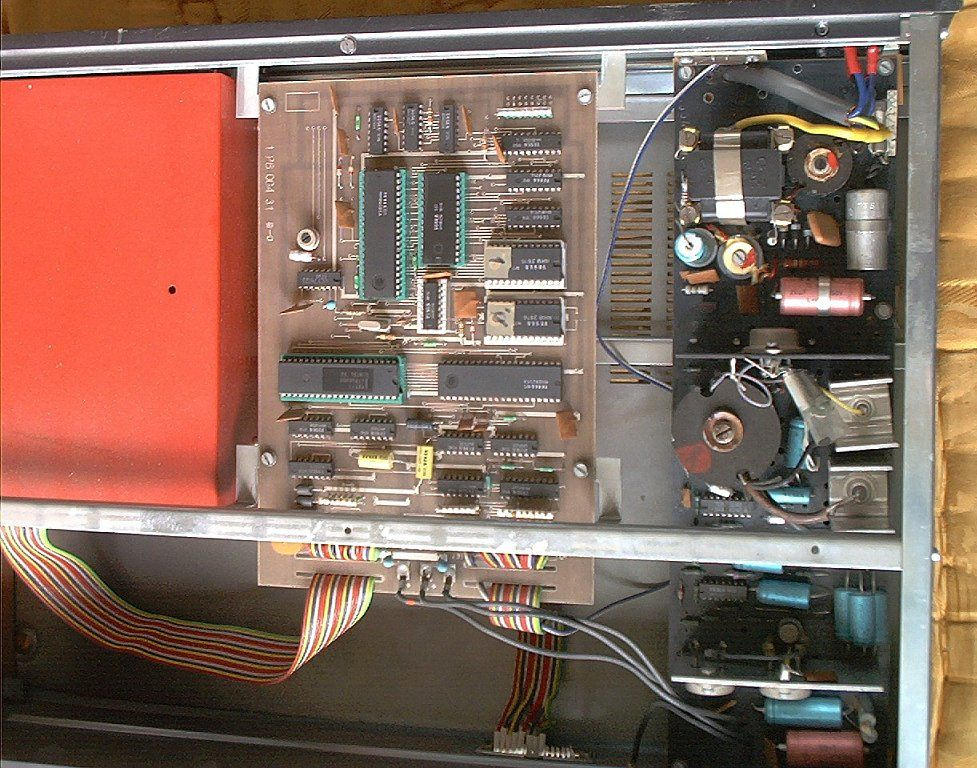

Pokut byla osazena DPS z MFD-85, nebily na ní osazeny 2x MH2114 (IO18, IO21), 2x MHB8286 (IO24, IO25) pro systémový konektor a DIP přepínač pro nastavení adresy a režimu (master/slave), místo DIP přepínače je drátová propojka z konektoru IMS-2_ADR vývod 2 na ZEM.

Originál deska z PMD-30 nebyla k dispozici.

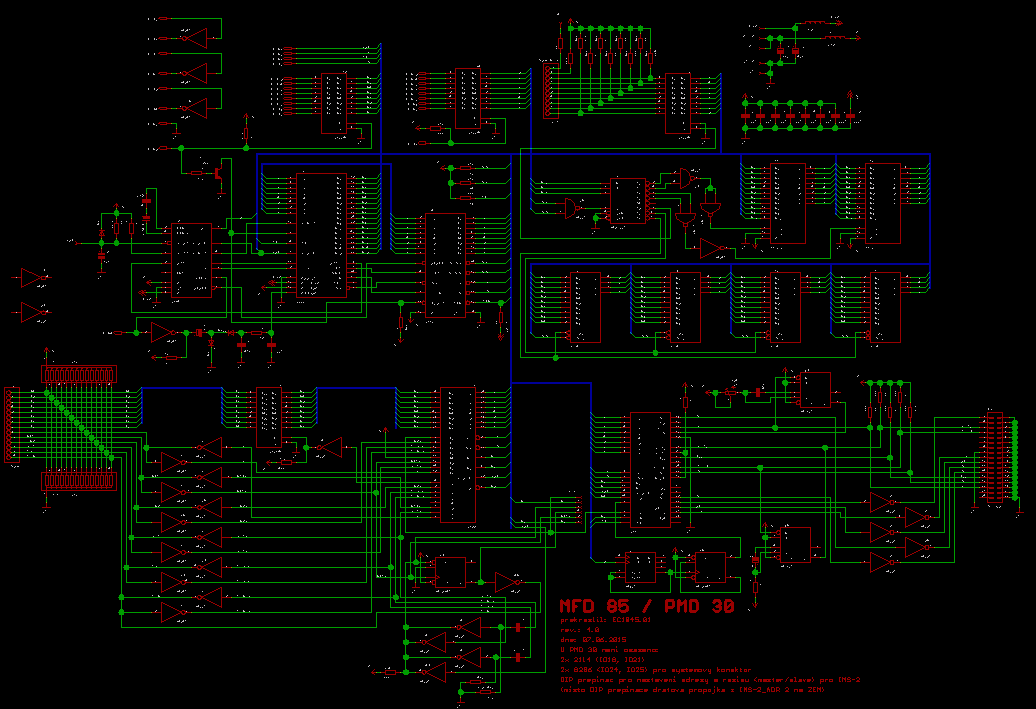

Schéma zapojení vychází z MFD-85


Schéma PMD-30 a černobílá verze ZDE.

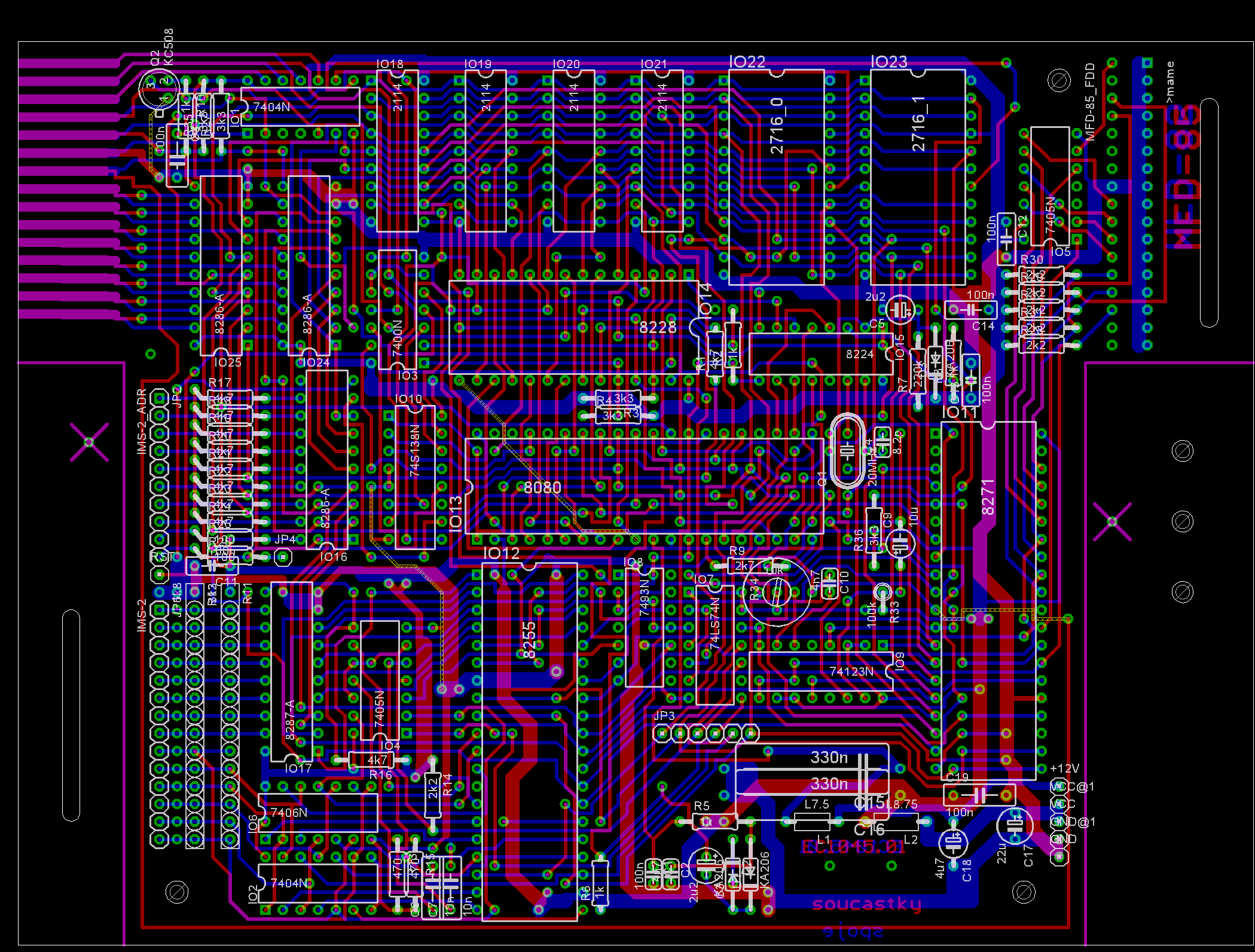

Rozmístění součástek vychází z MFD-85

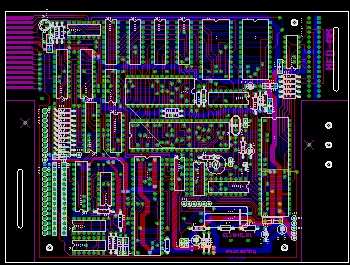

Výkres osazeni

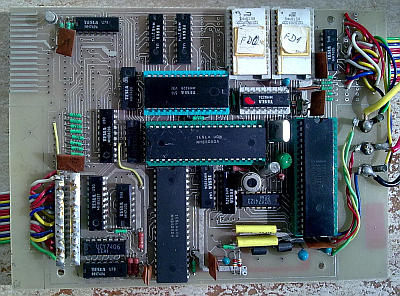

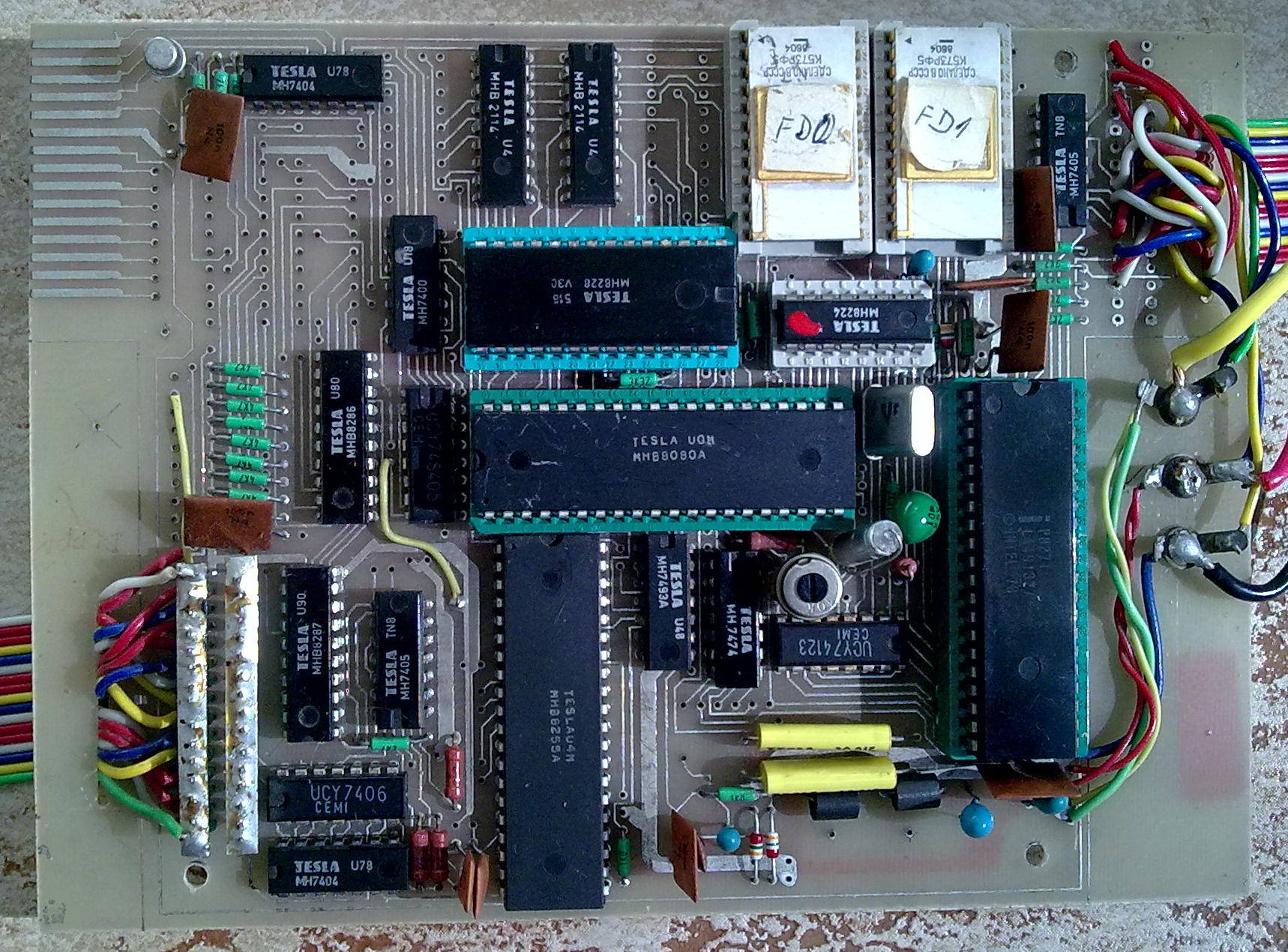

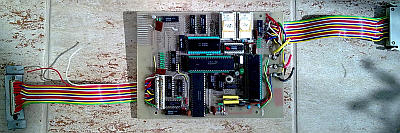

Trochu technického porna DPS PMD-30 ala MFD-85

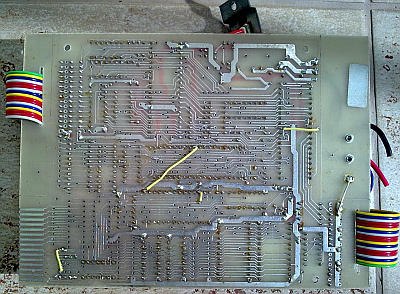

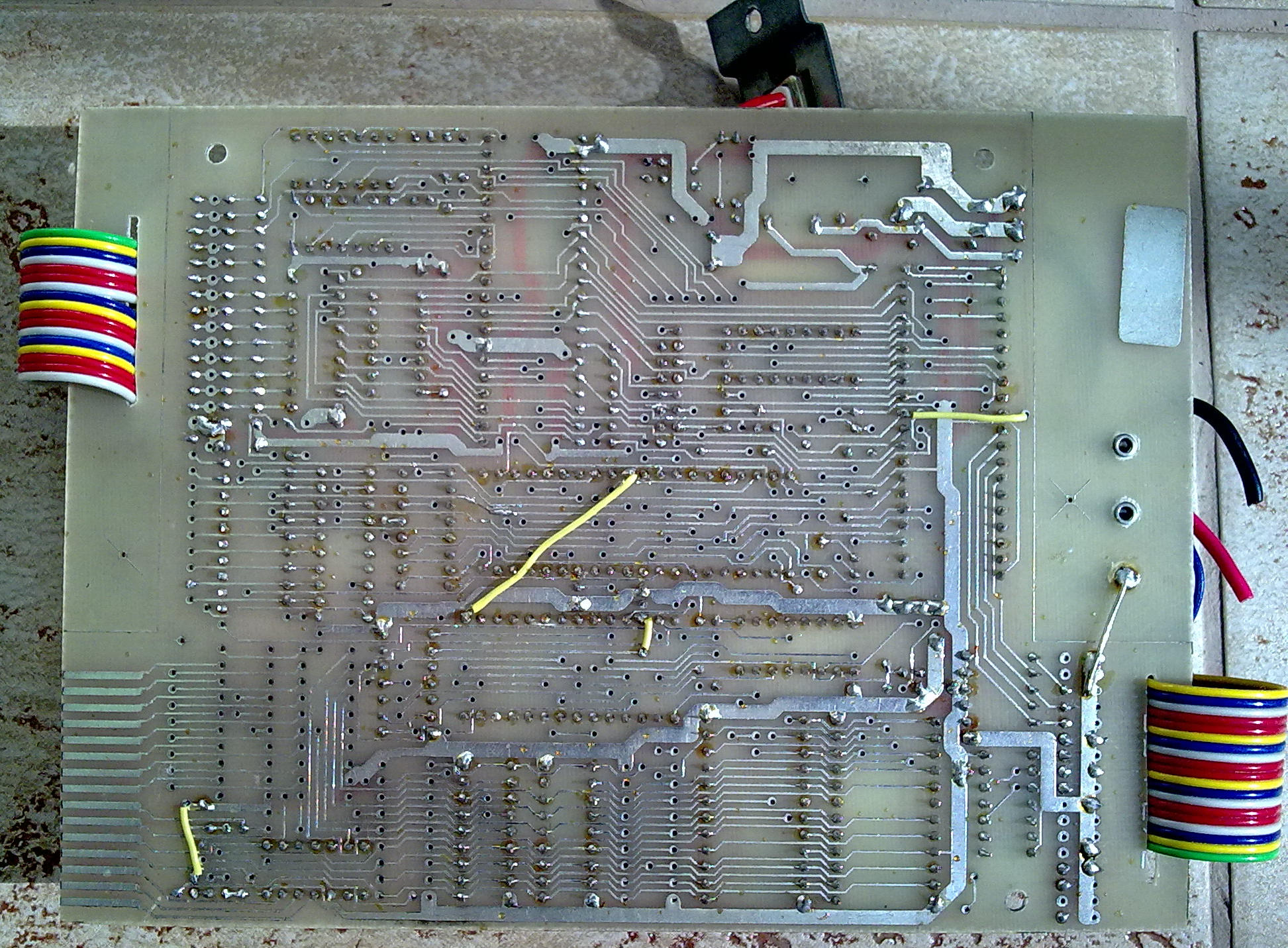

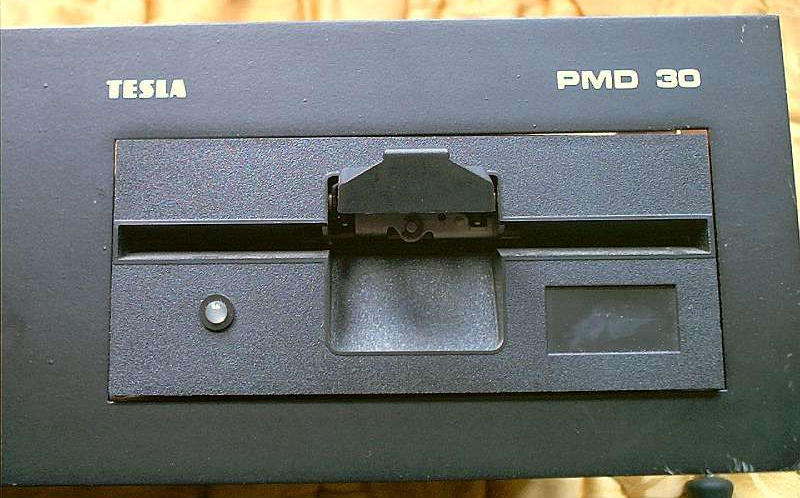

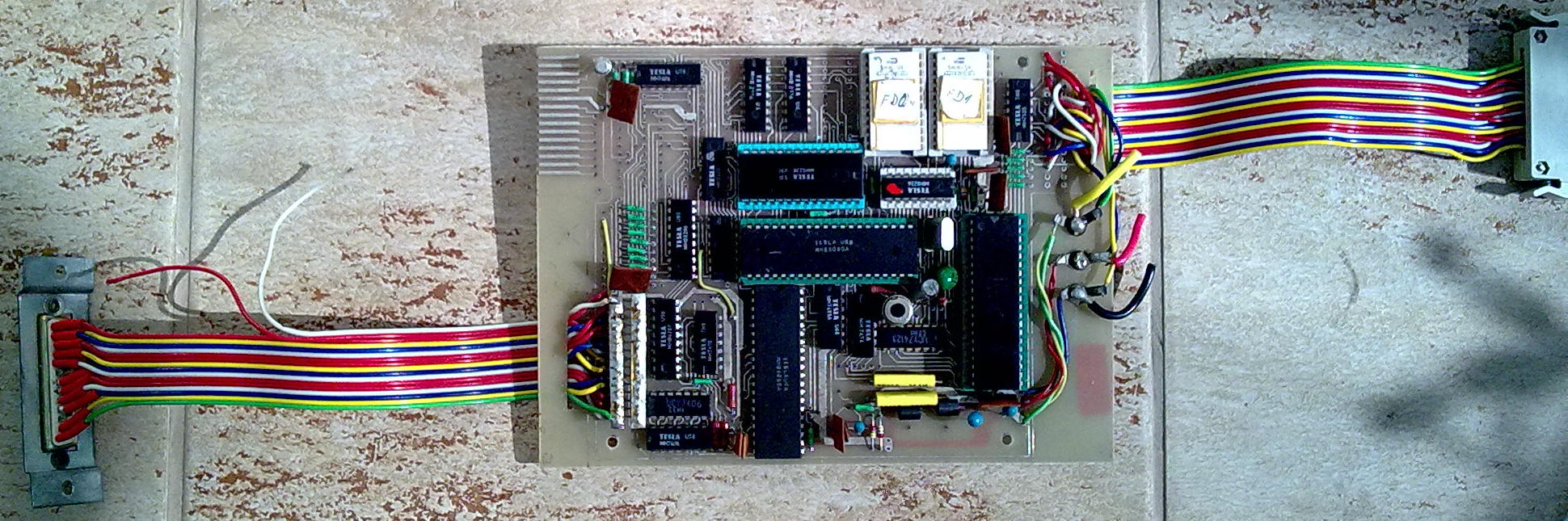

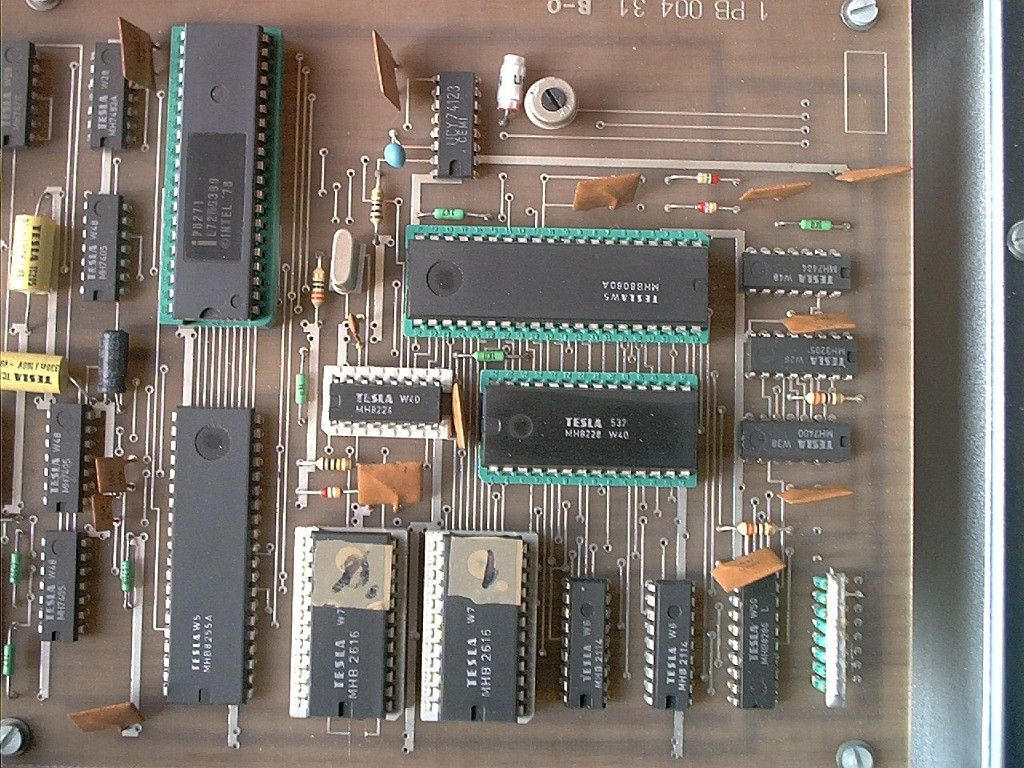

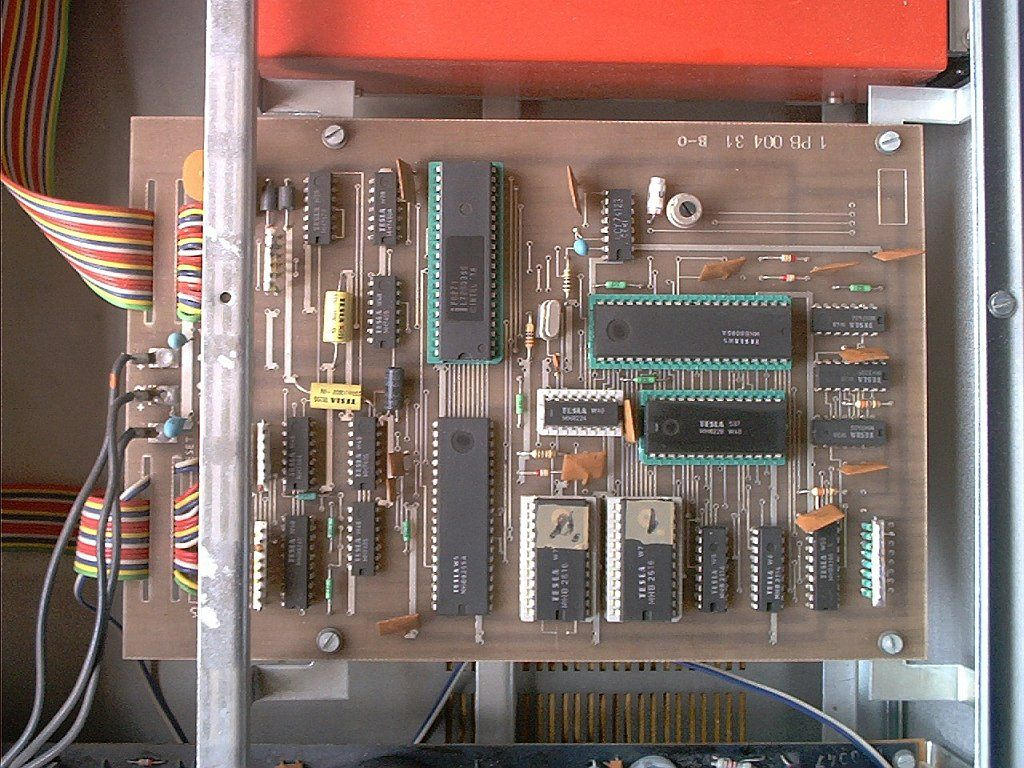

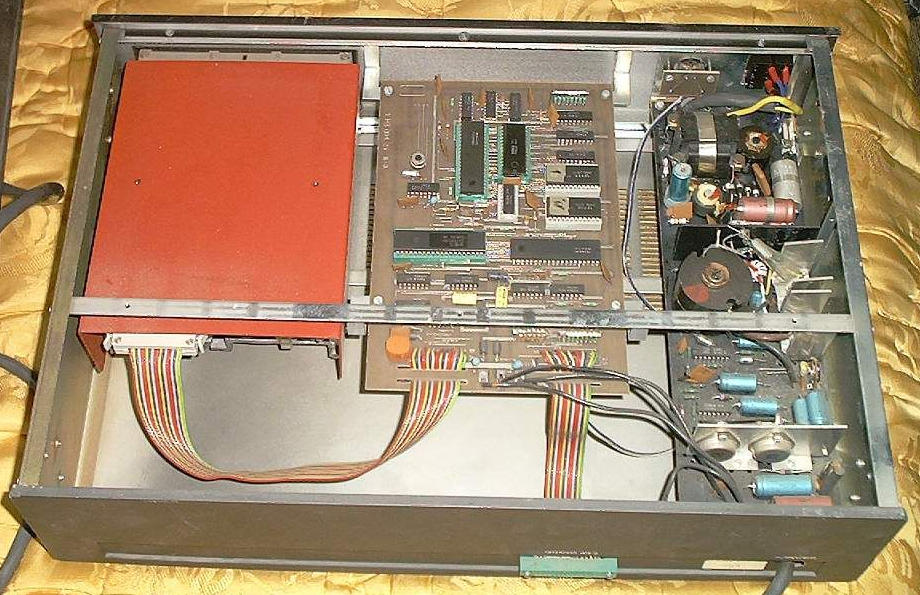

Trochu technického porna PMD-30
