QR 6039 ADC 8

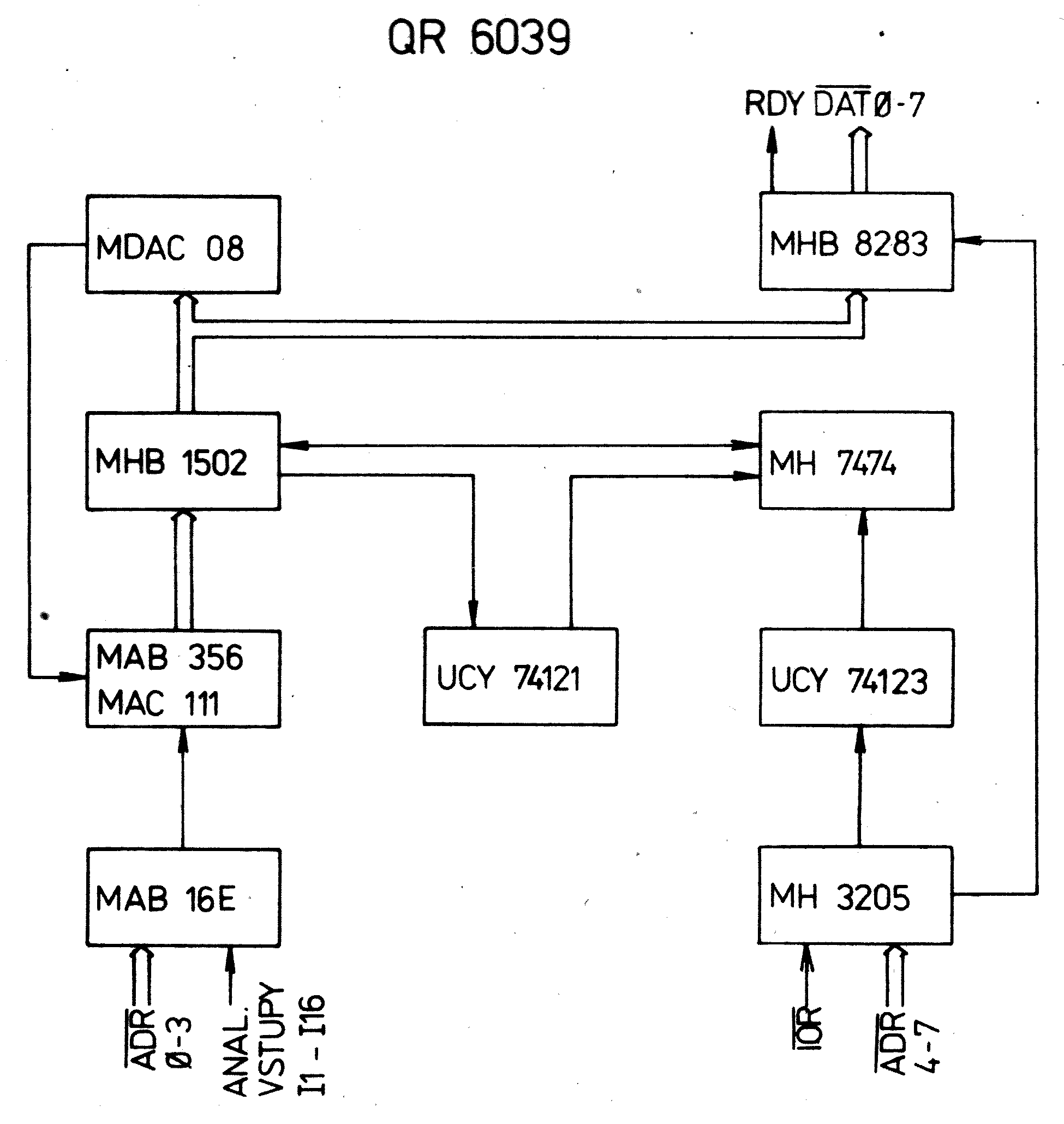

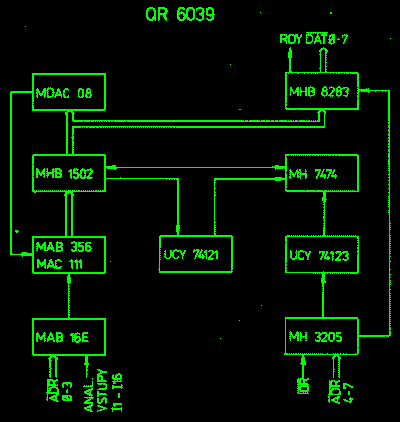

Modul obsahuje osmibitový aproximační analogově číslicový převodník a vstupní 16 kanálový analogový multiplexor. Napěťový nebo proudový vstup se volí přepínačem v příslušném vstupním kanálu. Převodník může zpracovat jednopolaritní nebo dvoupolaritní vstupní signály. Druh přepínače se nastavuje přepínačem v obvodu komparátoru. U jednopolaritních vstupních signálů je vstupní údaj převodníku v přirozeném binárním kódu. Při dvoupolaritním provozu je kód datového údaje dvojí - doplňkový nebo posunutý binární a volí se přepínačem.

Technická data:

napájecí napětí
U_CC = +5V ±0,25V
U_DD = +12V -0,2, +1 ( V )
U_GG = -12V -0,2, -1 ( V )

proudový odběr stanovený dle katalogových údajů a osazení desky
I_CC = 465mA
I_DD = 50mA
I_GG = 40mA

rozměry modulu
20 x 130 x 186,5 ( mm ) ( š x v x d )

hmotnost
max. 180g

napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )

vstupní signály
ADR0 až ADR7, IOR a analogové vstupy převodníků I1 až I16

jmenovité rozsahy
jednopolaritní
napěťové 0 až 5 ( V ), 0 až 10/8/ ( V )
proudový 0 až 20 ( mA )
dvoupolaritní
napěťový od -2,5 do +2,5 ( V )

vstupní odpor
dílčího kanálu 30 kƍ
pro napěťový vstup 3 kƍ

snímací odpor
pro proudový vstup 250 ƍ

výstupní signály
DAT0 až DAT7, RDY jednopolaritní výstupní údaj převodníku v přirozeném binárním kódu ( SBN ) dvoupolaritní kód výstupního datového údaje je dvojí a volí se přepínačem
a) doplňkový binární kód ( TSC )
b) posunutý binární kód ( OBN )

přenosové parametry - informativní údaje

- rozlišení	8 bitů
- doba převodu po naadresovaní desky	12 µs
- chyby plného rozsahu	max. 0,5 %R
- chyby nuly pro vstup jednopolaritní	max. 0,25 %R
- chyby nuly pro vstup dvoupolaritní	max. 0,5 %R
- diferenciální nelinearita	max. 1 B

kde R je jmenovité rozpětí rozsahu.
