Technické zprávy
Čidla a regulátory
TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610
QR 6029 GPS
Modul GPS QR 6029 lze využít ve funkci pětinásobného ( vzájemně nezávislého ) generátoru proměnné střídy impulsů, která je nastavena uživatelským programem v rozlišení 16 bitů.

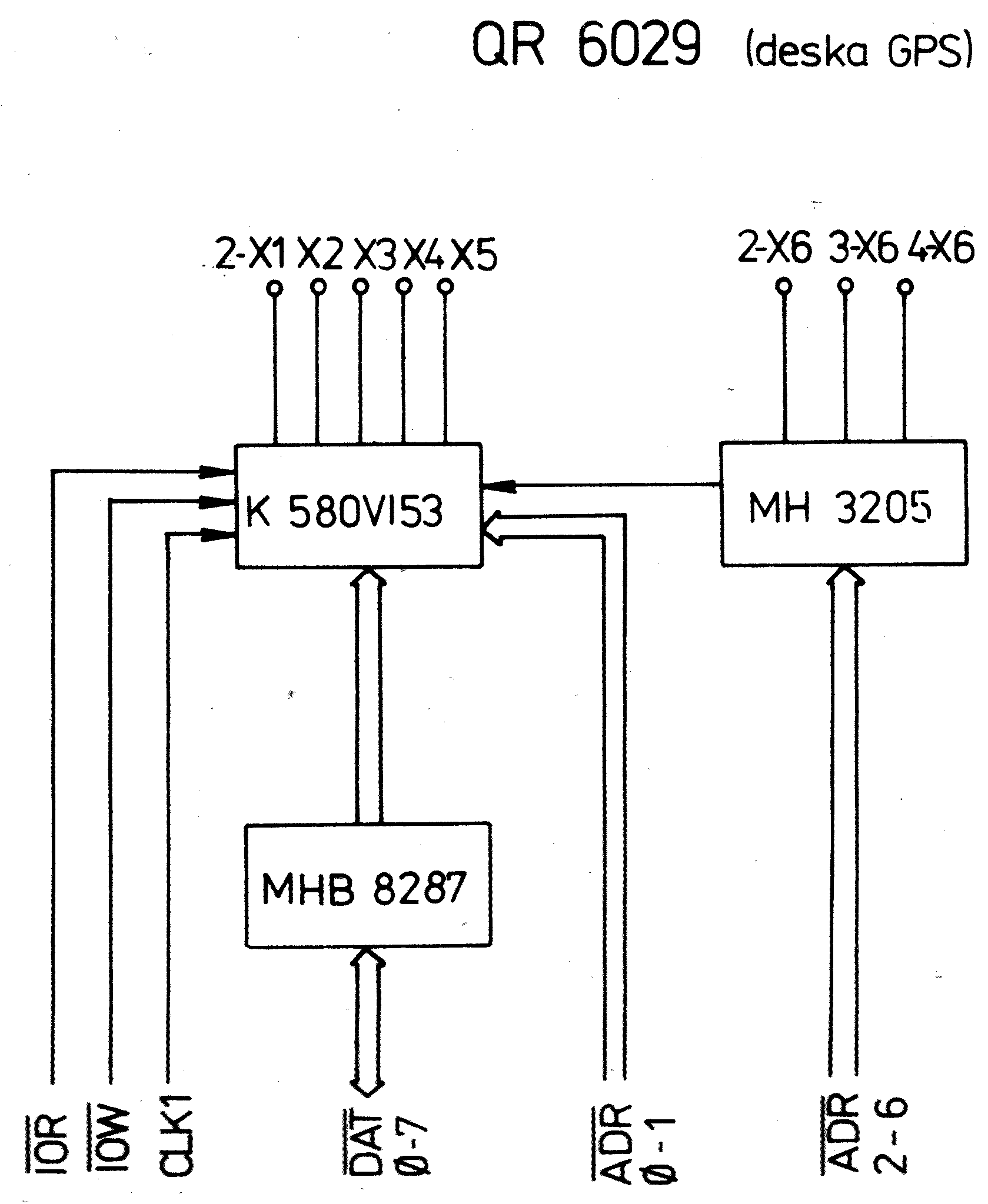

Modul GPS QR 6029 tvoří desky s plošnými spoji ADC 8M a GPS. Obě desky jsou přišroubované kratší stranou ke společnému panelu. Panel modulu GPS tvoří spolu s ostatními panely zadní stěnu přístrojové skříně typu ALMES. V čelním panelu modulu GPS je uchyceno šest panelových vidlic typu WK 46298. Desky plošných spojů jsou osazeny konektory FRB typu TY 517 6211/62.
Technická data:
napájecí napětí
UCC = +5V ±0,25V
UDD = +12V ±0,5V
UGG = -12V ±0,5V
odběr proudu stanovený dle katalogových údajů a osazení desky
ICC = 1 300mA
IDD = 110mA
IGG = 110mA
rozměry modulu GPS
cca 60 x 130 x 186,5 ( mm ) ( š x v x d )
hmotnost
max. 310g
napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )
vstupní signály modulu
DAT0 až DAT7,
ADR0 až ADR7,
IOR a IOW,
CLK1
výstupní signály modulu
X1 až X5 proměnná střída v úrovni TTL ( zatížitelnost 10 vstupů TTL )
X6 výstupy Q a Q RS klopného obvodu
