Technické zprávy
Čidla a regulátory
TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610
QR 6013 IO 4

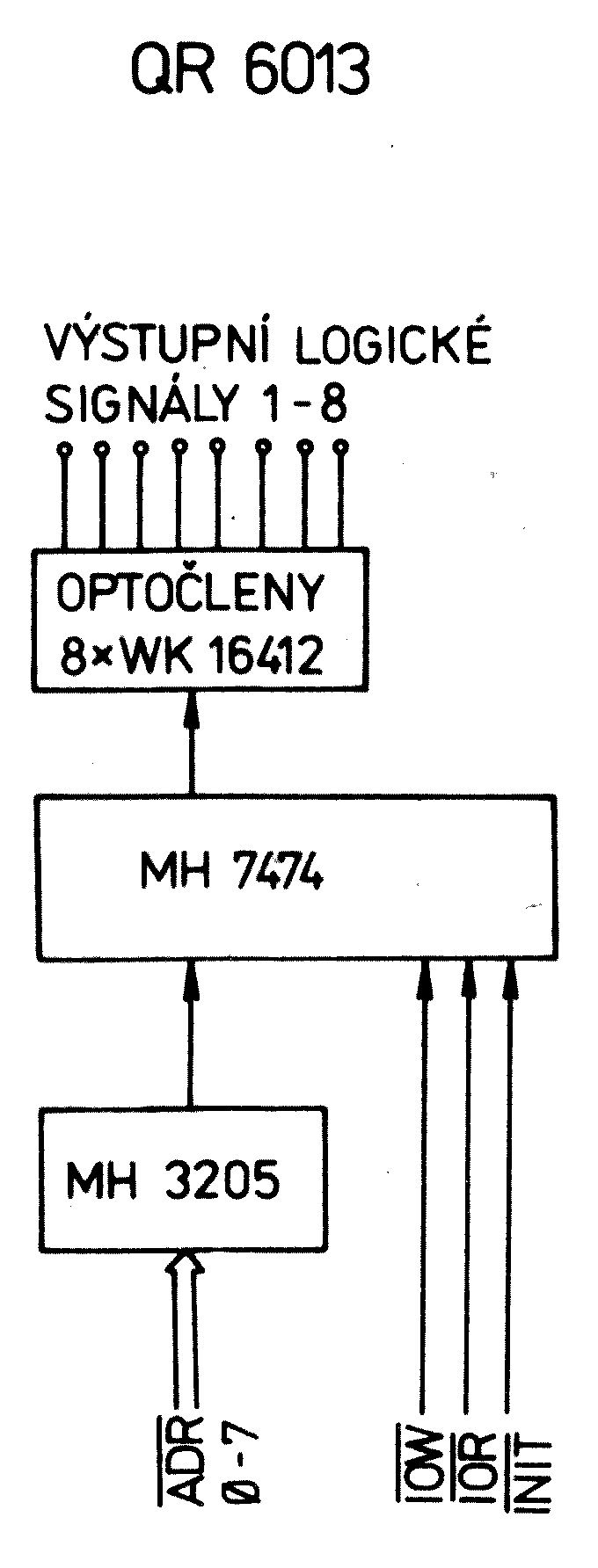

Modul IO 4 - jednotka rychlých bitových operací obsahuje osm jednobitových programovatelných vstupů / výstupů s galvanickým oddělením pomocí optoelektronických vazebních členů WK 16412.
Nastavení příslušného logického výstupu se uskuteční instrukcí OUT ADR, instrukcí IN ADR se tento výstup anuluje. Bity A0, A1, A2 adresy určují logický výstup jednotky IO 4. Bity A2 až A7 určují adresu jednotky IO 4 v adresovém poli vstupních / výstupních zařízení, přičemž volbu této adresy umožňuje propojovací pole, které je součástí adresového dekodéru.
Technická data:
napájecí napětí
UCC = +5V ±0,25V
odběr proudu stanovený dle katalogových údajů a osazení desky
ICC = 720mA
rozměry modulu
20 x 130 x 186,5 ( mm ) ( š x v x d )
napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )
vstupní signály modulu
ADR0 až ADR7,
INIT, IOR,
IOW aktivní v „ 0 "
výstupní signály modulu
8 navzájem nezávislých logických signálů, galvanicky oddělených od napájecího systému PCS 1
