Technické zprávy
Čidla a regulátory
TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610

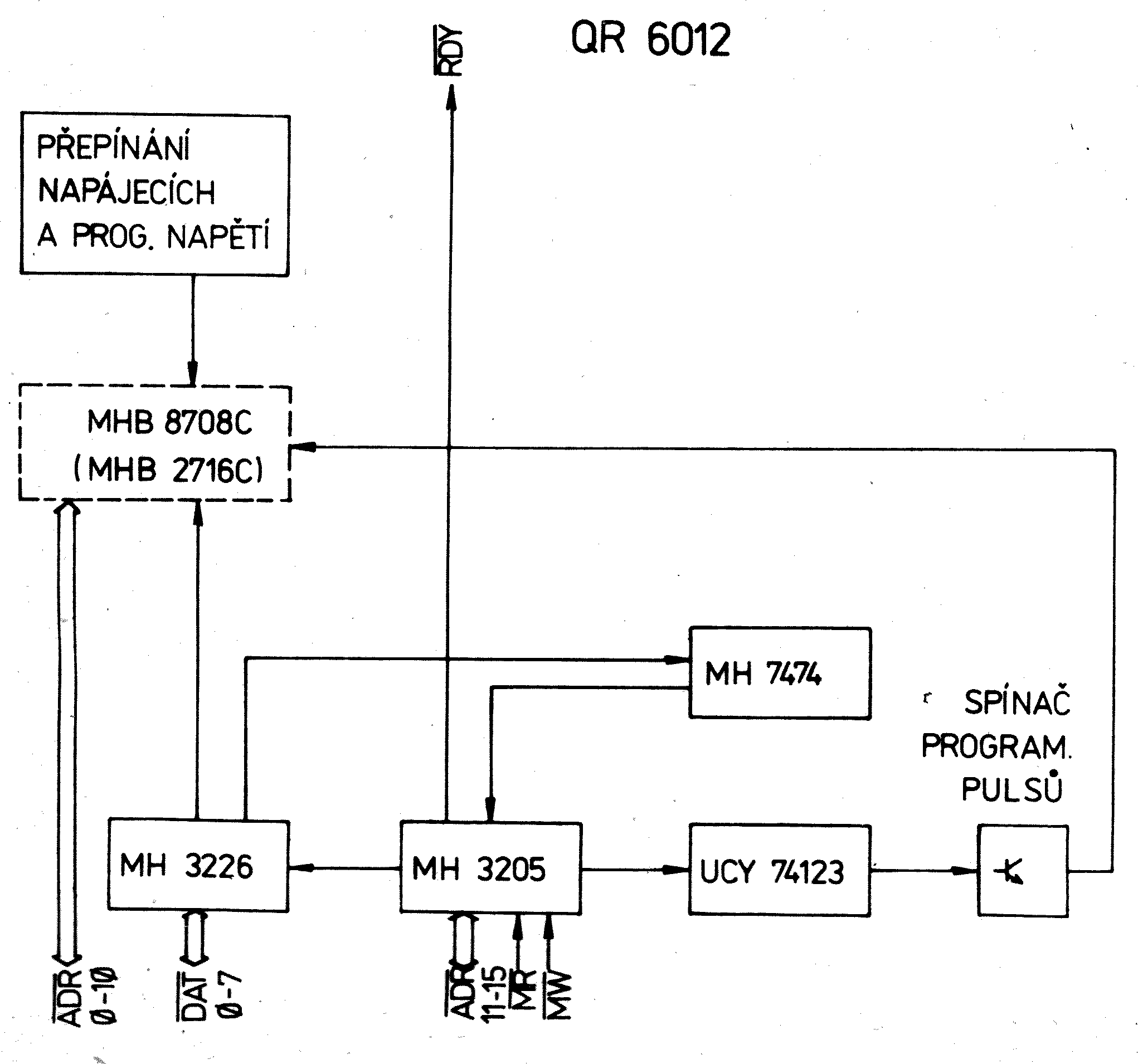

QR 6012 PROG
Modul PROG umožňuje programování pamětí EPROM typu MHB 8708 a MHB 2716 ve spolupráci s operačním systémem REGOS. Modul je umístěn v adresovém prostoru od adresy F000H.
Technická data:
napájecí napětí
UCC = +5V ±0,25V
UBB = -5V ±0,25V
UDD = -12V ±0,5V
UILH = +26V ±1V
odběr proudu stanovený dle katalogových údajů a osazení desky, při použití MHB 8708 C
ICC = 588mA
IBB = 45mA
IDD = 65mA
IILH = 20mA
rozměry modulu
40 x 130 x 186,5 ( mm ) ( š x v x d )
hmotnost
max. 195g
napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )
Vstupní signály modulu
ADR0 až ADR15,
MW a MR
aktivní v „ 0 "
výstupní signály modulu
RDY
vstupní a výstupní signály modulu PROG
DAT0 až DAT7
datové vstupy a výstupy oddělené negujícími budiči D1 a D2, max. zátěž v režimu výstupu je 10 výstupů TTL.
