Technické zprávy
Čidla a regulátory
TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610
QR 6010 IO 2

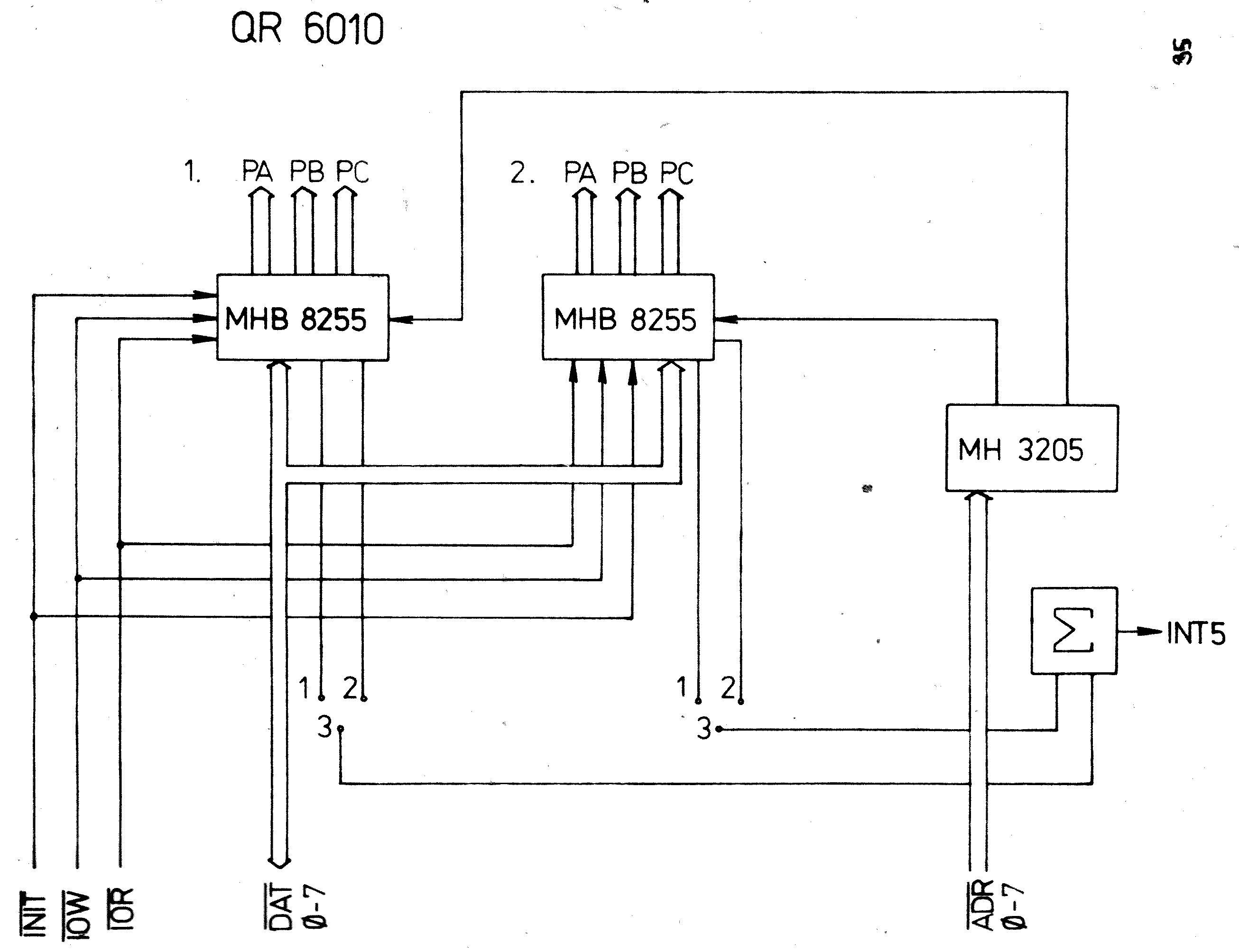

Modul IO 2 obsahuje šest obousměrných paralelních vstupů / výstupů, jejichž funkce je programovatelná. Základní vlastnosti této jednotky umožňují využít všech pracovních modů obvodu MHB 8255. Jednotlivé mody je třeba definovat programem a propojkami na DPS. Modul využívá jednu skupinu osmi adres, kterou lze umístit v adresovém prostoru vstupů / výstupů libovolně pomocí propojovacího pole v součinnosti s adresovým dekodérem.
Technická data:
napájecí napětí
UCC = +5V ±0,25V
odběr proudu stanovený dle katalogových údajů a osazení desky
ICC = 470mA
rozměry modulu
20 x 130 x 186,5 ( mm ) ( š x v x d )
hmotnost modulu
cca 200g
napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )
vstupní signály modulu
ADR0 až ADR7
vstupy negované adresové sběrnice INIT,
IOR a IOW
aktivní v „ 0 "
výstupní signály modulu
INI5 aktivní v „ 0 "
vstupní a výstupní signály modulu
DAT0 až DAT7
