QR6003
OCR z dokumentace:
Technické zprávy
Čidla a regulátory
TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610

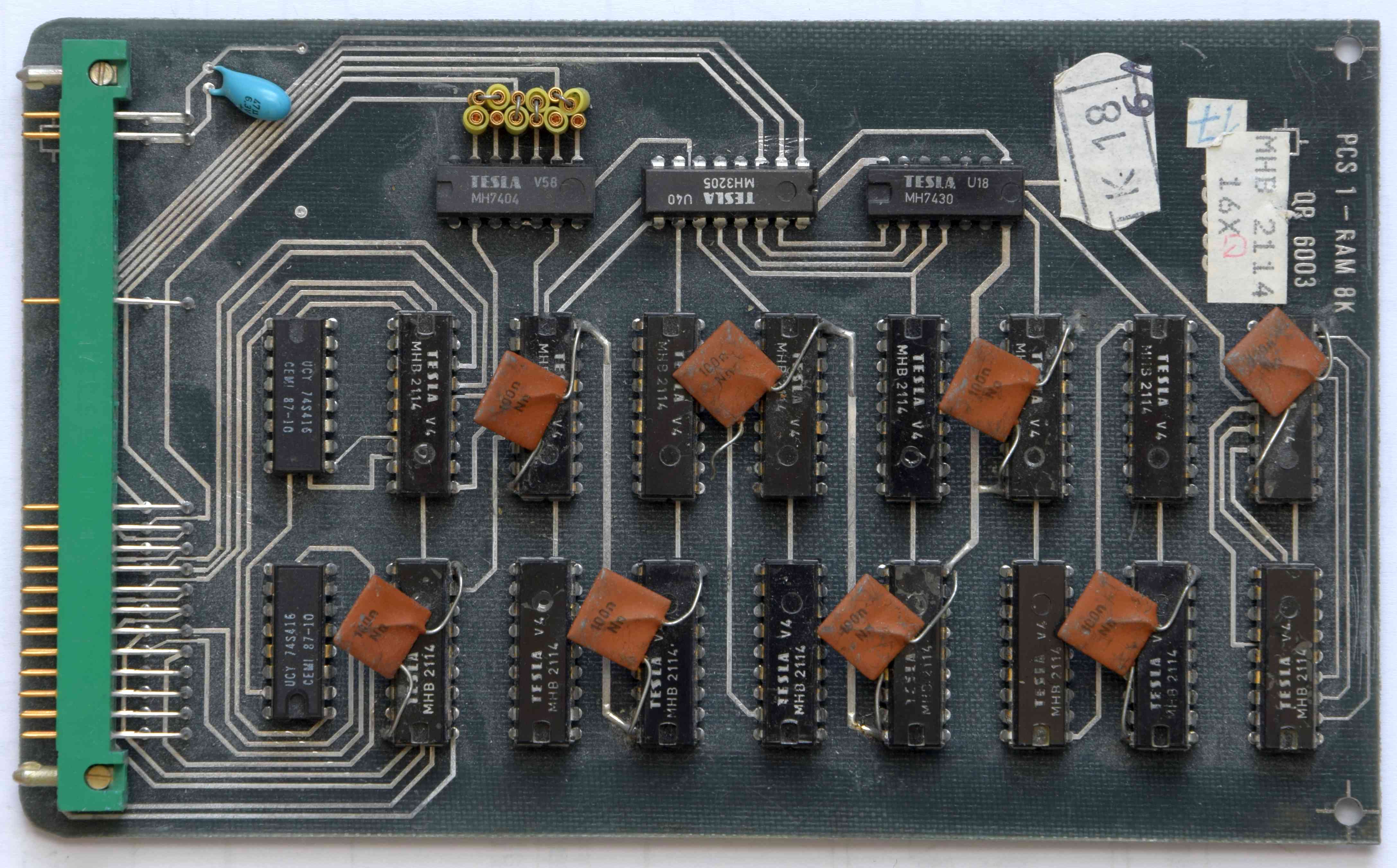

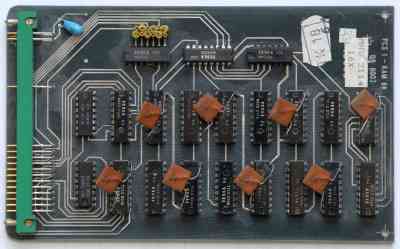

QR 6003 RAM 8K
Funkční jednotka statické paměti o kapacitě 8 KBytů s paměťovými obvody typu MHB 2114. Vnitřní datová sběrnice této funkční jednotky je oddělena od systémové datové sběrnice obousměrnými budiči s třístavovým výkonným výstupem.
Paměťové pole 8 KBytů lze umístit v celém rozsahu 64 KByte adres v násobcích po osmi KBytů. Tato adresace je umožněna využití propojovacího pole J1 na desce s tištěnými spoji. Řídící signály pro funkční jednotku QR 6003 jsou MR a MW.
Technická data:
napájecí napětí
UCC = +5V ±0,25V
odběr proudu stanovený dle katalogových údajů a osazení desky
ICC = 1 900mA
rozměry
20 x 130 x 186,5 ( mm ) ( š x v x d )
hmotnost
120g
napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )
vstupní signály
ADR0 až ADR15,
MR, MW
výstupní a vstupní signály
DAT0 až DAT7

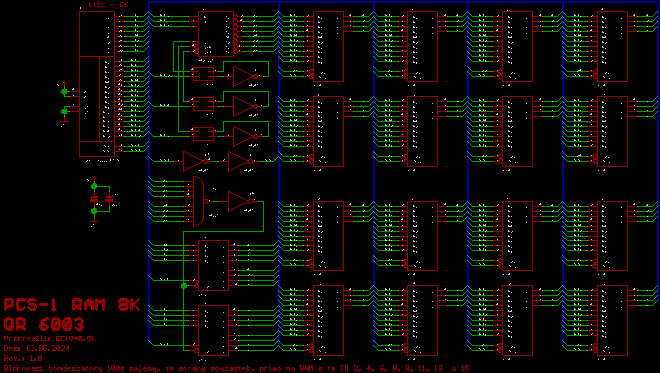

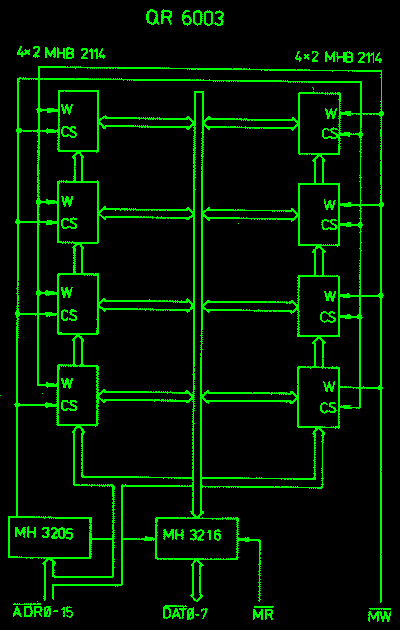

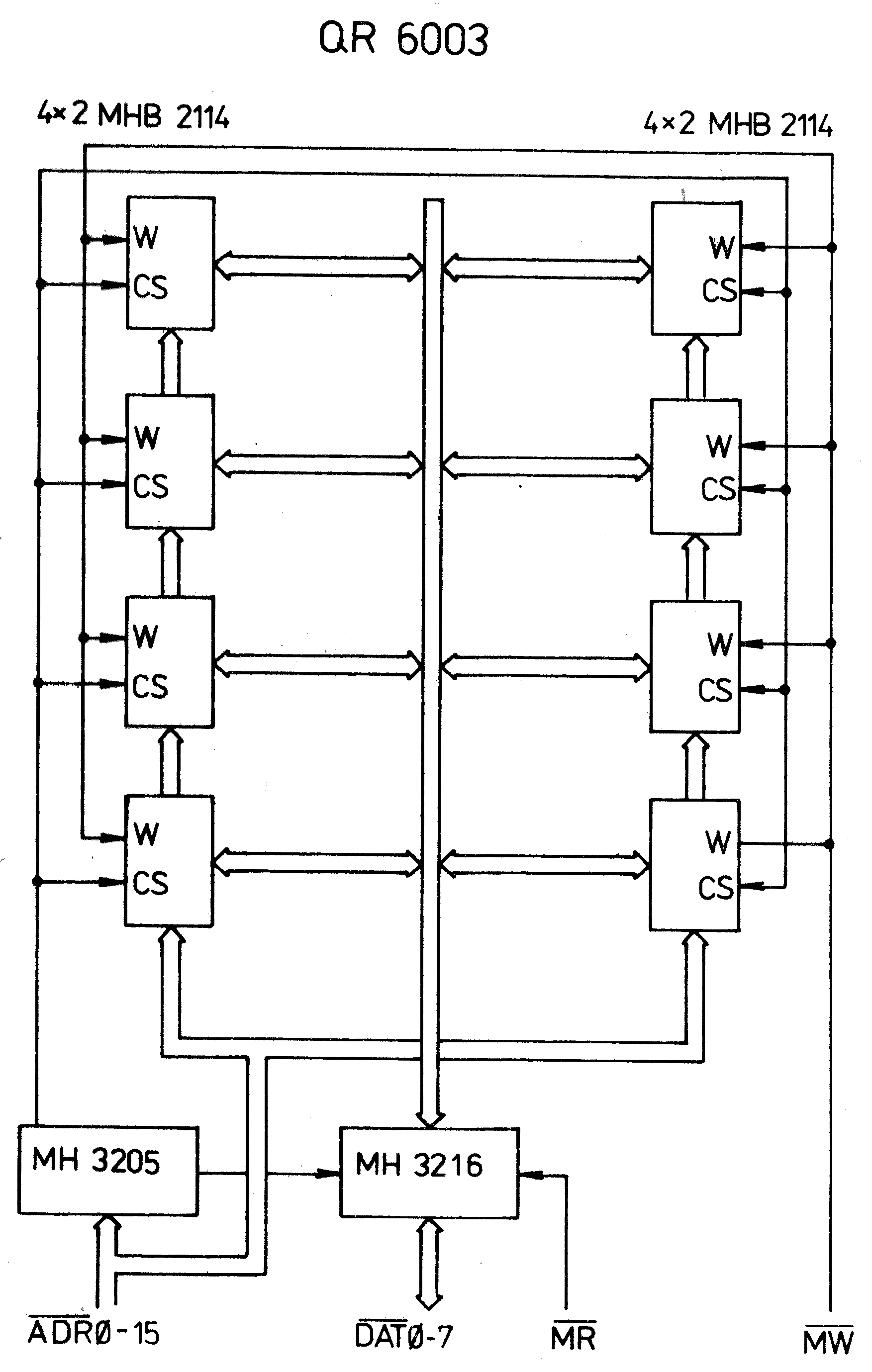

Schéma QR6003 a černobílá verze ZDE.

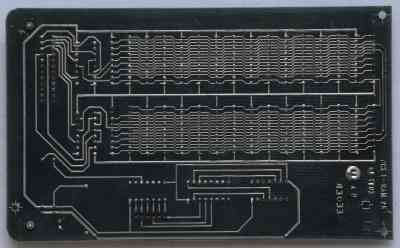

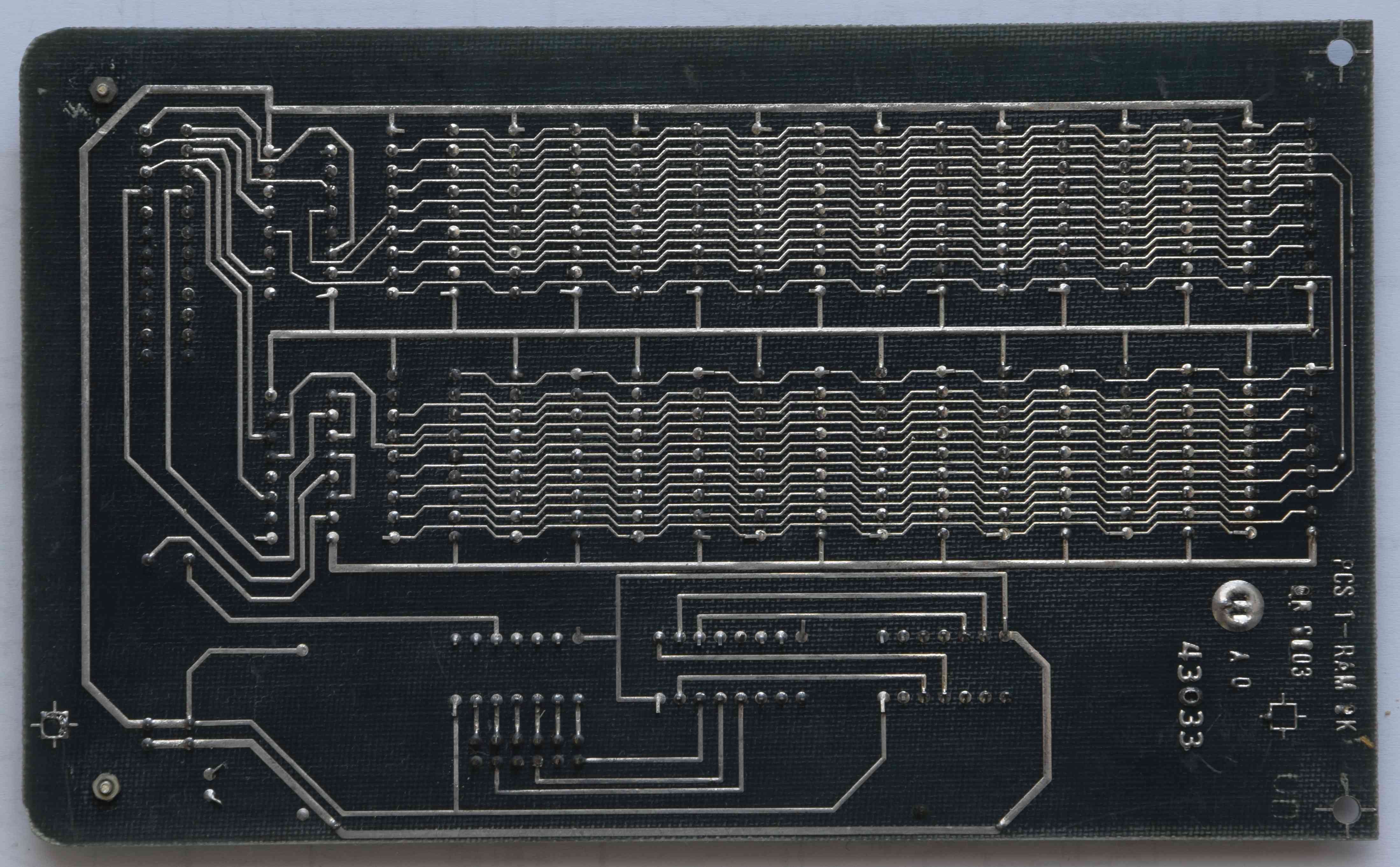

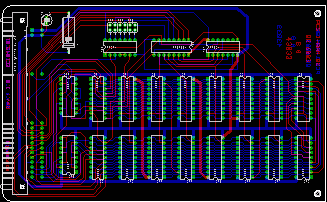

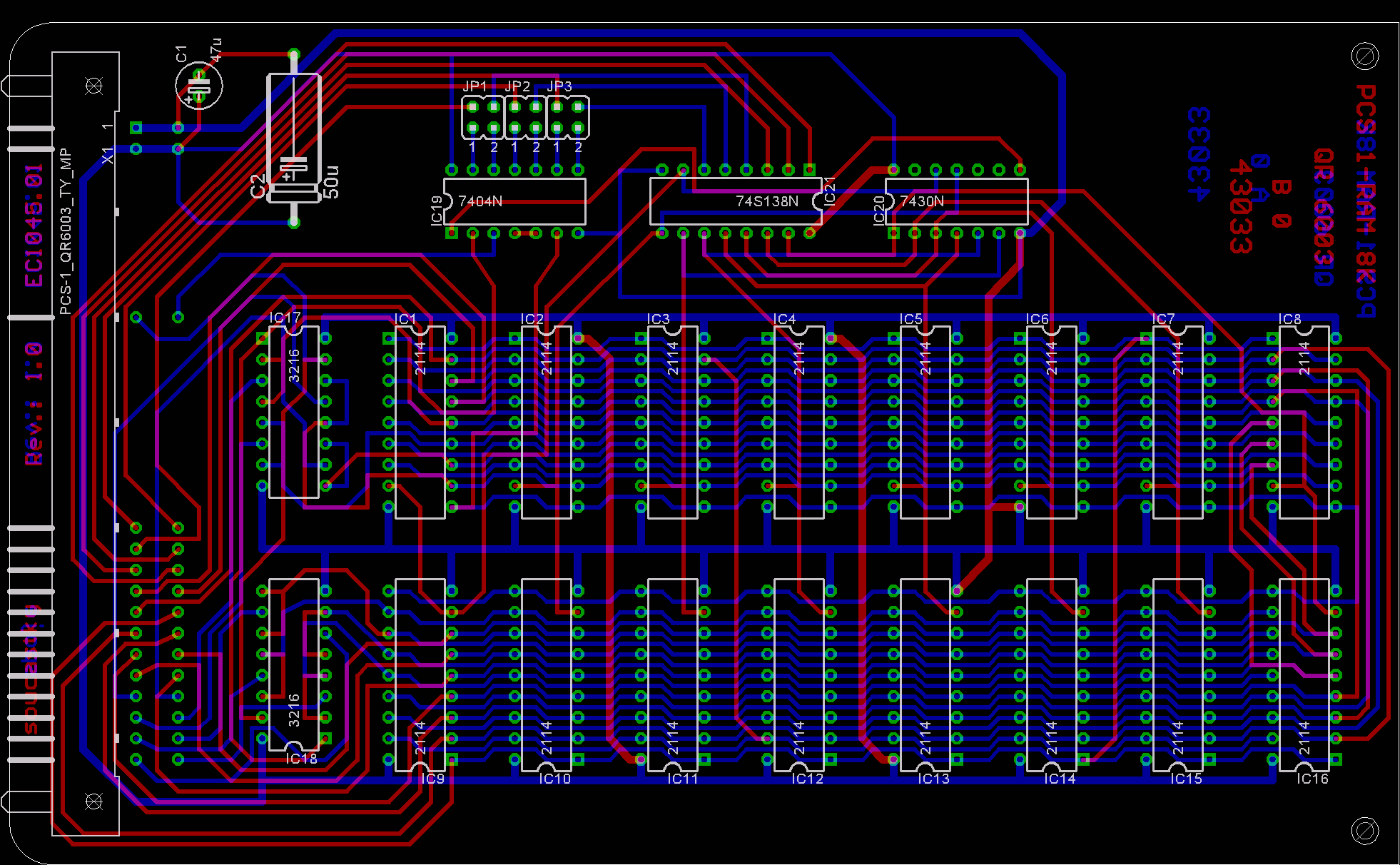

DPS QR6003
|
|
|
