QR6001
OCR z dokumentace:
Technické zprávy
Čidla a regulátory
TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610

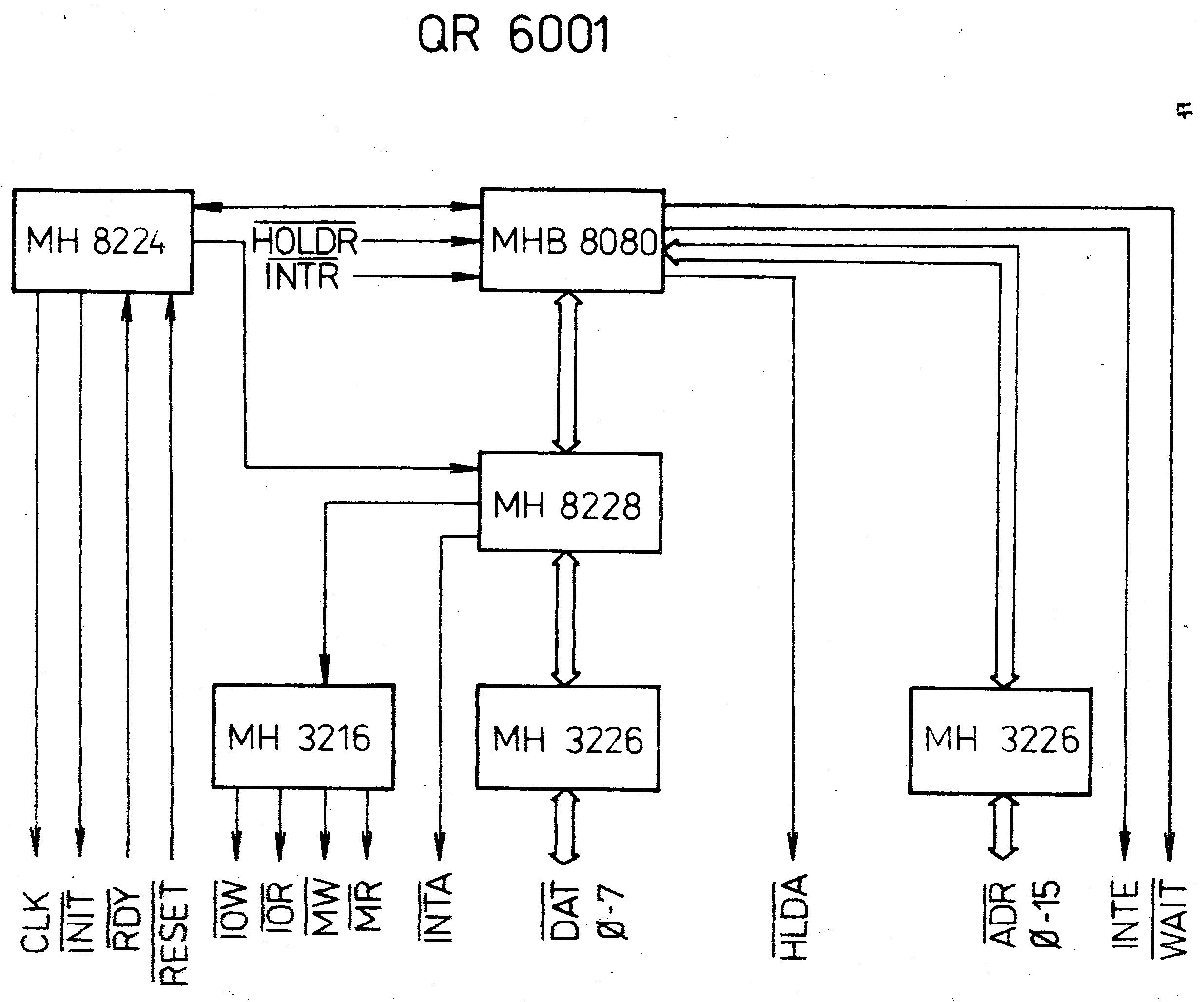

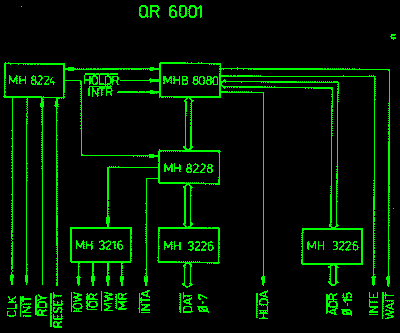

QR 6001 - CPU
Centrální procesorová jednotka pracuje na bázi mikroprocesoru MHB 8080A. Signály datové a adresové sběrnice jsou výkonově zesíleny obvody MH 3216 a MH 3226, které umožňují zatížit sběrnici do 50mA/0,5V a -10mA/3V. Funkční jednotka je rovněž zdrojem dalších řídících signálů, z nich signály IOW, IOR, MW, MR jsou stejně zatížitelné jako signály datové a adresové sběrnice. Signály INTA a INTE jsou rovněž přivedeny na signálovou sběrnici pro potřebu činnosti řadiče přerušení. Signály INIT, CLK, WAIT, HLDA jsou zesíleny obvody MH 7404. Vstupními řídícími signály jednotky jsou RESET, RDY, INTR, HOLDR. Funkční jednotka je určena pro práci s negativními aktivními signály. V případě potřeby lze záměnou obvodů MH 3216 za MH 3226 přejít na pozitivní signály systémové sběrnice. Propojením kontaktů AB na desce jednotky lze přejít na práci s jedním vektorem přerušení ( RST 7 ).
Technická data :
napájecí napětí
UCC = +5V ±0,25V
UBB = -5V ±0,25V
UDD = +12V ±0,5V
odběr proudu stanovený dle katalogových údajů a osazení desky
ICC = 1,2A
IBB = 1A
IDD = 82mA
rozměry modulu
20 x 130 x 186,5 ( mm ) ( š x v x d )
hmotnost
cca 130g
napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )
vstupní signály
INTR, HOLDR,
RESET, RDY
aktivní v „ 0 "
výstupní signály
MR, MW,
IOR, IOW
aktivní v „ 0 "
CLK 1, CLK 2
HLDA, WAIT,
INIT aktivní v „ 0 "
INTA, INTE, ADR0
až ADR15
vstupní a výstupní signály
DAT0 až DAT7

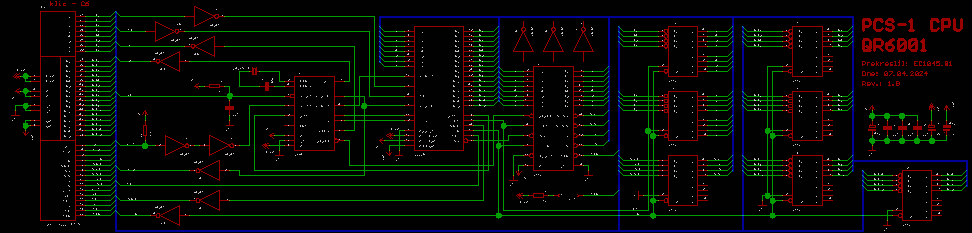

Schéma QR6001 a černobílá verze ZDE.

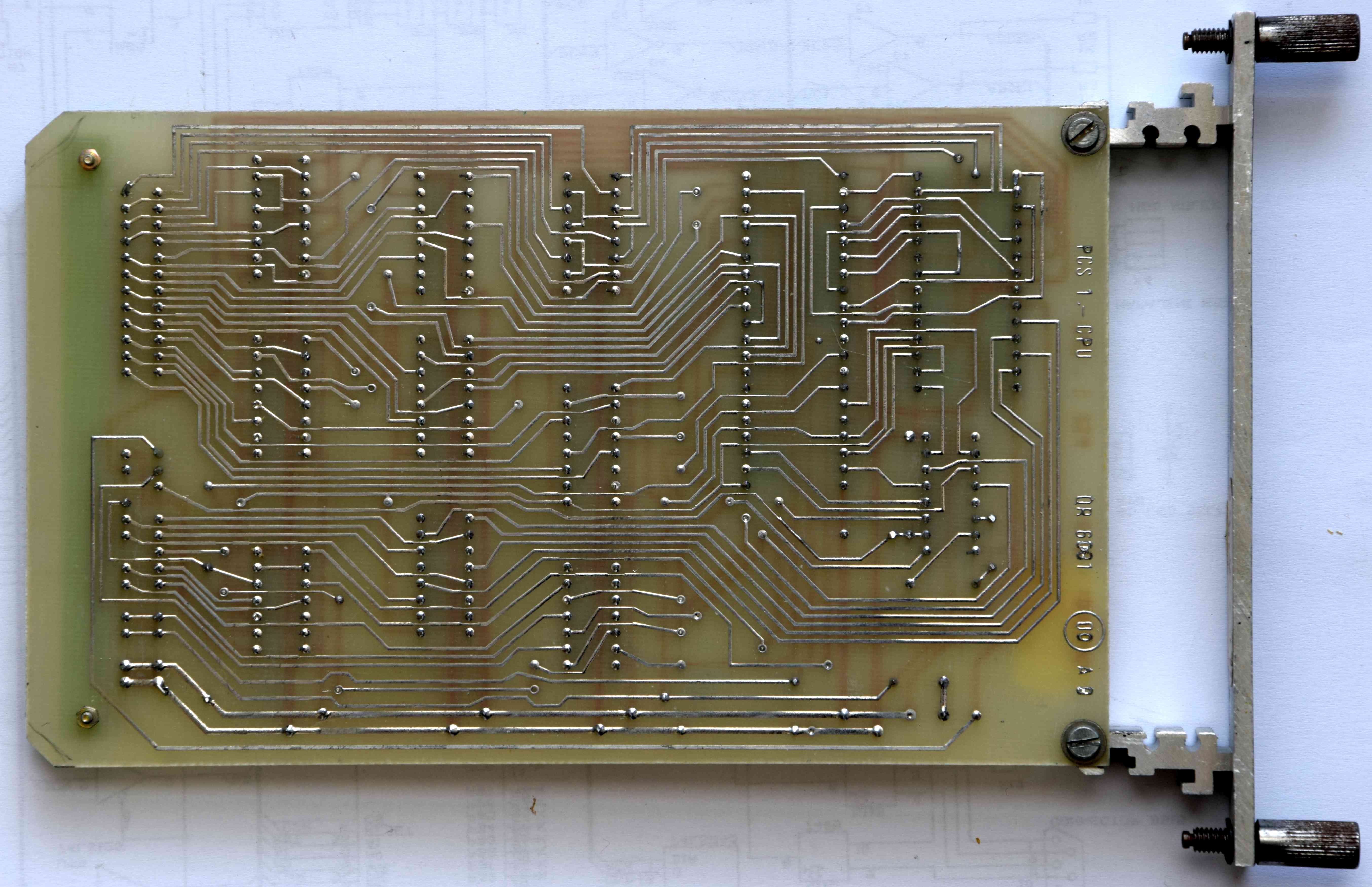

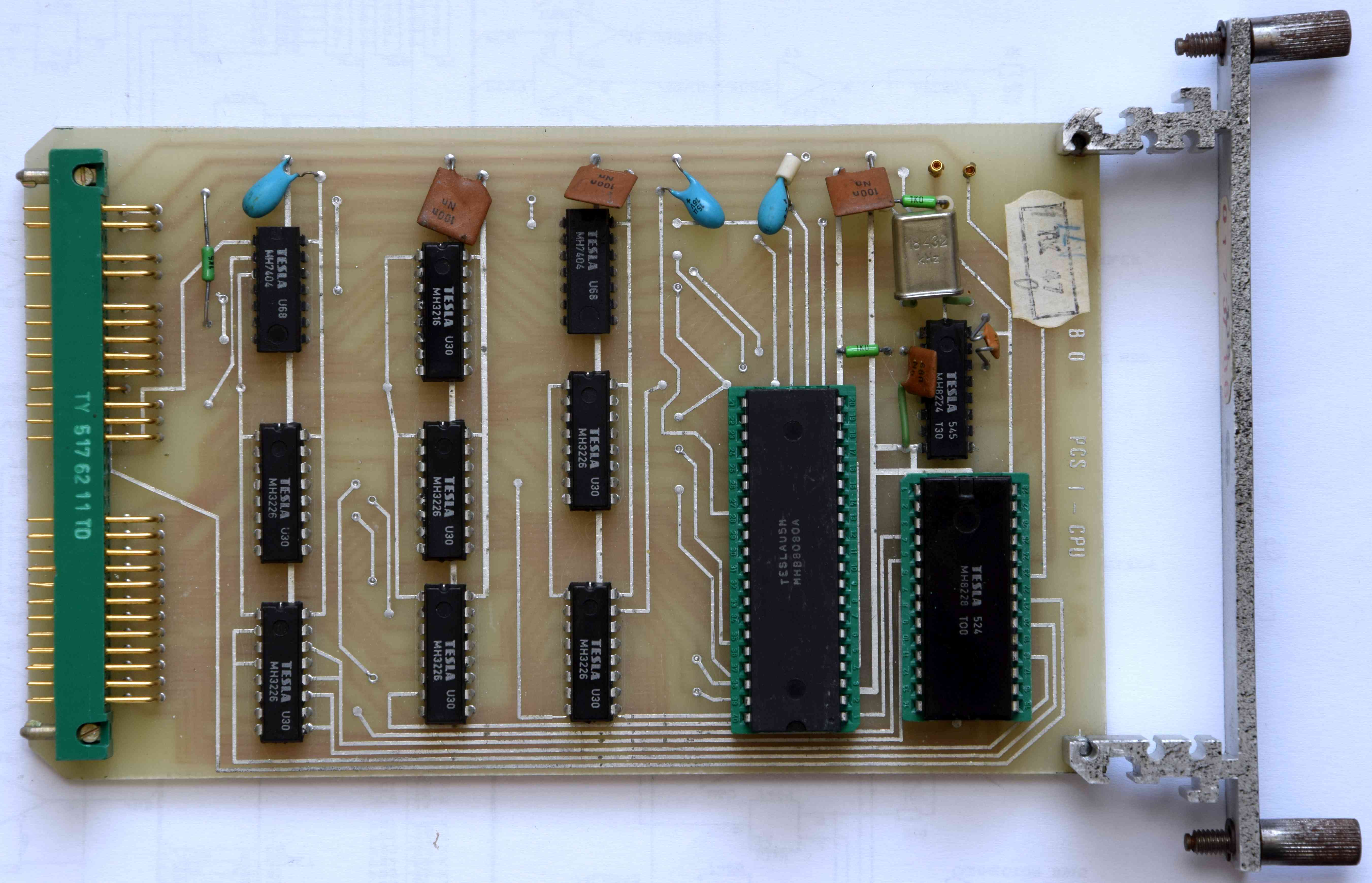

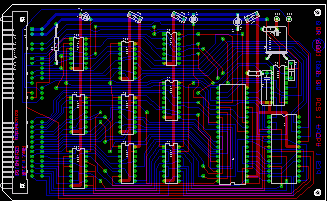

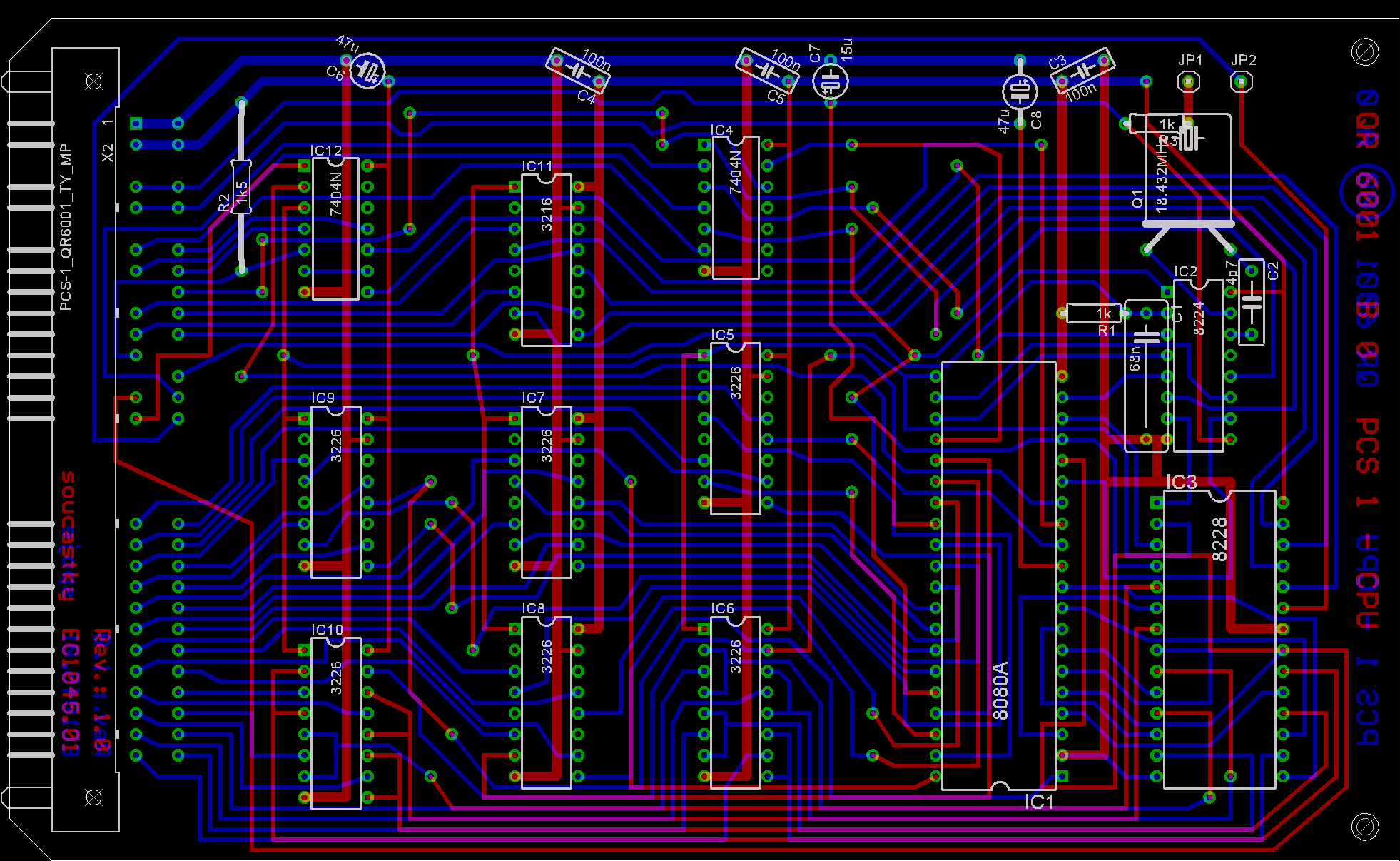

DPS QR6001
|
|
|
