Budu se zde výhradně věnovat technickým prostředkům.
Obsah:
- Úvod
- TE01 - Procesor, paralelní a sériový porty
- TE02 - RAM
- TE03 - video
- TE04 - řadič FDD
- SM 2145 - sběrnice
- 8D-01 - DPS pro LED
- Oskenovaná dokumentace ke stažení
- BOOT ROM a systémová disketa
- Parodie na technické porno
Úvod
TE01 - Procesor, paralelní a sériový porty
TE02 - RAM
TE03 - video
TE04 - řadič FDD
TEXT01.M1 je modernizovaný a velice zjednodušený TEXT01, TEXT01 je čistokrevný stroj SM50/40 jen zahalen do kancelářského stroje na zapracování textu. TEXT01.M1 zachovává z původního TEXT01 jen rošt pro DPS a DPS sběrnice kdy ostatní DPS jsou přepracované s tím, že je odstraněno vše, co není zapotřebí k chodu TEXT01.M1. Zjednodušení šlo do takové míry, že celí TEXT01.M1 by šlo vměstnat na jenu max. dvě 2/3 desky SMEP ale je na čtyřech 2/3 deskách SMEP. Toto uspořádání bylo asi zachováno pro štábní kulturu. TEXT01.M1 je uzavřený systém do kterého nejdou přidat další DPS pro rozšíření systému. Zásadní rozdíl mezi SM50/40 a TEXT01.M1 je v použitém řadiči FDD kdy SM50/40 používá, dvoj deskový řadič FDD postaven na řezu I3000 ale TEXT01.M1 používá FDD řadič postaven na obvodech 8272 a 8257 tudíž jsou oba řadiče mezi sebou nezáměnné. A taktéž nejde použít systém z TEXT01.M1 na TEXT01 a naopak.
Měl jsem zapůjčen jen vlastní rošt s deskami z TEXT01.M1. Vzhledem k tomu že v zapůjčeném torzu není osazená BOOT EPROM a PROM jsou zapájené a ani obsah
PROM není v dokumentaci tak zde nebudu mít výpisy obsahu ROM.

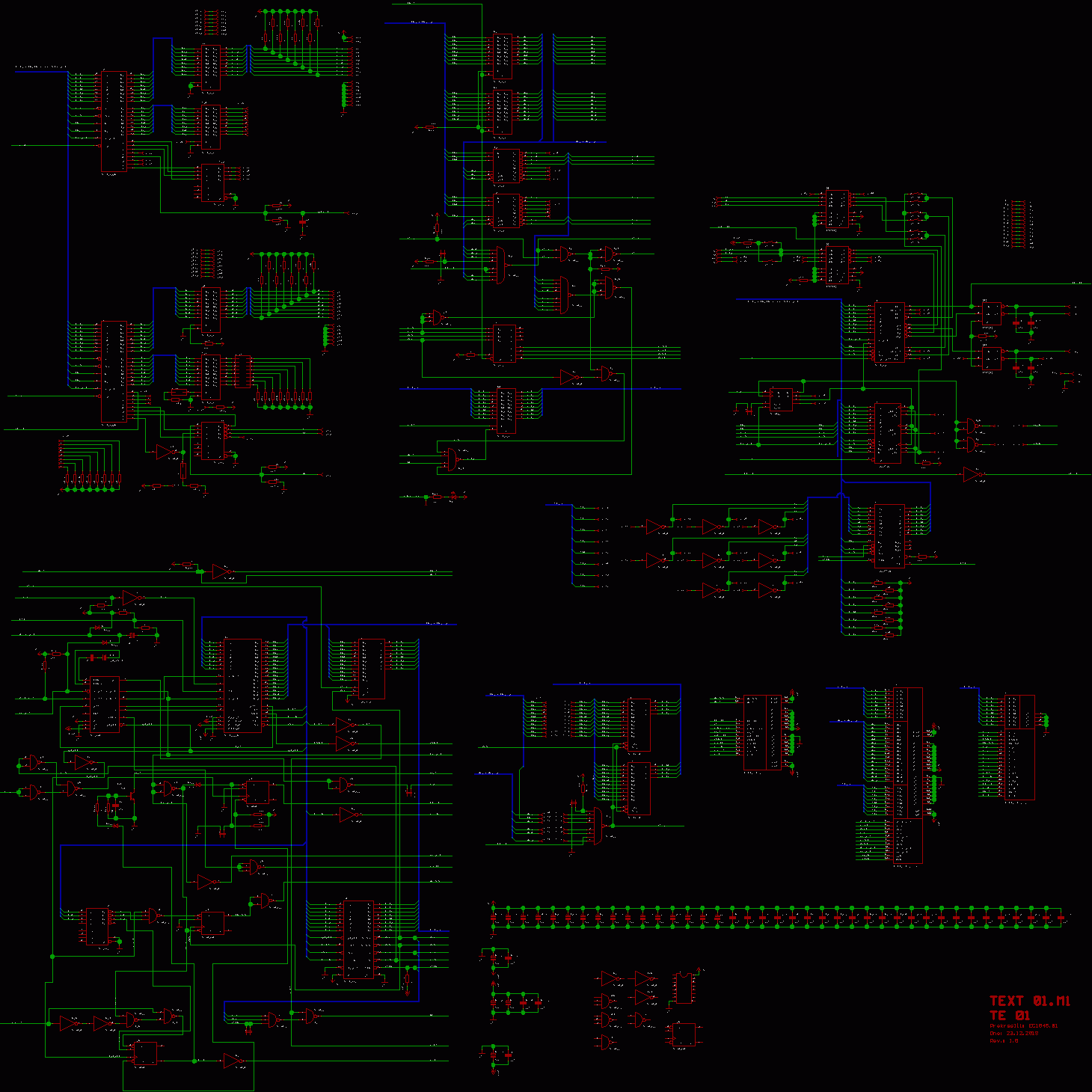

Schéma TE01, černobílá verze ZDE.

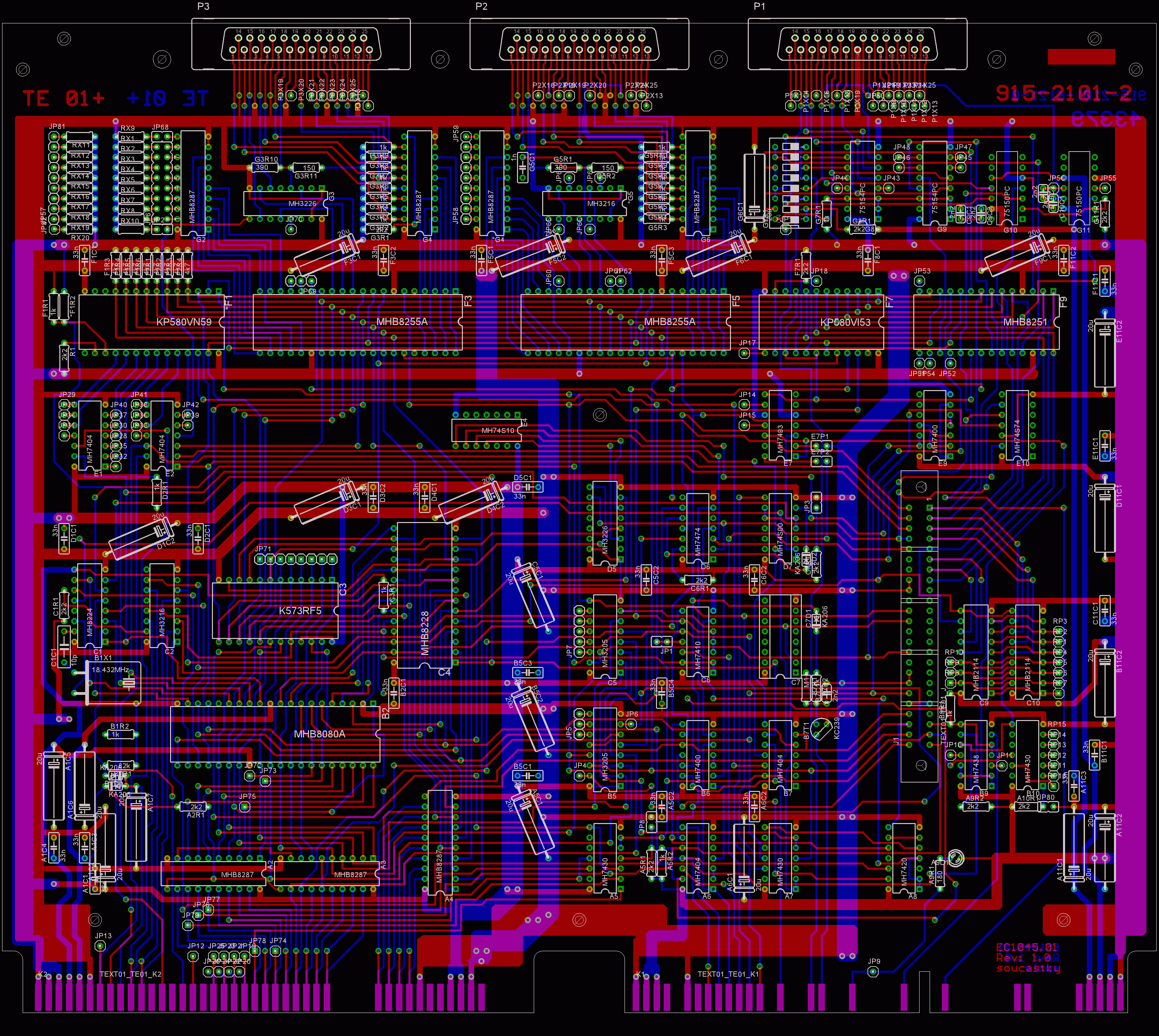

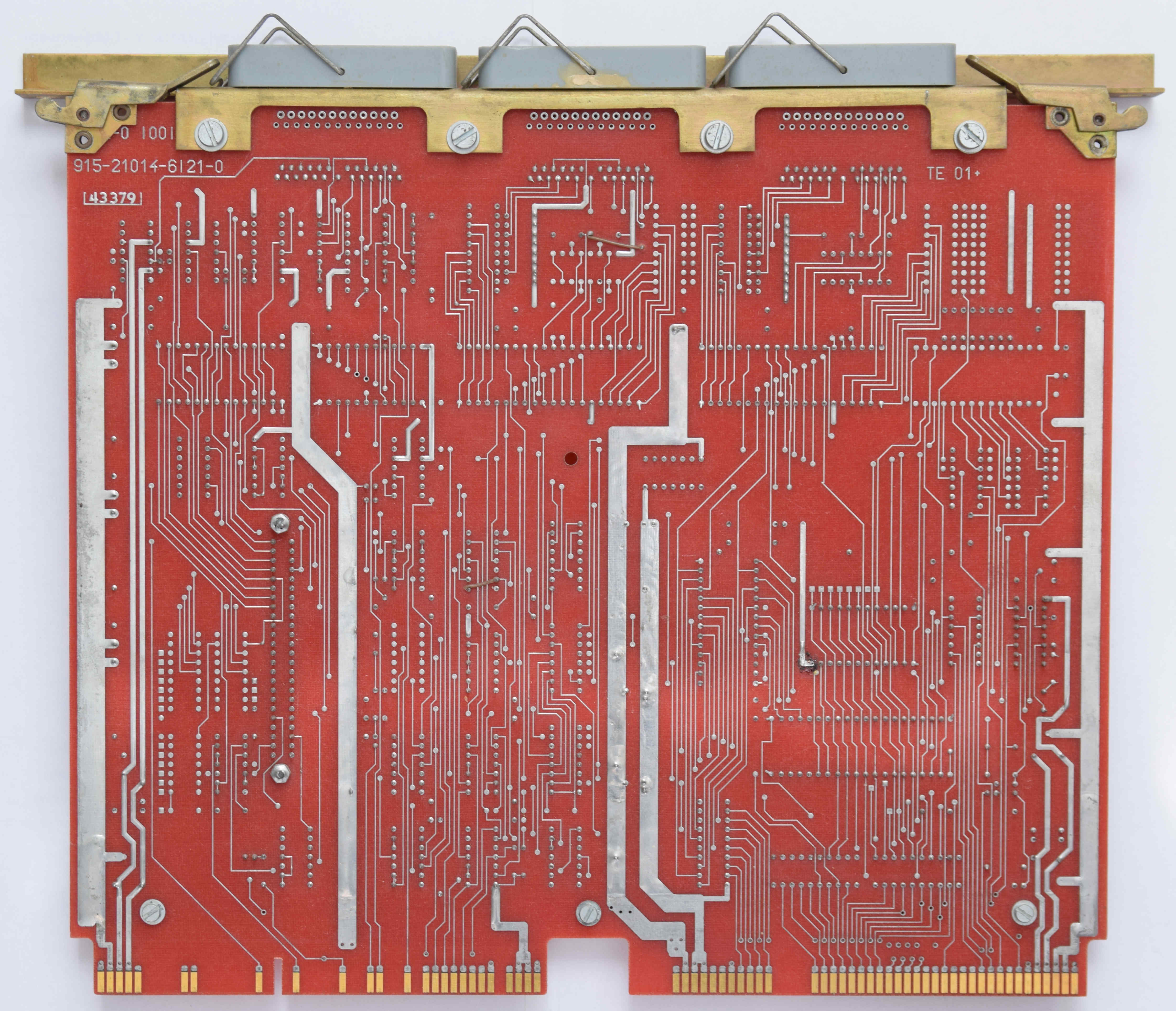

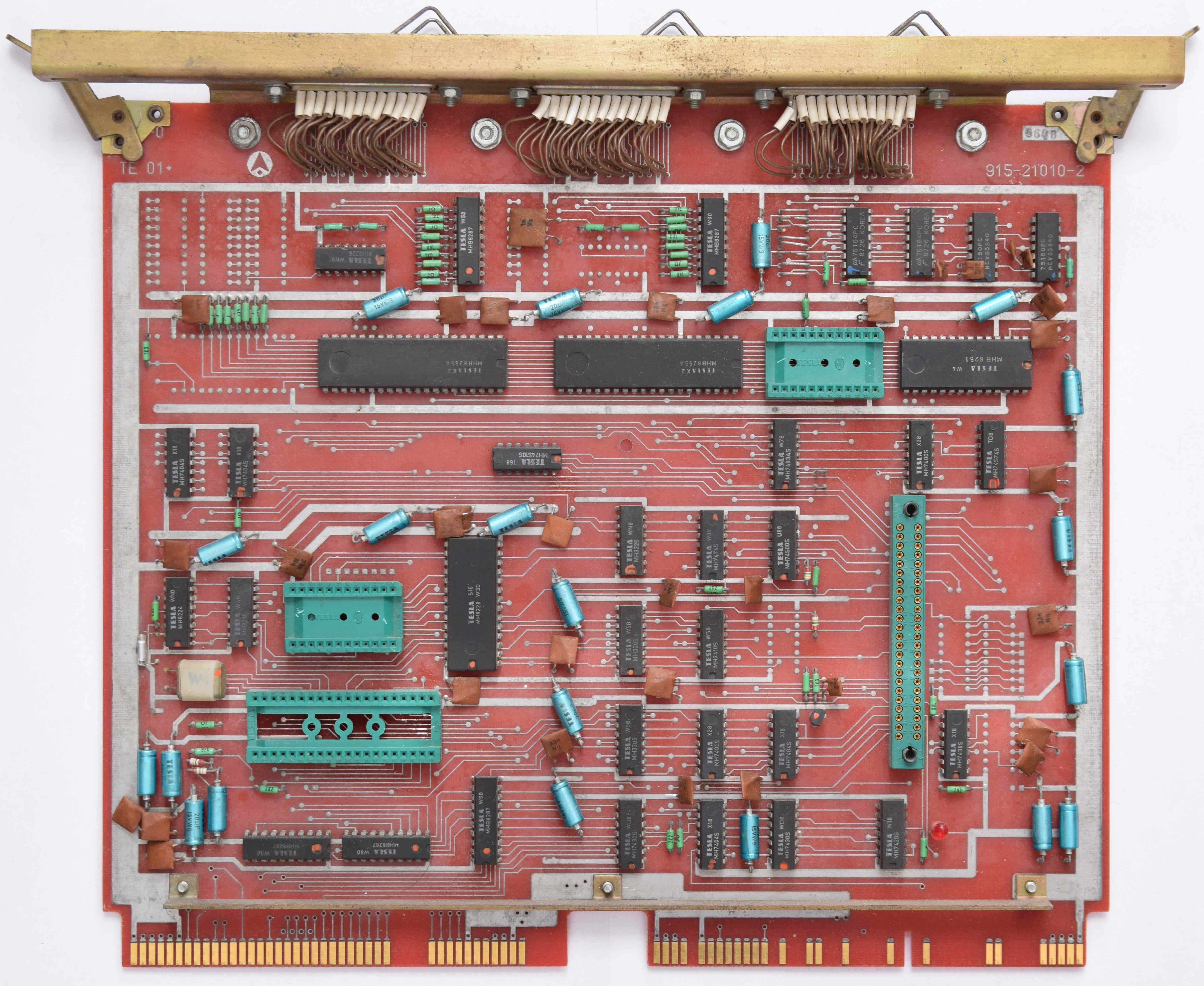

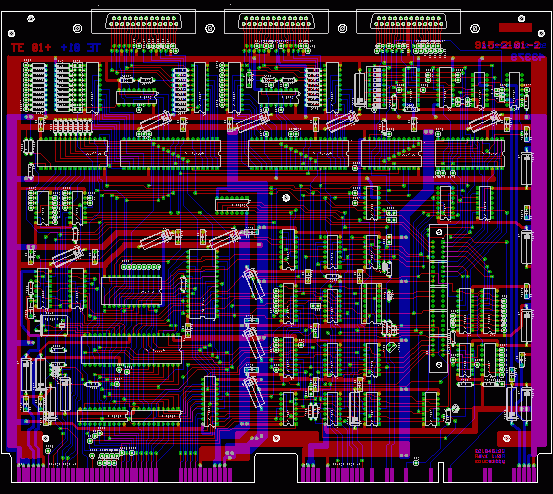

DPS TE01

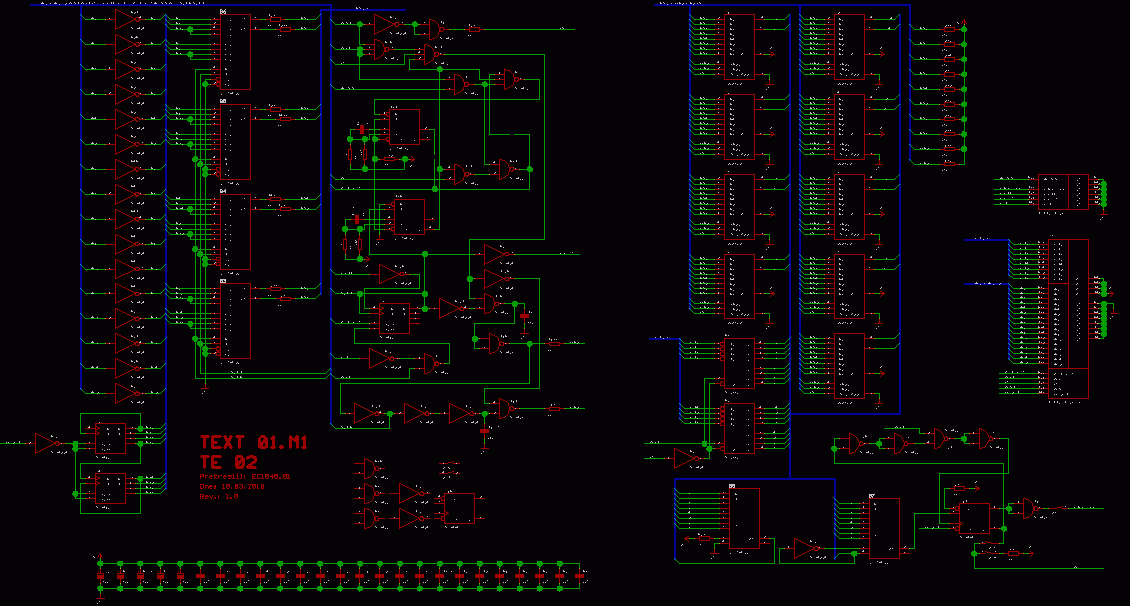

Schéma TE02, černobílá verze ZDE.

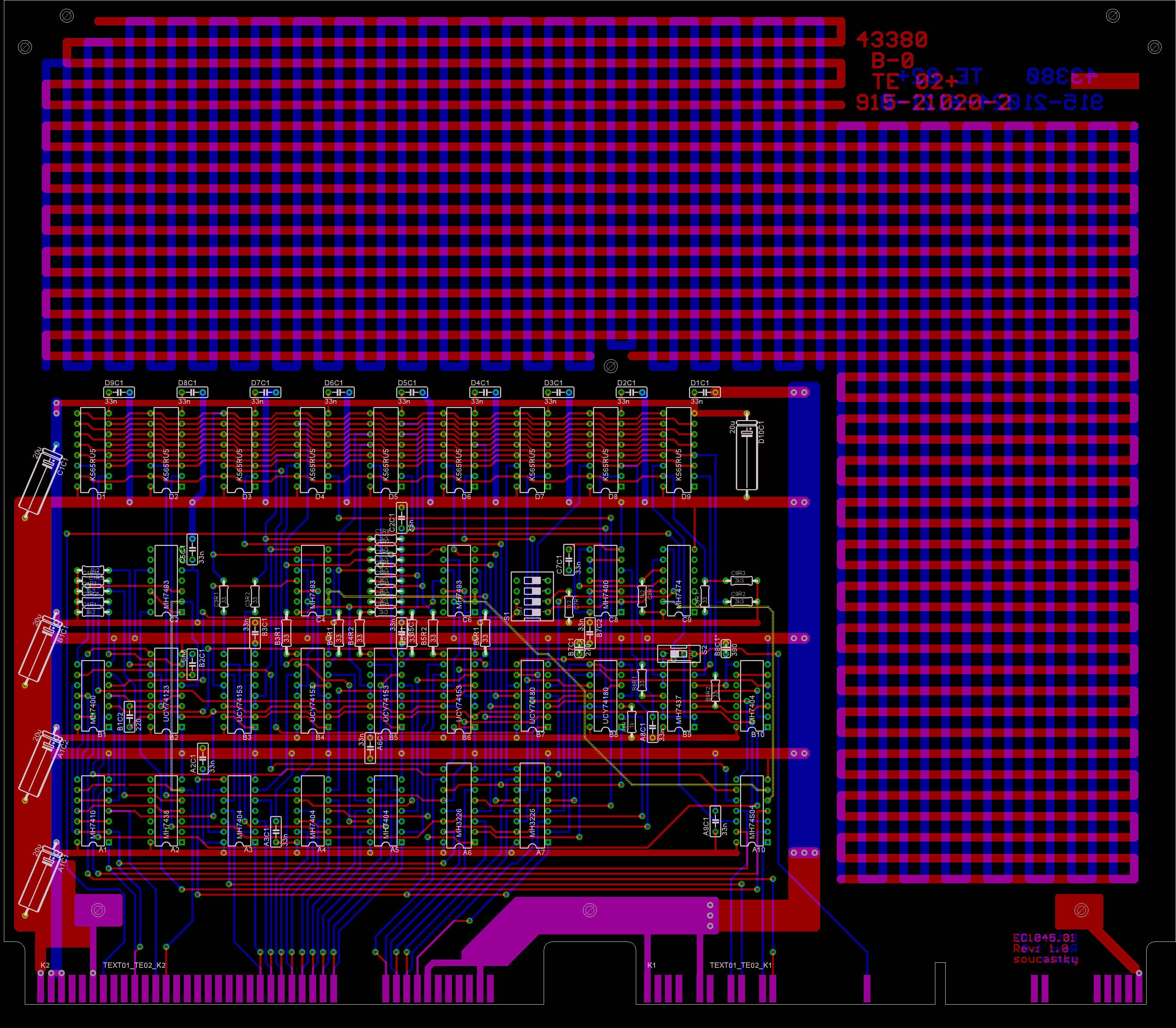

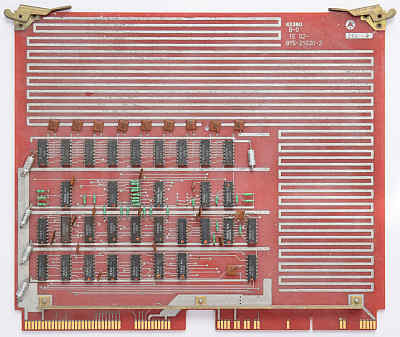

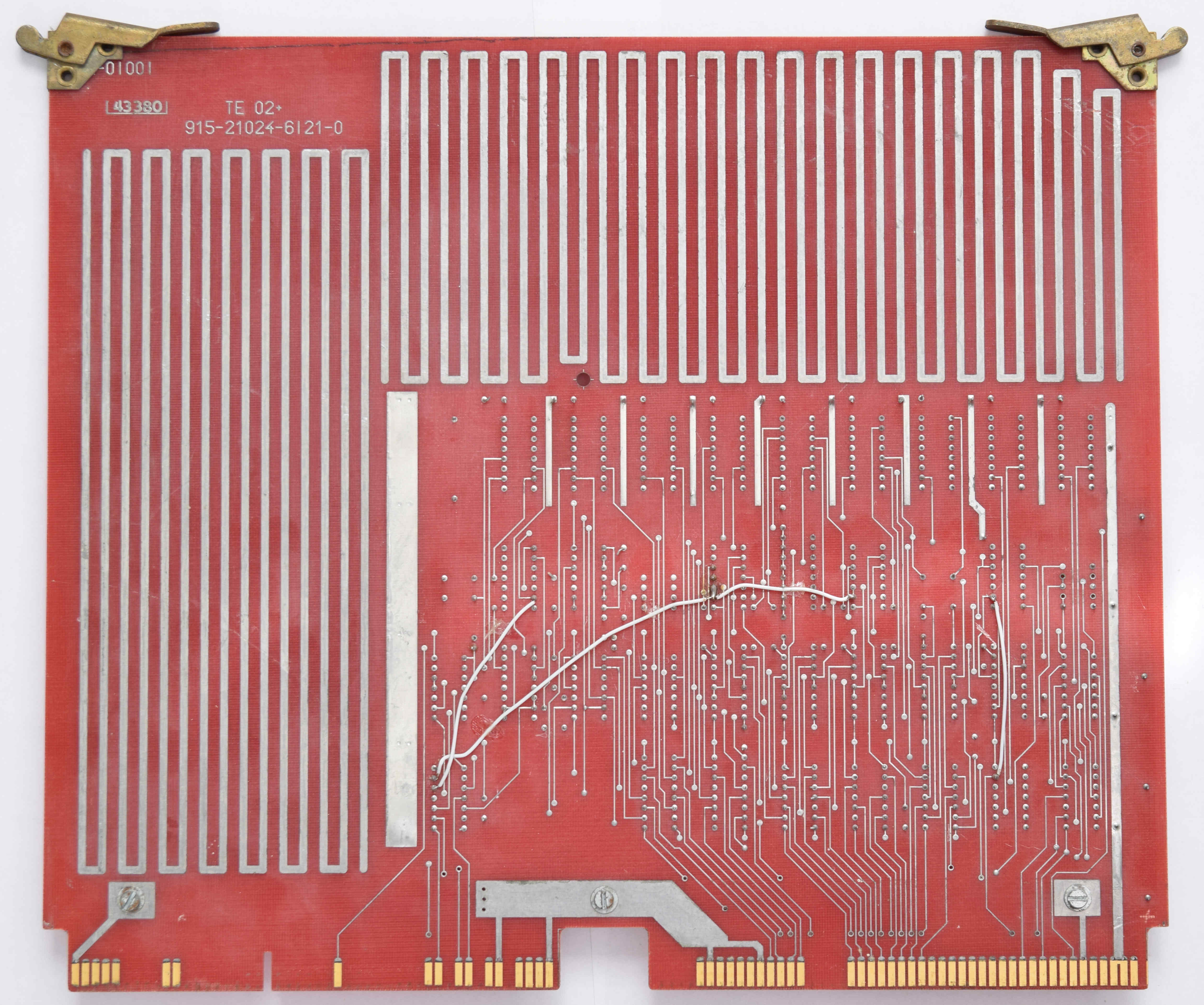

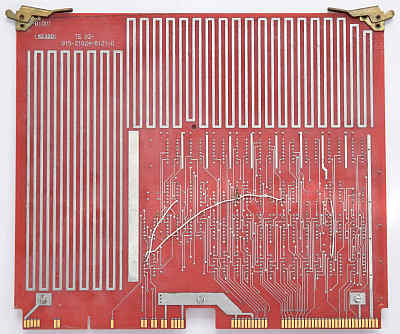

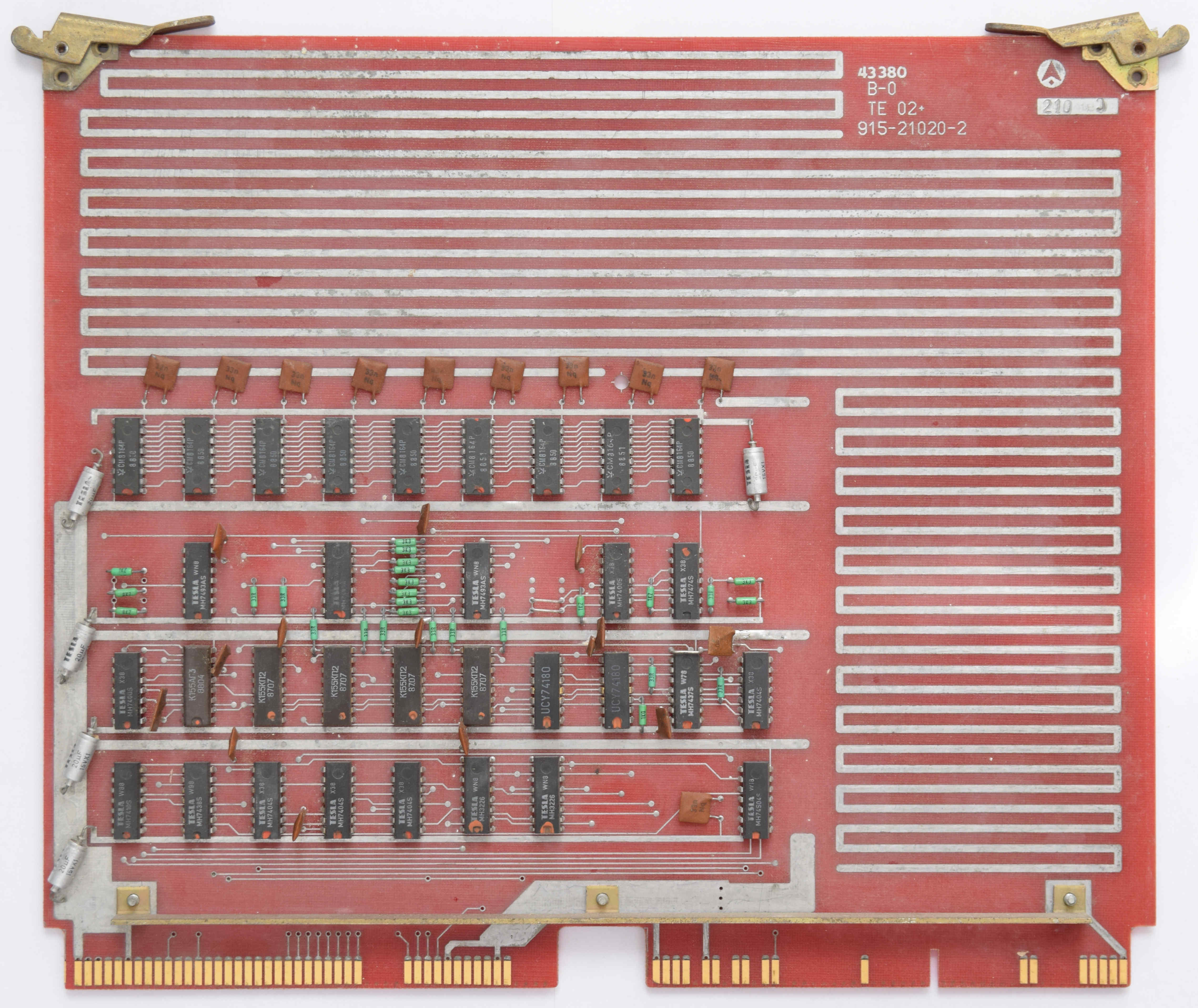

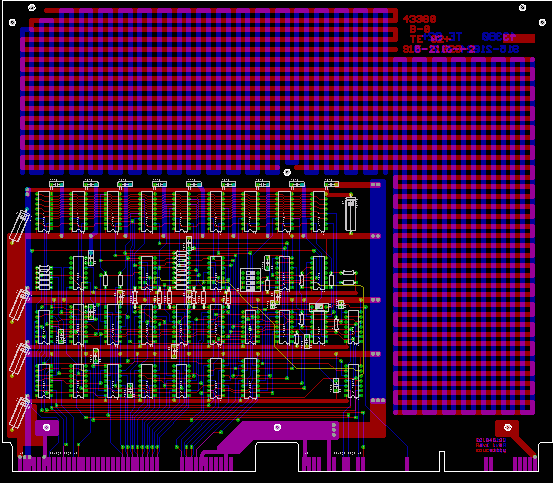

DPS TE02

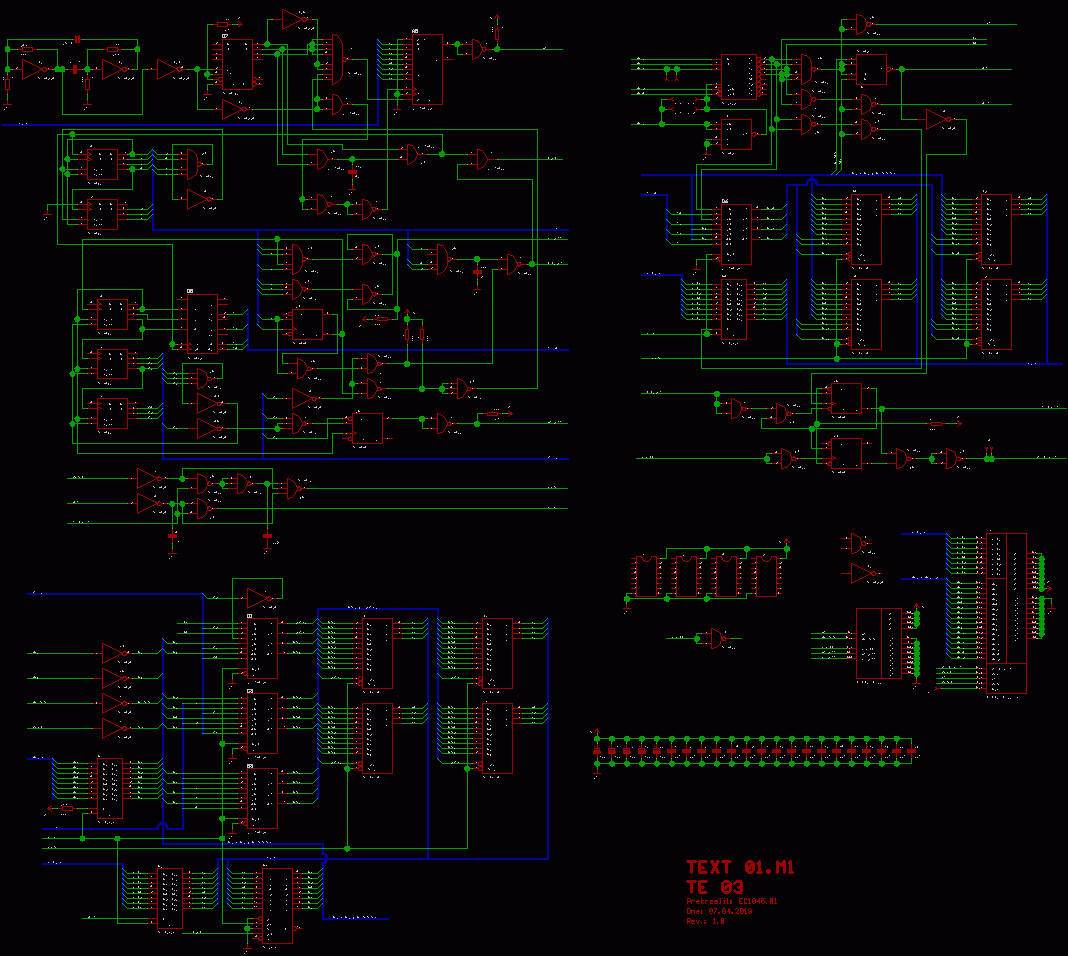

Schéma TE03, černobílá verze ZDE.

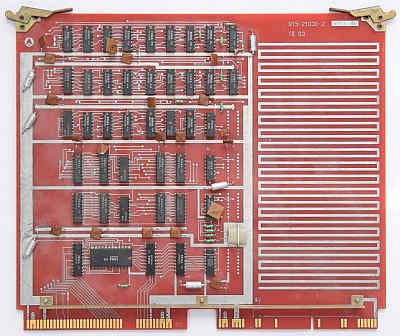

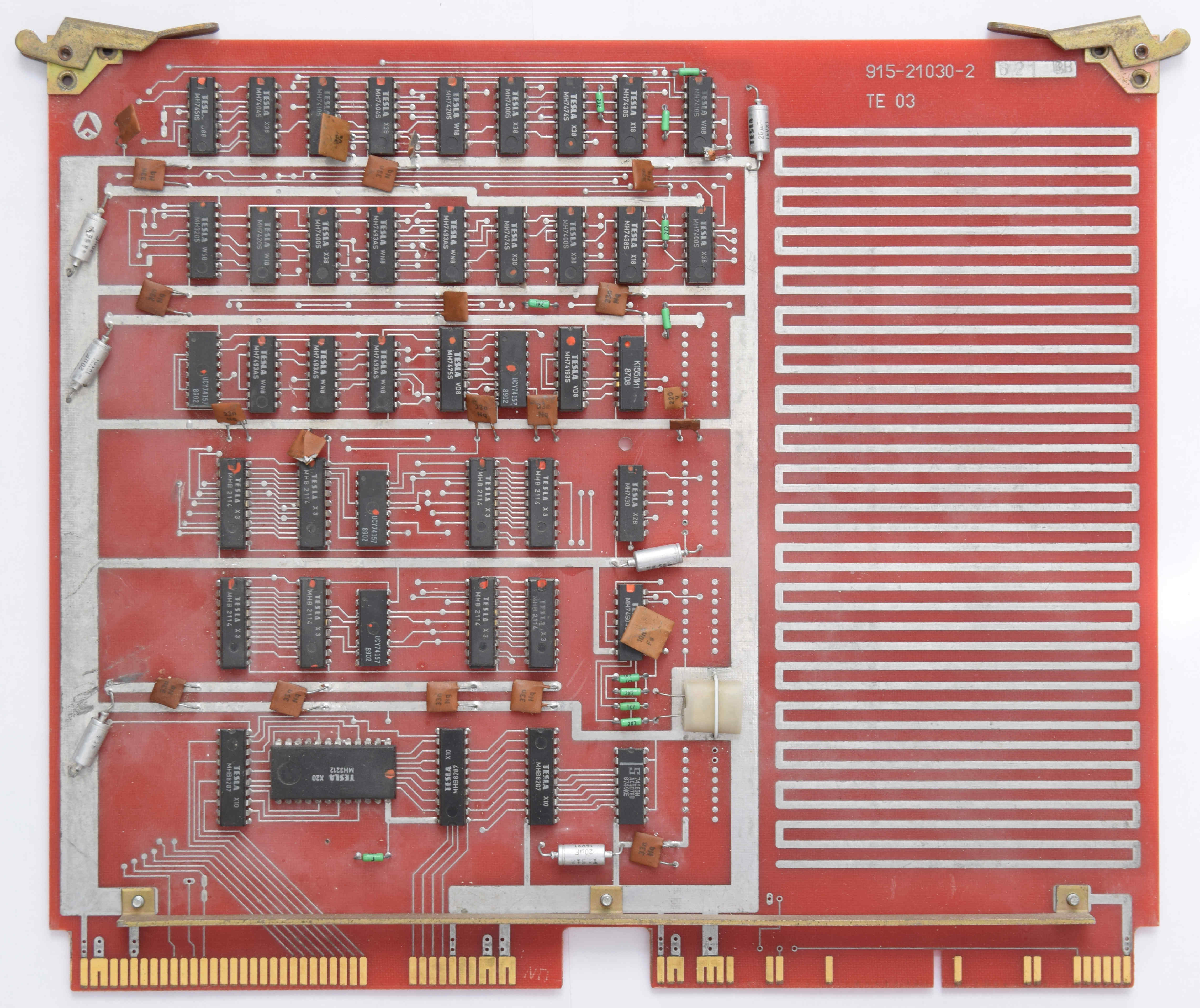

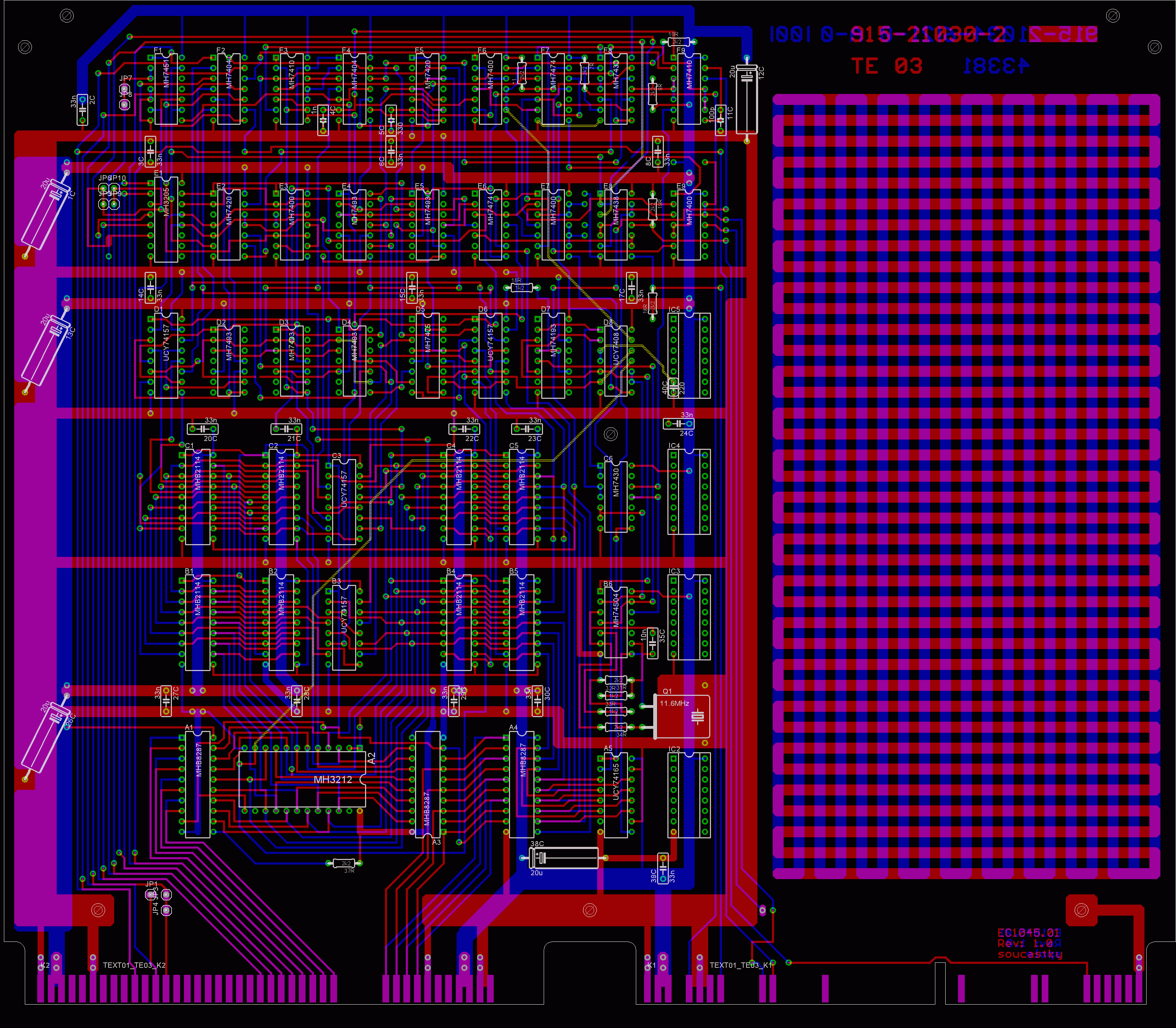

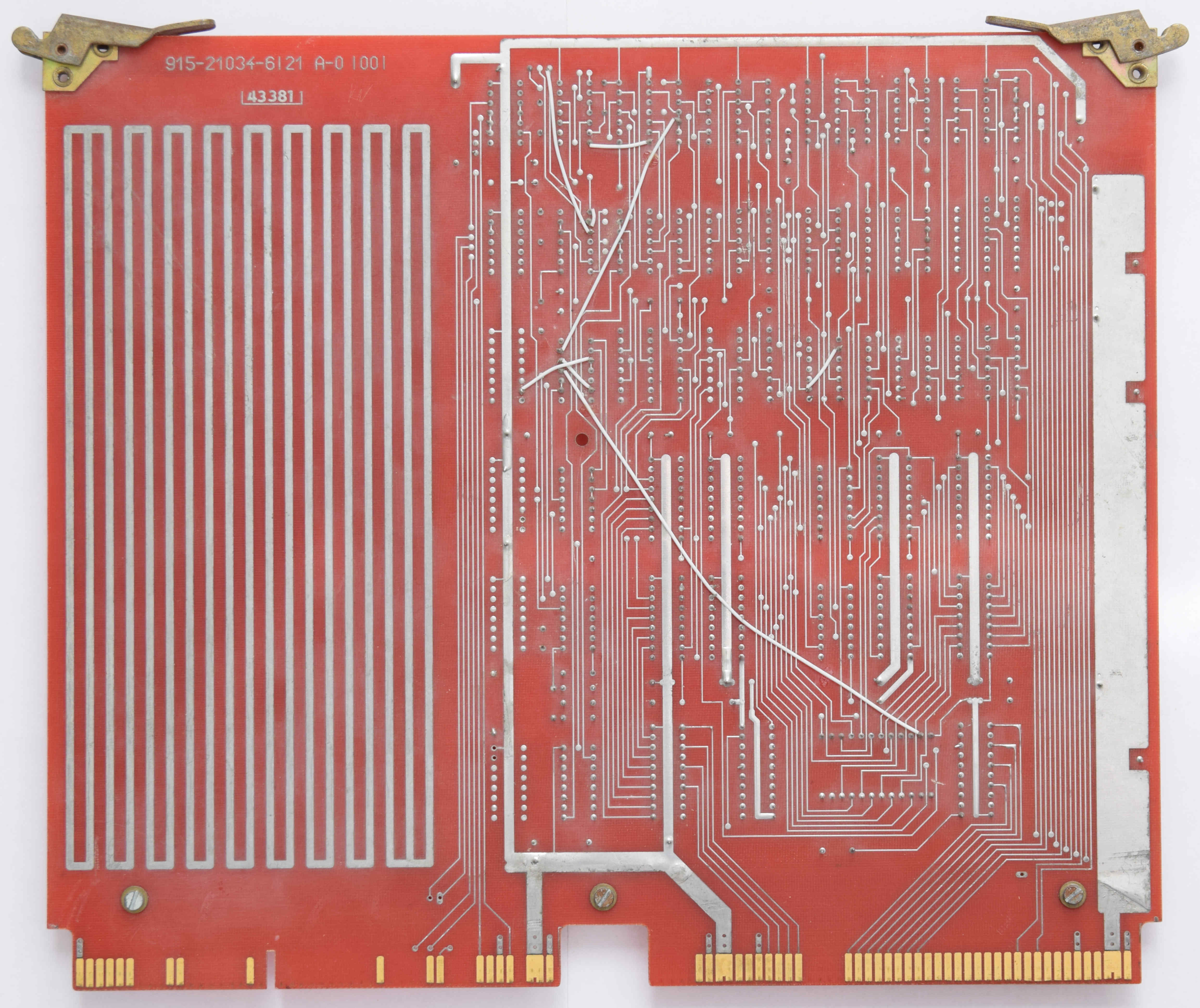

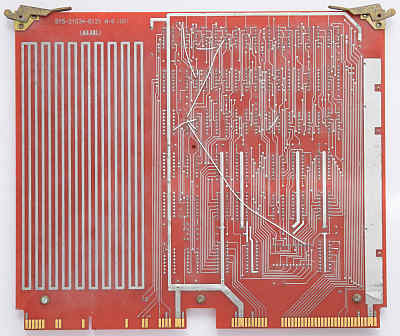

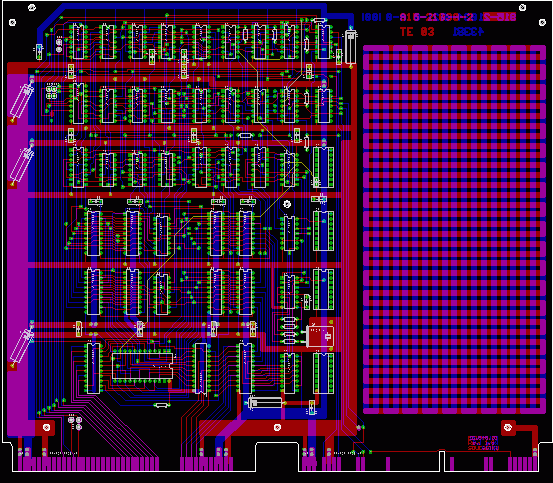

DPS TE03

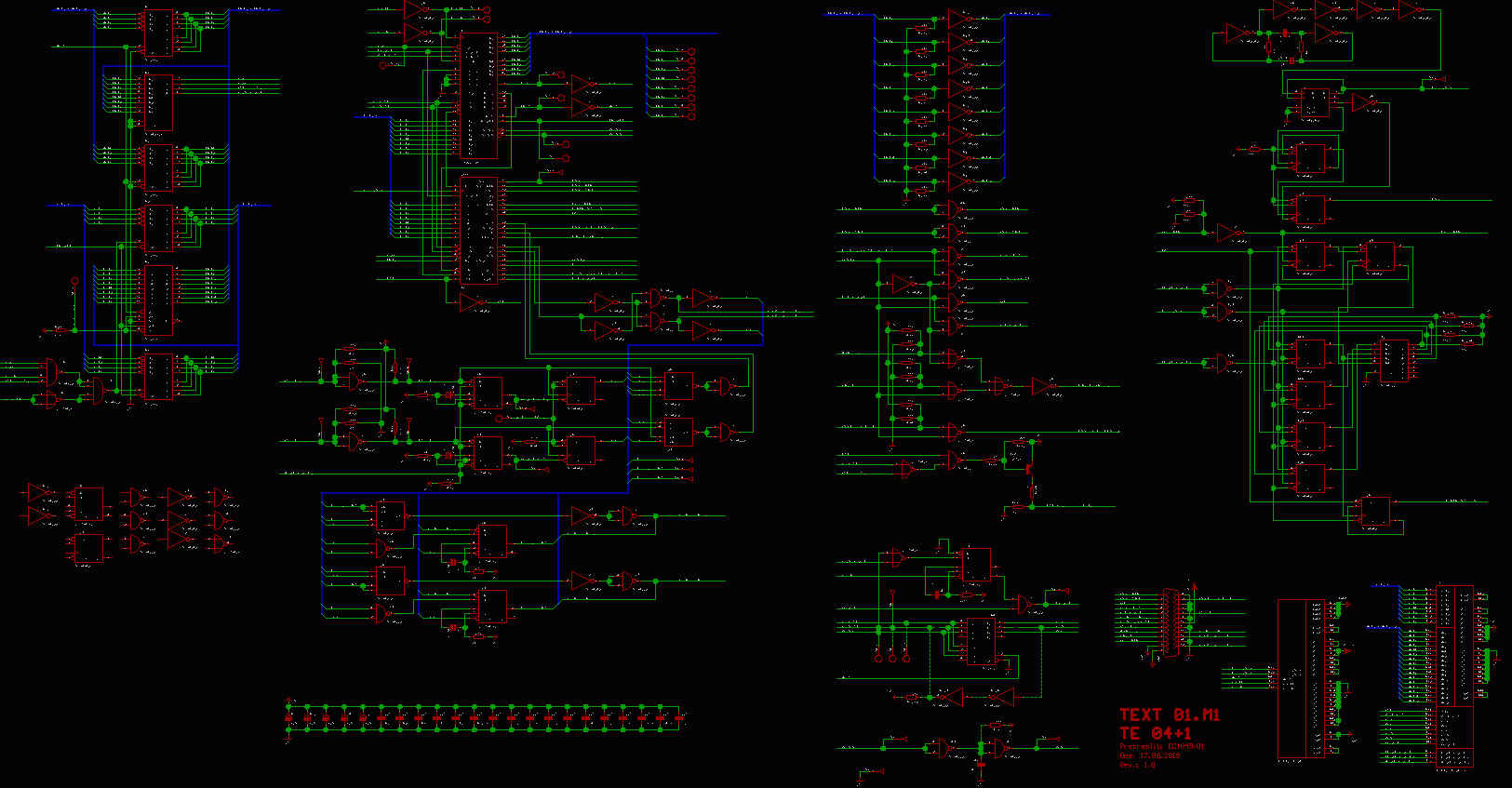

Schéma TE04, černobílá verze ZDE.

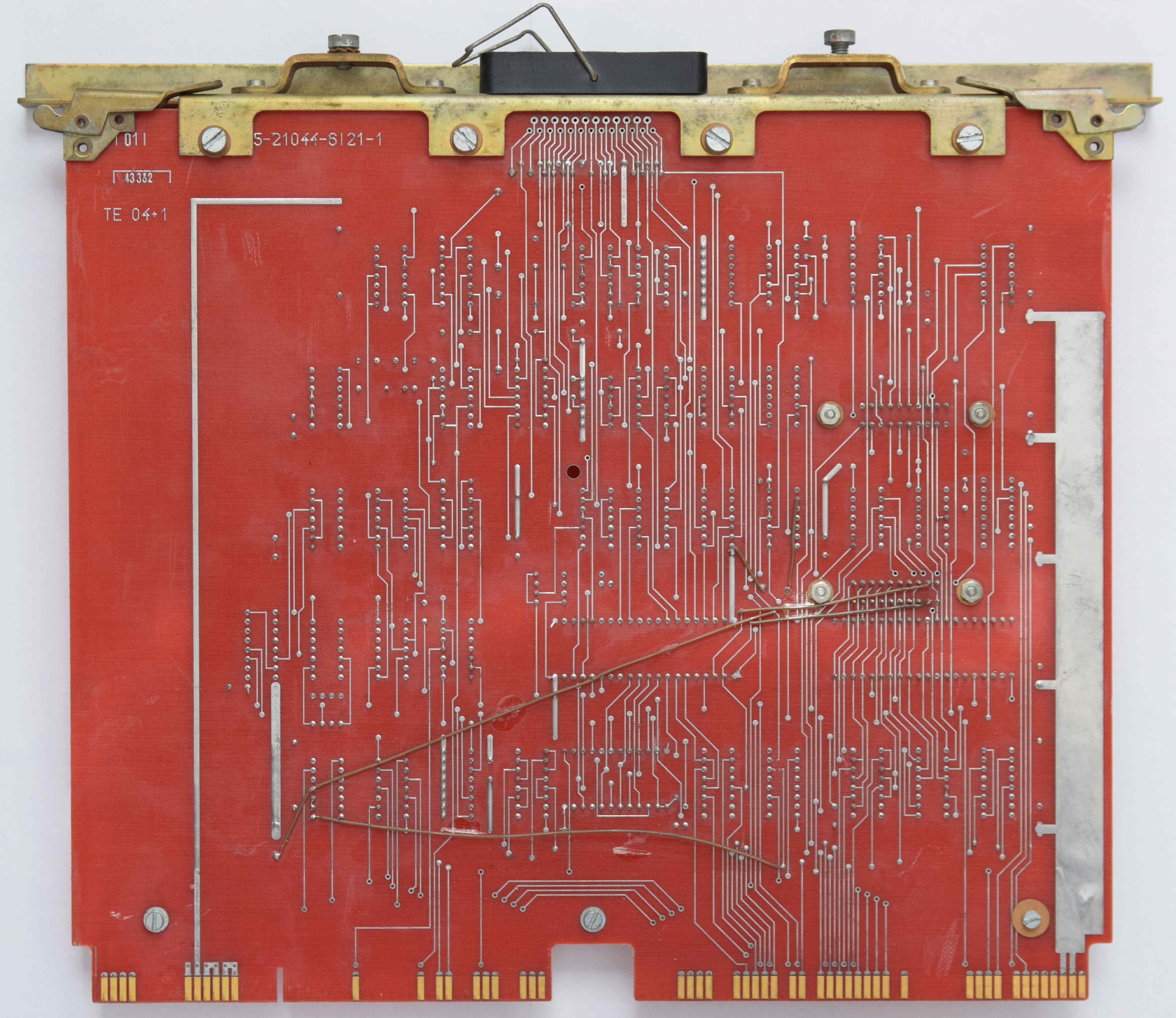

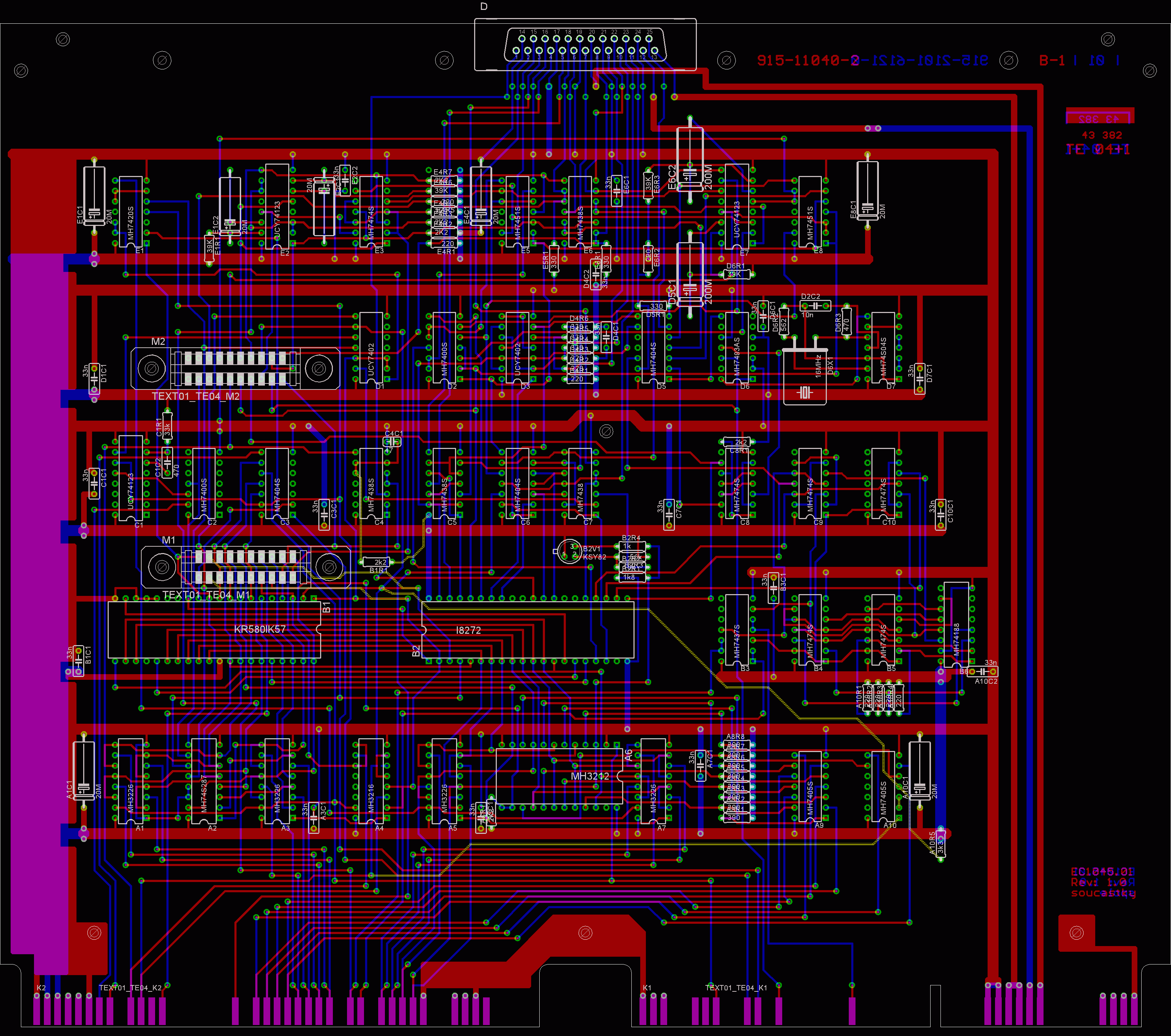

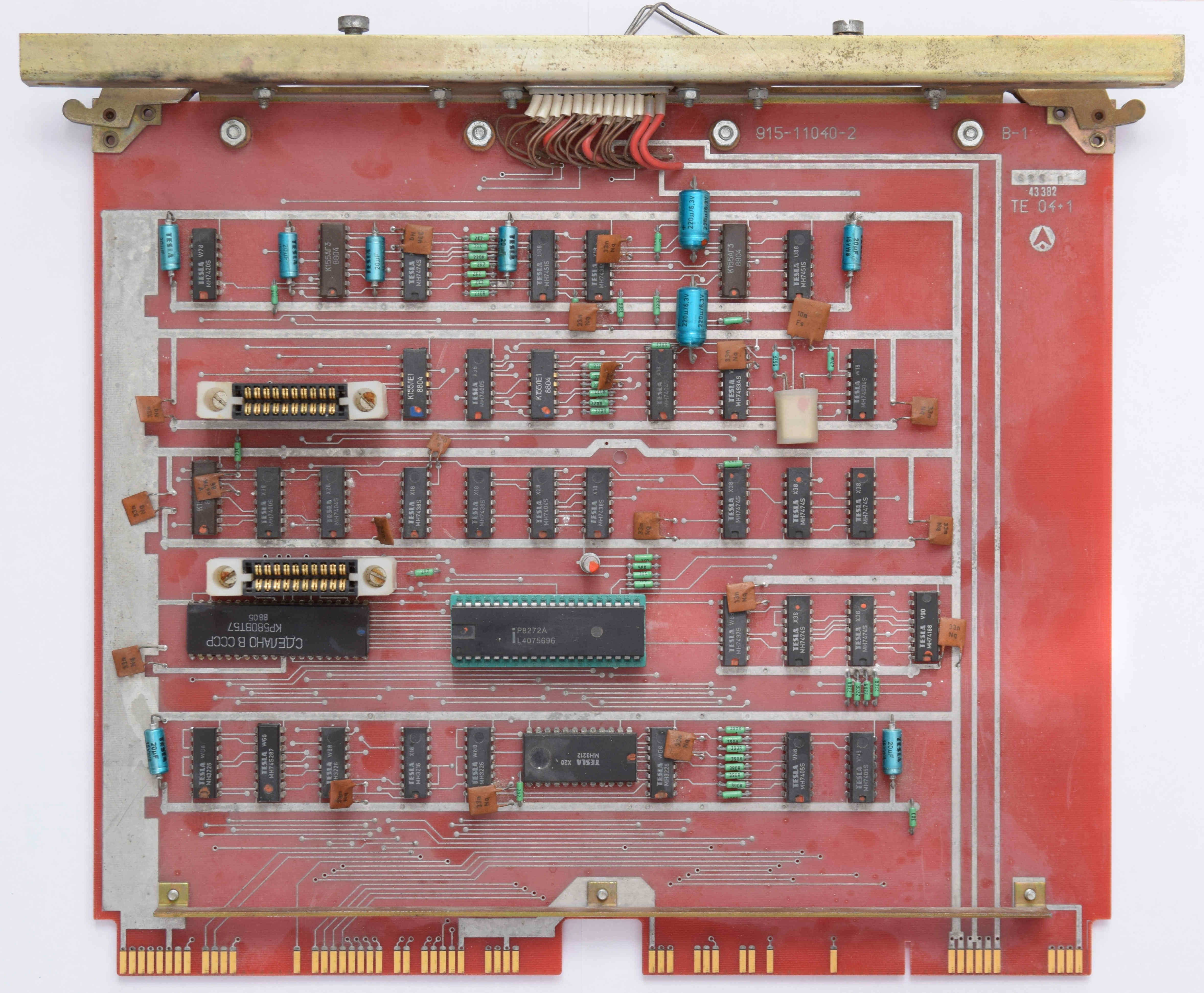

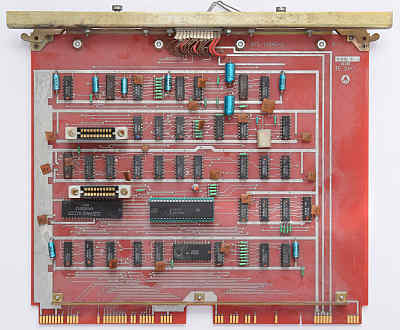

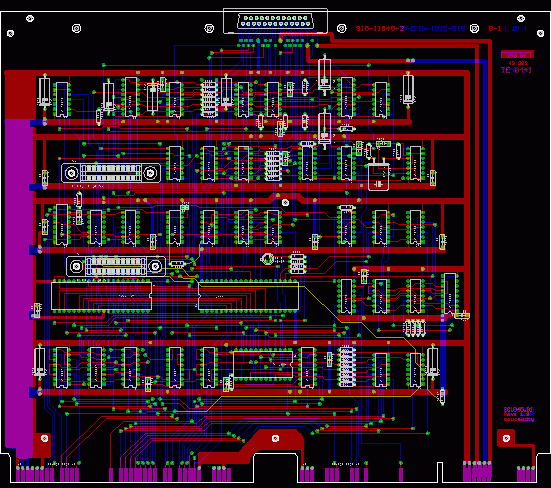

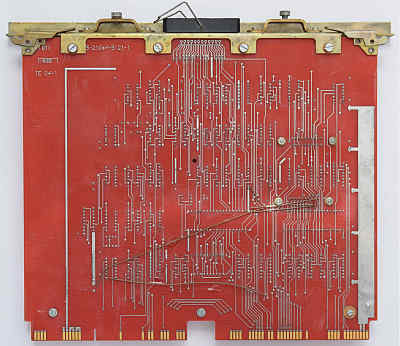

DPS TE04
Obsah PROM A2 MH74S287
:020000040000FA :20000000FEFEFEFEFEFEFEFEFEFFFFFFFFFFFFFFFDFDFBF7FFFFFFFFFFFFFFFFFFFFFFFF19 :20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0 :20004000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFC0 :20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0 :20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80 :2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60 :2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40 :2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20 :00000001FF
Obash PROM B6 MH74188
:020000040000FA :200000000102030405060708090A0B0C0D0E0F000102020303040405060D0E0F000000011F :00000001FF
SM 2145 - sběrnice

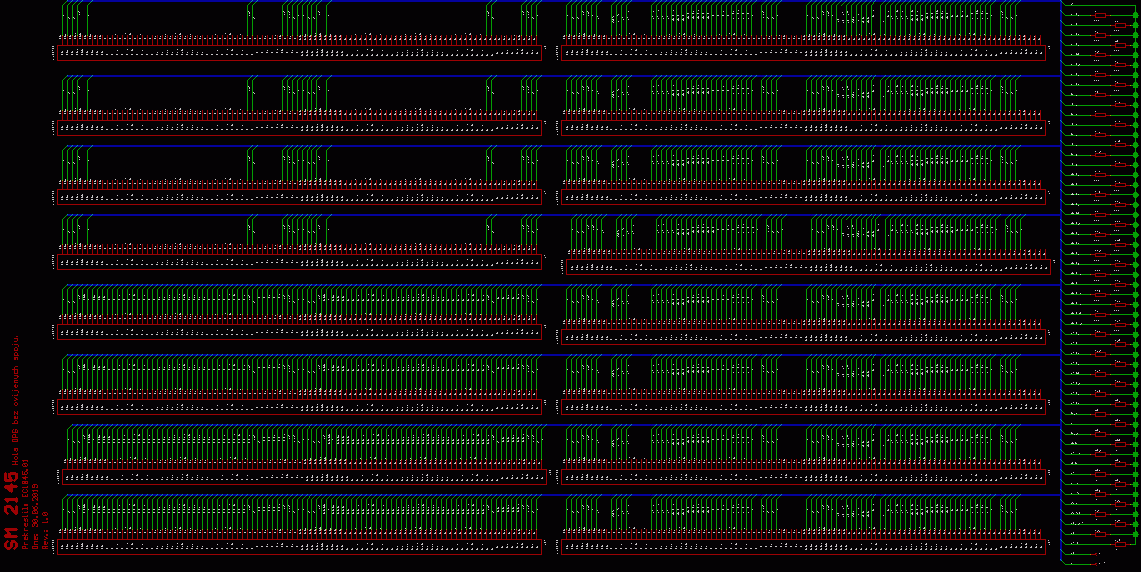

Schéma SM2145, černobílá verze ZDE.

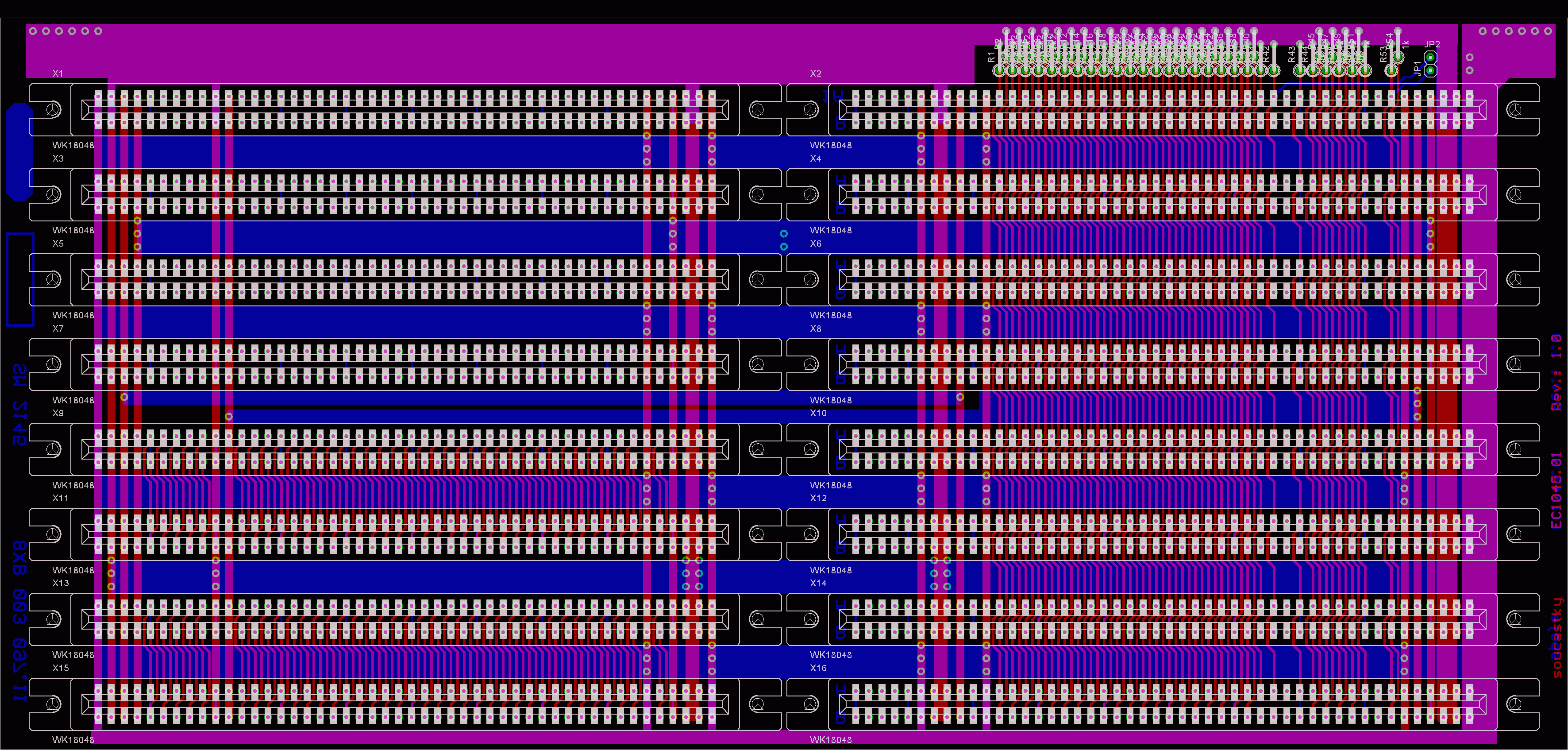

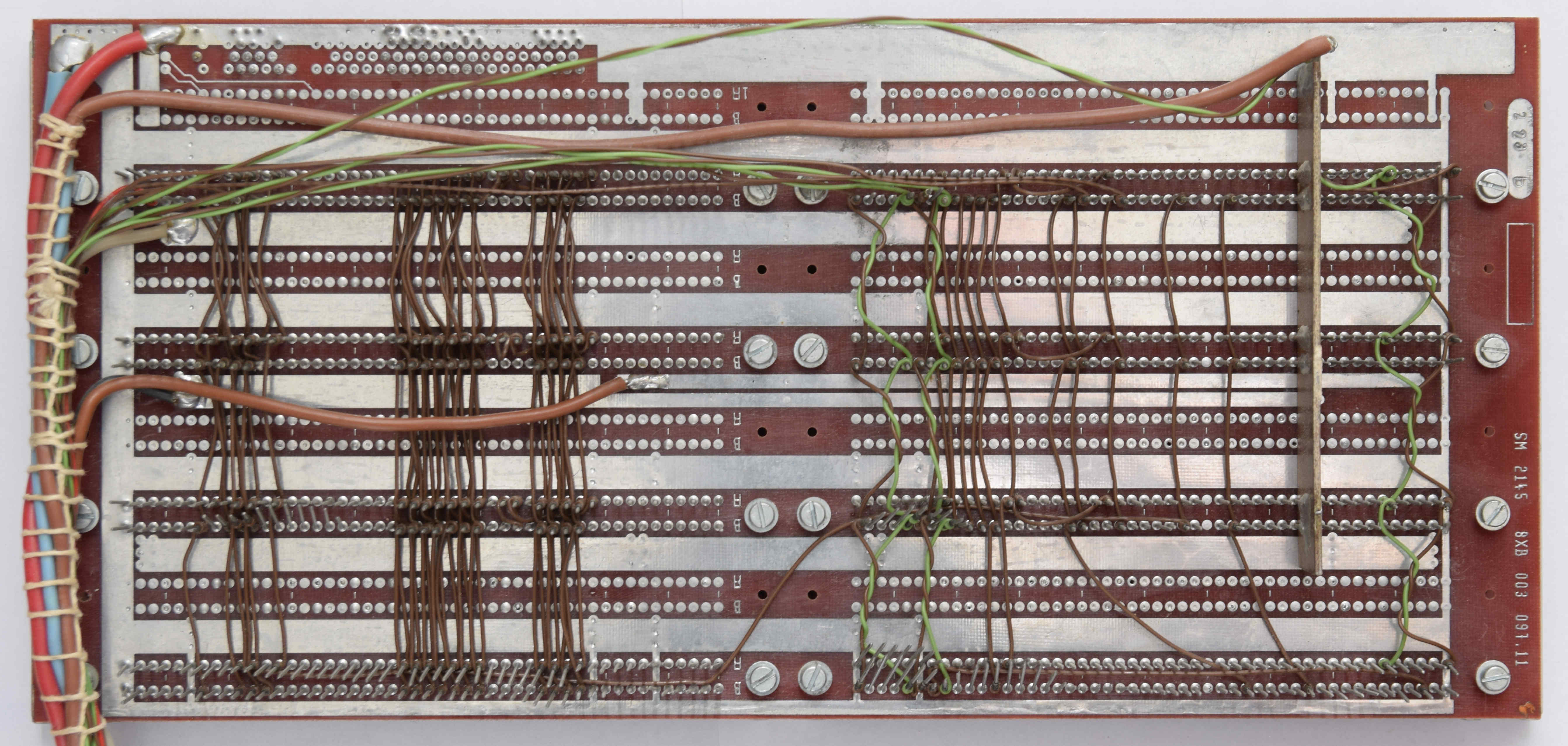

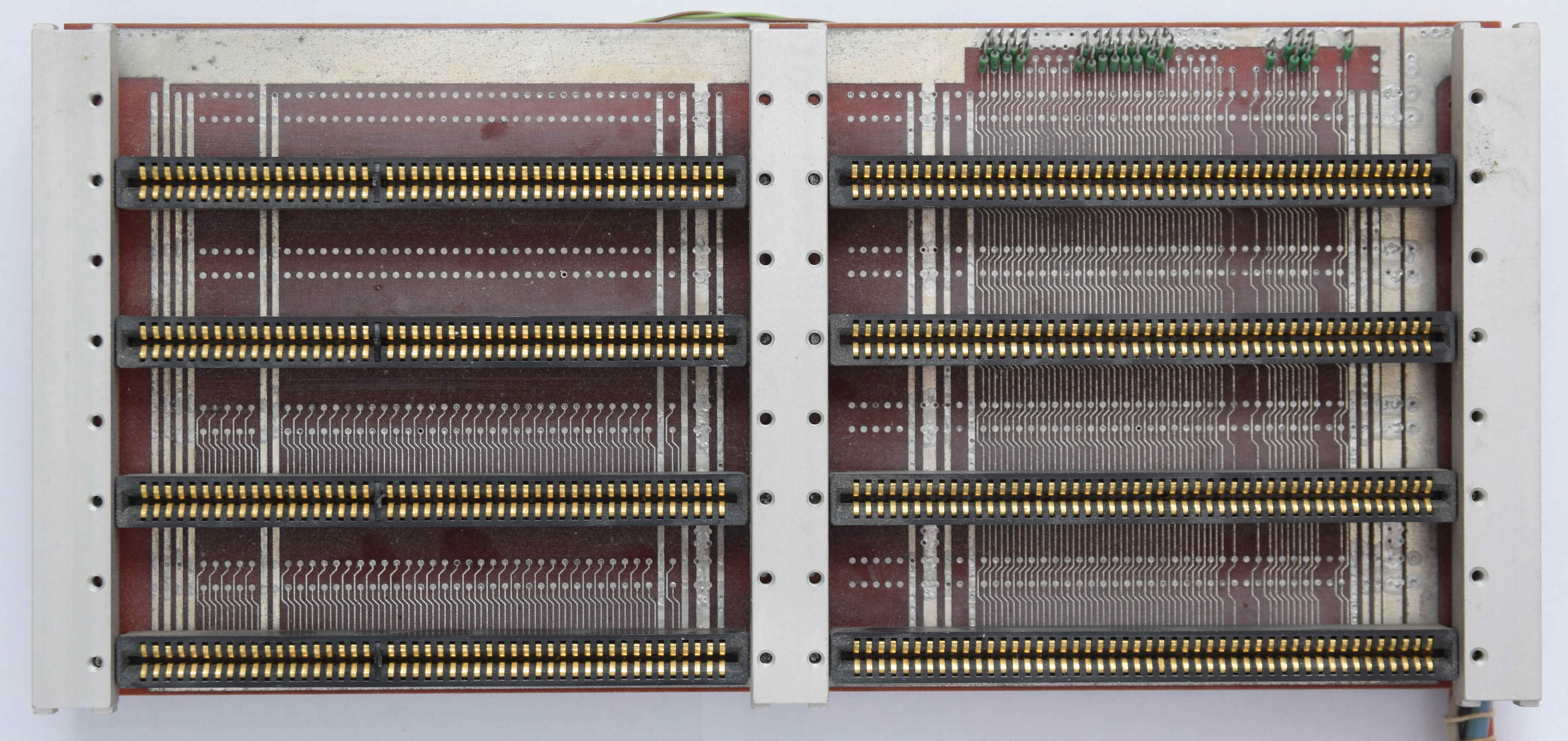

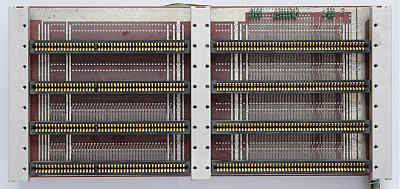

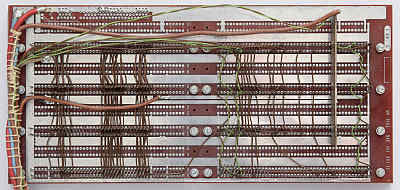

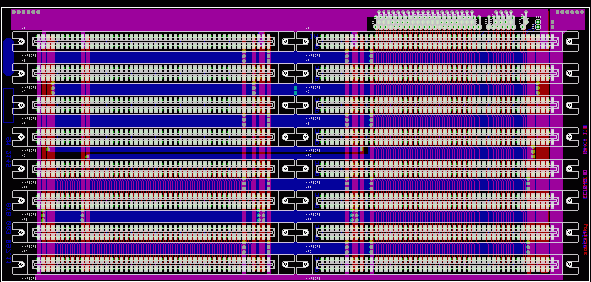

DPS SM2145

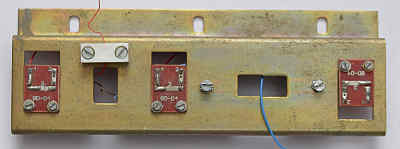

8D-01 - DPS pro LED
Schéma 8d-01, černobílá verze ZDE.

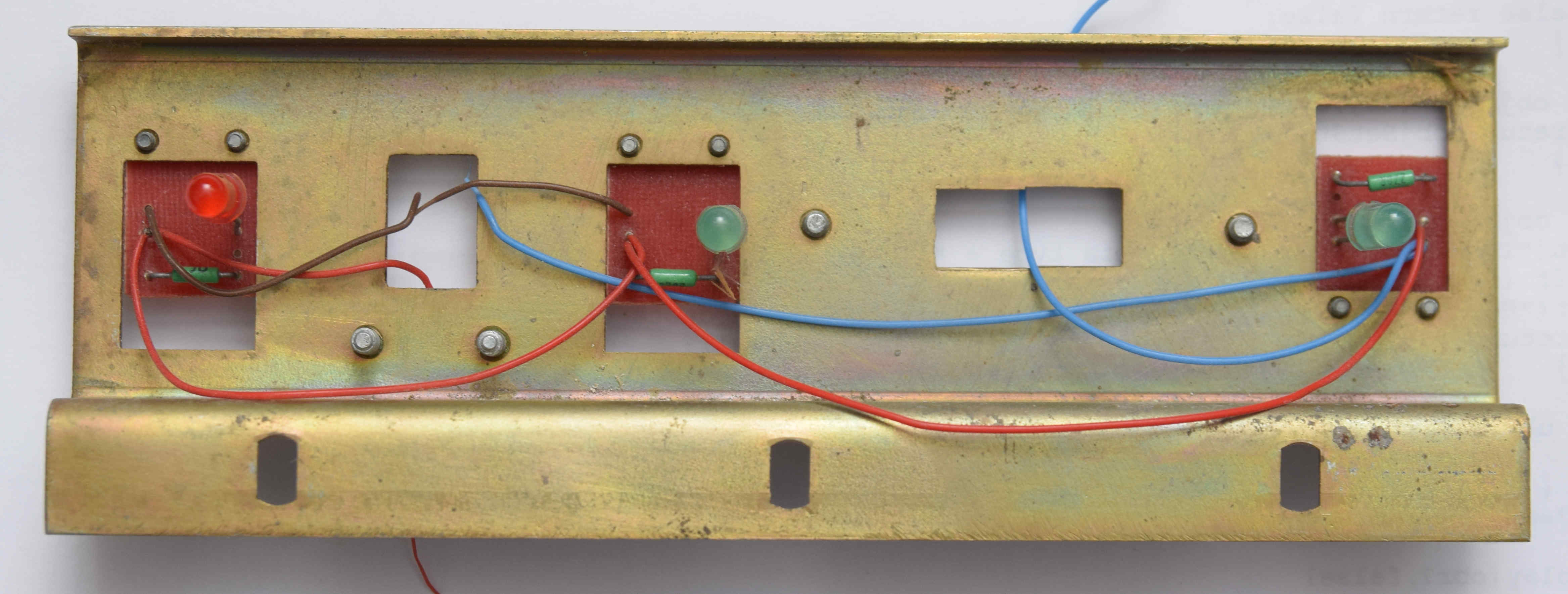

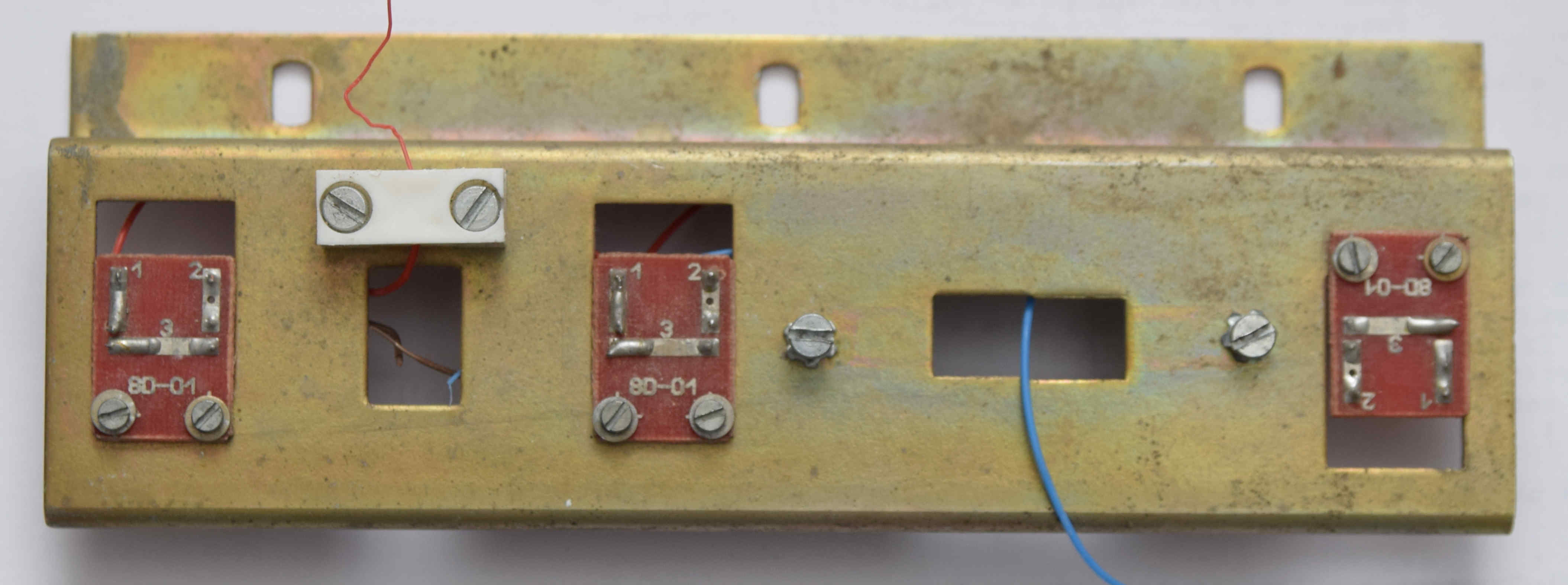

DPS 8d-01
Oskenovaná dokumentace ke stažení
Zařizení na zpracování textů, Příručka operátora 106.5MB.
Zařizení na zpracování textů, Příručka operátora, Systém pro spojování souboru 18.9MB.
Zařizení na zpracování textů, Přílohy 76.1MB.
Základní příručka pro obsluhu zařízení TEXT-01 resp. TEXT-01.M1 27.6MB.
BOOT ROM a systémová disketa
Obraz systémové diskety v RAW formátu
Extrahované soubory ze systémové diskety
