PP-01
Obsah:
- Úvod
- Odkazy
- Technický popis
- Technický popis, verze ke stažení

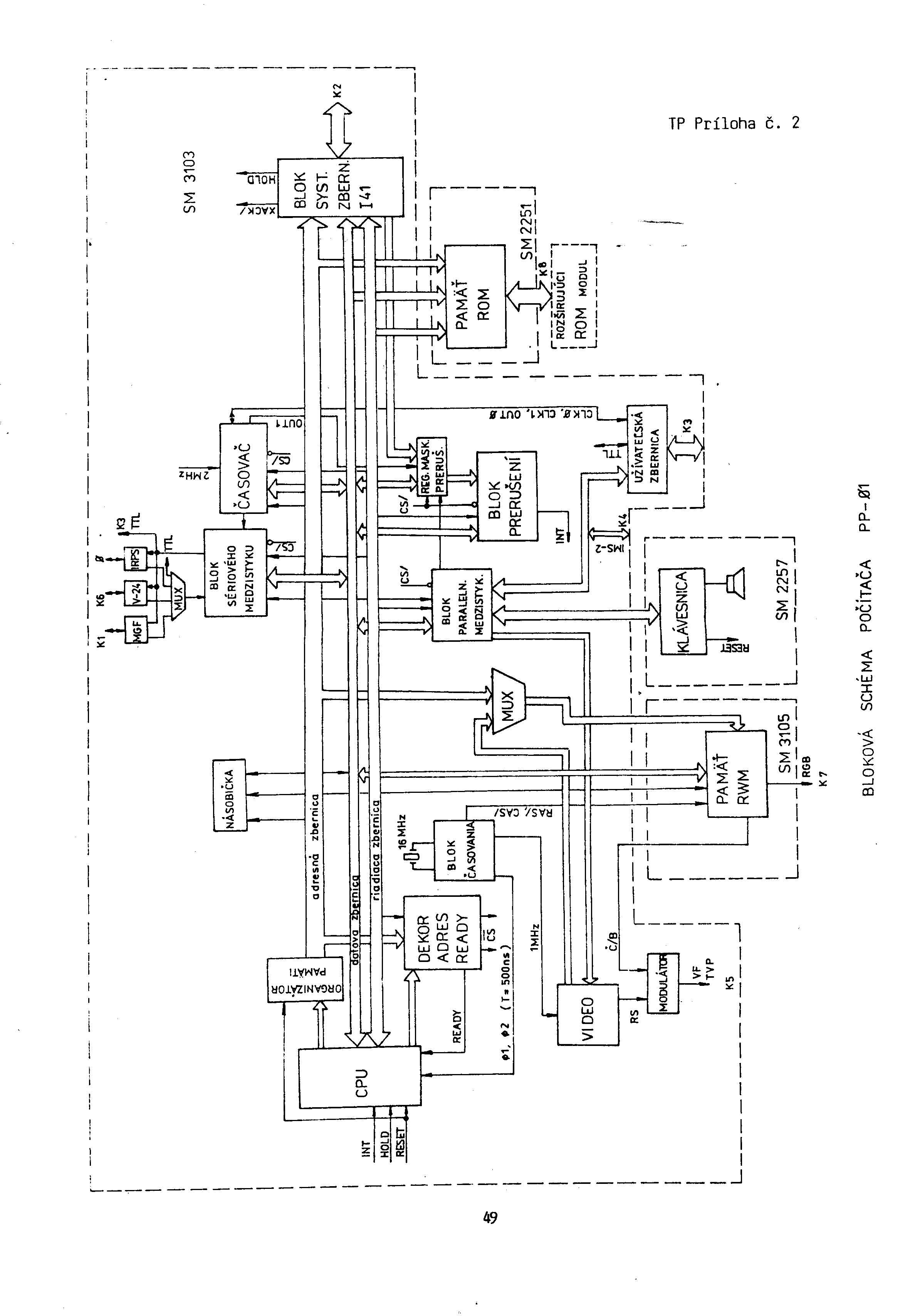

- Schéma počítače
- Schéma RWM
- Schéma EPROM
- Schéma klávesnice
- Technické porno
Úvod
Odkazi

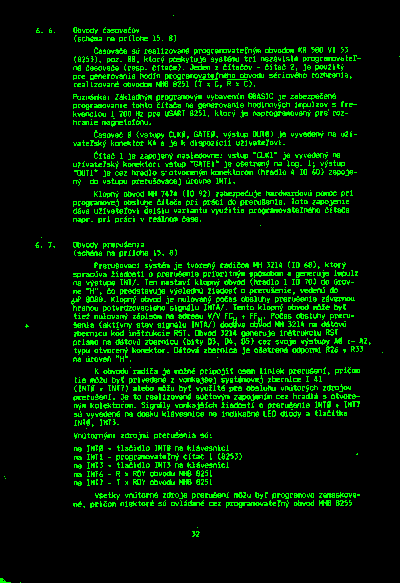

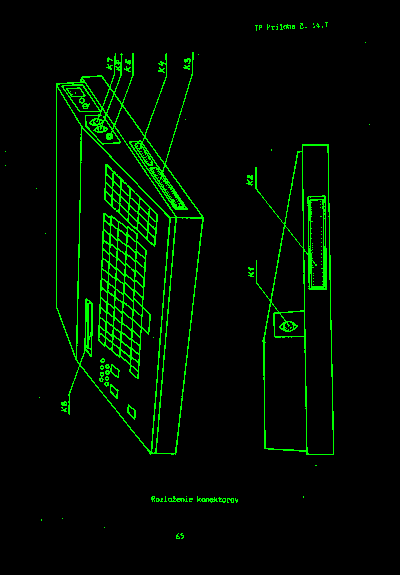

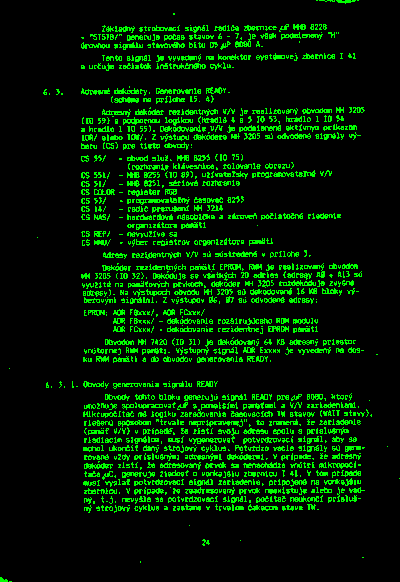

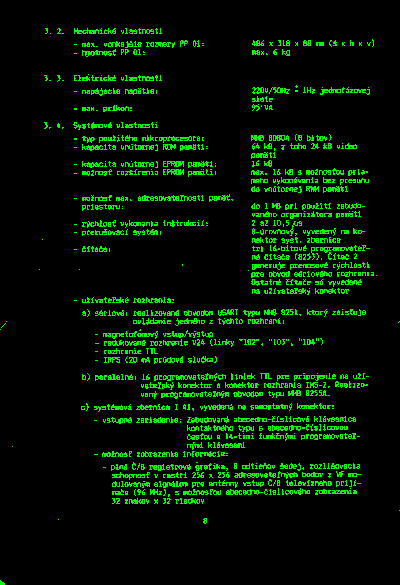

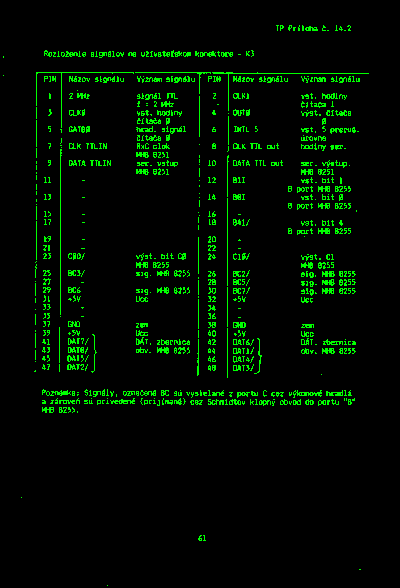

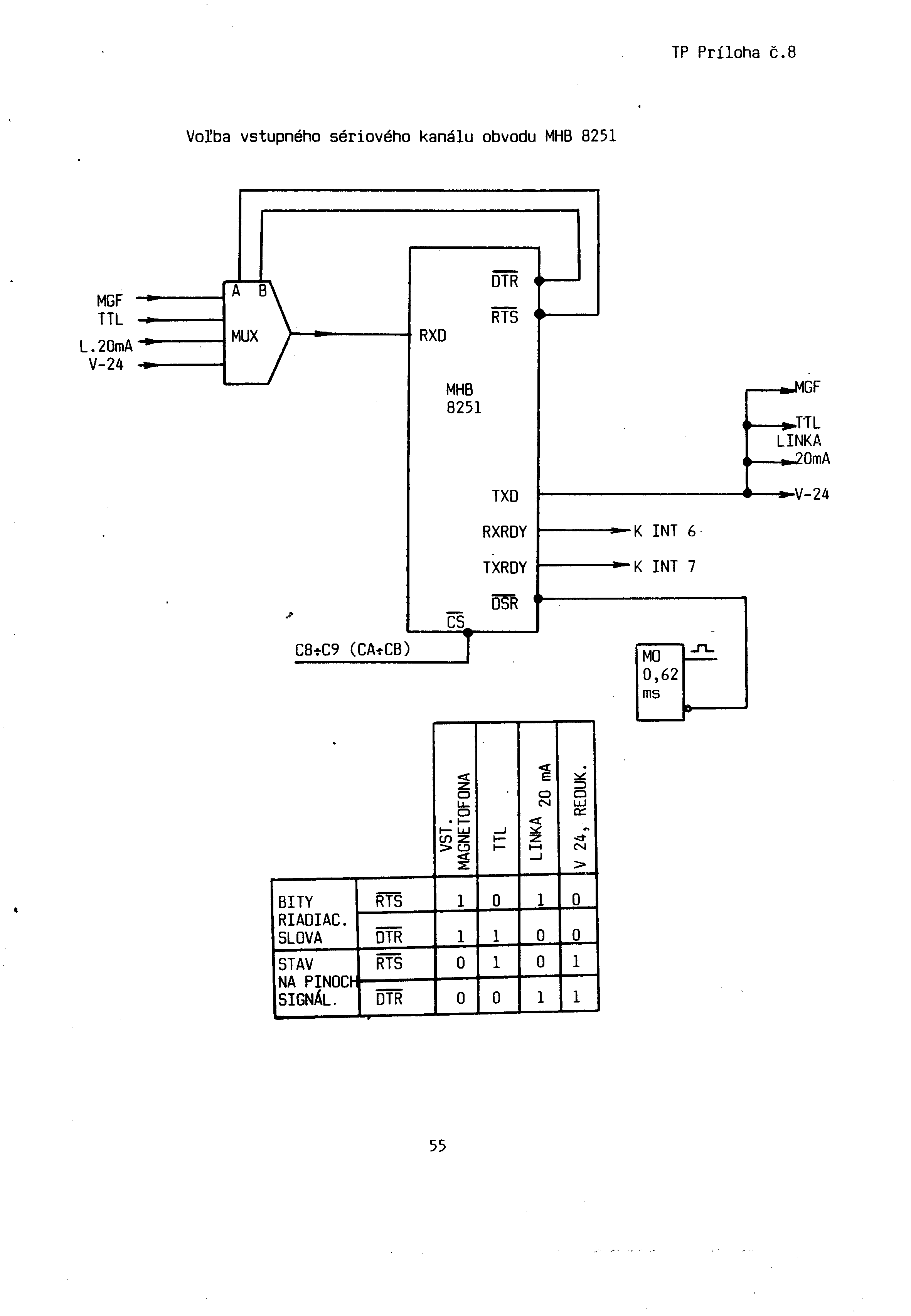

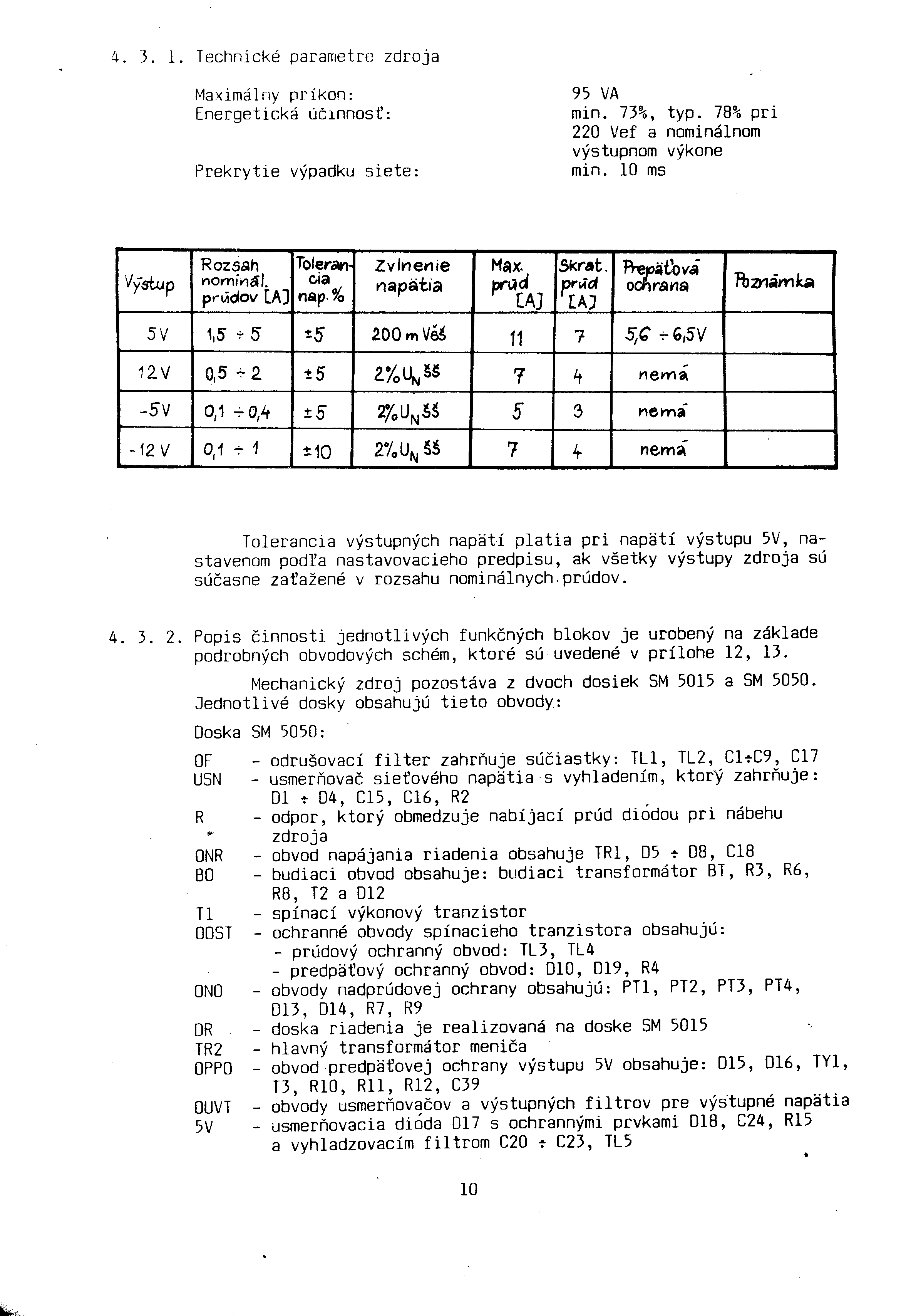

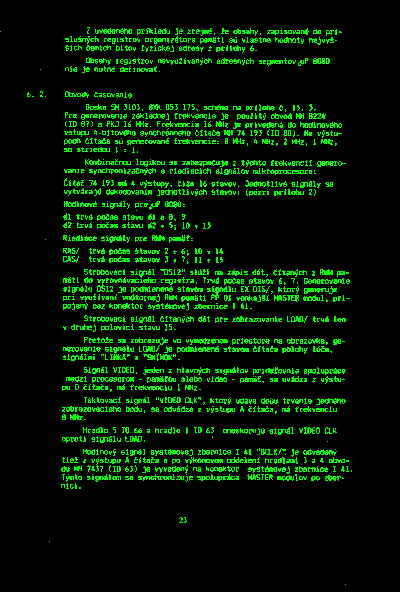

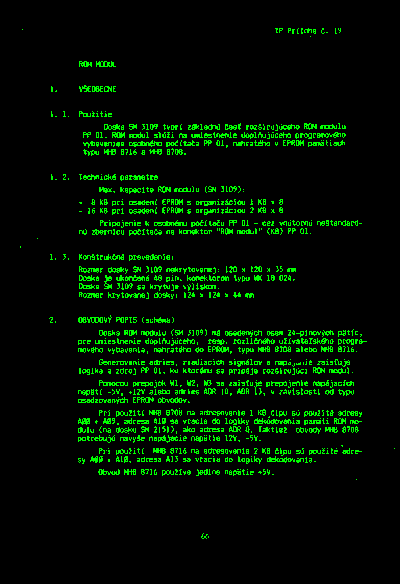

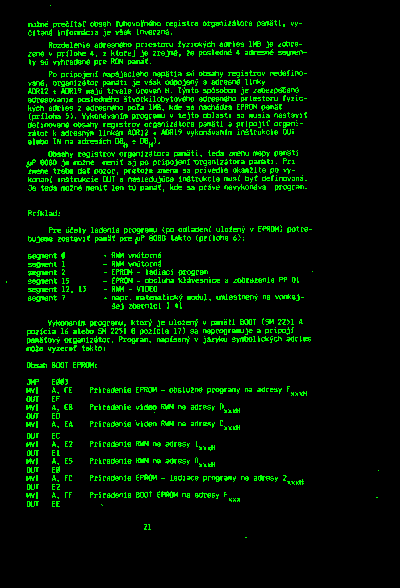

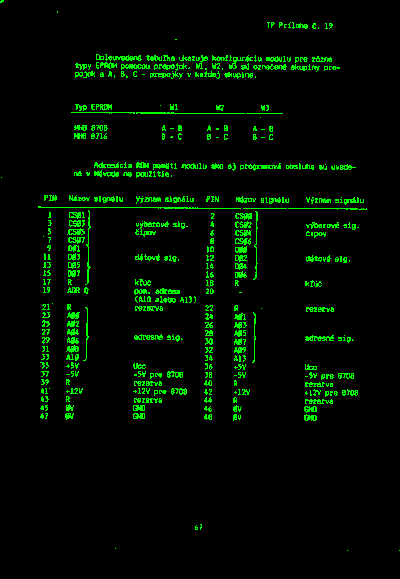

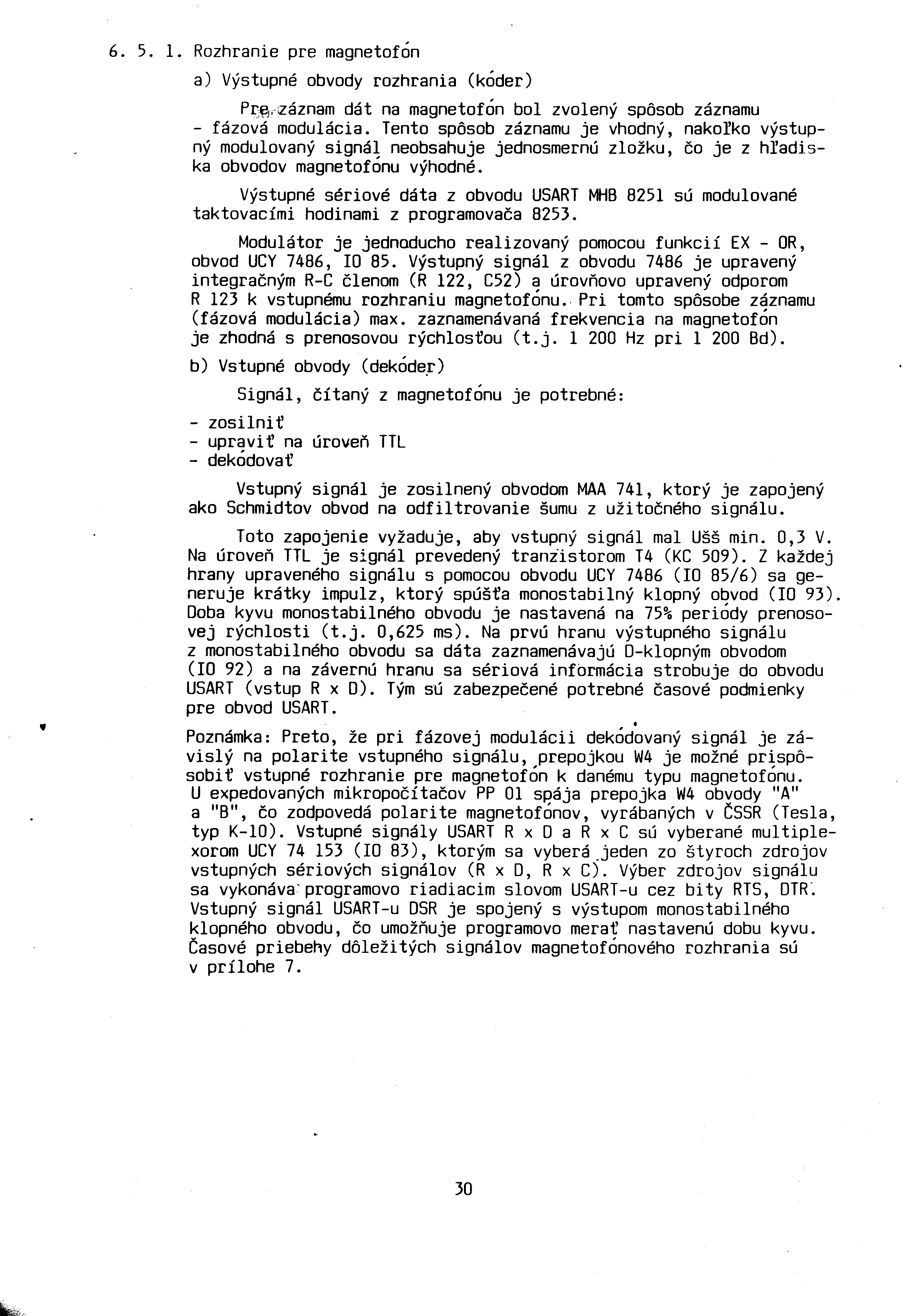

Technický popis

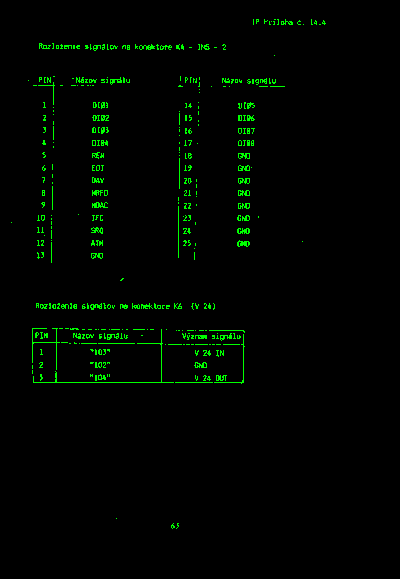

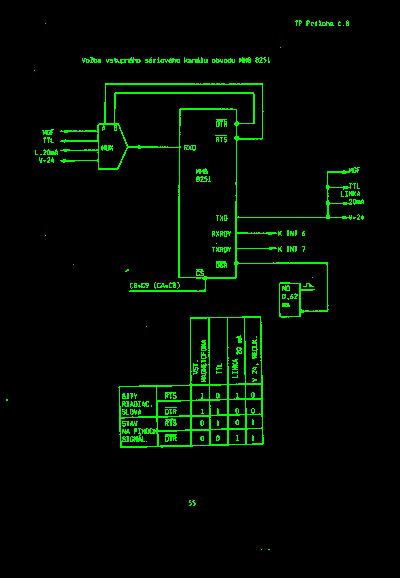

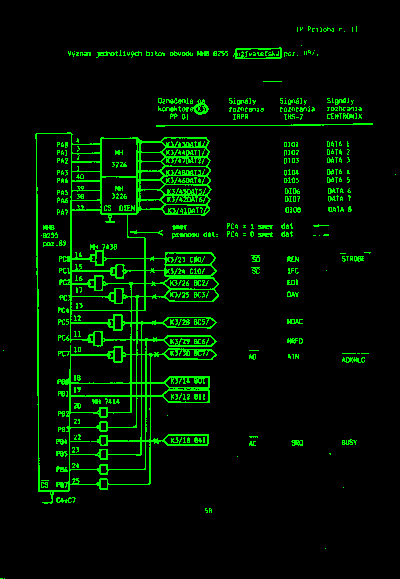

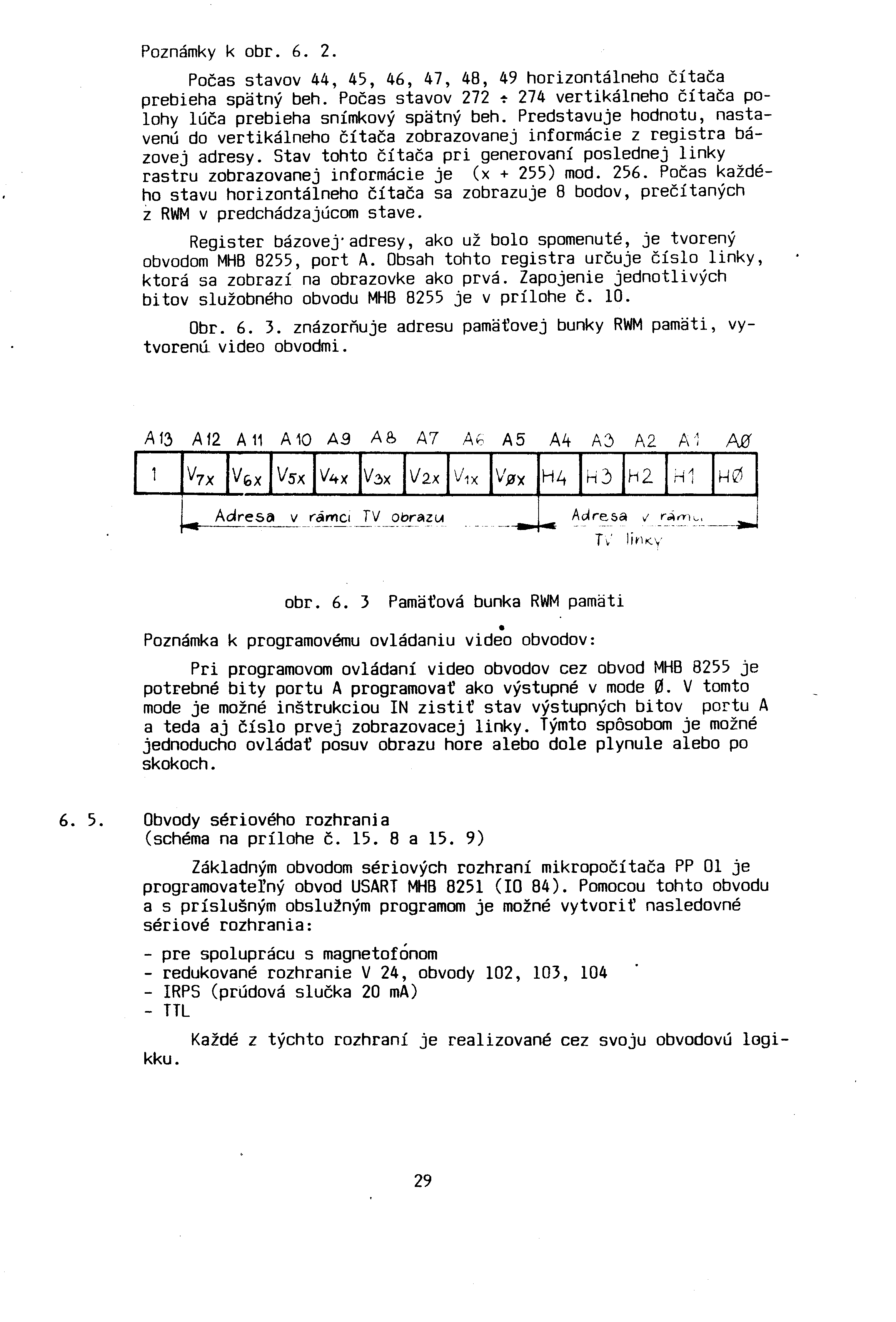

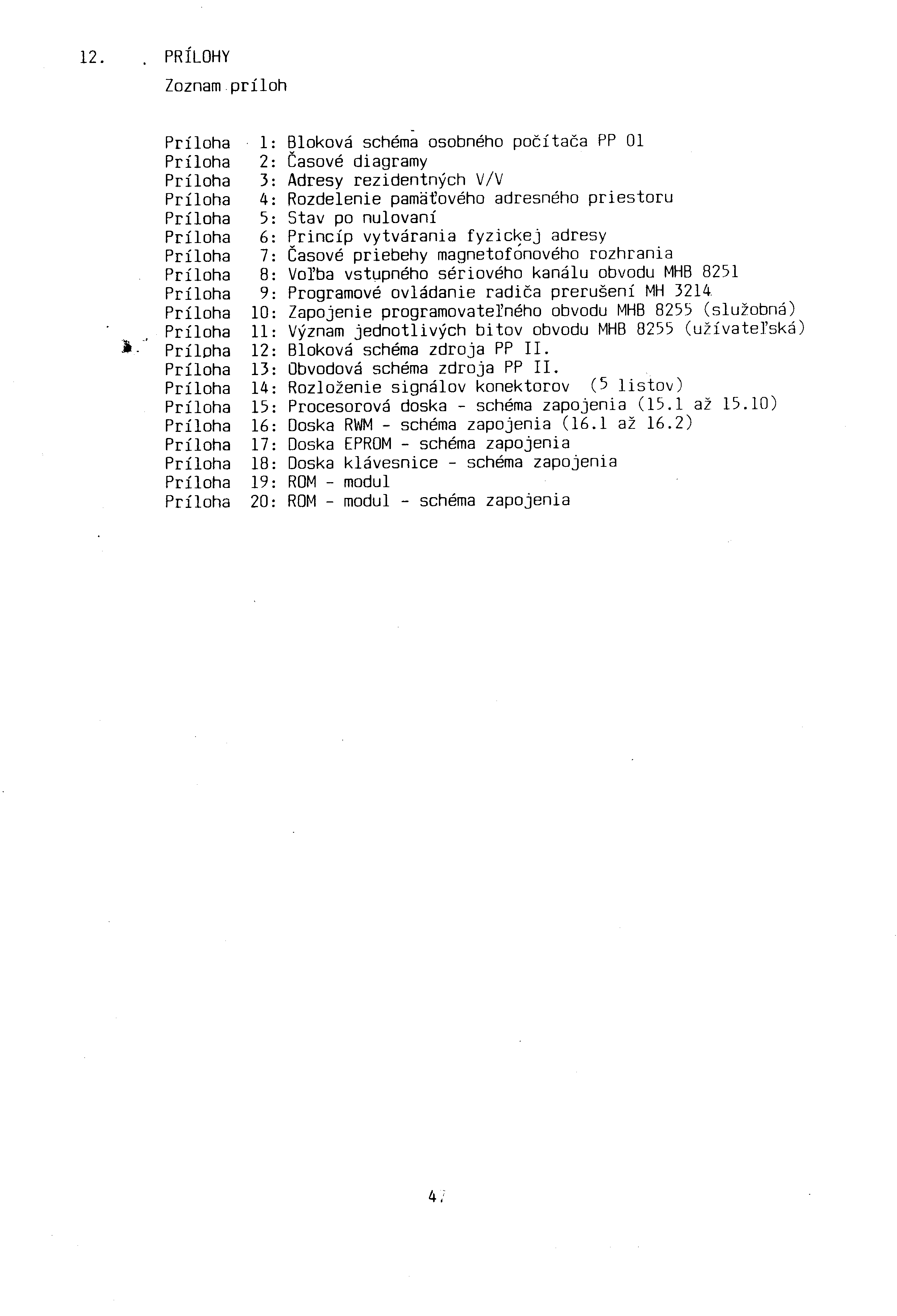

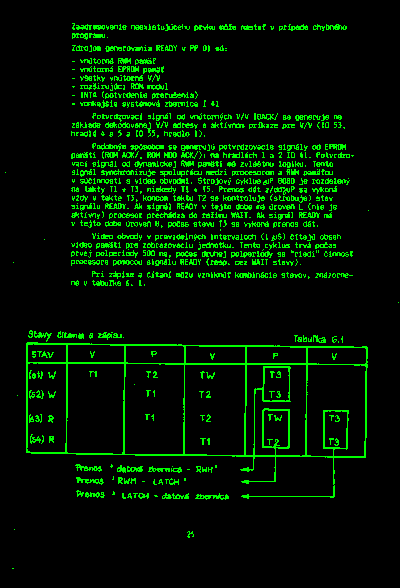

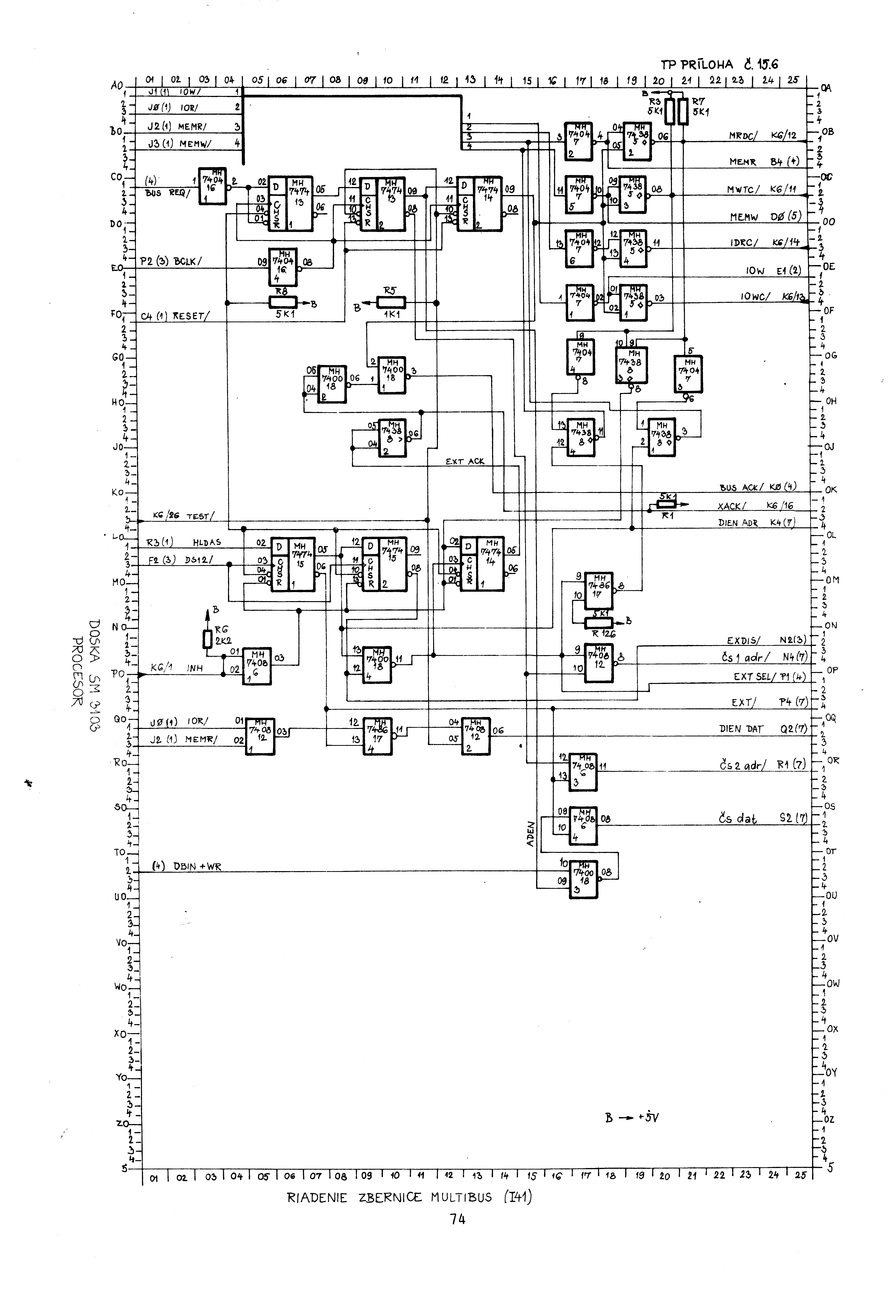

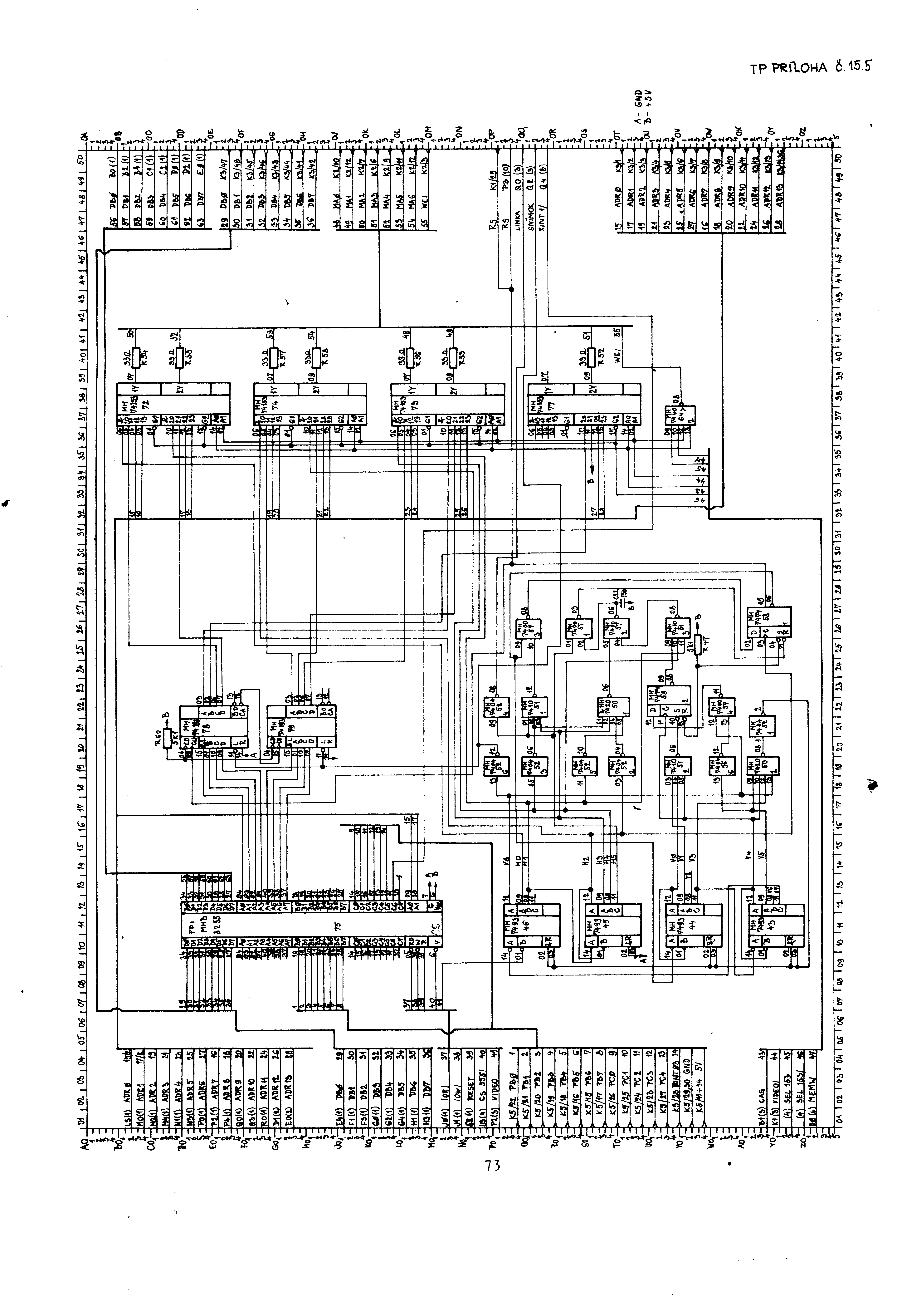

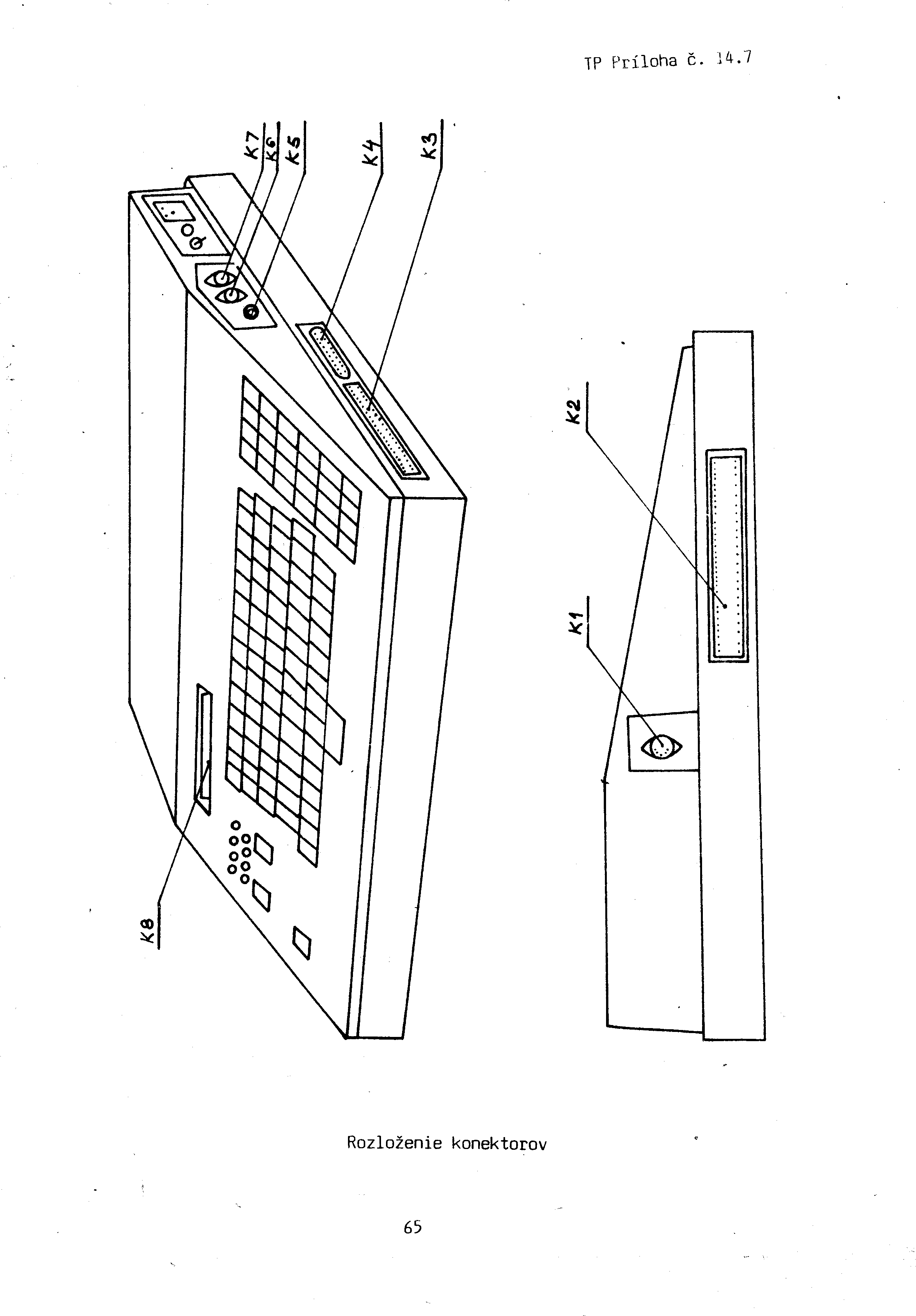

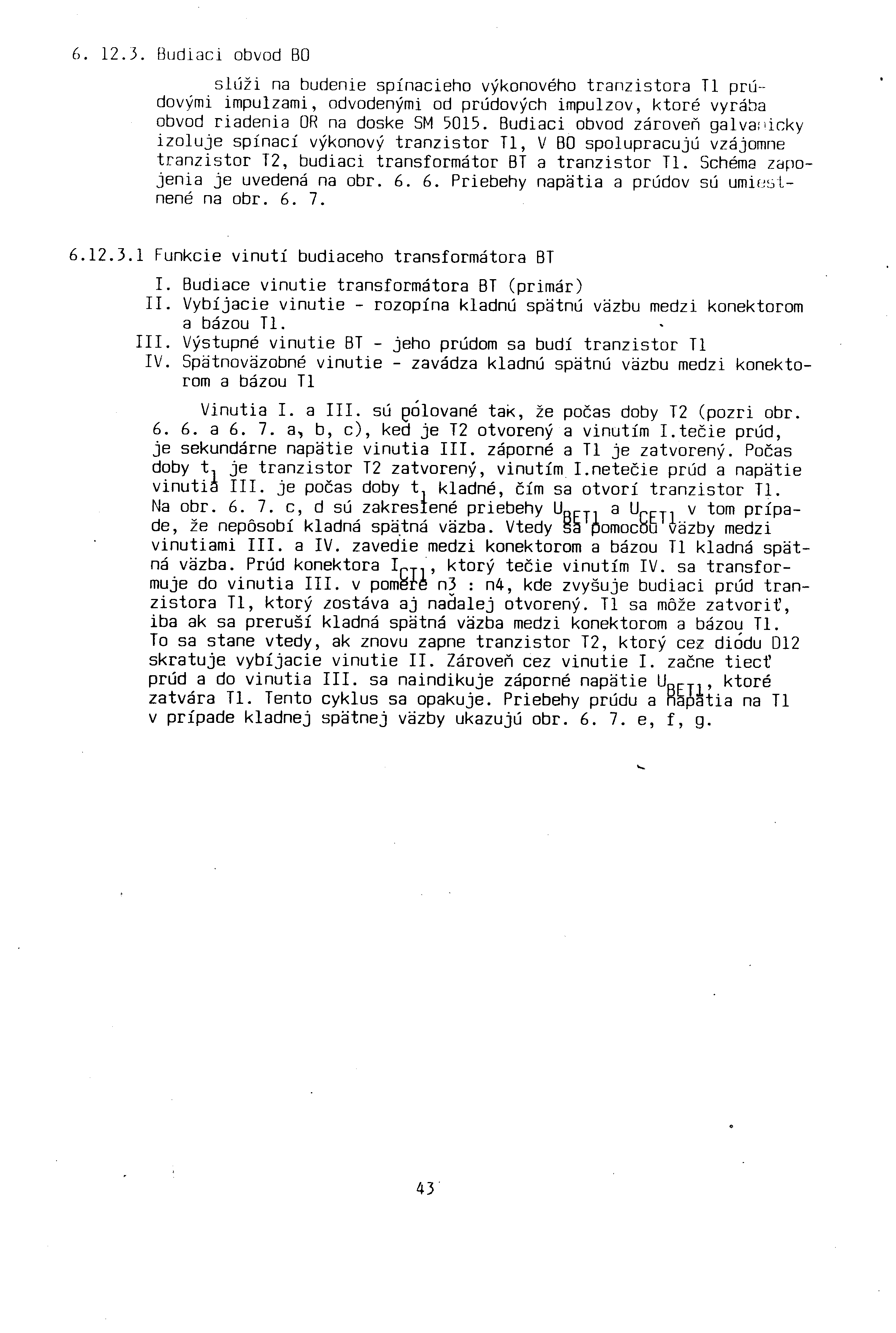

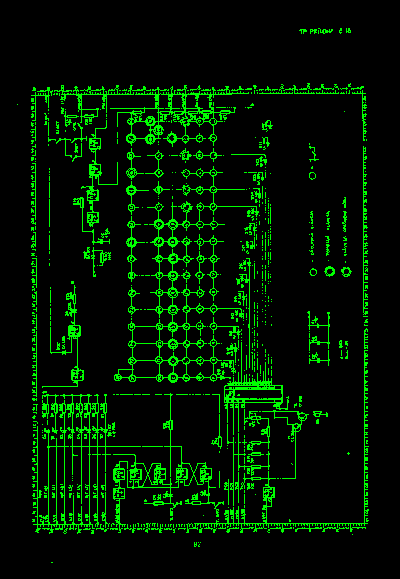

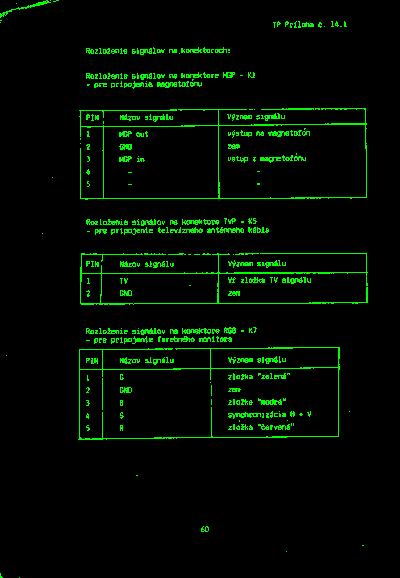

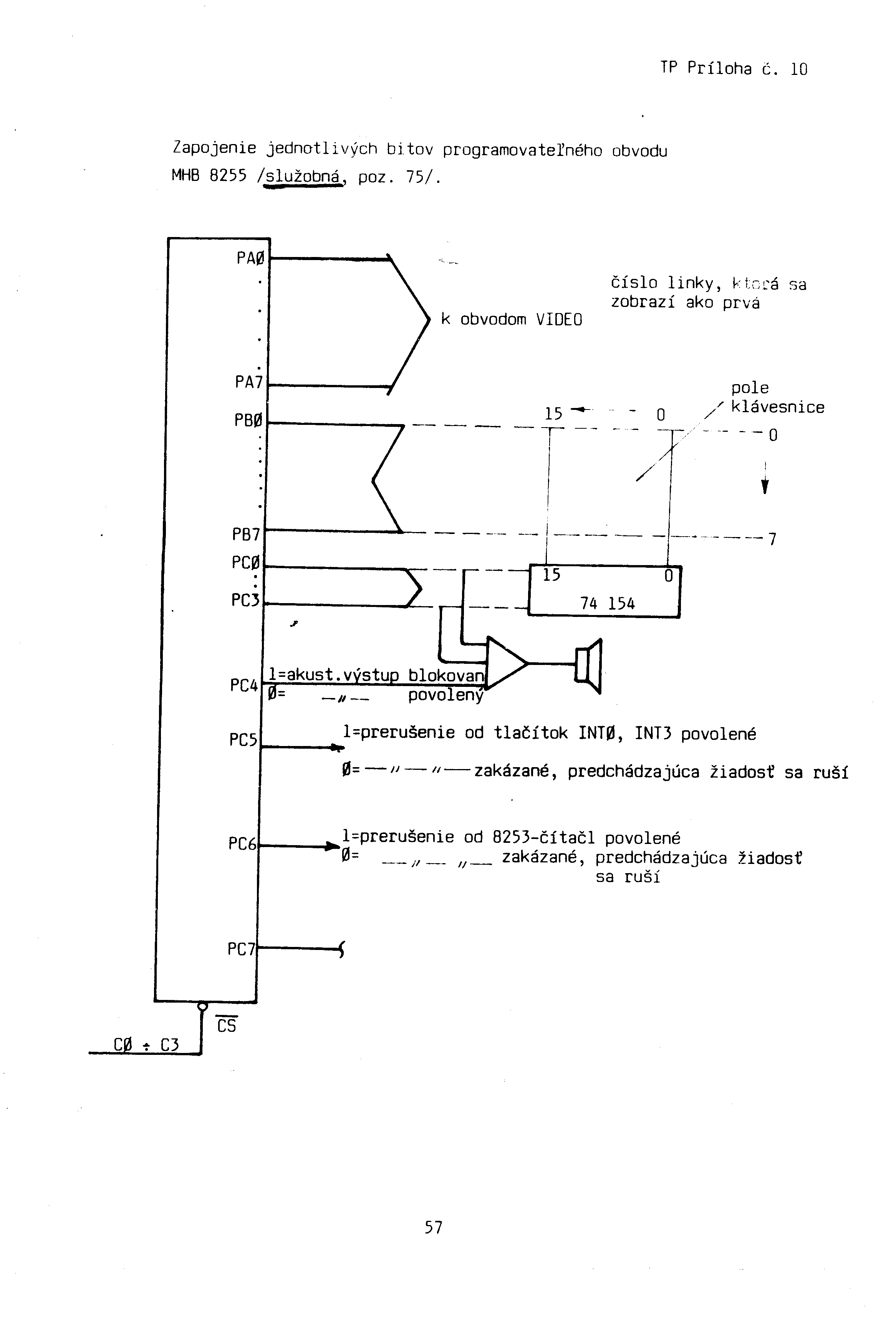

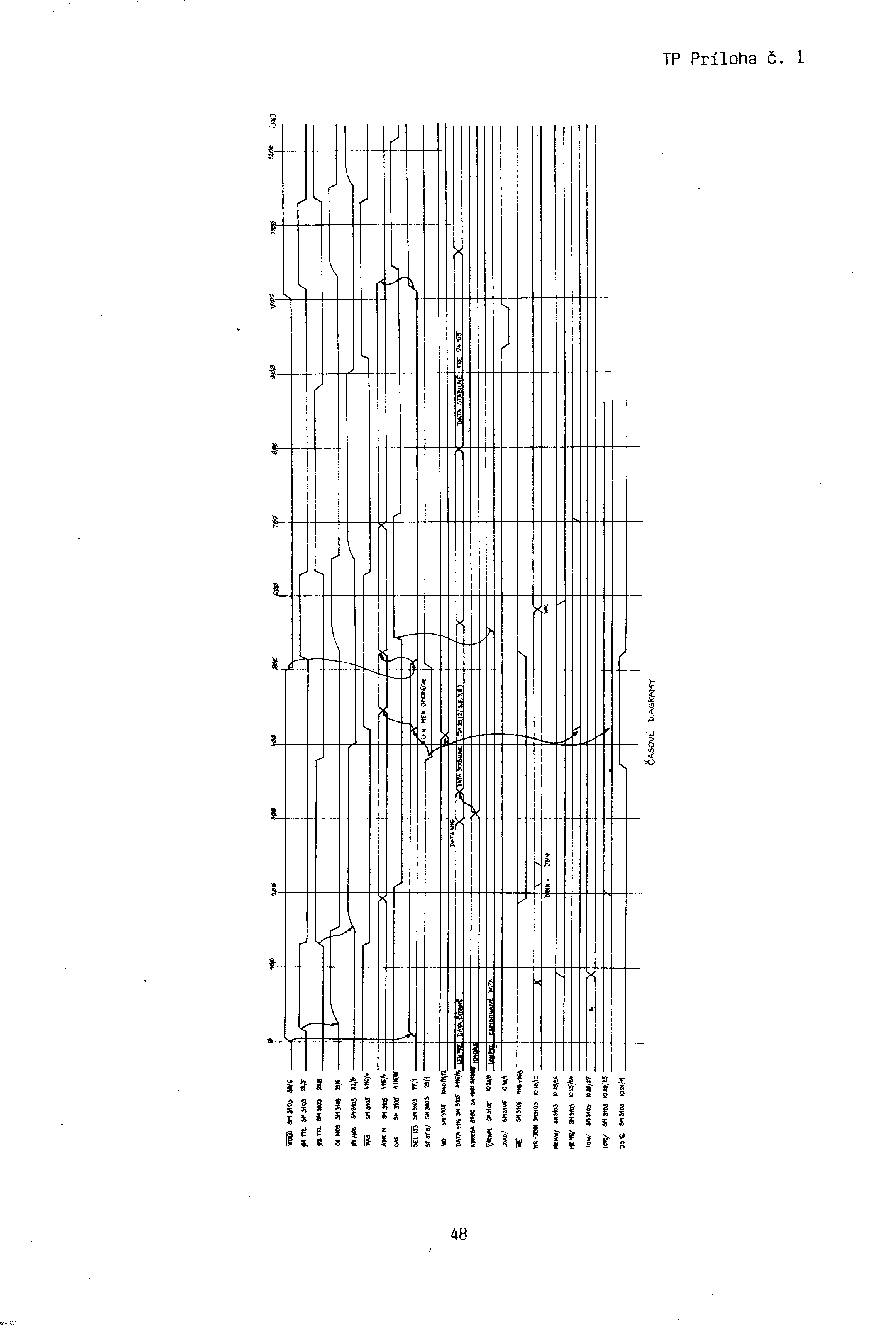

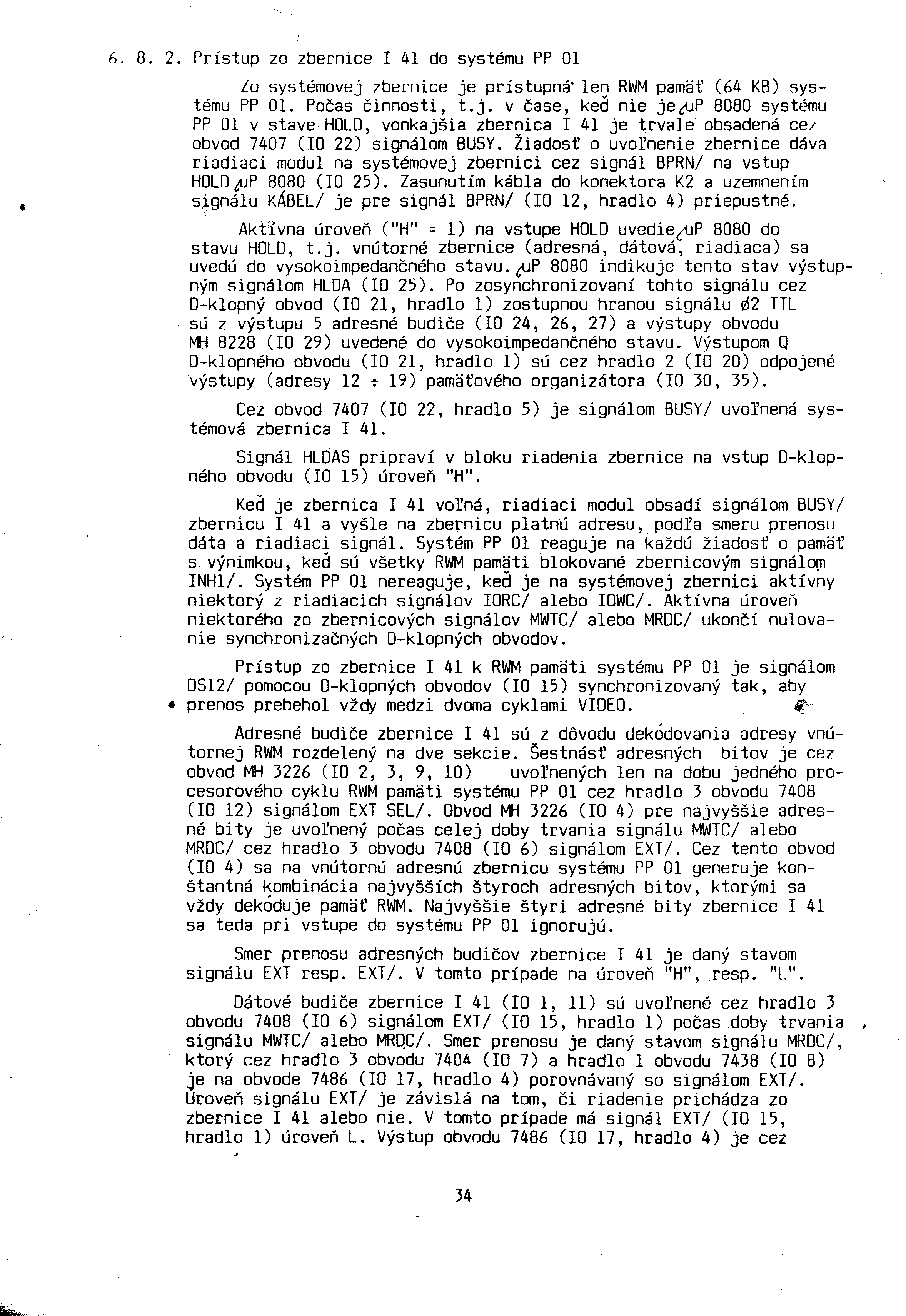

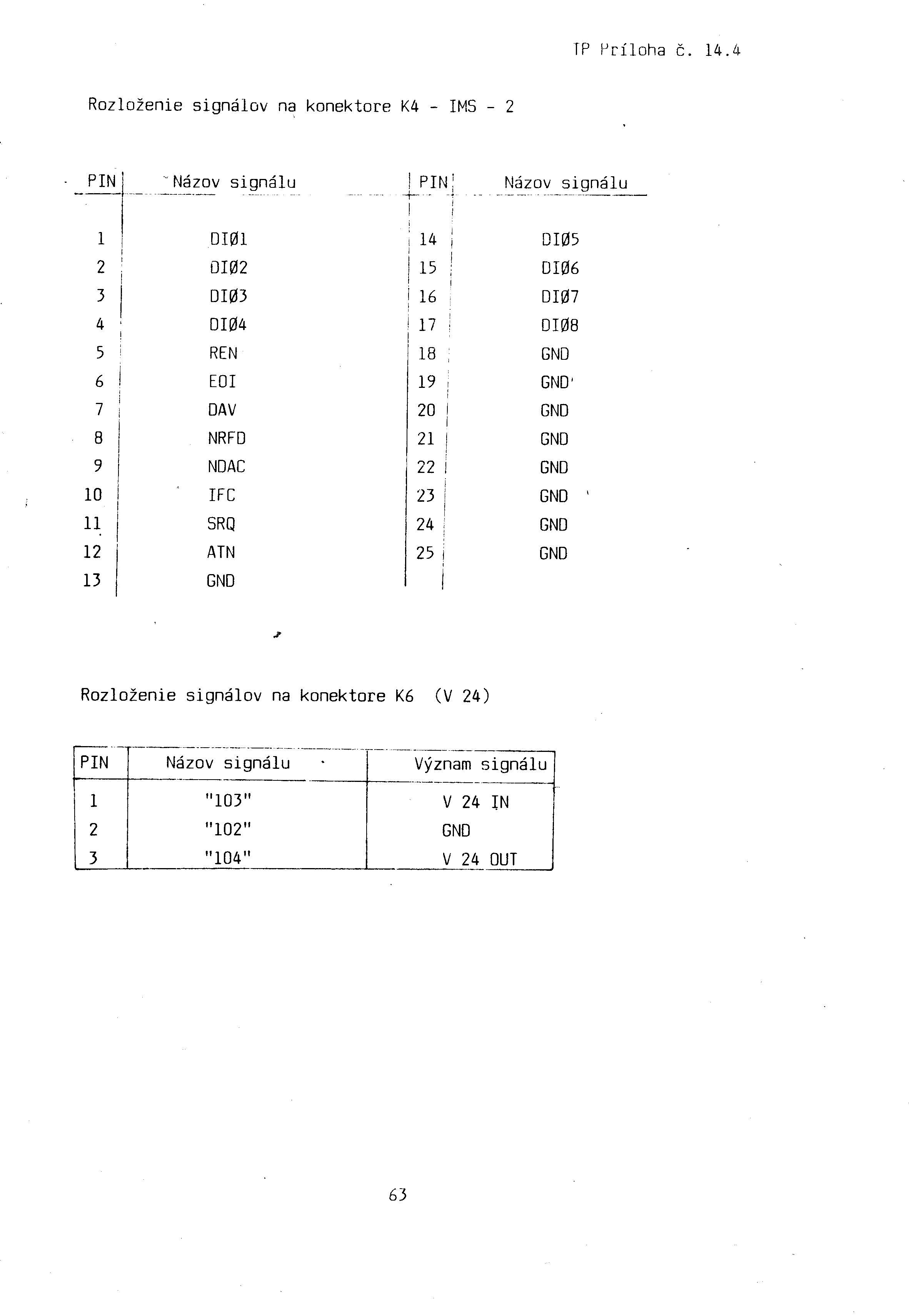

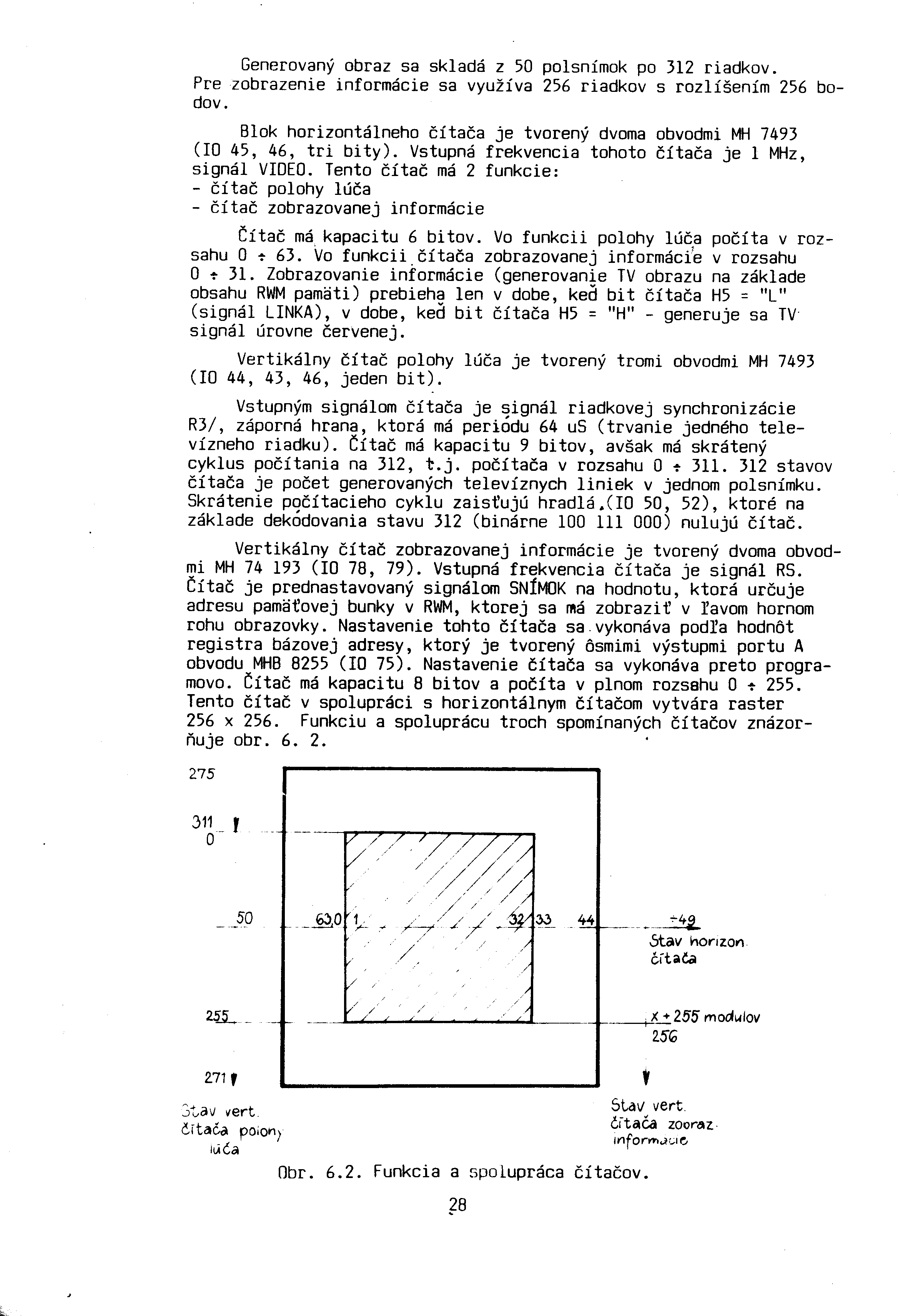

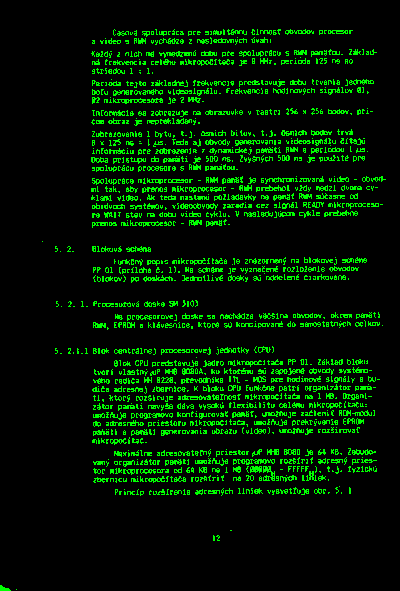

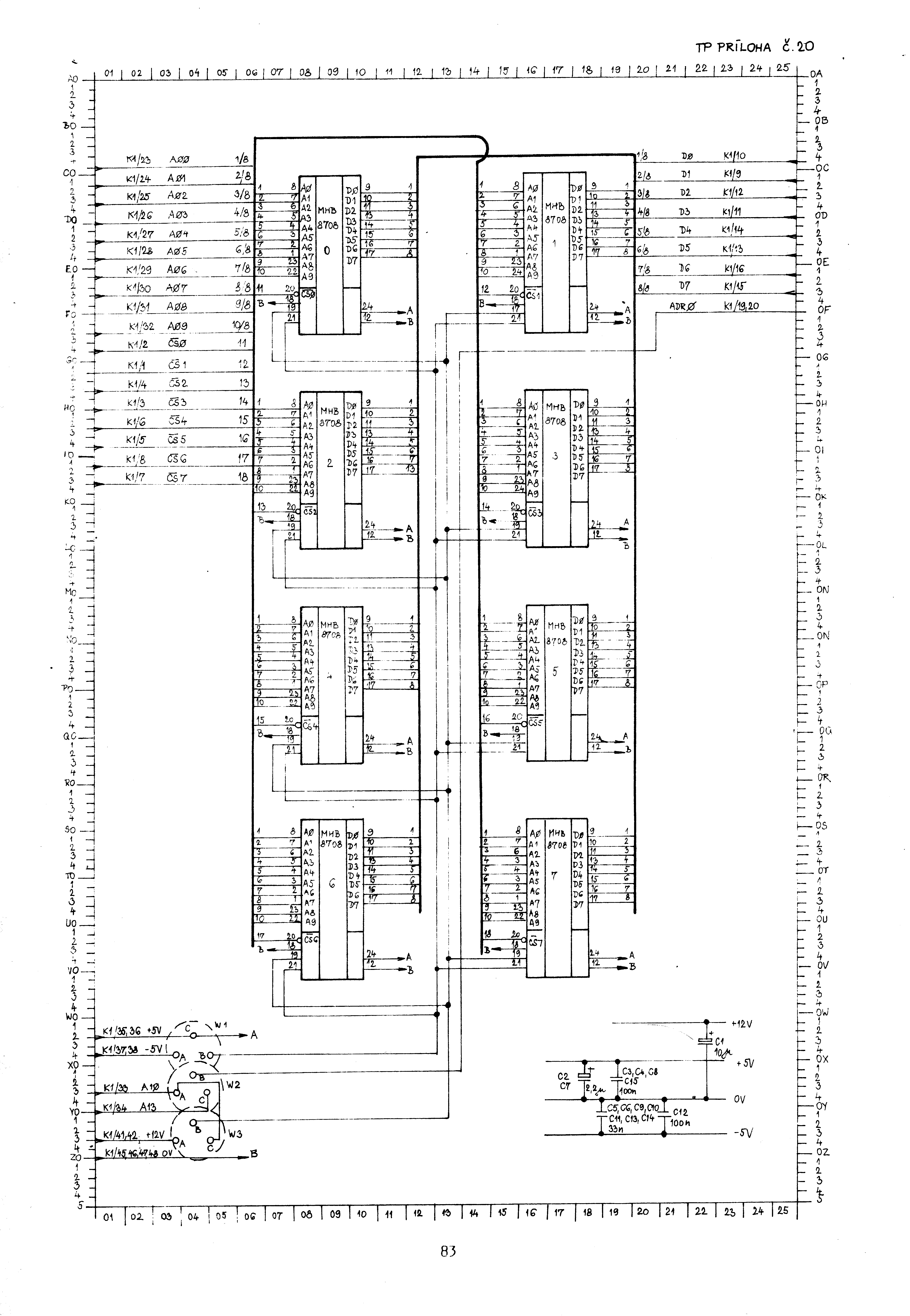

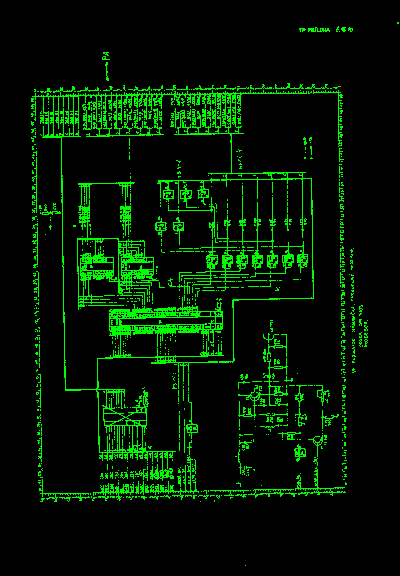

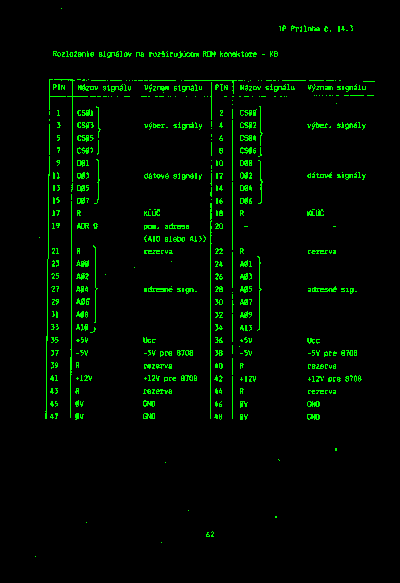

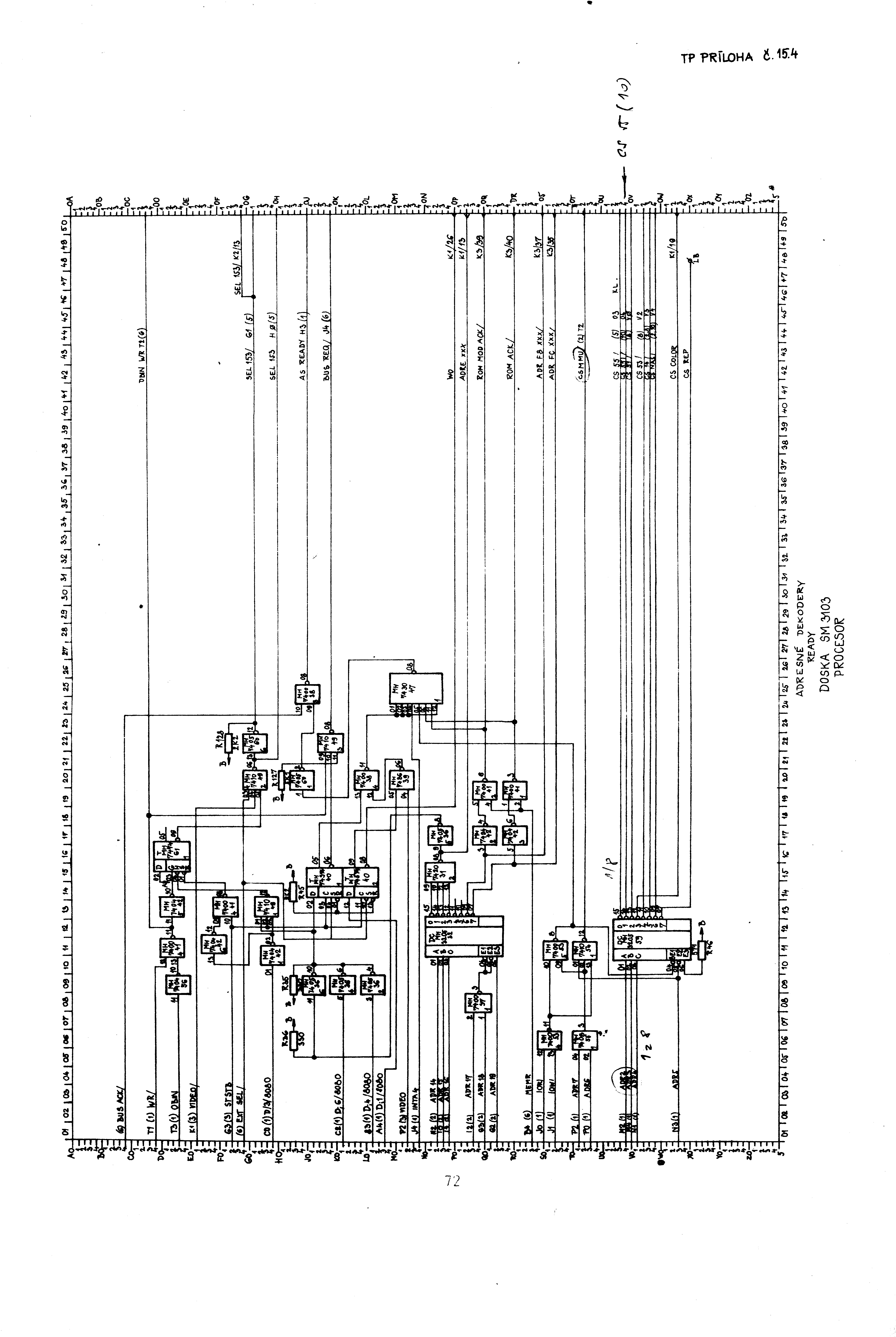

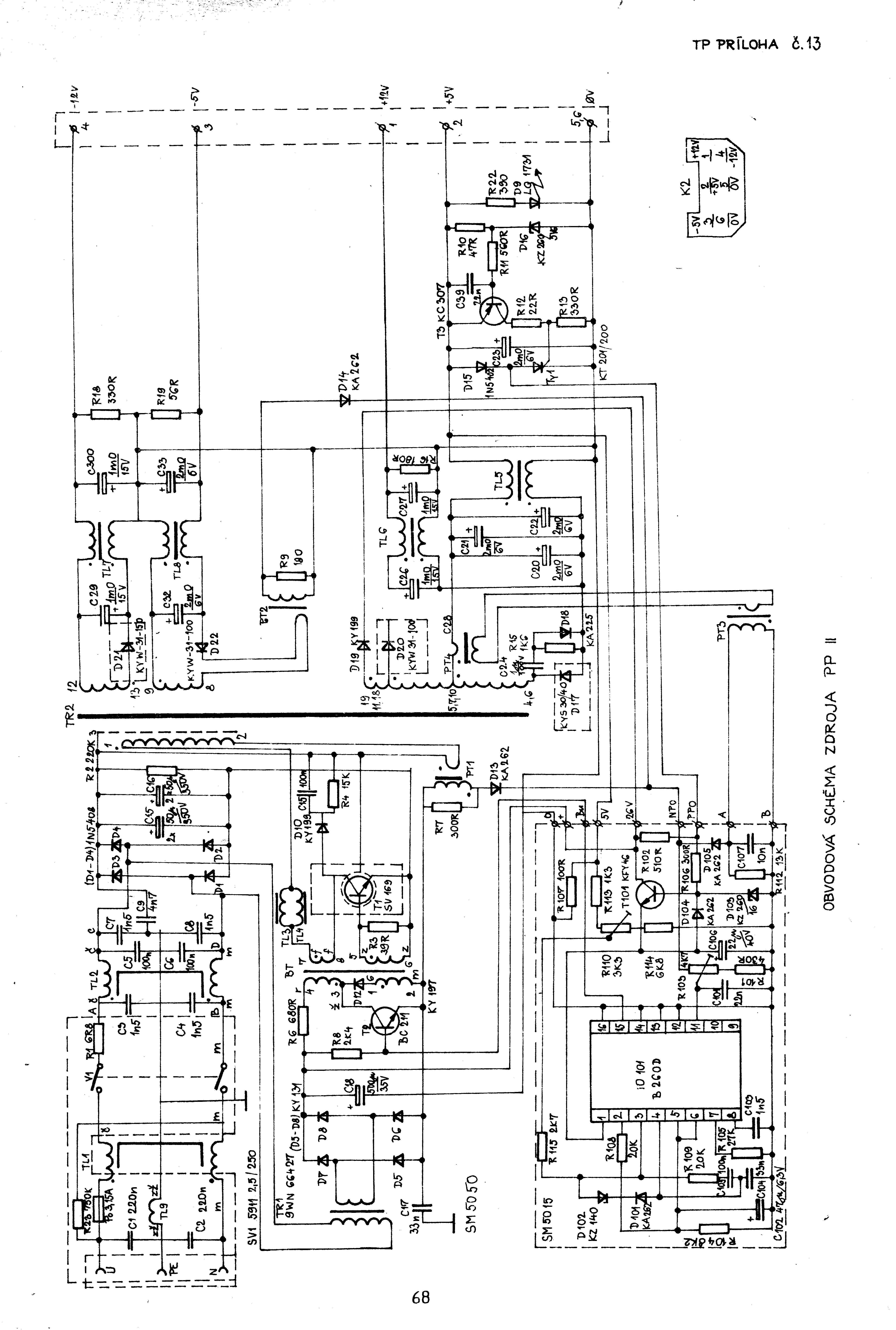

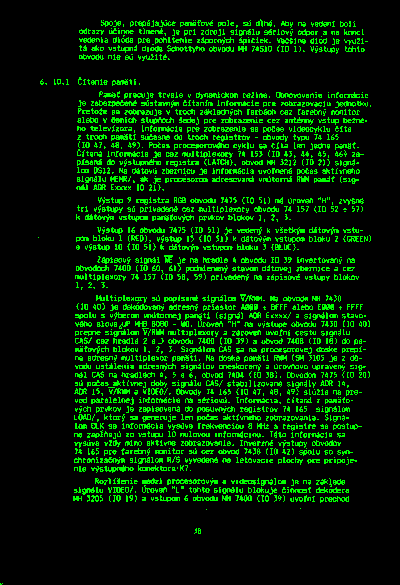

Technický popis, verze ke stažení

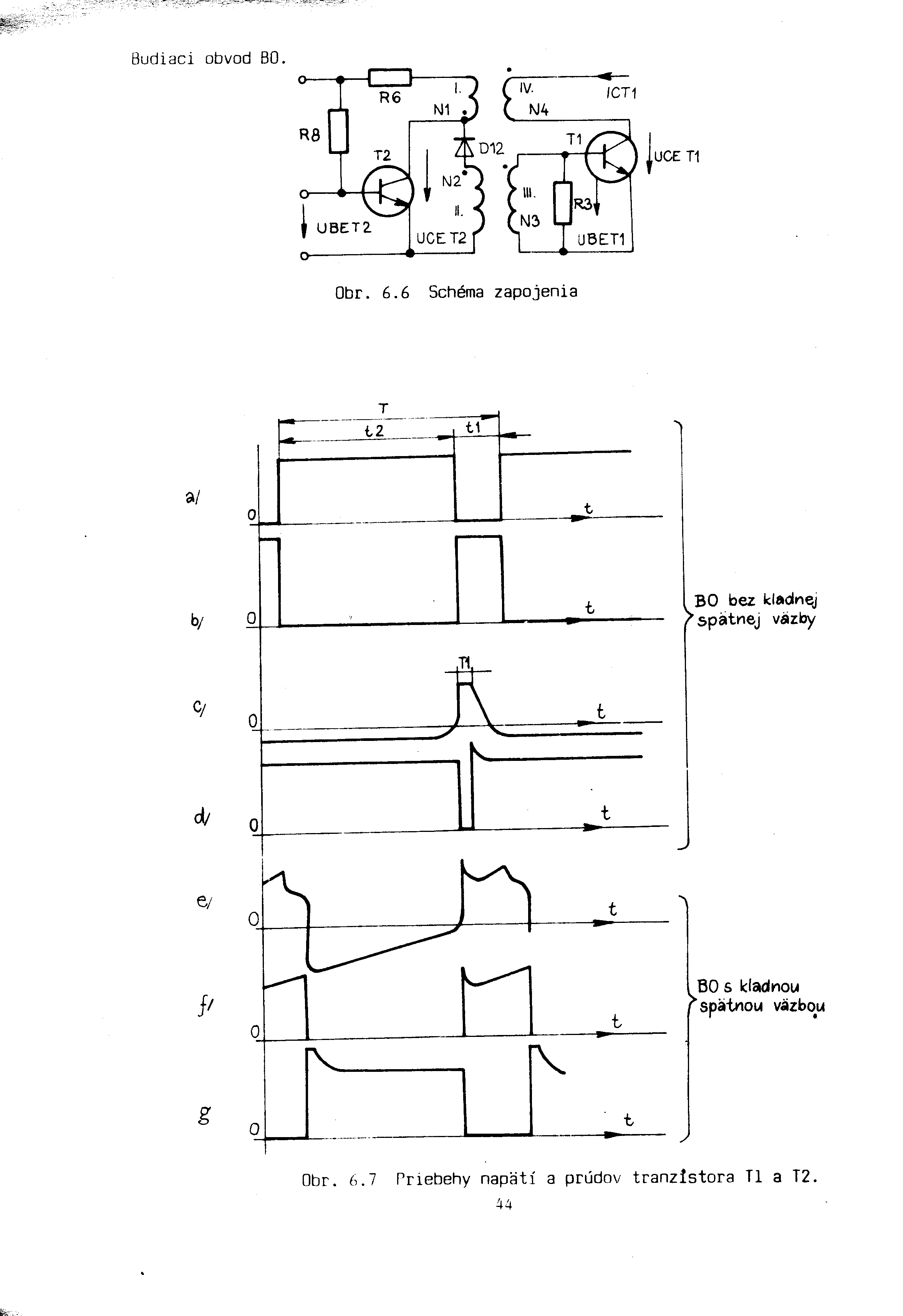

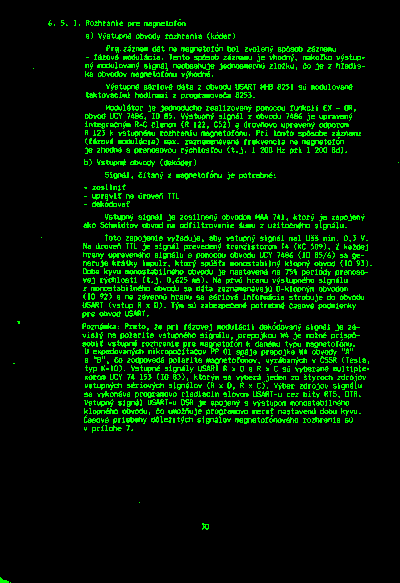

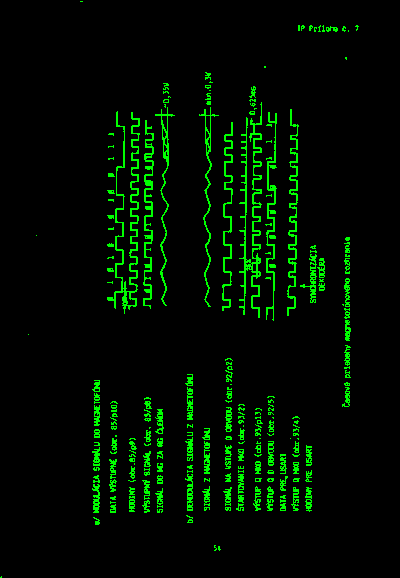

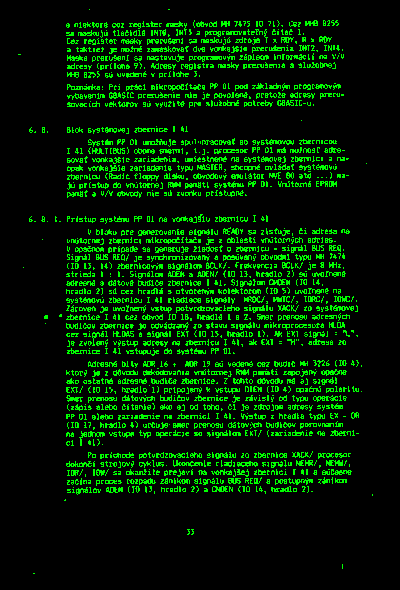

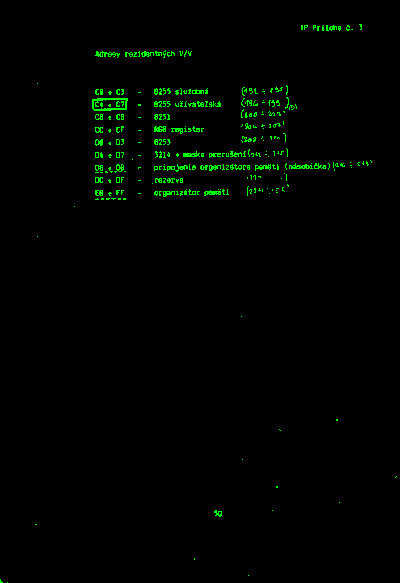

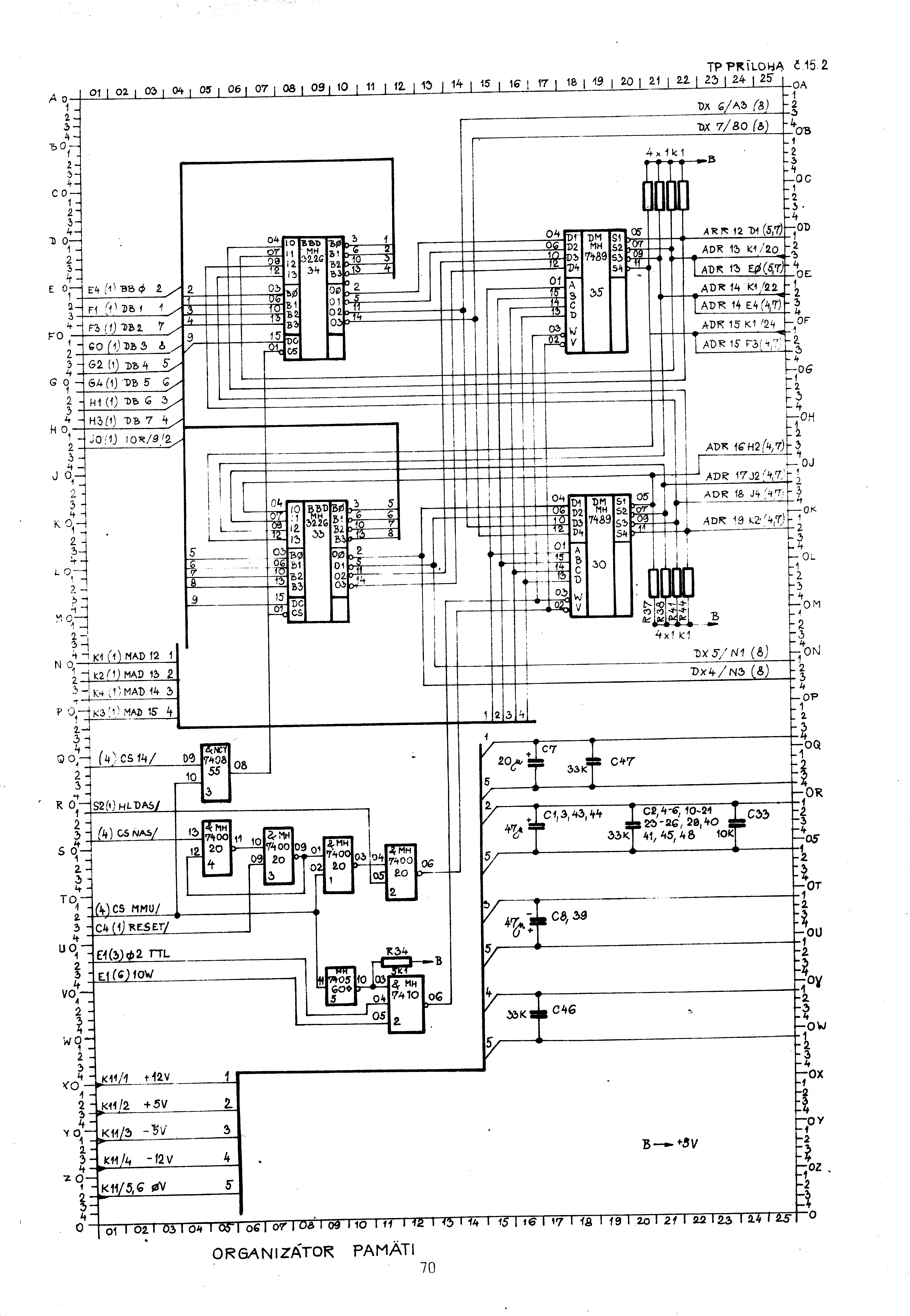

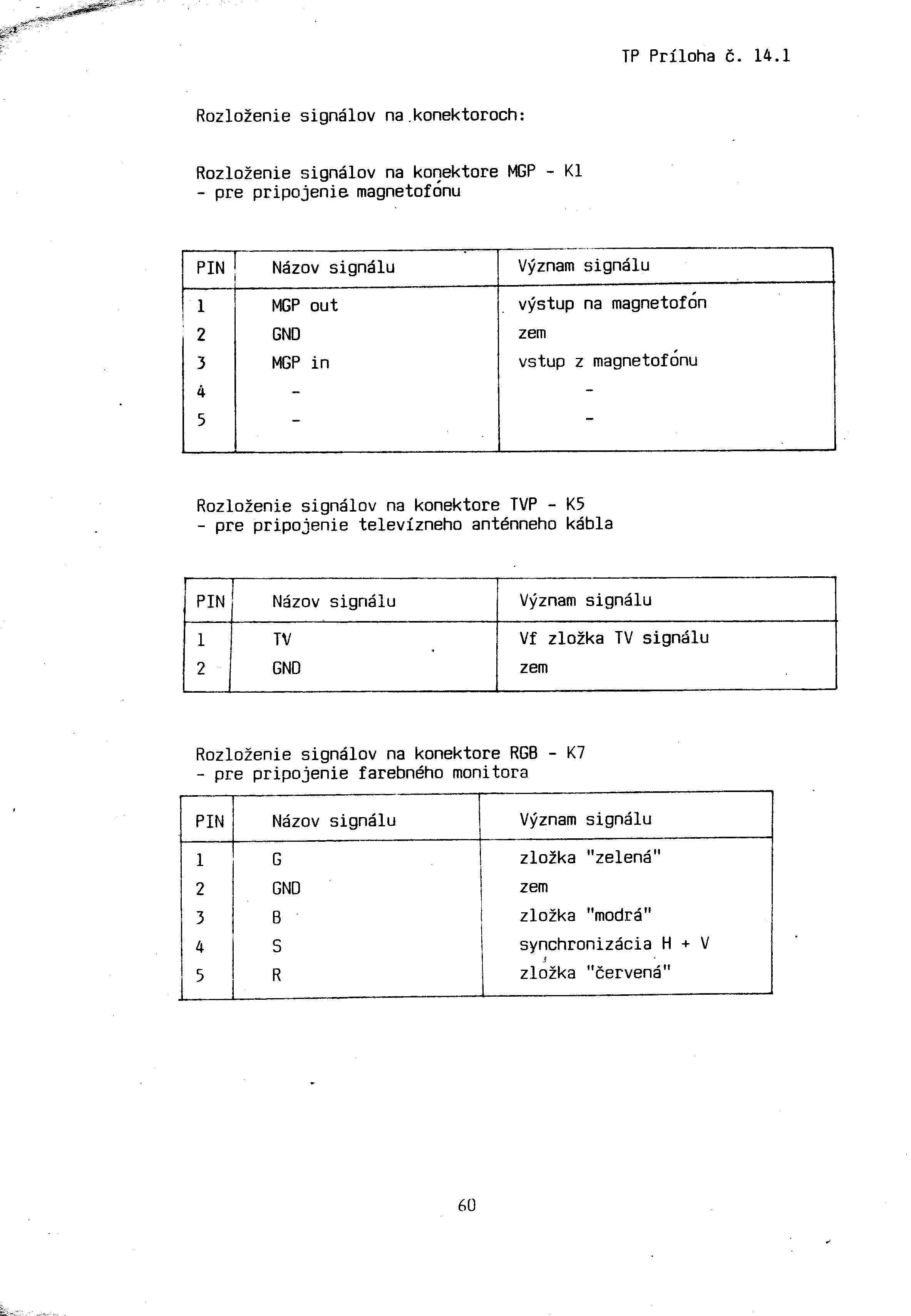

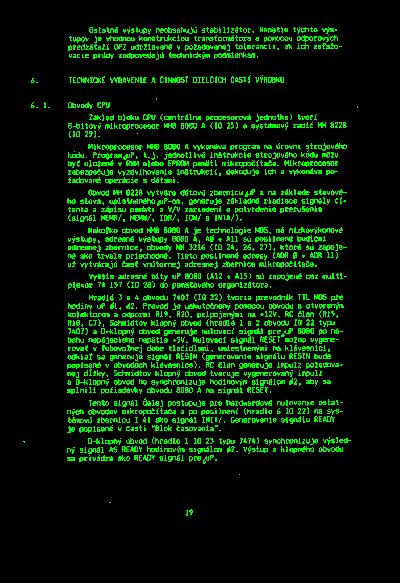

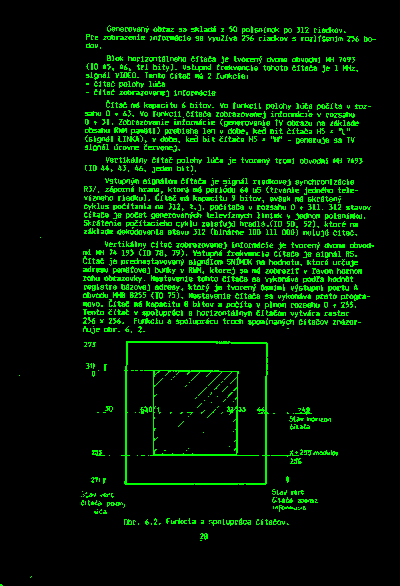

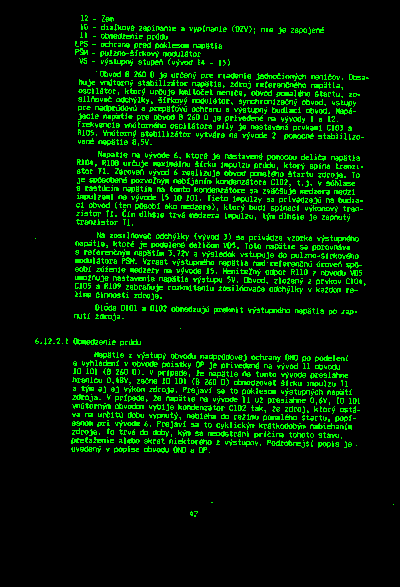

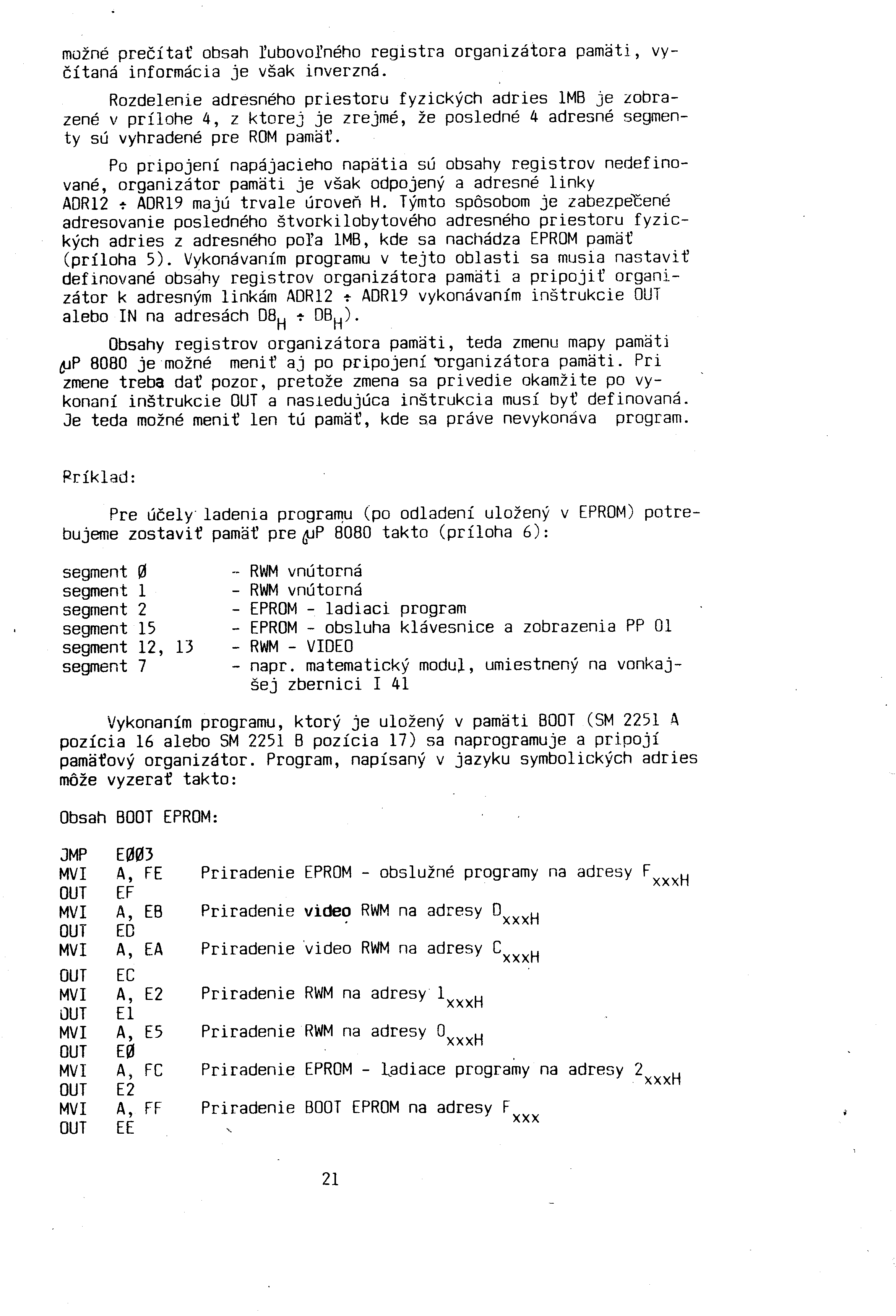

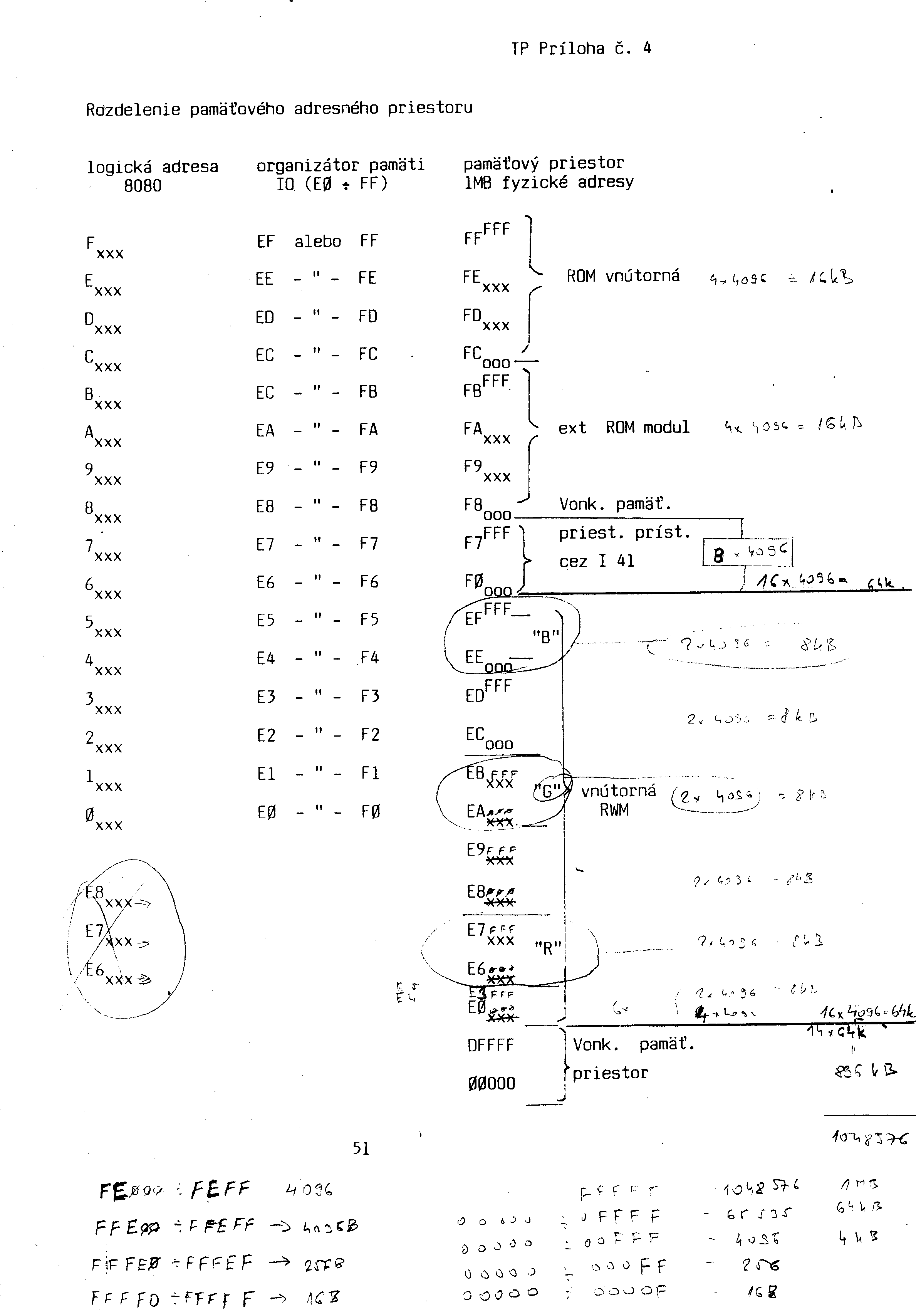

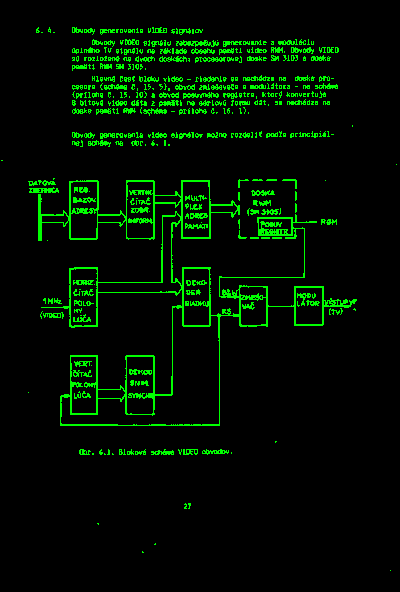

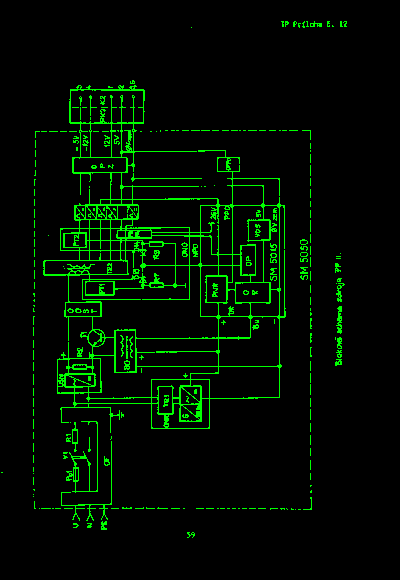

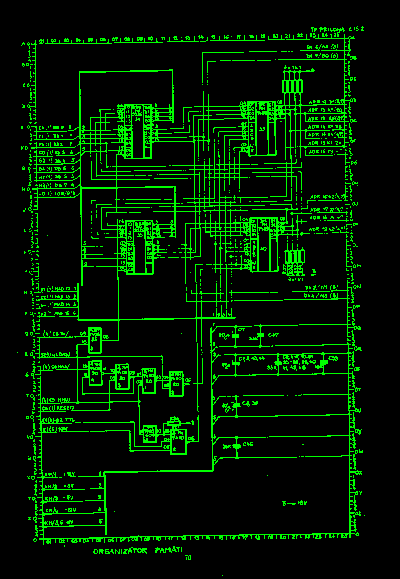

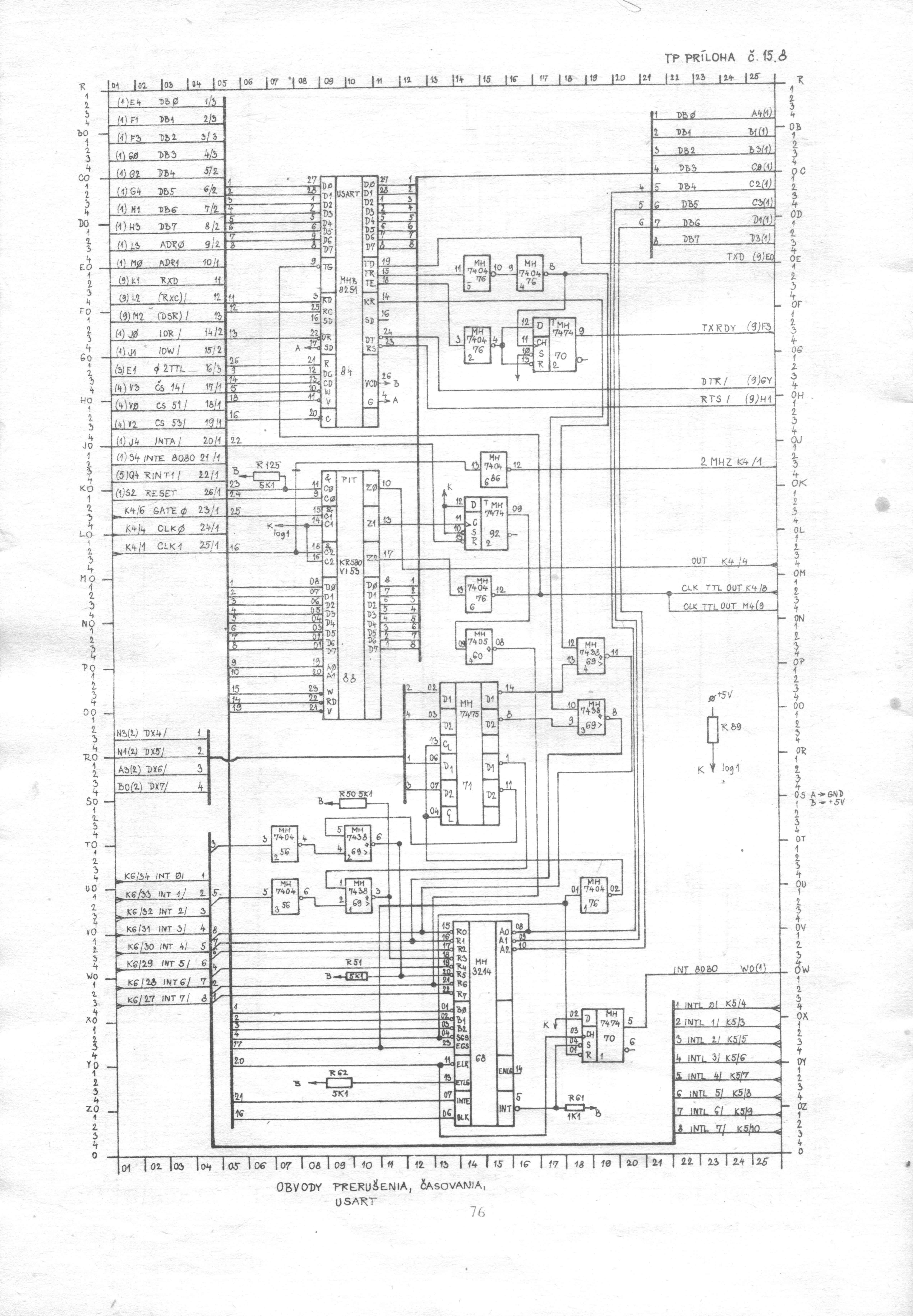

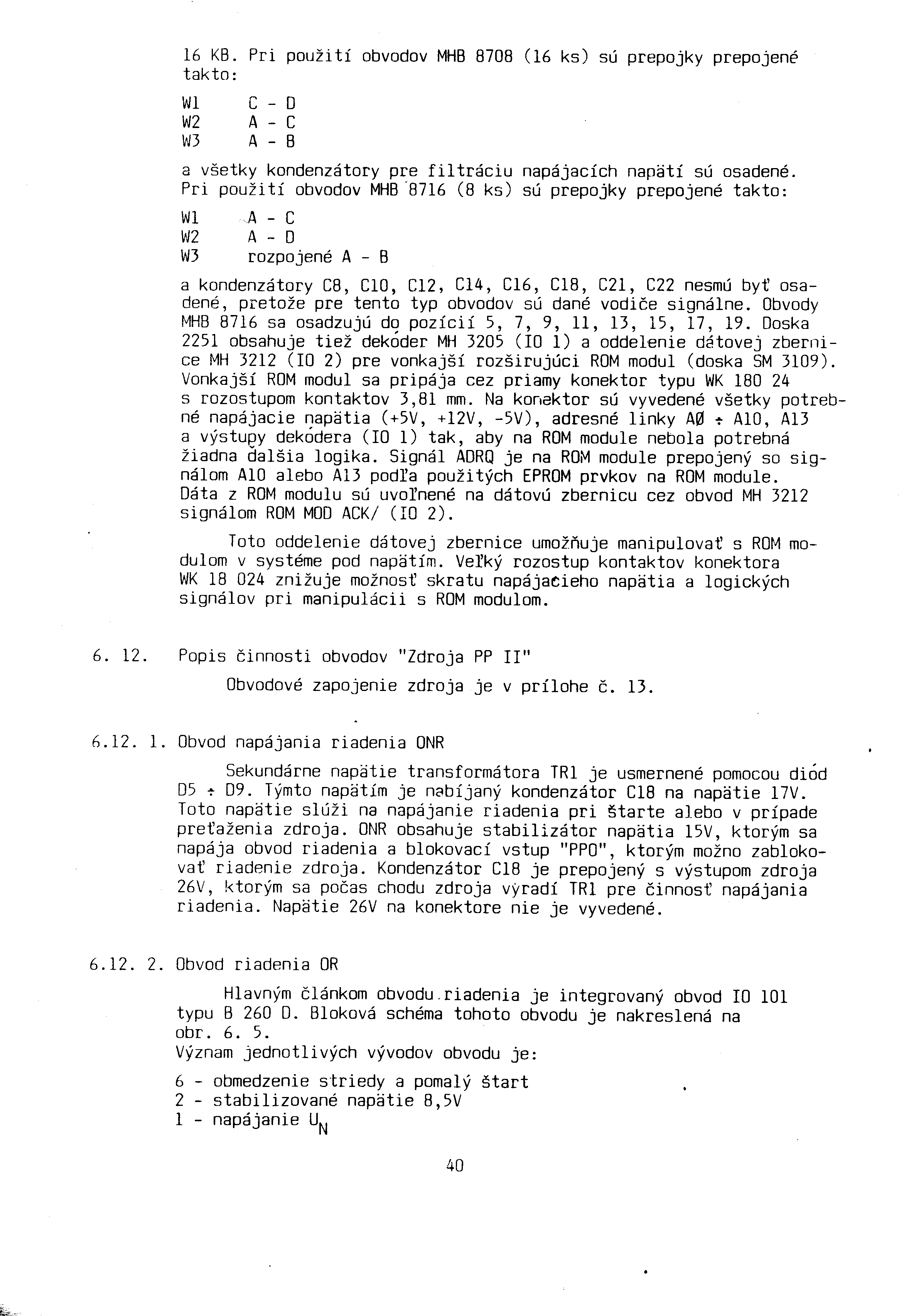

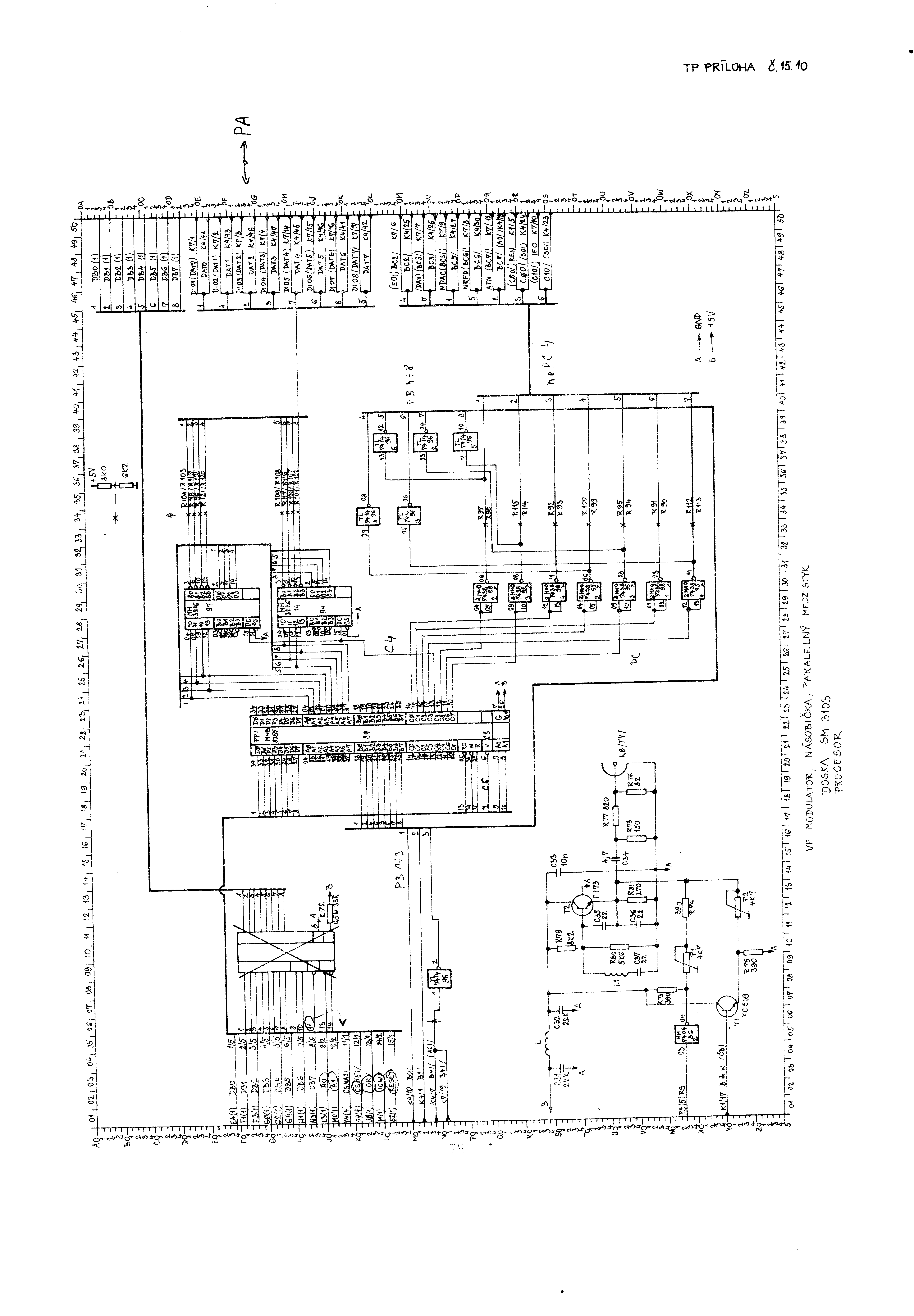

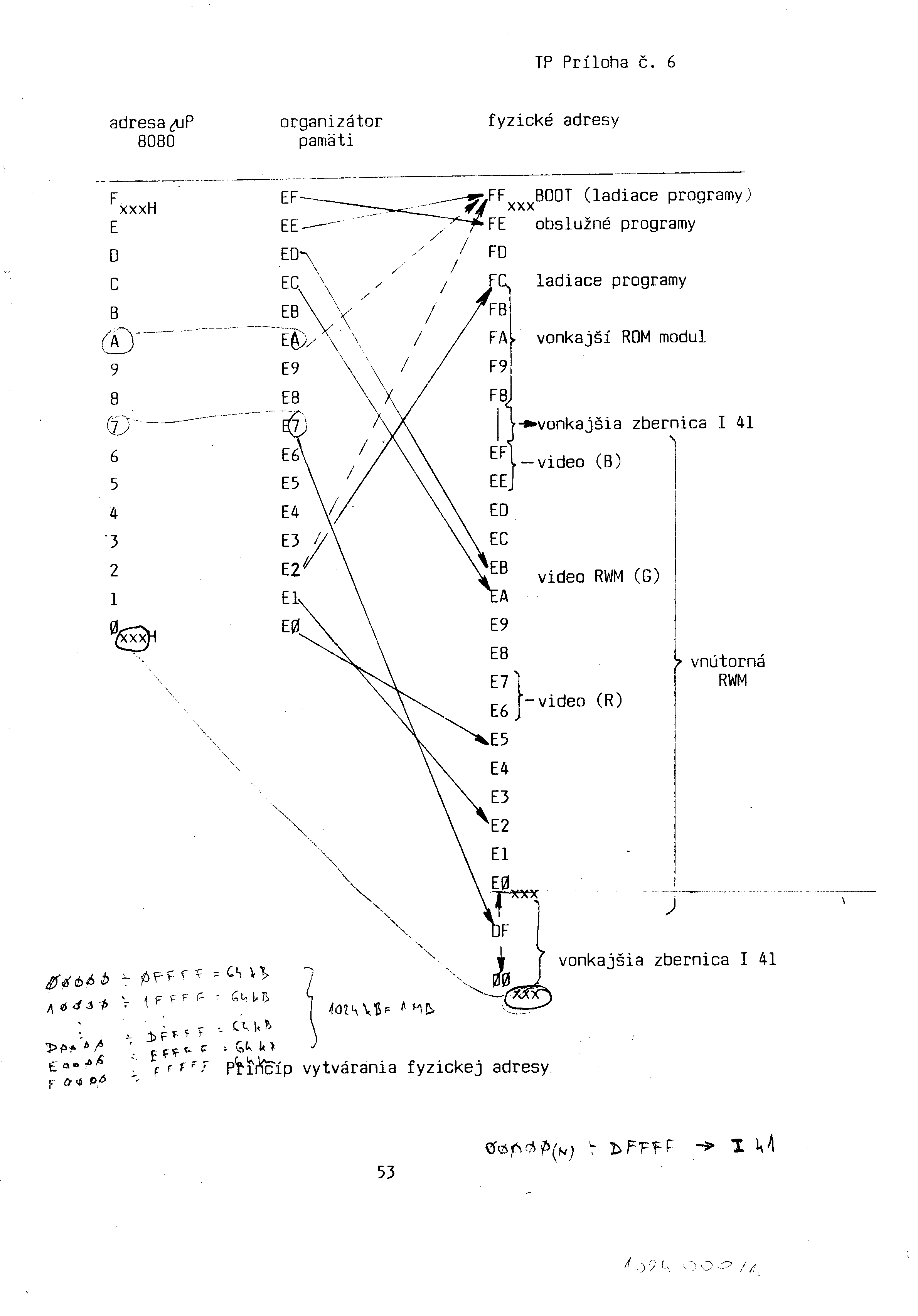

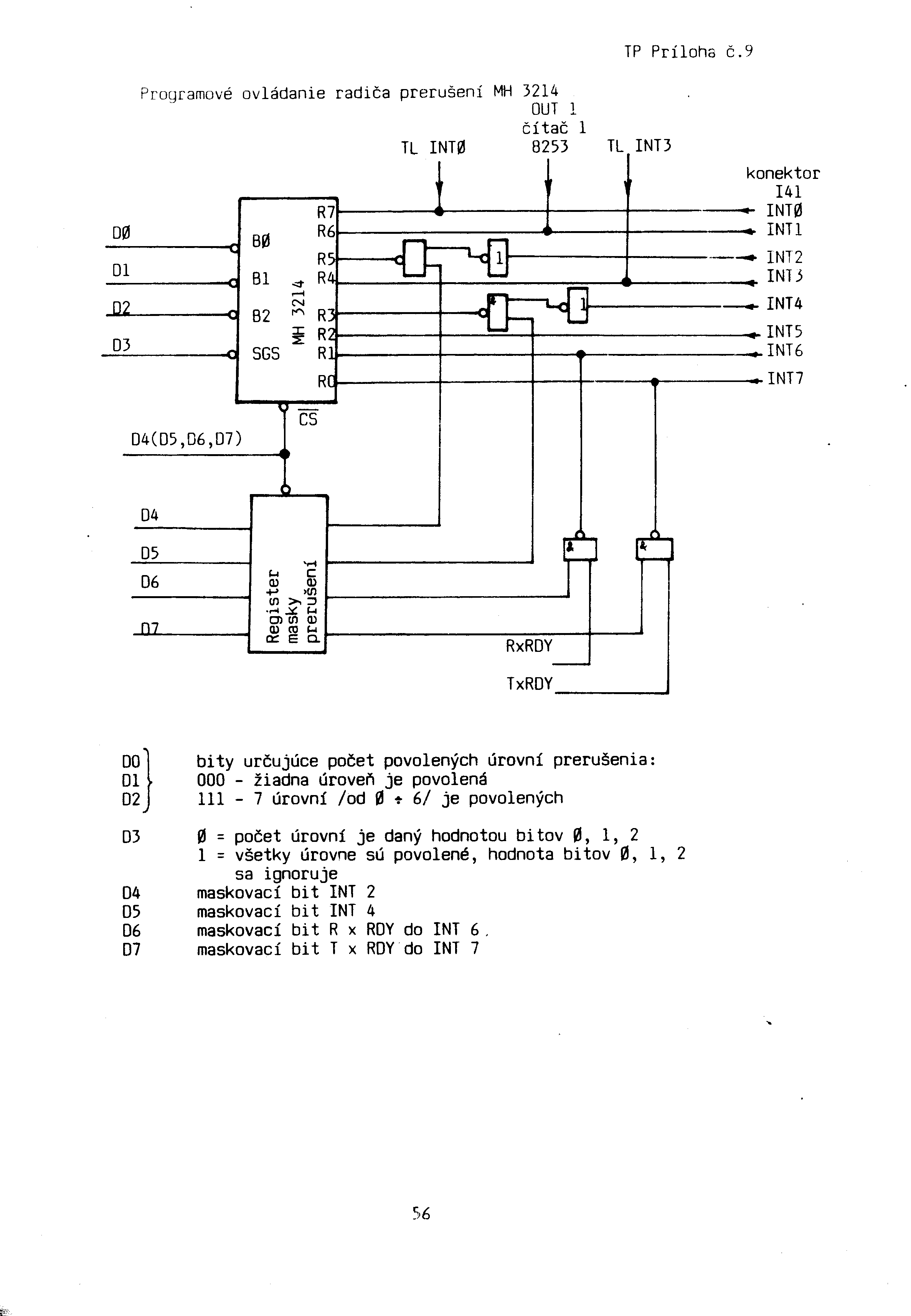

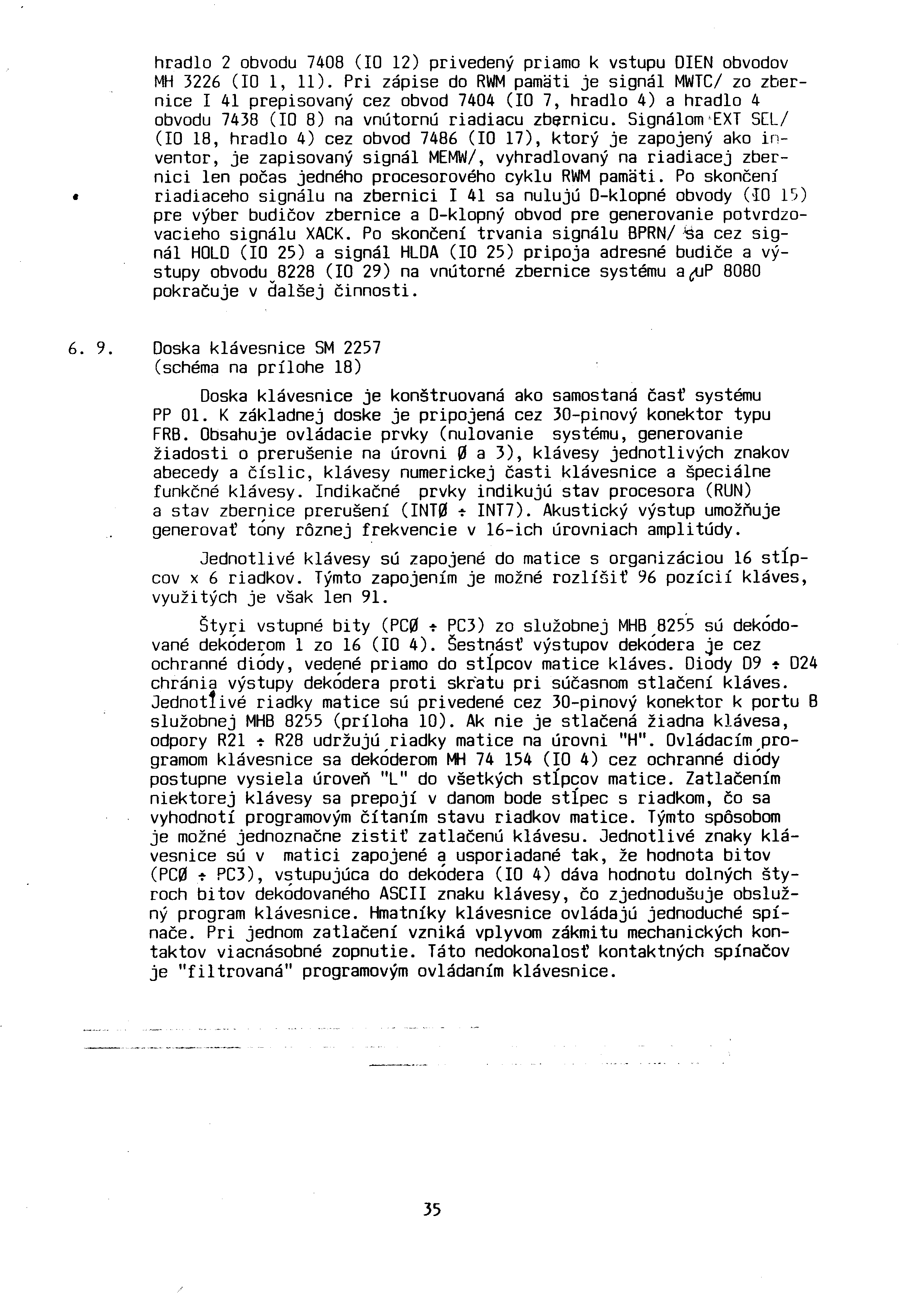

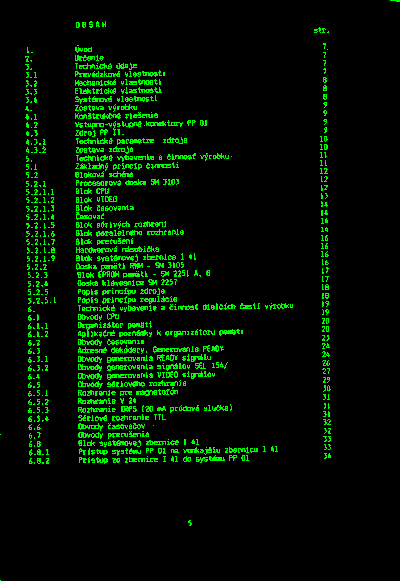

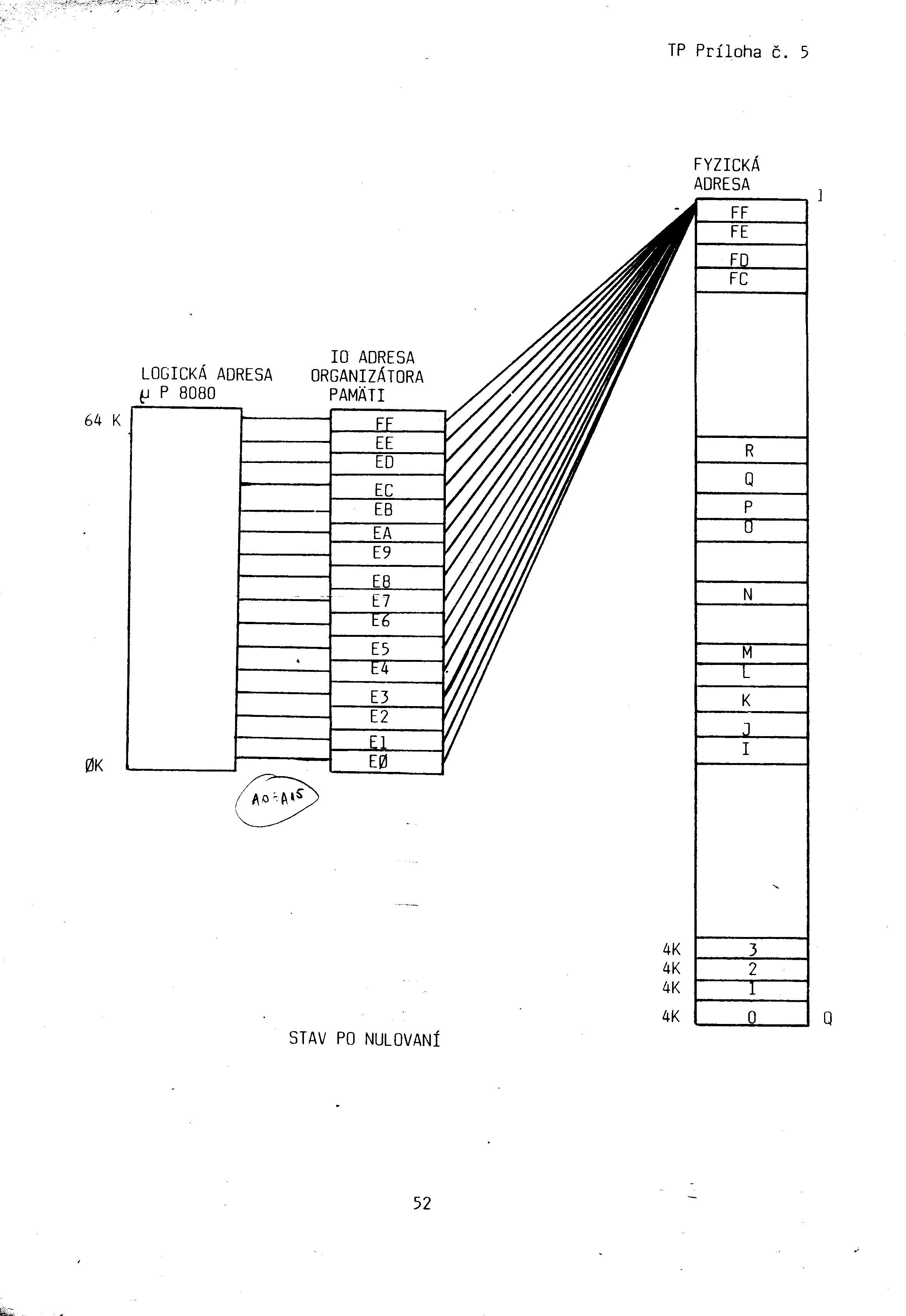

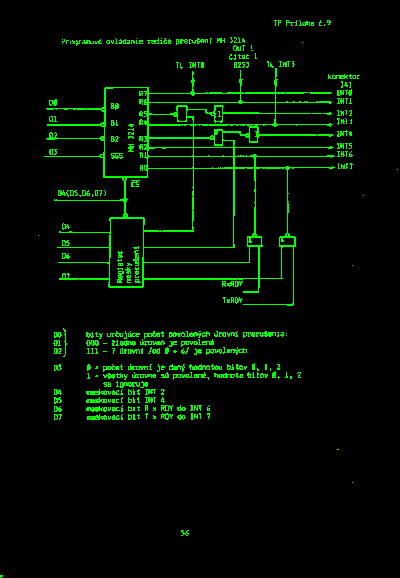

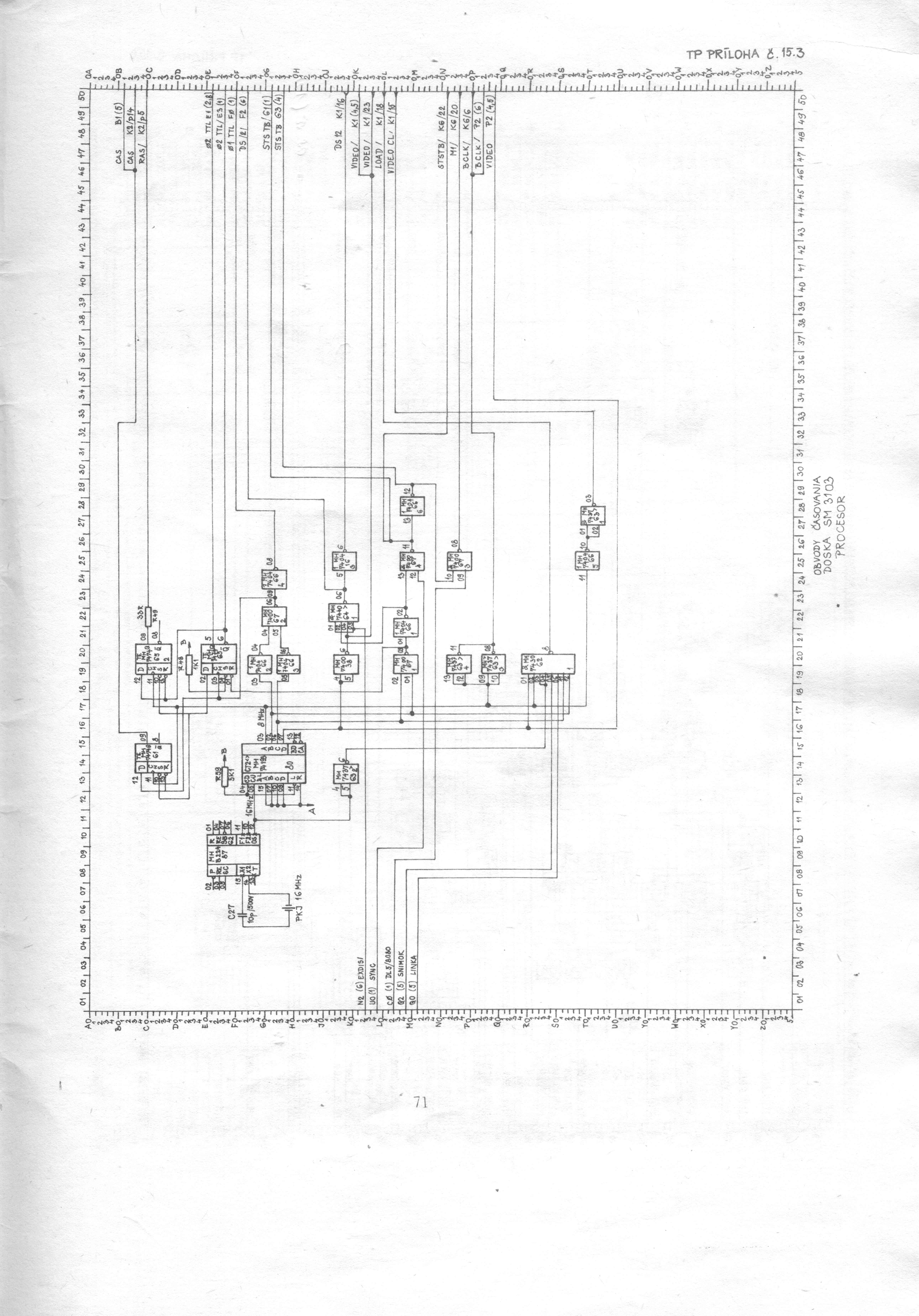

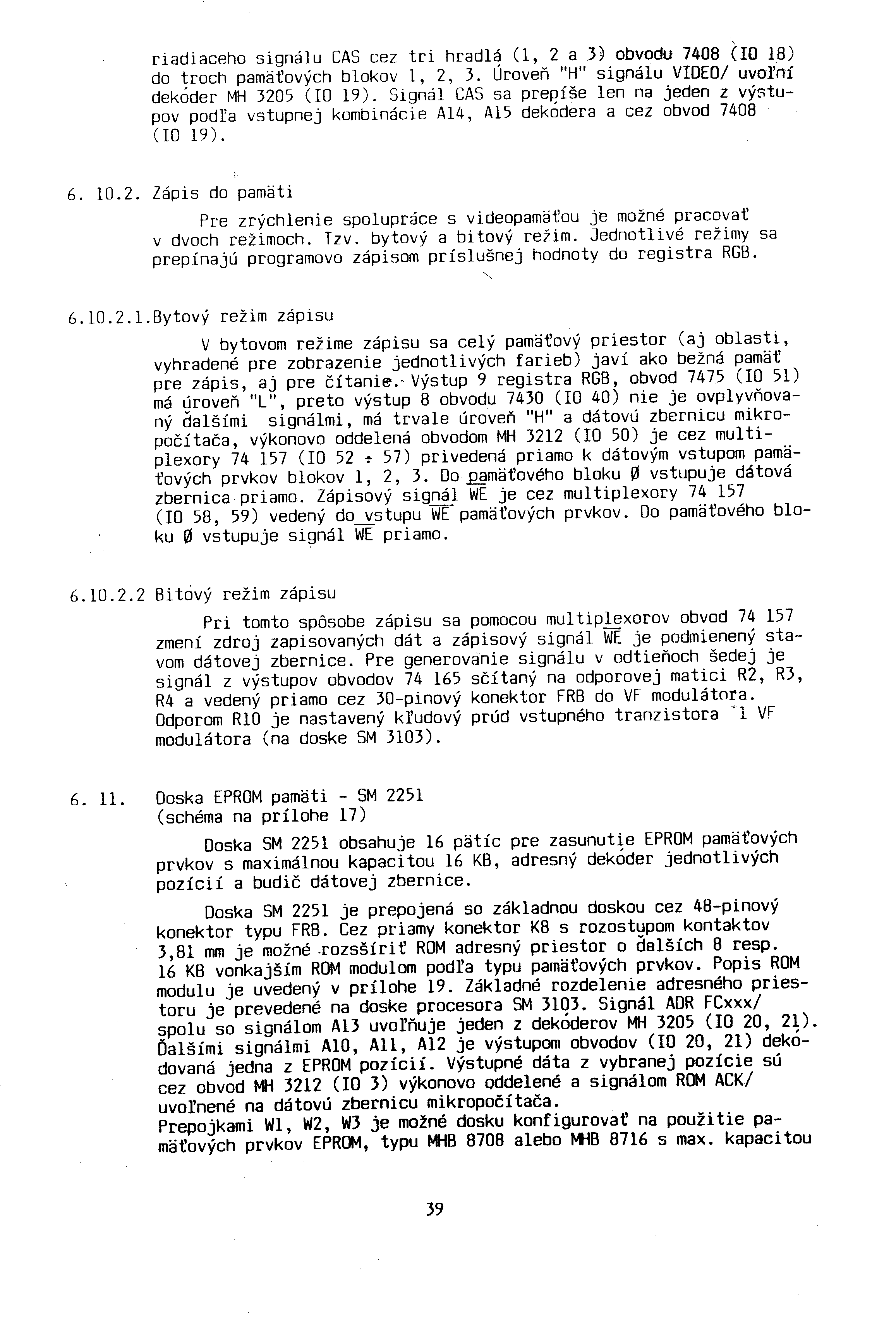

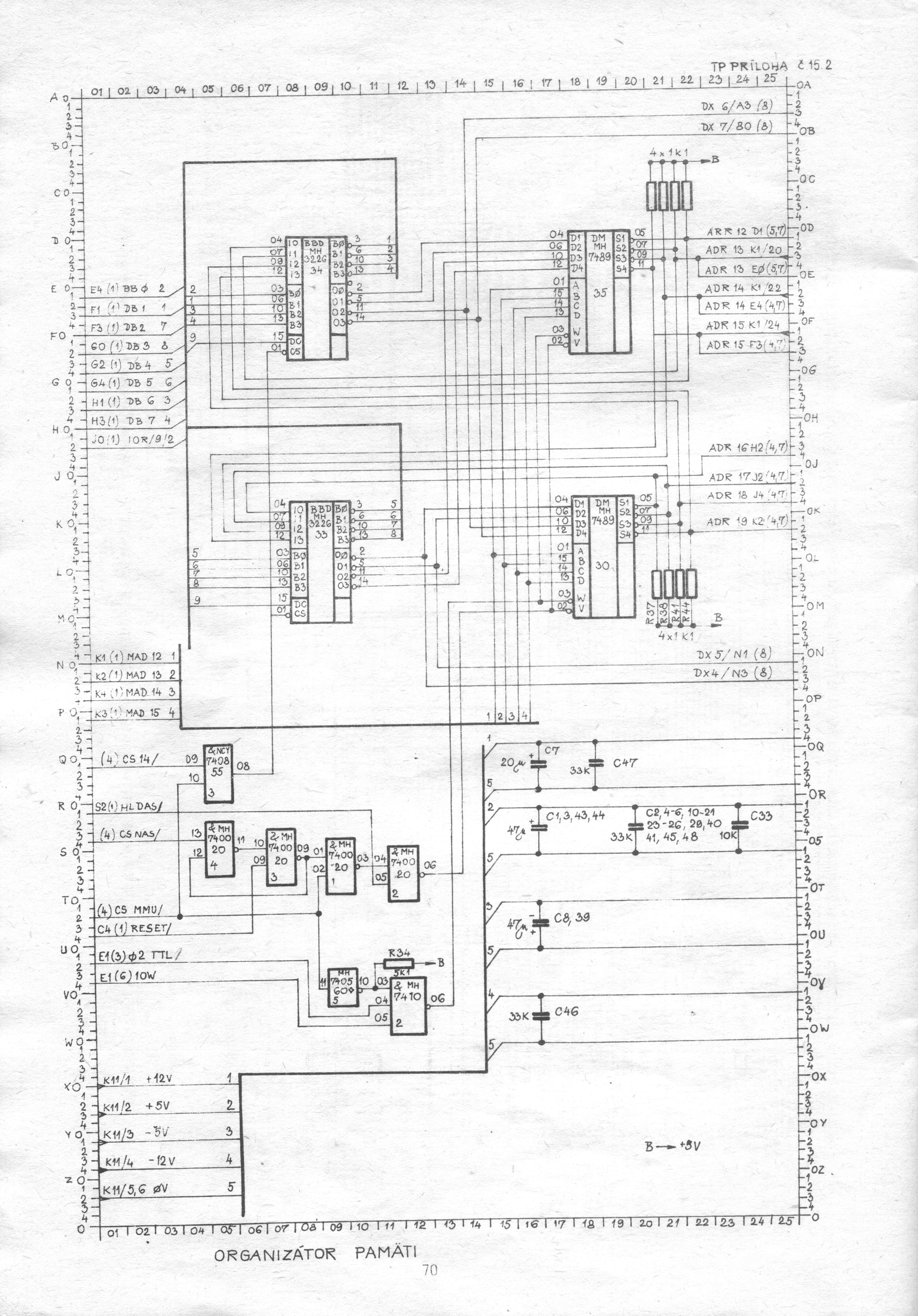

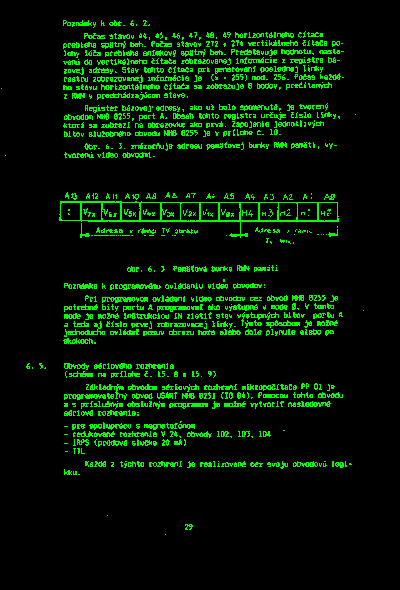

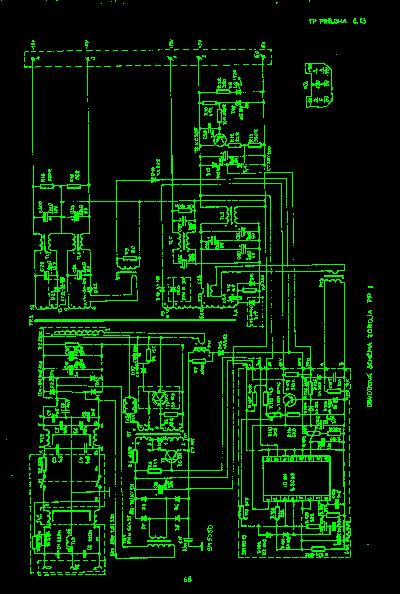

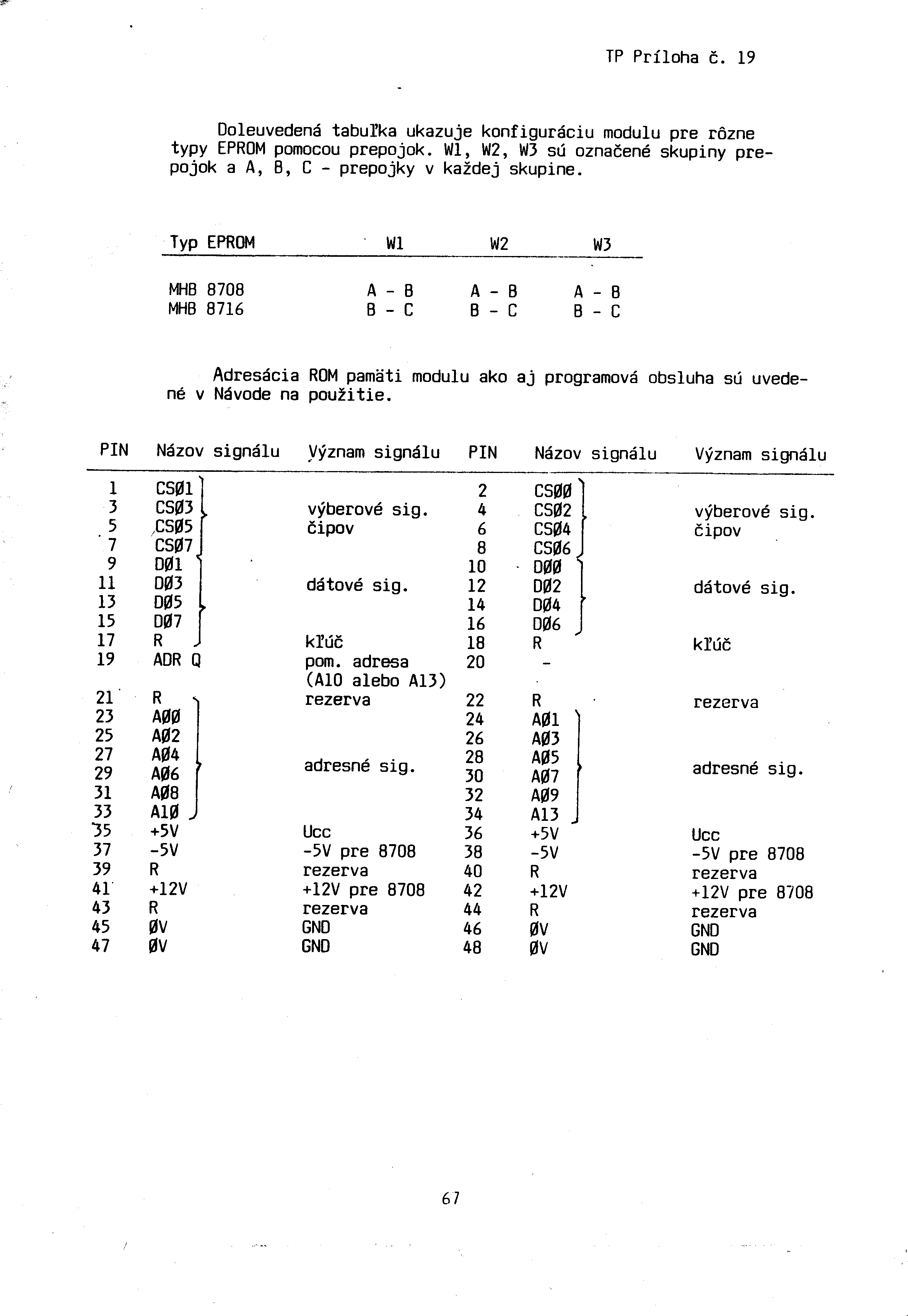

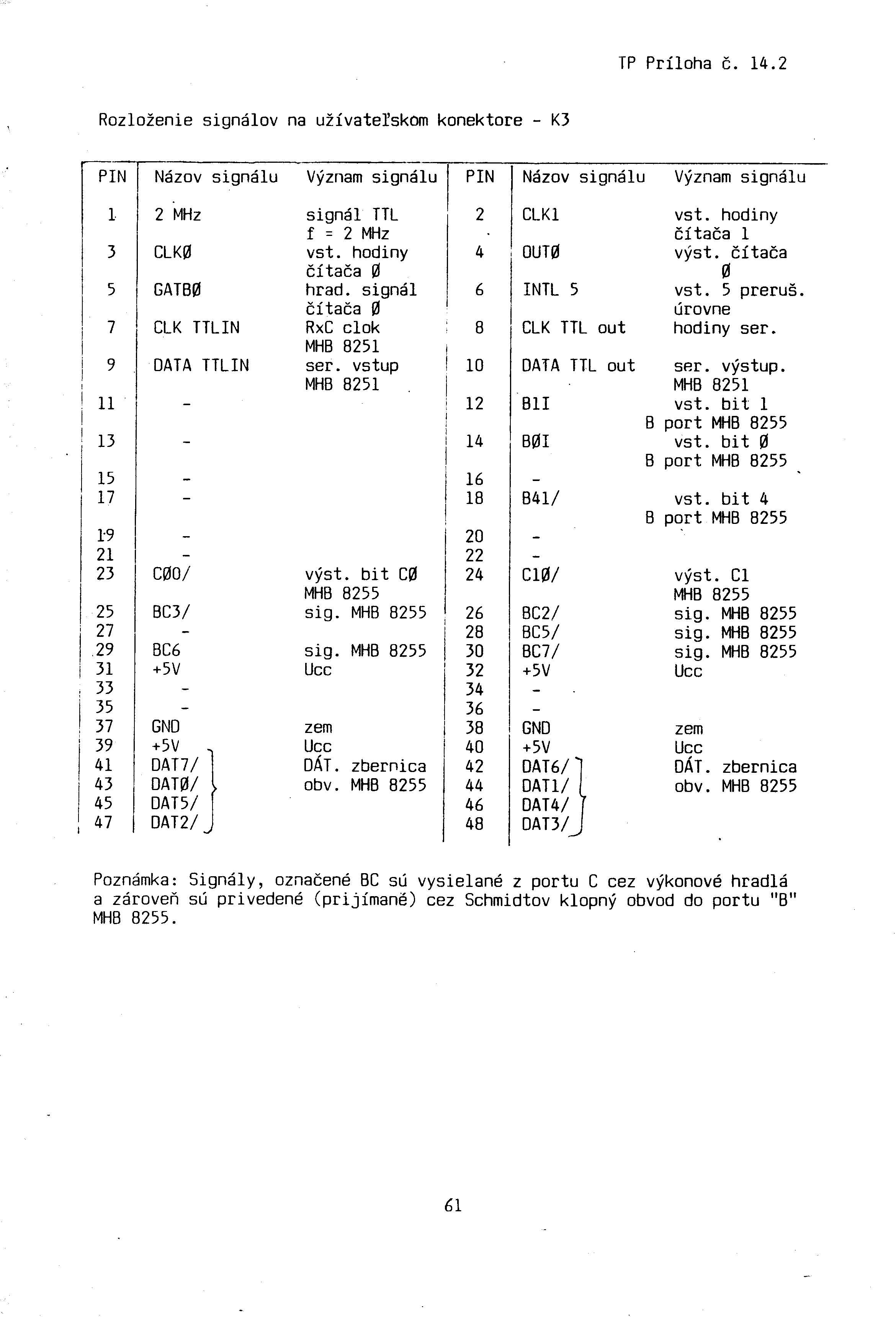

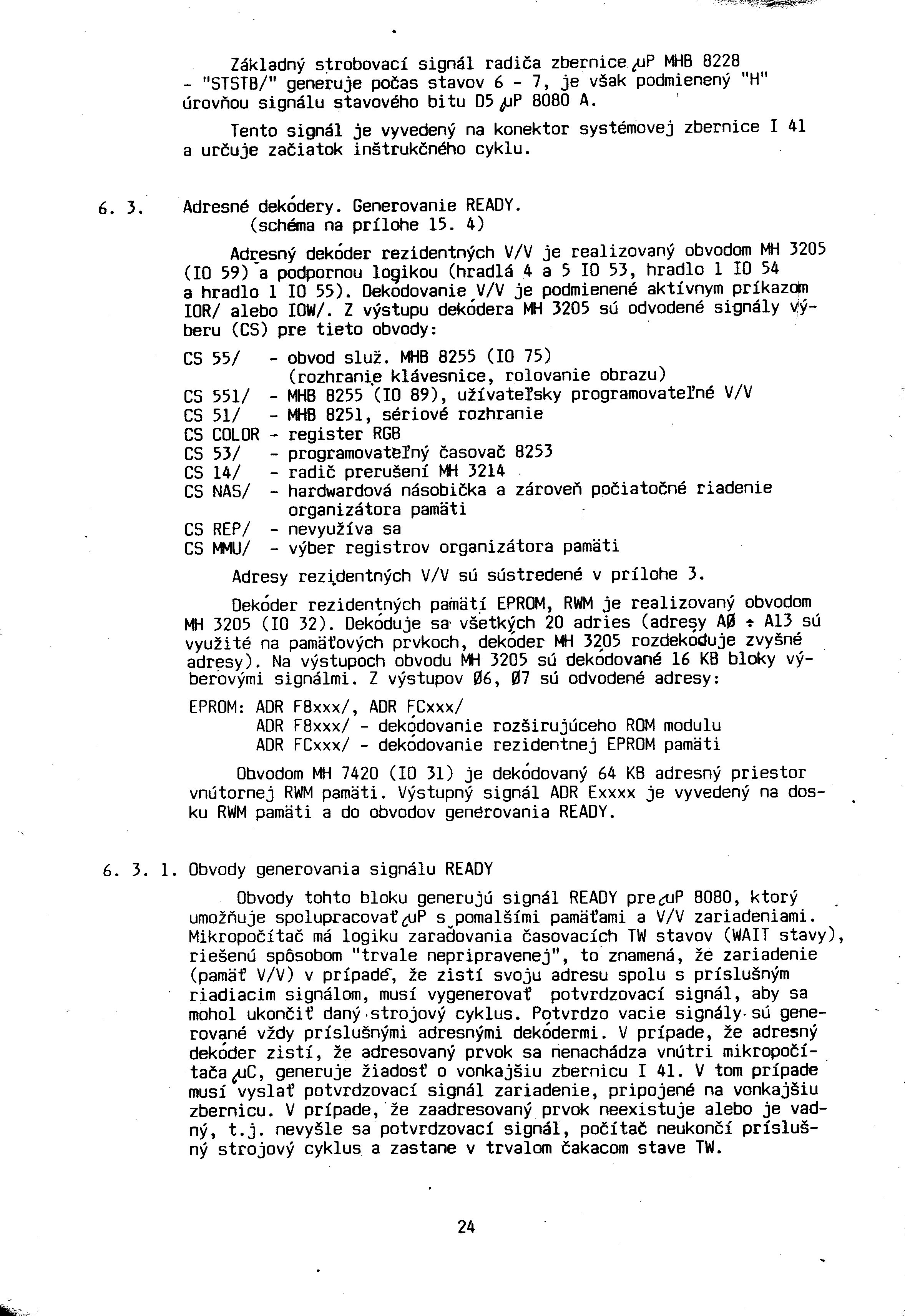

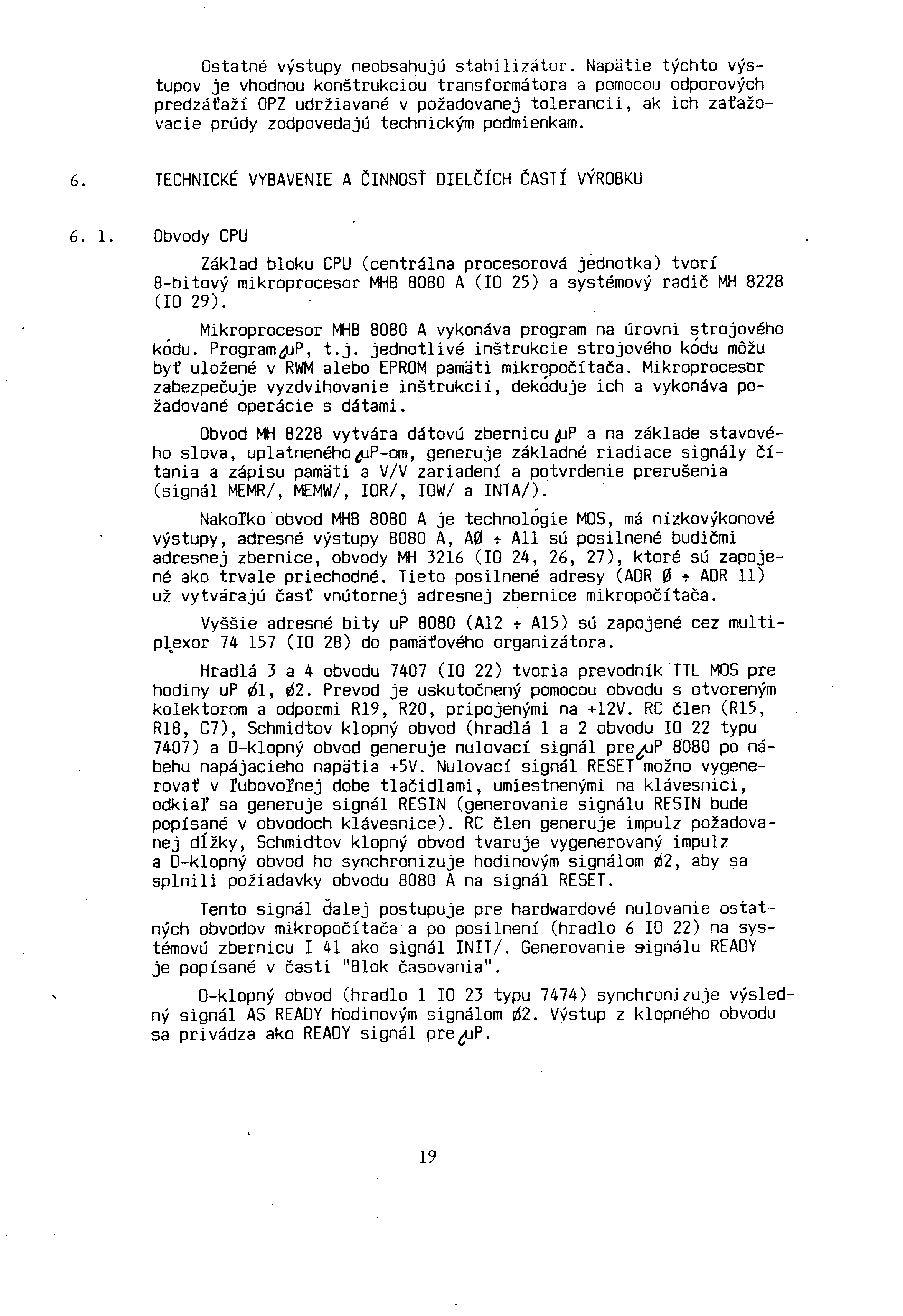

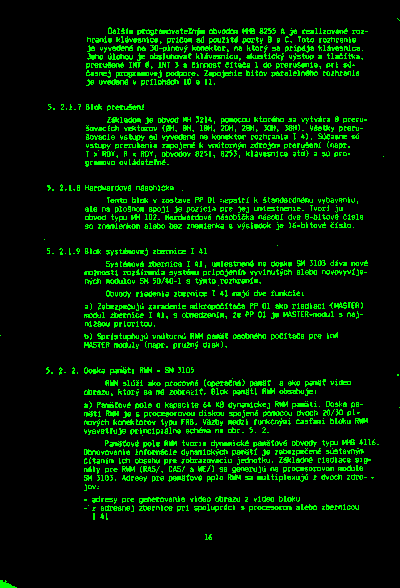

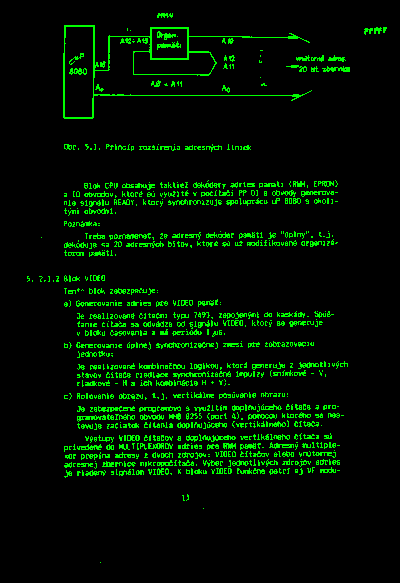

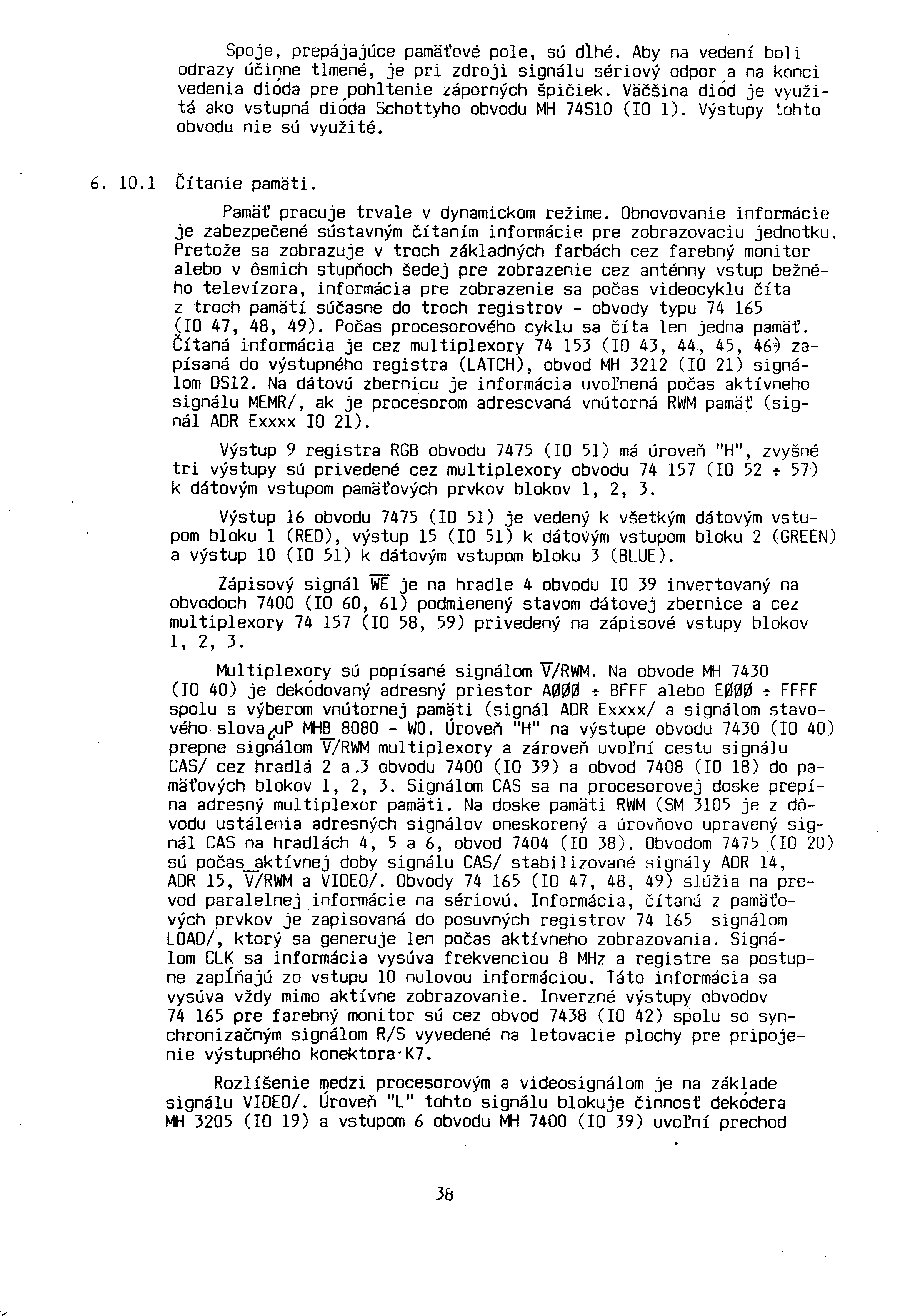

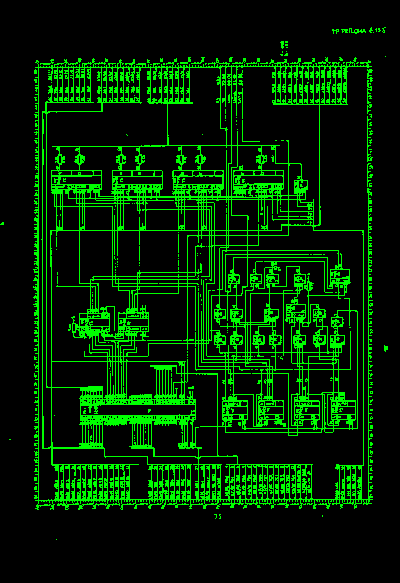

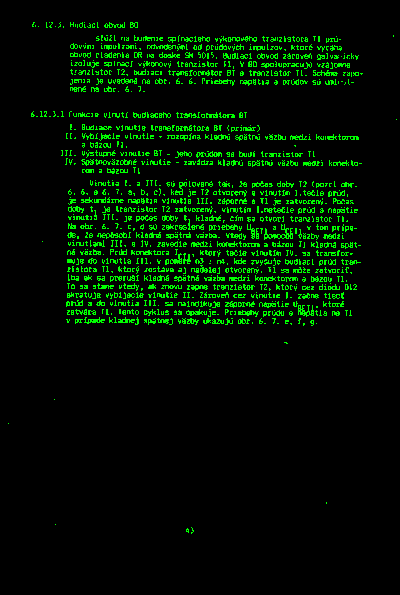

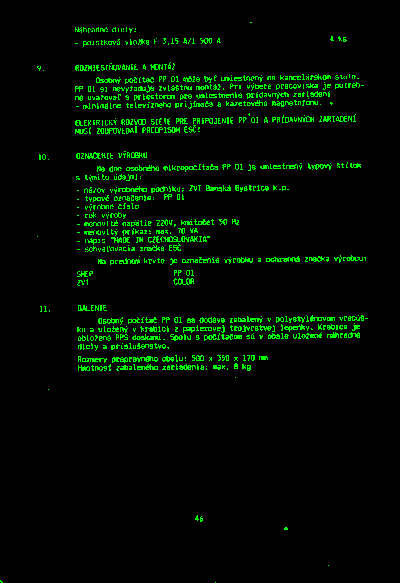

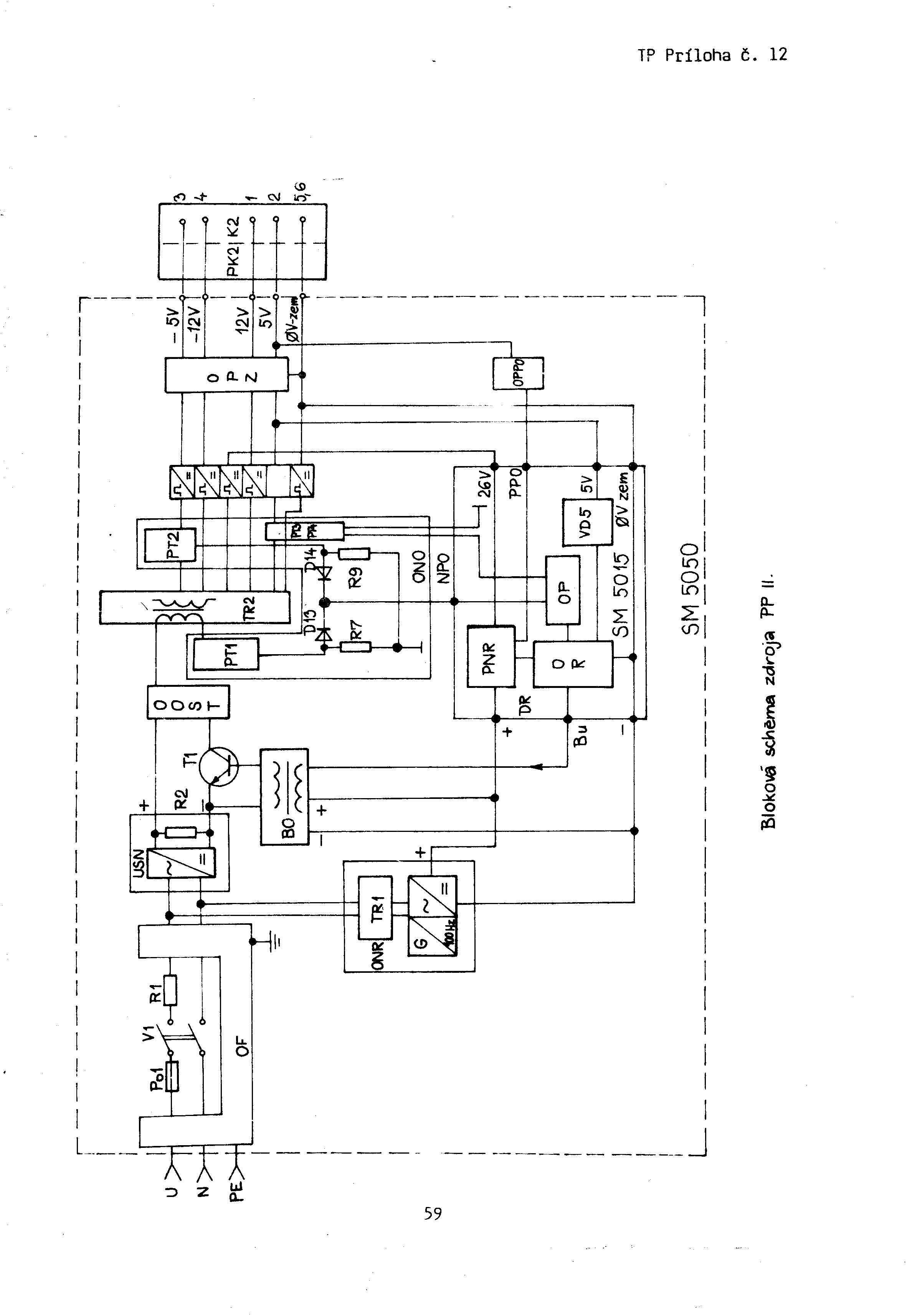

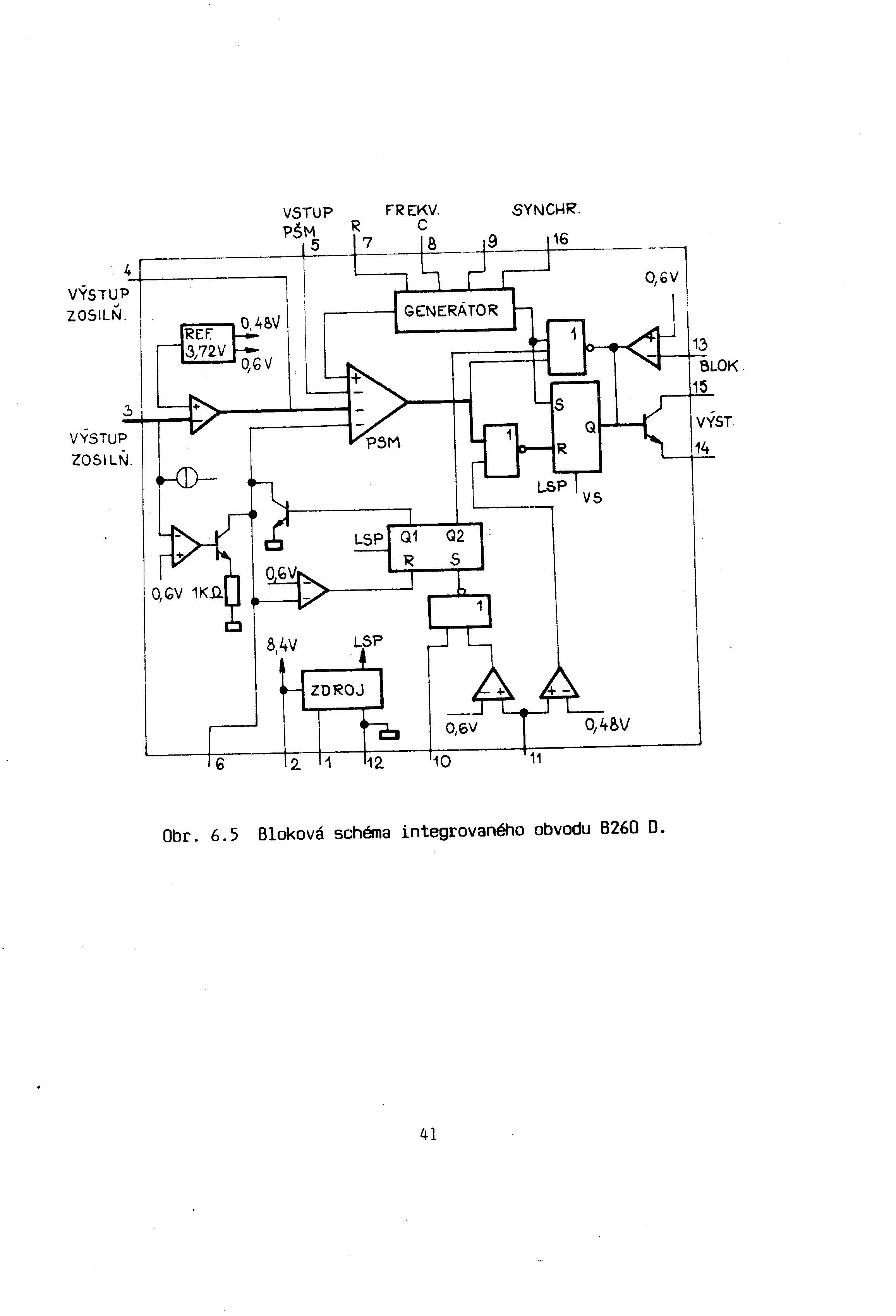

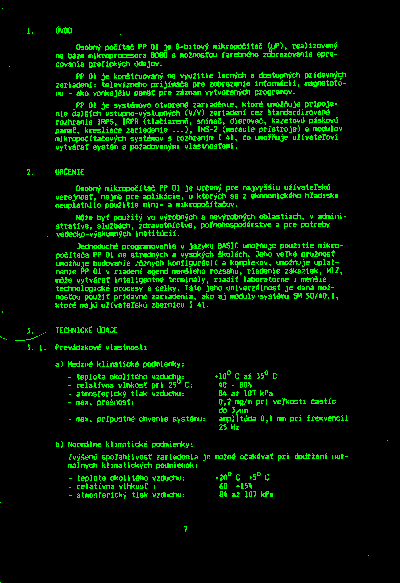

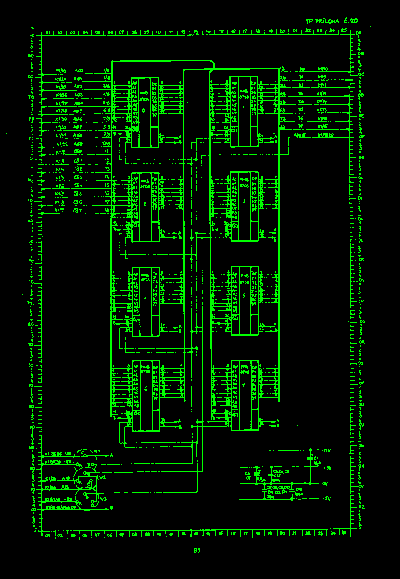

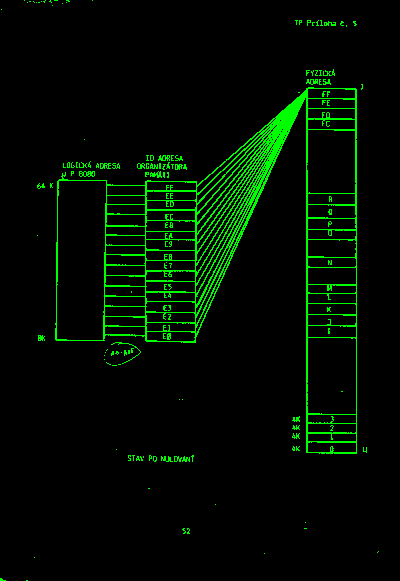

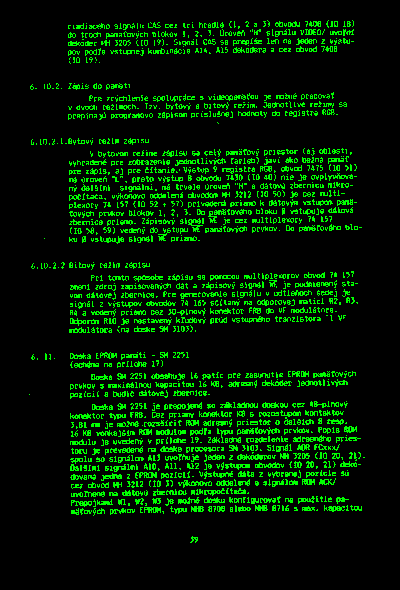

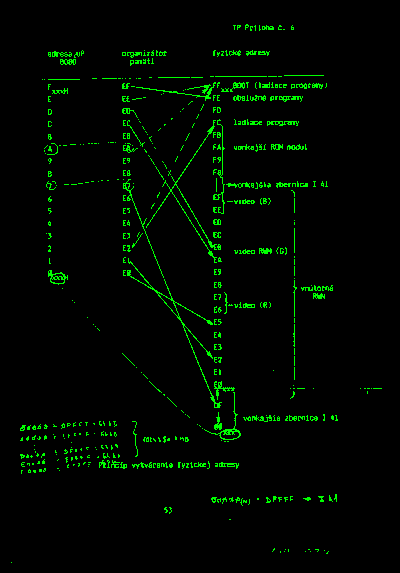

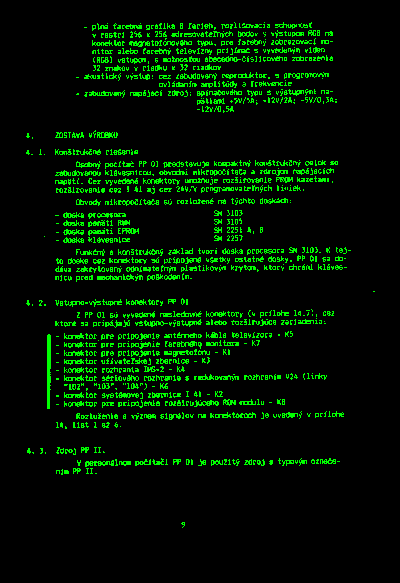

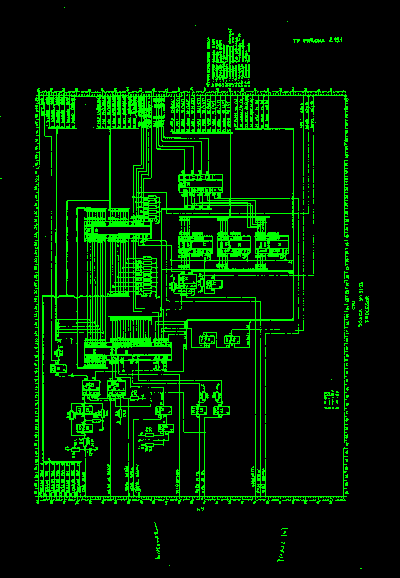

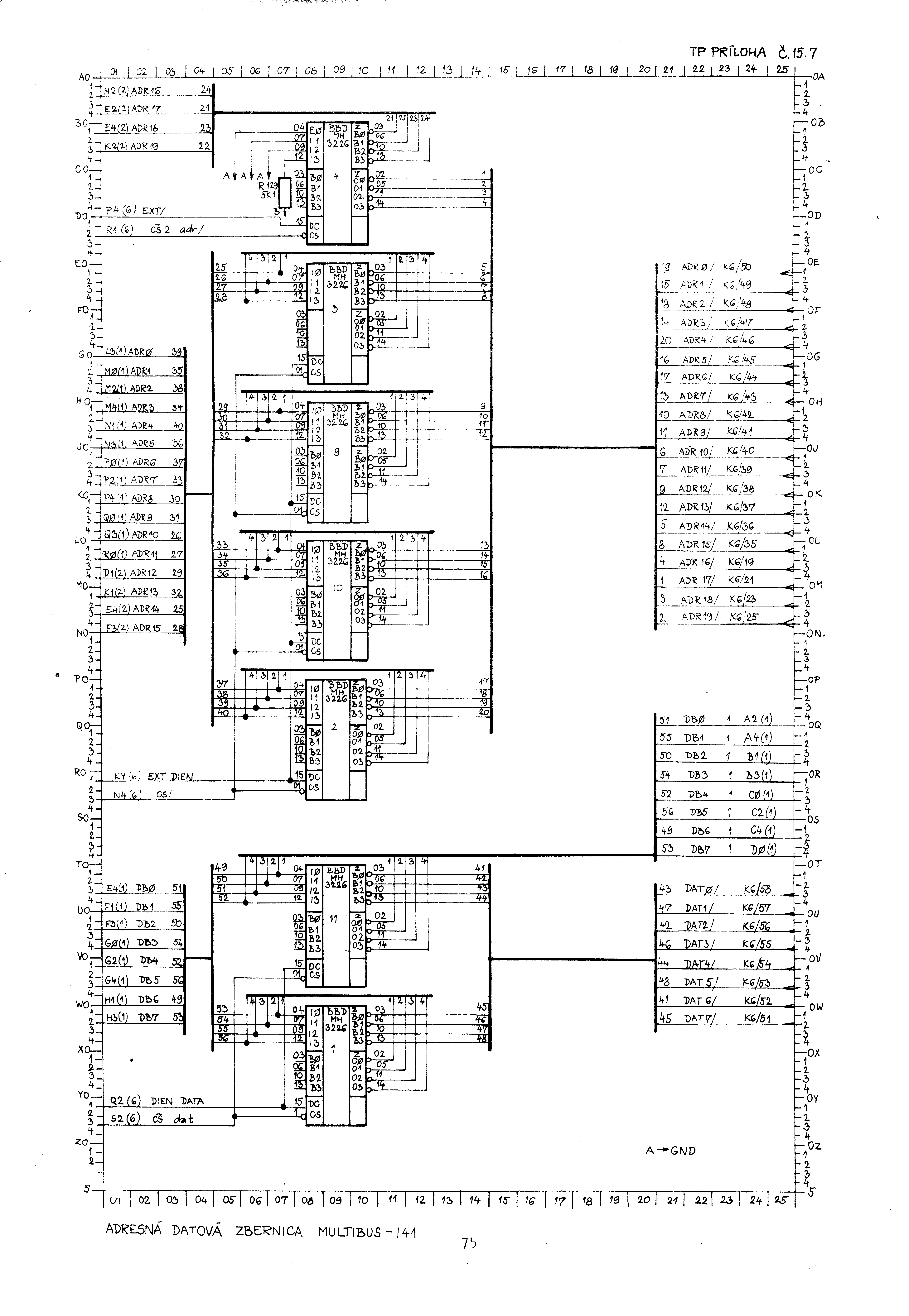

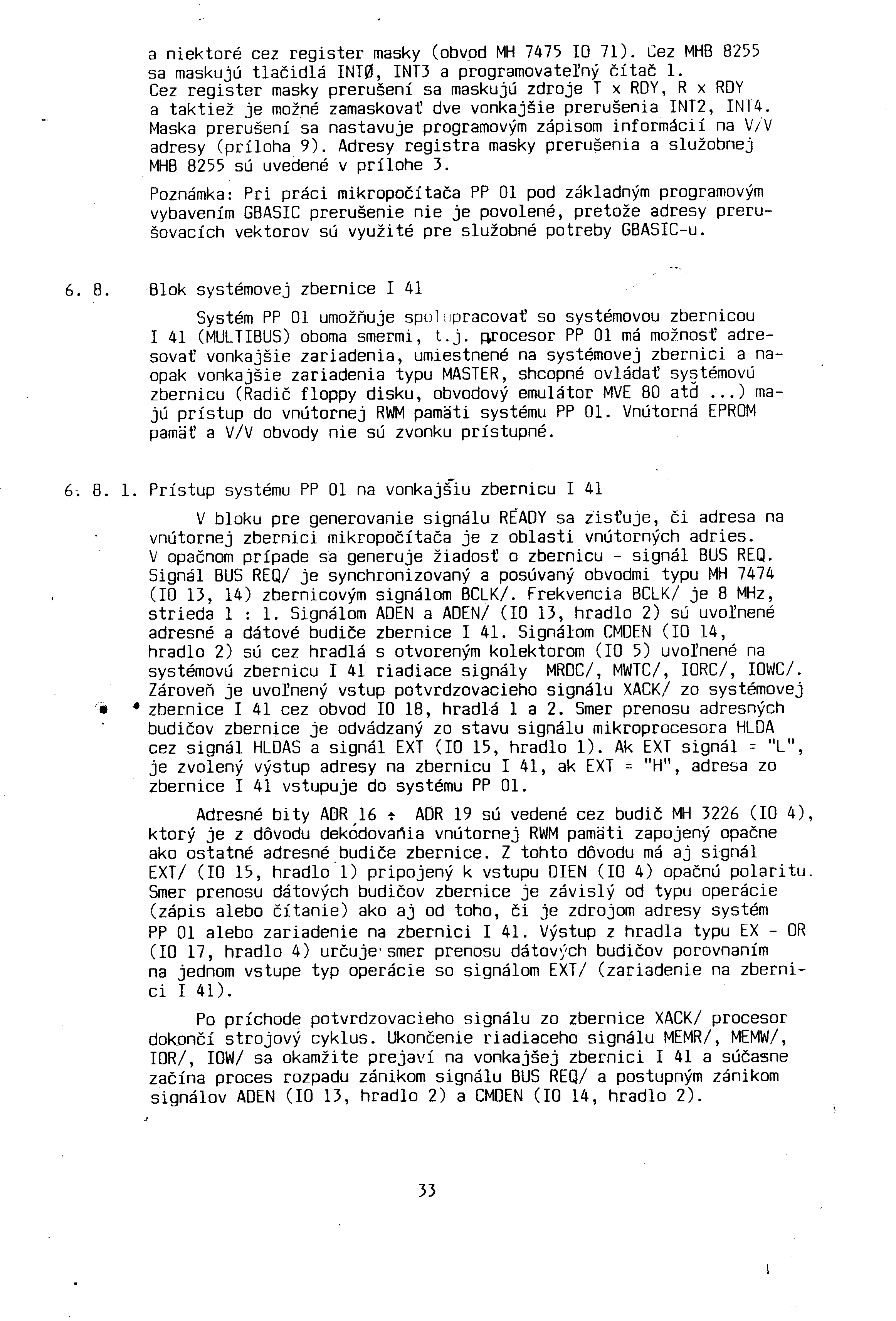

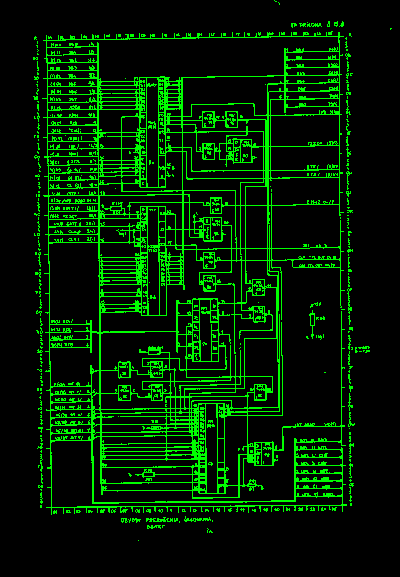

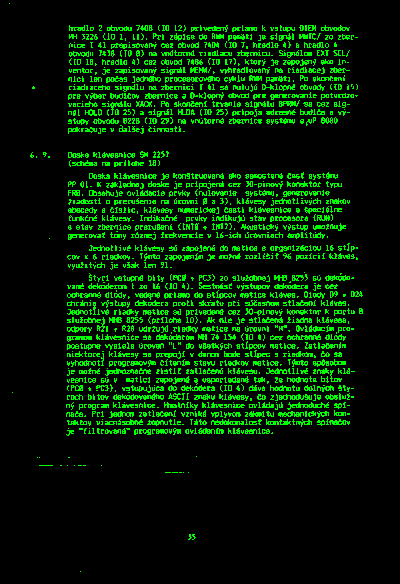

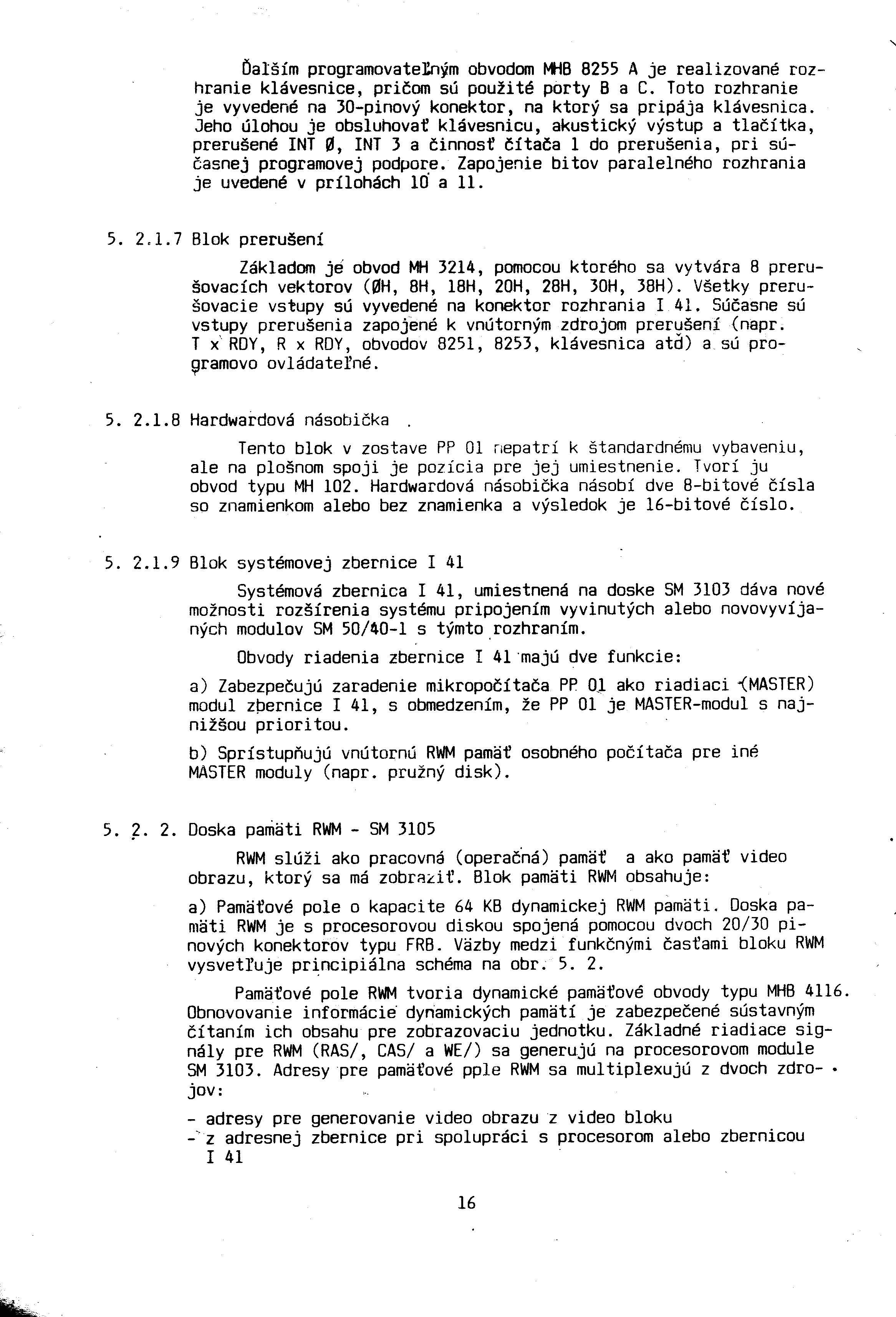

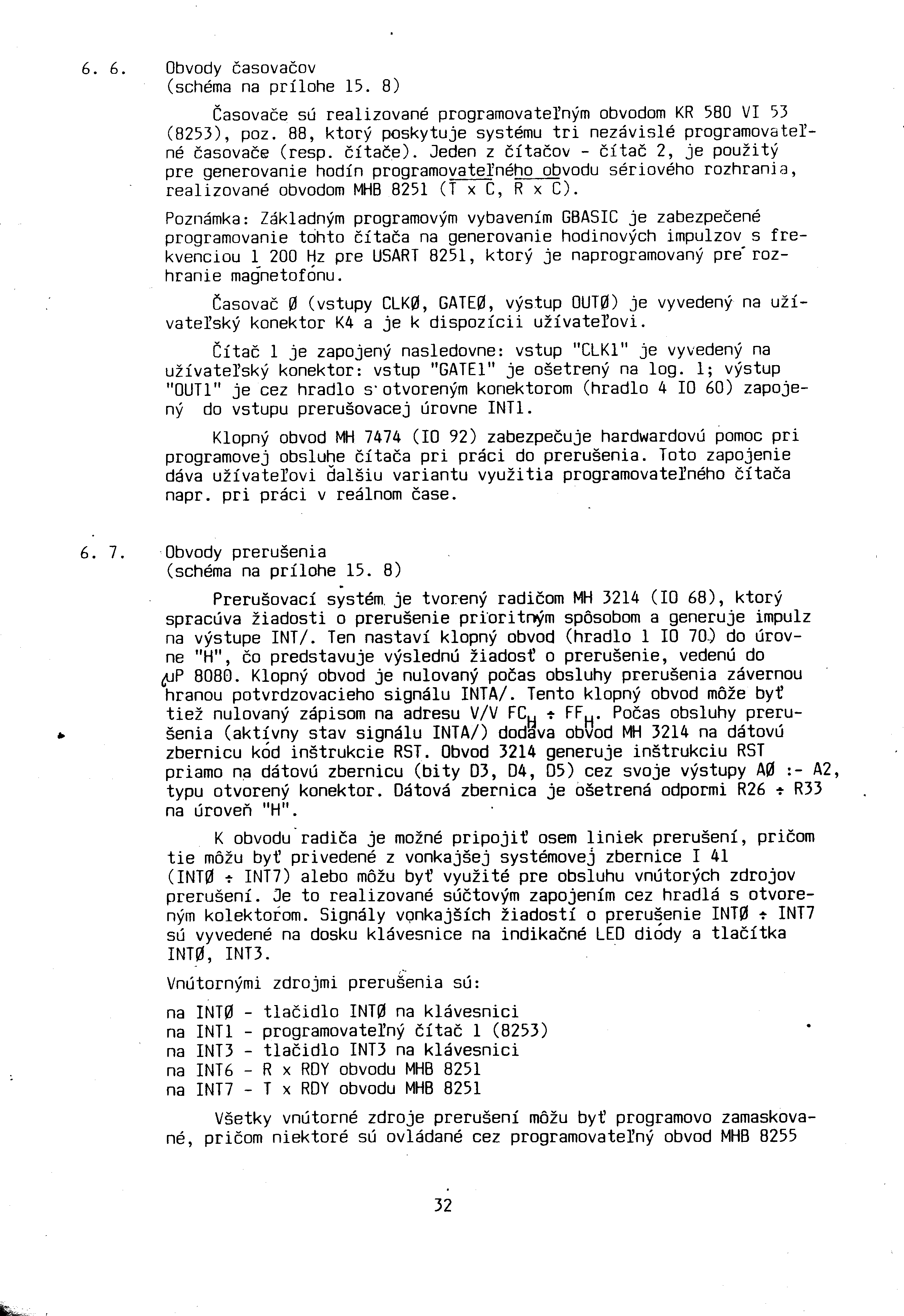

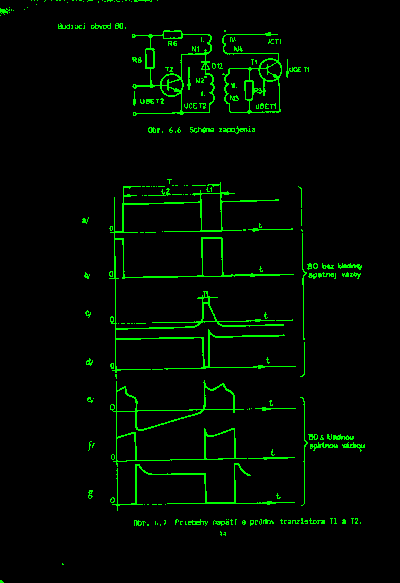

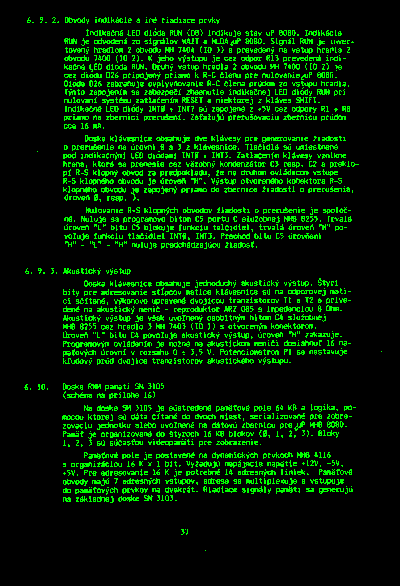

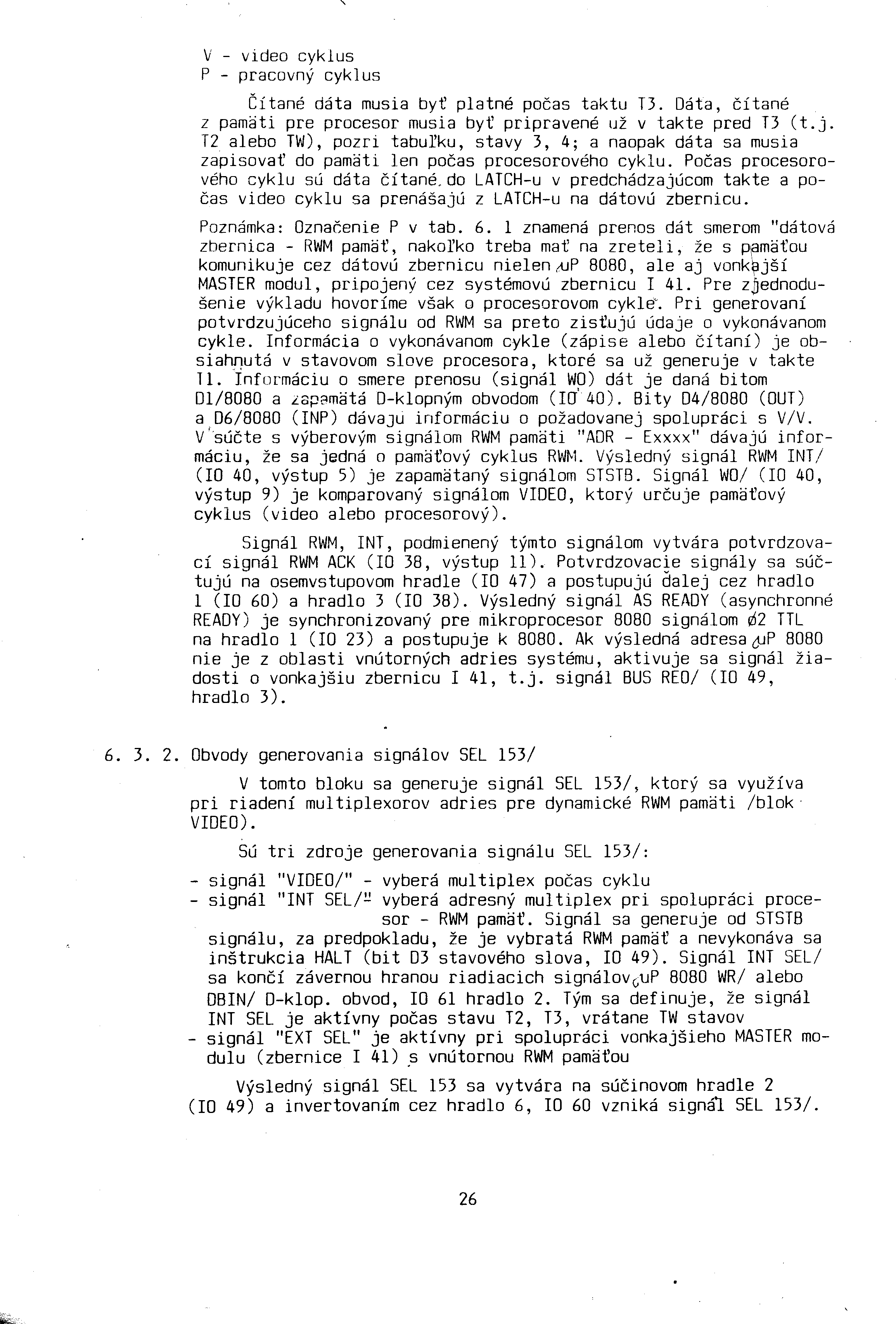

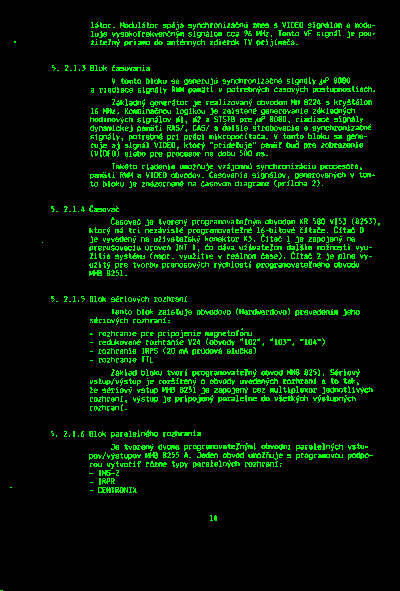

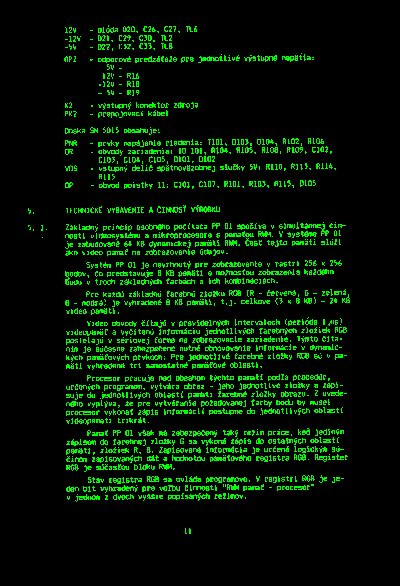

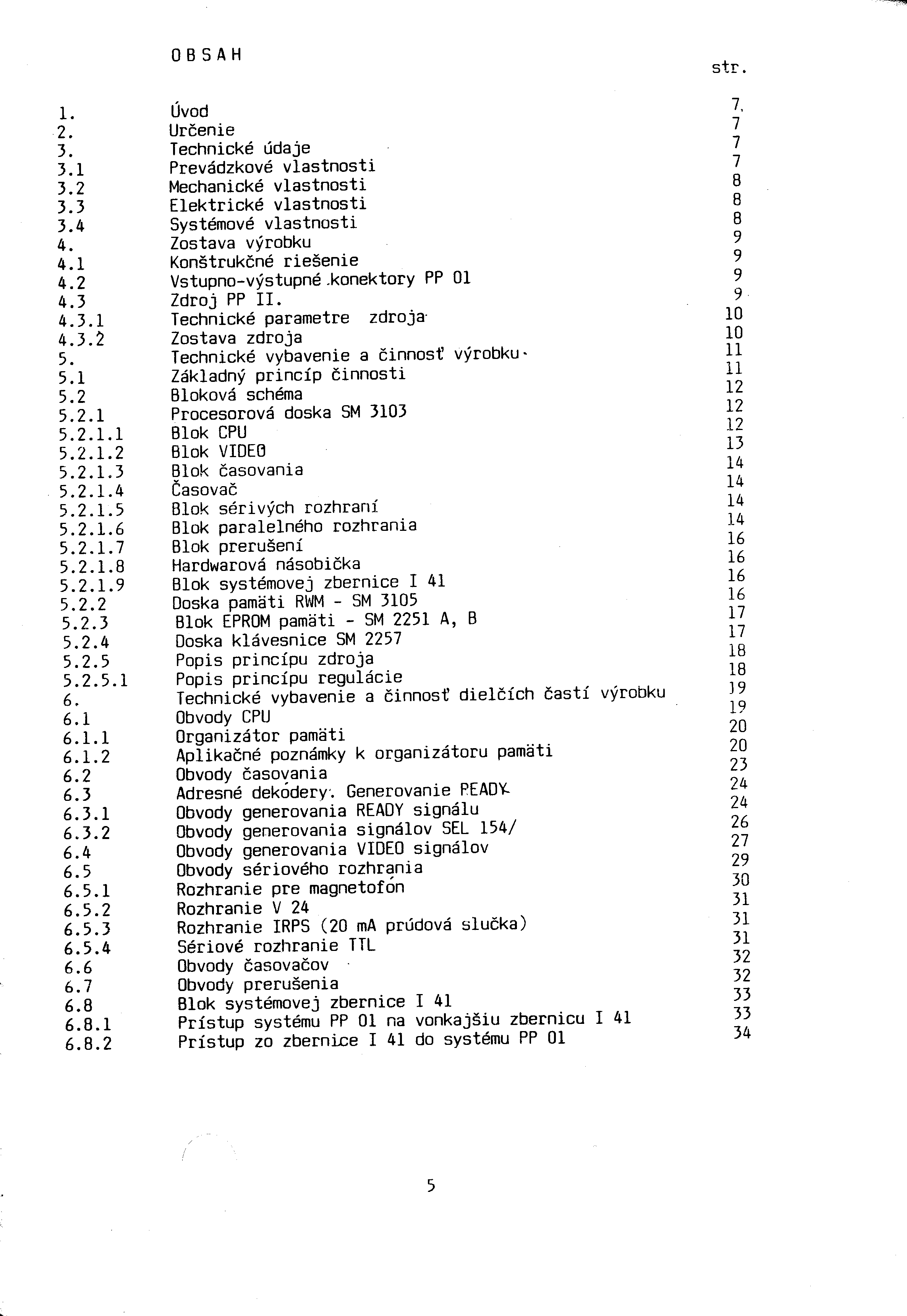

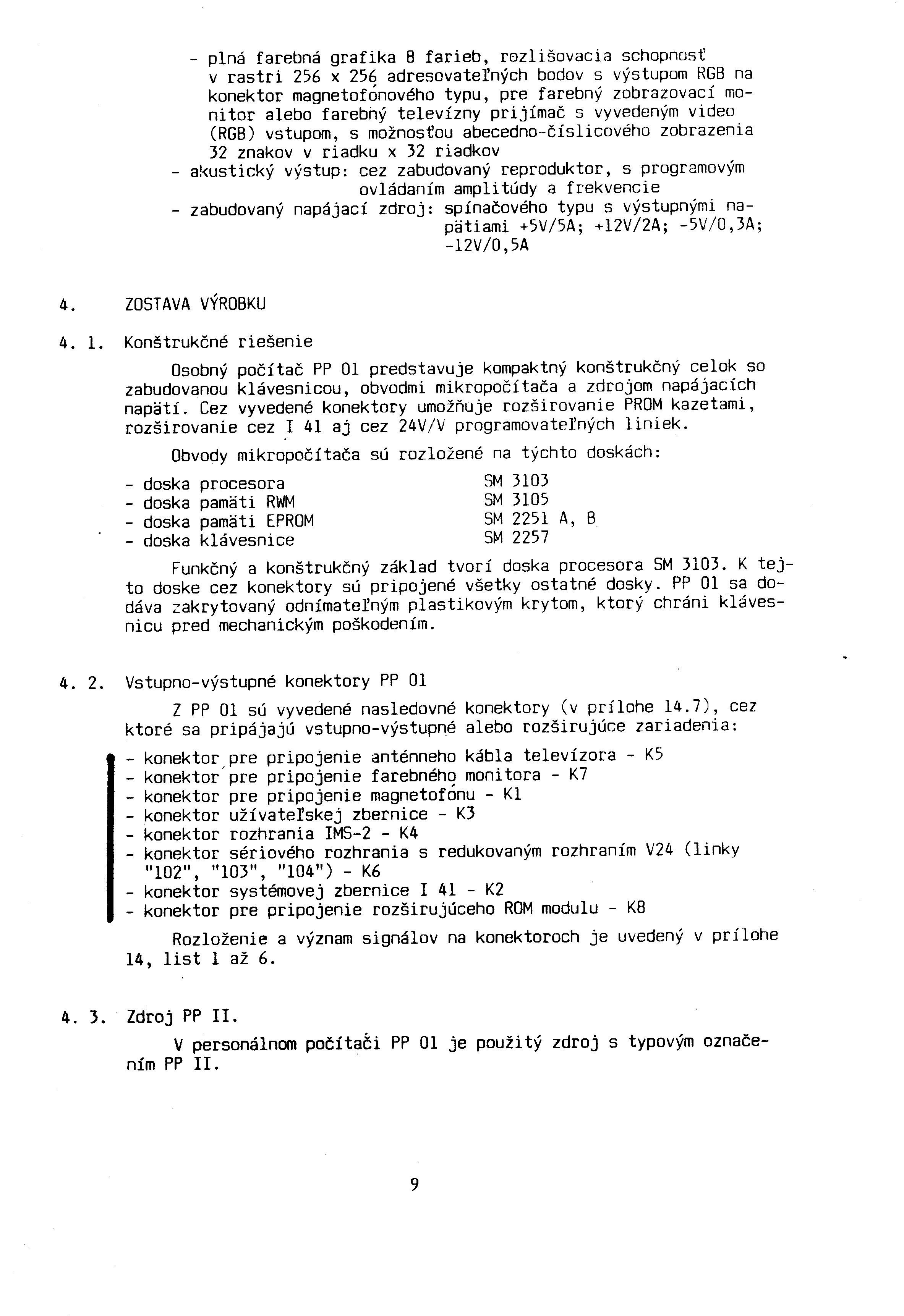

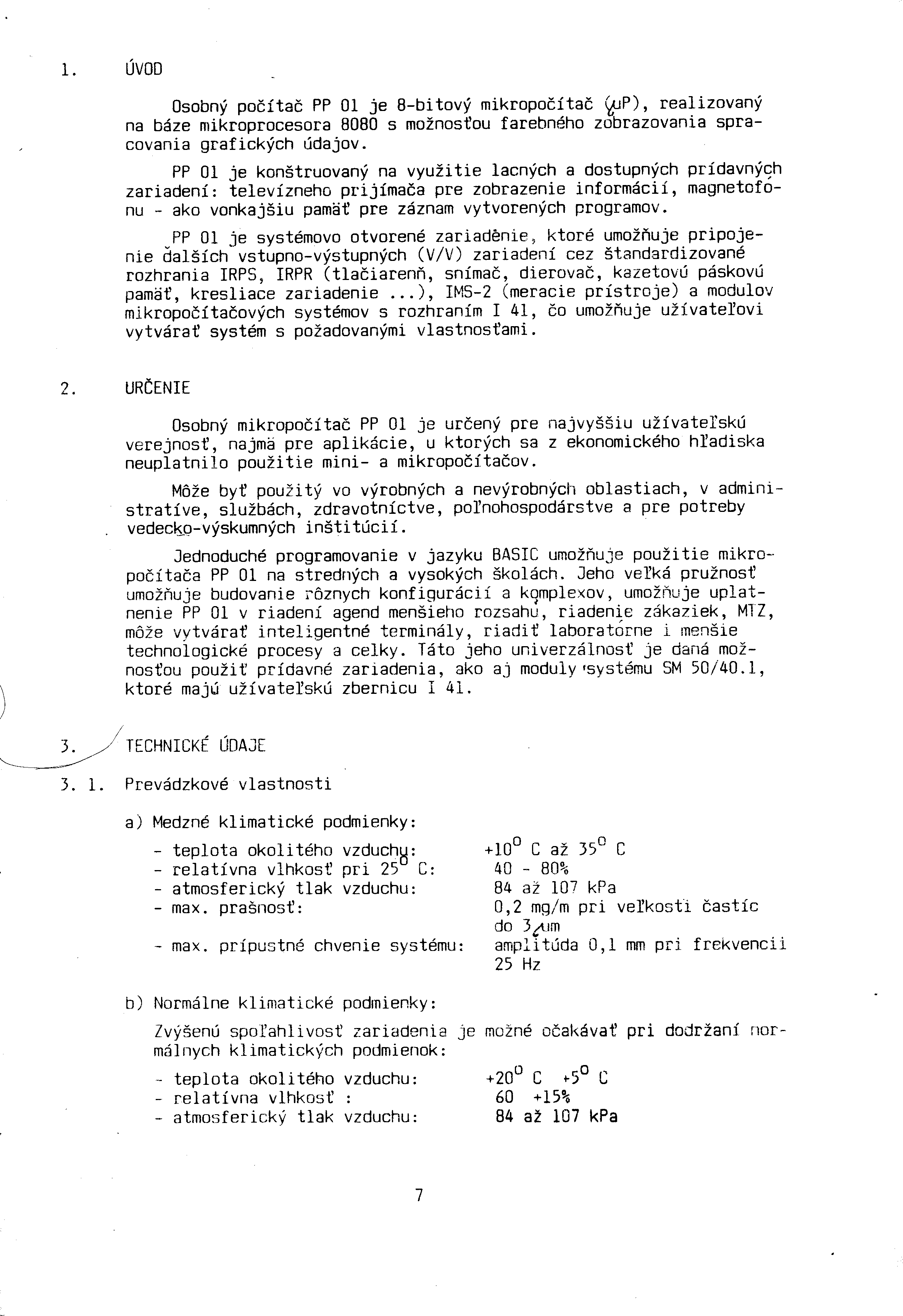

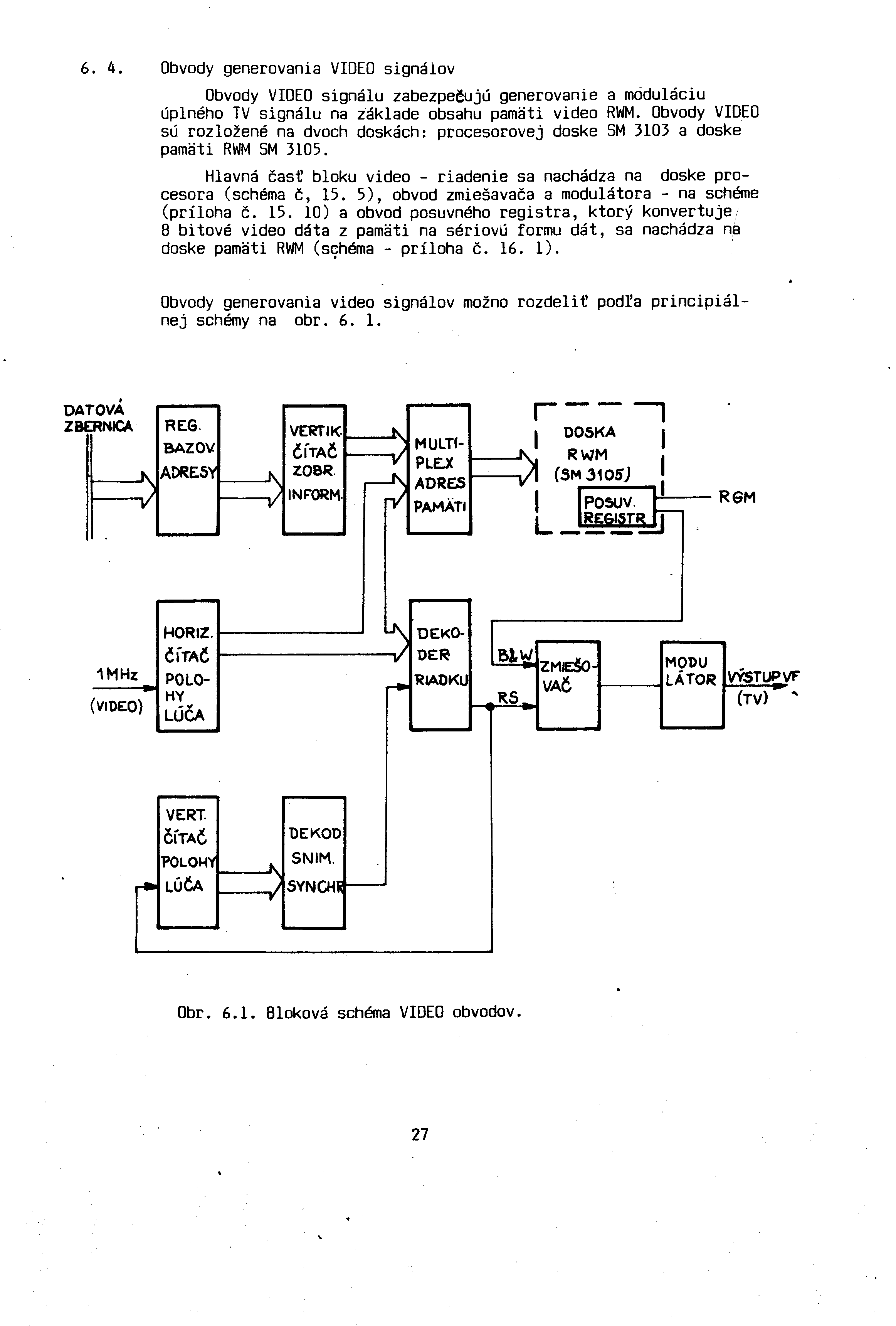

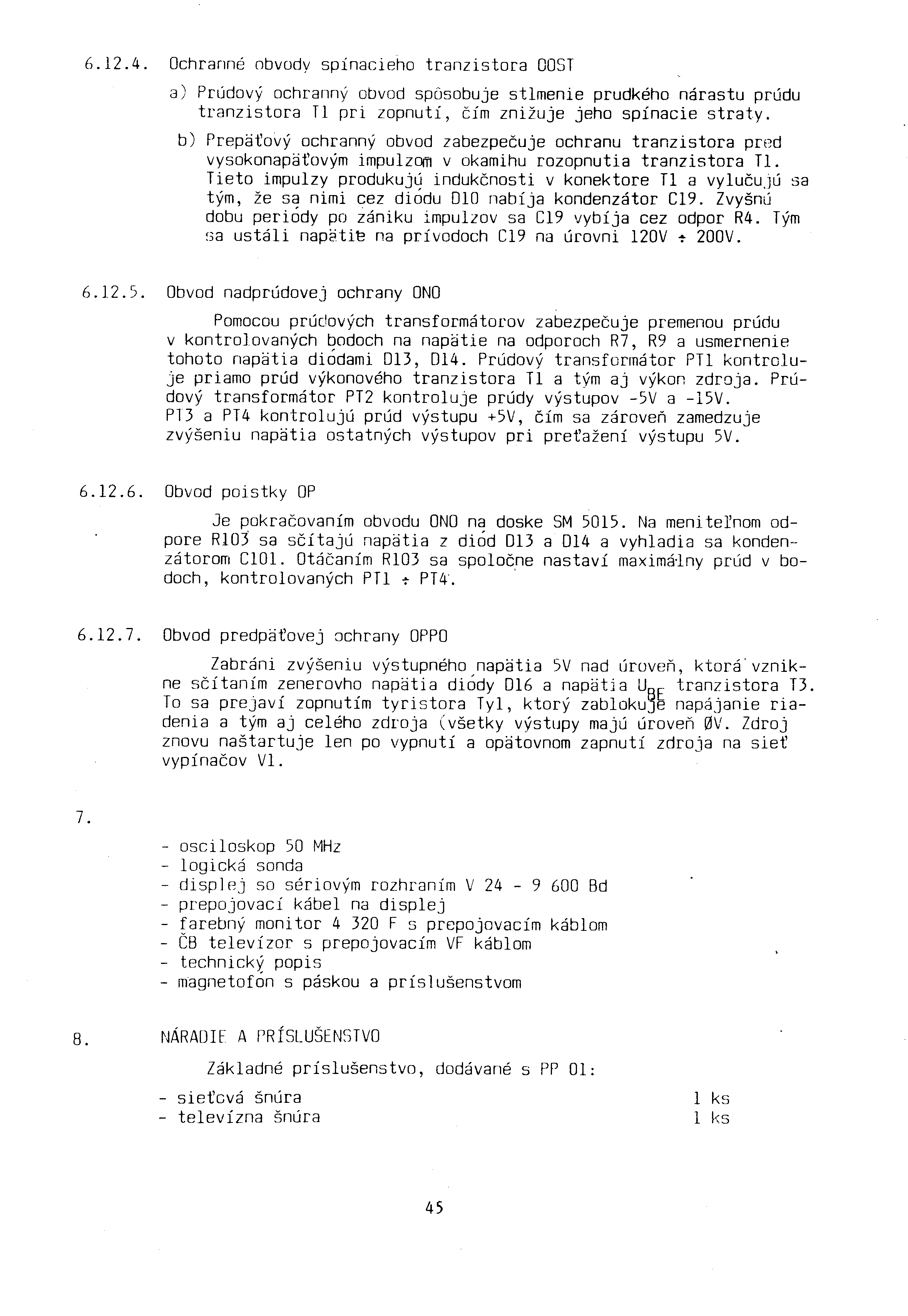

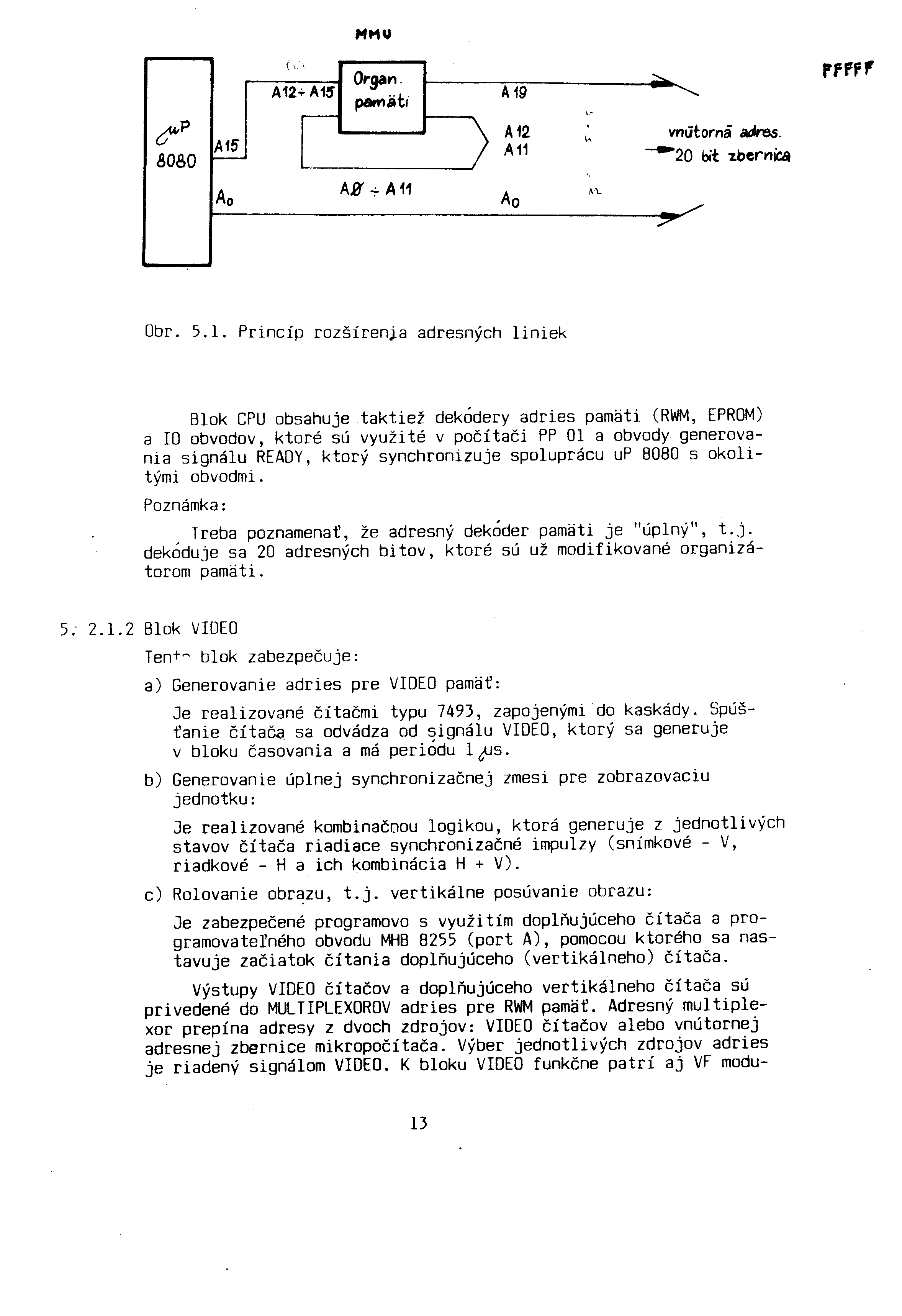

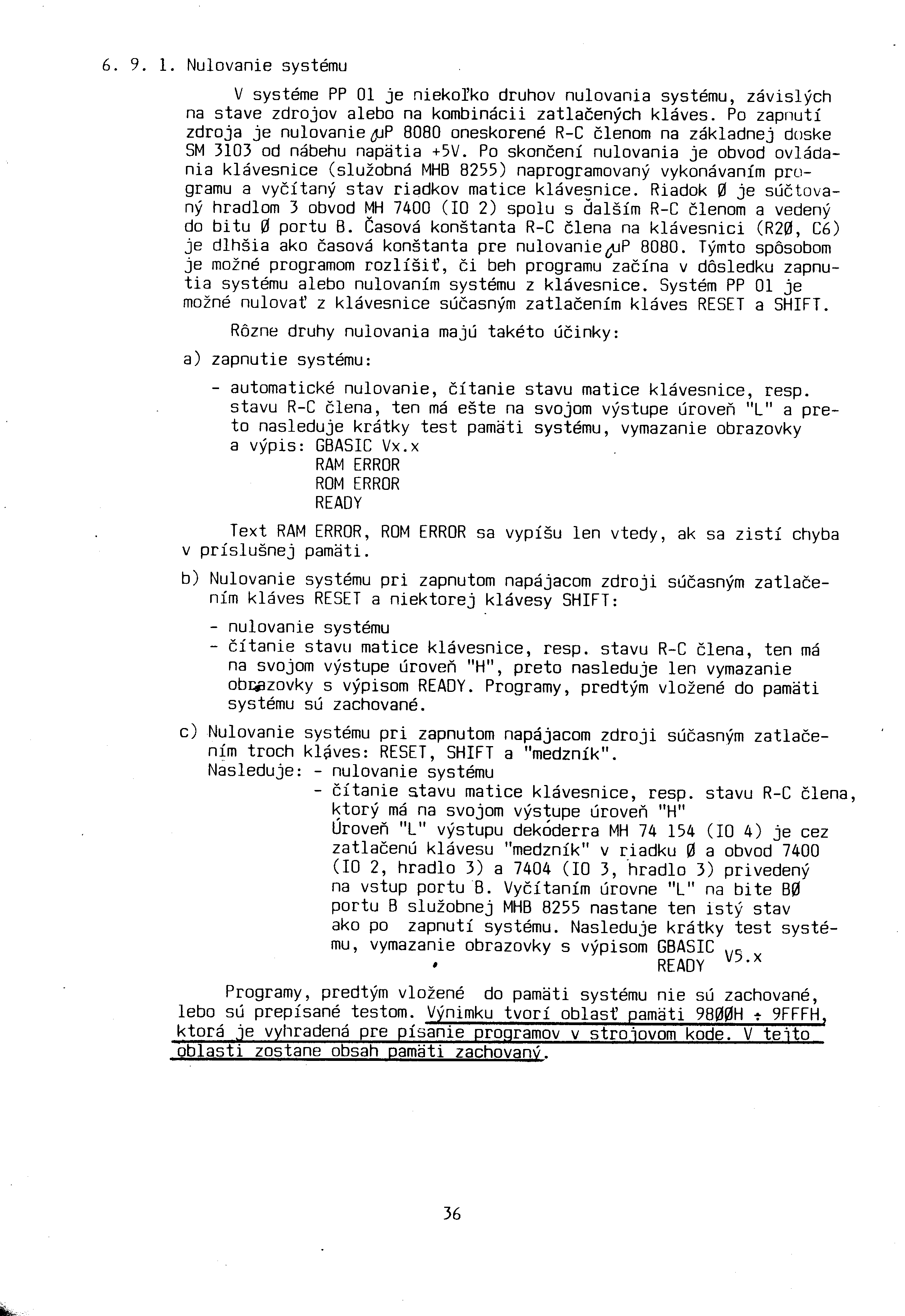

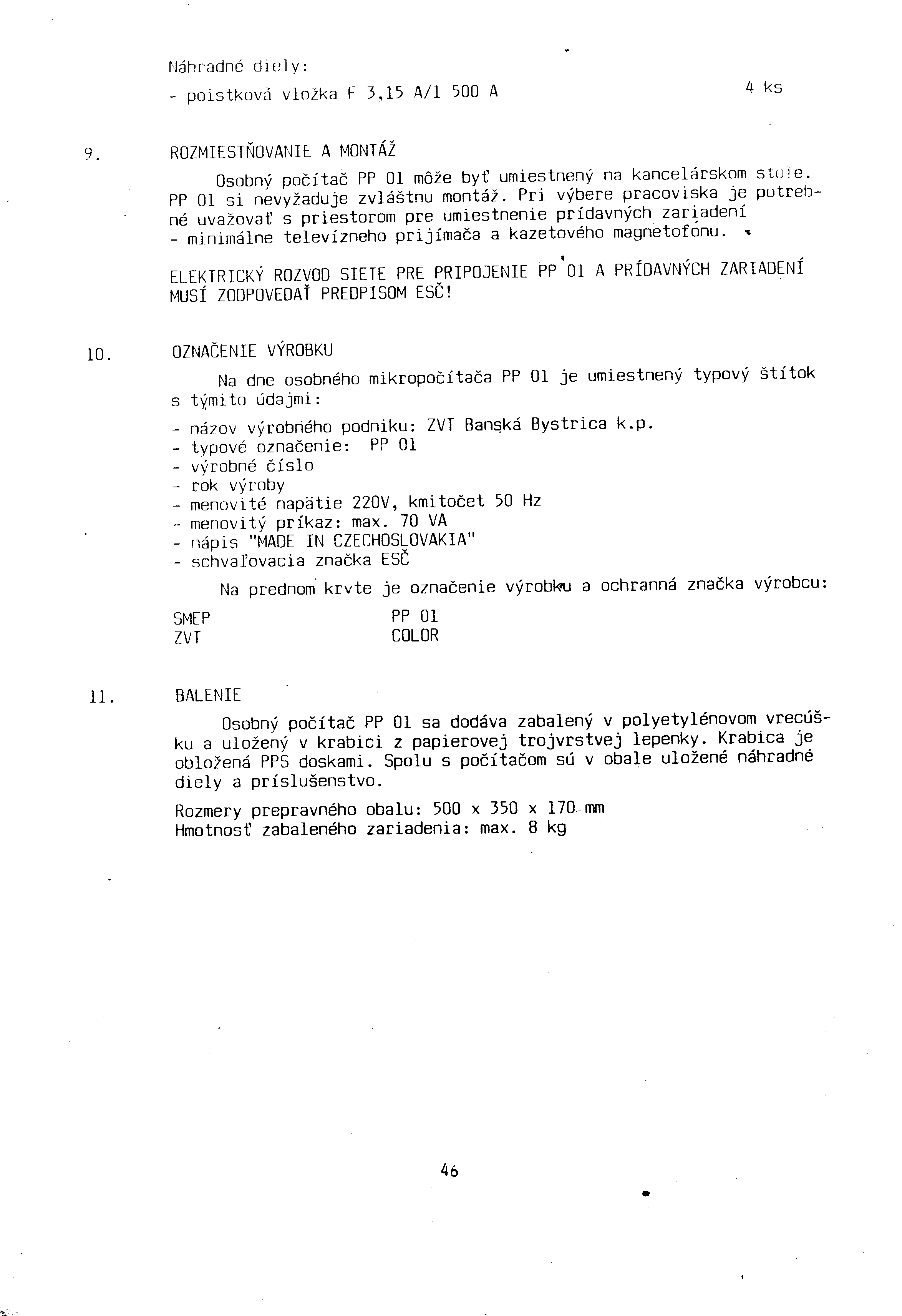

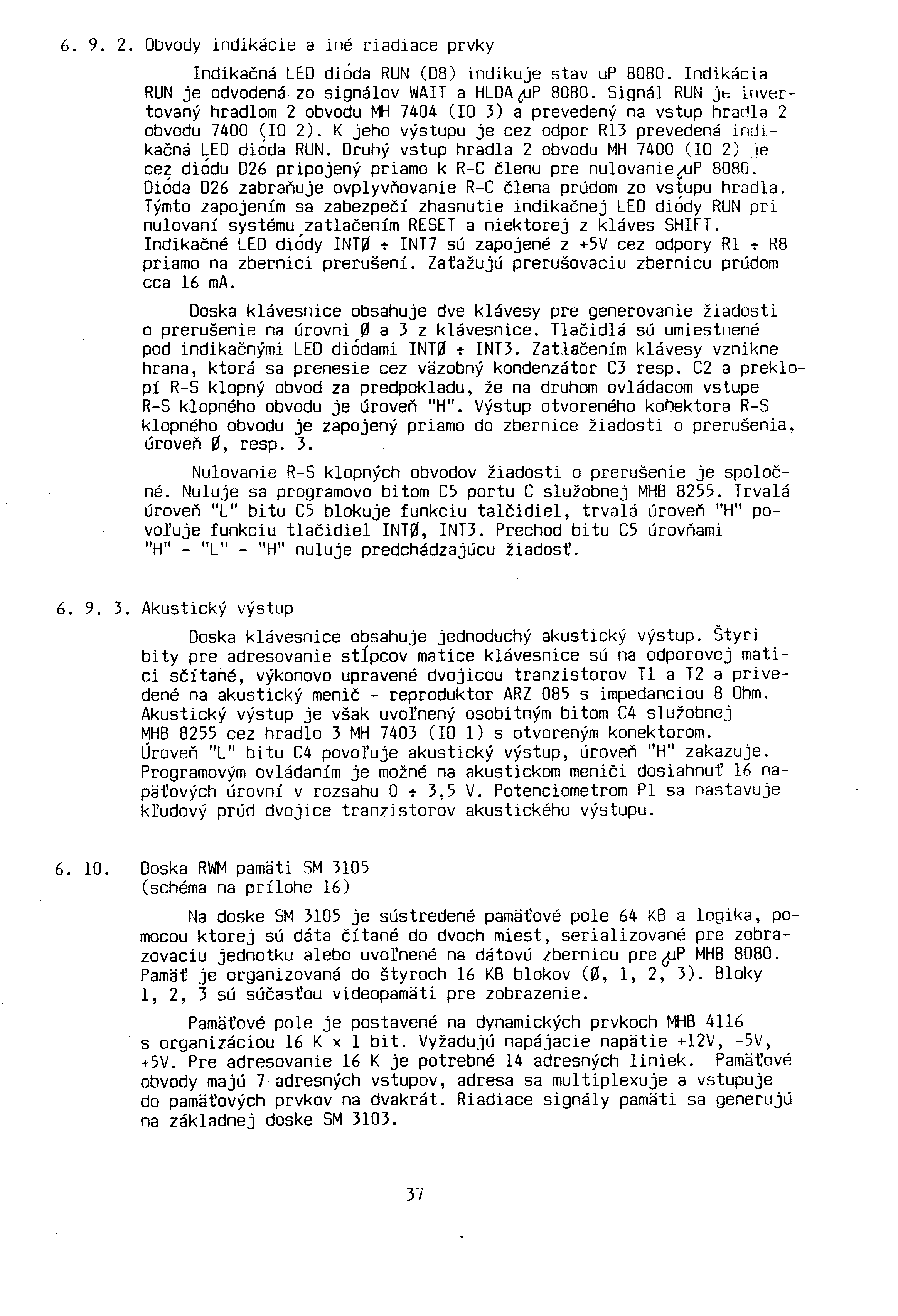

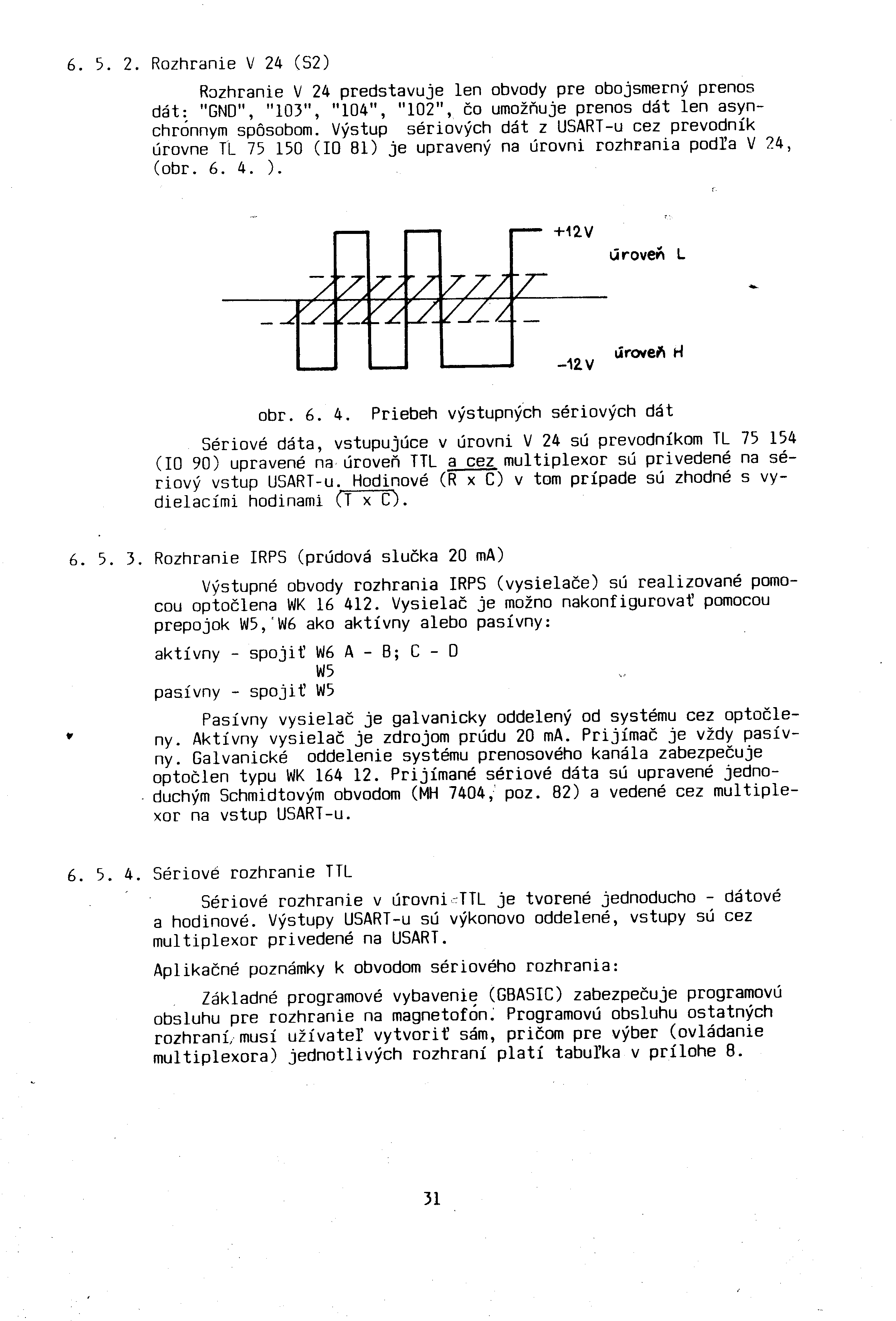

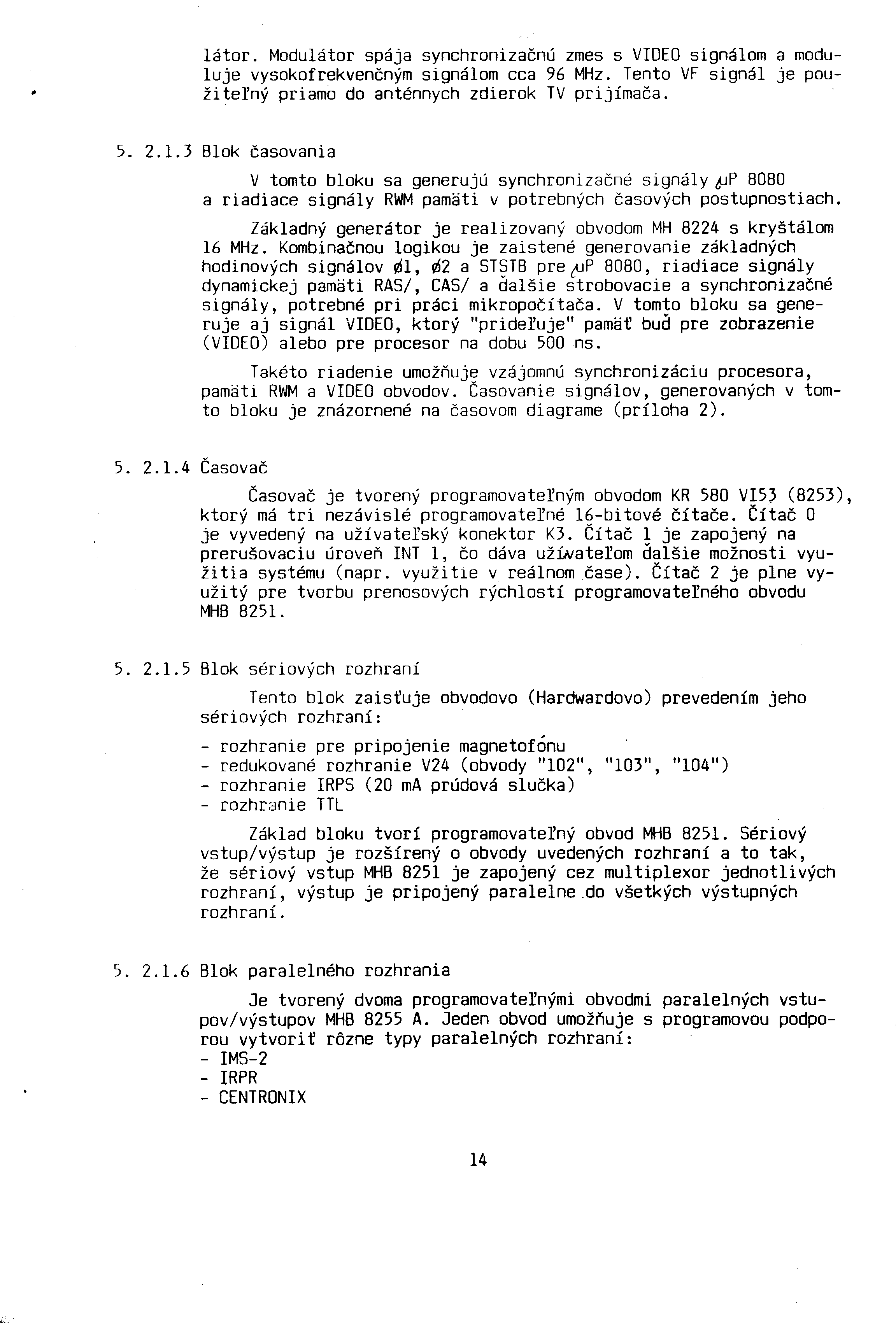

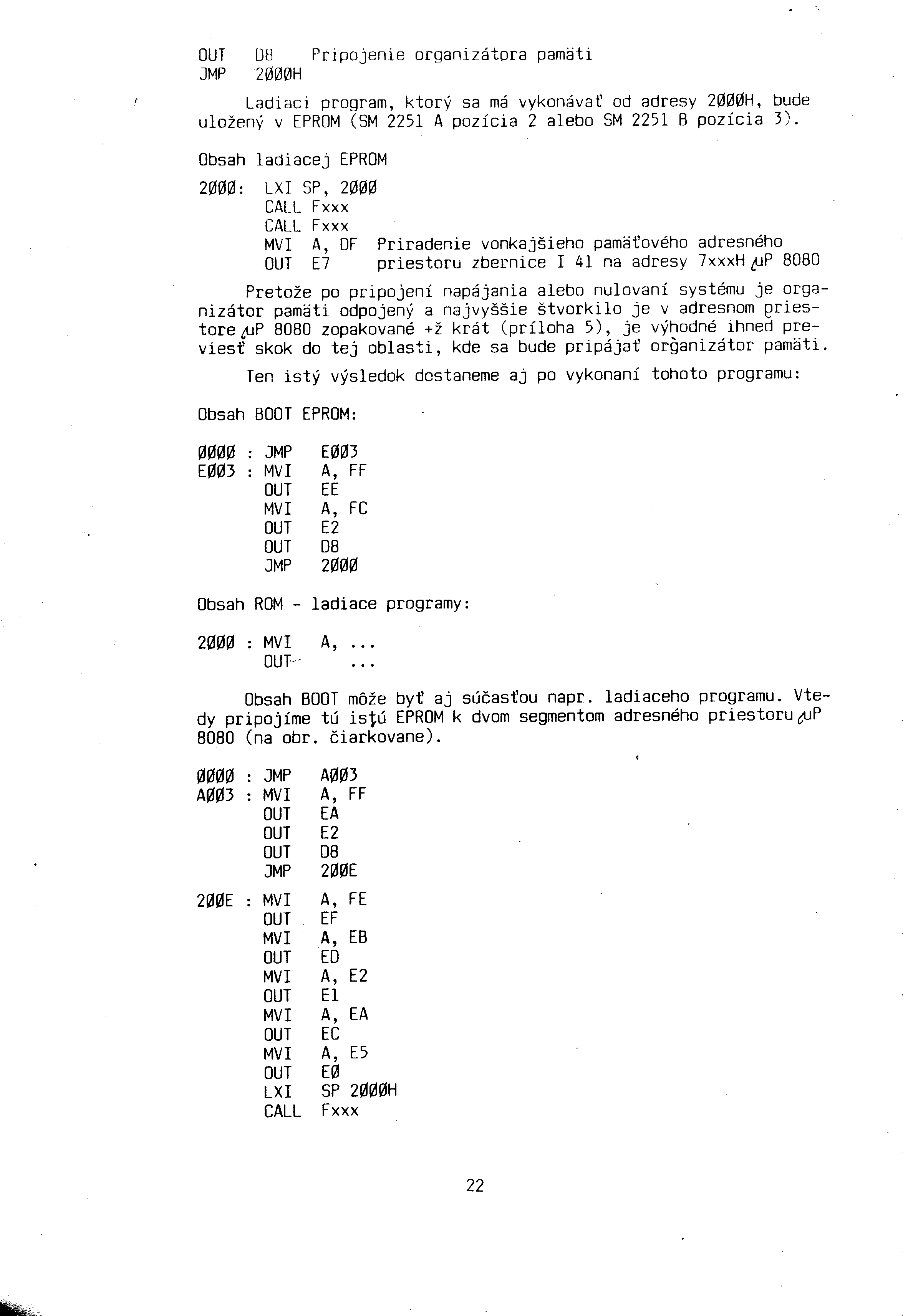

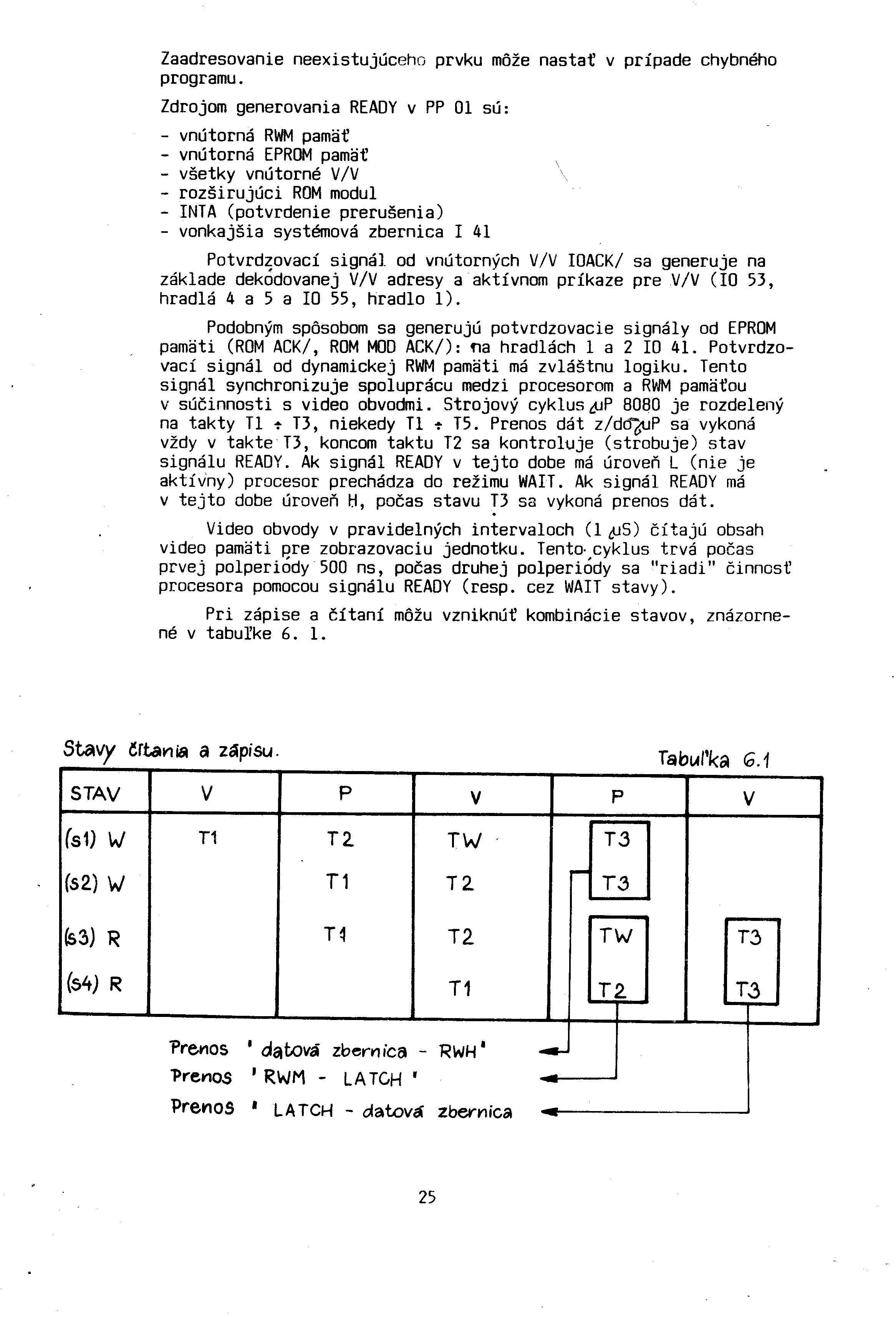

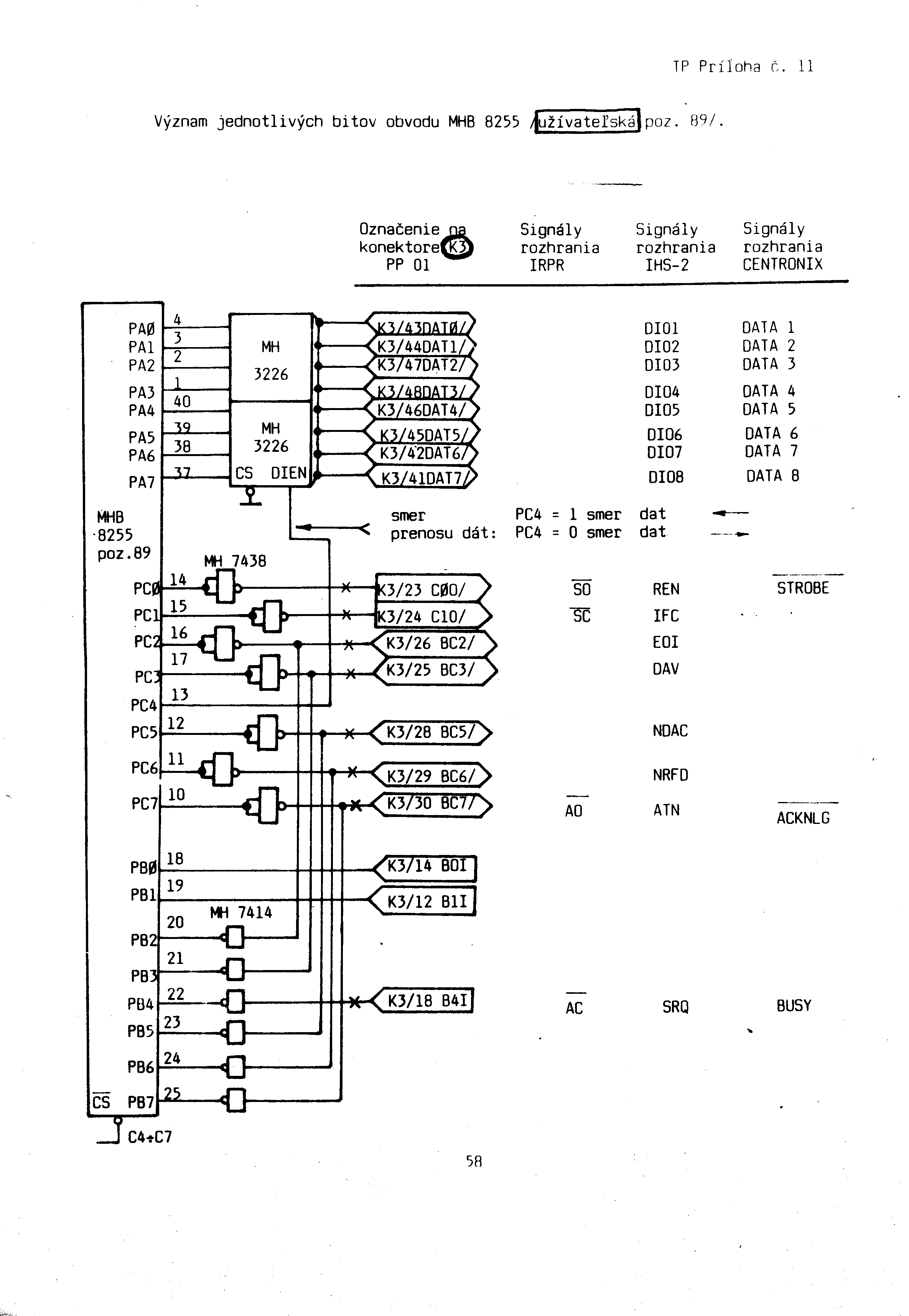

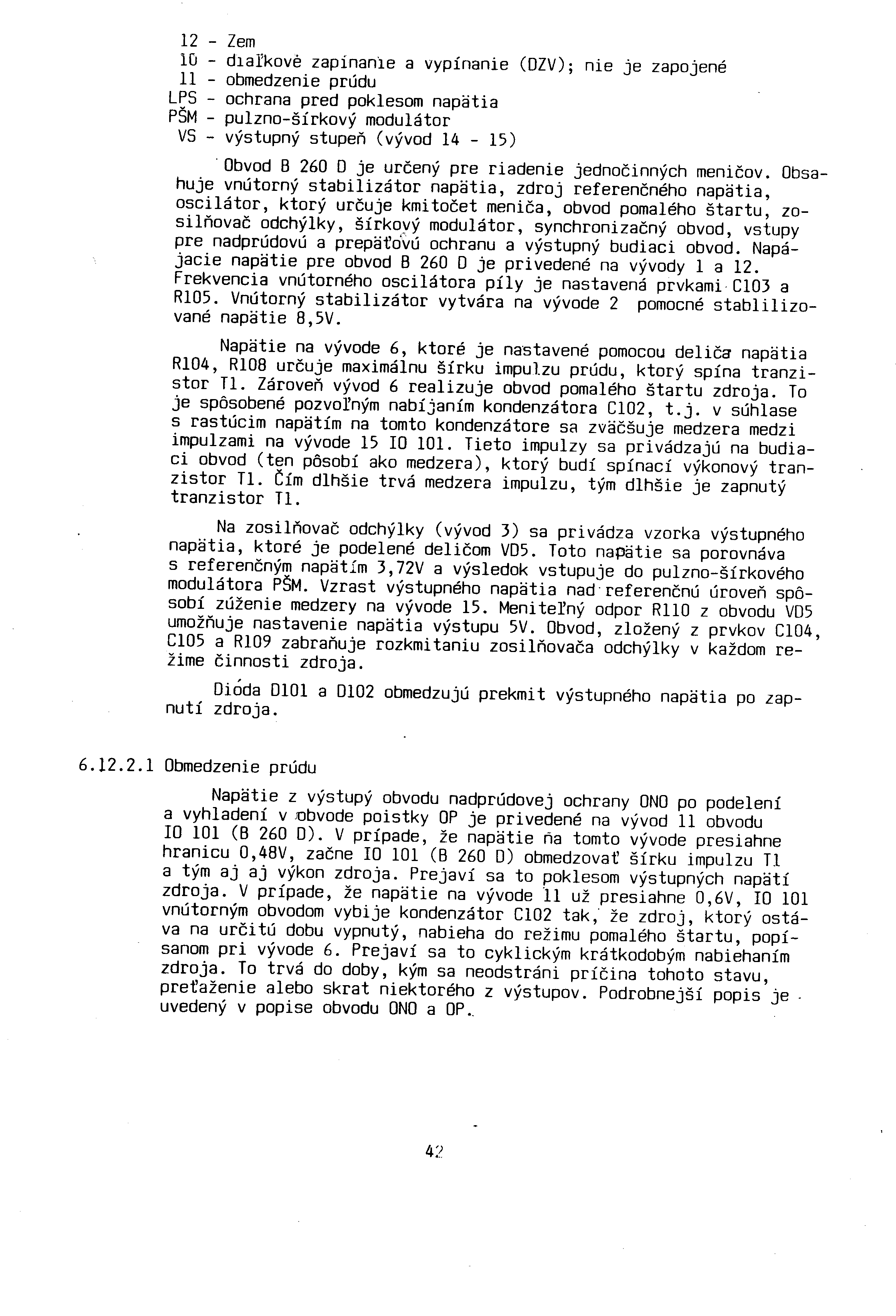

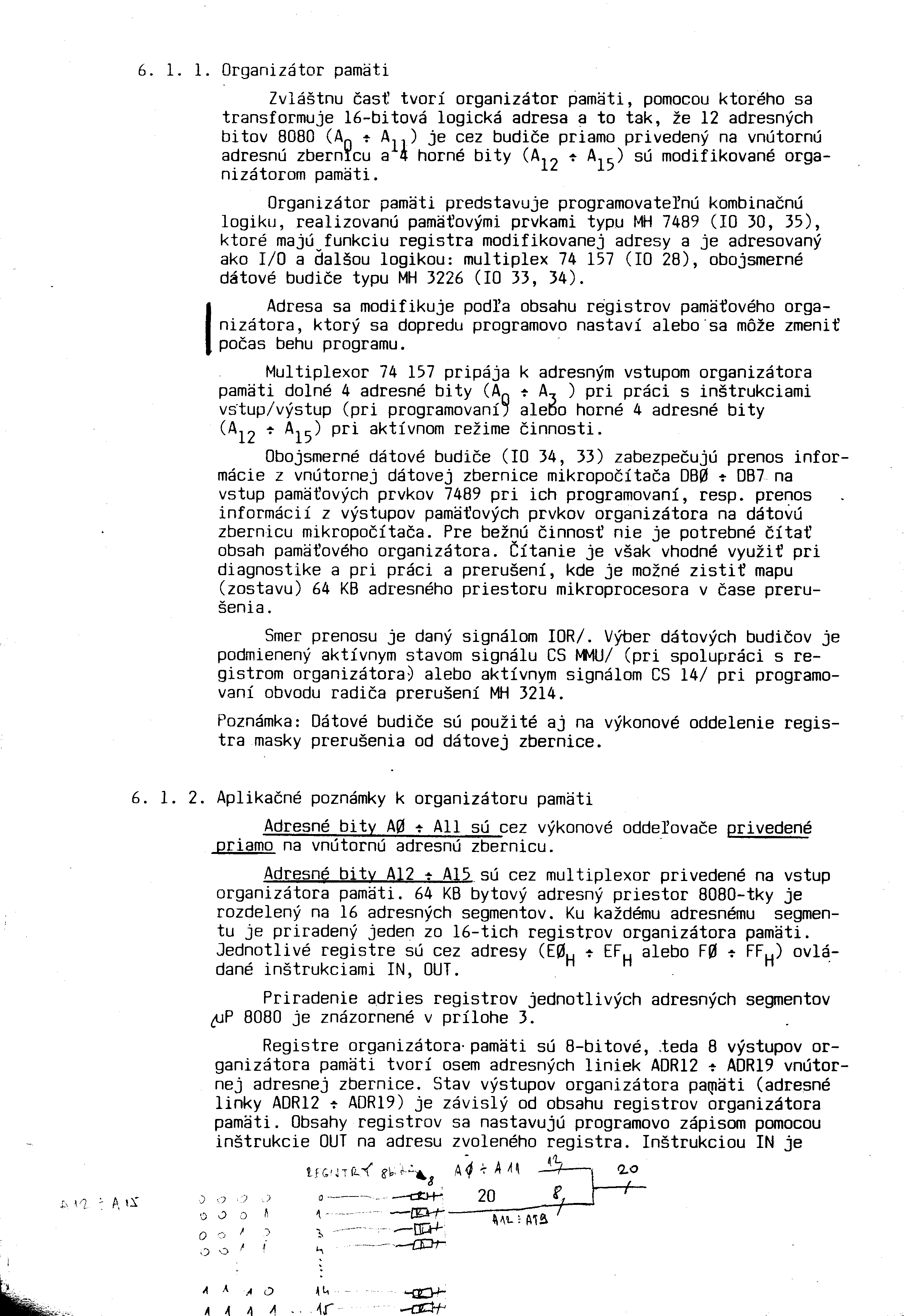

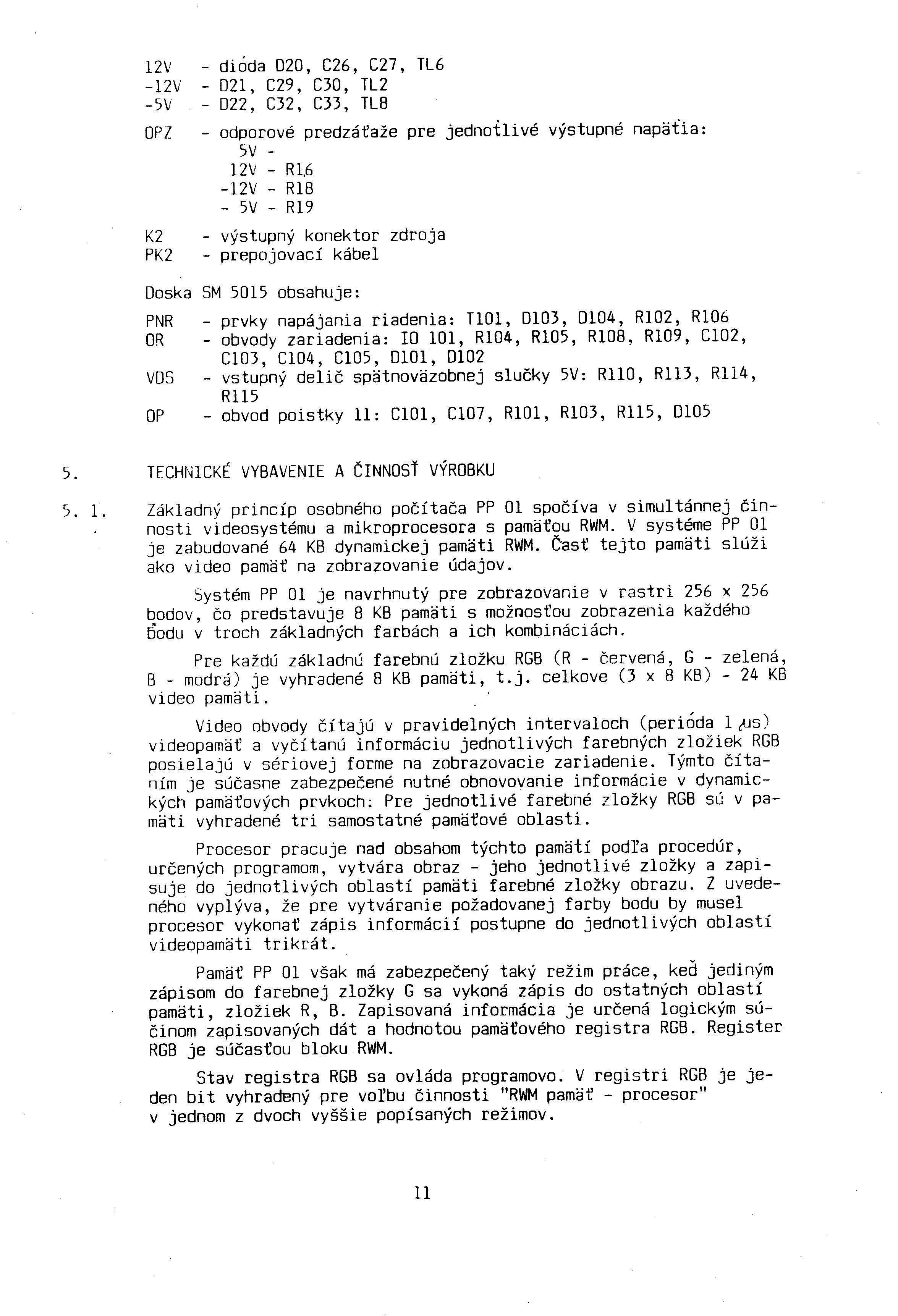

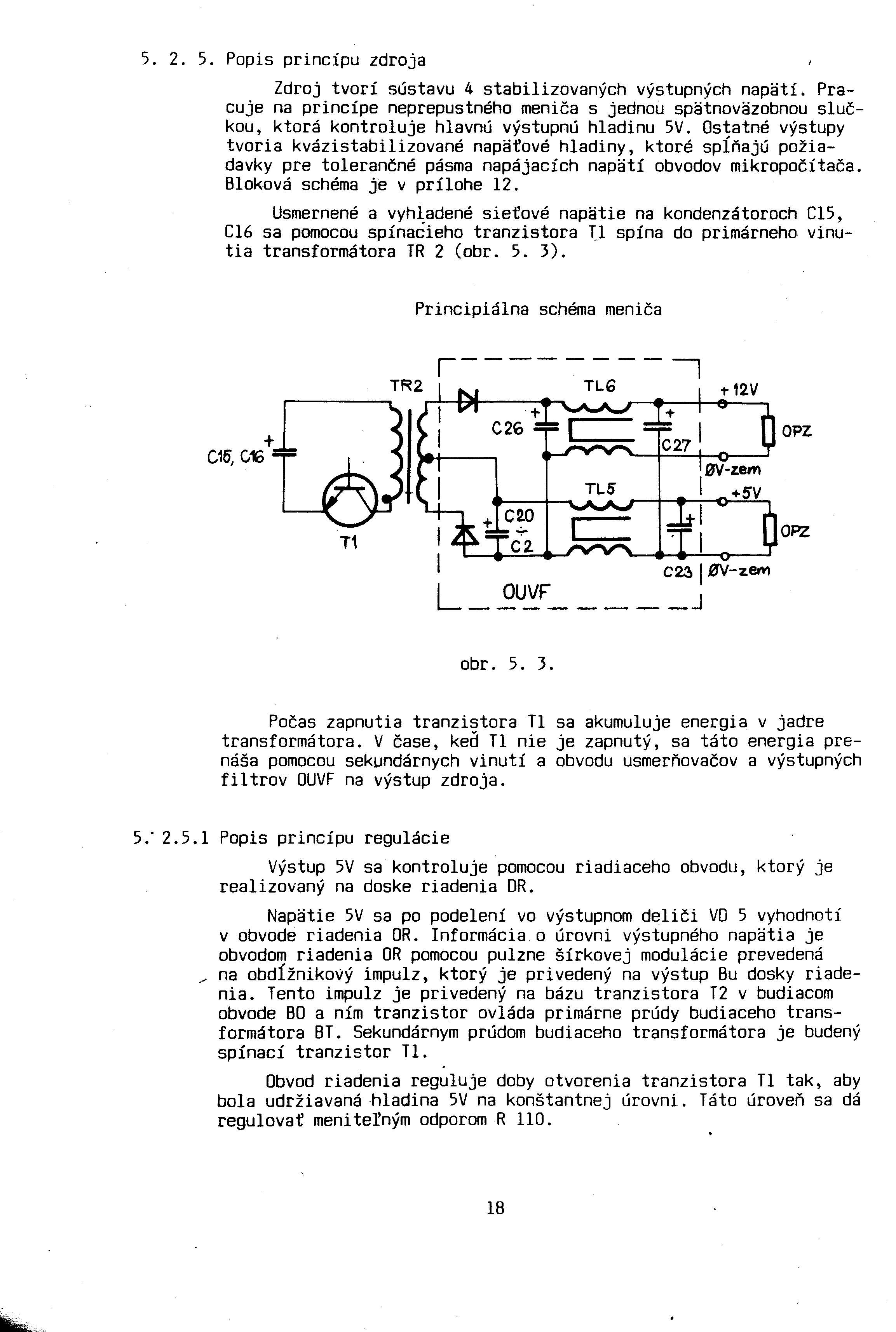

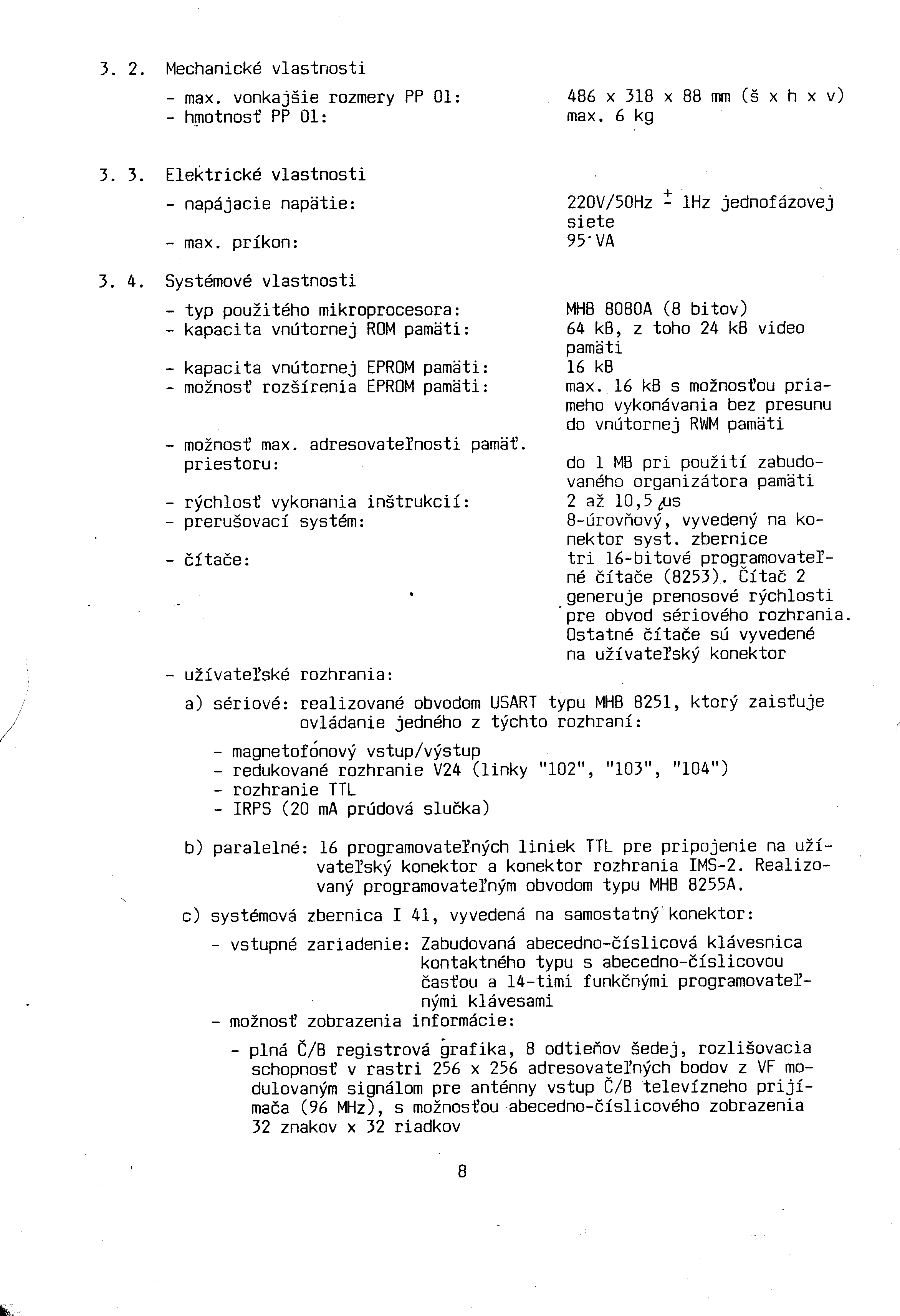

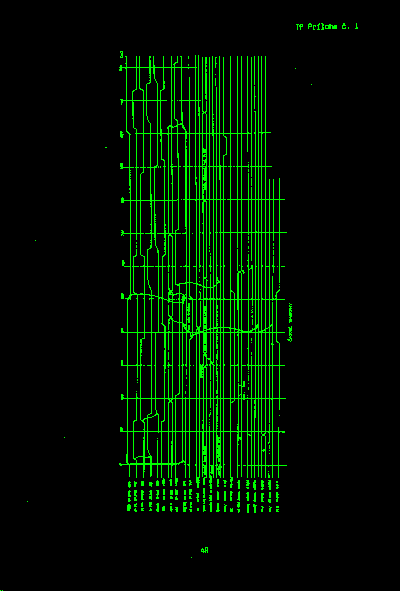

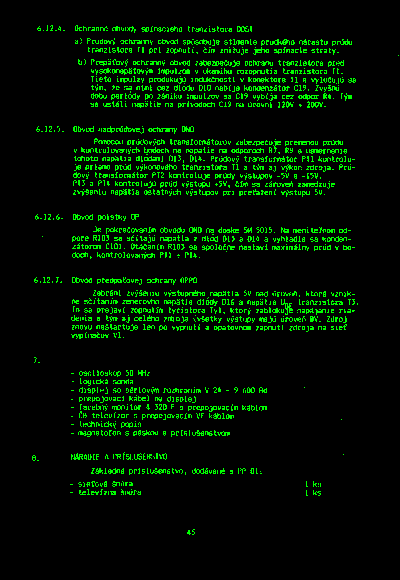

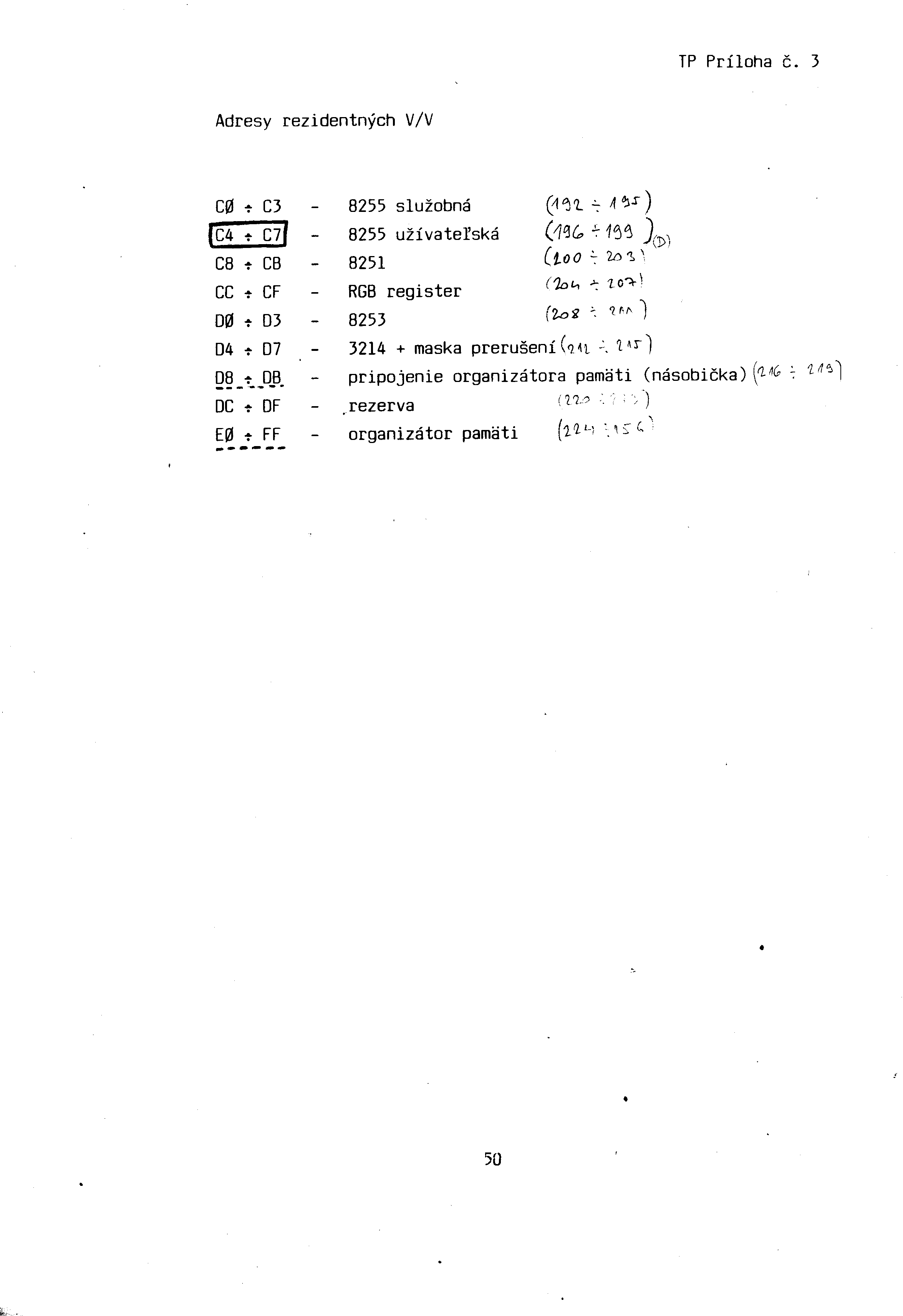

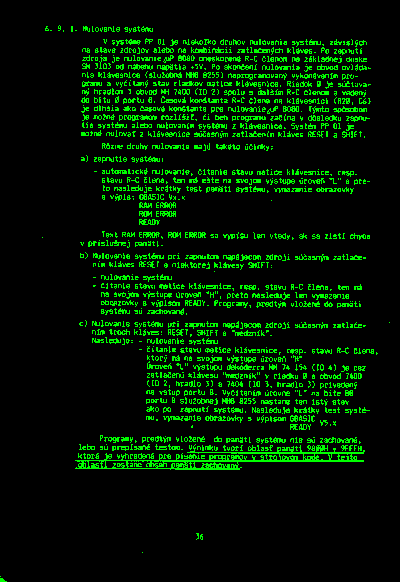

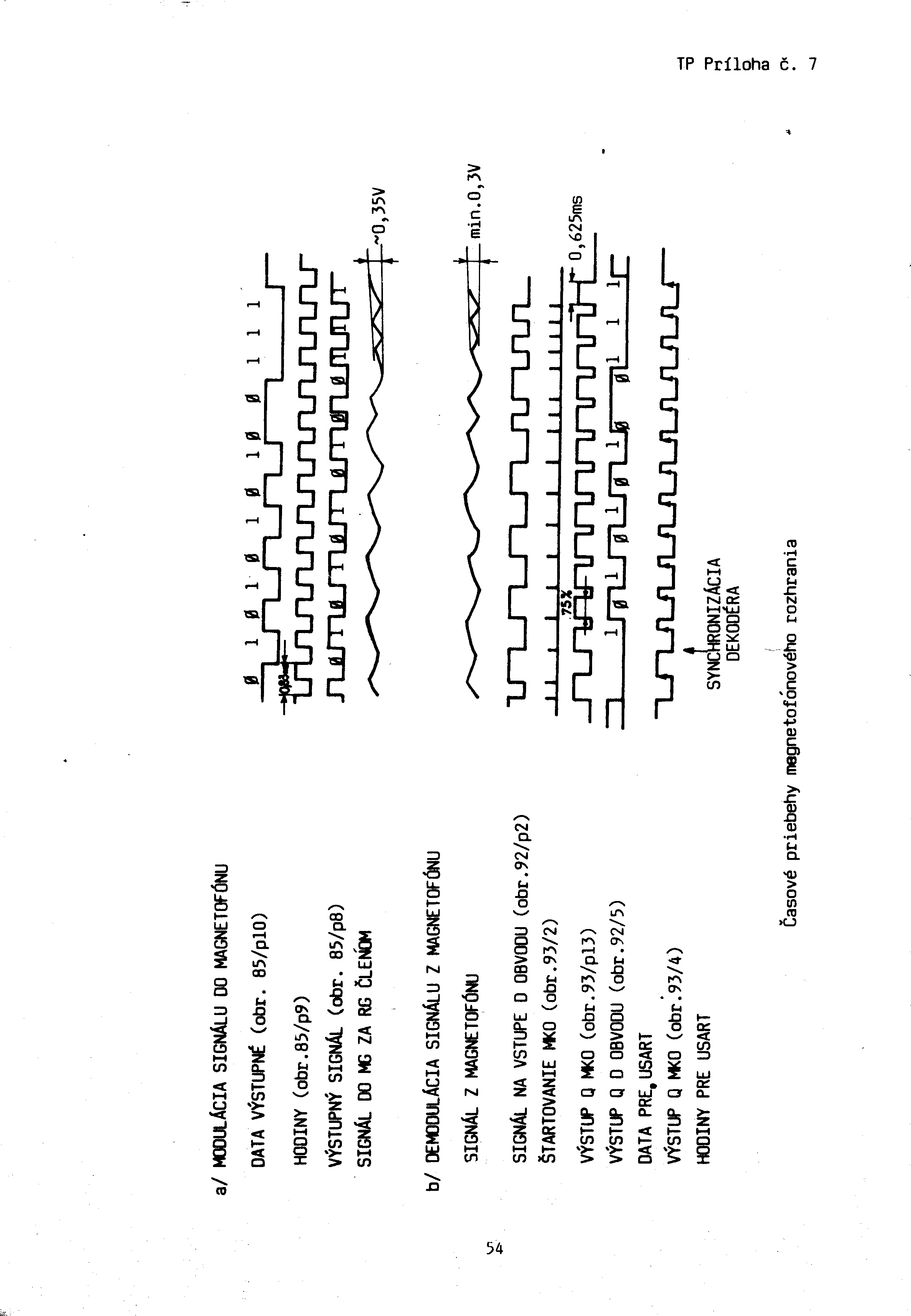

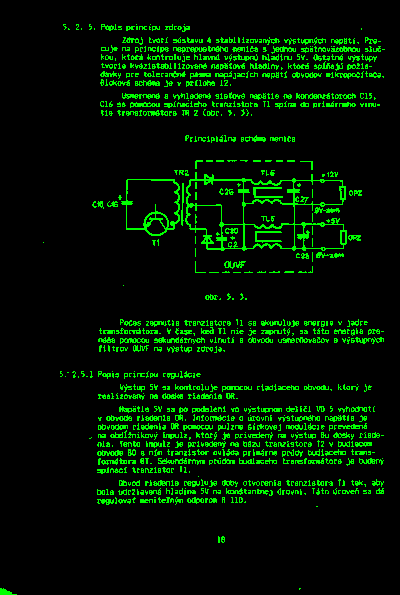

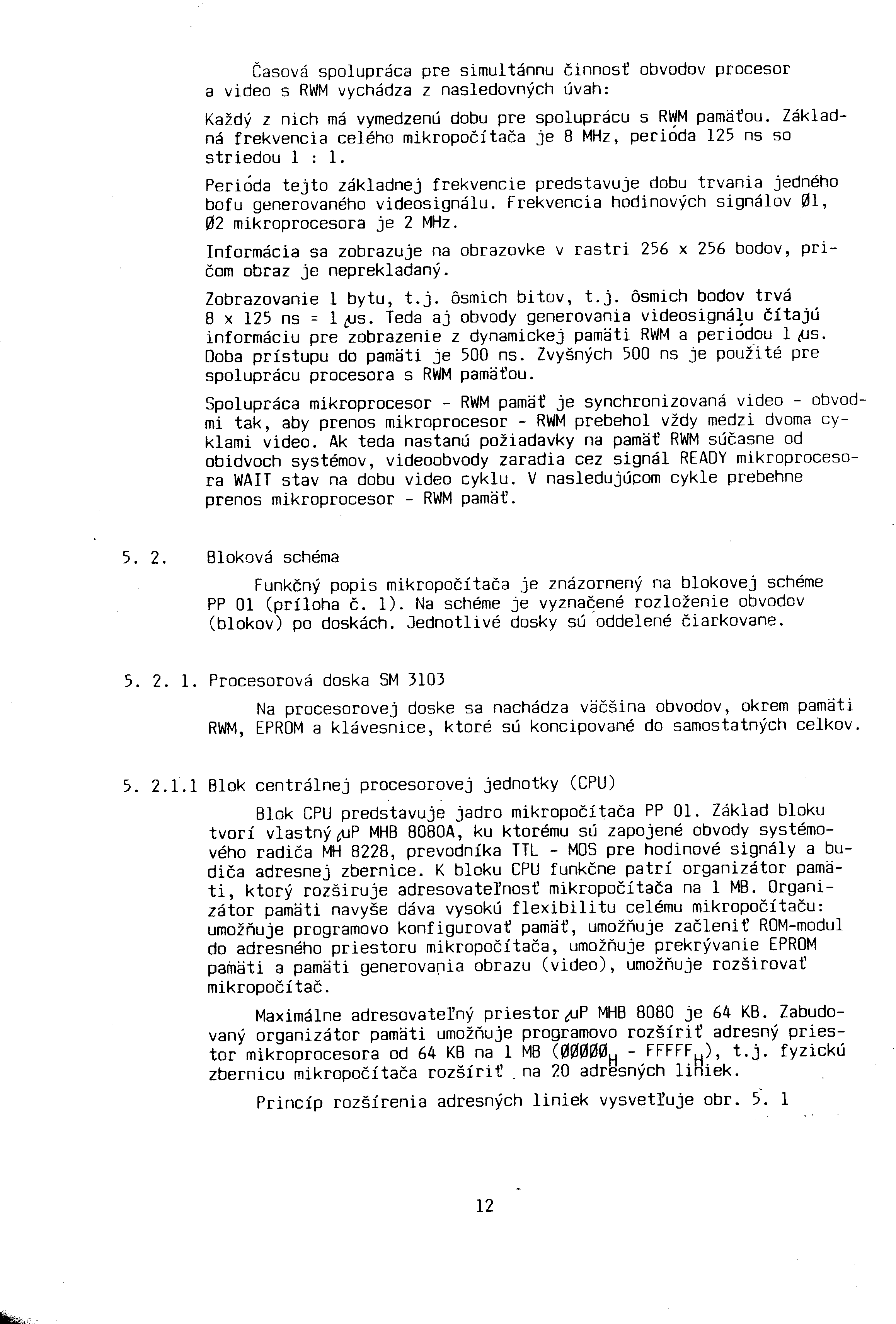

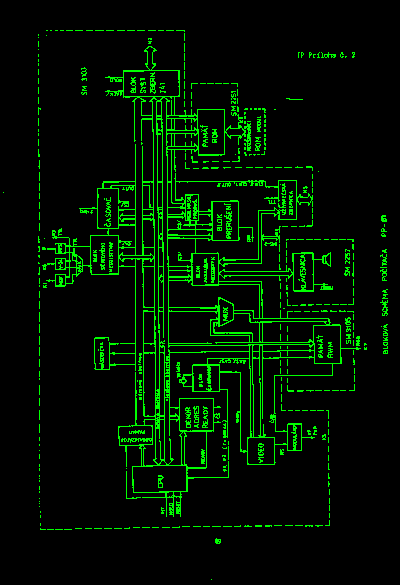

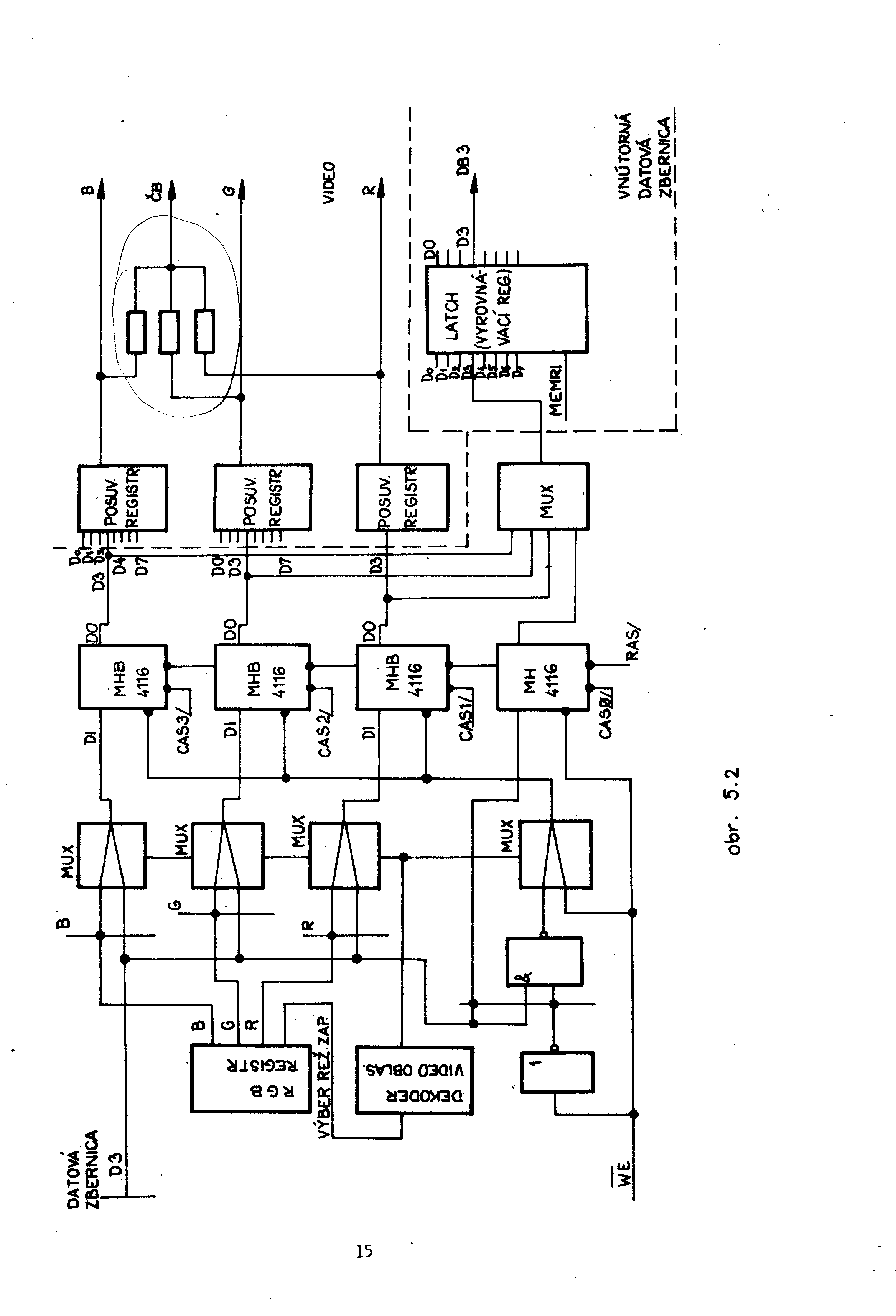

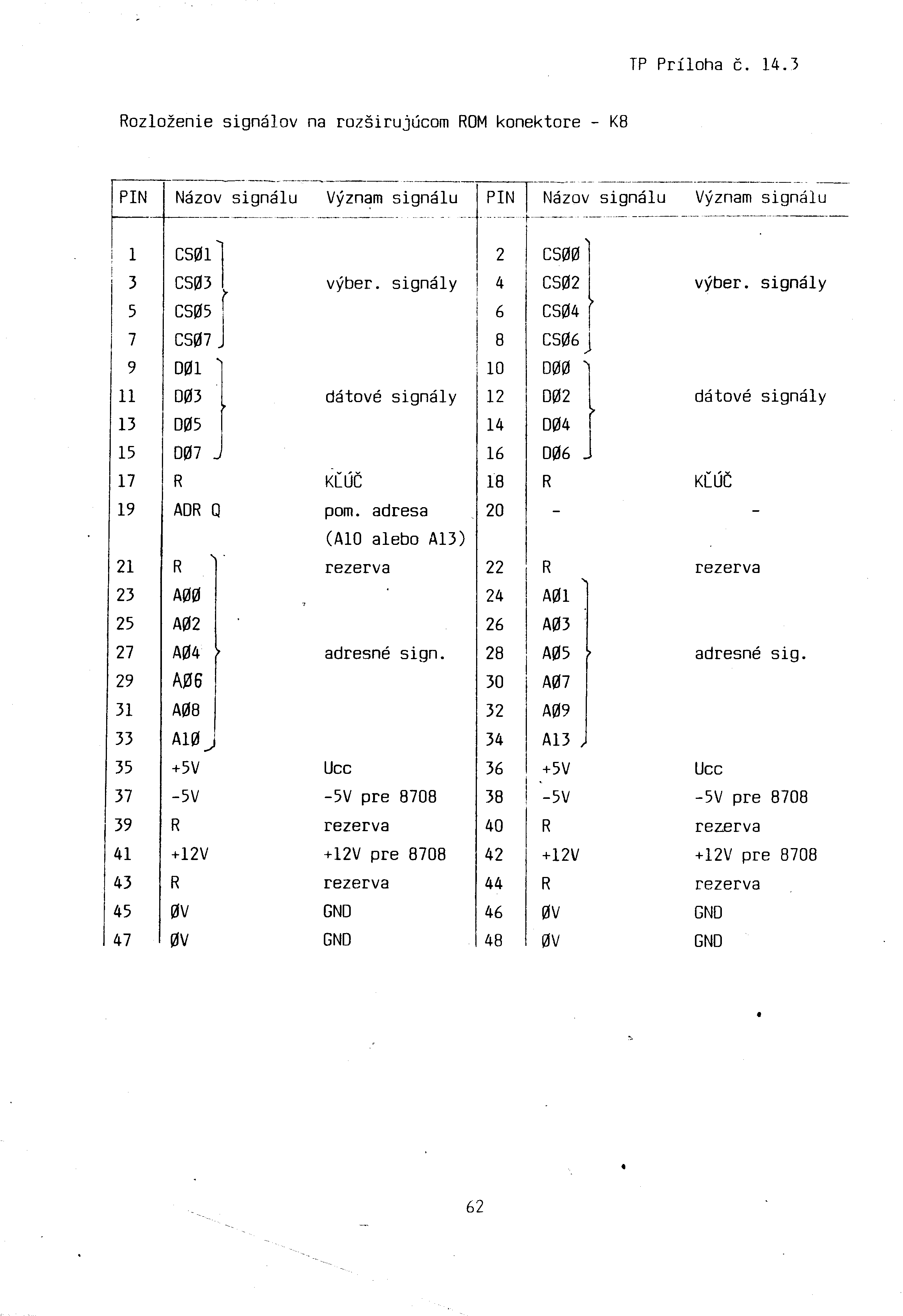

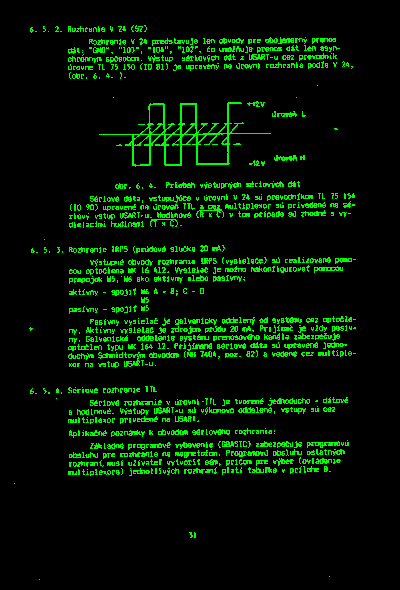

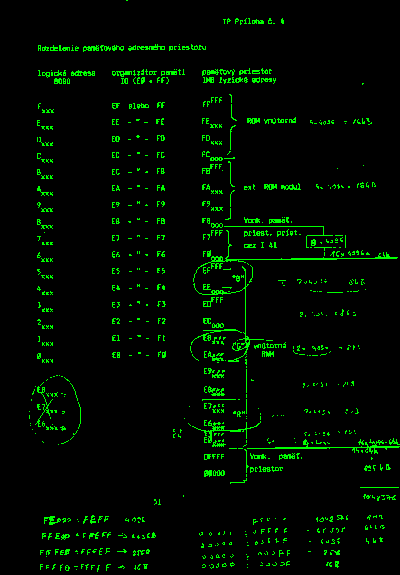

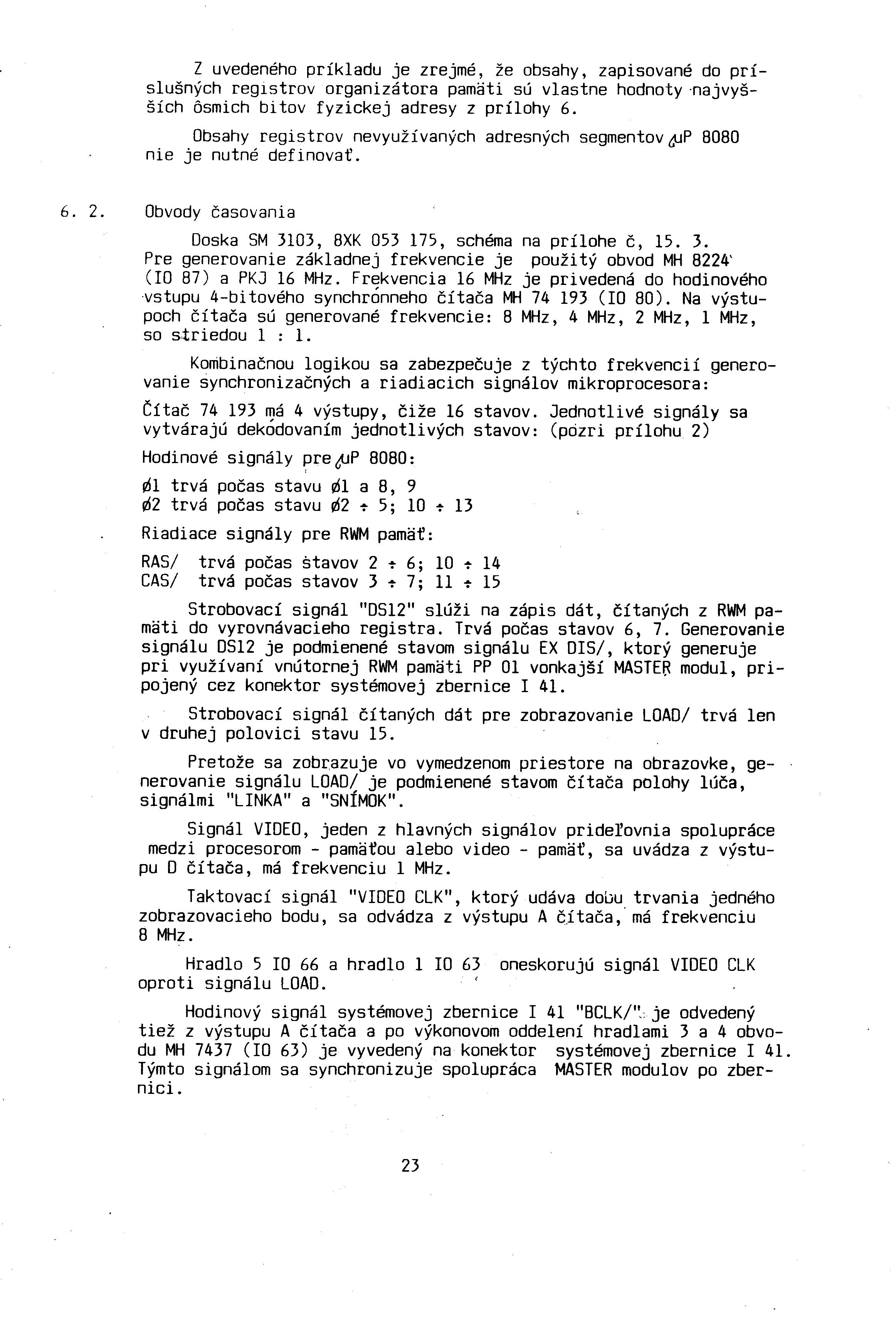

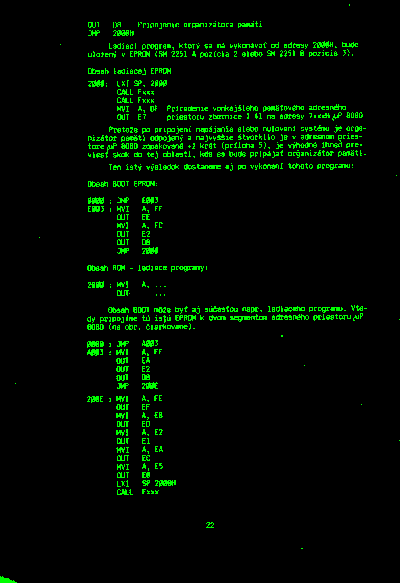

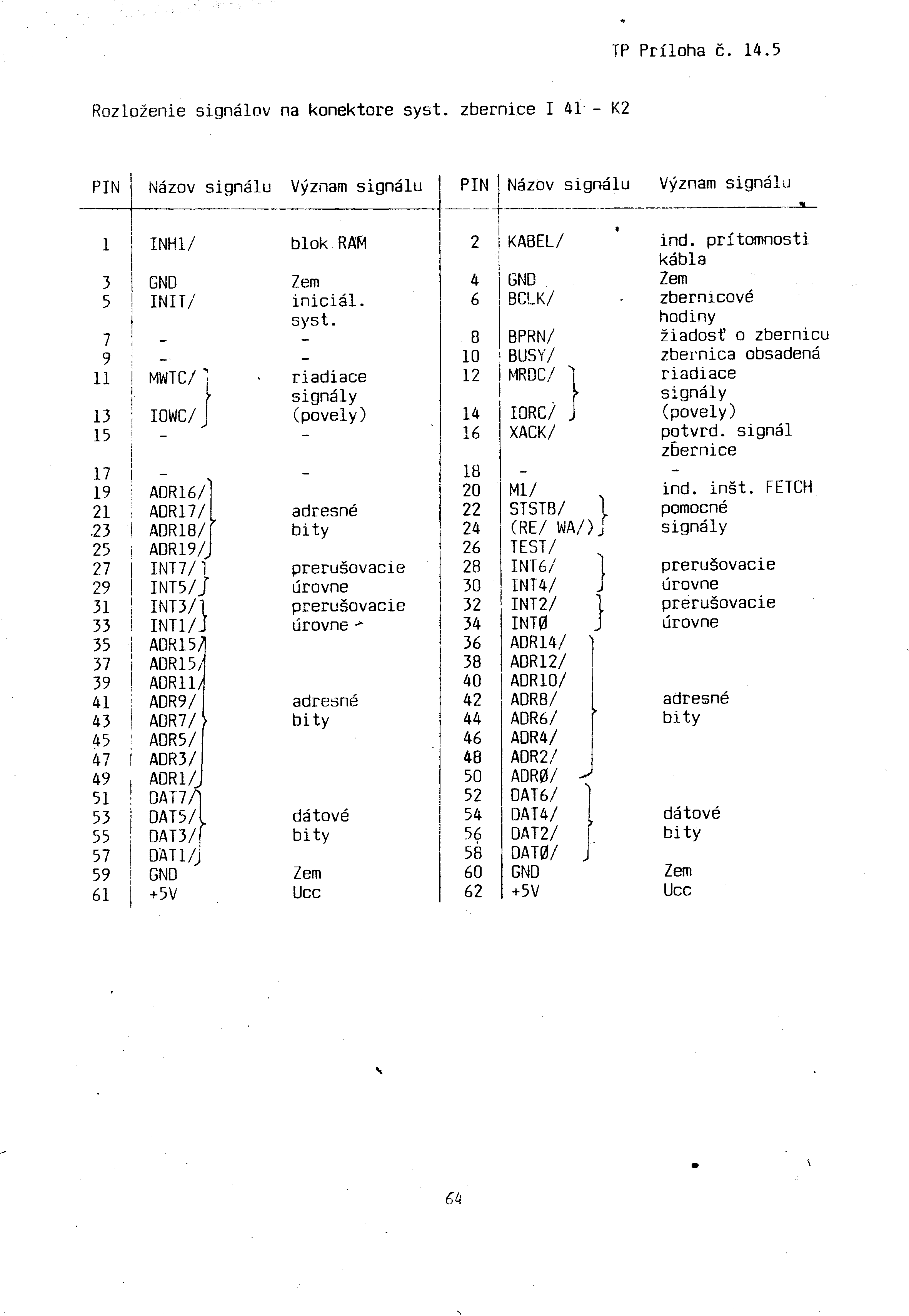

Technický popis PP01 v úspornějším formátu (TIF) i s překreslenými schématy ke stažení ZDE 6.3MB.Schéma počítače
Schéma RWM
Schéma EPROM
Schéma klávesnice

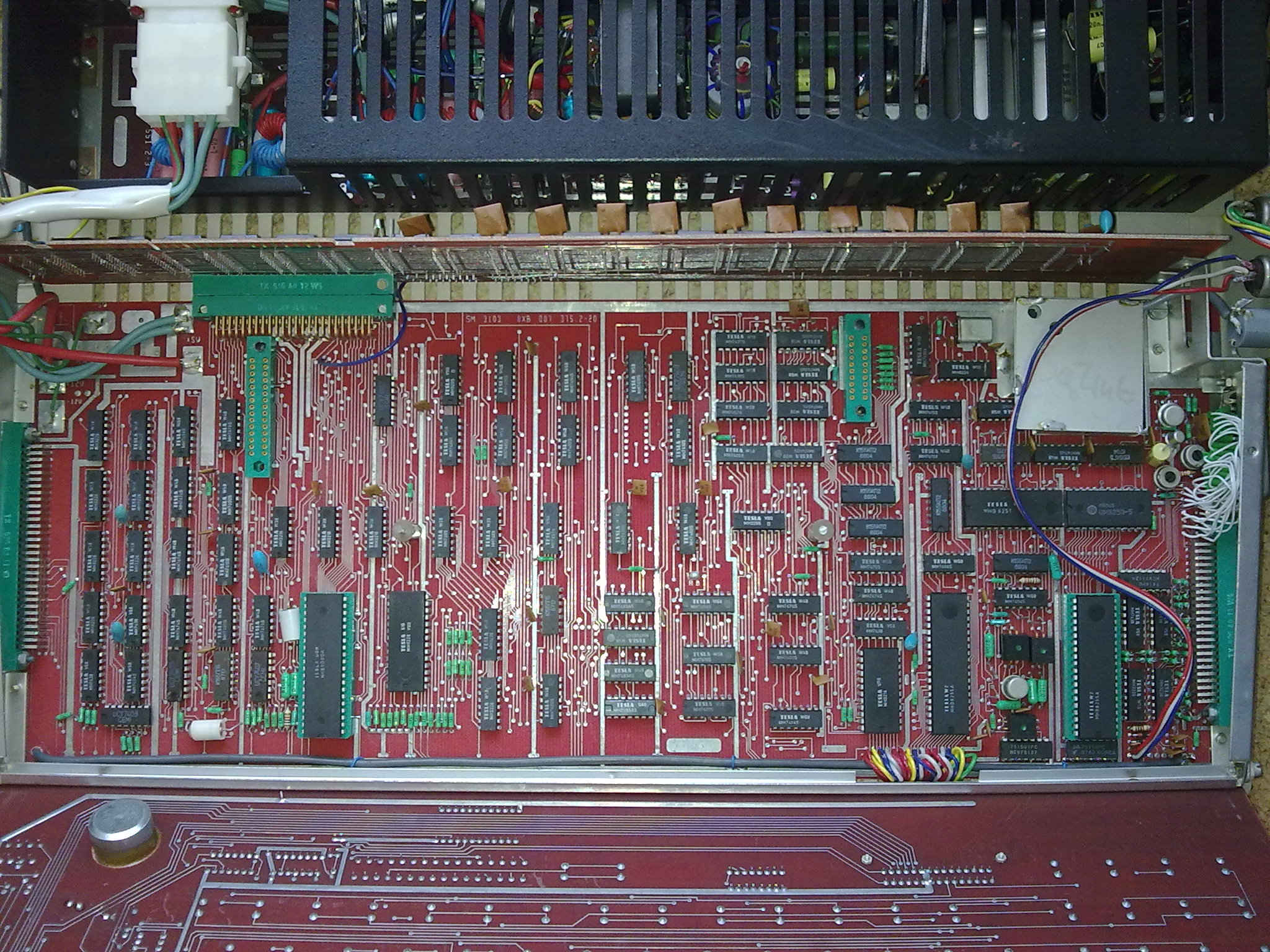

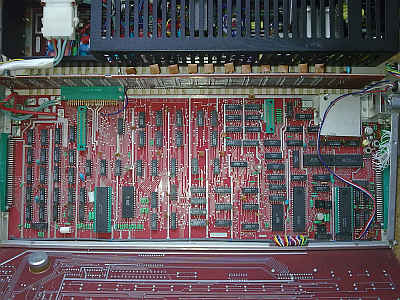

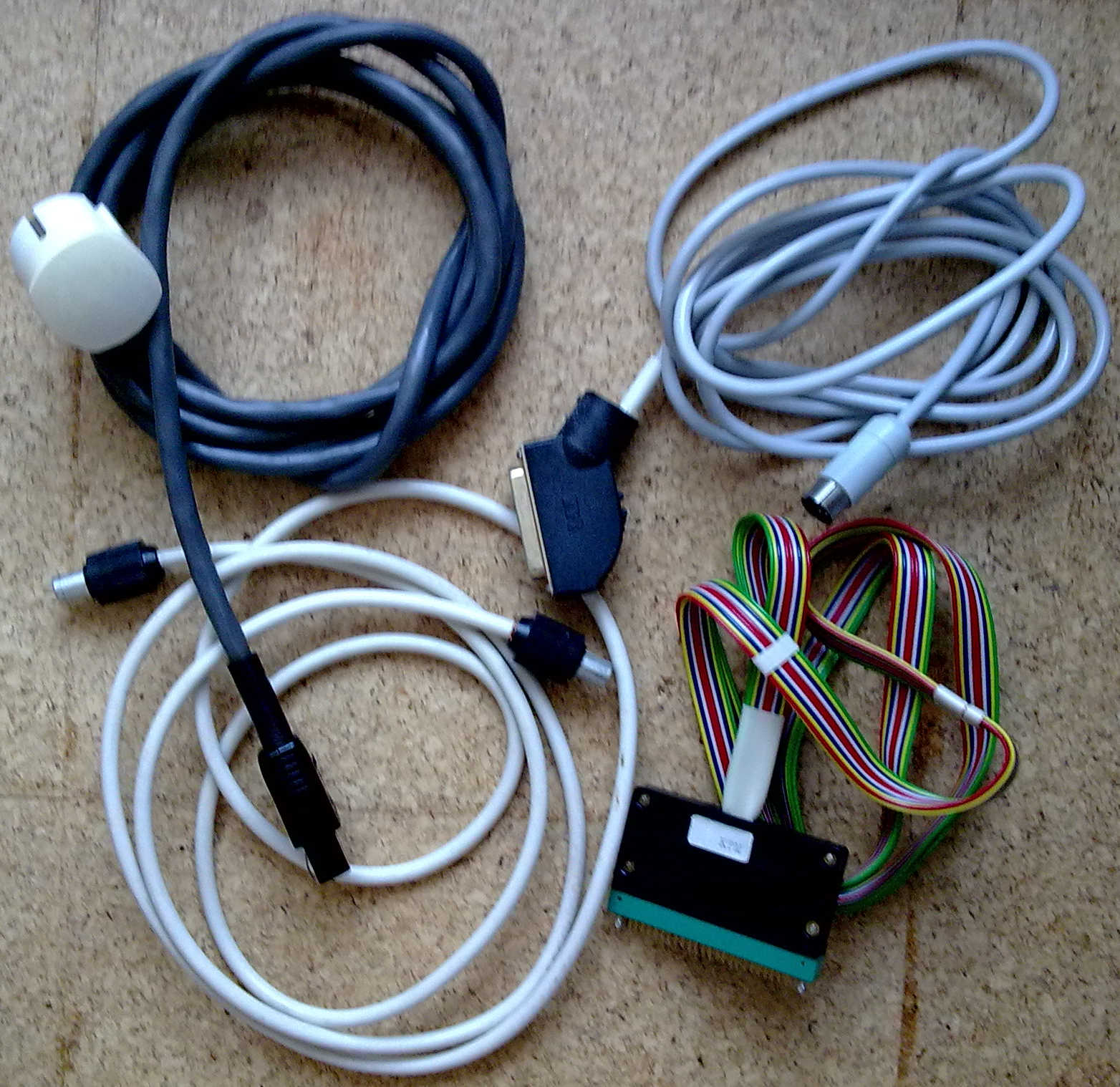

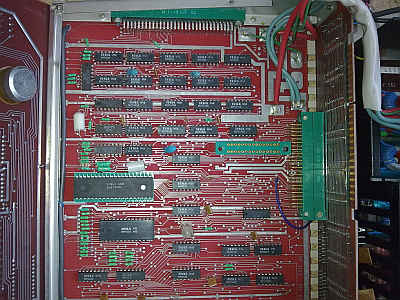

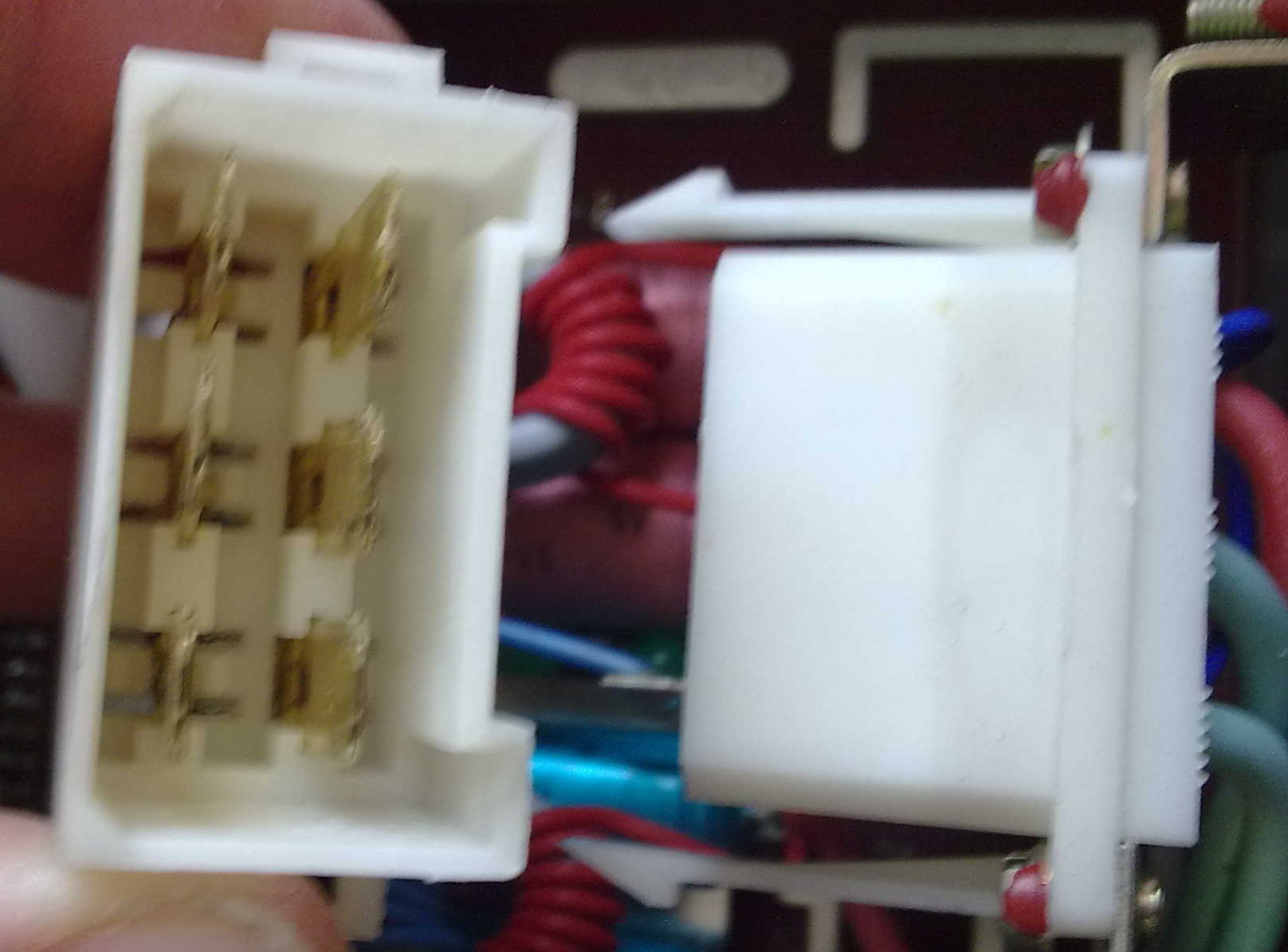

Technické porno

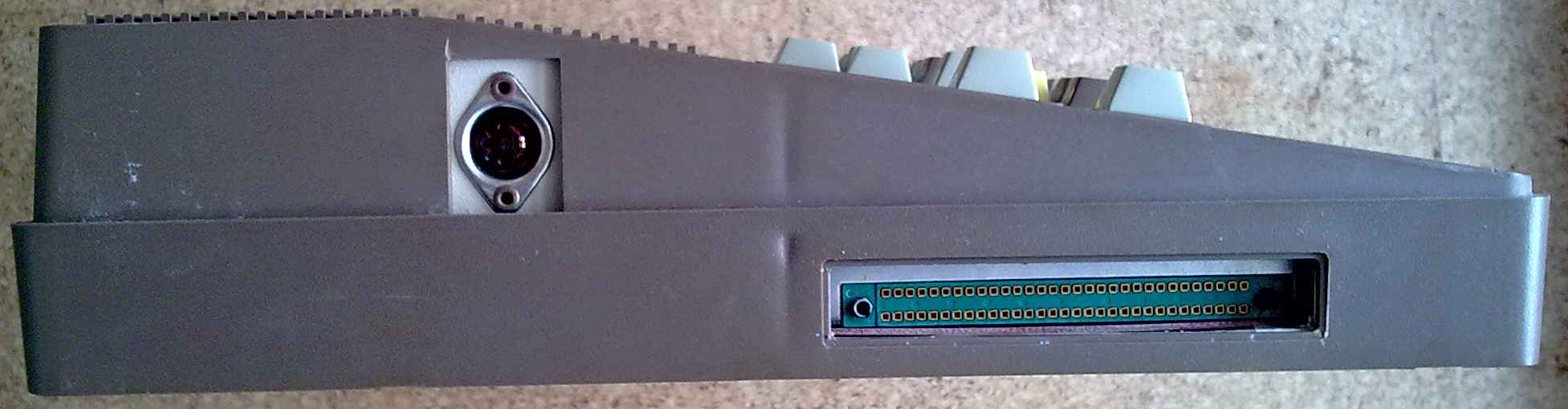

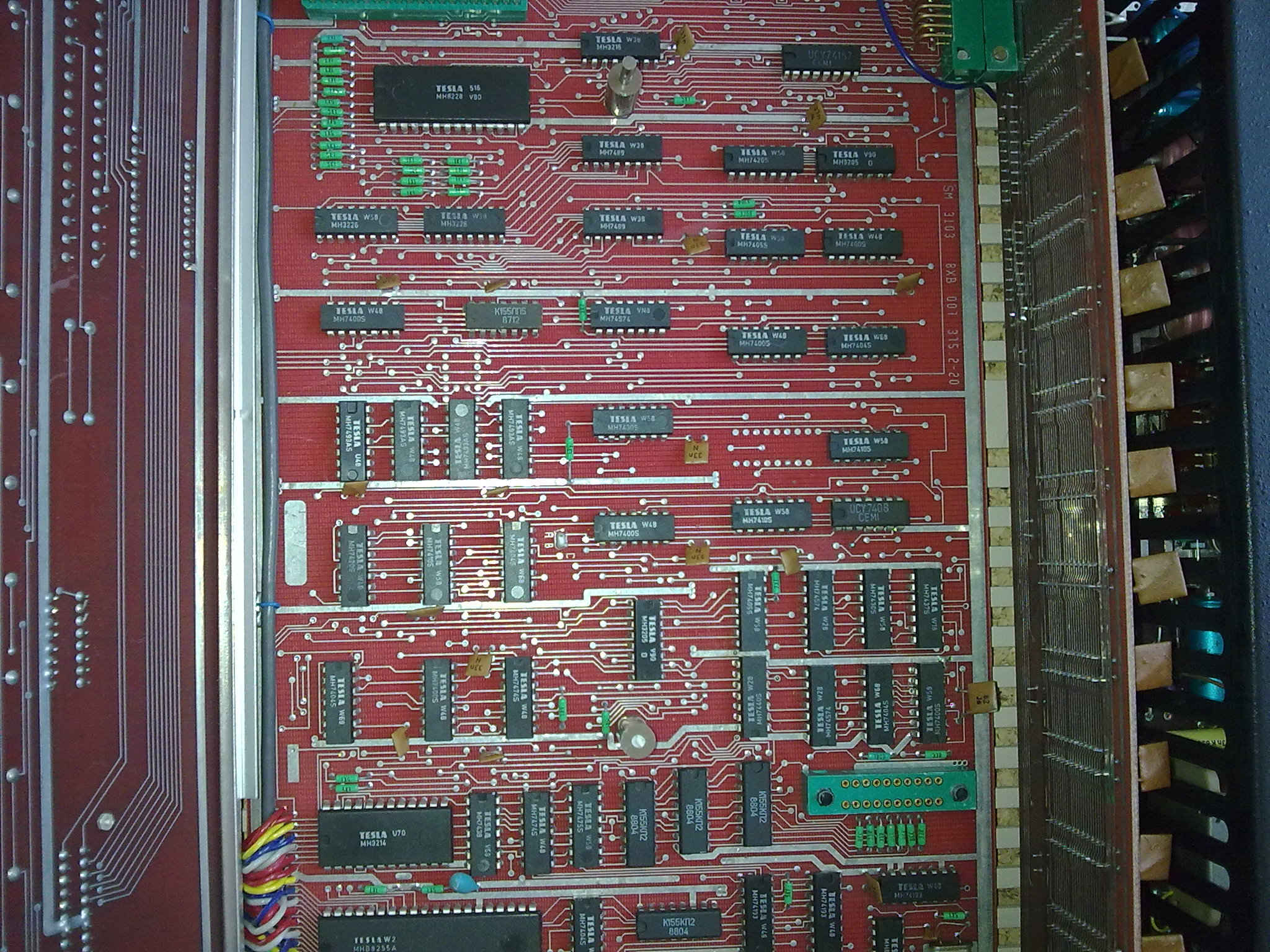

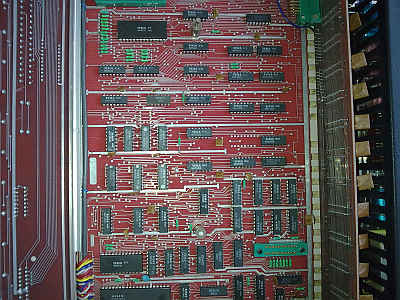

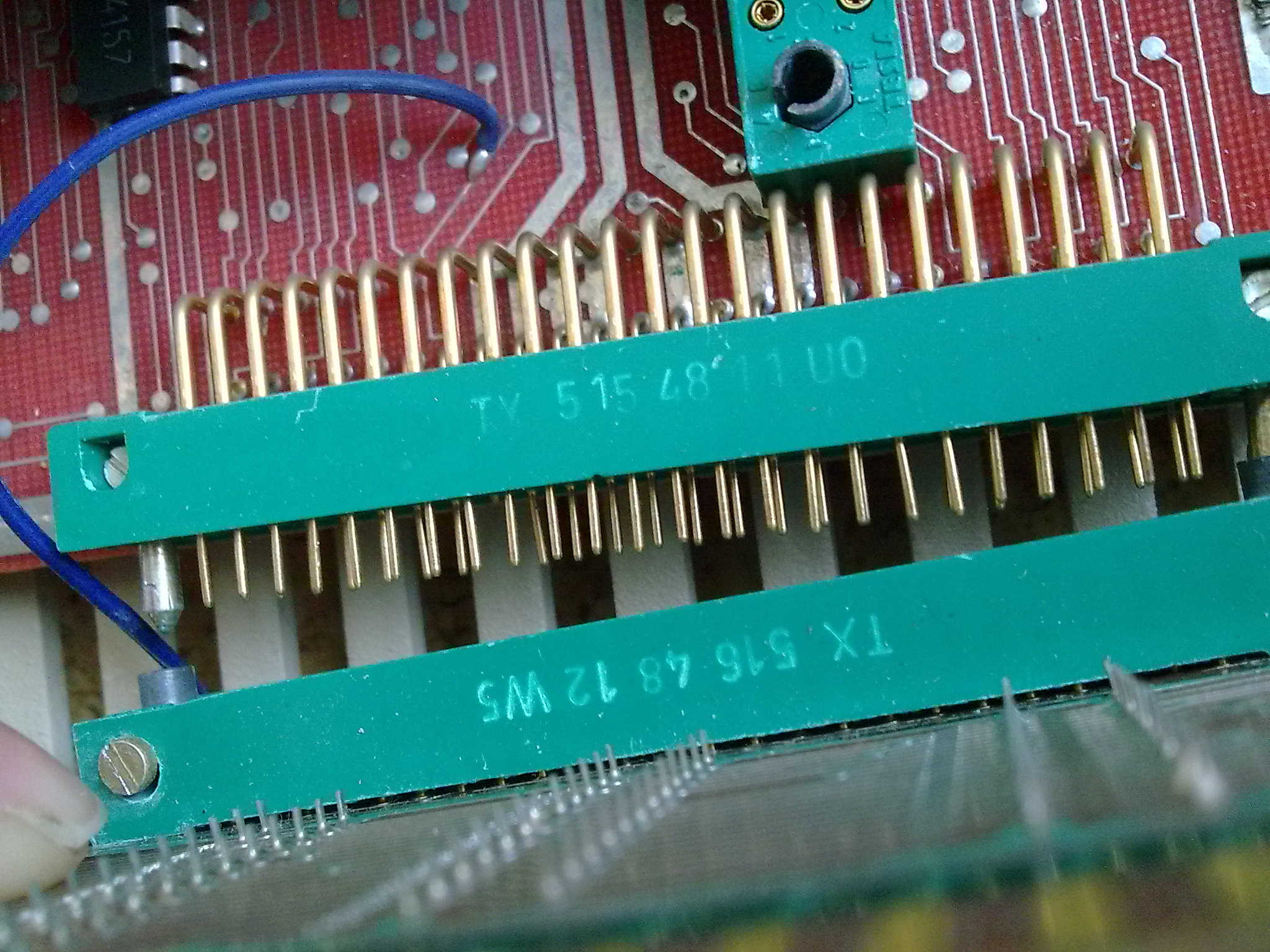

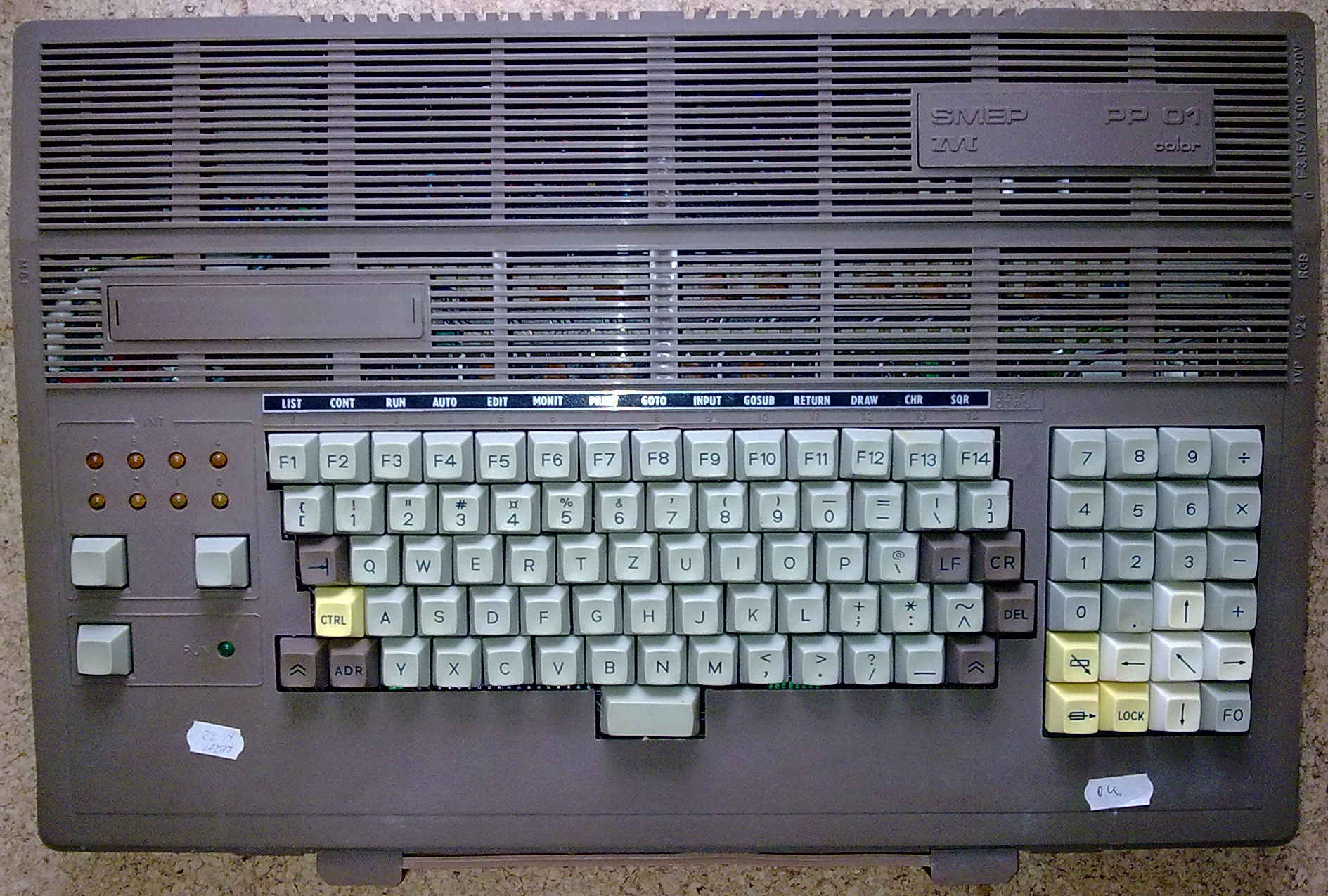

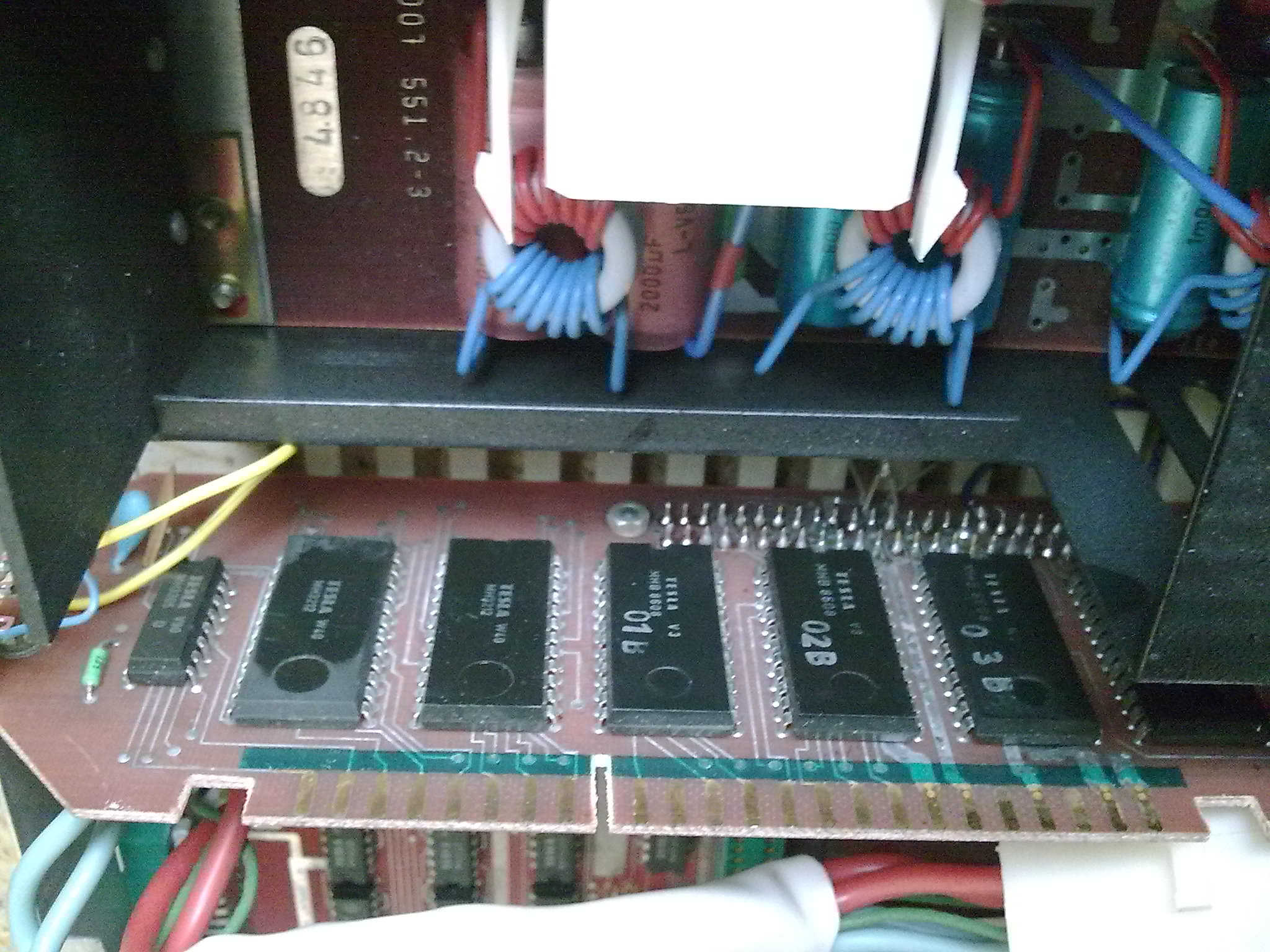

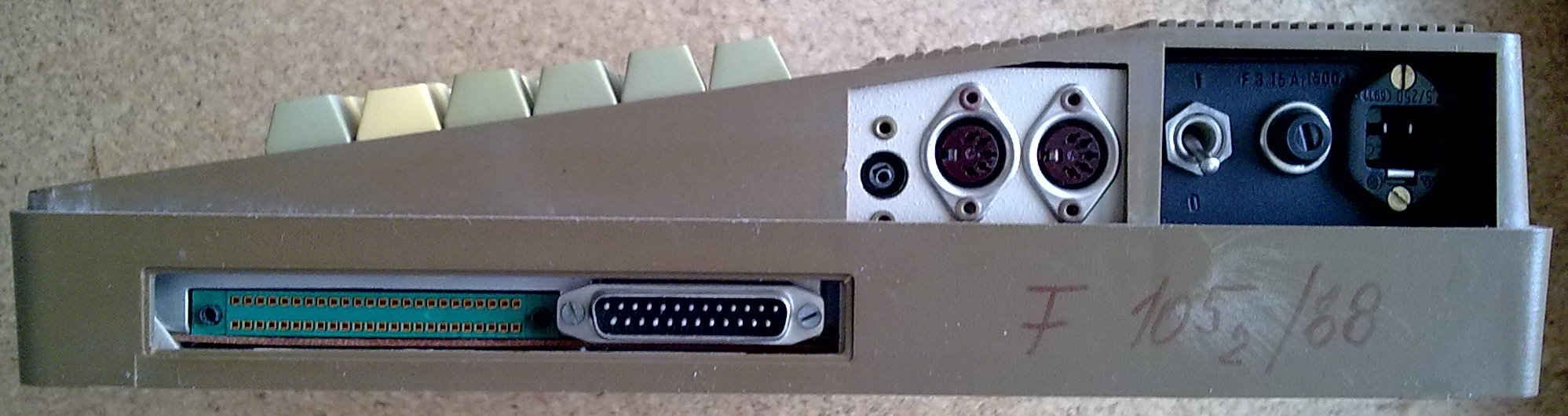

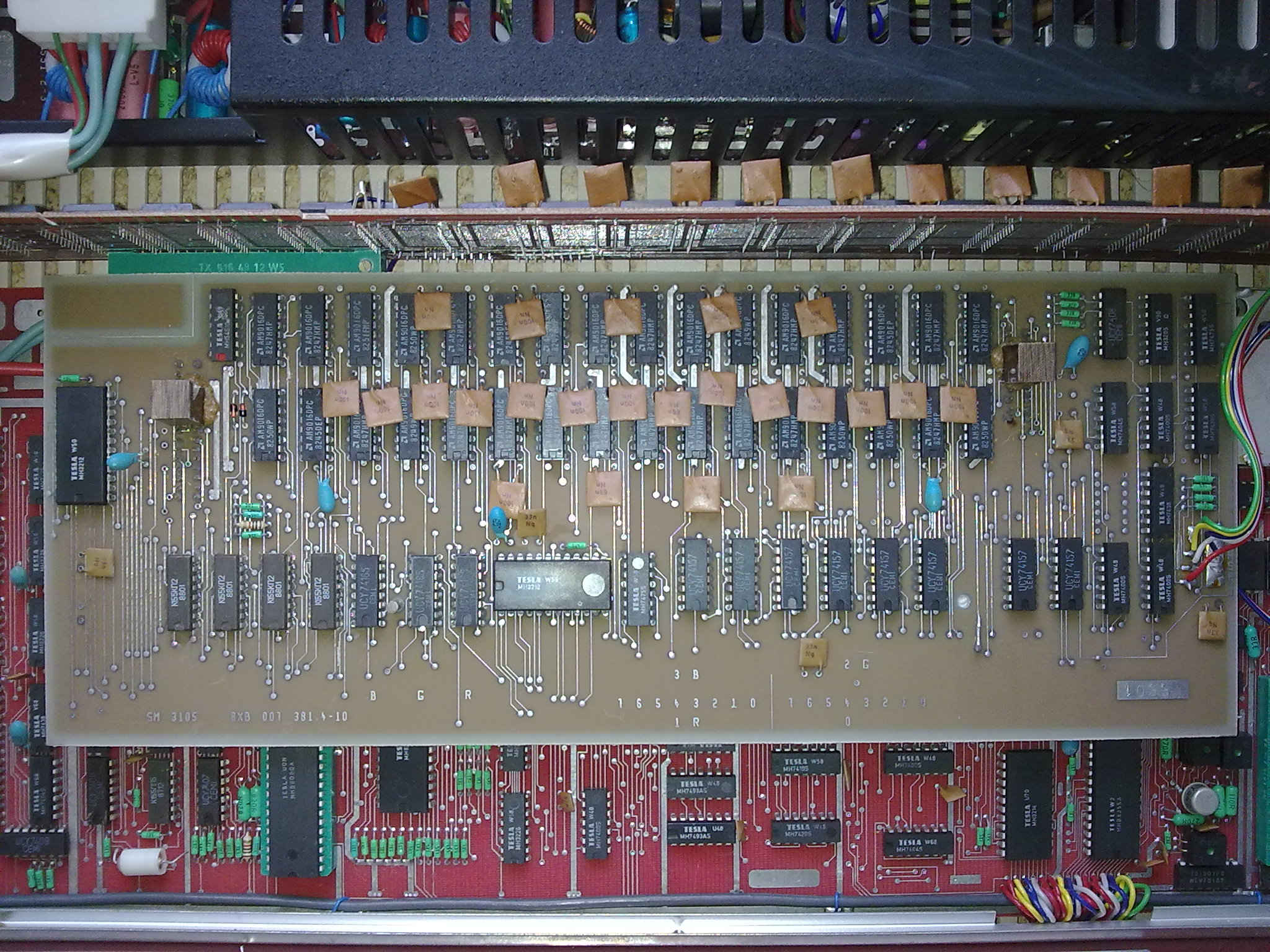

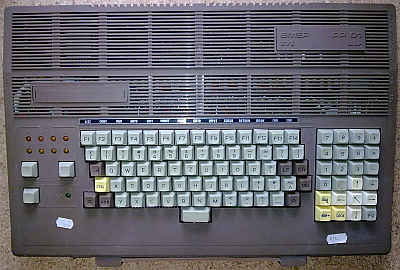

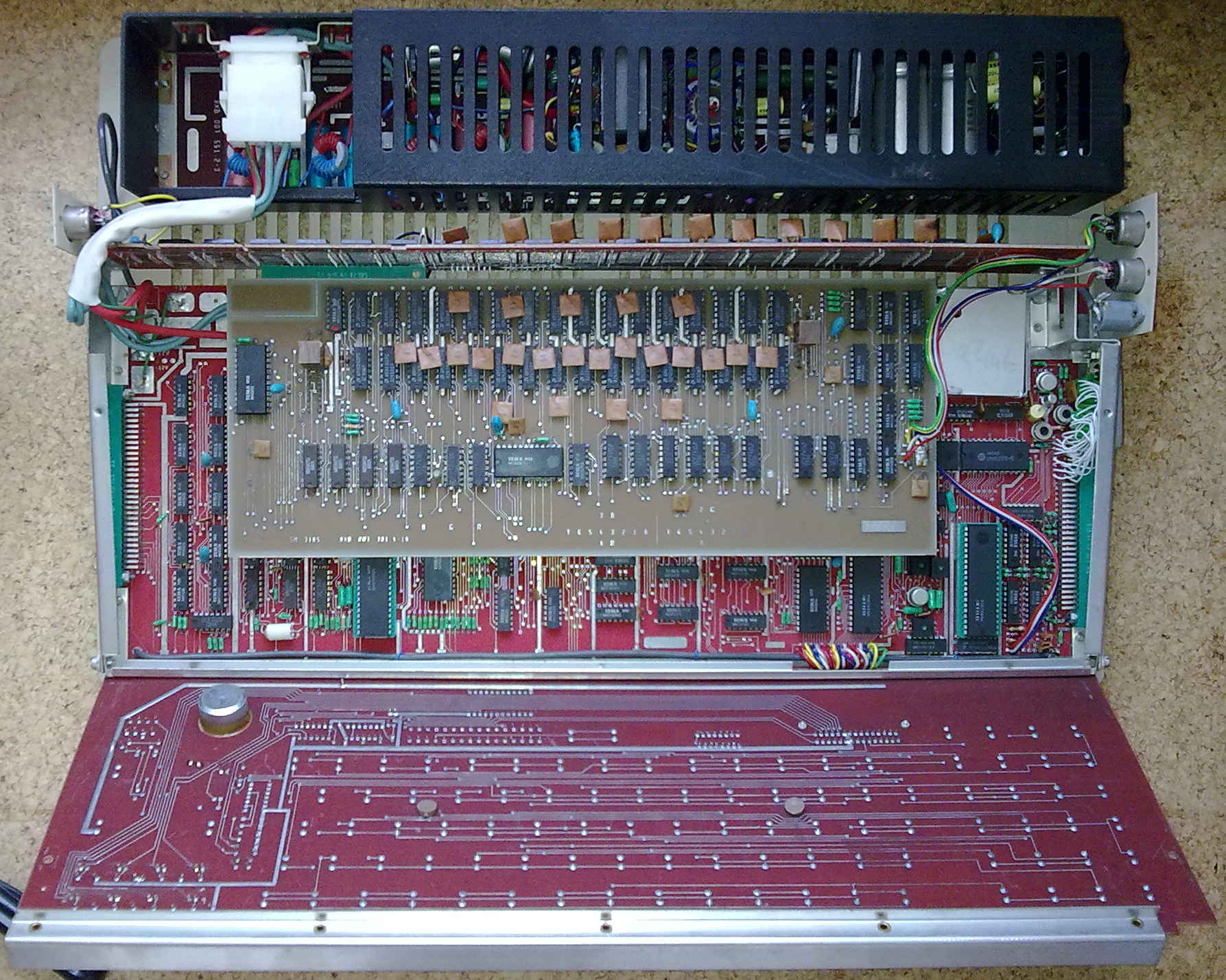

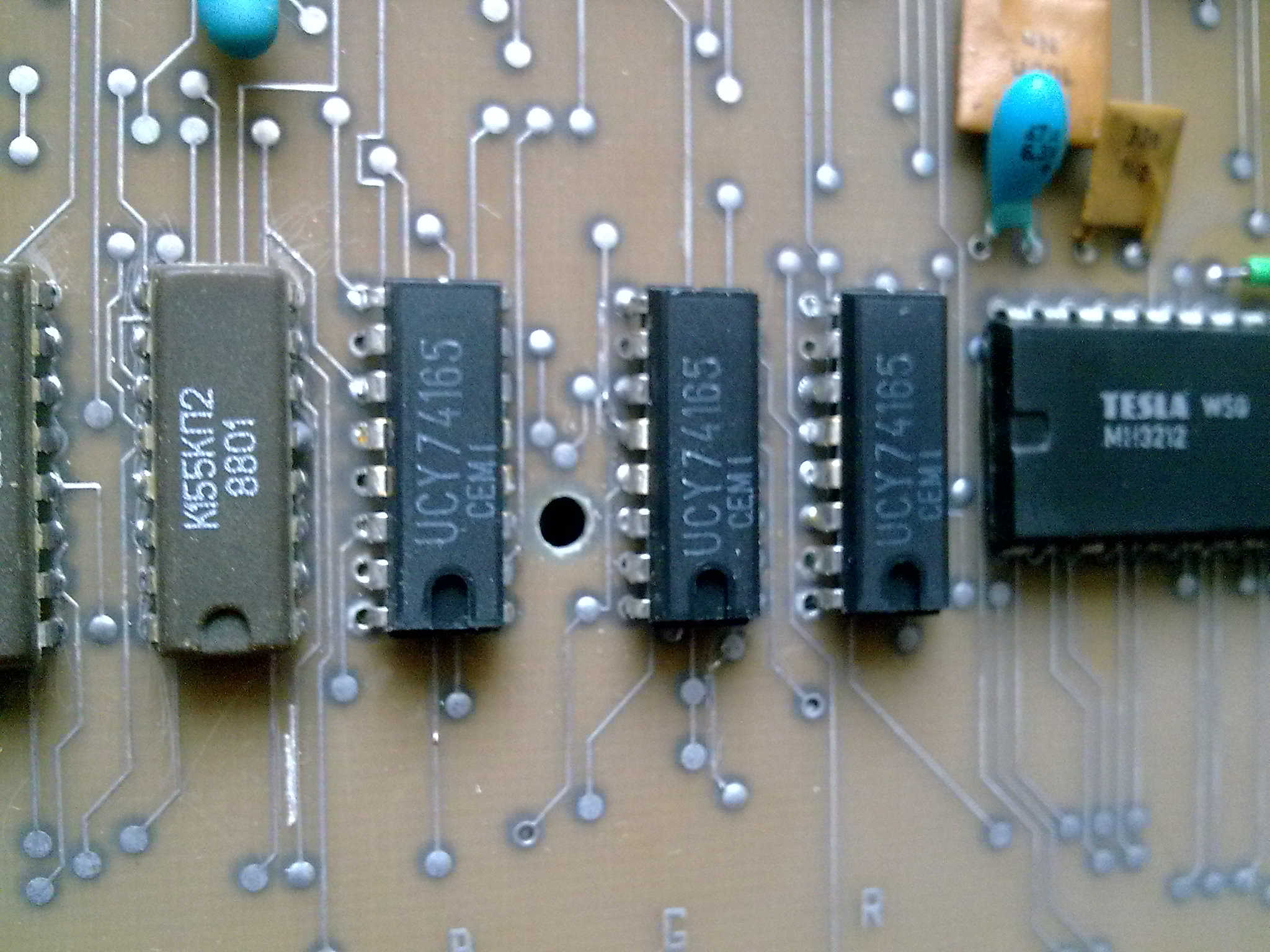

PP01 je velmi zajímavý 8 bitový počítač na československé poměry. Počítač má v základu barevný výstup a umožňuje
adresovat až 1MB RAM. Co jsem zjistil tak hodinový obvod 8224 je nahrazen logikou ale zatím netuším proč.

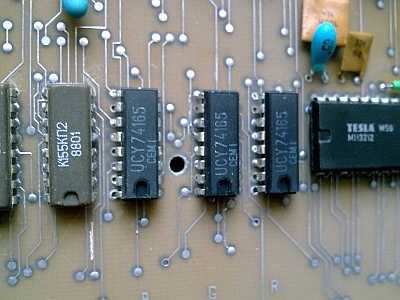

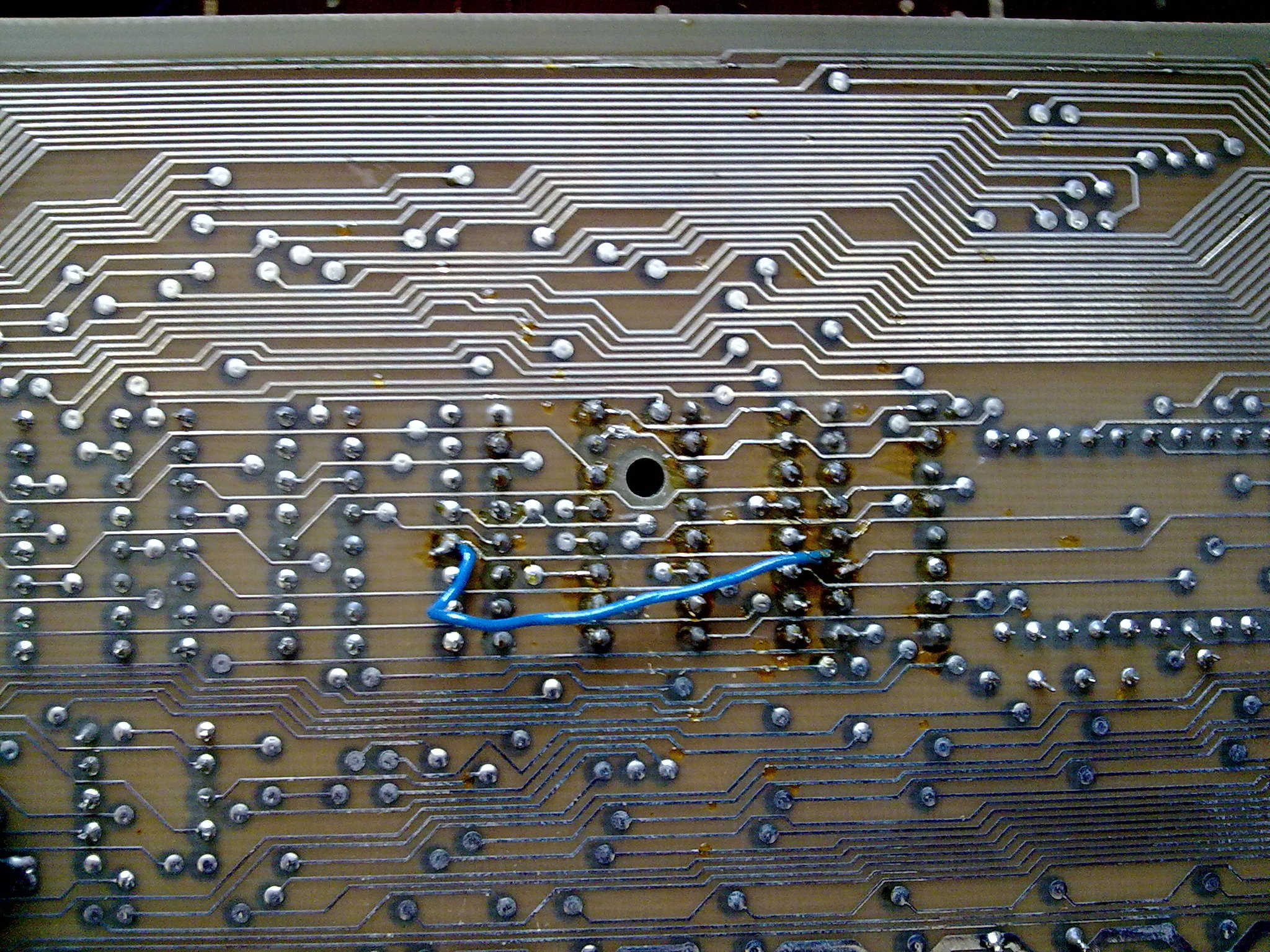

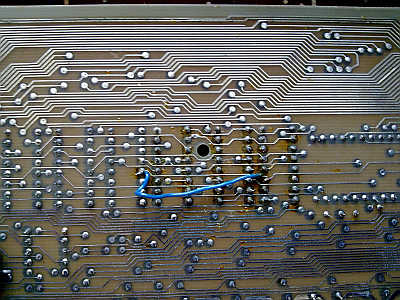

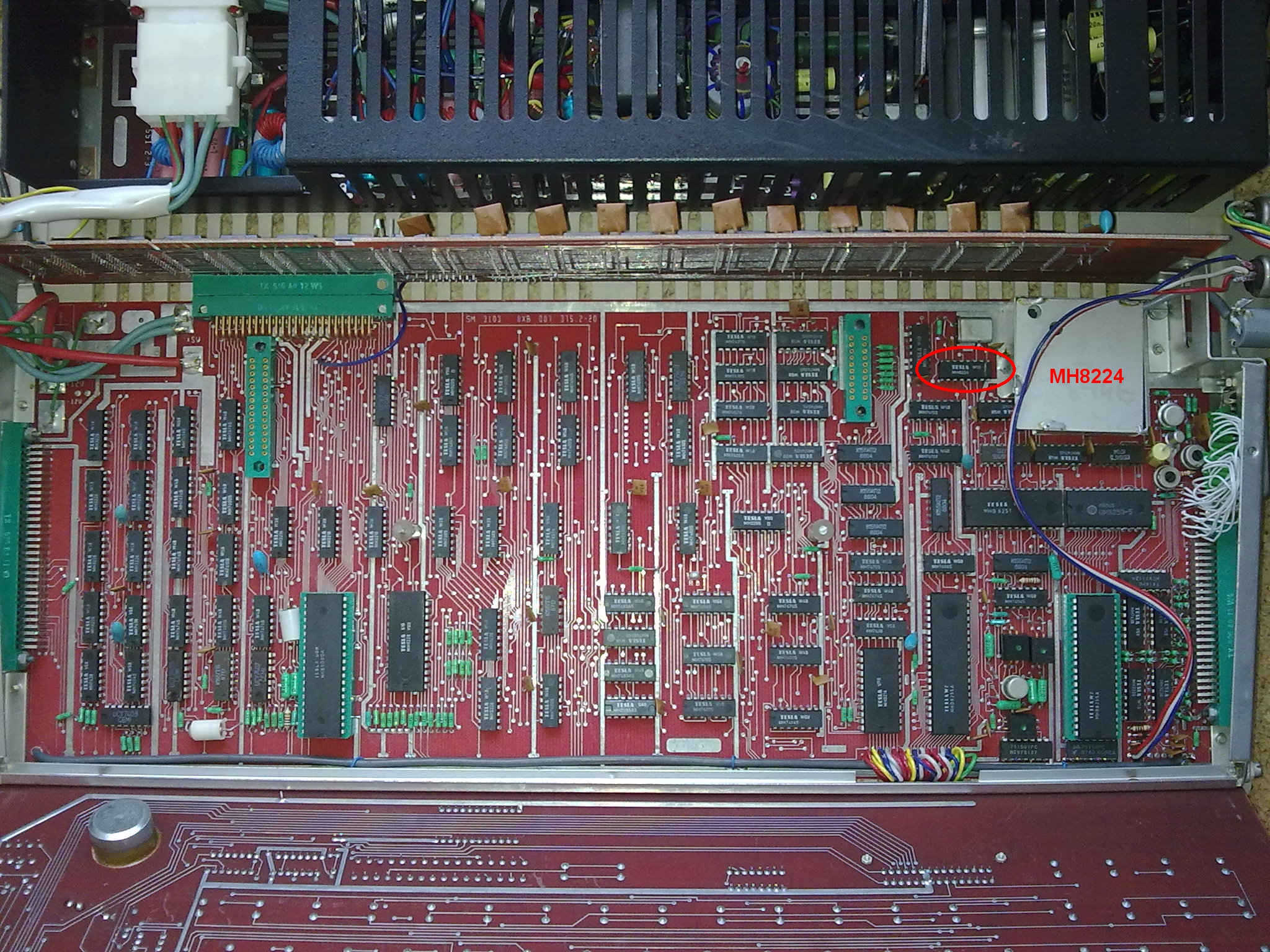

Byl jsem upozorněn že svatá trojce je v PP01 kompletní ale obvod 8224 se nachází na nečekaném místě viz

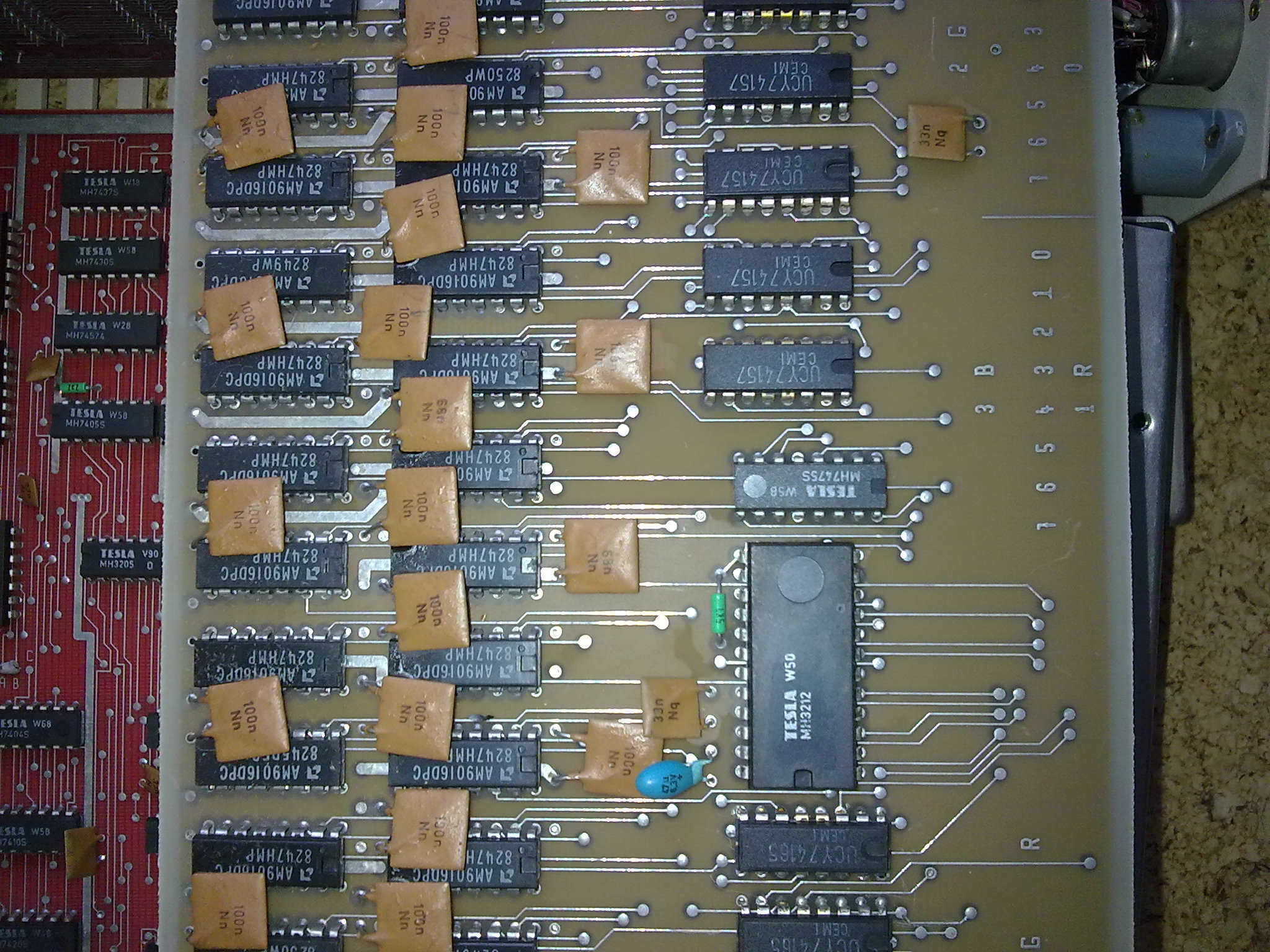

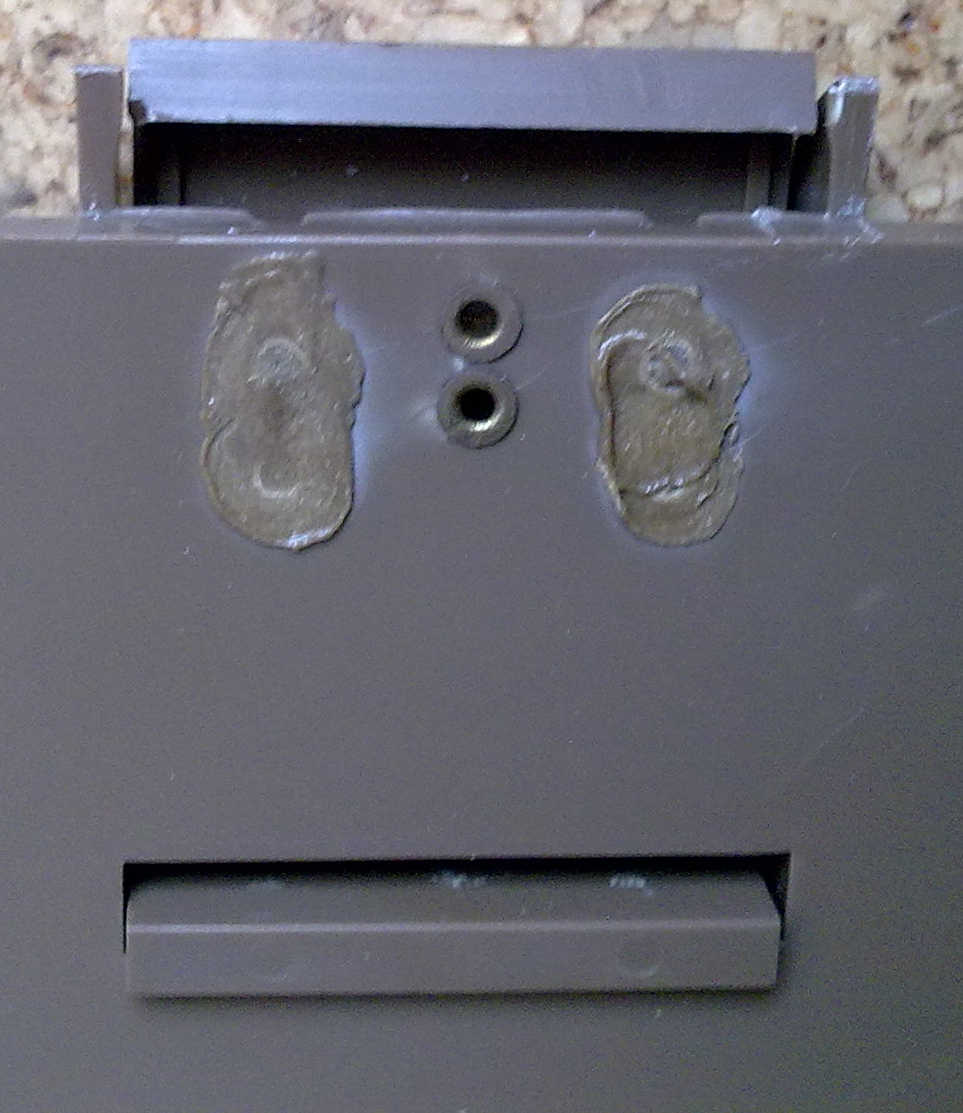

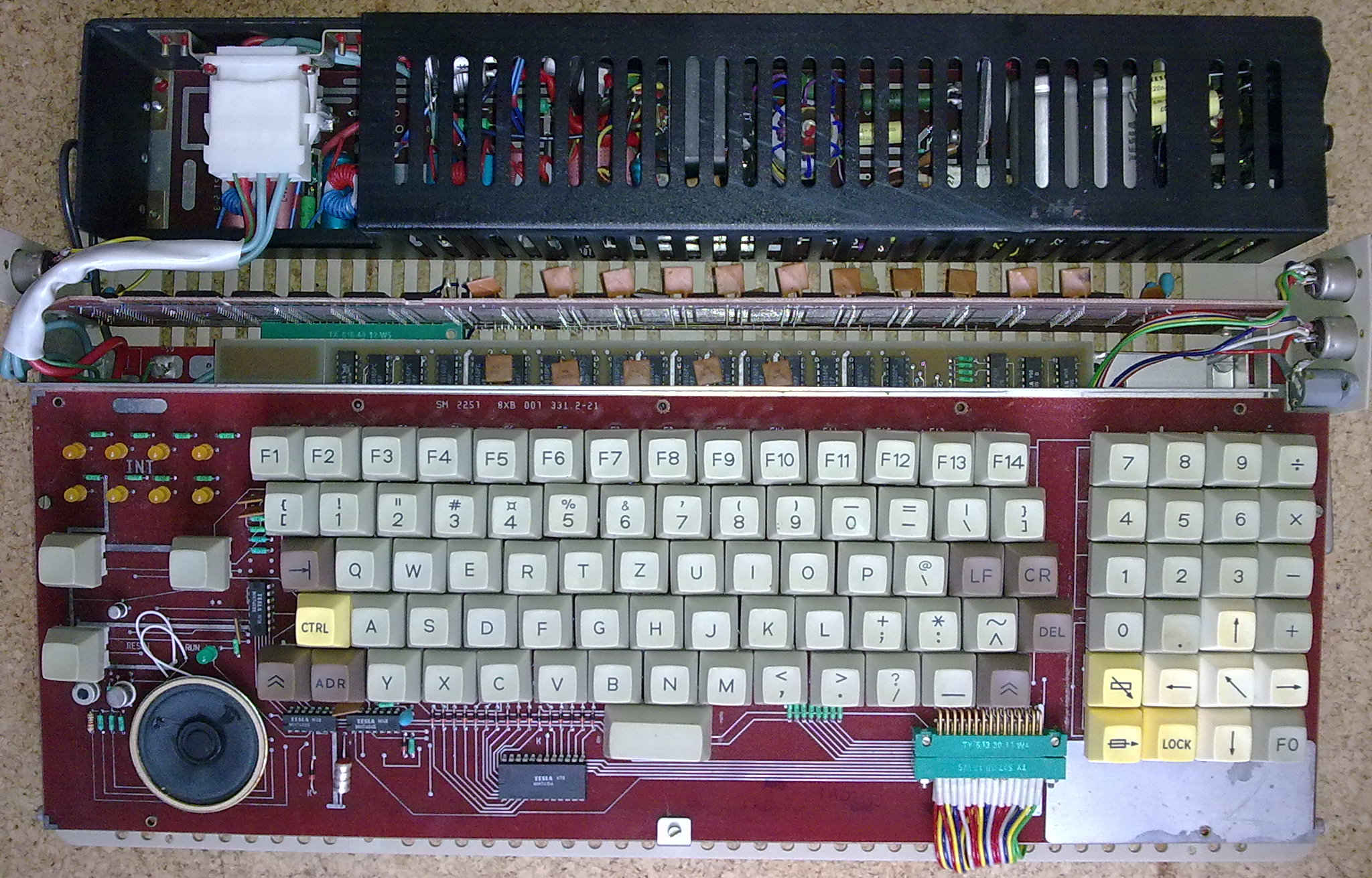

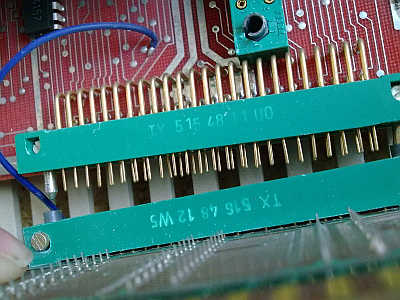

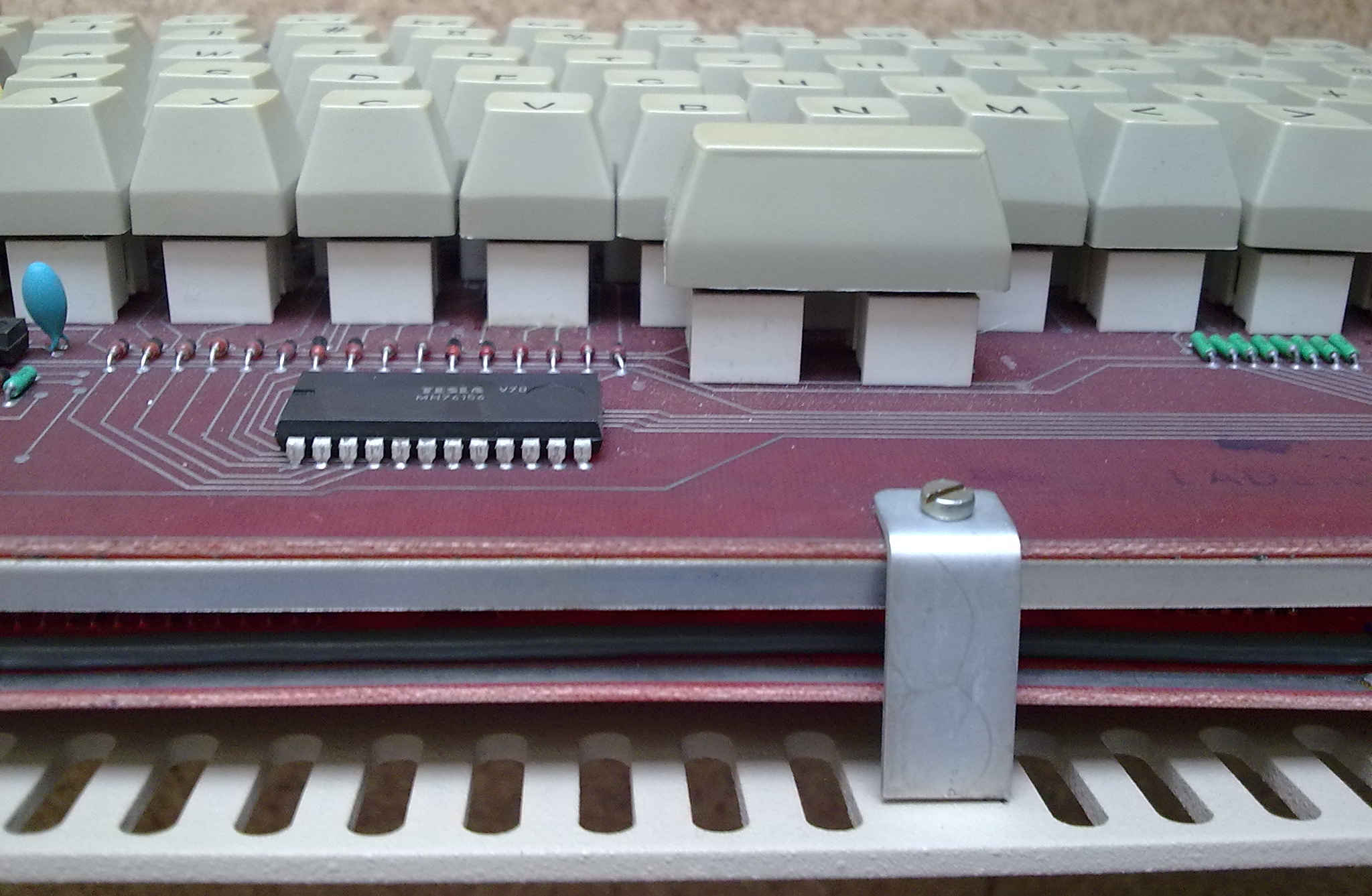

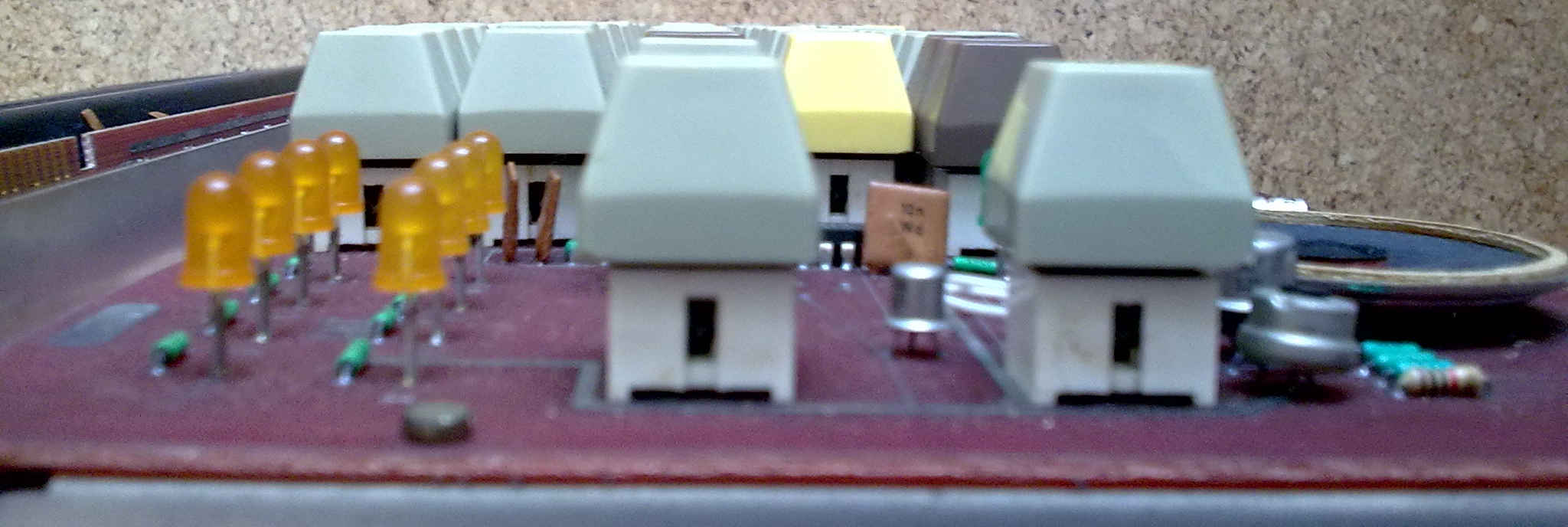

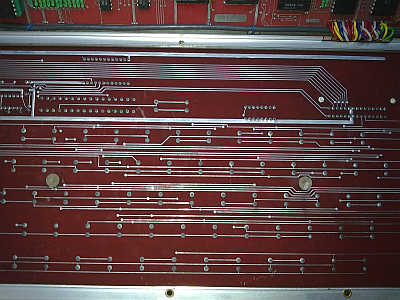

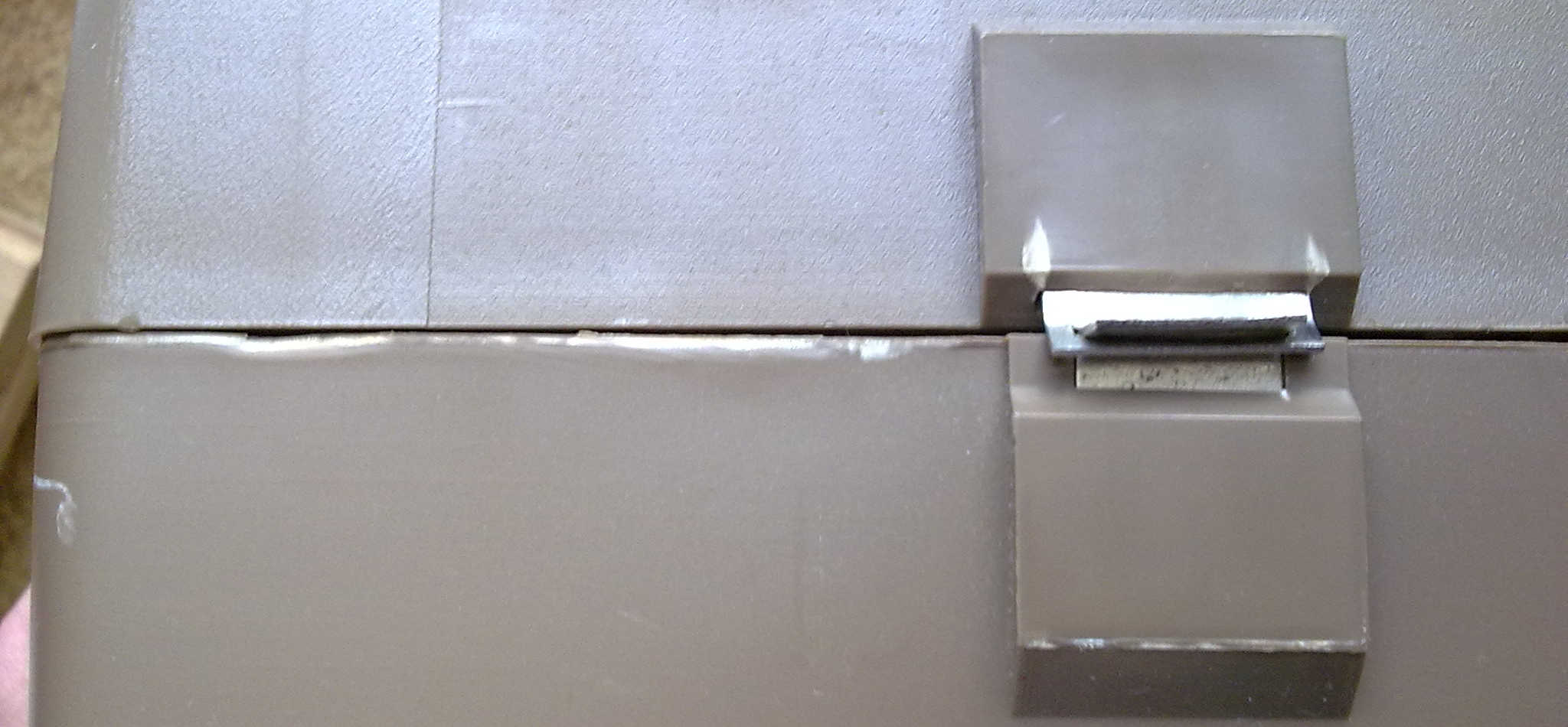

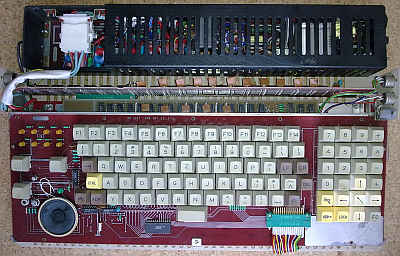

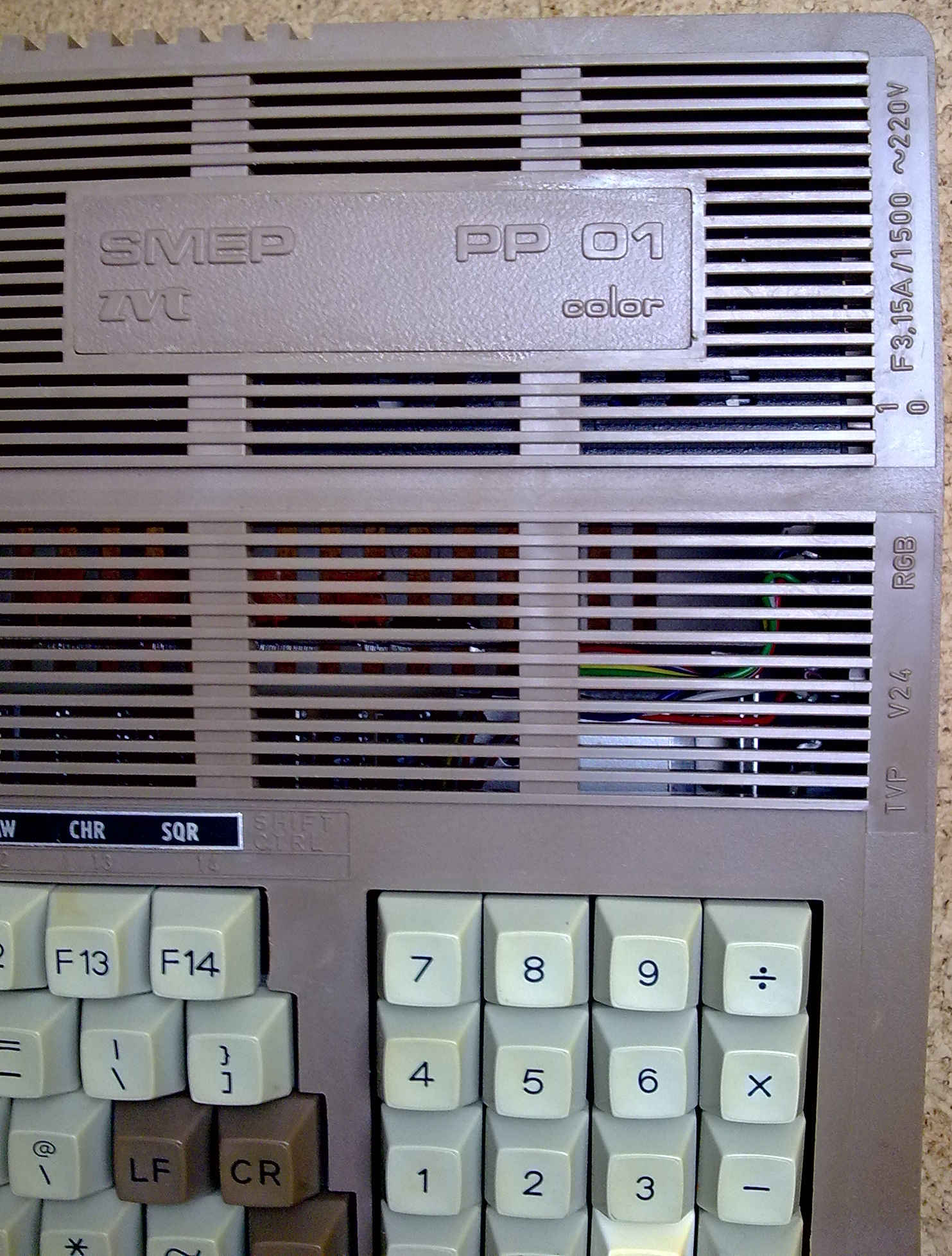

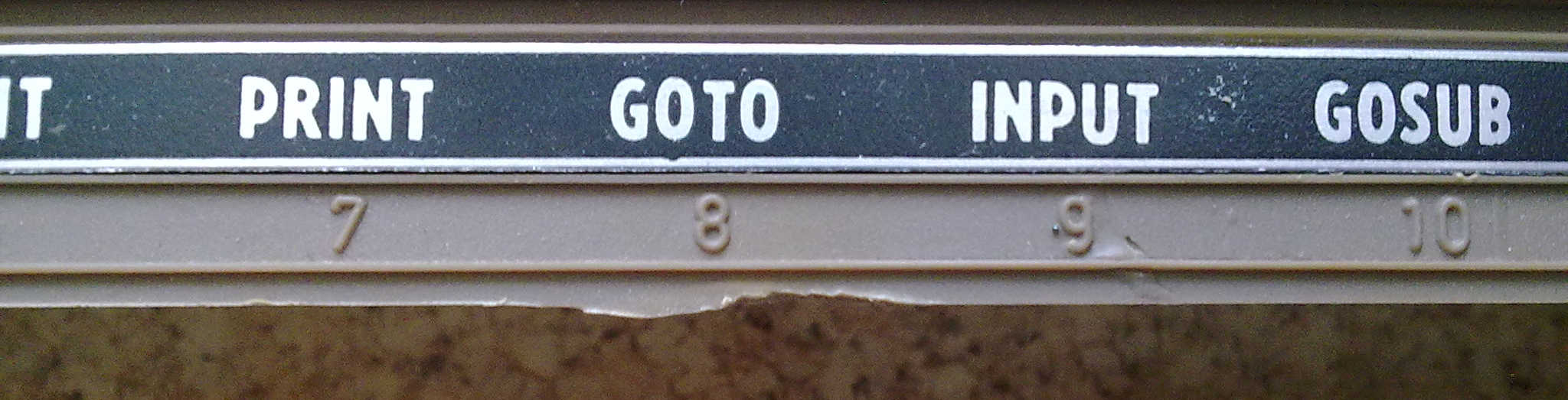

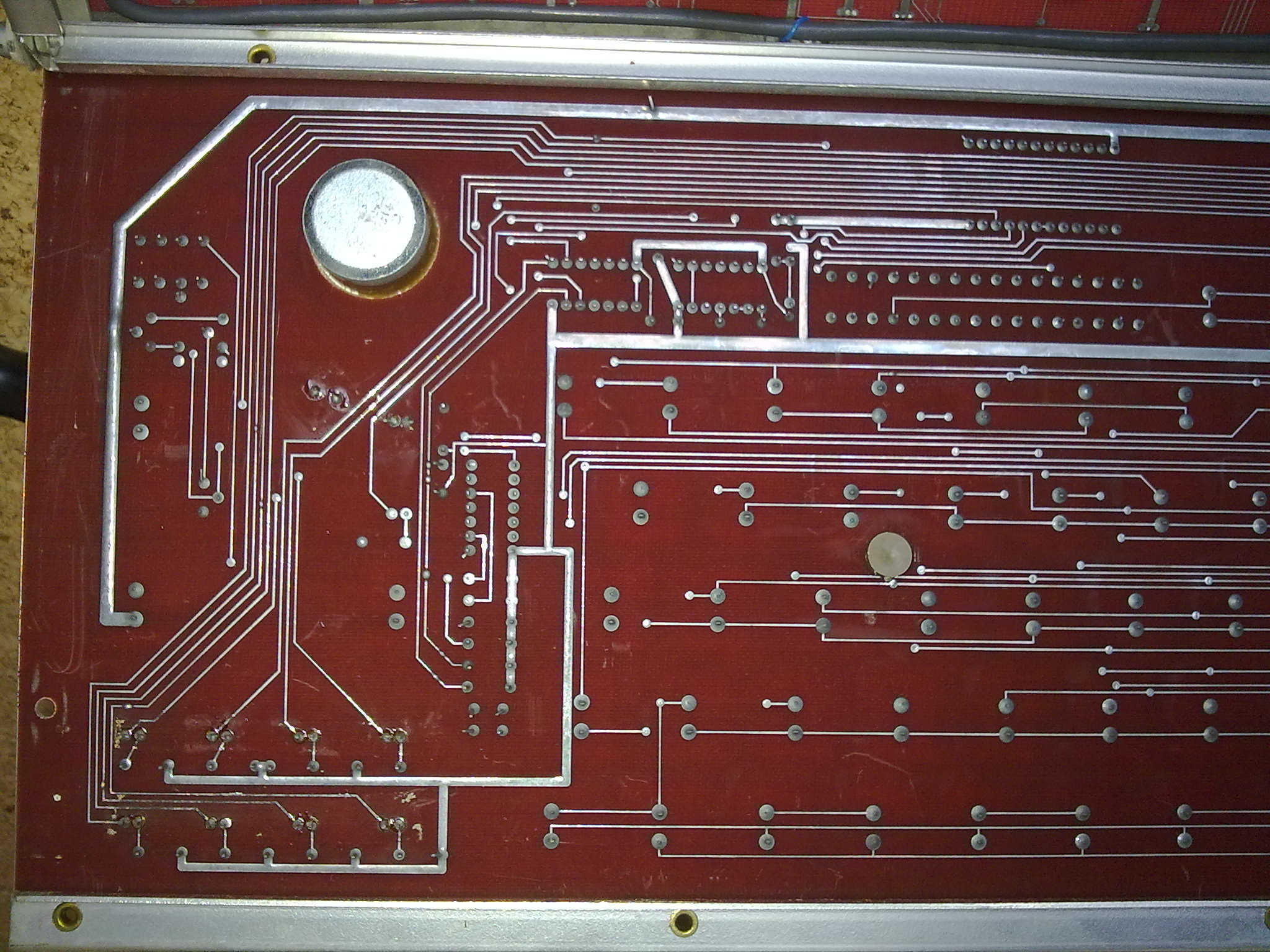

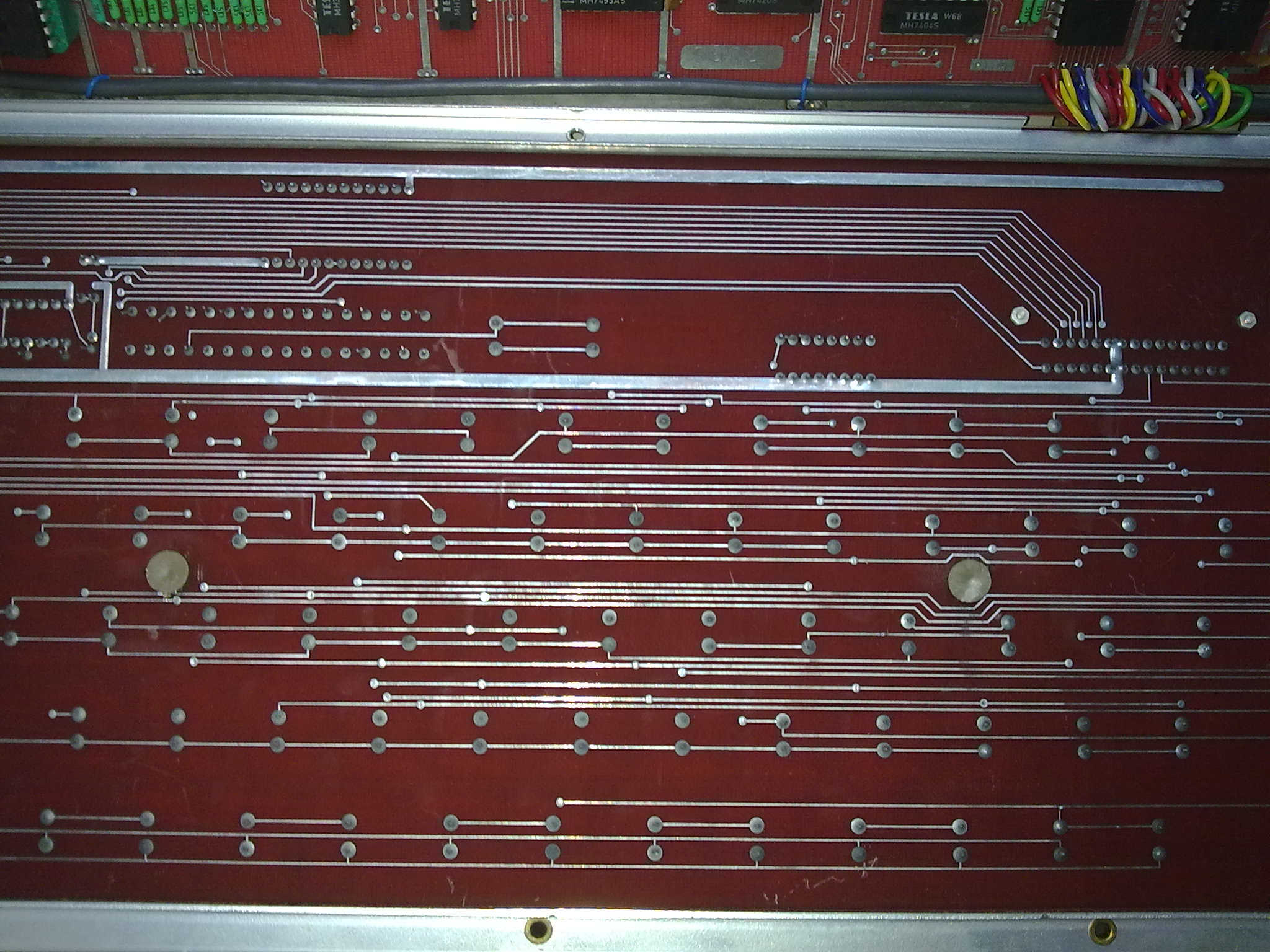

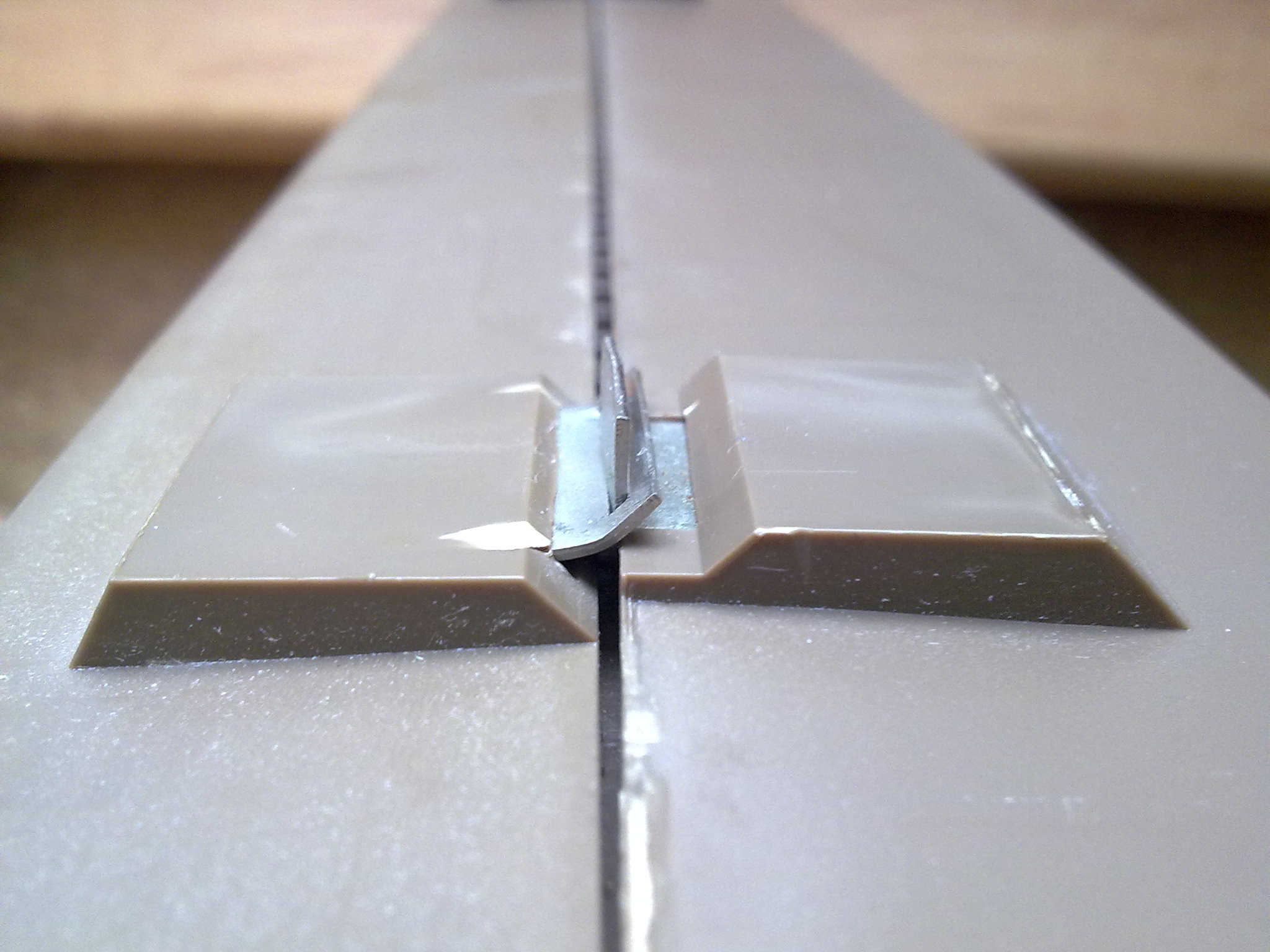

ZDE. Mé nadšení z PP01 zkazila klávesnice která se tváří jako
profesionální ale používá mechanické spínače určené pro číselníky telefoniích přístroju (stejné spínače používá i
PMD-85-1) a dále příšerným dílenským zpracováním.

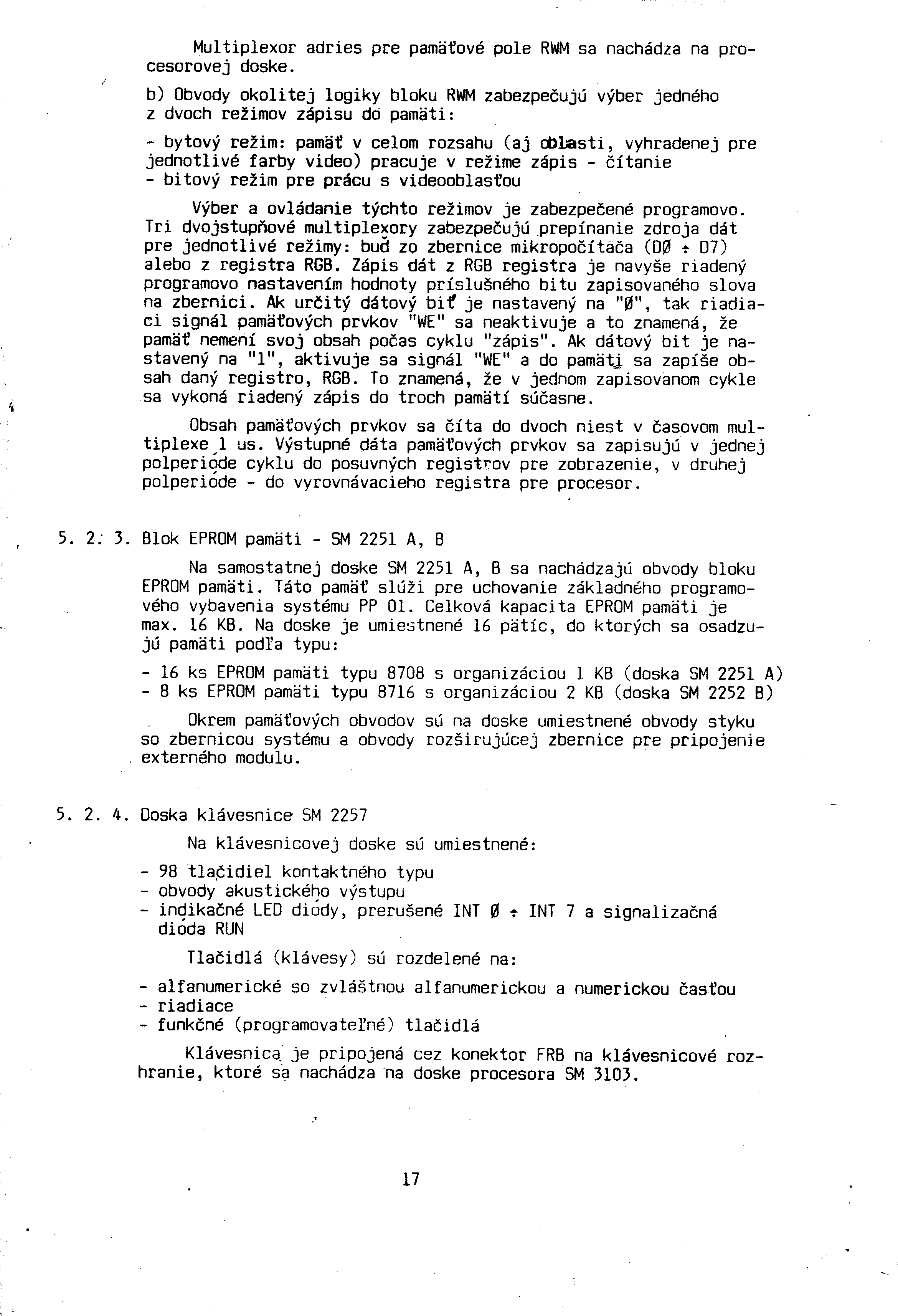

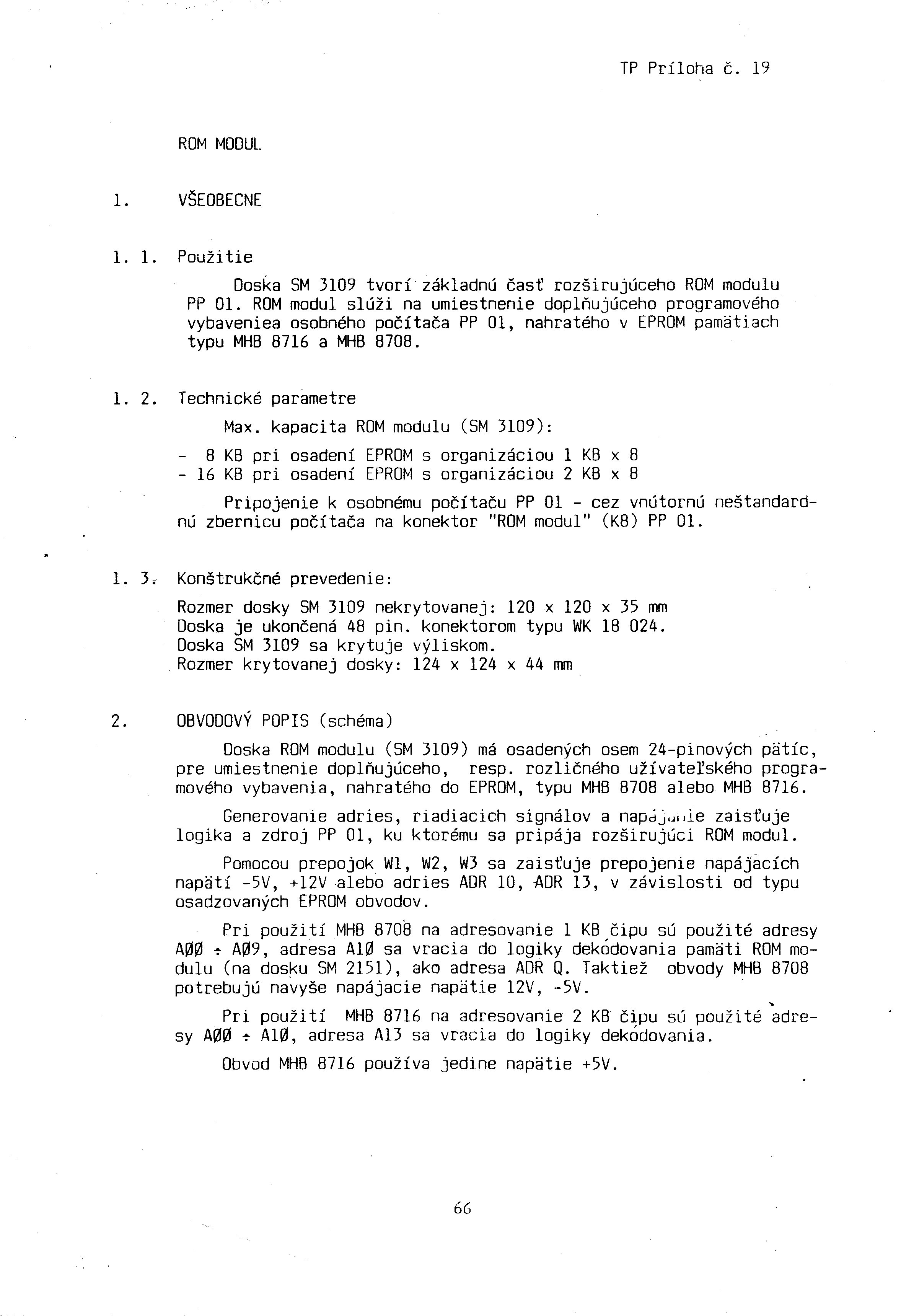

Něco málo o PP01 je zde:
http://dex.bloguje.cz/788858-zvt-smep-pp-01-color.php
http://litildivil.cz/sbirka/pocitace/PP01.htm
http://daluth.sweb.cz/pp01.php
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

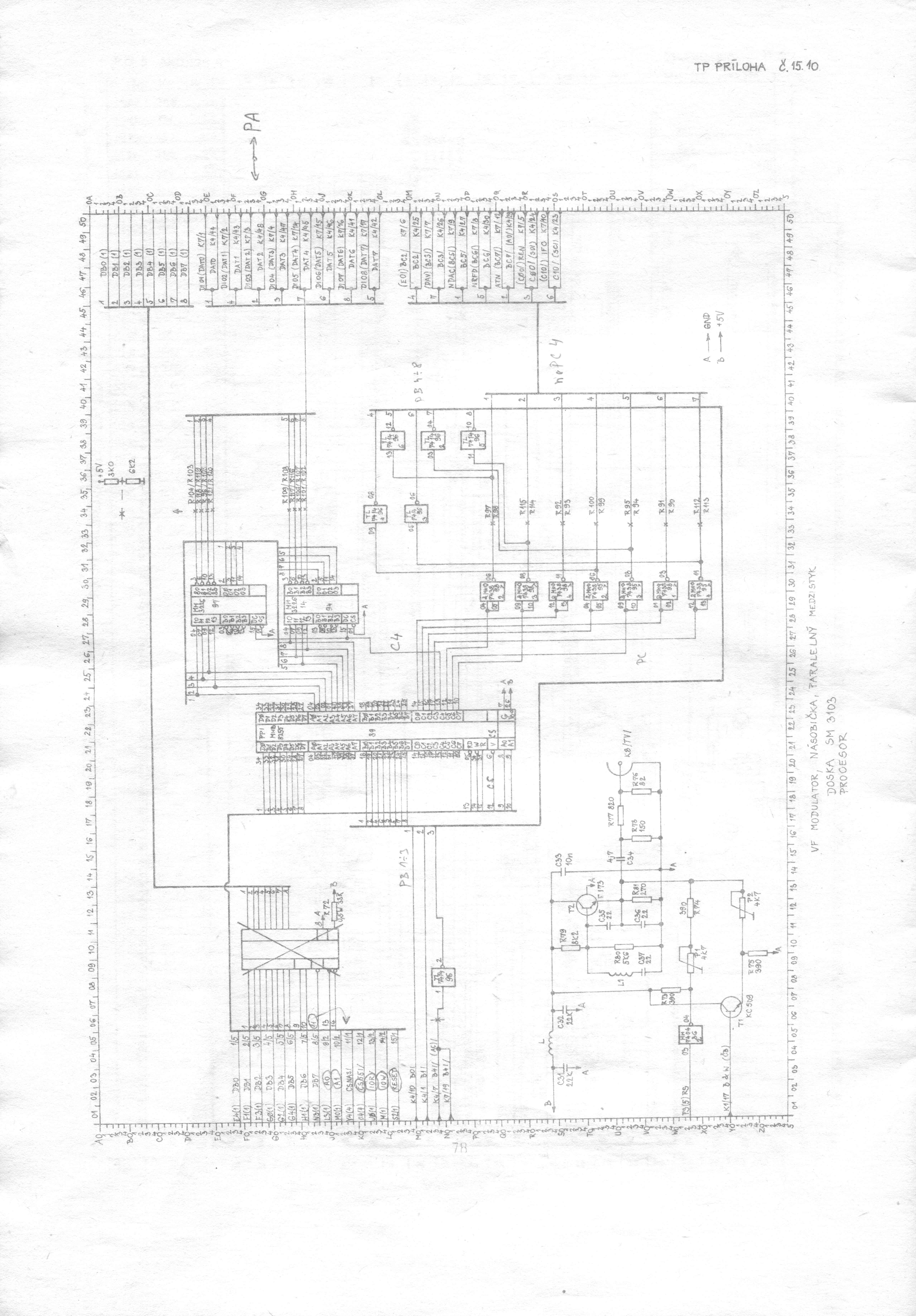

Schémata v odstínech šedi (lépe čitelná) ke stažení ZDE 24MB.

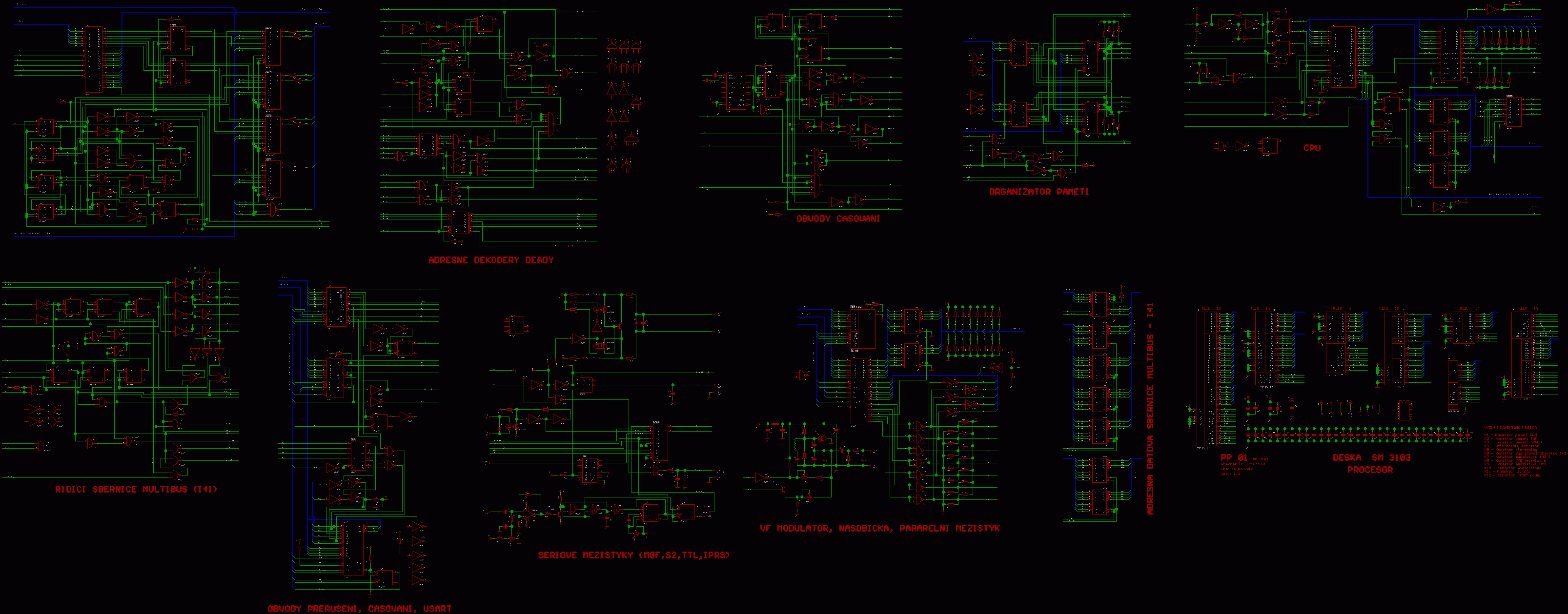

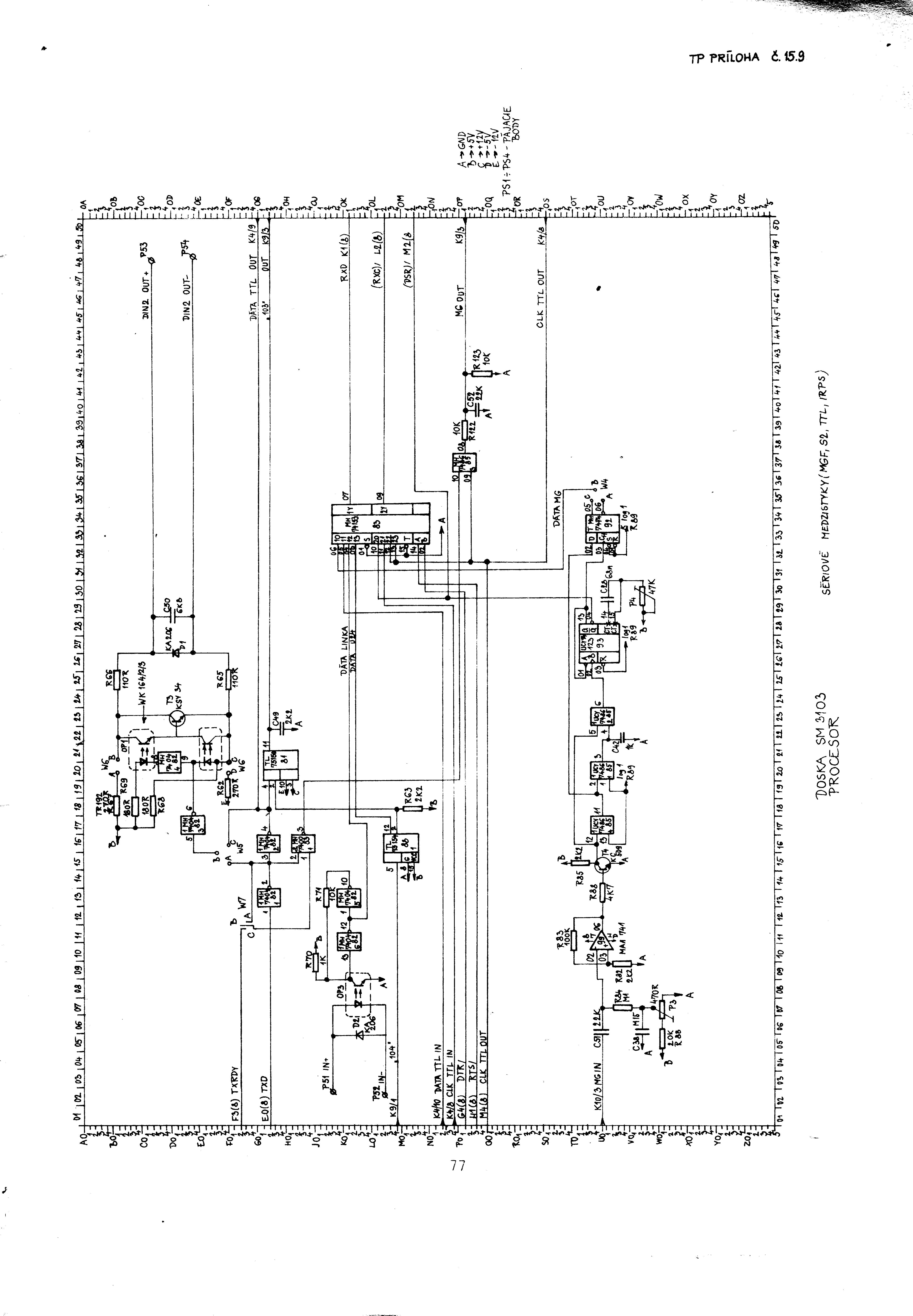

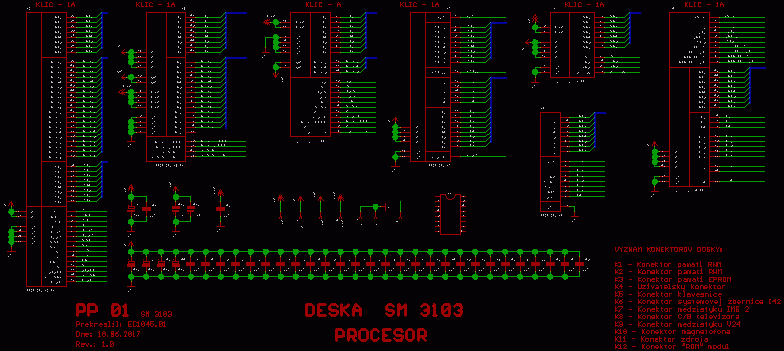

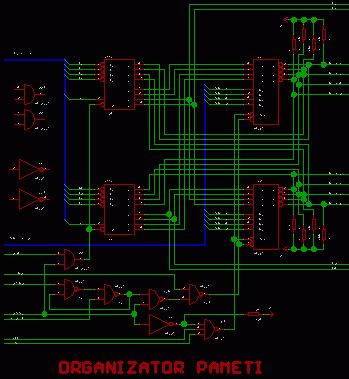

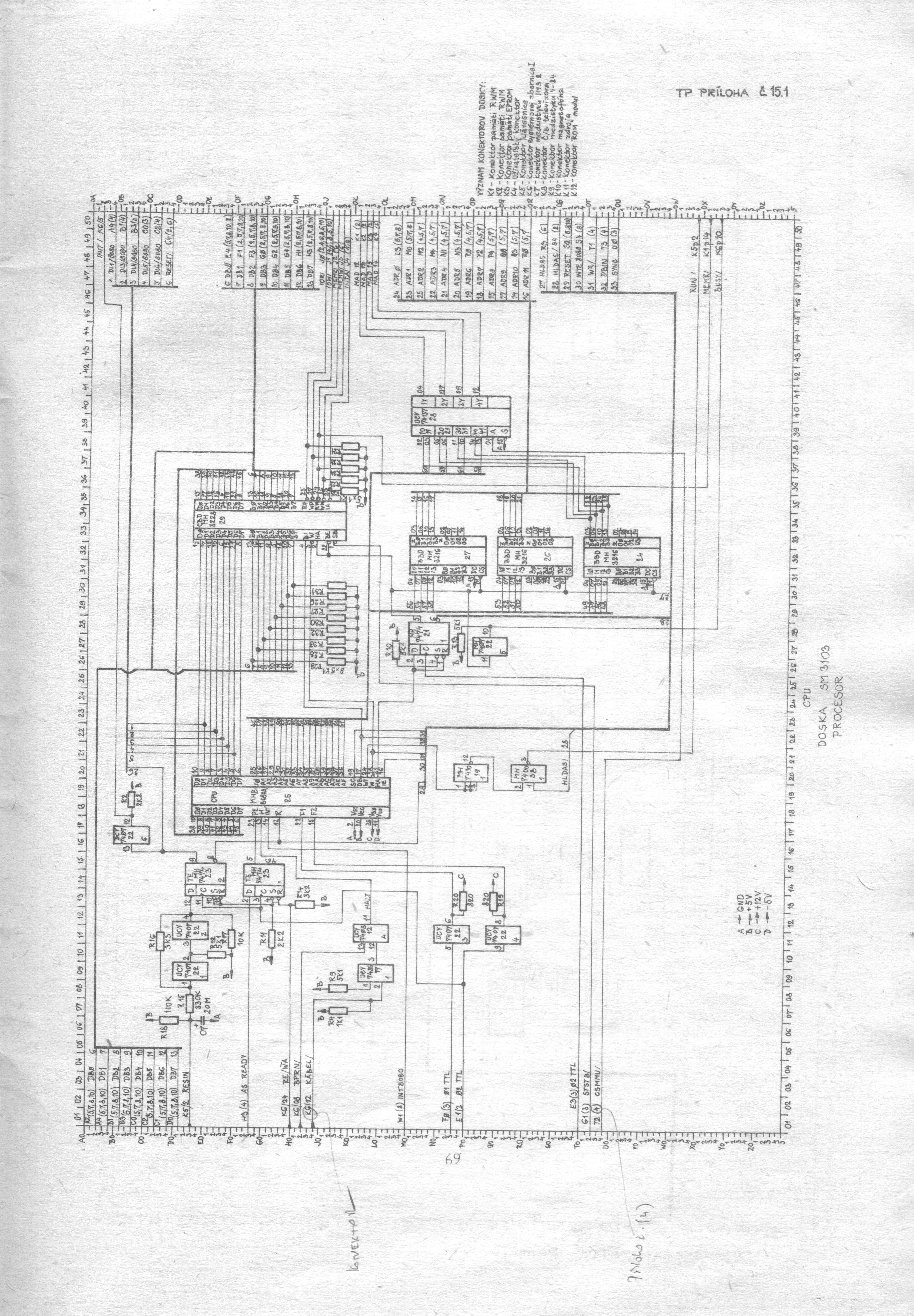

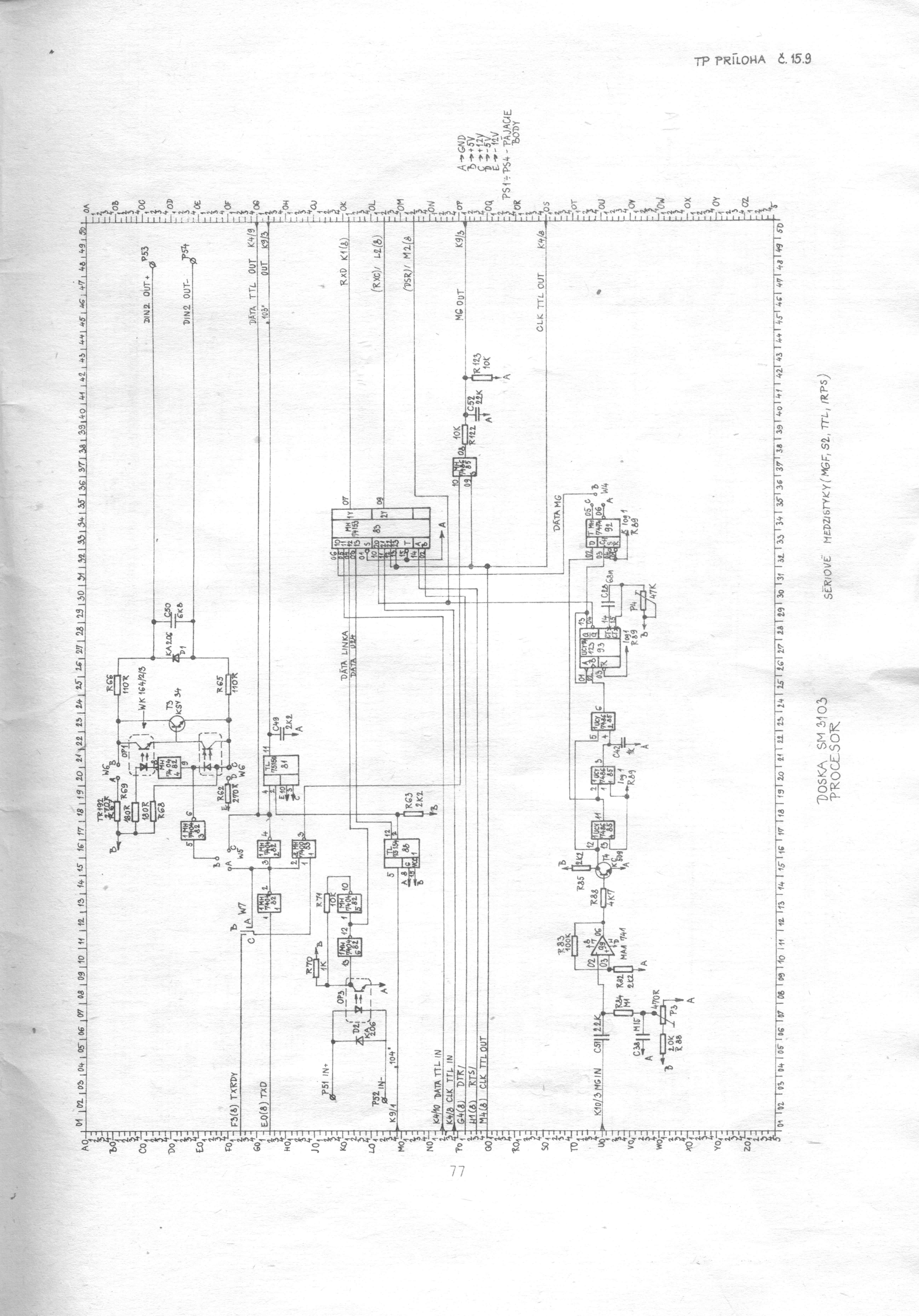

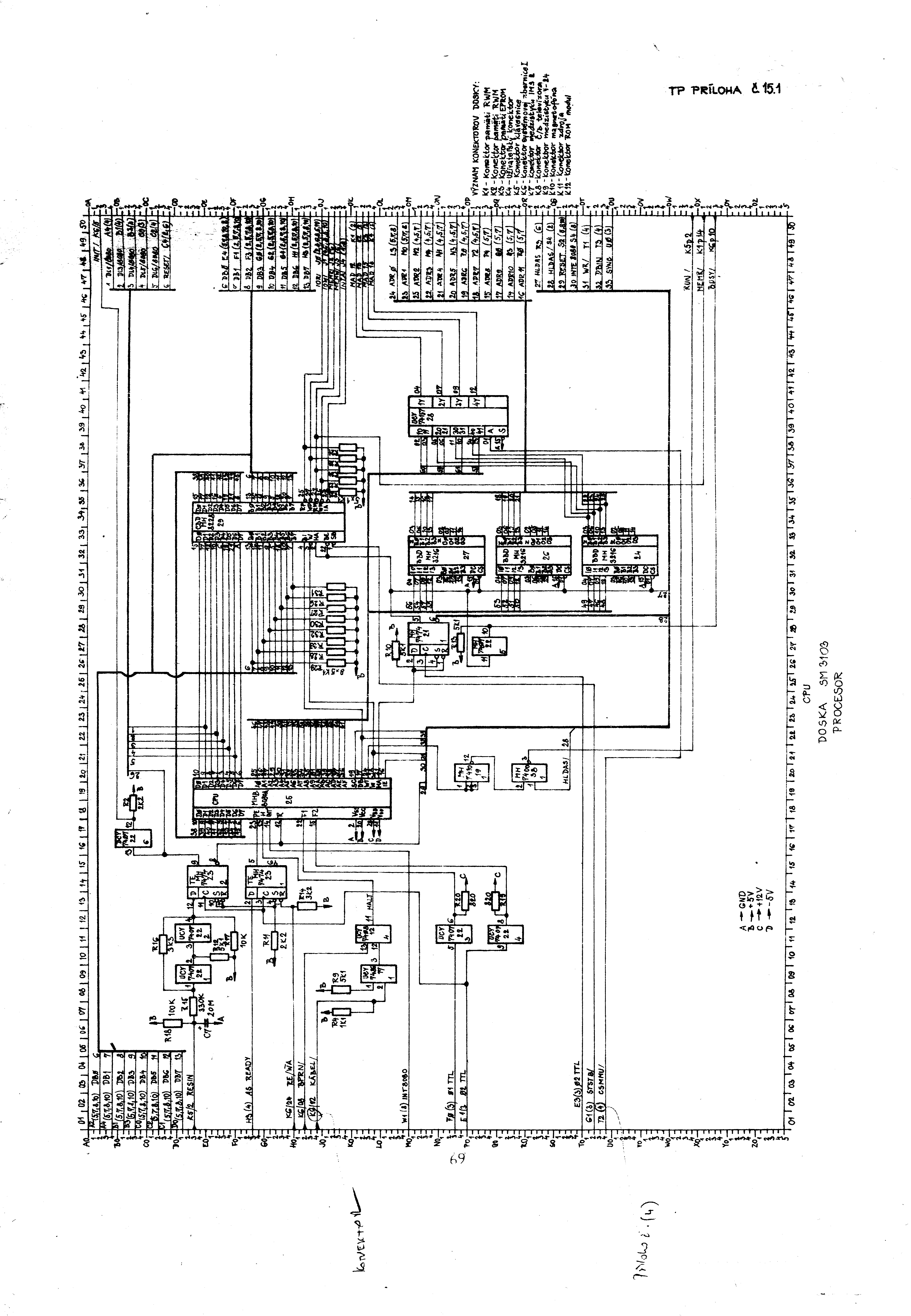

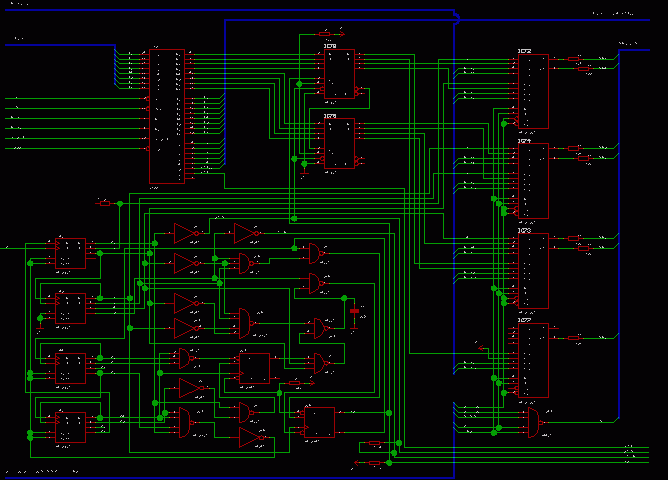

Schéma SM3103 POČÍTAČ, černobílá verze ZDE.

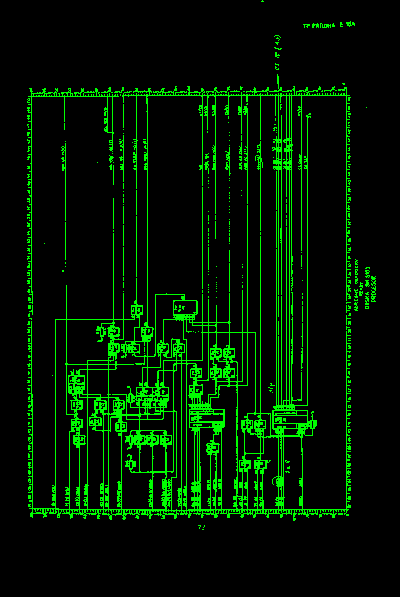

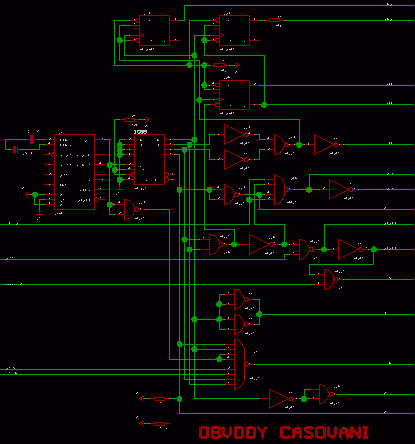

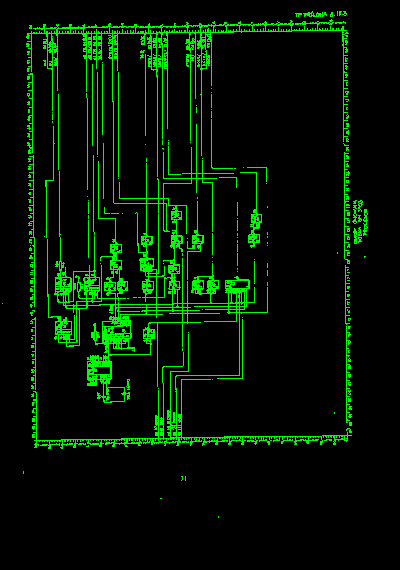

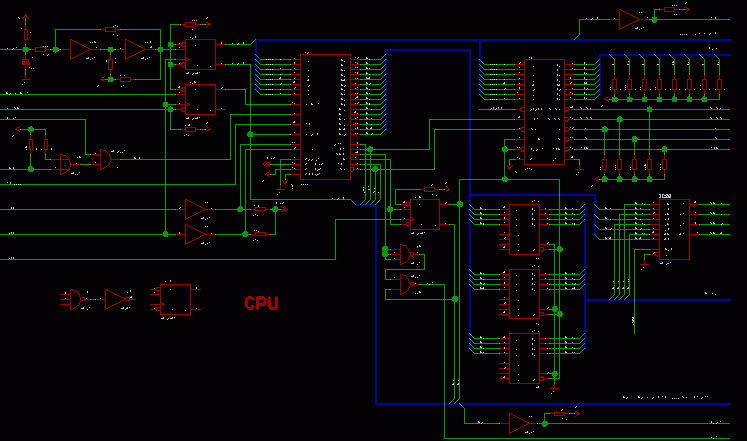

Schéma SM3103 1/11, černobílá verze ZDE.

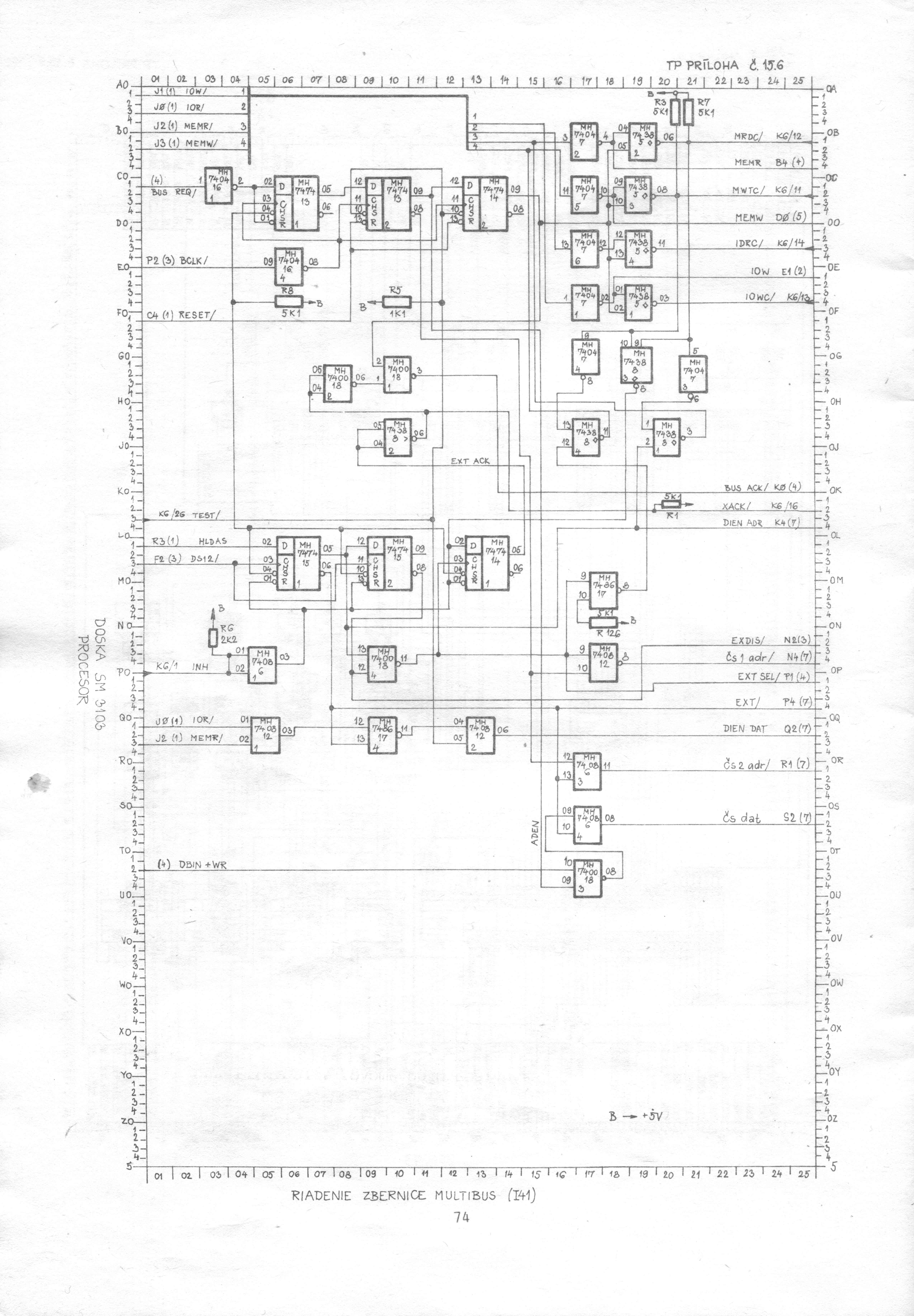

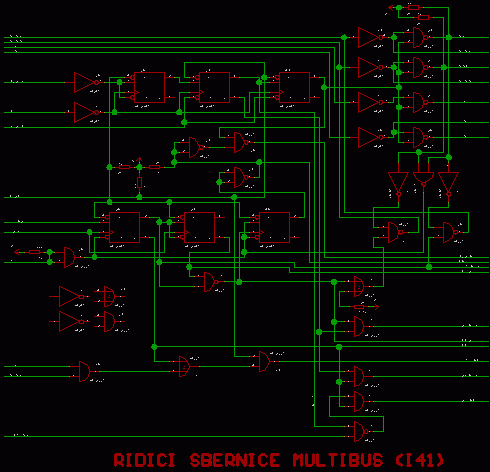

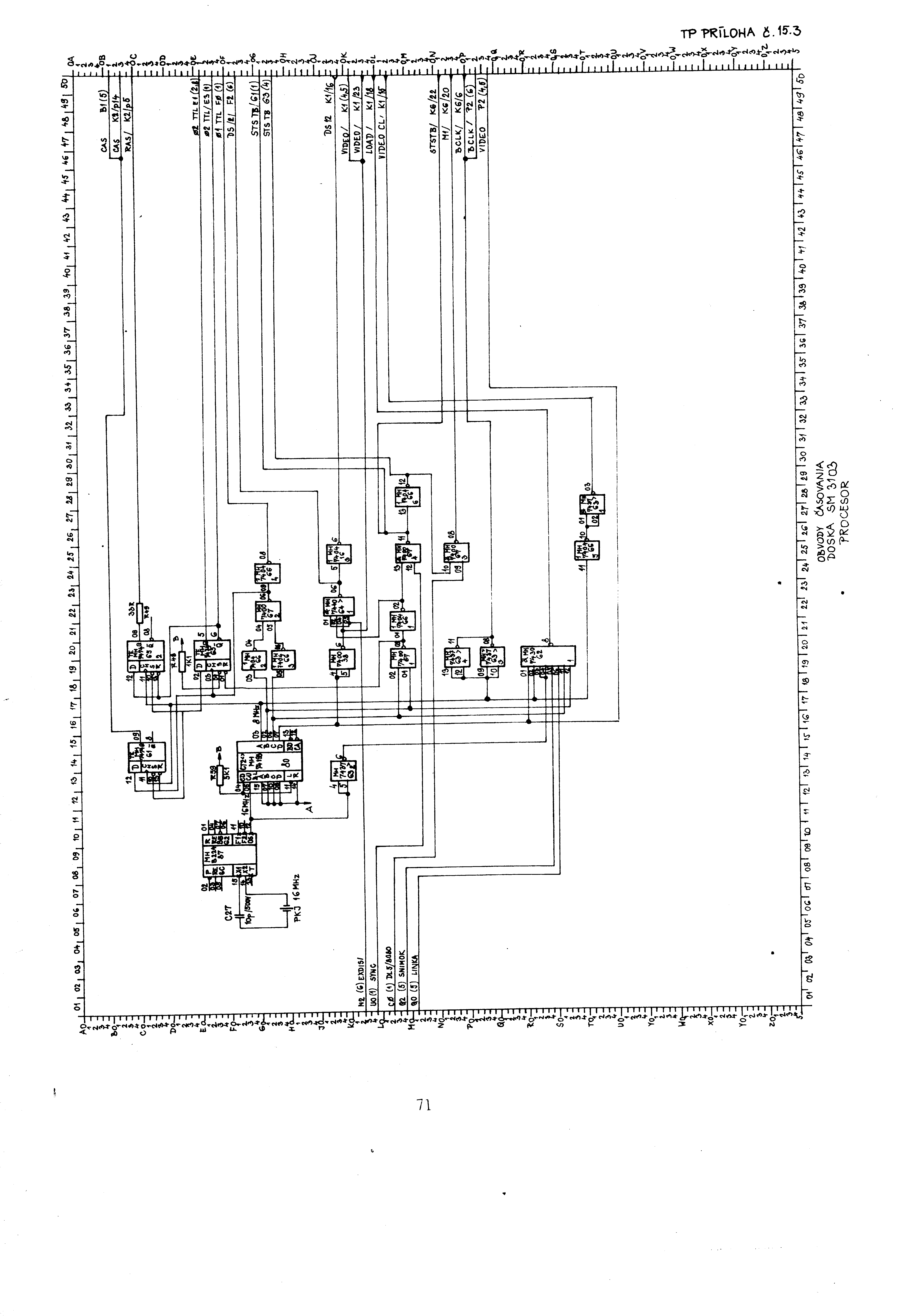

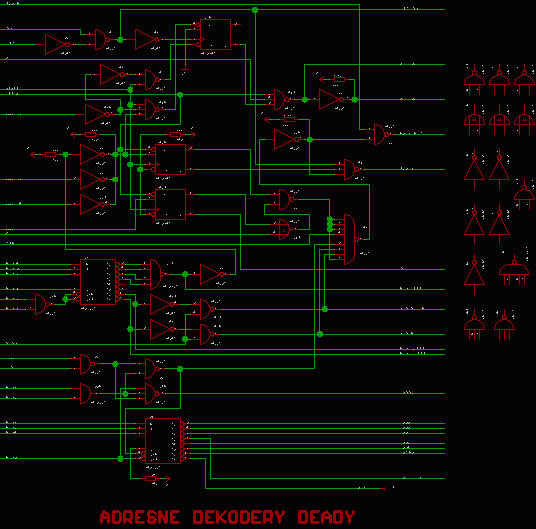

Schéma SM3103 2/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

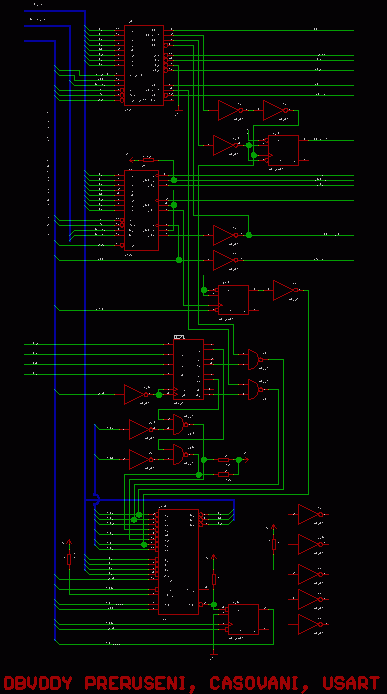

Schéma SM3103 3/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

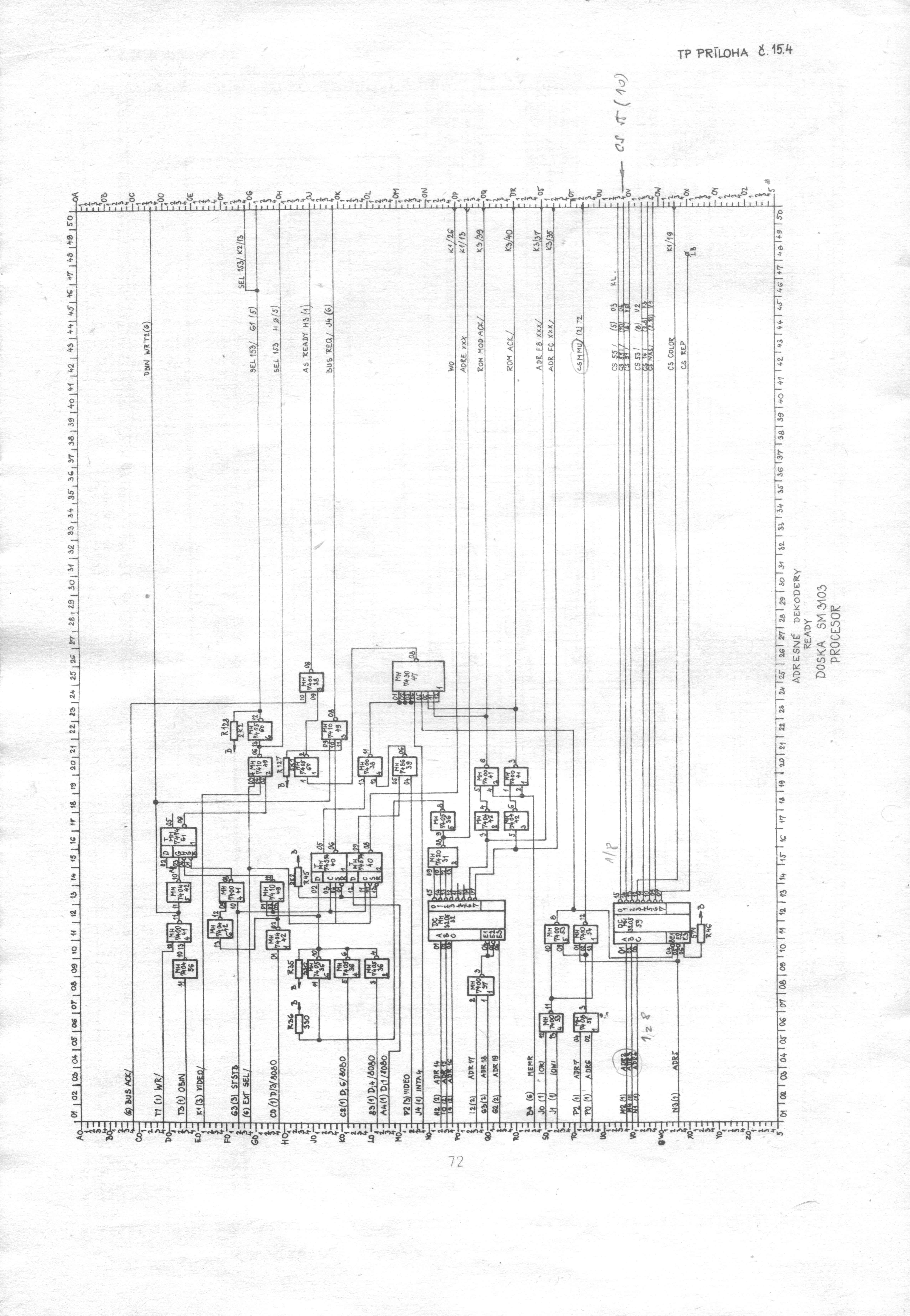

Schéma SM3103 4/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

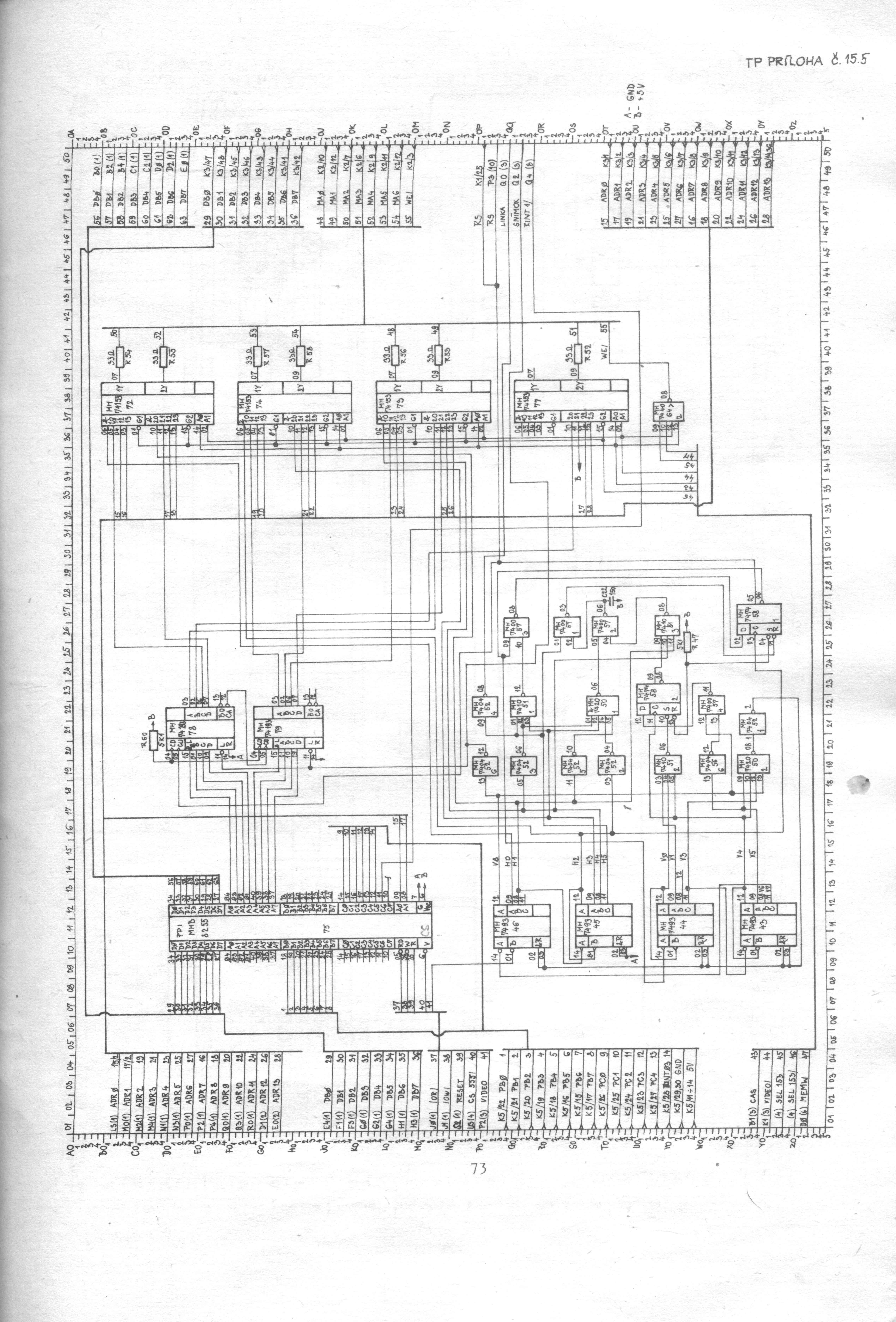

Schéma SM3103 5/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

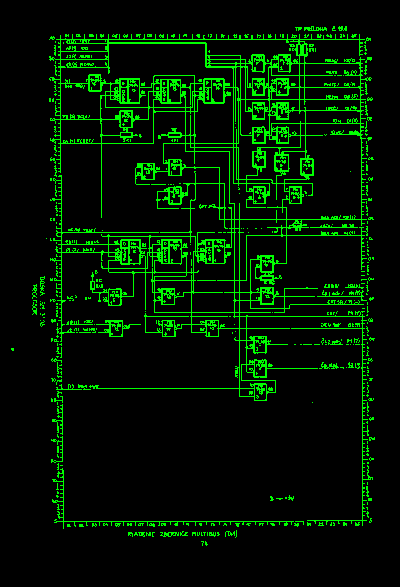

Schéma SM3103 6/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

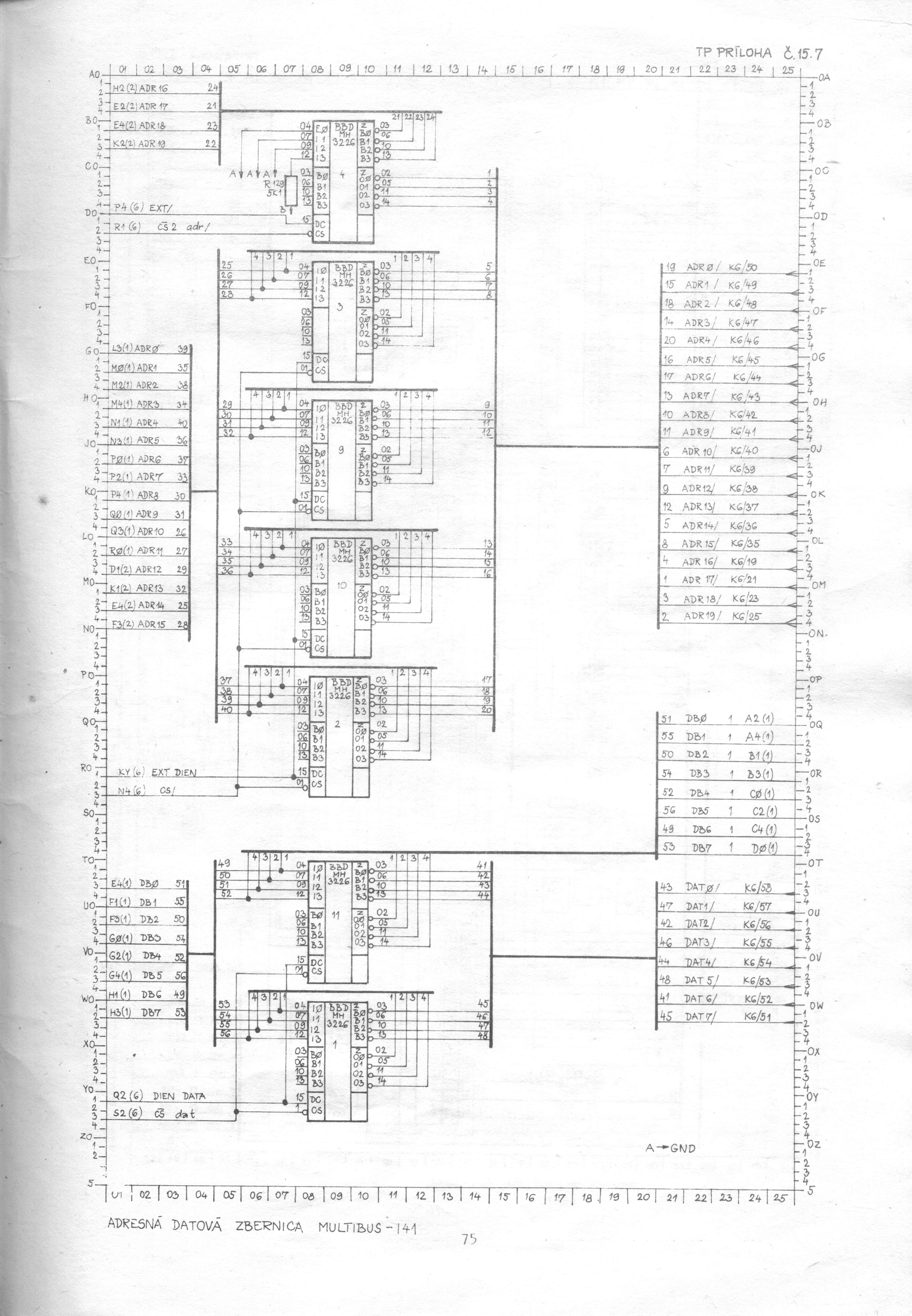

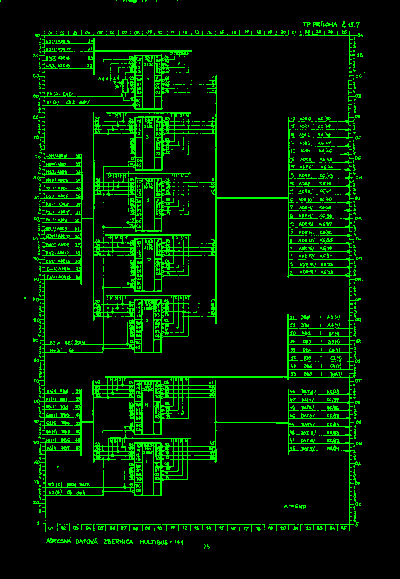

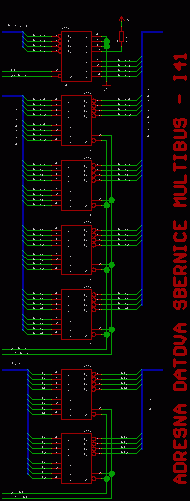

Schéma SM3103 7/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.
Schéma SM3103 8/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

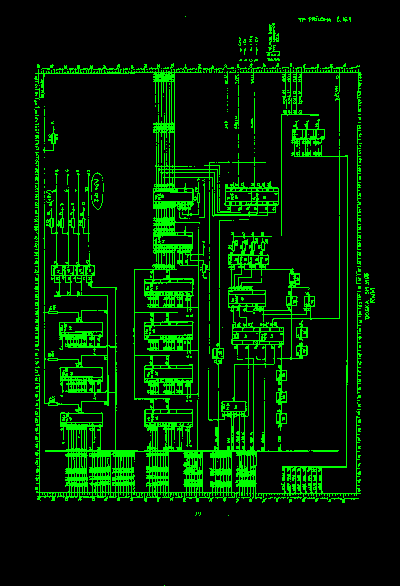

Schéma SM3103 9/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

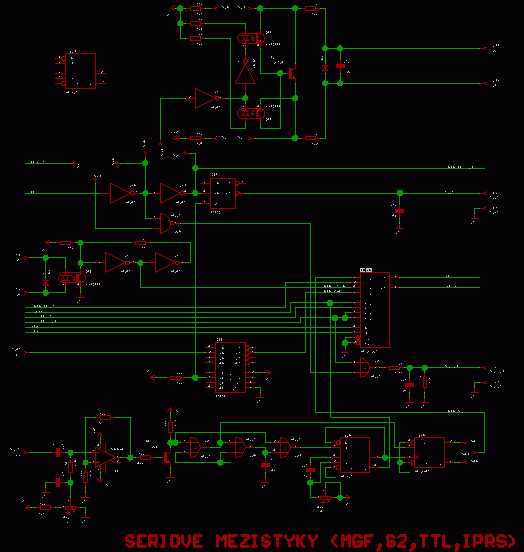

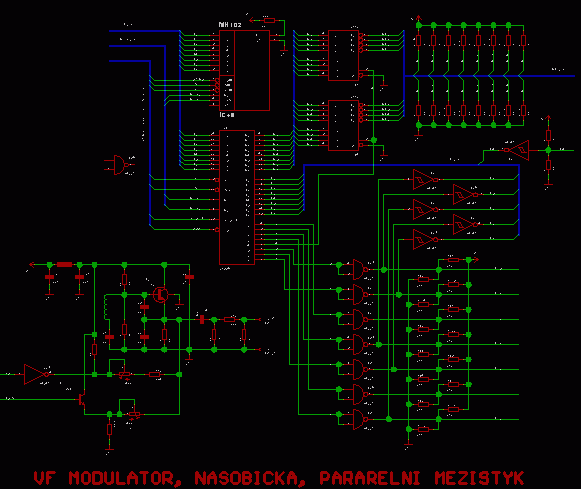

Schéma SM3103 10/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.
Schéma SM3103 11/11, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

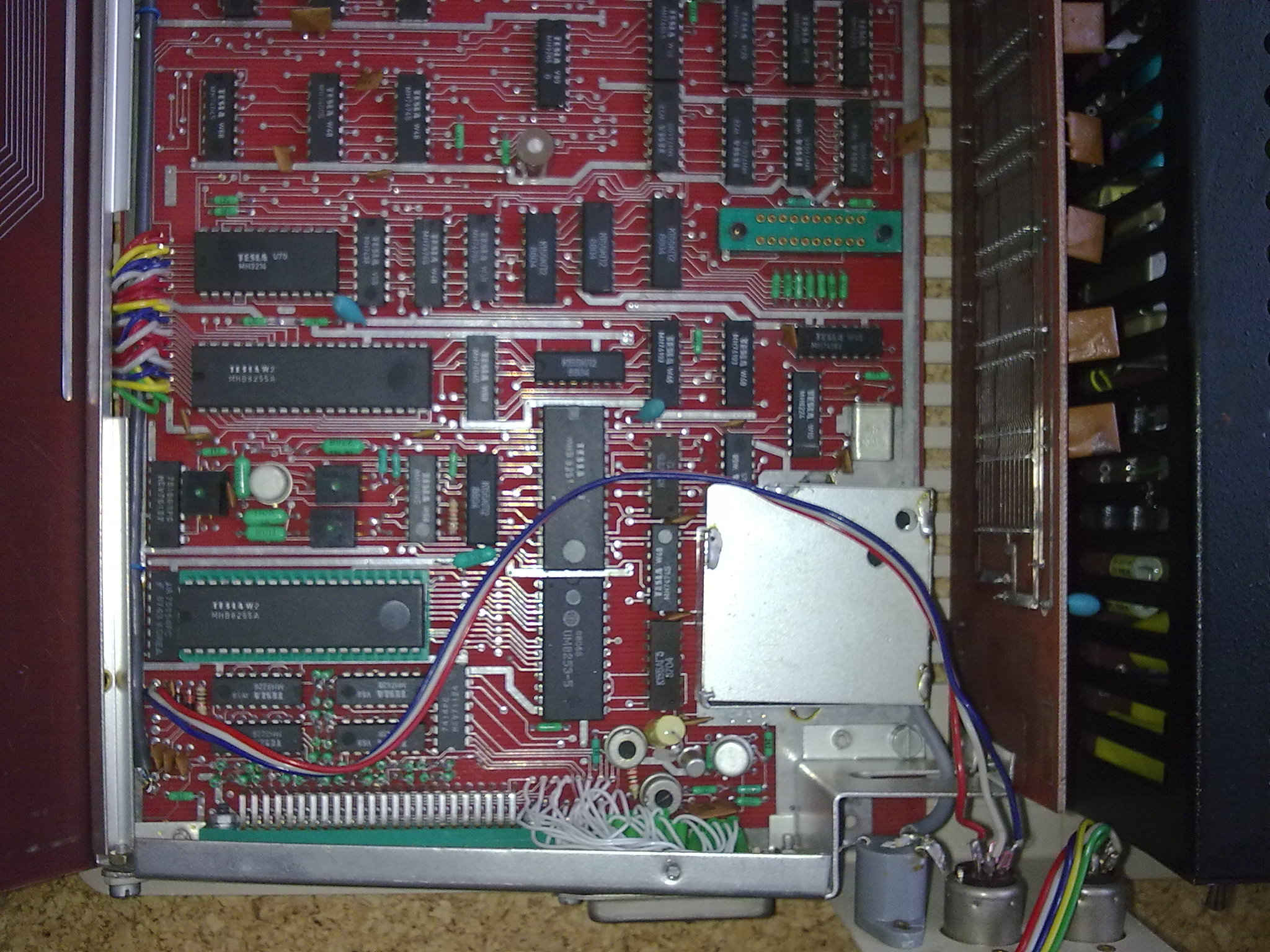

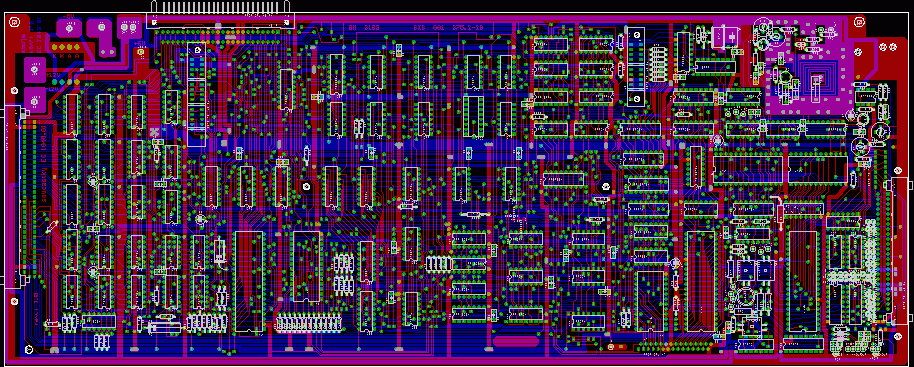

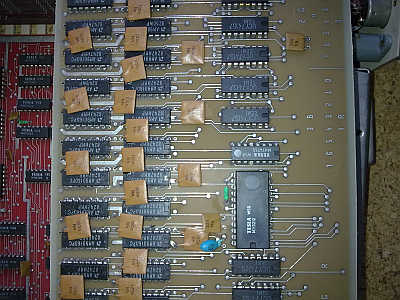

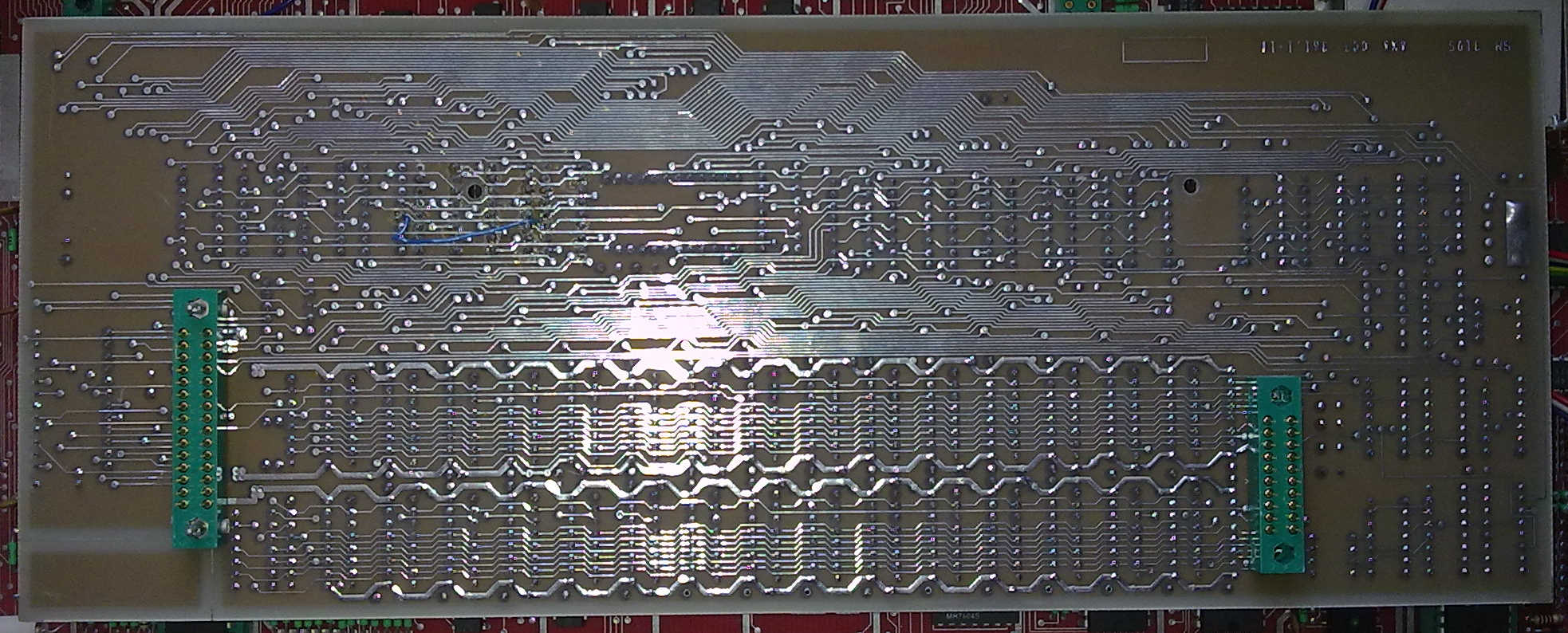

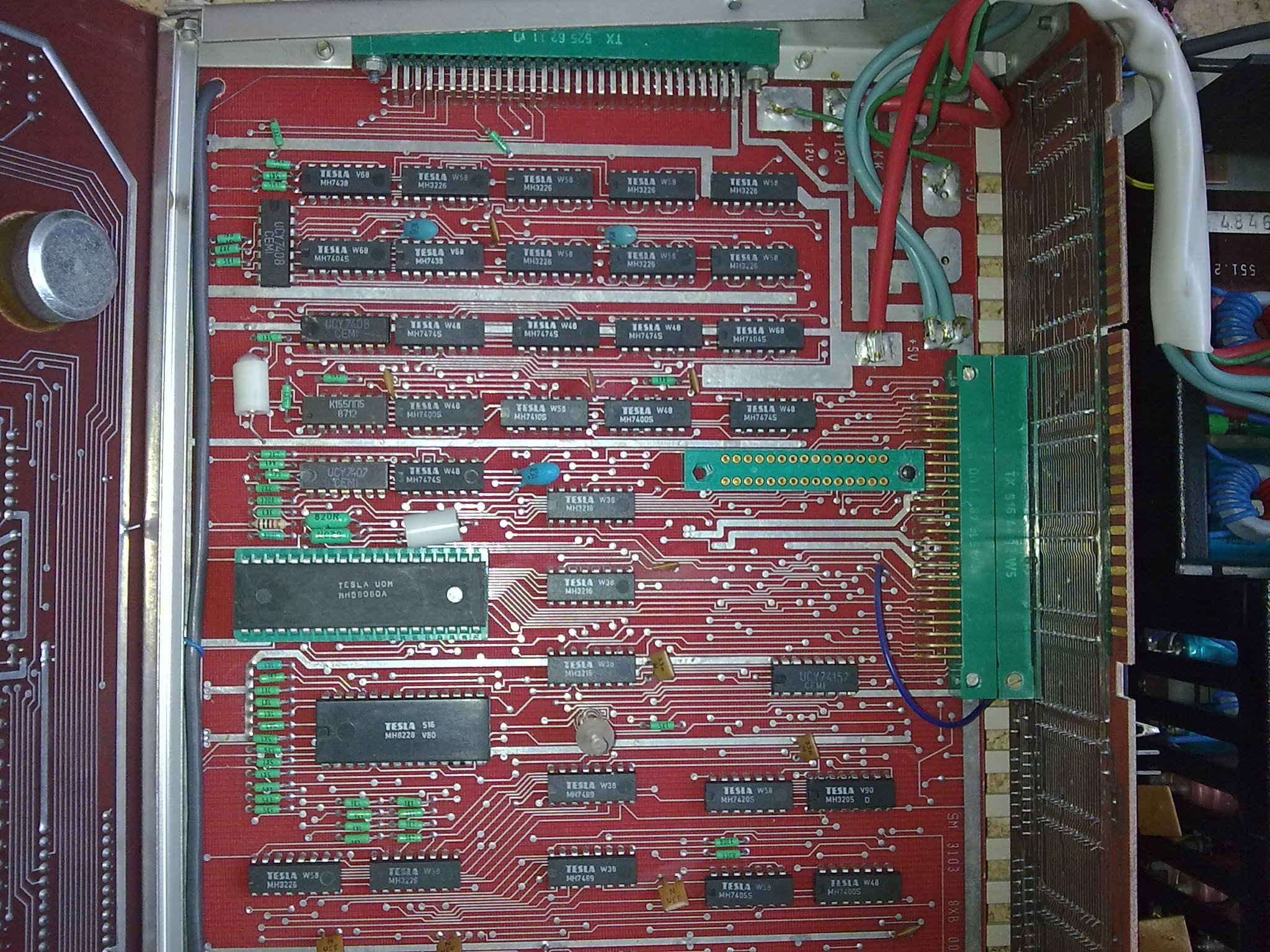

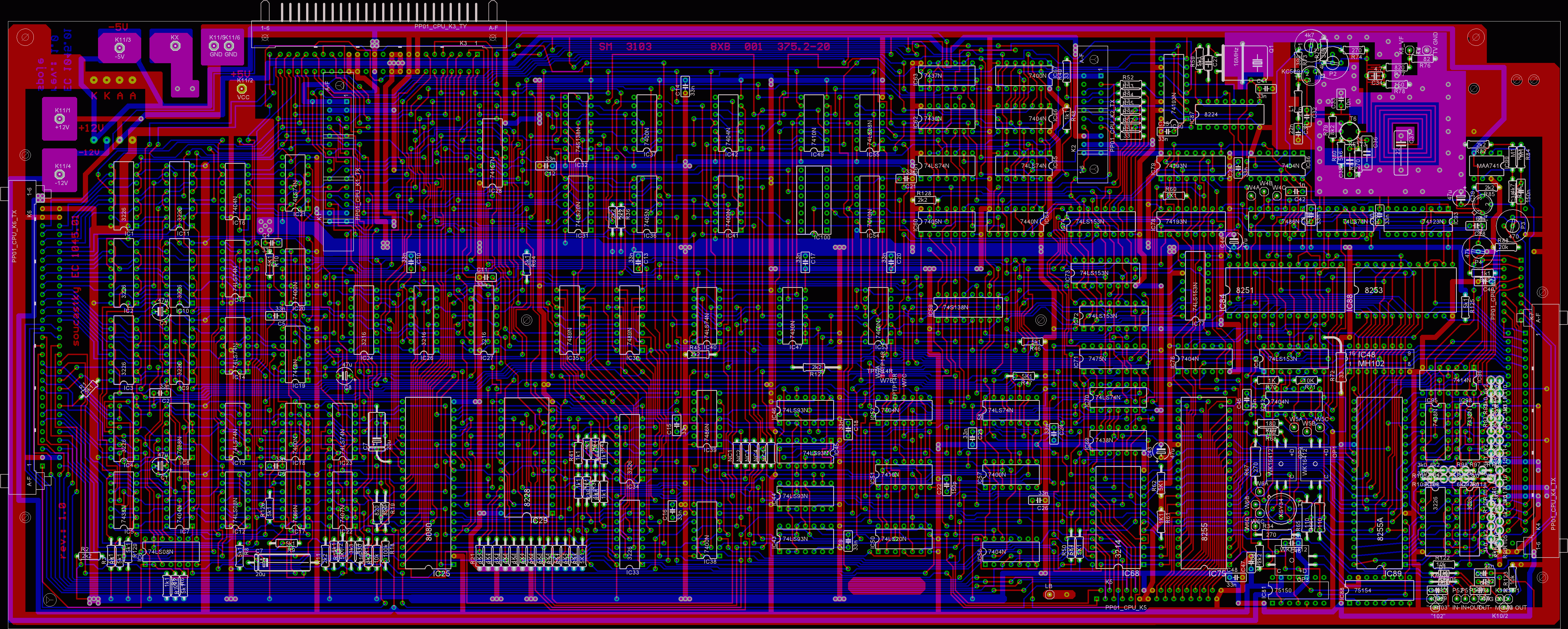

DPS SM3103 POČÍTAČ

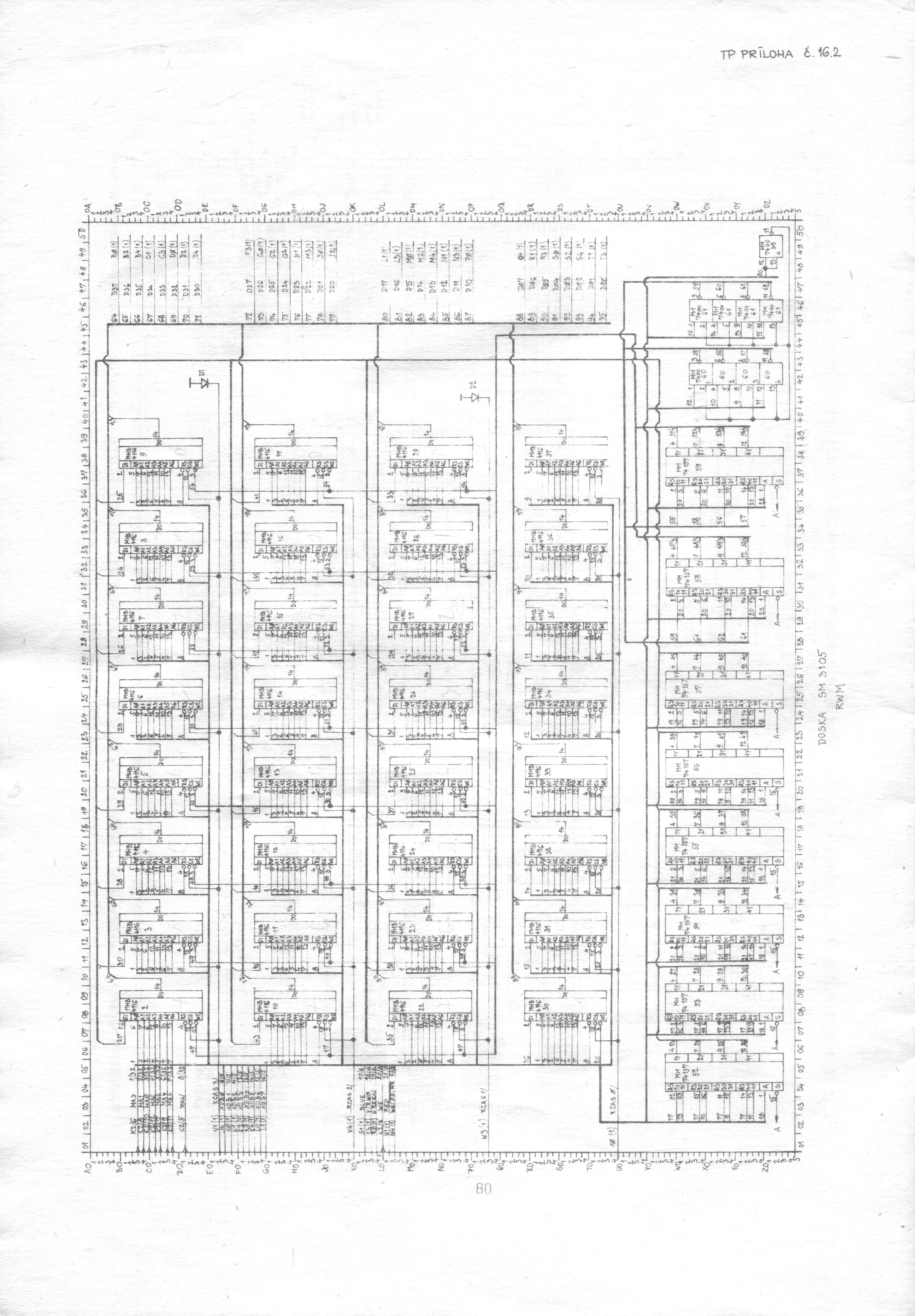

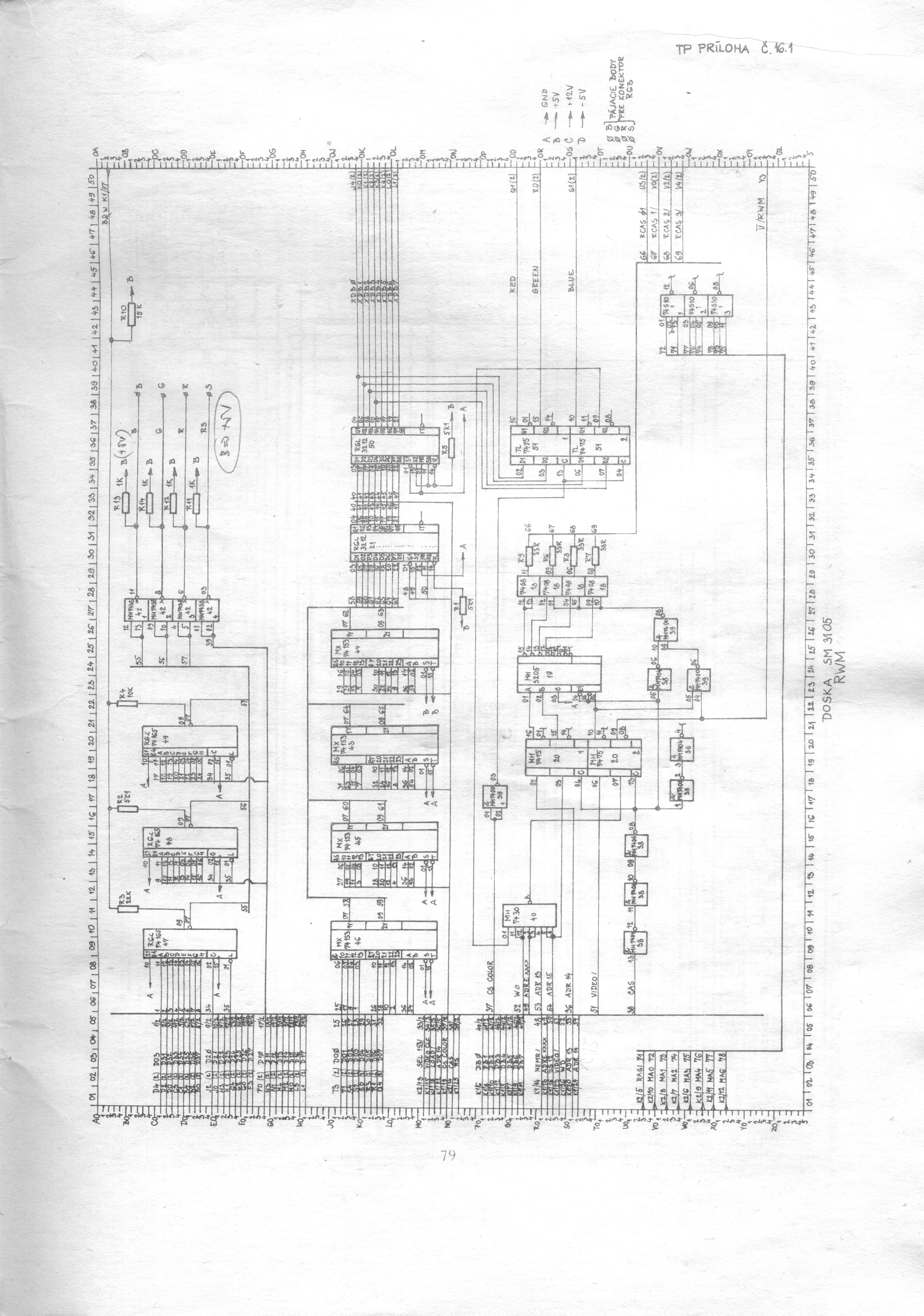

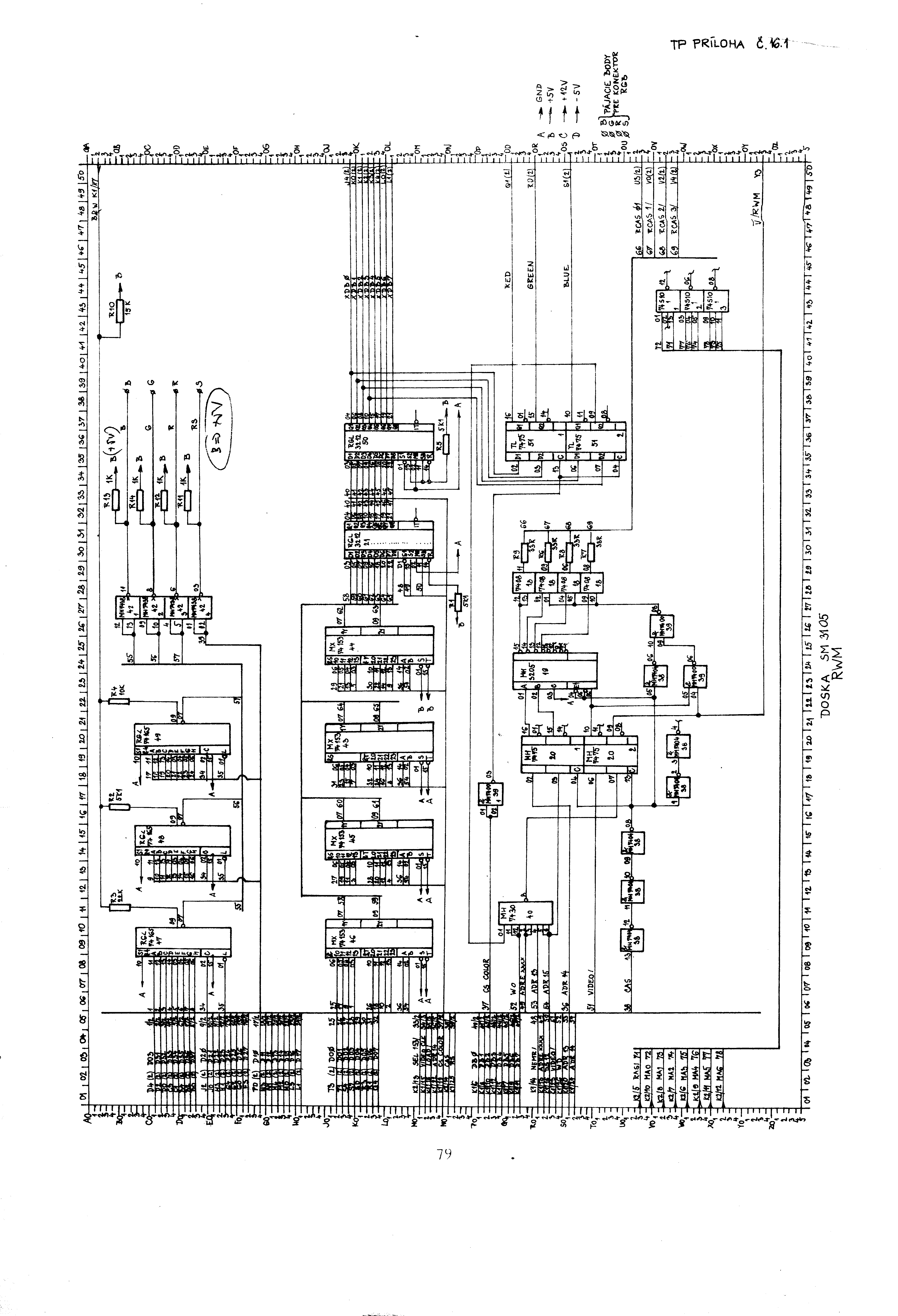

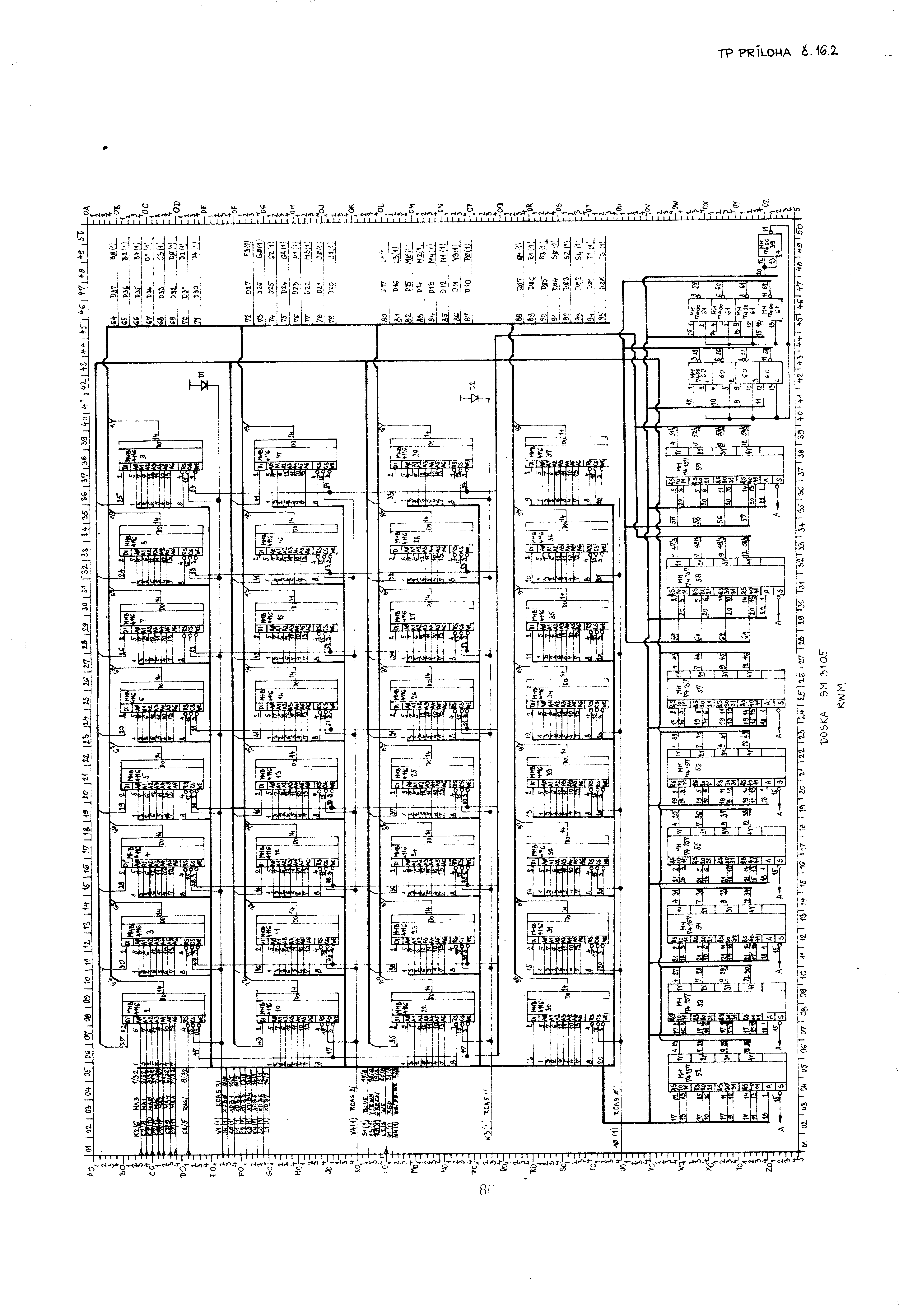

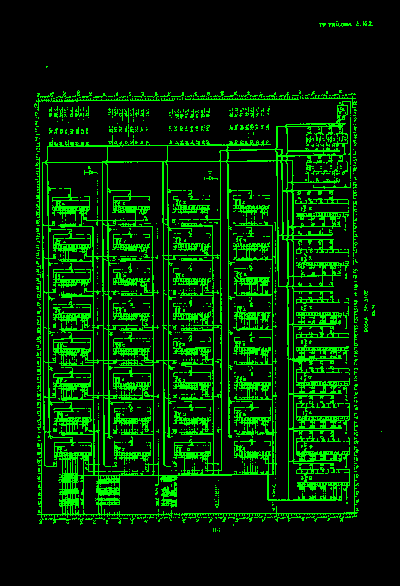

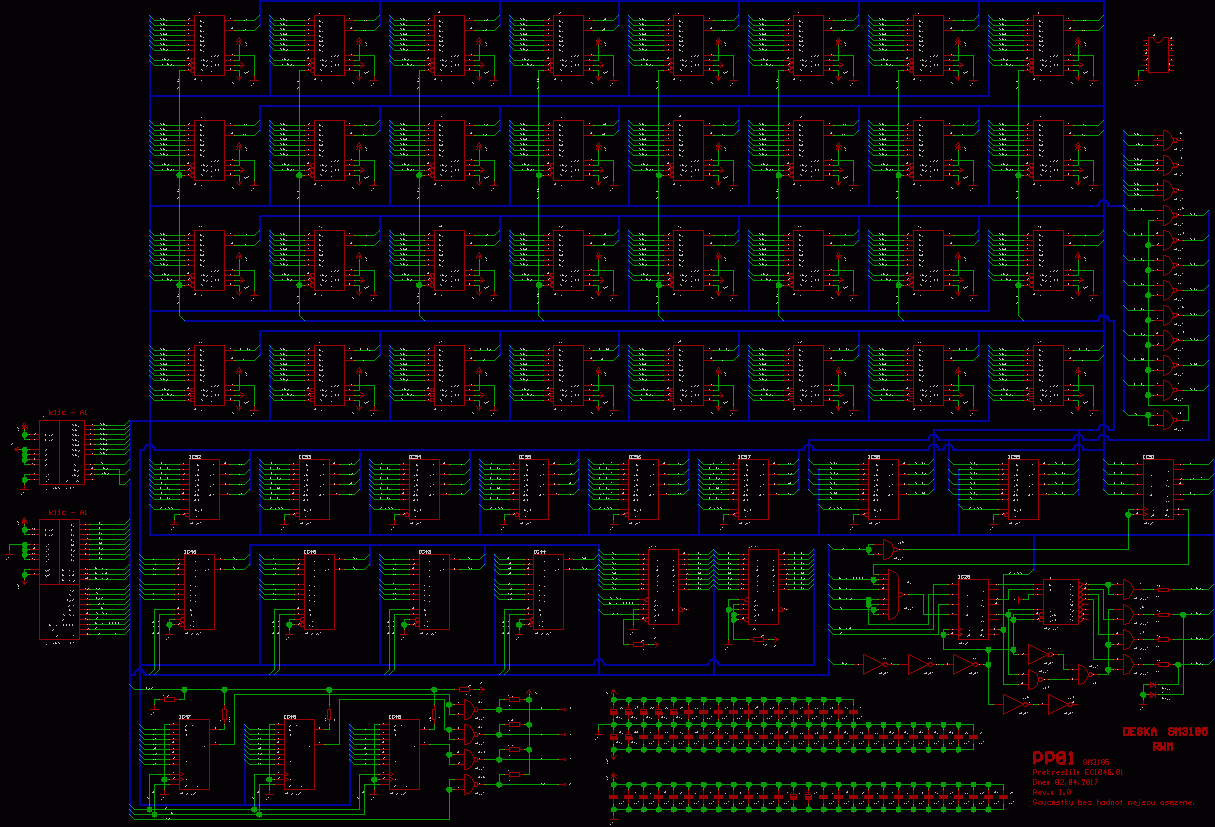

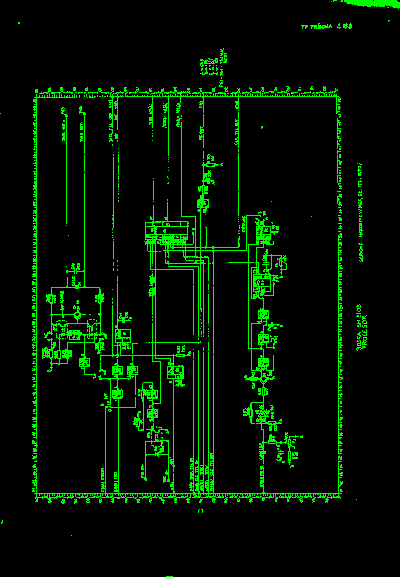

Schéma SM3105 RWM, černobílá verze ZDE, původní schéma ZDE 1/2 2/2 a černobílá verze ZDE 1/2 2/2.

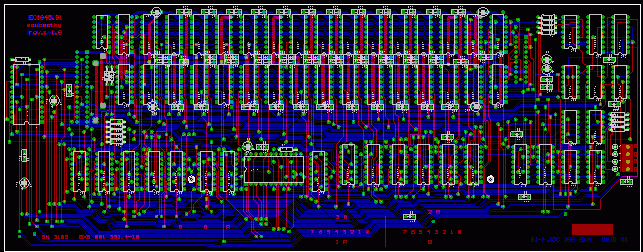

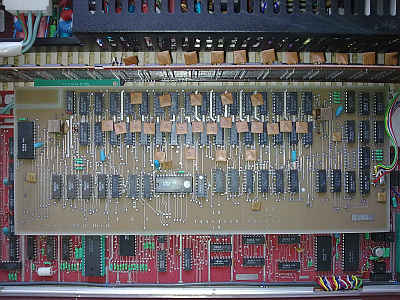

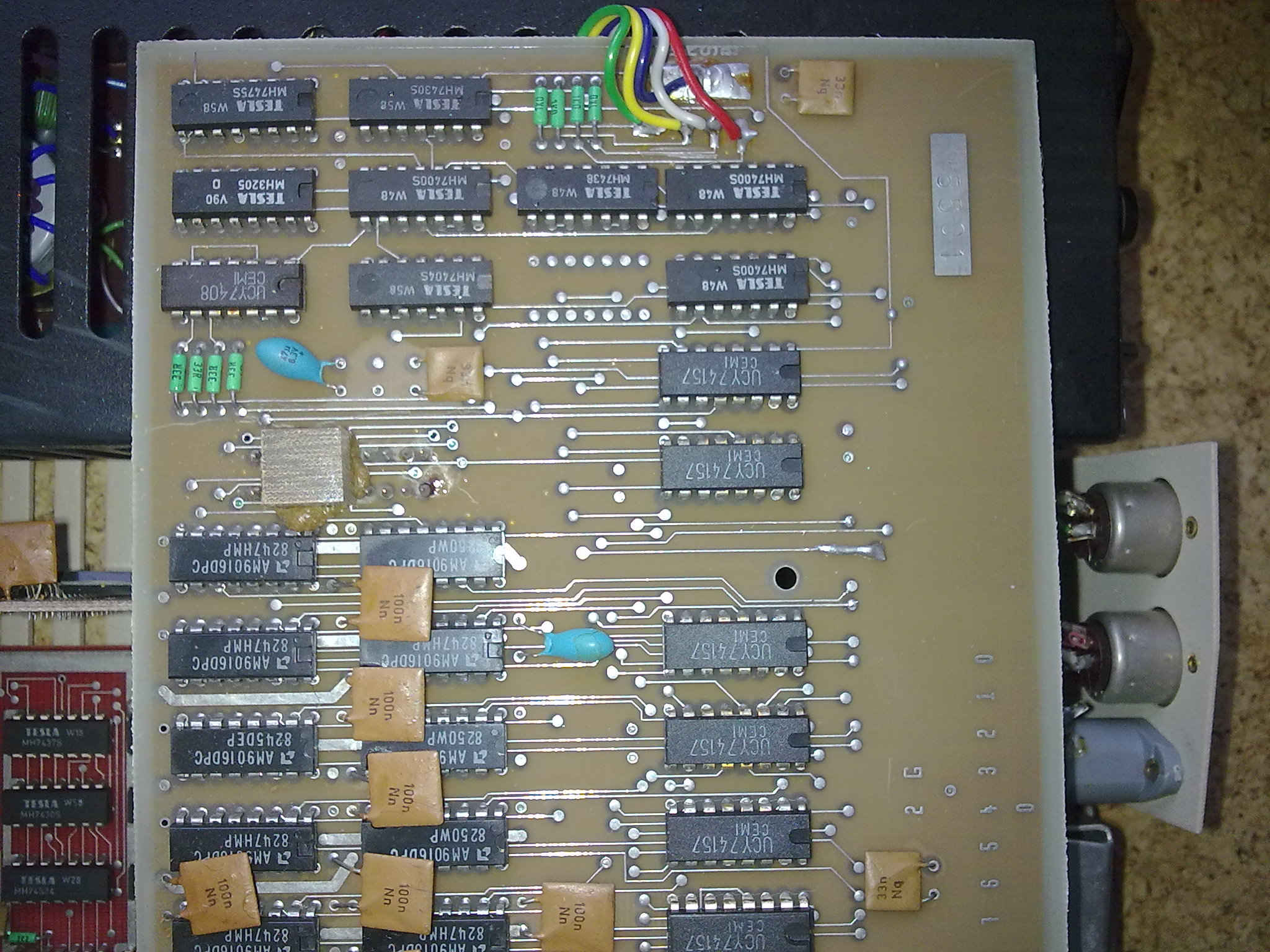

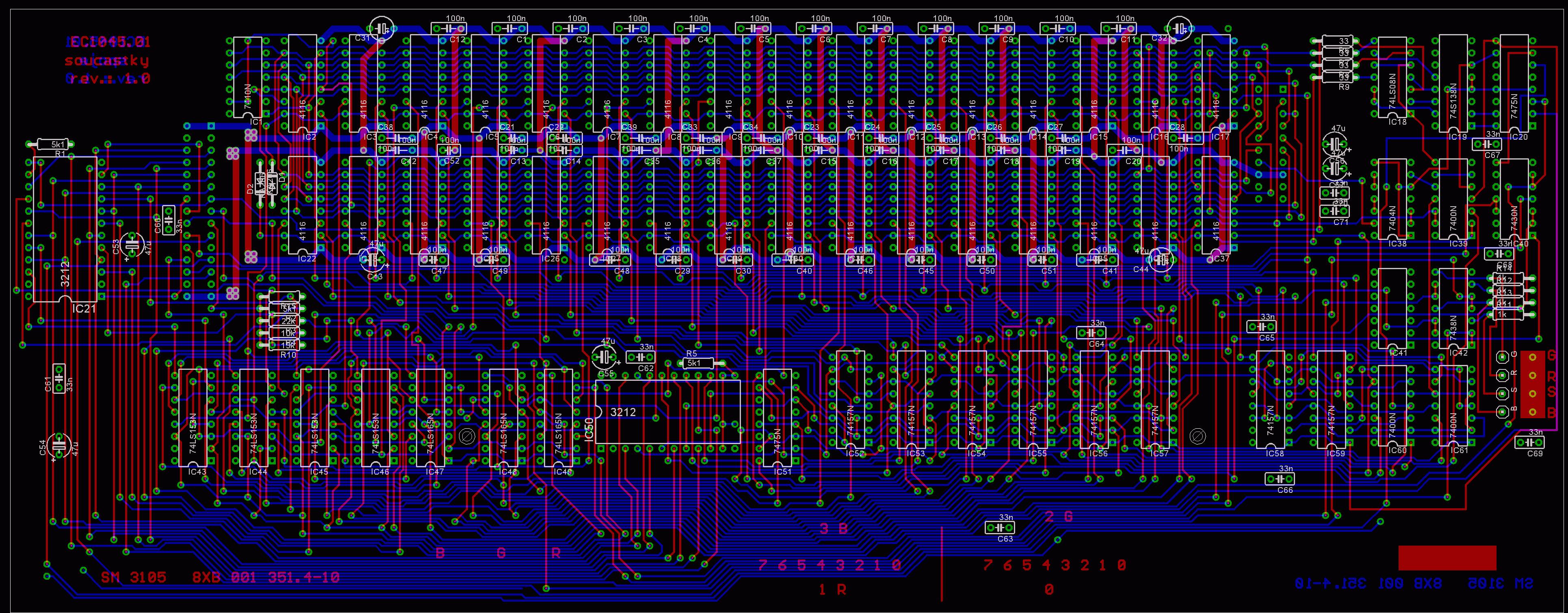

DPS SM3105 RWM

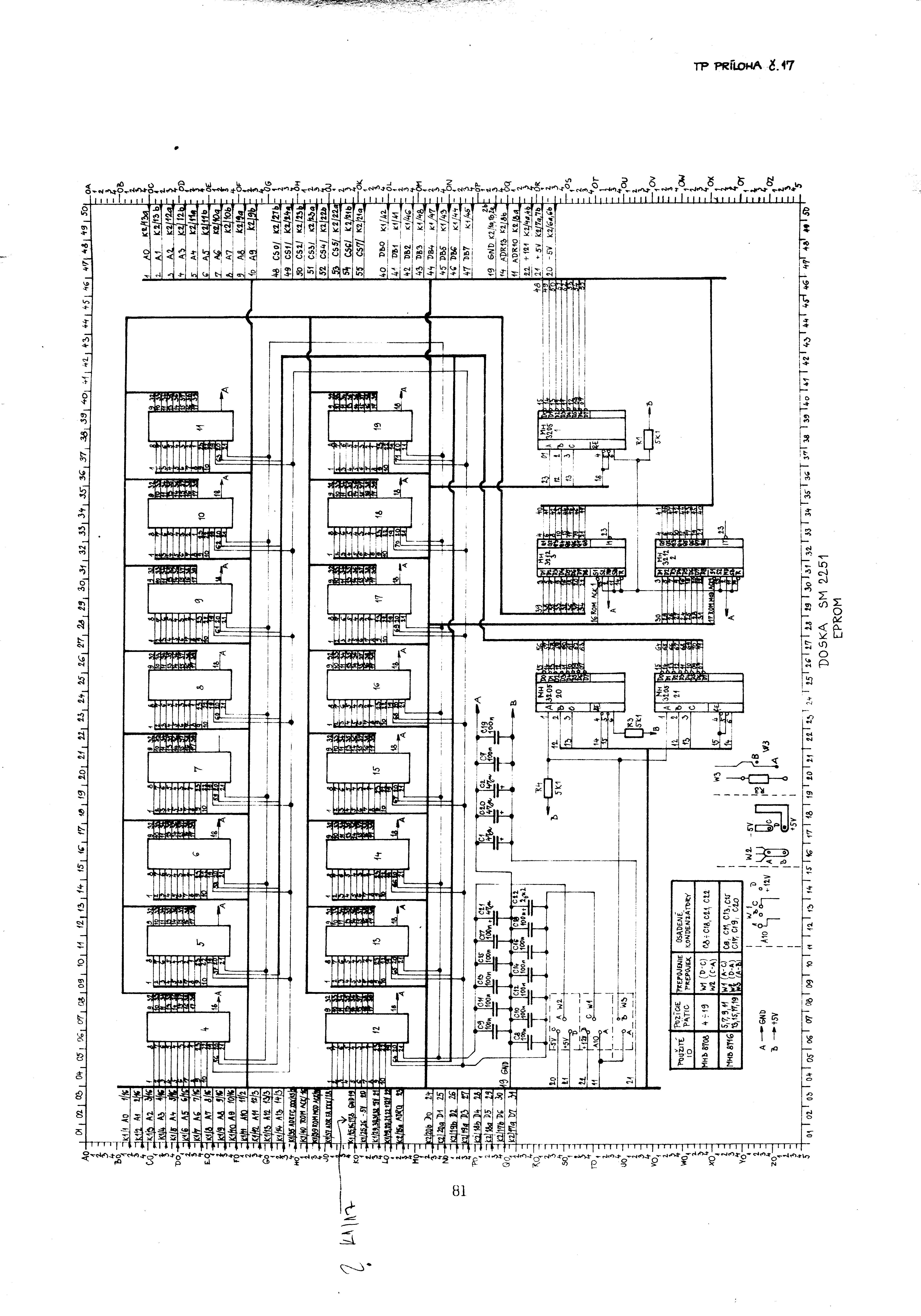

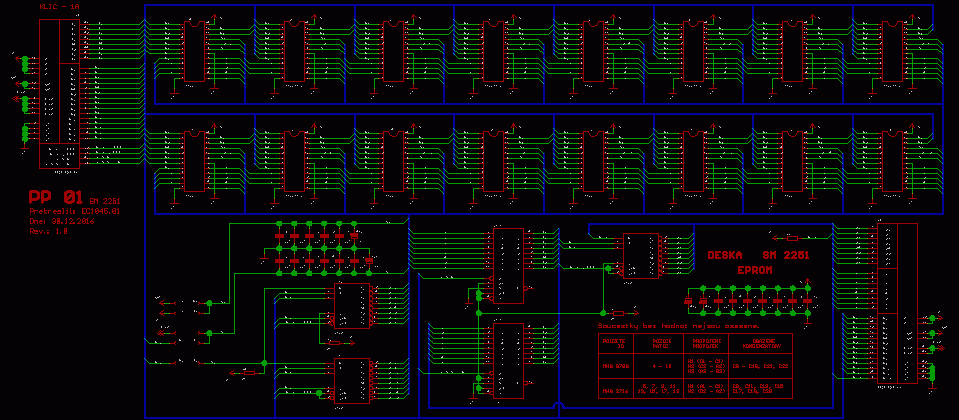

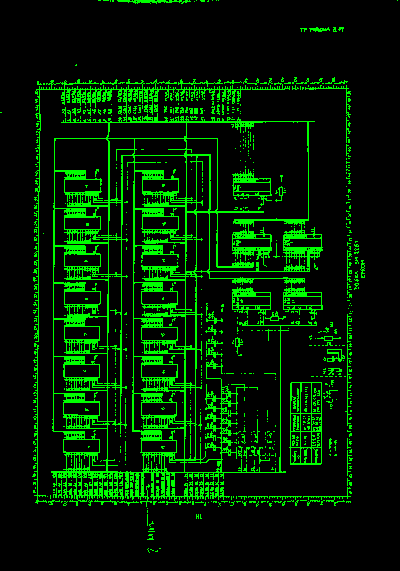

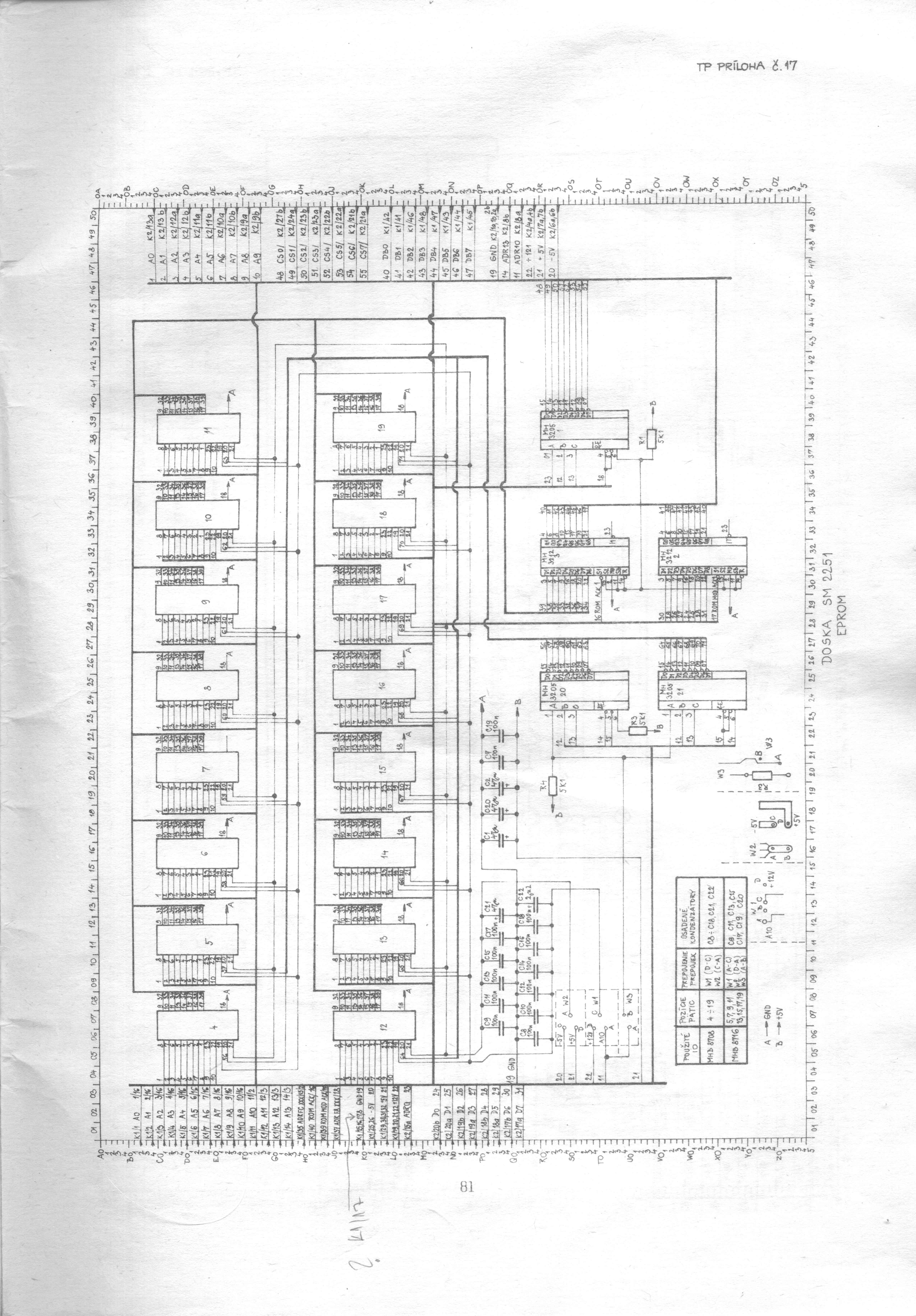

Schéma SM2251 EPROM, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

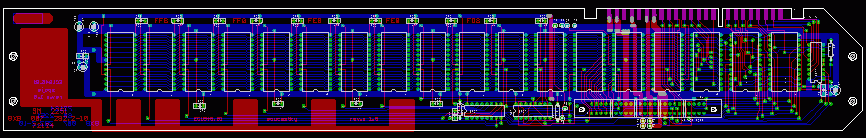

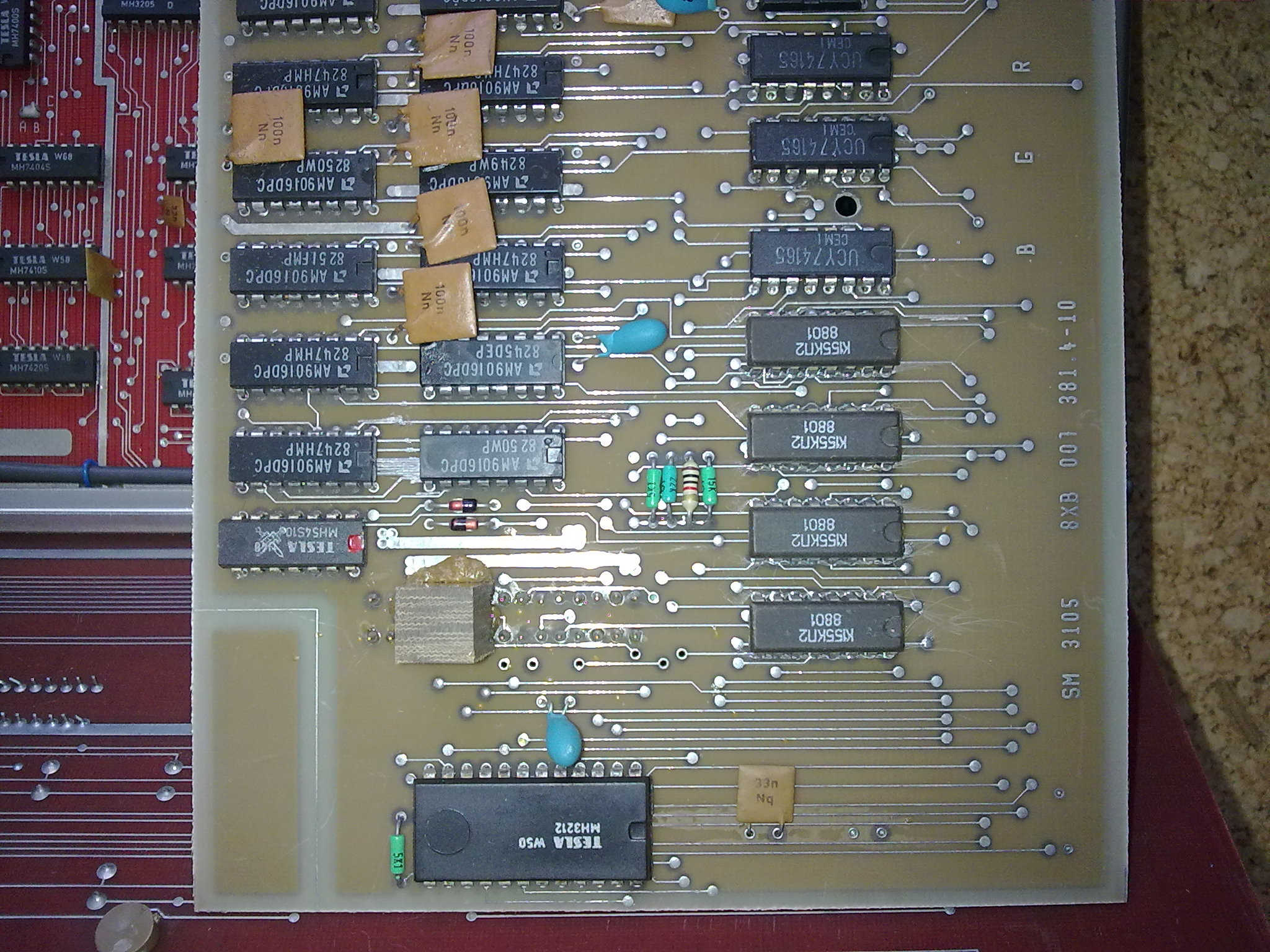

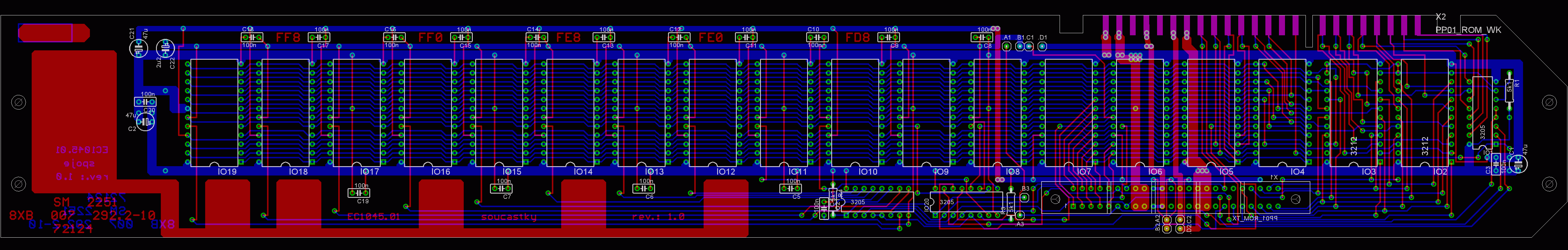

DPS SM2251 EPROM

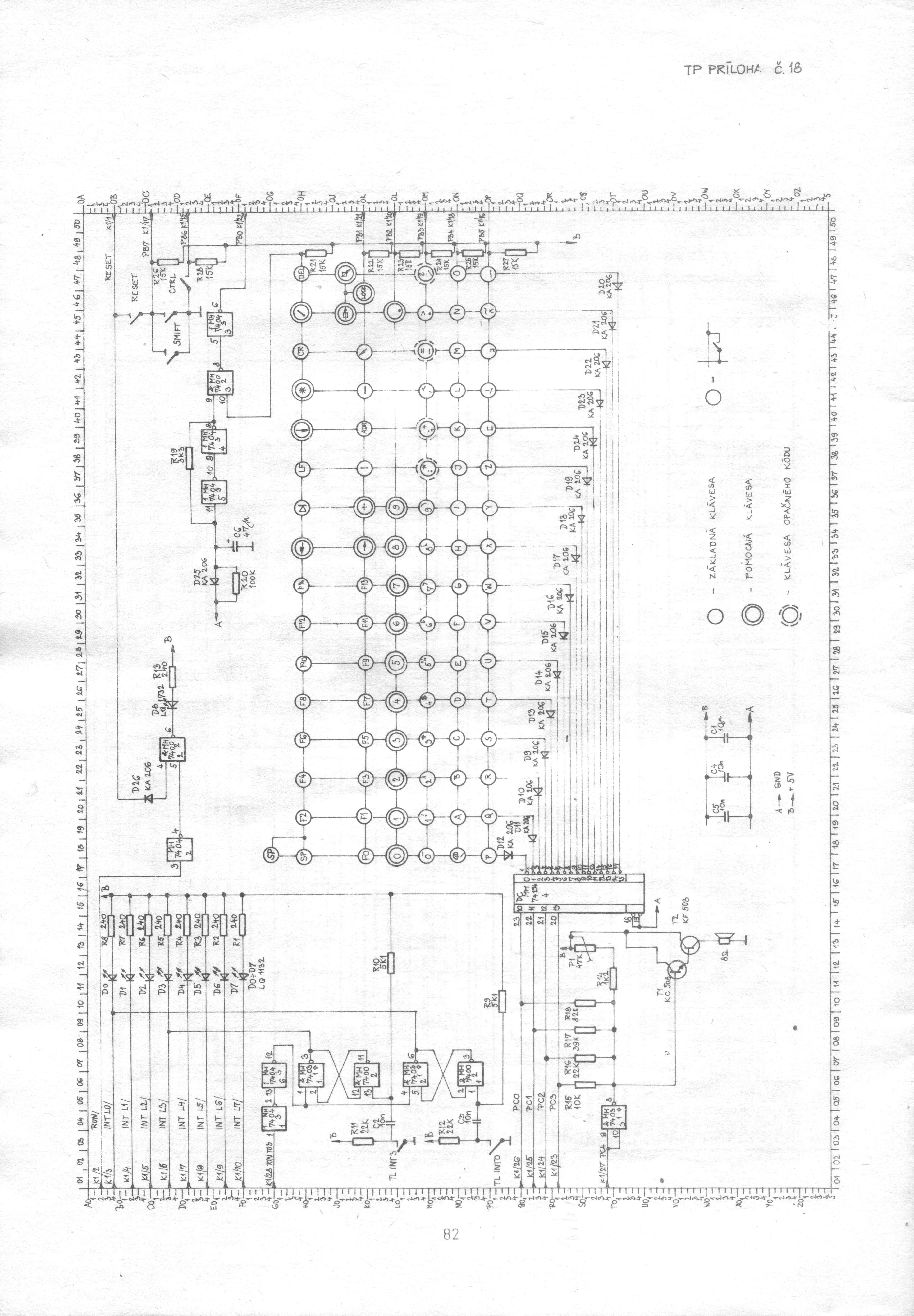

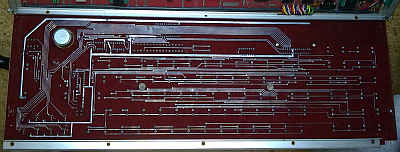

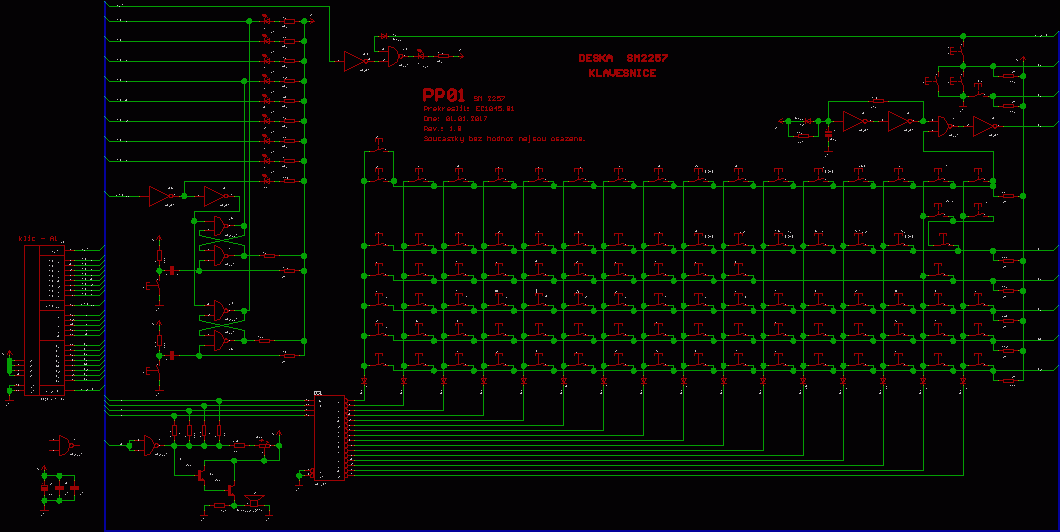

Schéma SM2257 KLÁVESNICE, černobílá verze ZDE, původní schéma ZDE a černobílá verze ZDE.

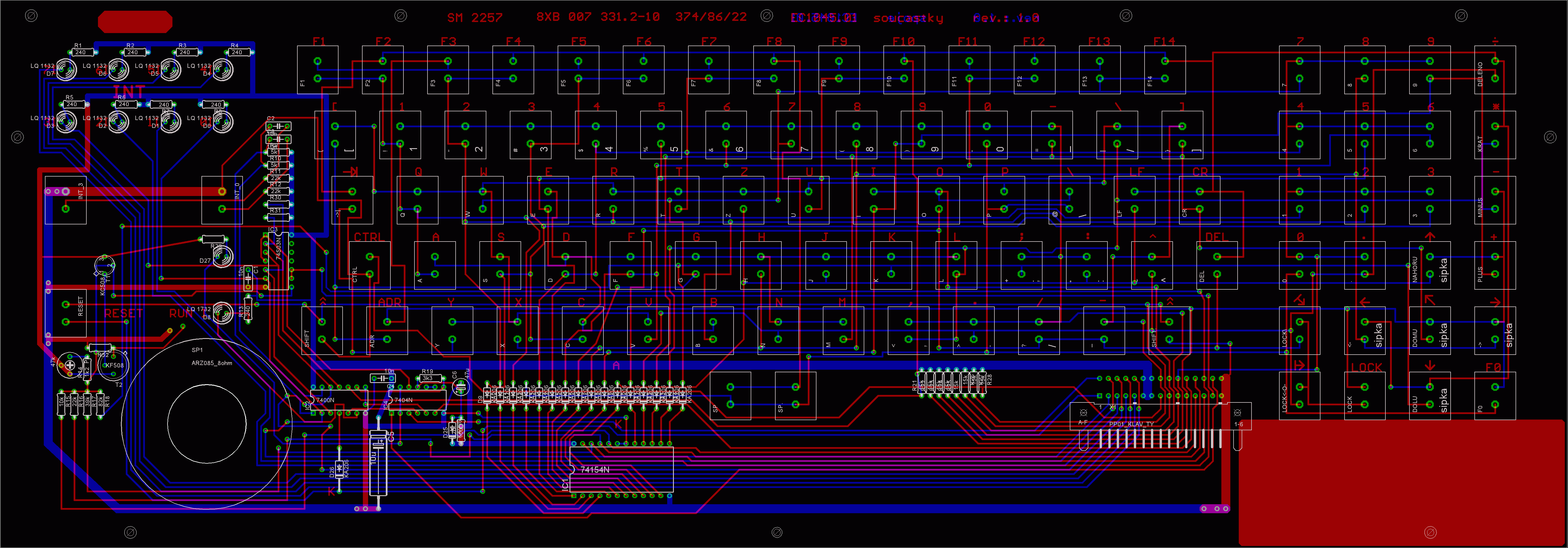

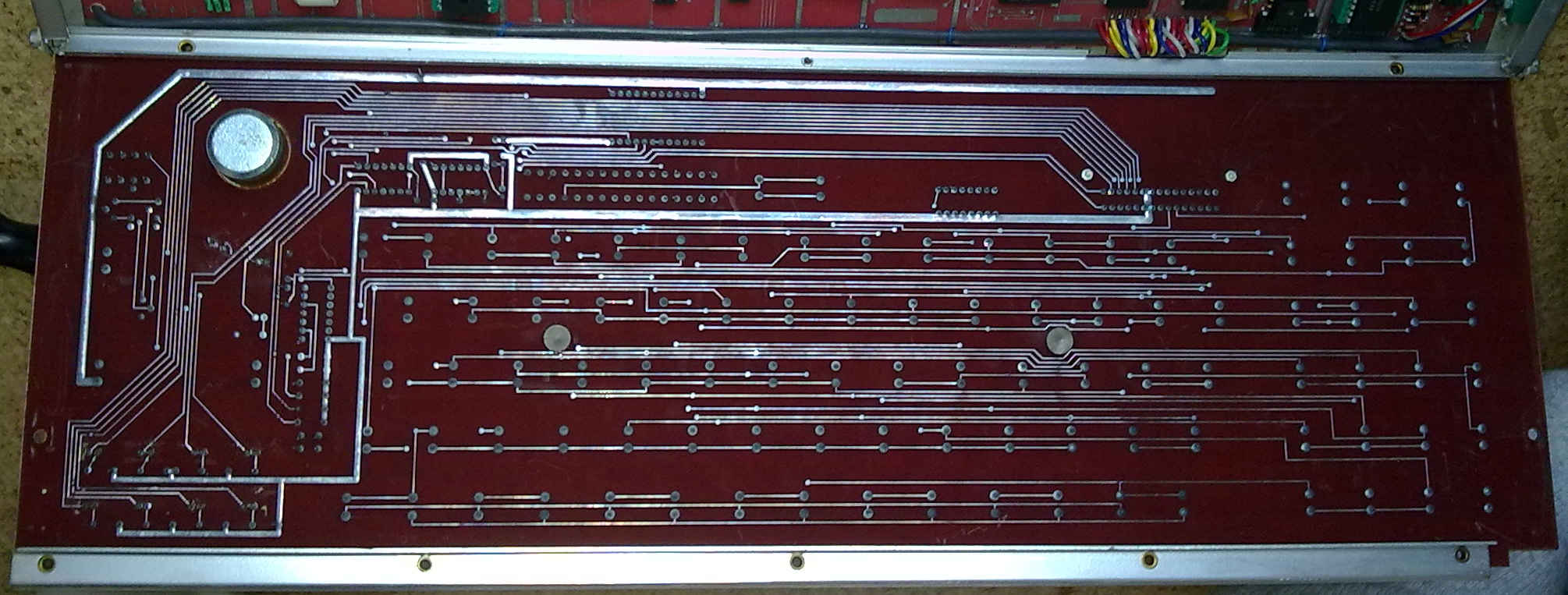

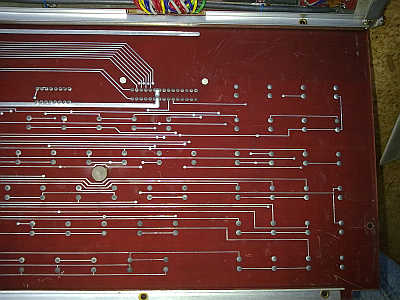

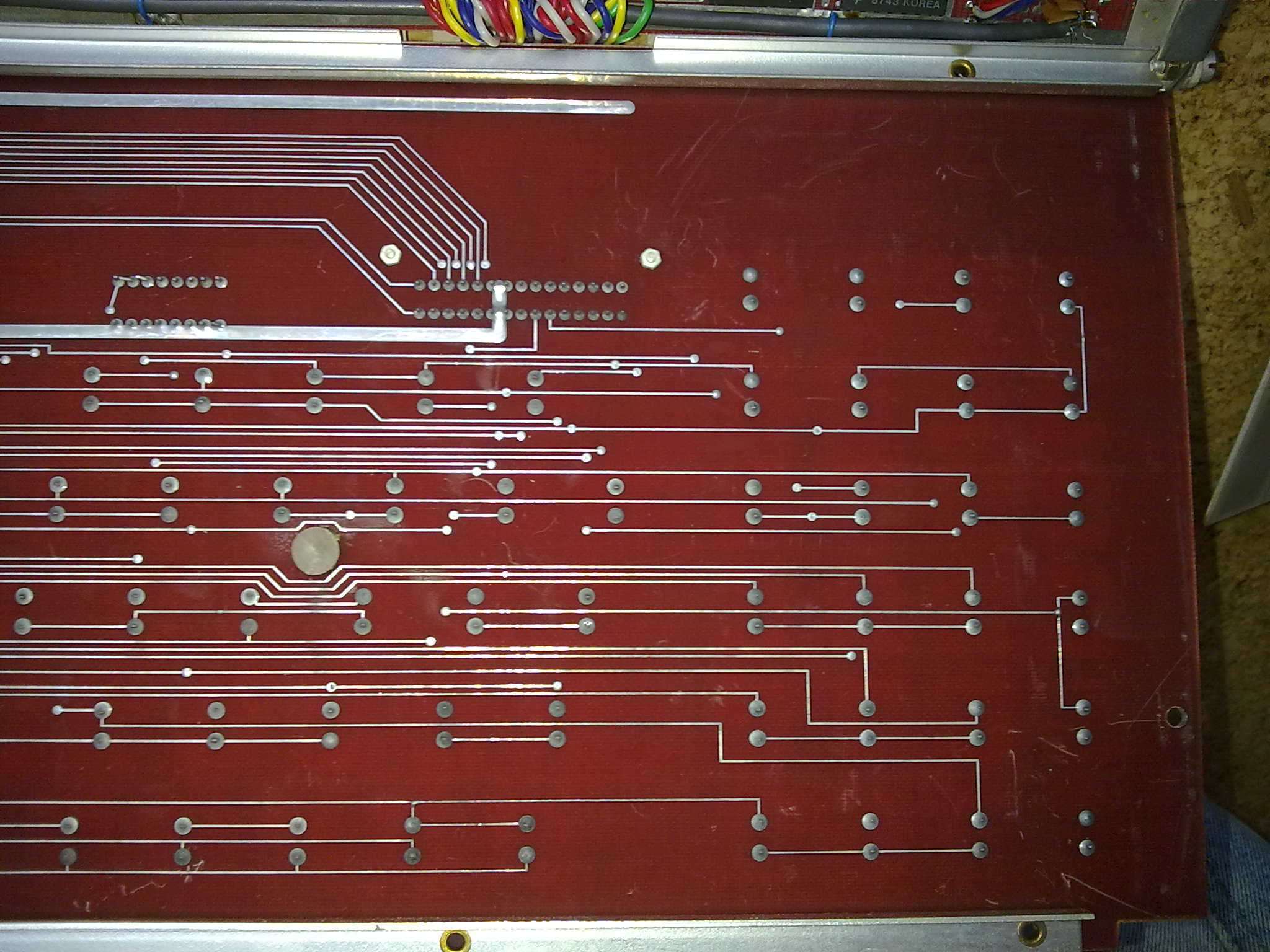

DPS SM2257 KLÁVESNICE
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
