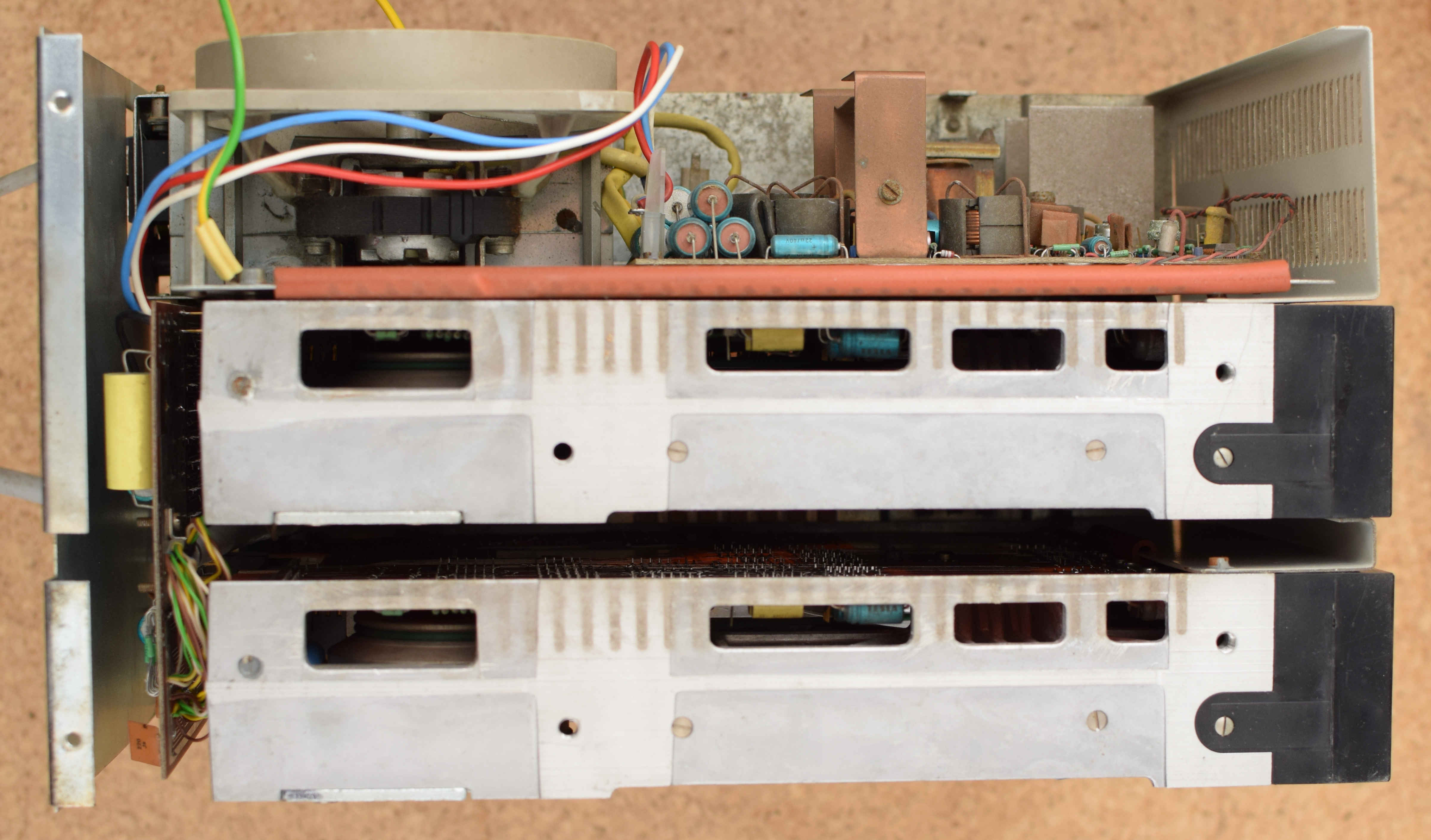

Řadič FDD z DS2717



K disketové mechanice DS2717 nemám dokumentaci, schéma řadiče získáno metodou zpětného inženýrství.

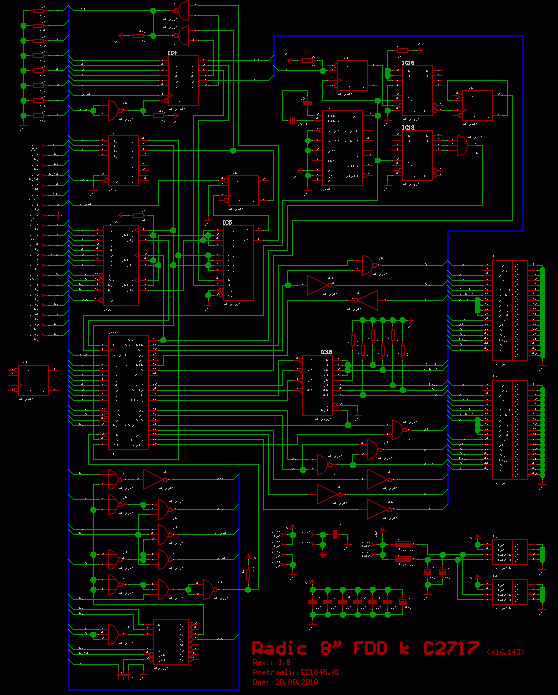

Schéma řadiče FDD z DS2717 a černobílá verze ZDE.

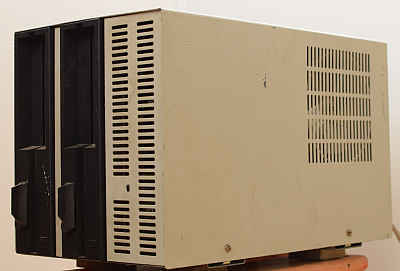

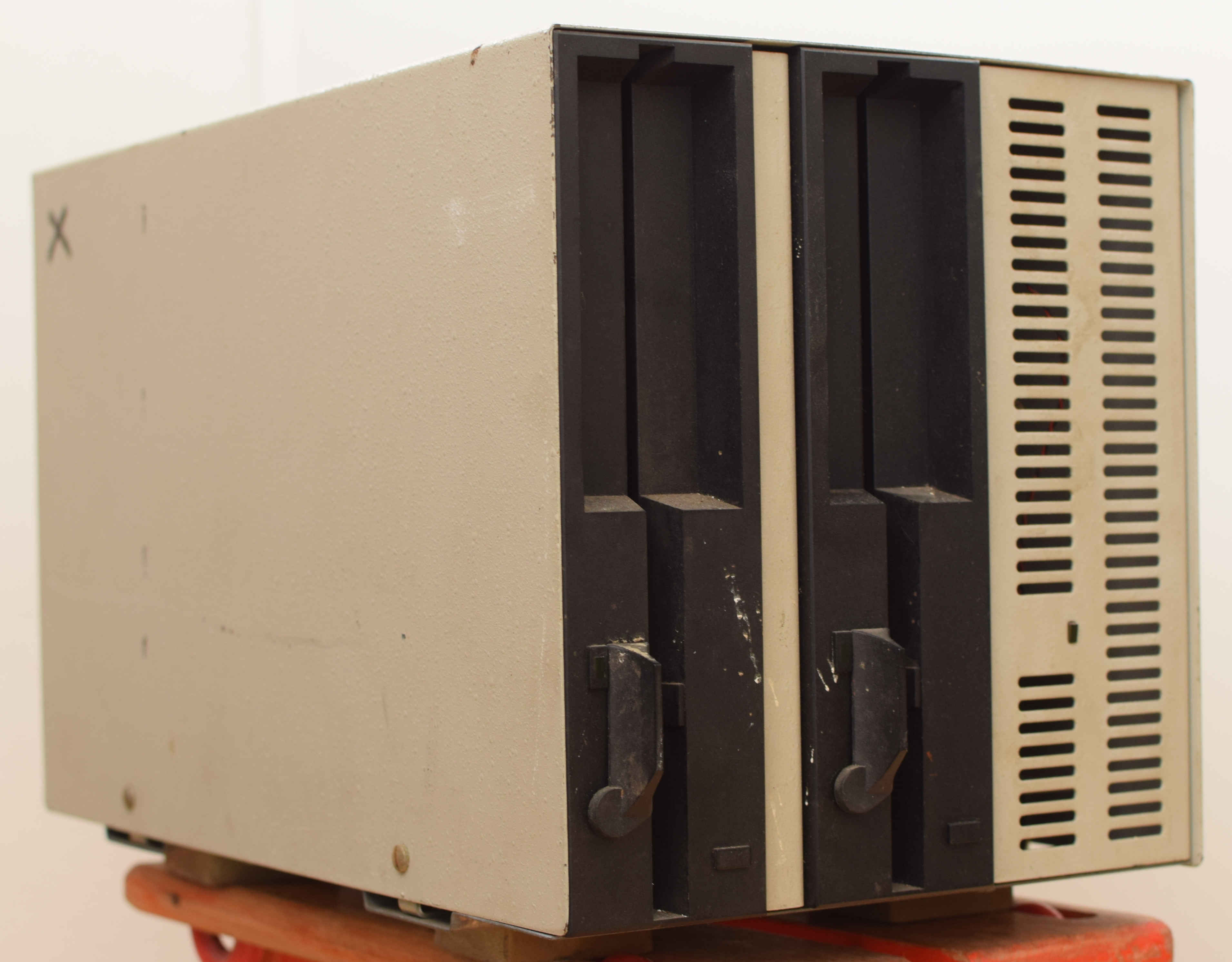

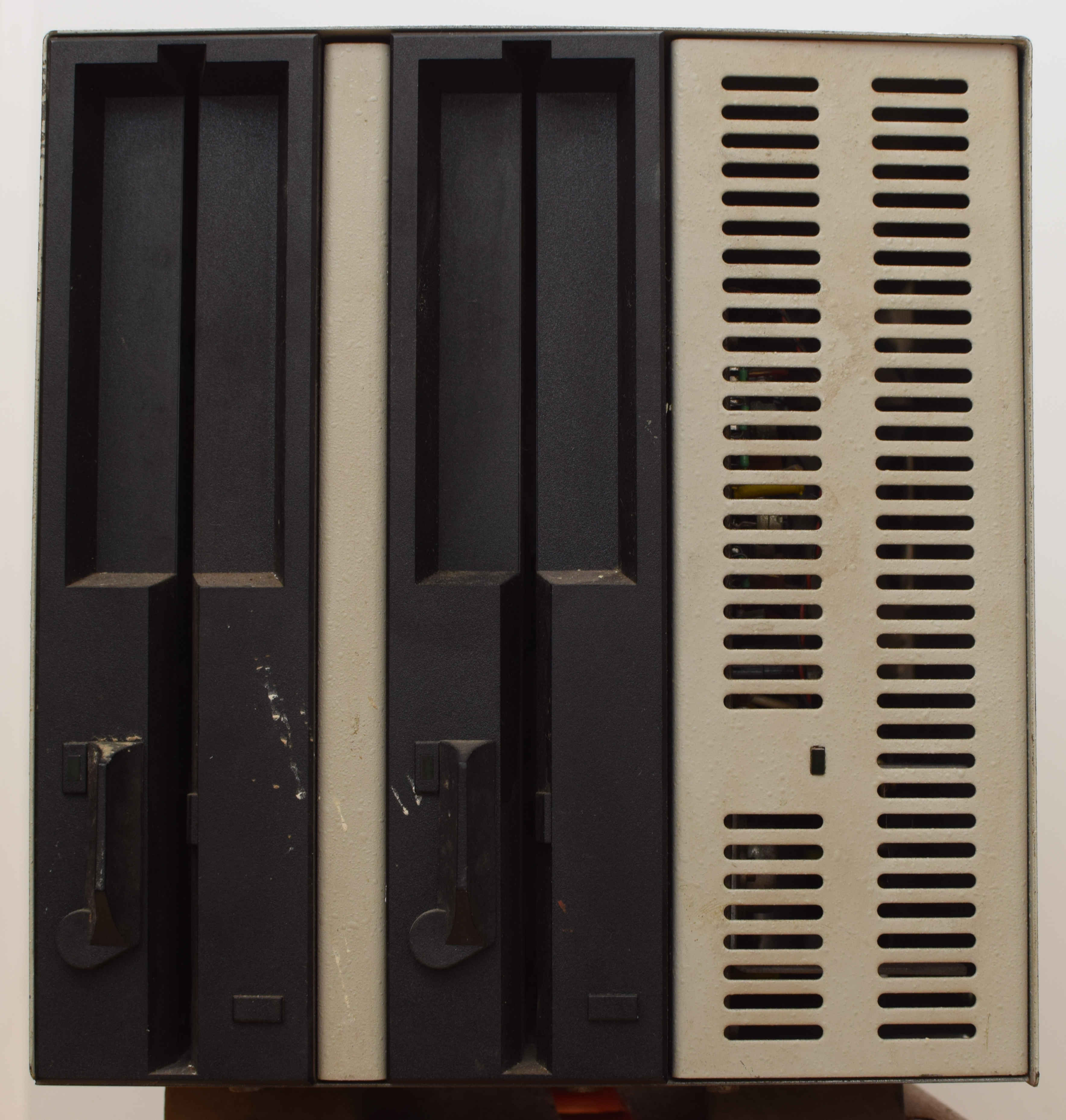

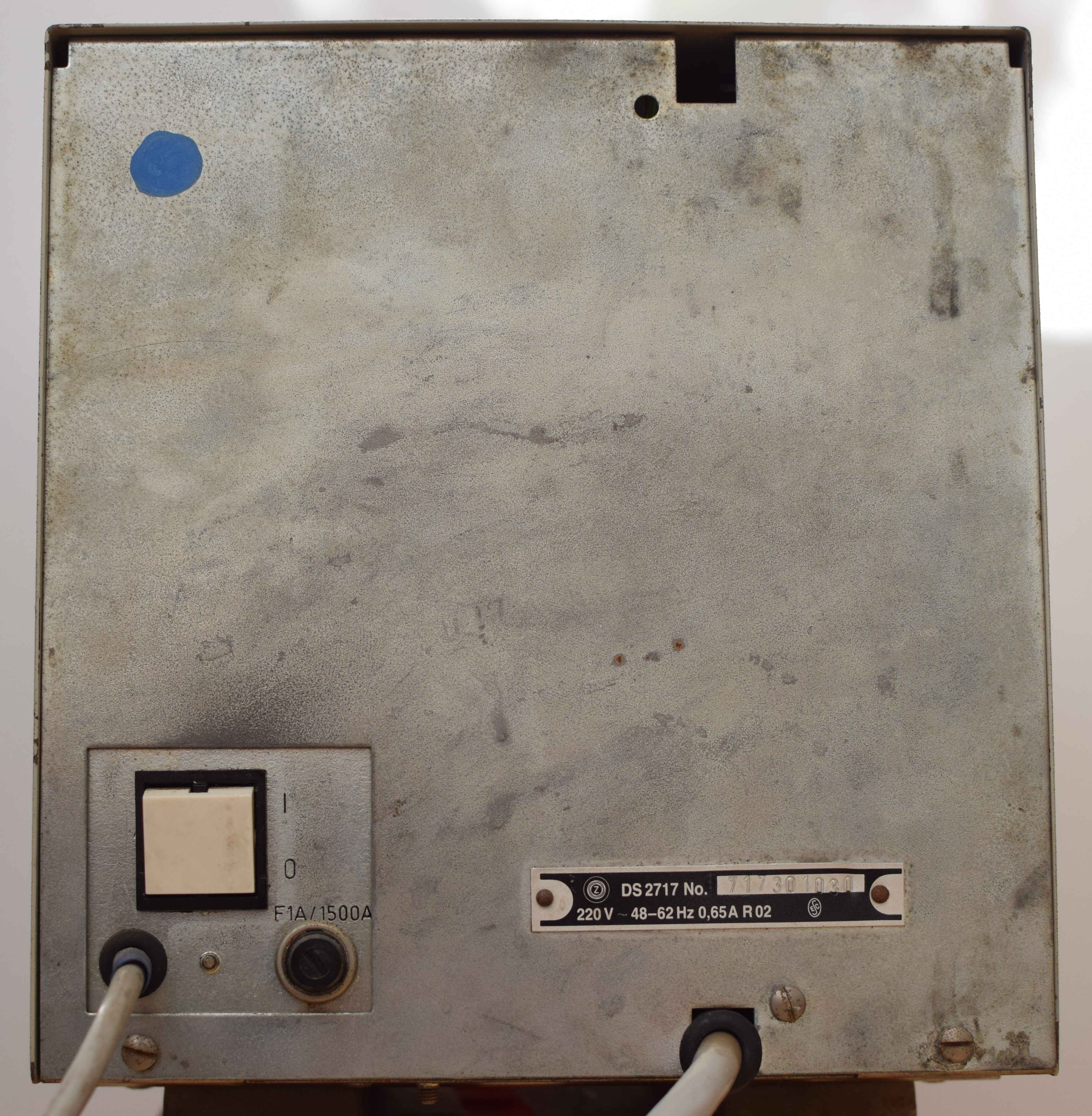

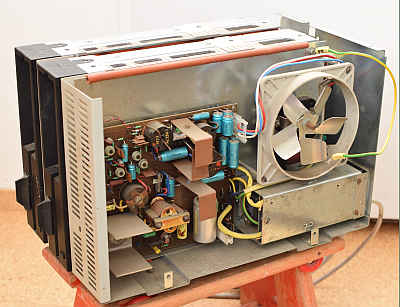

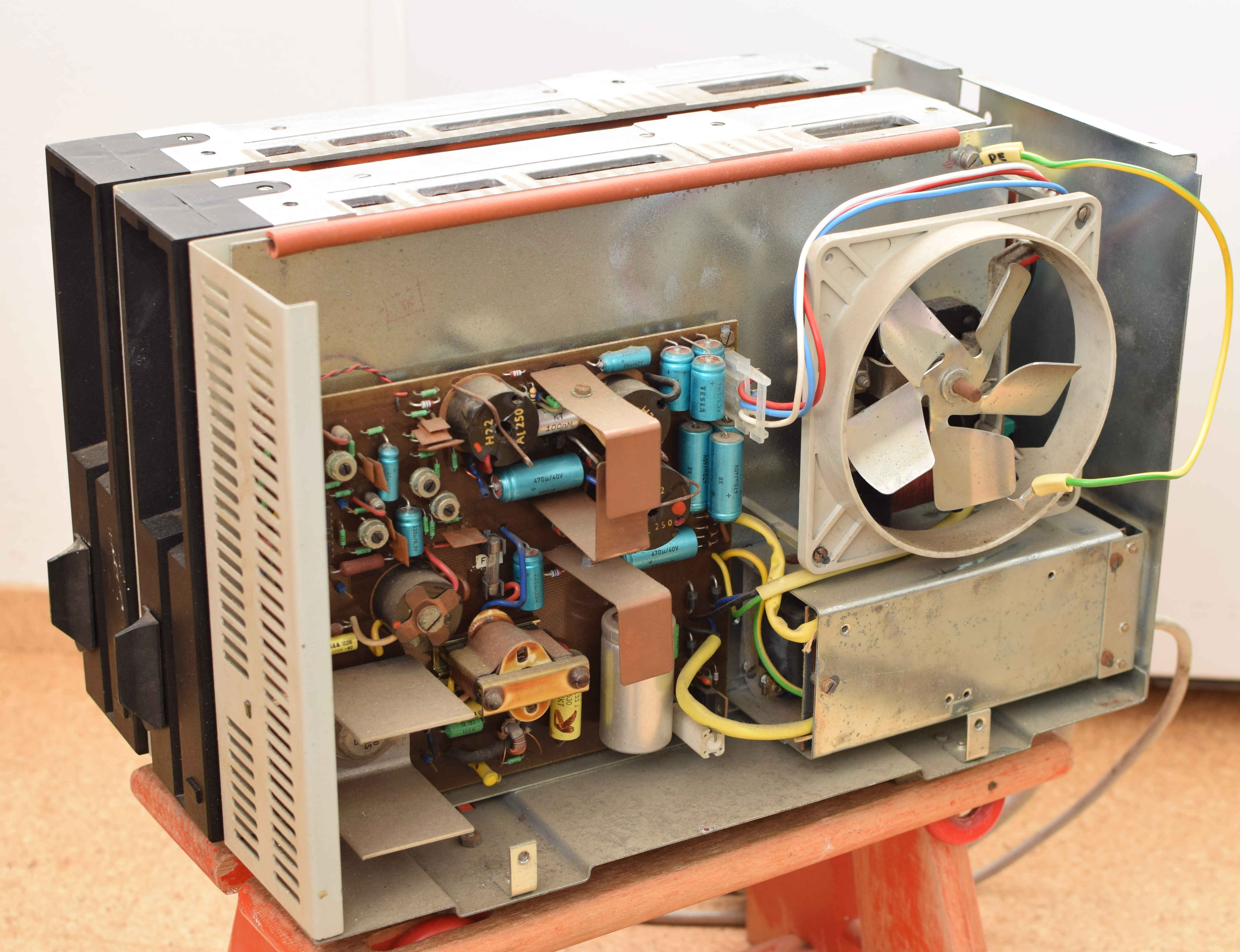

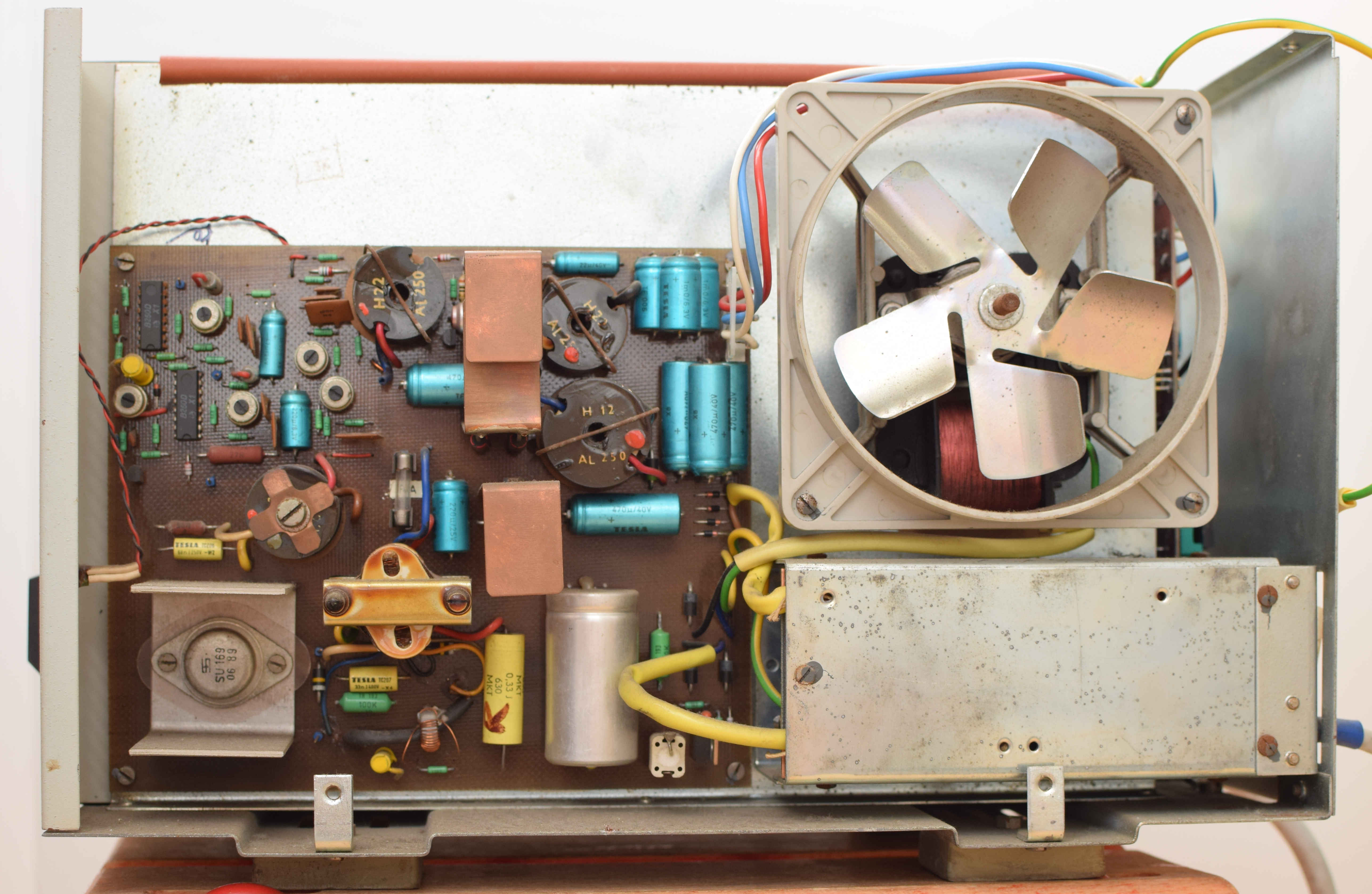

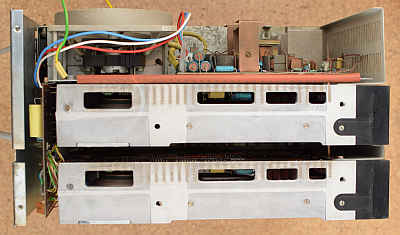

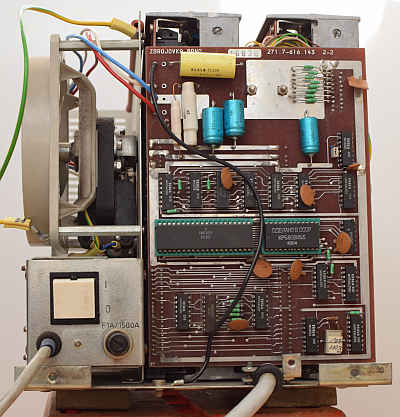

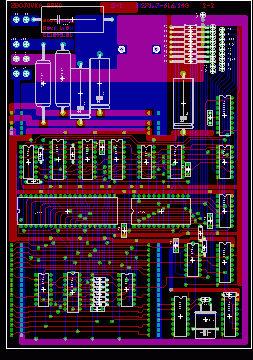

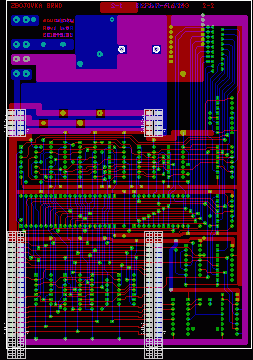

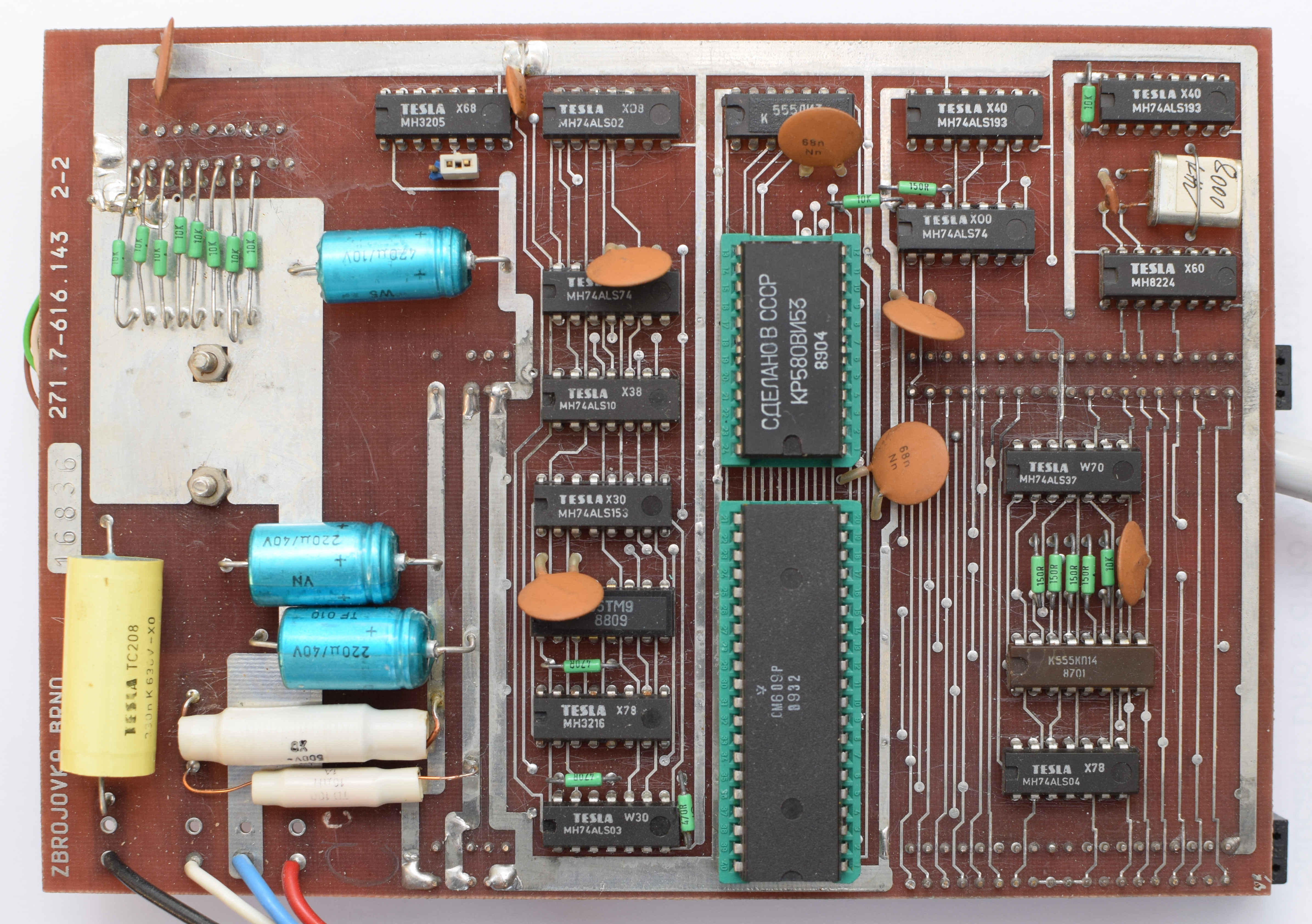

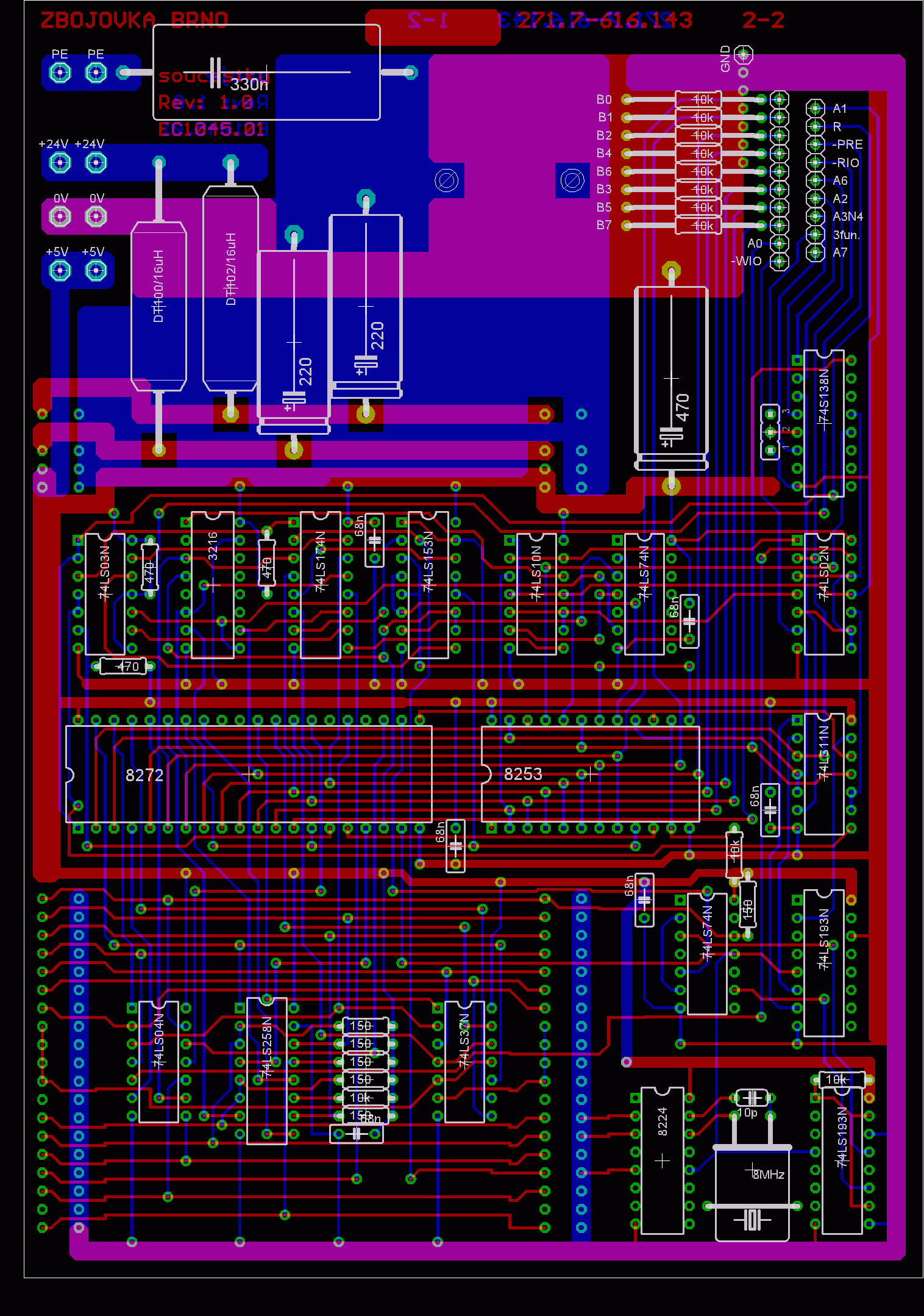

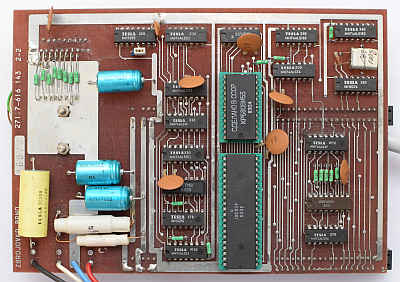

DPS řadiče FDD z DS2717, strana součástek

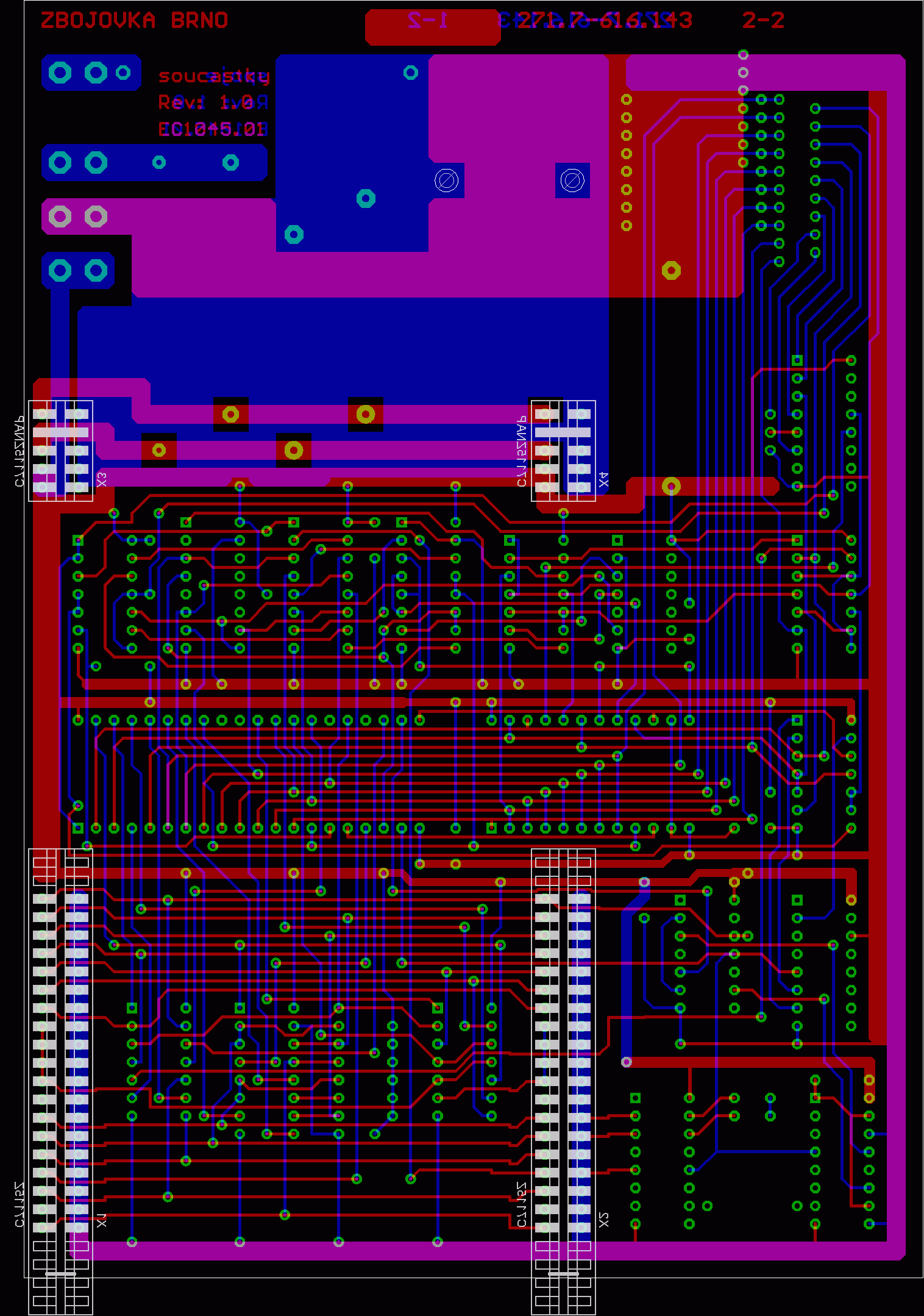

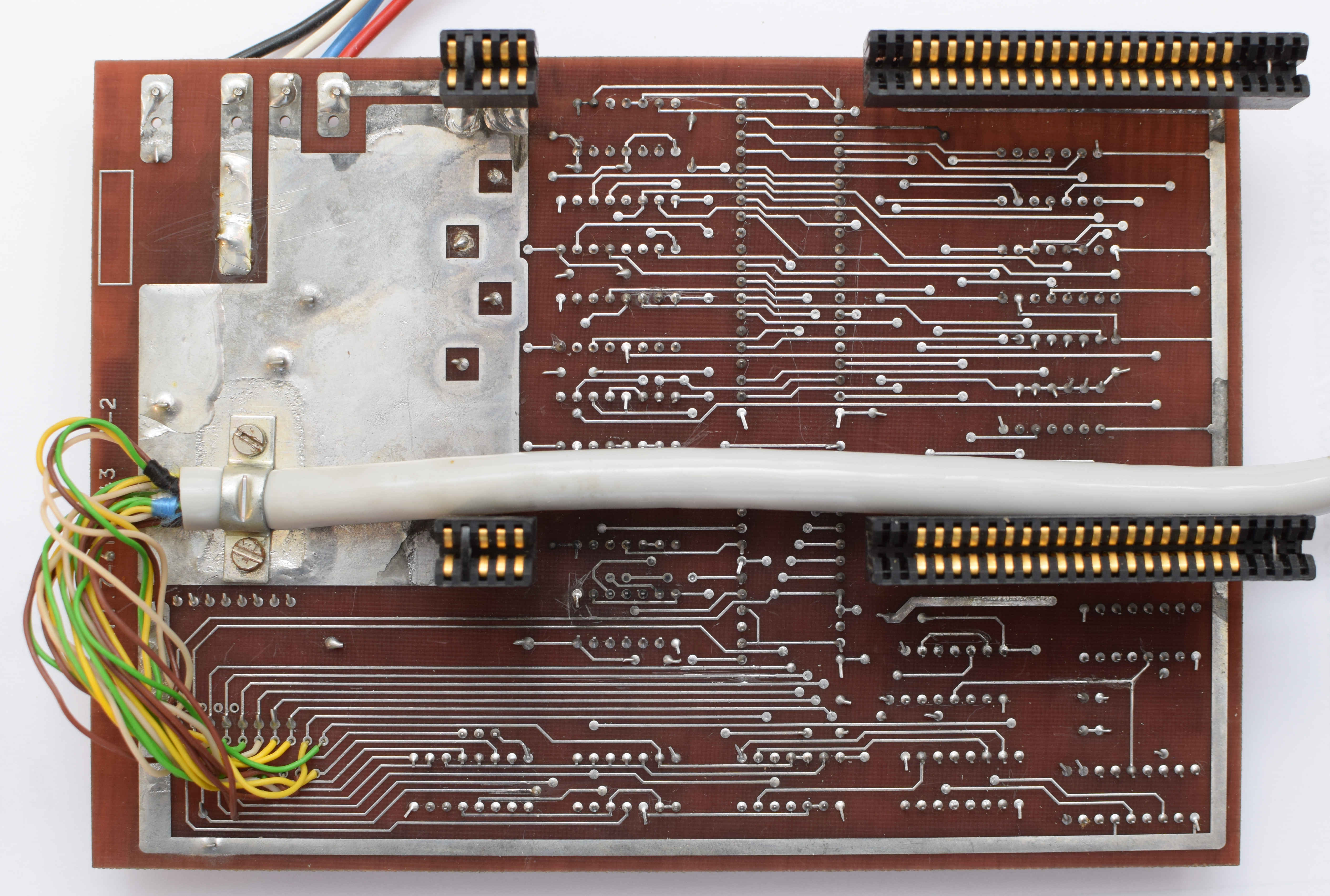

DPS řadiče FDD z DS2717, strana spojů




DPS konektoru k DS2717

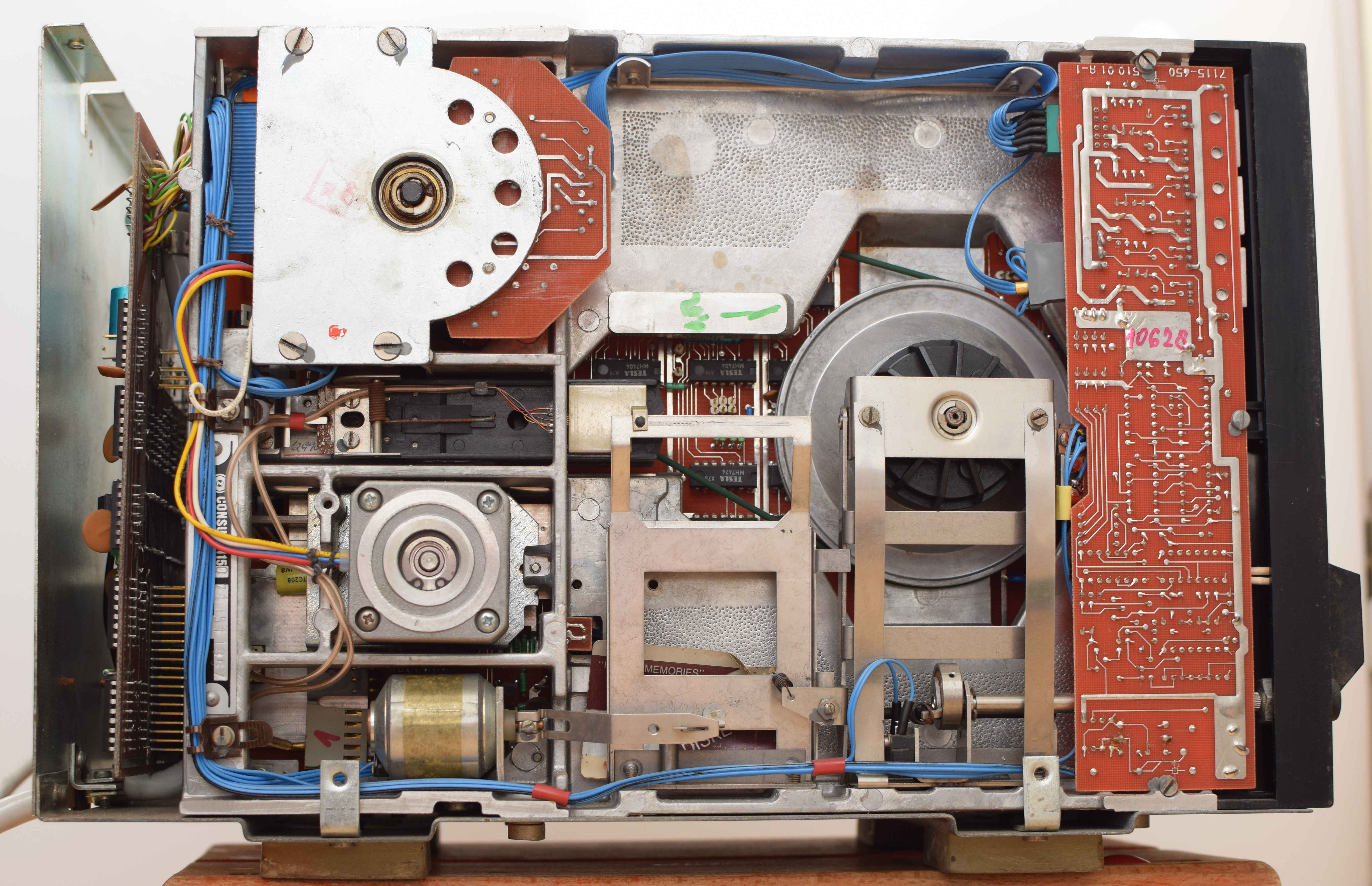

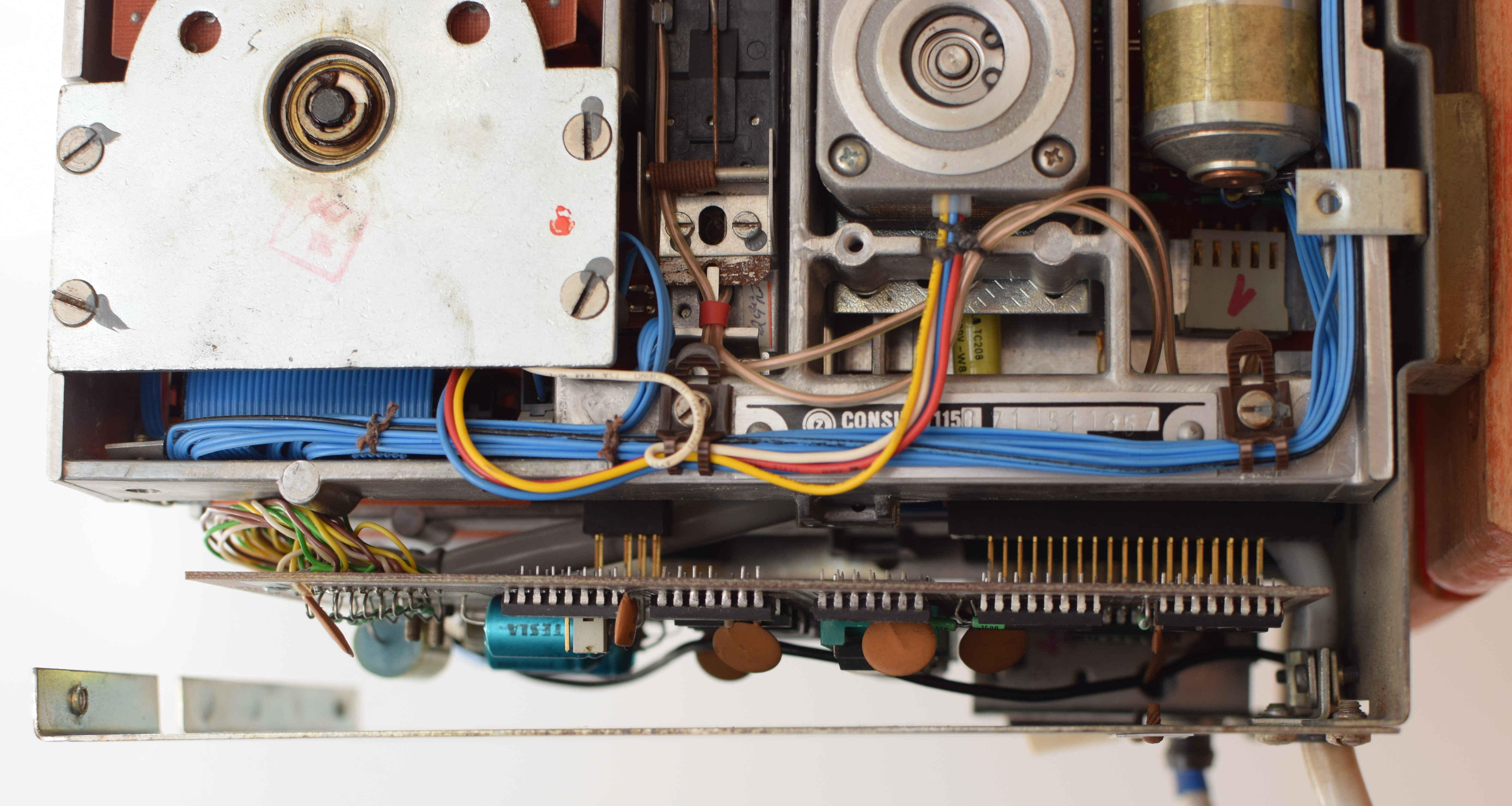

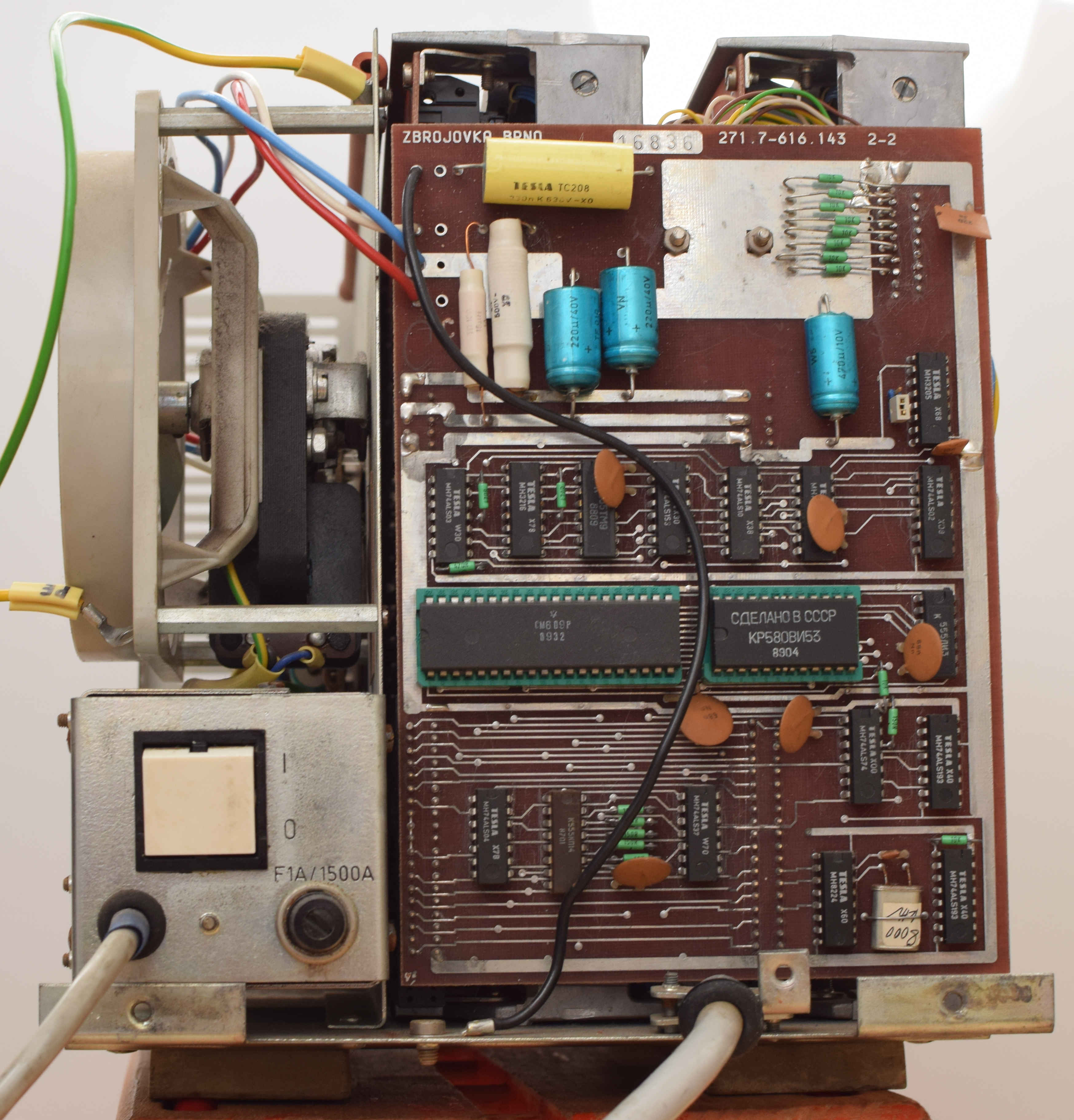

Technické porno
