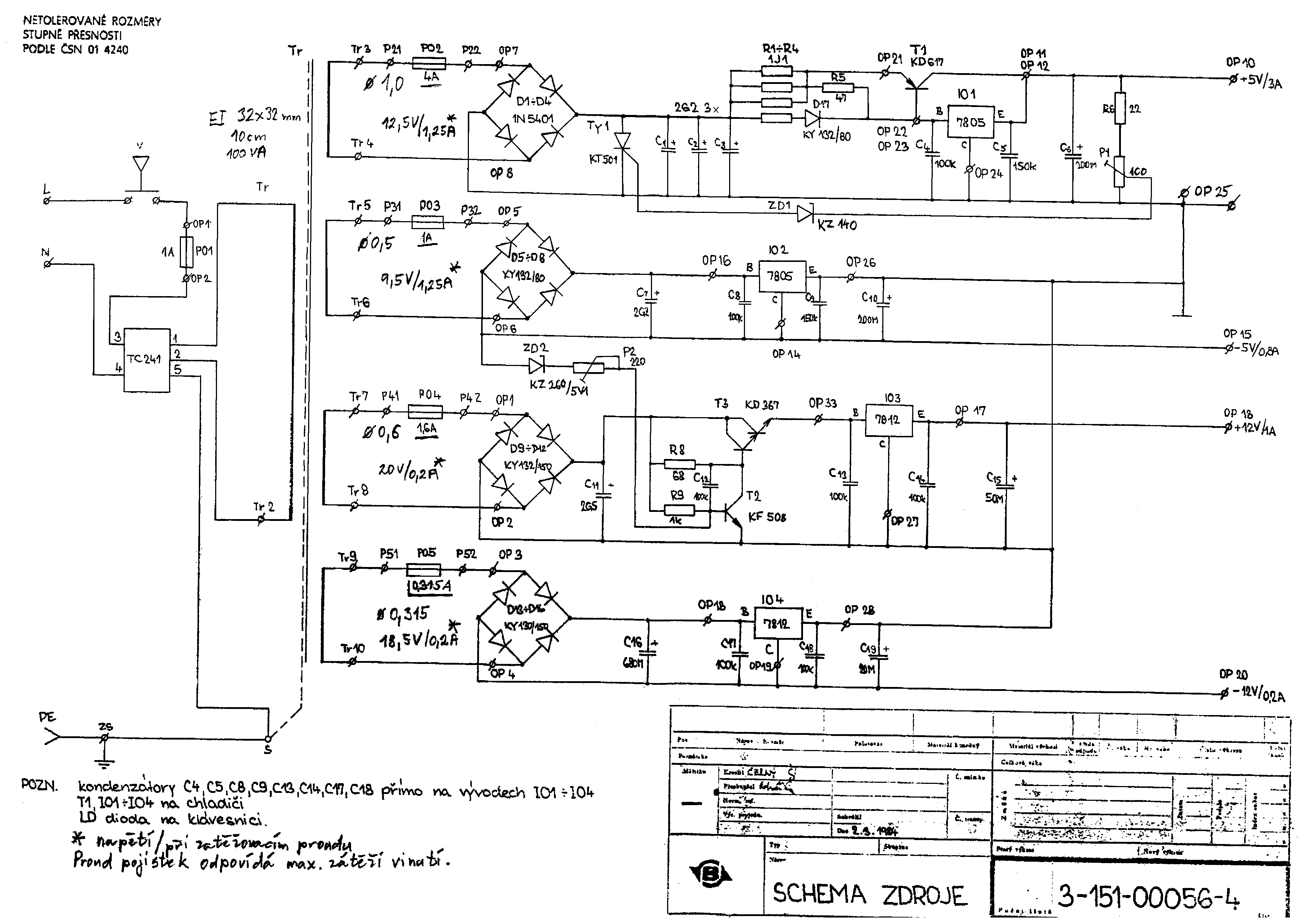

Sillicon si dal tu práci a vyčistil schéma zdroje do použitelné podoby. Jedna se o schéma starší verze zdroje, rozdíl mezi starší a novější verzi by mněl být pouze ve výměně diod 1N5401 za KY708 a tyristoru KT501 za KT701.

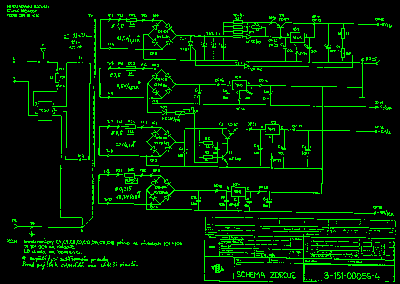

Schéma zdroje
