Budu se zde výhradně věnovat technickým prostředkům a to proto, že již existují stránky které se věnují tomuto počítači např. ZDE (jejich zrcadlo) a nebo ZDE.

Originální a další dokumentace je k dispozici například ZDE a zrcadlo, technický popis nemusí vždy odpovídat schématům, co jsem spáchal, protože až na vzácné výjimky šlo o získaní schémat metodou zpětného inženýrství.

Schéma z části získáno metodou zpětného inženýrství.



Mikropočítač



U dané verze IQ151 nelze použít rozšíření o obvody MH101 (CRC kontrolér), MH102 (HW násobička) a 2x MH3216 a to z důvodu špatně zapojeného oddělovacího obvodu MH3216 na pozici IC39, kde je špatně zapojen BIT7 datové sběrnice. Náprava je jednoduchá a to, že spoj vedoucí ze strany součástek k vývodu 12 obvodu IC39 se přeruší a zavede se správně k vývodu 13 obvodu IC39.

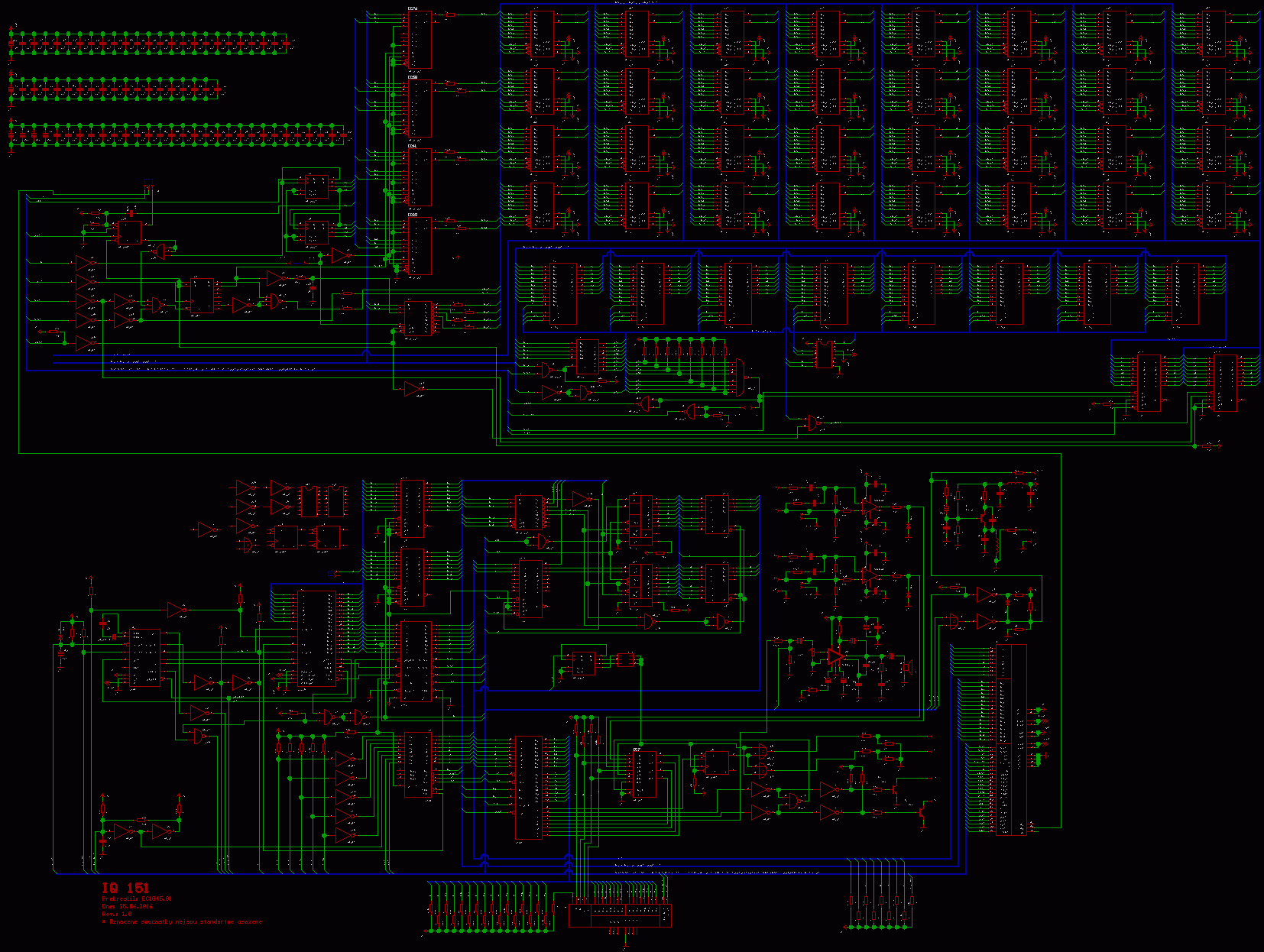

Schéma IQ151 a černobílá verze ZDE k DPS ZPA NB 162-00001-8.

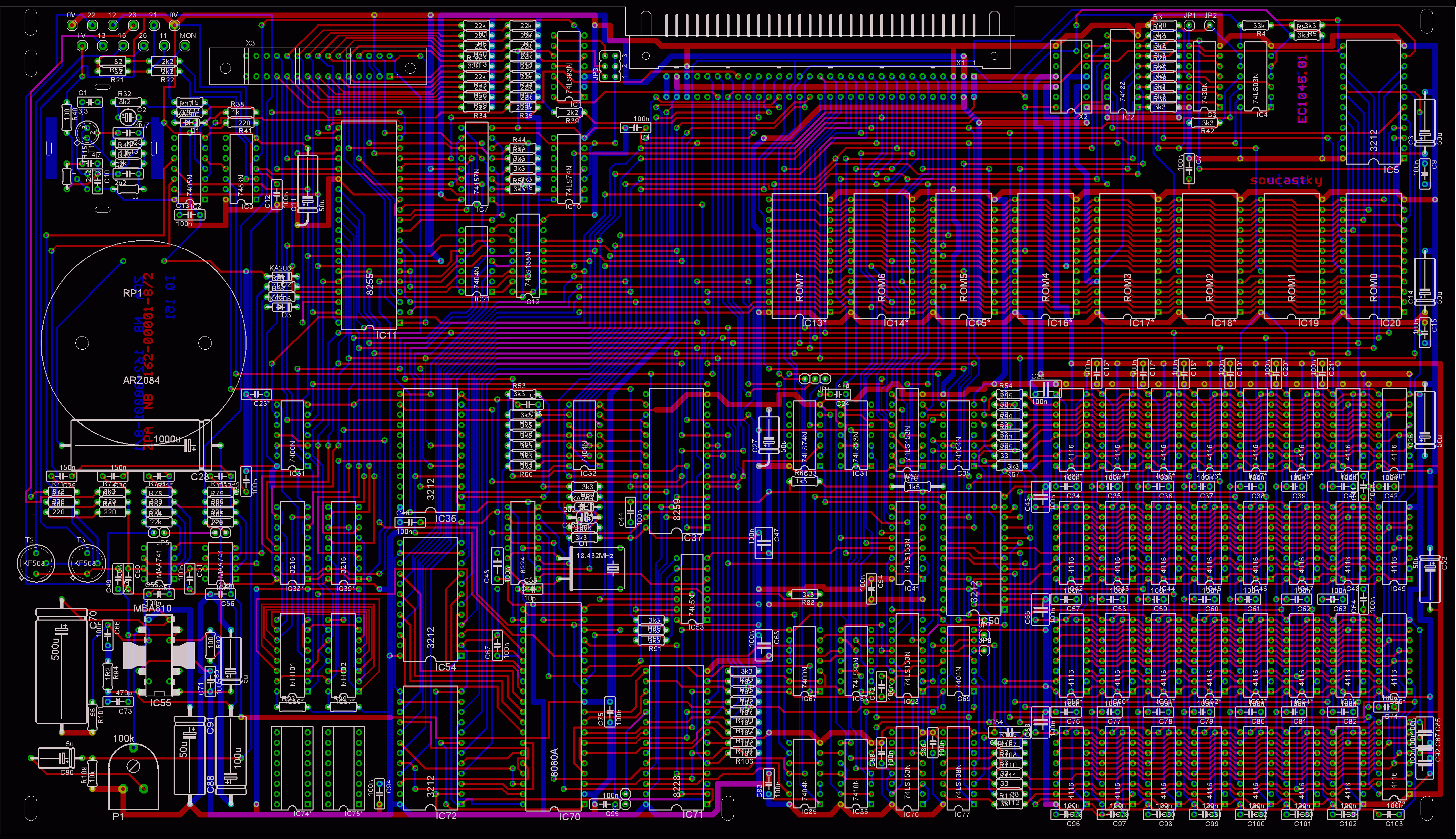

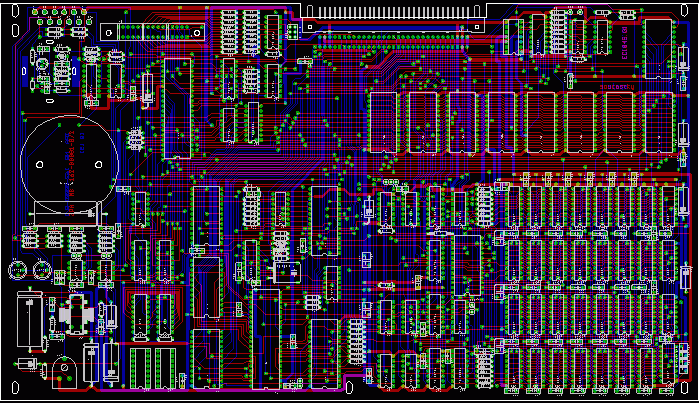

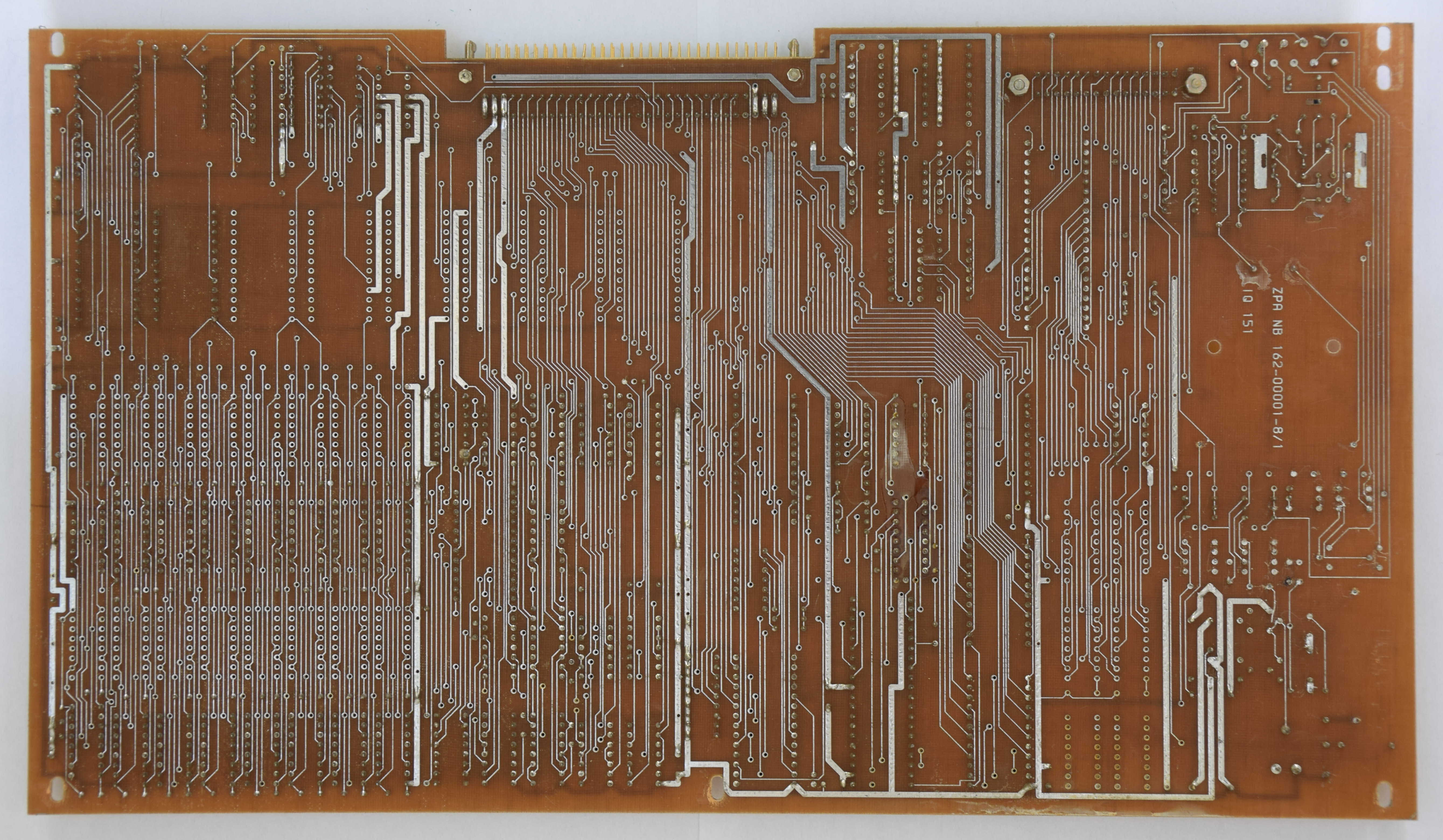

DPS IQ151 ZPA NB 162-00001-8

Klávesnice




Schéma klavesnice a černobílá verze ZDE.






DPS klávesnice

Sběrnice




Schéma sběrnice a černobílá verze ZDE.






DPS sběrnice

Technické porno

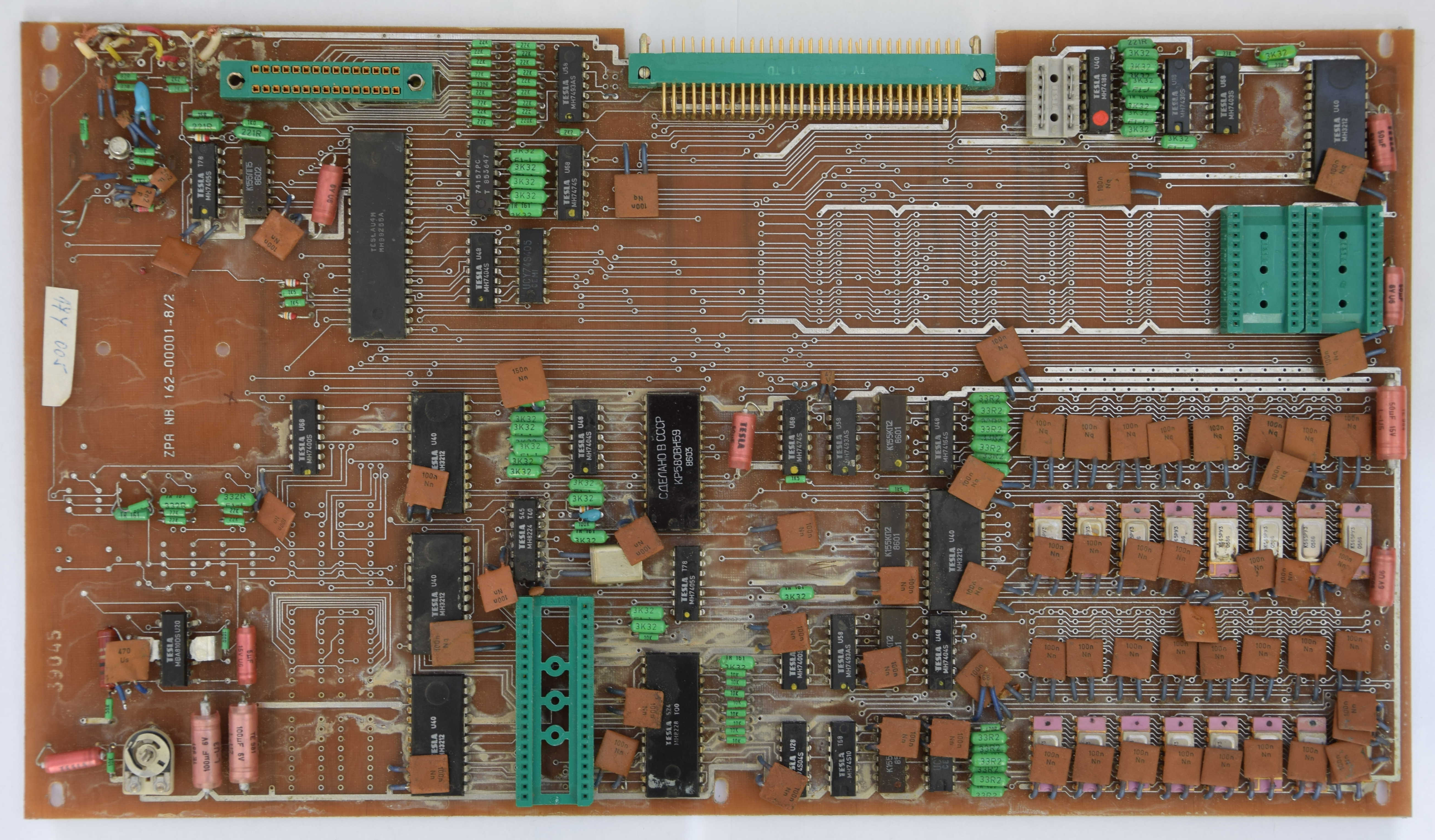

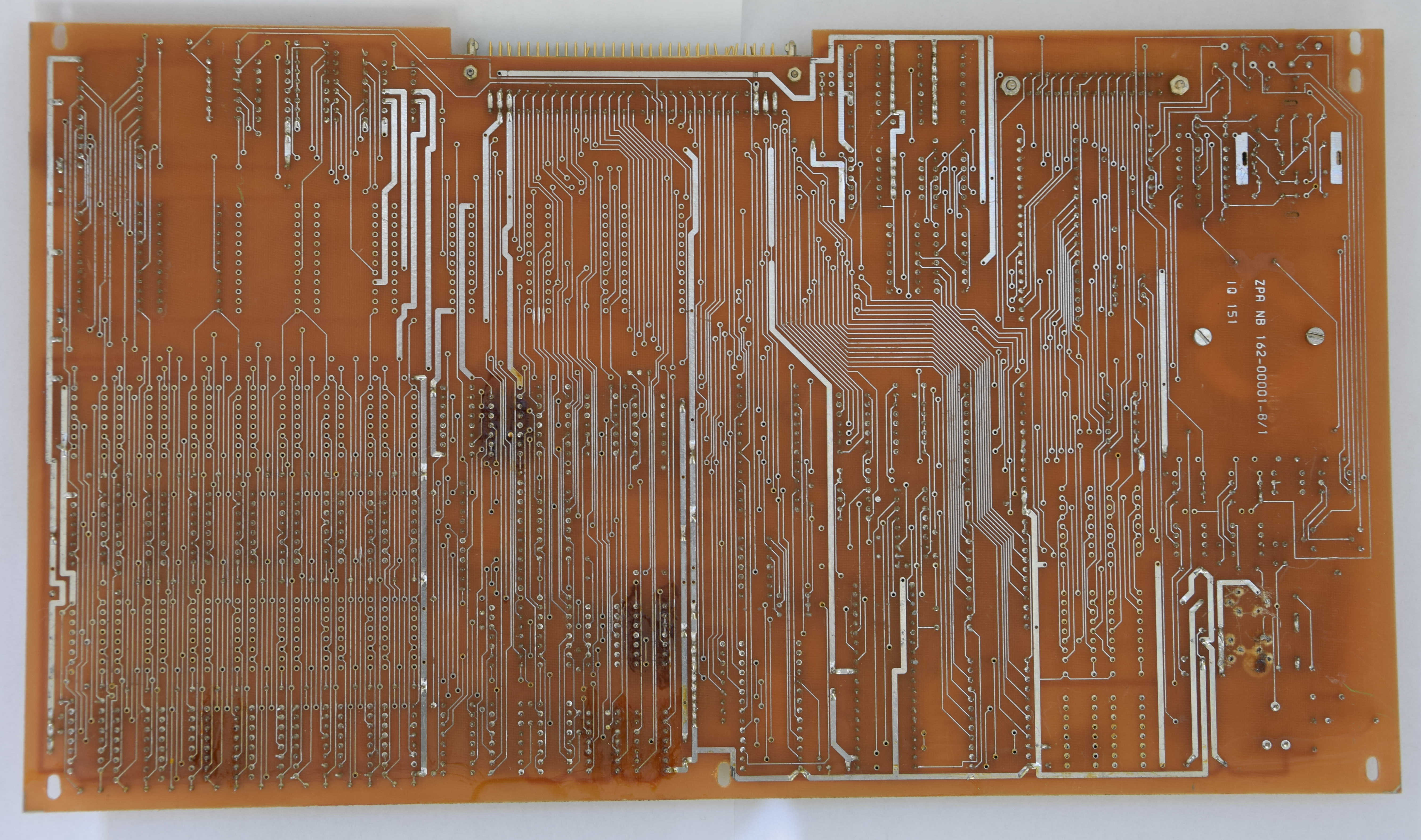

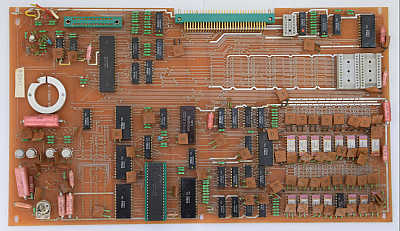

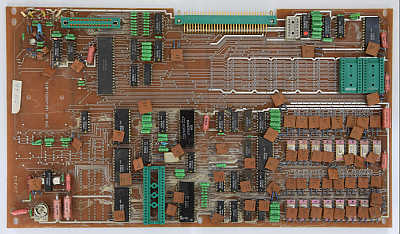

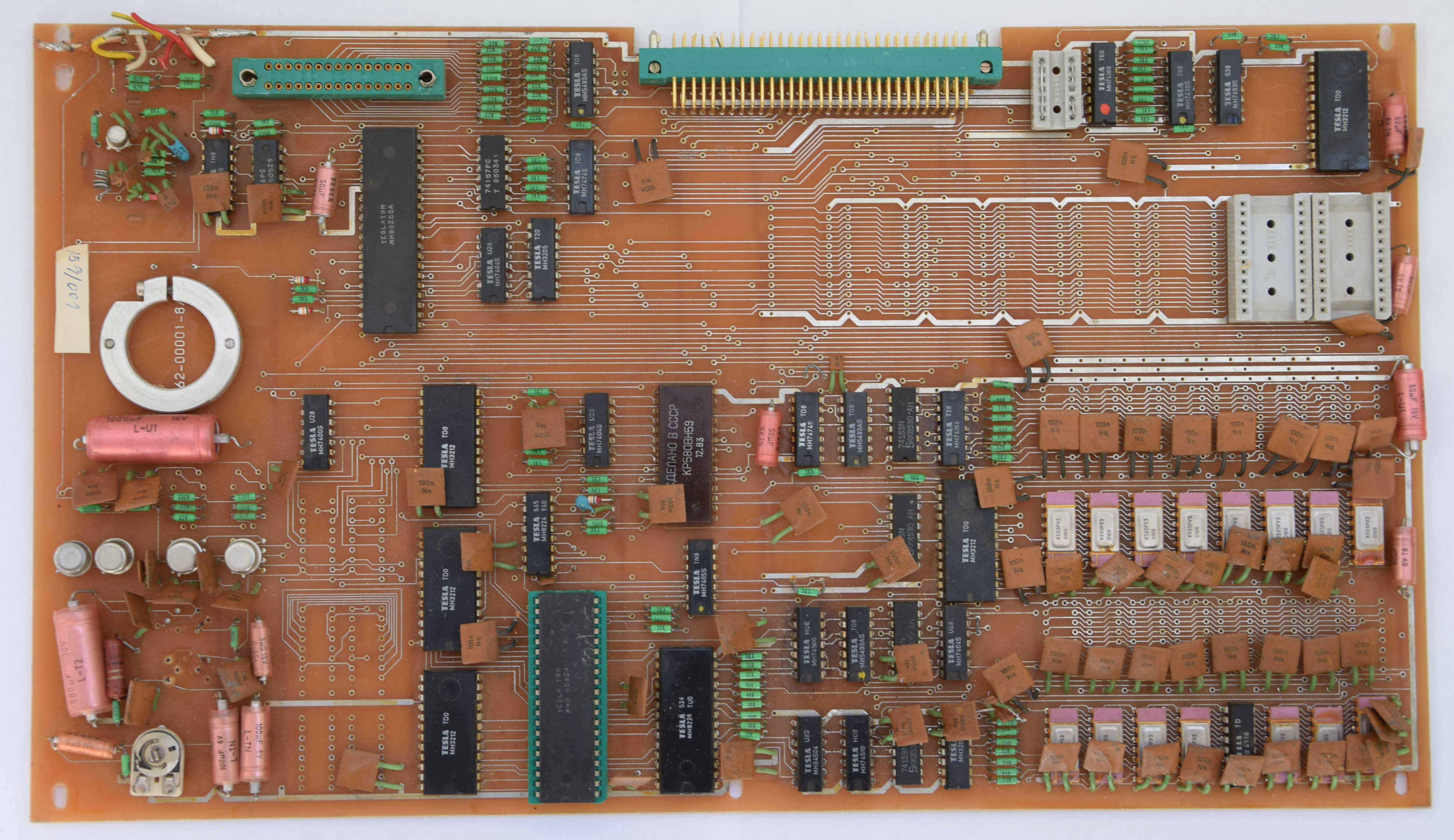

ZPA NB 162-00001-8/2ZPA NB 162-00001-8/1 IQ 151

ZPA NB 162-00001-8/2ZPA NB 162-00001-8/1 IQ 151
