Budu se zde výhradně věnovat technickým prostředkům a to proto, že již existují stránky které se věnují tomuto počítači např. ZDE (jejich zrcadlo) a nebo ZDE.

Originální a další dokumentace je k dispozici například ZDE a zrcadlo, technický popis nemusí vždy odpovídat schématům, co jsem spáchal, protože až na vzácné výjimky šlo o získaní schémat metodou zpětného inženýrství.

Schéma kompletně získáno metodou zpětného inženýrství.


Modul slouží k připojení až 4 disketových mechanik 8“ SS/SD nebo DS/SD (5.25“/3.5“ DS/DD), neobsahuje ovladač.

Zapojení konektoru bez záruky na správnost. V originálu je použitá variace na konektor DIN 41612 ale, aby toho nebylo málo tak je v metrickém rastu. Pravděpodobně původně se počítalo s FRB. Číslování vývodů je u FRB a RVHP variace na DIN 41612 odlišné.

Obsah PROM MH74188, dekodéru adres (INTELHEX).

:20000000FCFCFCFCFCFAF6FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF1D
:00000001FF

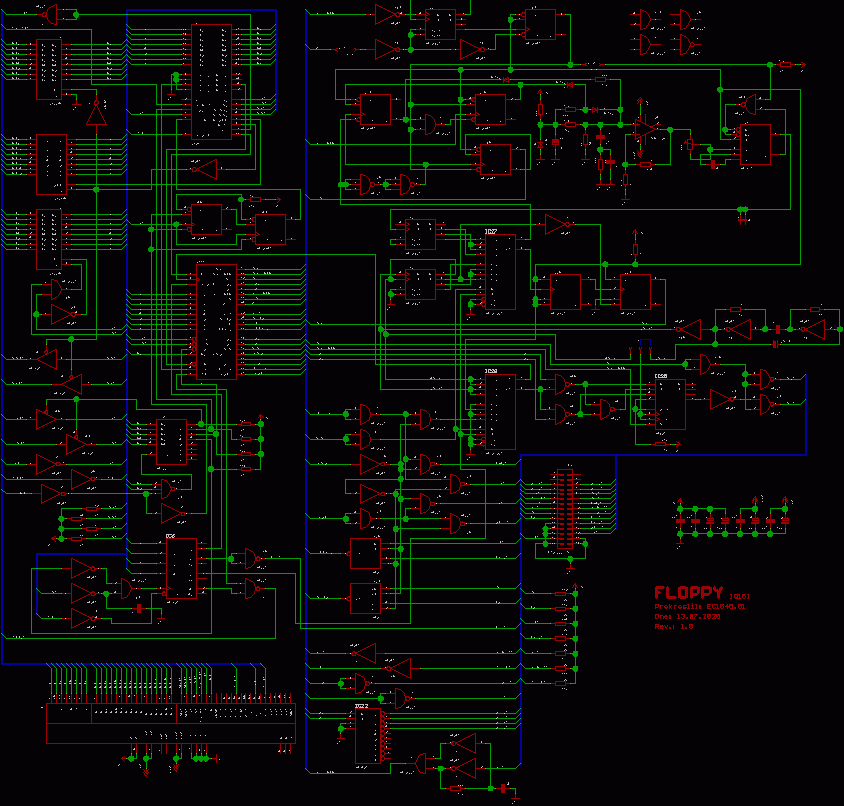

Schéma floppy a černobílá verze ZDE.

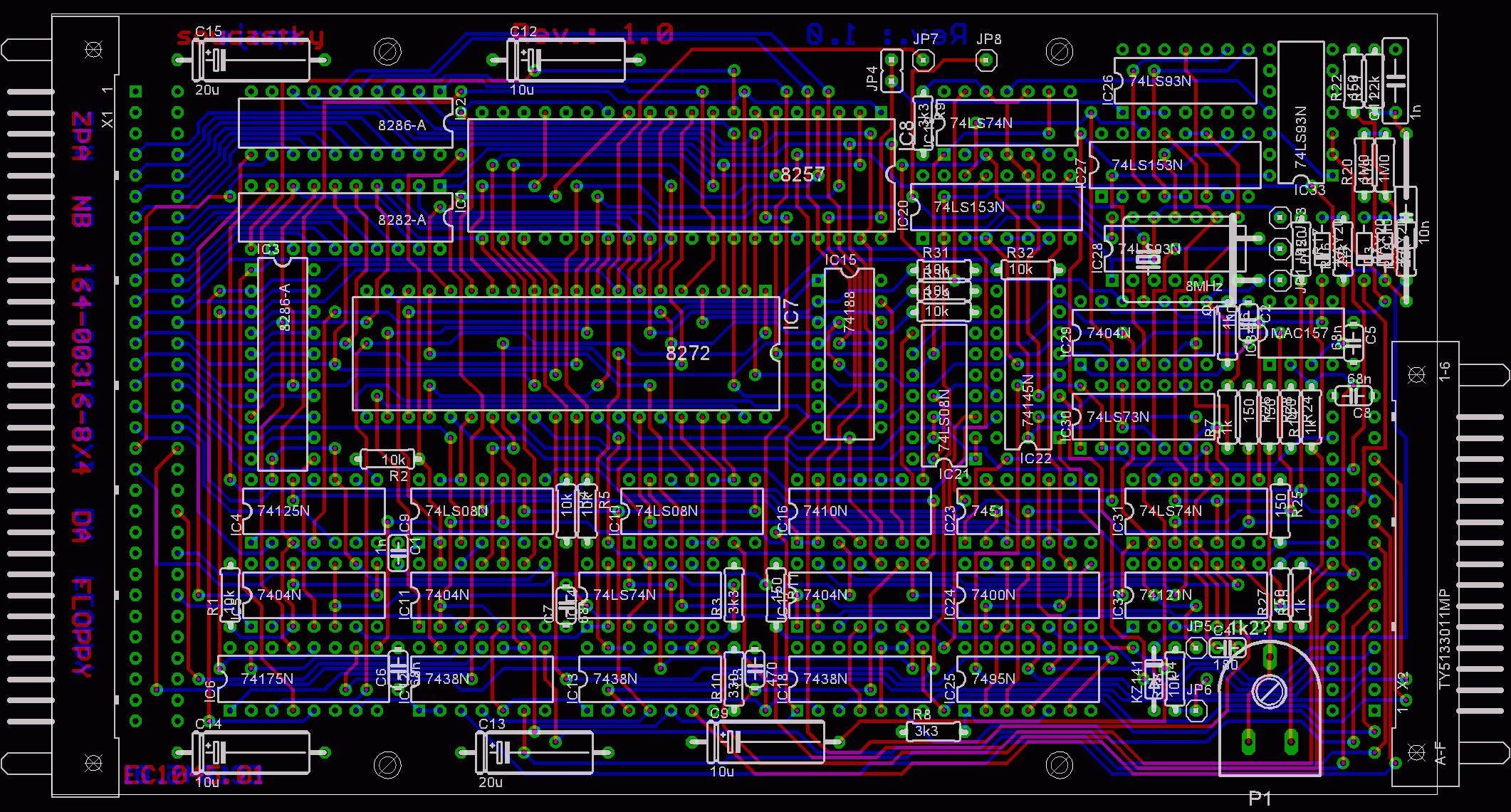

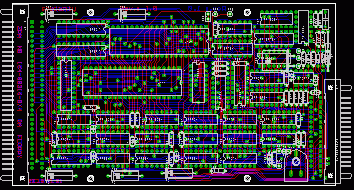

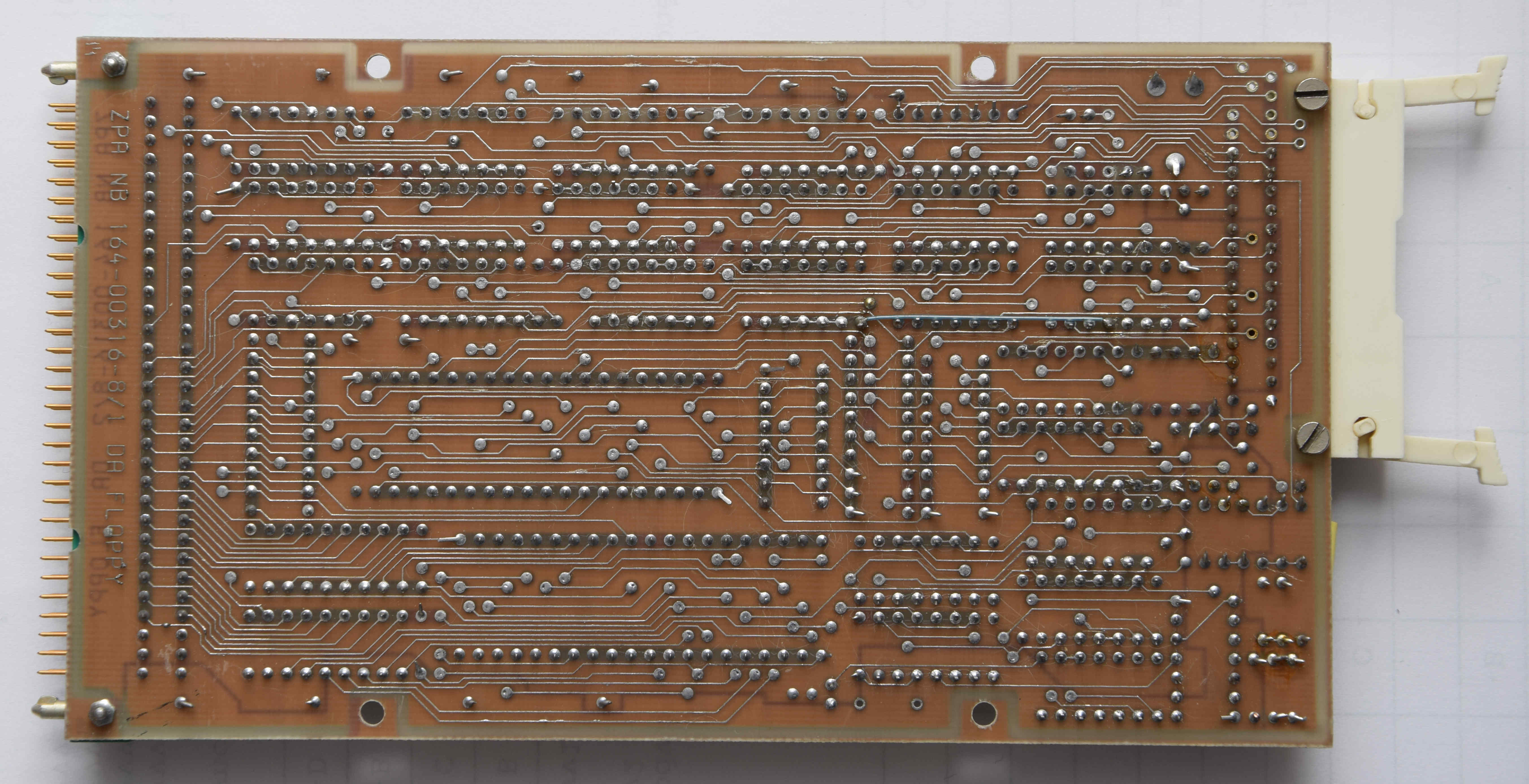

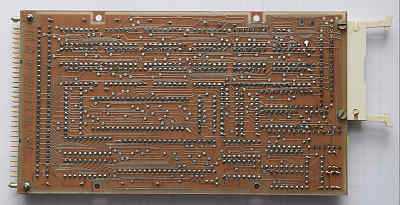

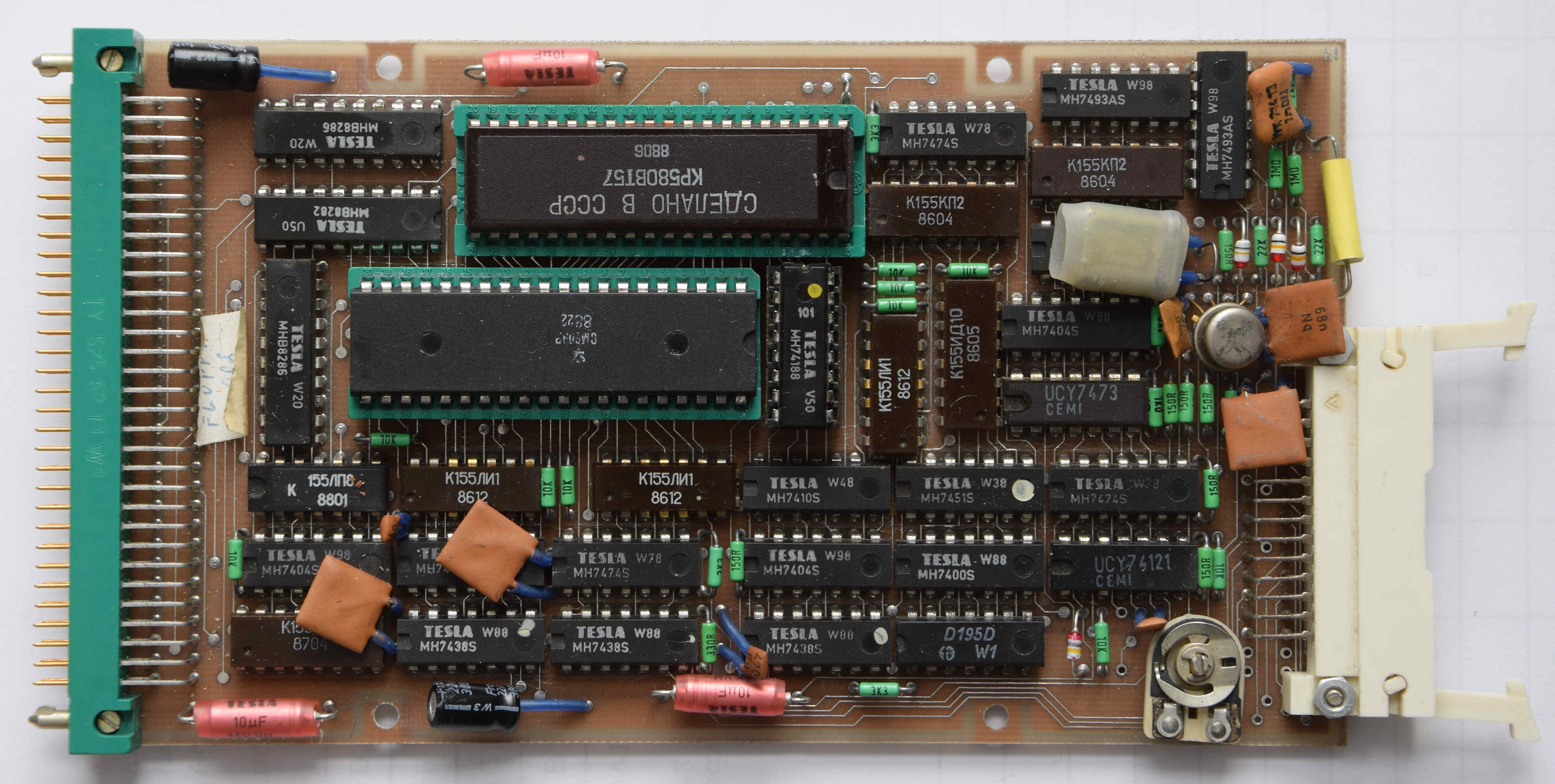

DPS floppy
