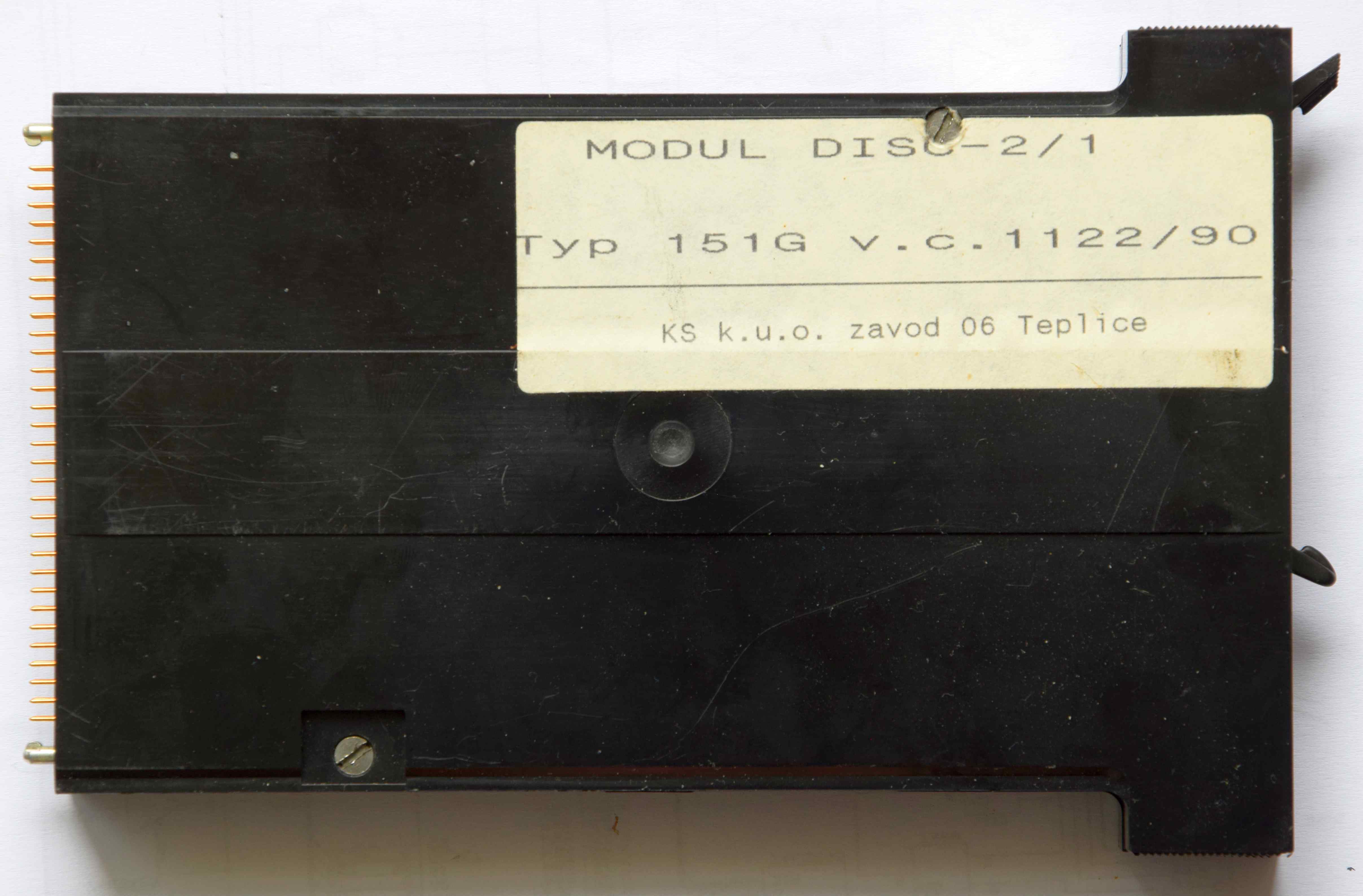

Struční popis modulu DISK-2/1

Modul obsahuje EPROM 2716 s ovladačem a řadič FDD založeny na obvodu 8272. EPROM s ovladačem se nedochovala. Separátor dat je řešen číslicově. Řadič umožňuje obsluhu dvou oboustranných disketových 8“ mechanik s jednoduchou hostovou.

Adresace:

EPROME000H až E7FFH
Pomocný registr   ACH
8272AAH - ABH




Obsah PROM dekodéru adres ve formátu INTELHEX.

:20000000FEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFE20
:20002000FEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFE00
:20004000FEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEE0
:20006000FEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEC0
:20008000FEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEA0
:2000A000FEFEFEFEFEFEFEFEFEFEF2F2F4FEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEA2
:2000C000FEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFE60
:2000E000FFFFFFFFFFFFFFFFFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFEFE38
:00000001FF


Obsah PROM separátoru dat ve formátu INTELHEX.

:20000000F1F2F2F3F3F4F4F5F6FDFEFFF0F0F0F1F1F2F3F4F5F6F7F8F9FAFBFCFDFEFFF01F
:20002000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0C0
:20004000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0A0
:20006000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F080
:20008000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F060
:2000A000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F040
:2000C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F020
:2000E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0FFF1
:00000001FF

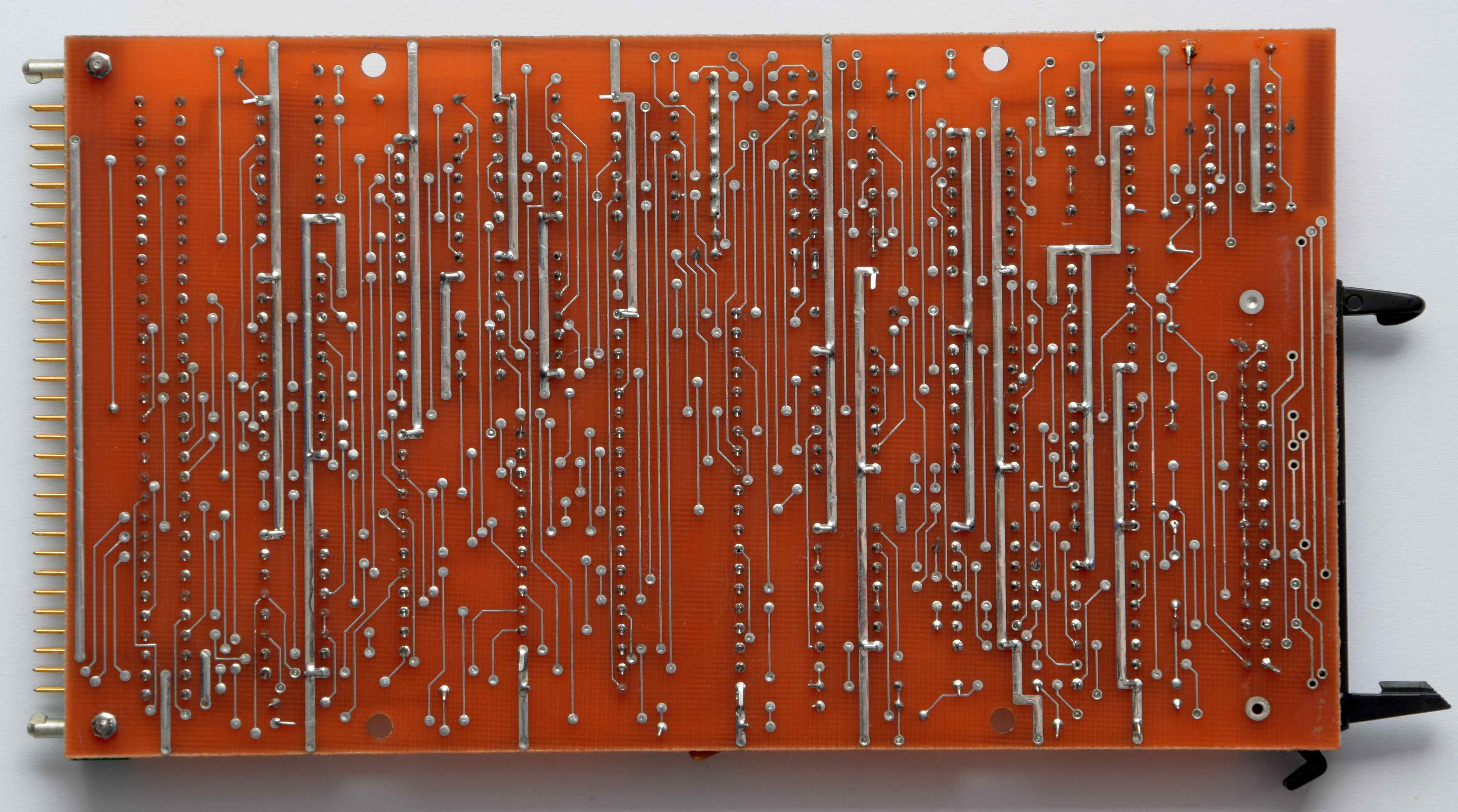

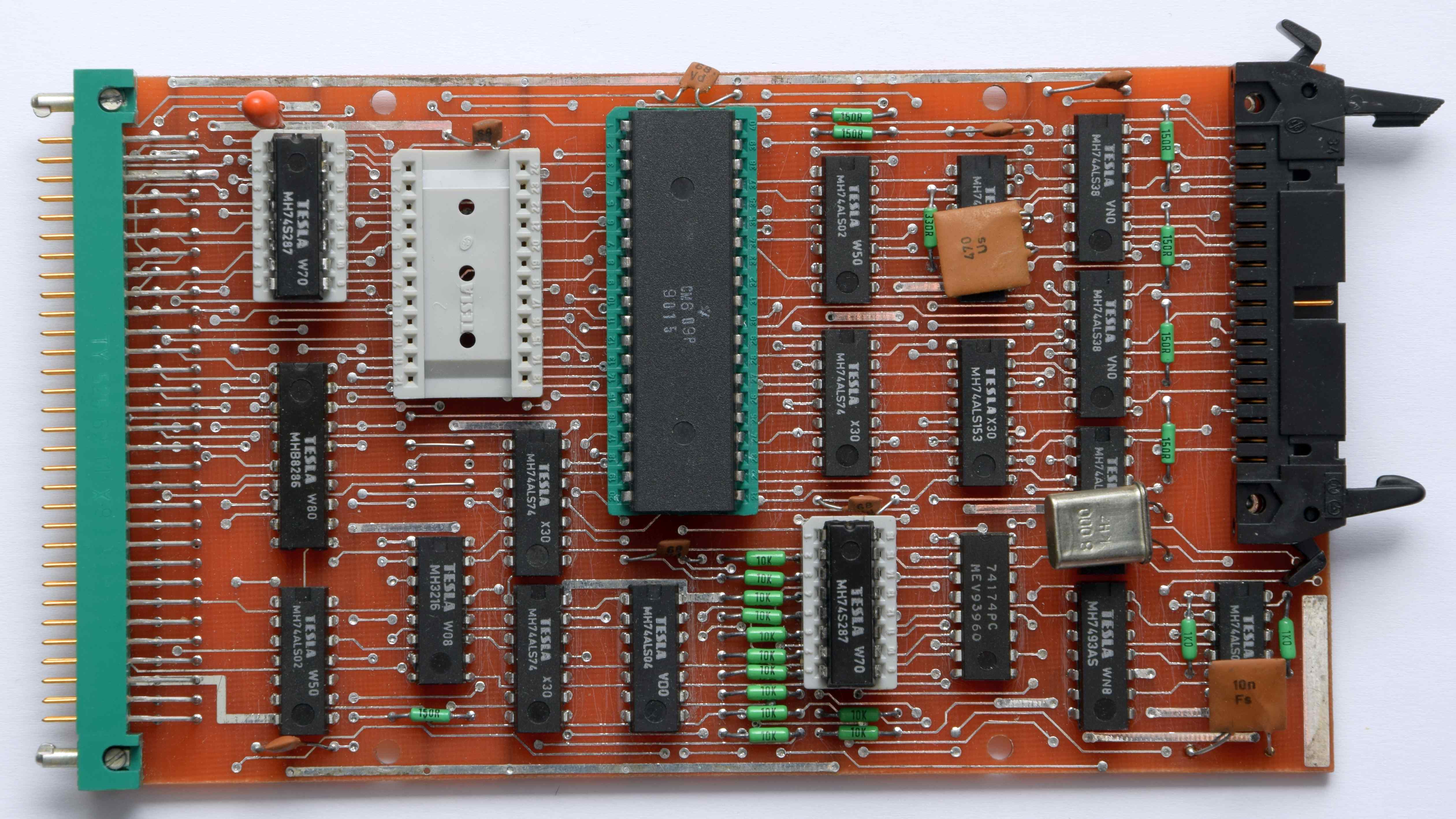

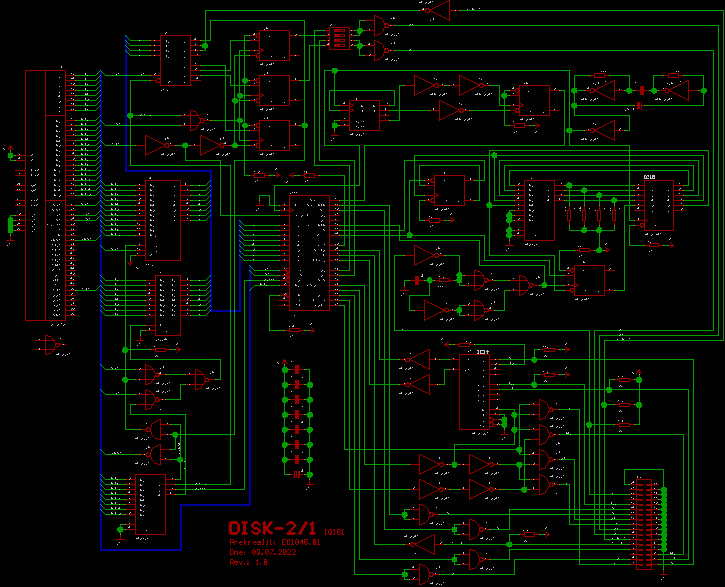

Schéma DISC-2/1 a černobílá verze ZDE.

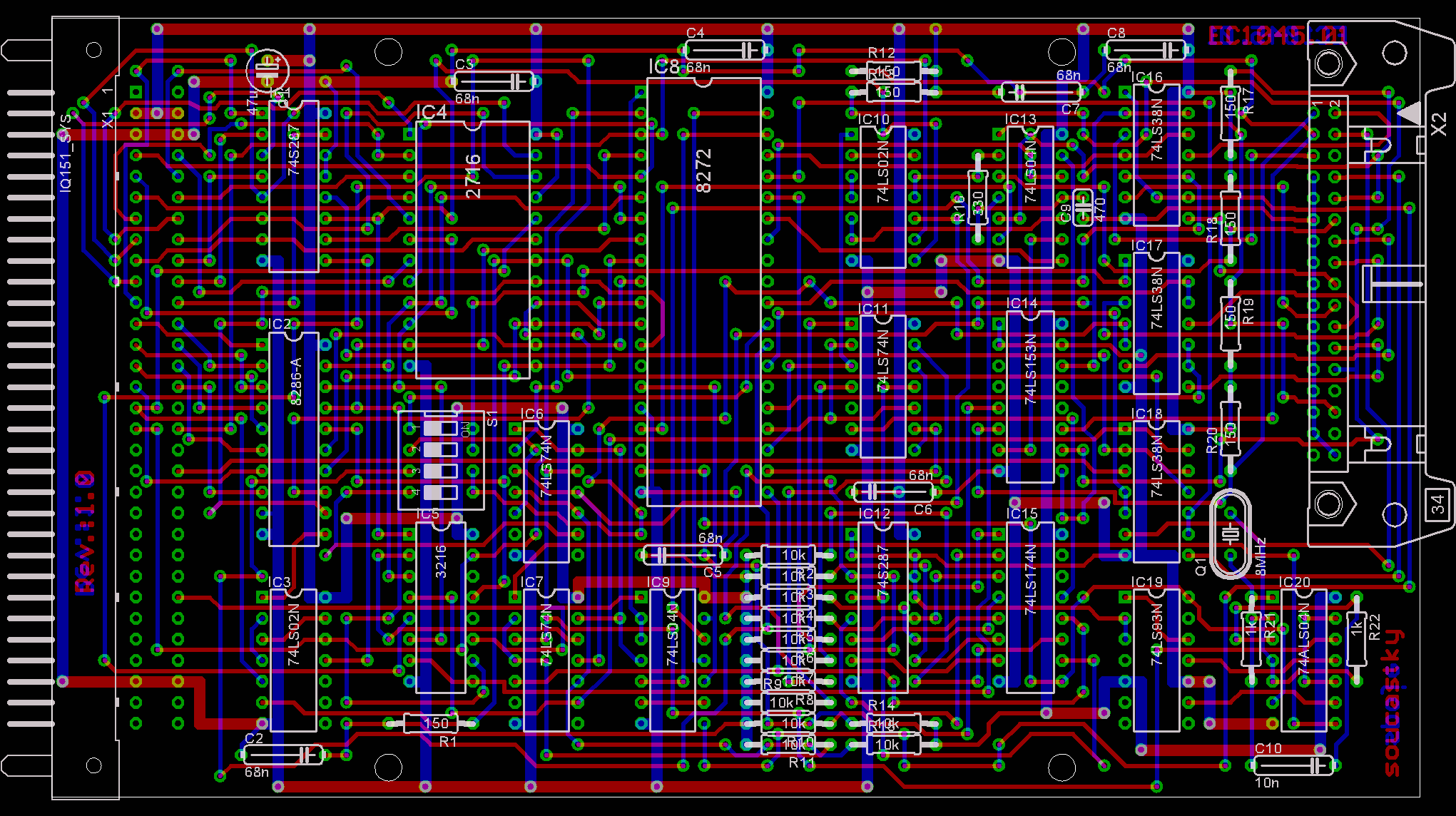

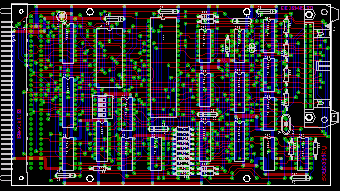

DPS DISC-2/1
