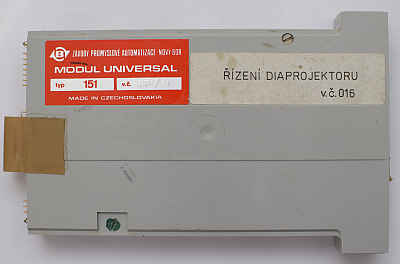

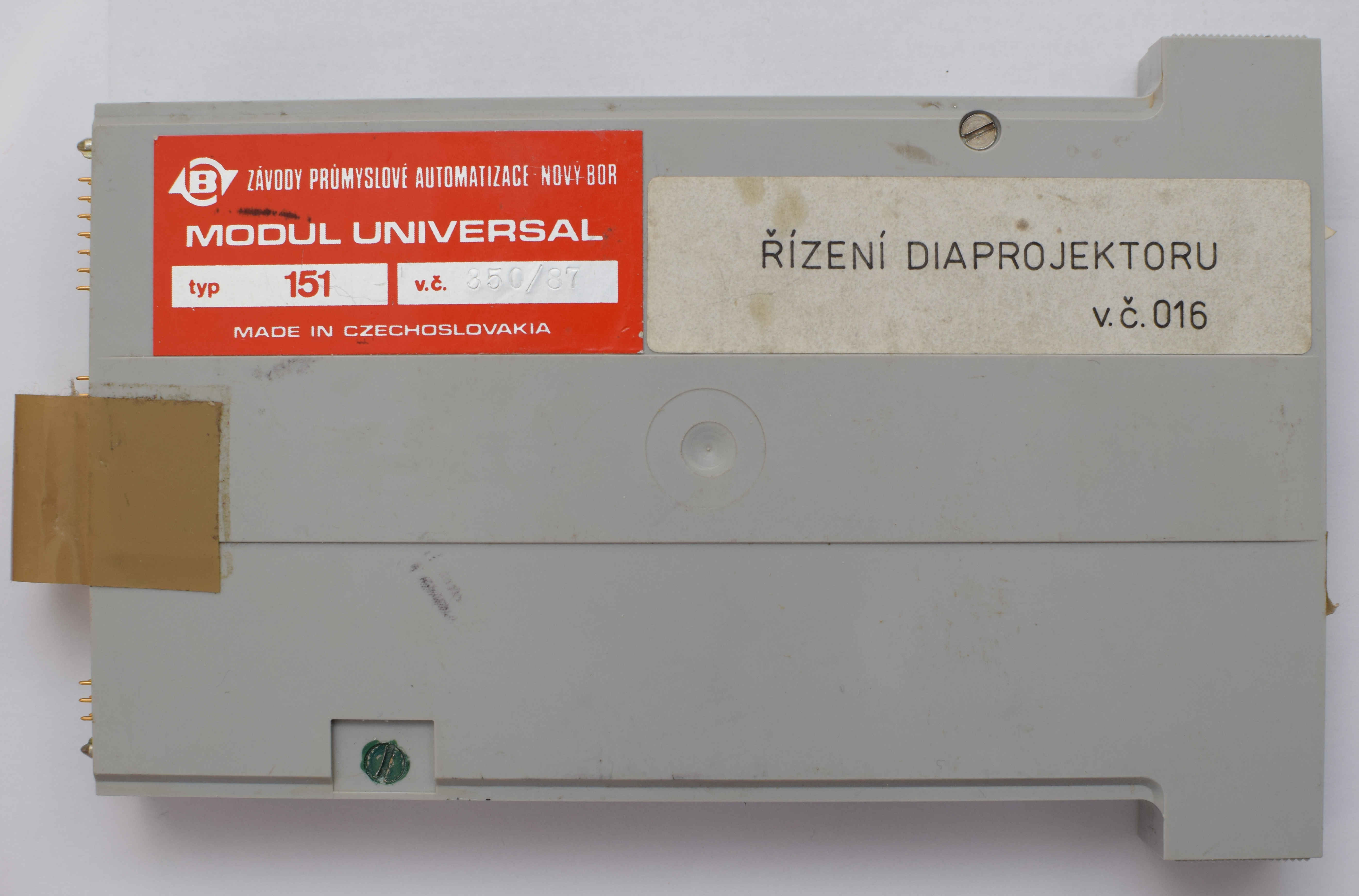

ŘÍZENÍ DIAPROJEKTORU



Budu se zde výhradně věnovat technickým prostředkům a to proto, že již existují stránky které se věnují tomuto počítači např. ZDE (jejich zrcadlo) a nebo ZDE.

Originální a další dokumentace je k dispozici například ZDE a zrcadlo, technický popis nemusí vždy odpovídat schématům, co jsem spáchal, protože až na vzácné výjimky šlo o získaní schémat metodou zpětného inženýrství.

Schéma kompletně získáno metodou zpětného inženýrství.


Stručný popis funkce.

Modul slouží pro řízení diaprojektoru aneb pro zobrazení následujícího či předchozího snímku. Modul zabírá jednu adresu pro zápis, kdy zapsaná data na port udávají, zda dojde k zobrazení následujícího či předchozího snímku.


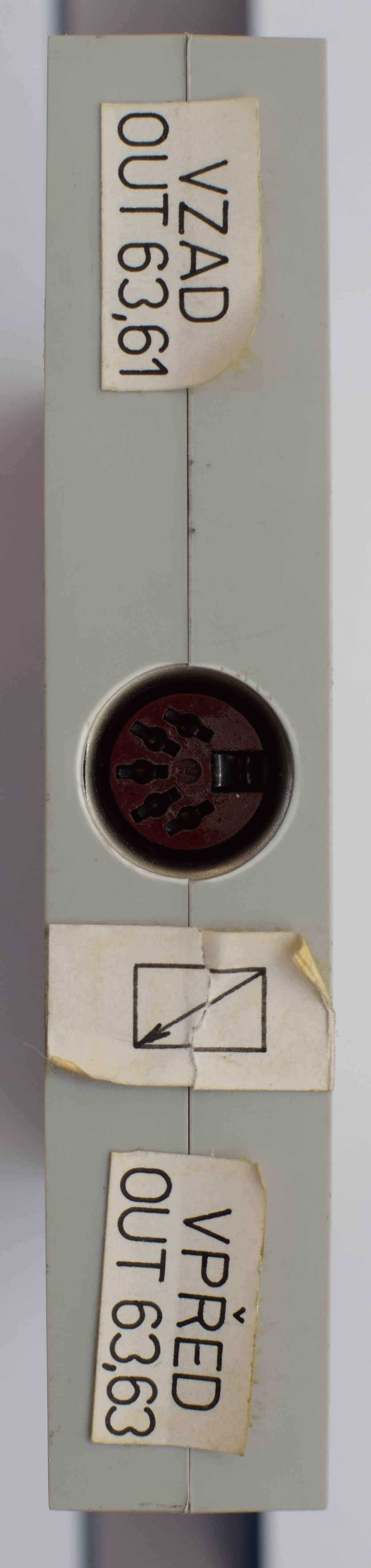

Řízení diaprojektoru:

Adresa portu3FH   63D

Data pro následující snímek   3FH63D
Data pro předchozí snímek3DH61D

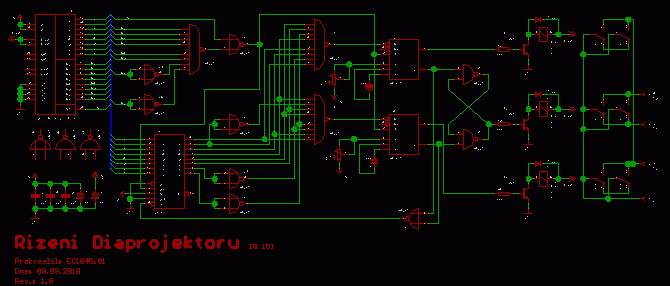

Schéma ŘÍZENÍ DIAPROJEKTORU a černobílá verze ZDE.

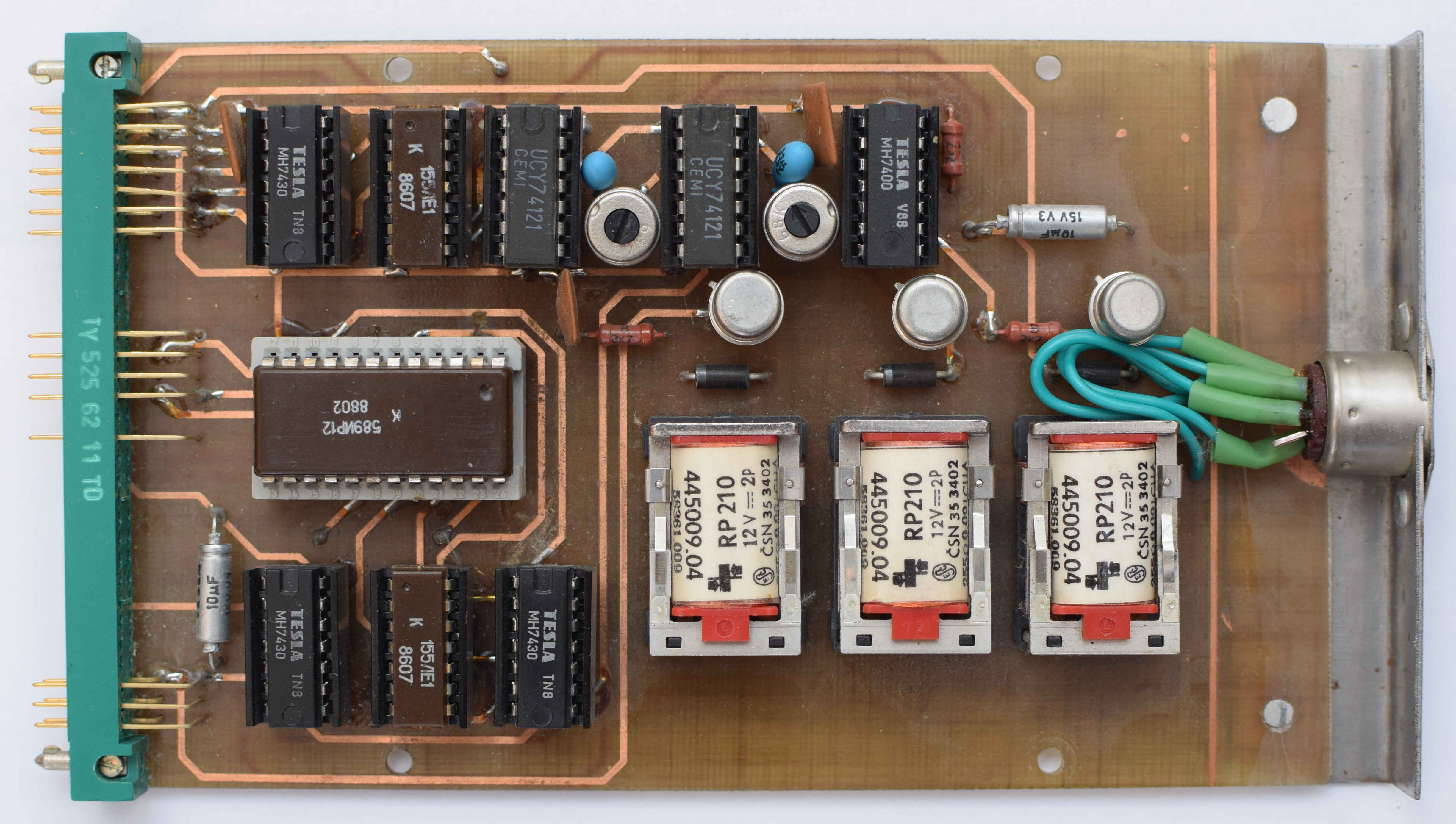

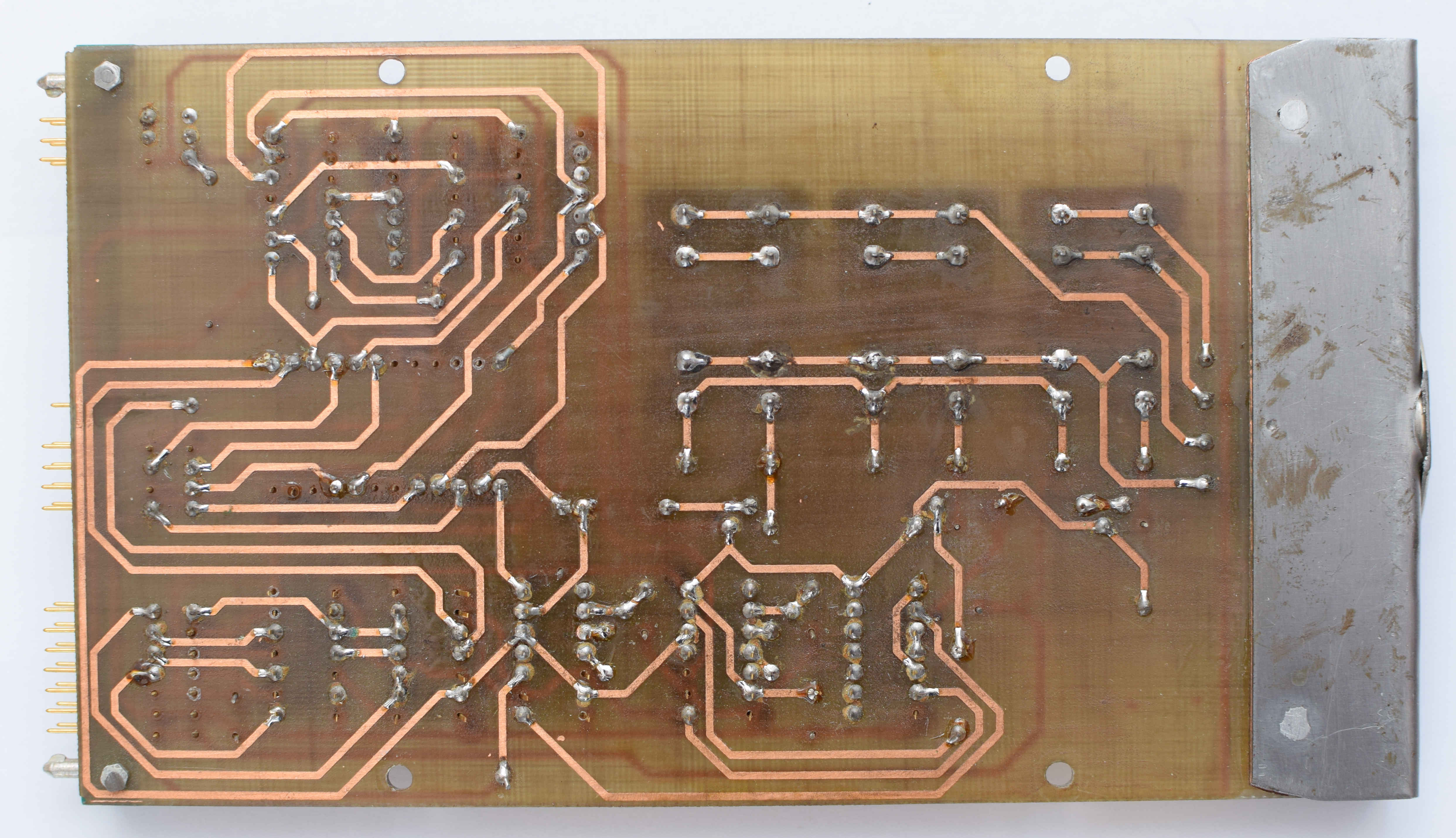

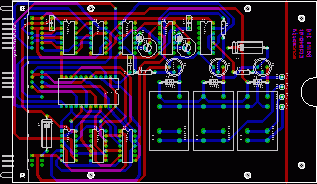

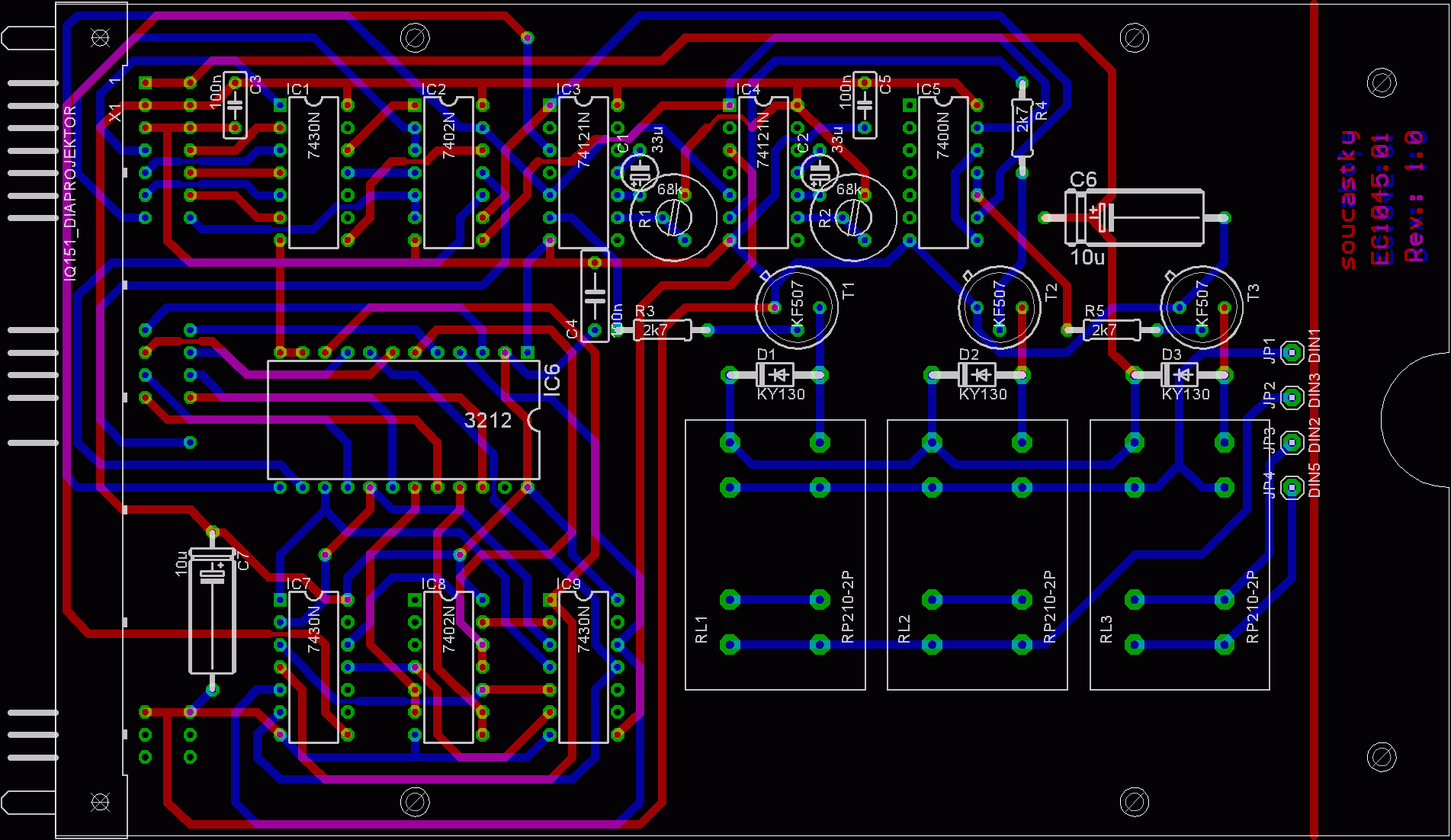

DPS ŘÍZENÍ DIAPROJEKTORU
