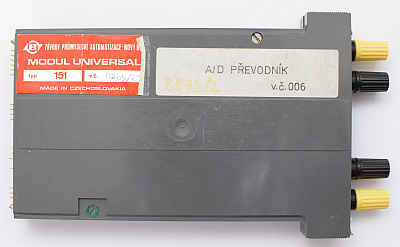

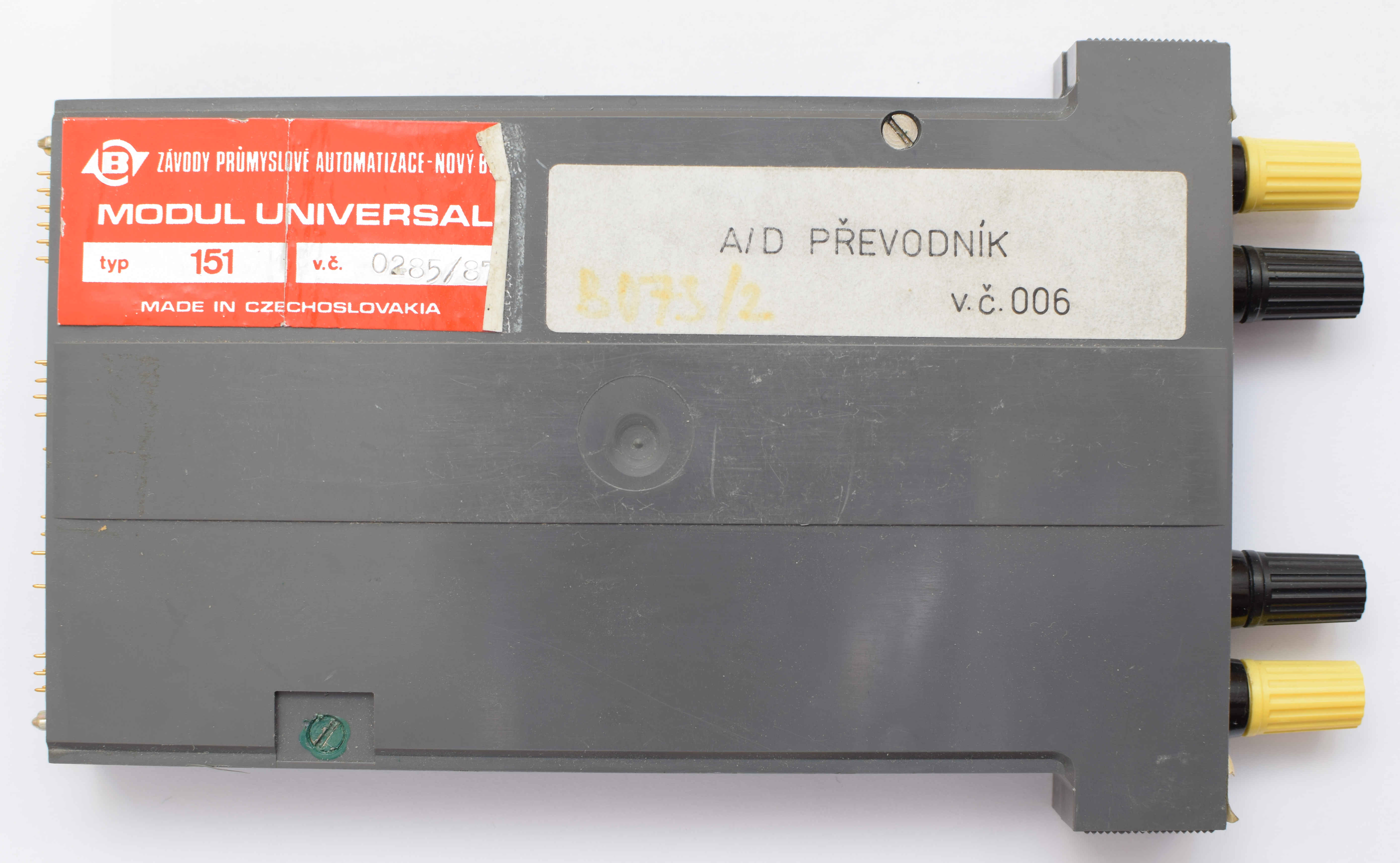

A/D PŘEVODNÍK



Budu se zde výhradně věnovat technickým prostředkům a to proto, že již existují stránky které se věnují tomuto počítači např. ZDE (jejich zrcadlo) a nebo ZDE.

Originální a další dokumentace je k dispozici například ZDE a zrcadlo, technický popis nemusí vždy odpovídat schématům, co jsem spáchal, protože až na vzácné výjimky šlo o získaní schémat metodou zpětného inženýrství.

Schéma kompletně získáno metodou zpětného inženýrství.


Stručný popis funkce.

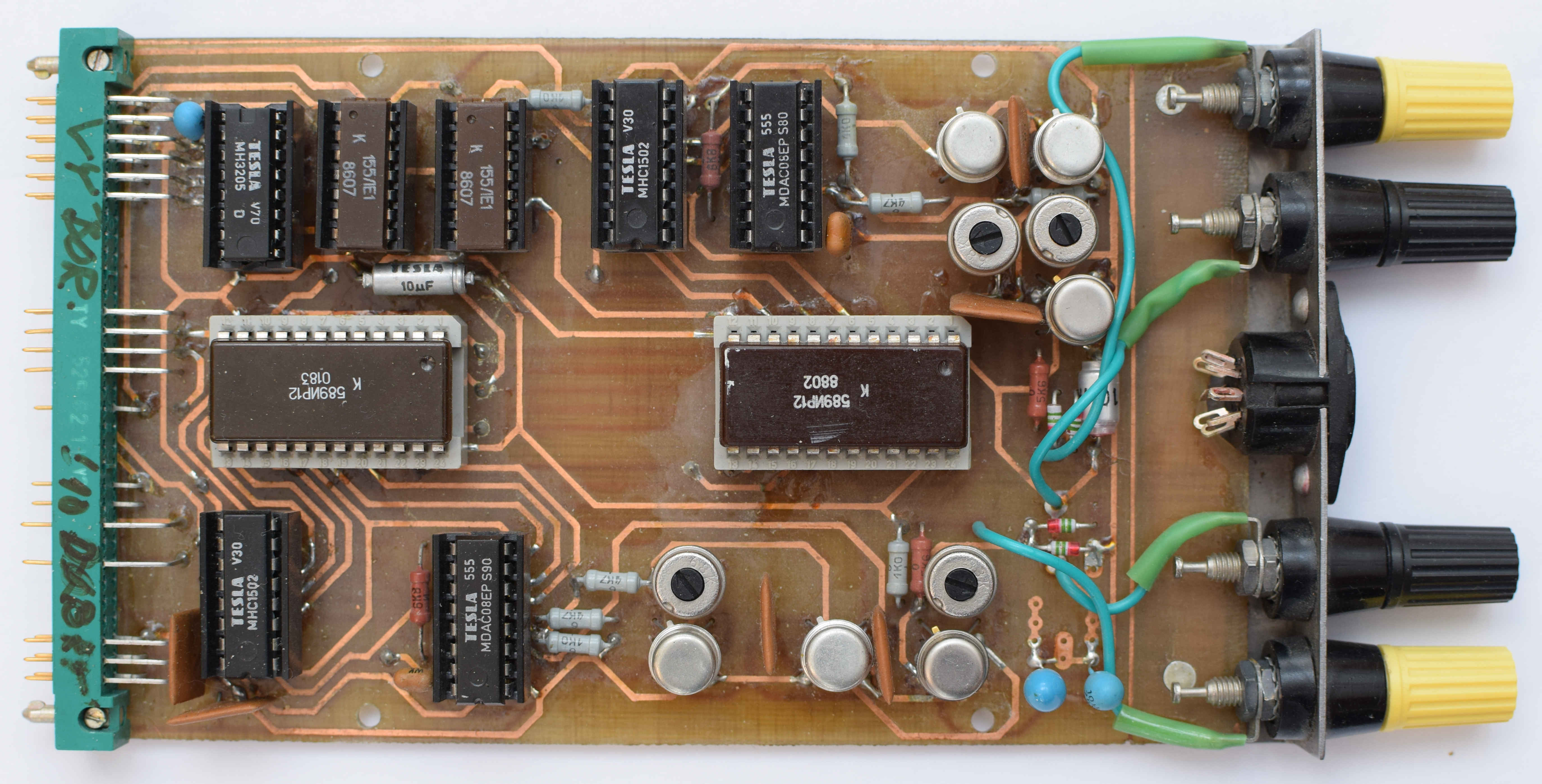

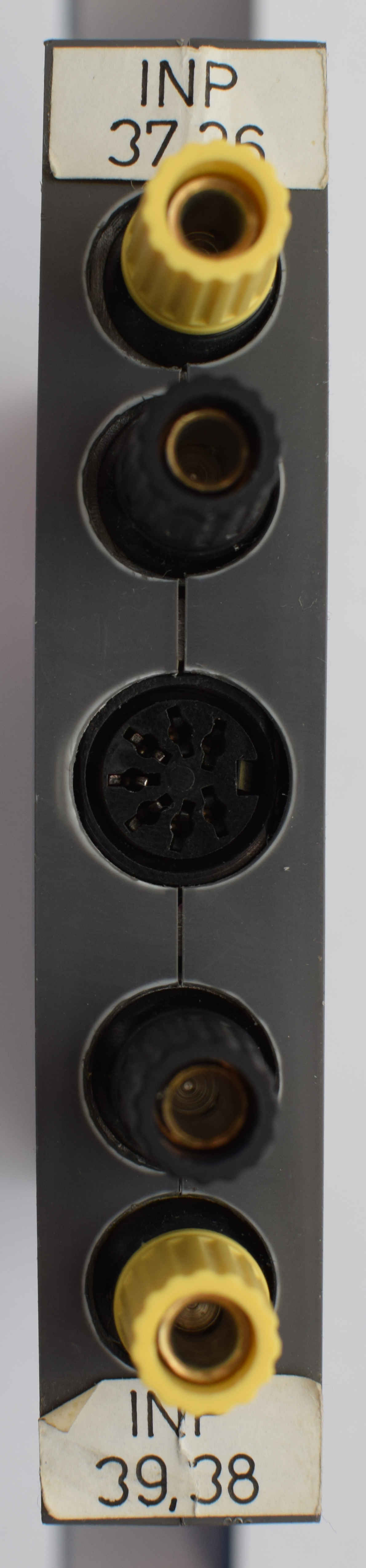

Modul obsahuje dva 8 bitové A/D převodníky které se od sebe liší, kdy první převodník je osazen vzorkovacím OZ MAC 198 a druhý převodník je osazen klasickým OZ MAB 356. Oba převodníky pracuji v bipolárním rozsahu 0V až cca 8V s rozlišením cca 0.3V.

Modul zabírá 4 adresy pro čtení, které se 4x zrcadlí, aneb dekodér adres je neúplný:

 zrcadlo 1  zrcadlo 2  zrcadlo 3  zrcadlo 4
24H   36D      64H100DA4H164DE4H228Dčtení dat z převodníku 1
25H37D65H   101D      A5H165DE5H229Dstart převodníku 1
26H38D67H102DA6H   166D      E6H230Dčtení dat z převodníku 2
27H39D68H103DA7H167DE7H   231D   start převodníku 2


Po ukončení převodu je generováno přerušení. Pro převodník 1 to je /INT2 a pro převodník 2 to je /INT4.

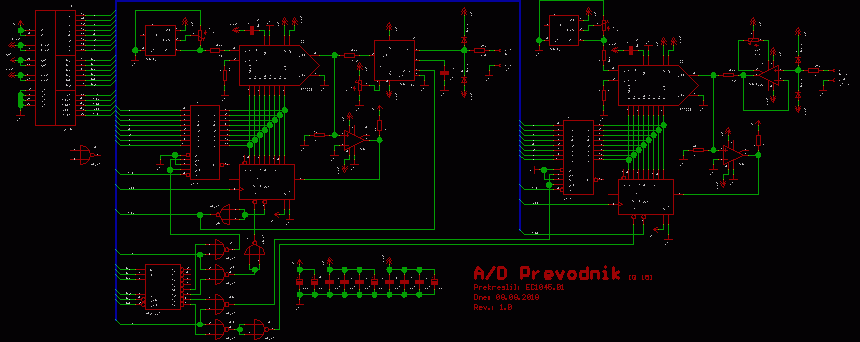

Schéma A/D PŘEVODNÍK a černobílá verze ZDE.

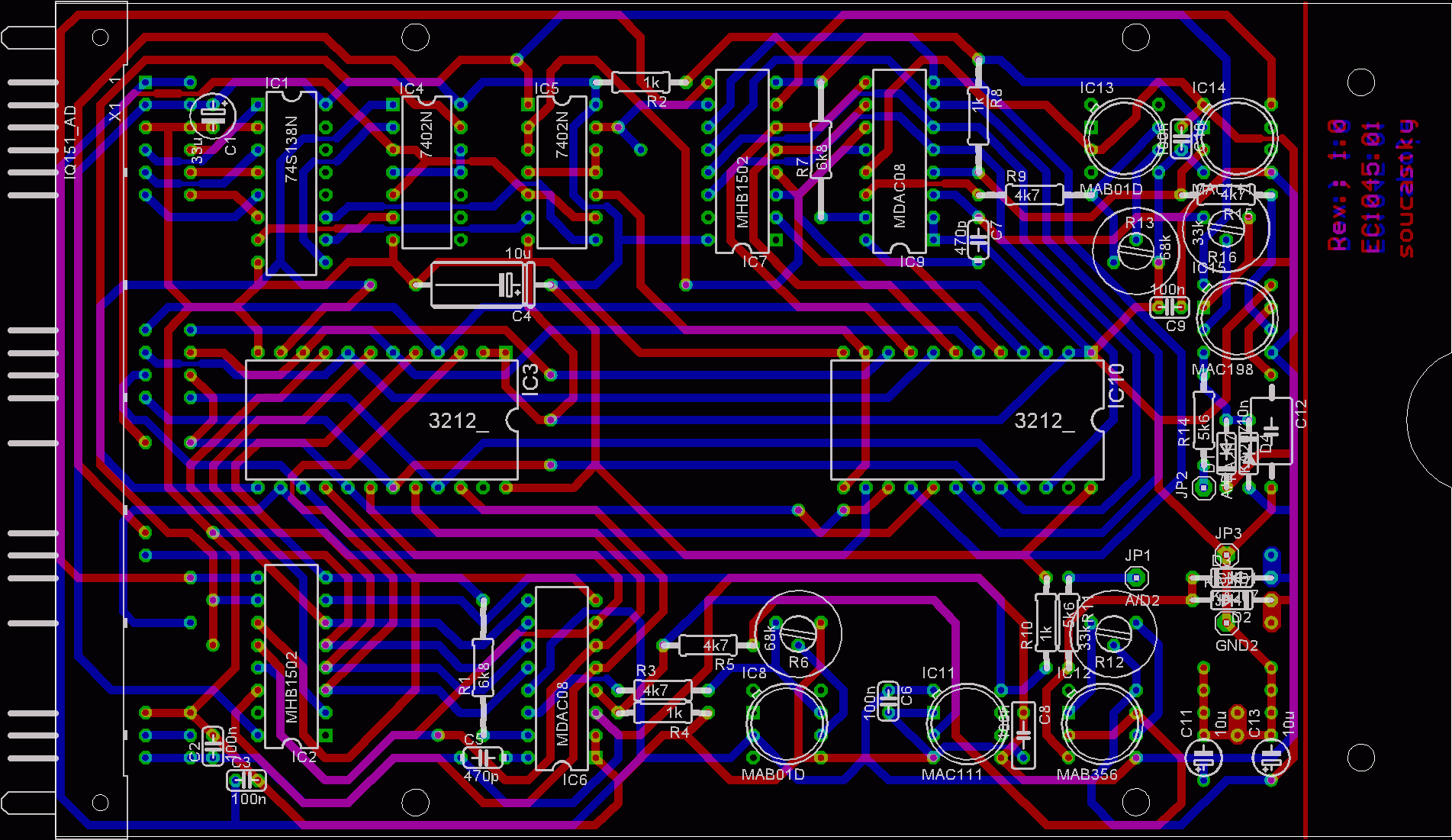

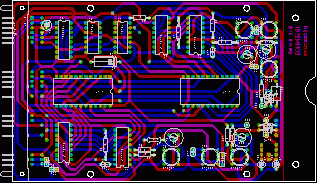

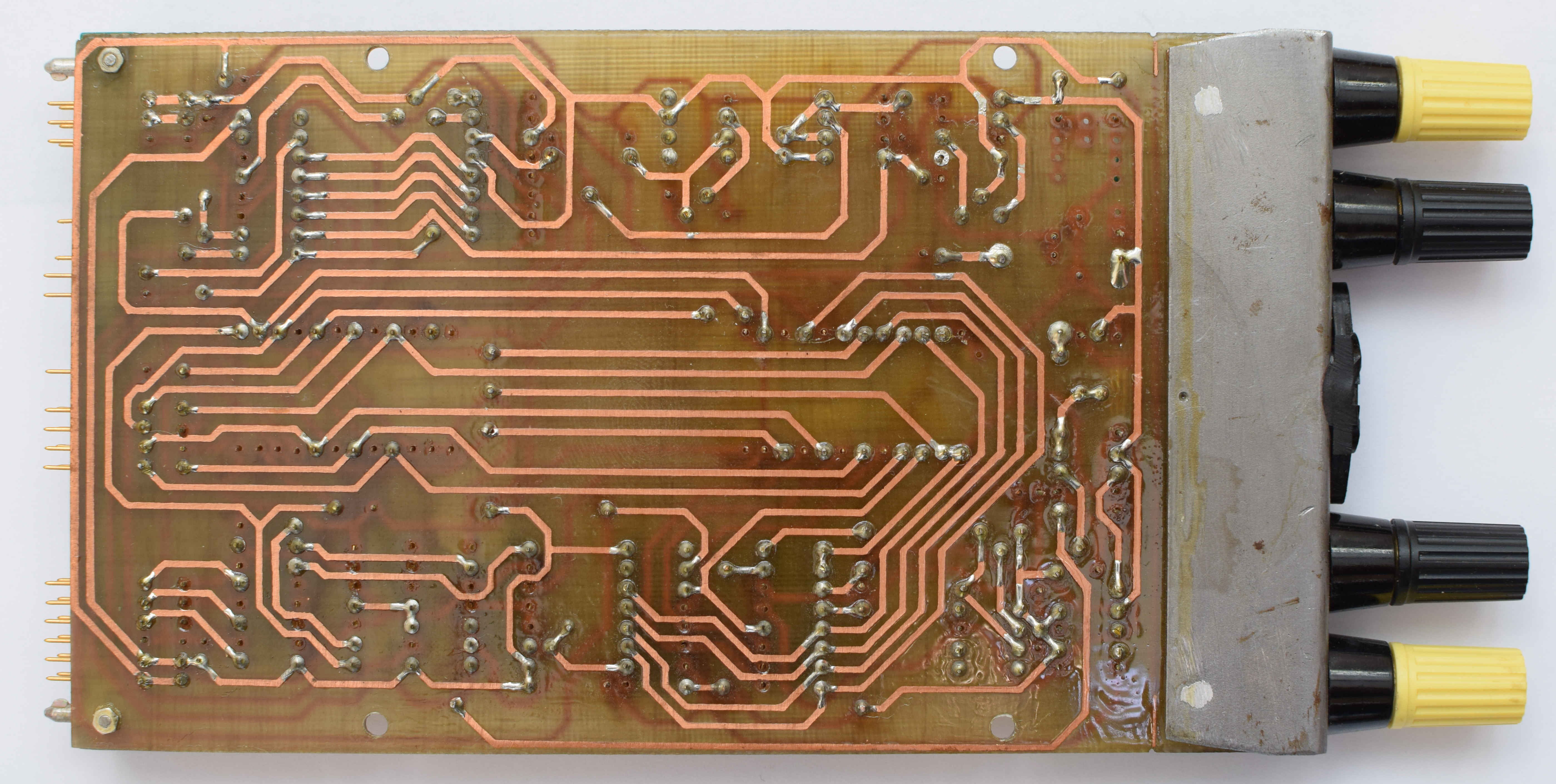

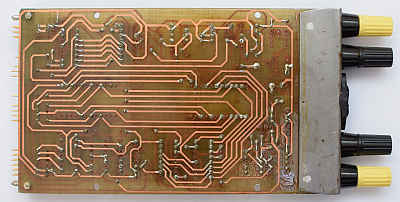

DPS A/D PŘEVODNÍK
