TTL / Matice kláves 4x5 s MH3SS2




Matice kláves 4x5 s MH3SS2



Ke klávesnici nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

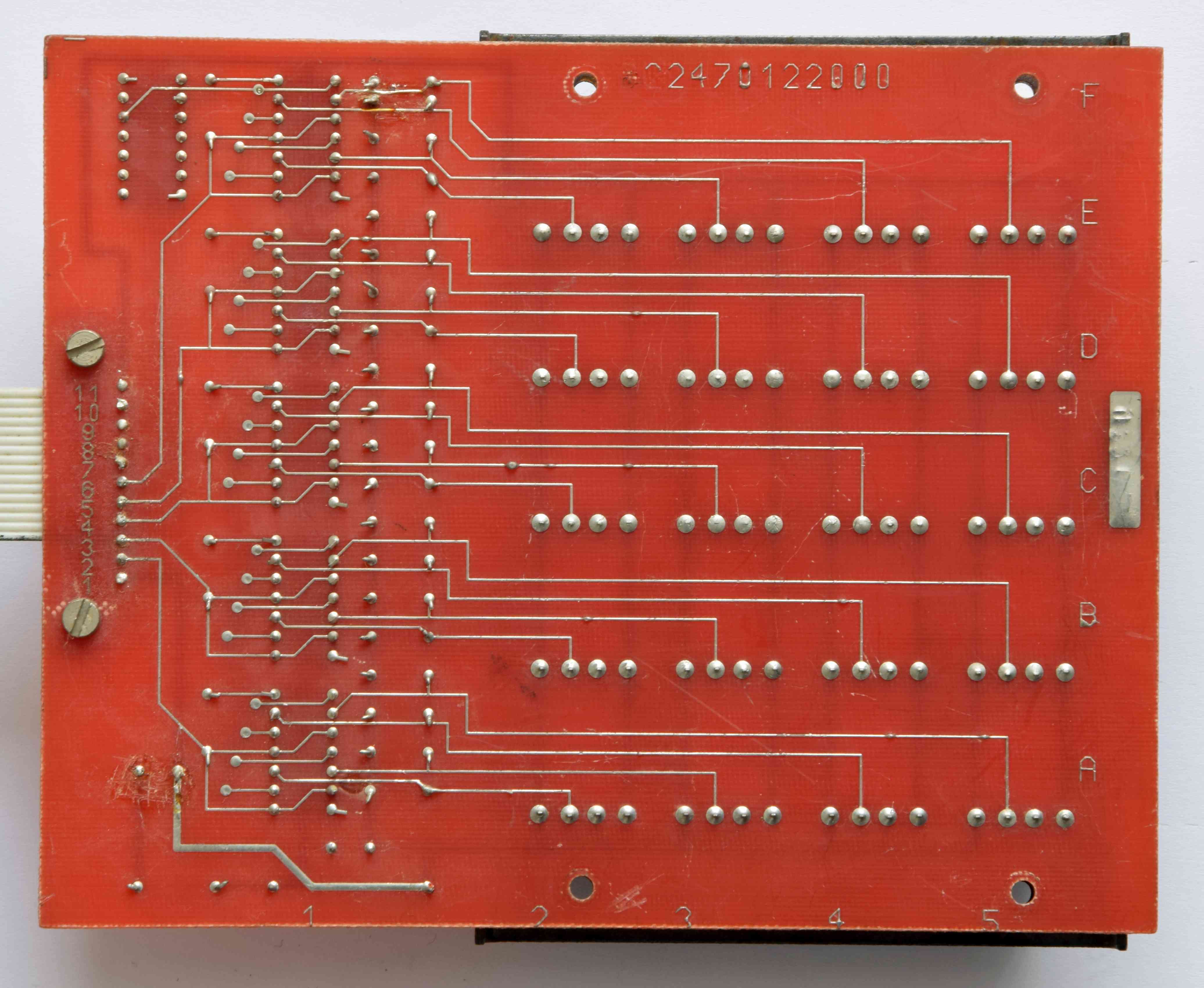

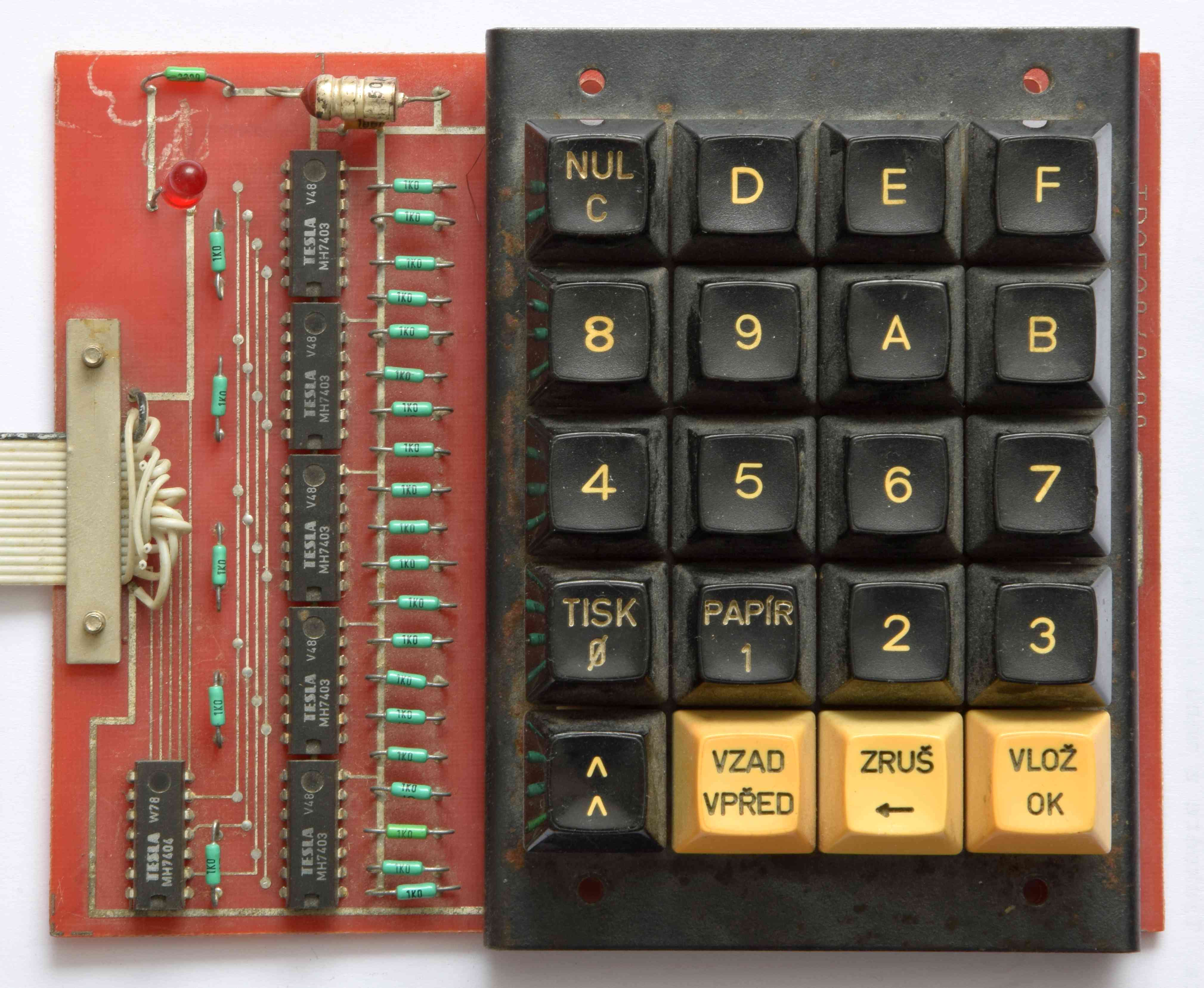

Stručný popis klávesnice.

Klávesnice je zapojená do matice jako s mechanickými tlačítky. Hallové snímače MH3SS2 mají dva oddělené výstupy s otevřeními kolektory, které umožňují zapojení typu montážní OR. Aby bylo možno mít vstup a výstup místo dvou výstupů, jsou na klávesnici za tímto účelem hradla NAND s otevřeným kolektorem (7403) zapojené do matice. Druhý vstup hradla NAND je připojen k snímači MH3SS2 kterým se ovládá sepnutí v matici.

Jednou jsem, vyděl i zařízení, ze kterého ona klávesnice pochází, ale nejsem si schopen vybavit co to bylo. V dobách kdy jsem řádil s DIDAKTIK GAMA, jsem tuto klávesnici připojil k onomu klonu ZX SPECTRA. Zapojení klávesnice se shodovalo se zapojením klávesnice v DIDAKTIKU GAMA, ale vzhledem k tomu že jsem měl jen jednu klávesnici tak jsem měl jen polovinu klávesnice. Komfort psaní i na té polovině byl o několik řádů vyšší než na originál klávesnici … tu přidanou klávesnici jsem hlavně uplatnil při hraní her, aneb netrpěla originál klávesnice.

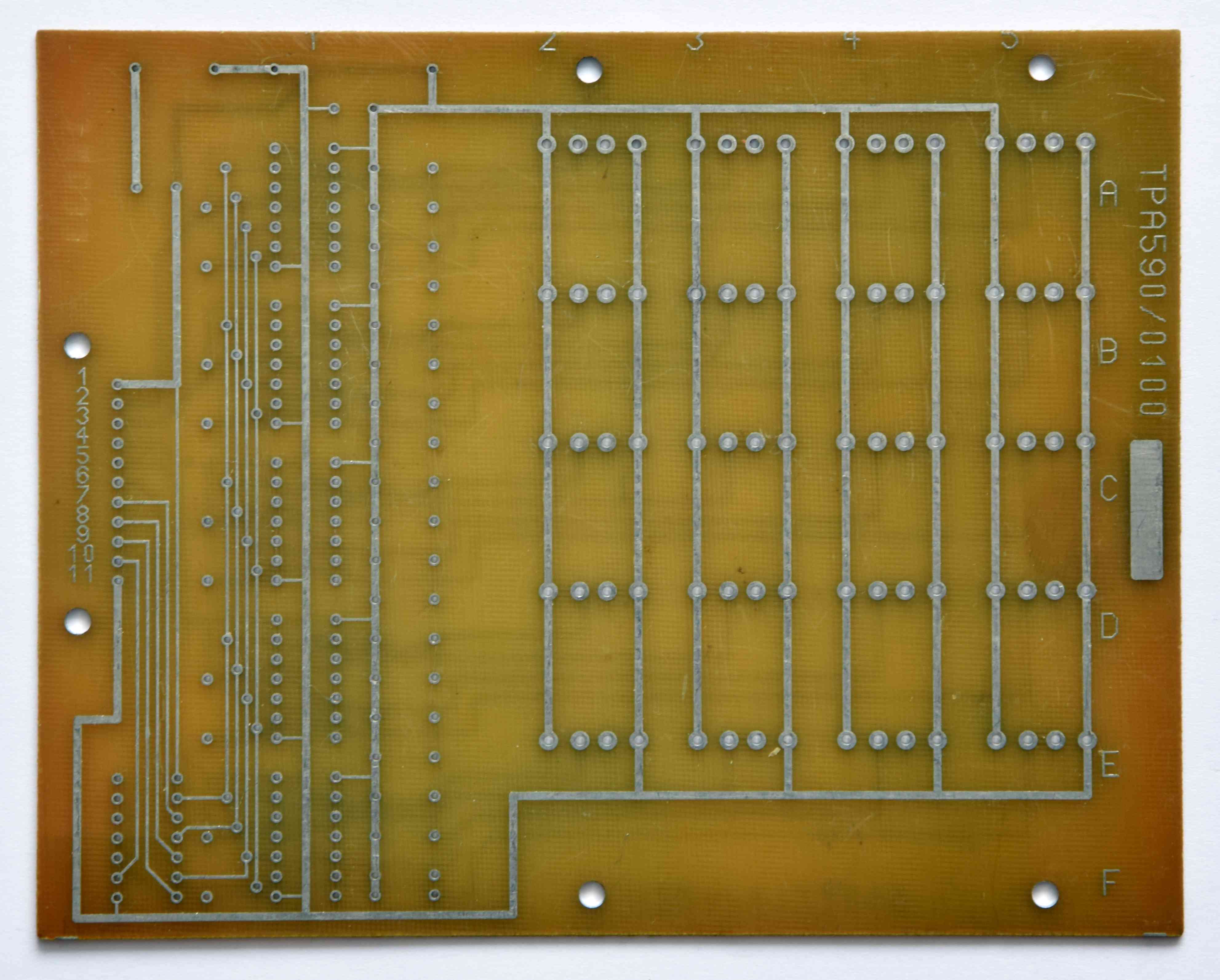

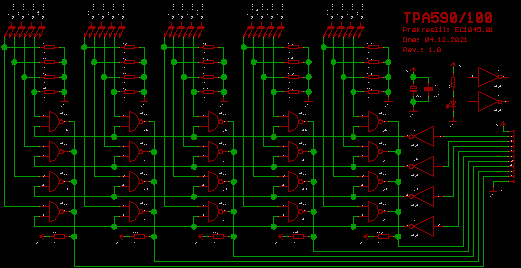

Schéma matice kláves 4x5 s MH3SS2 a černobílá verze ZDE.

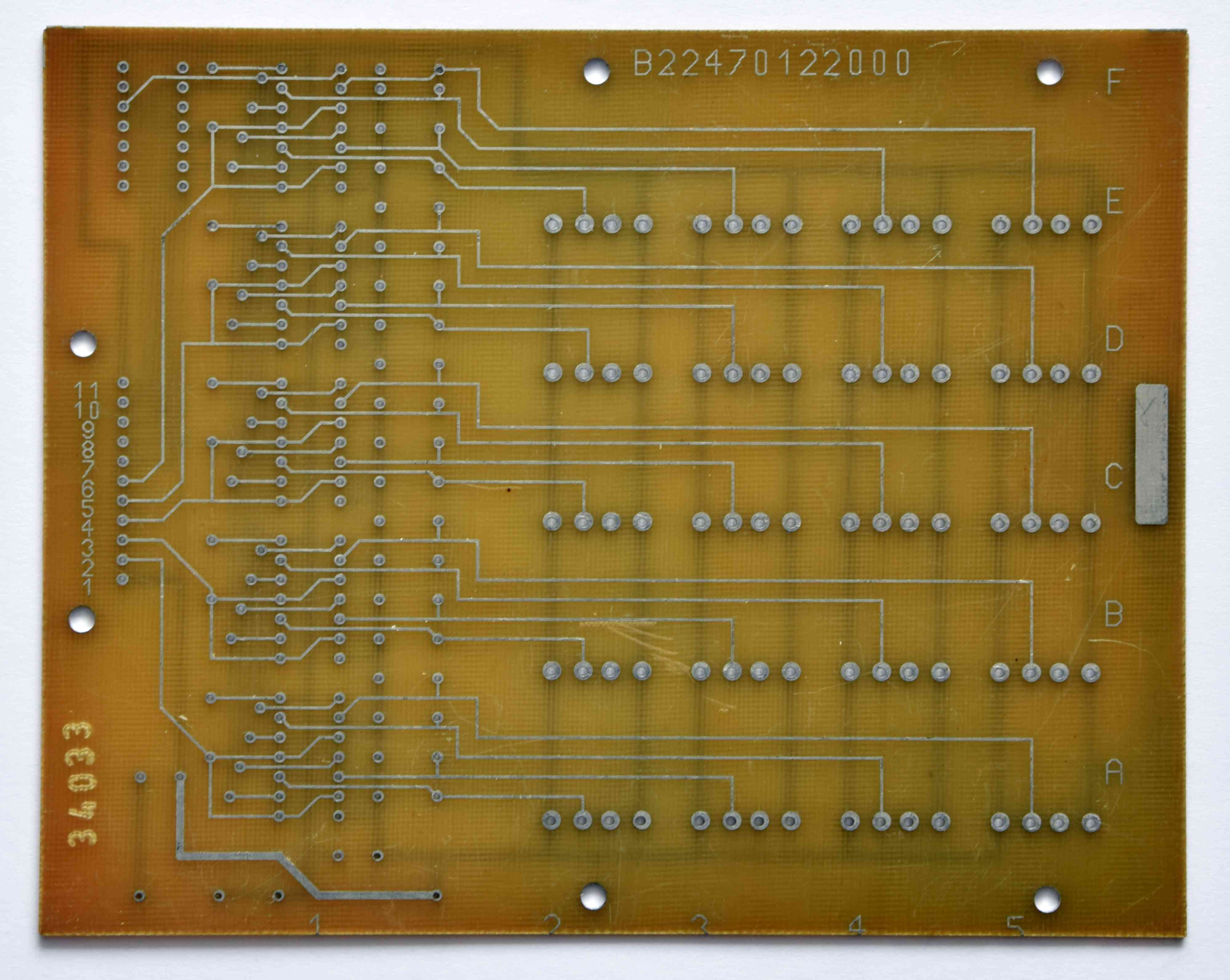

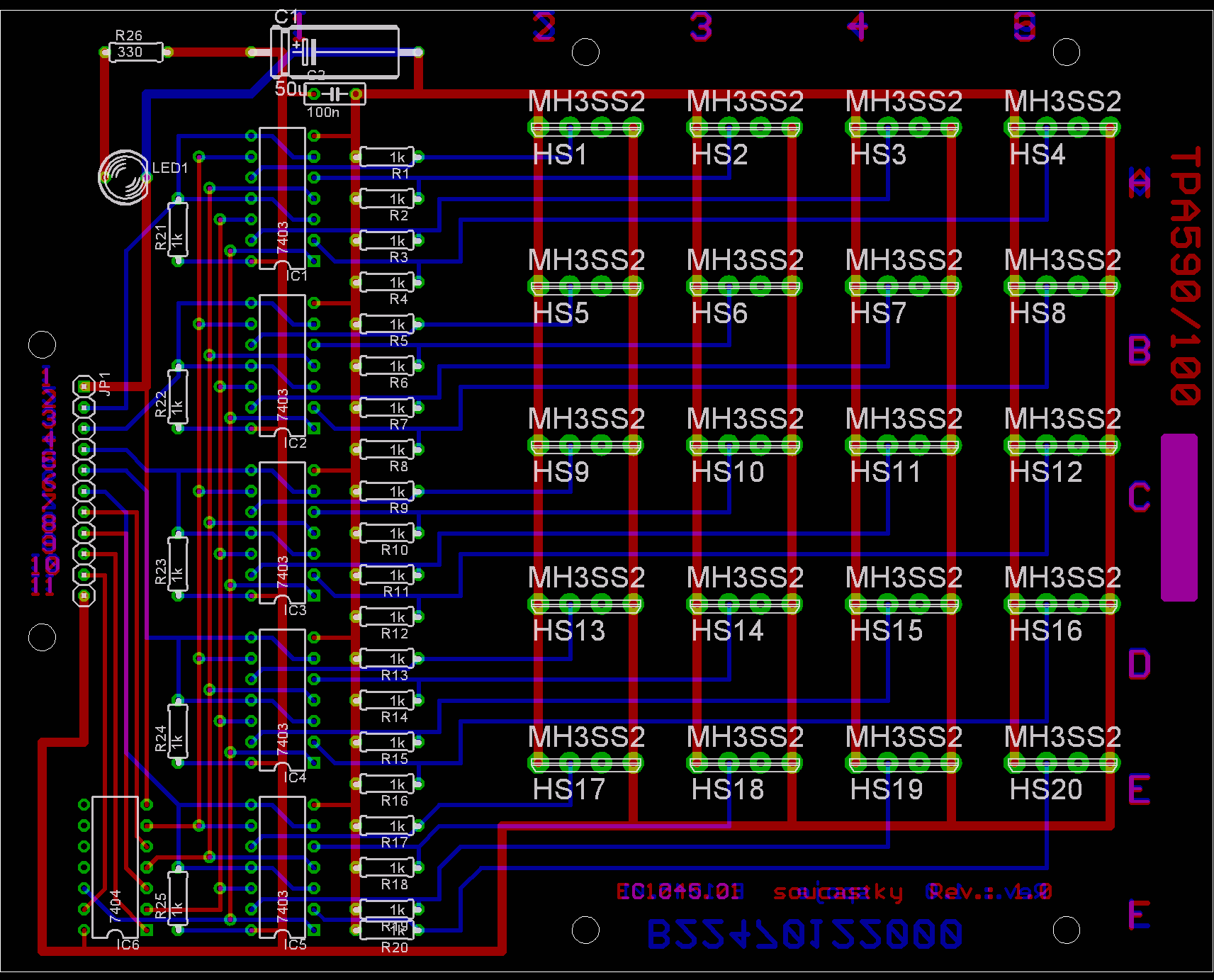

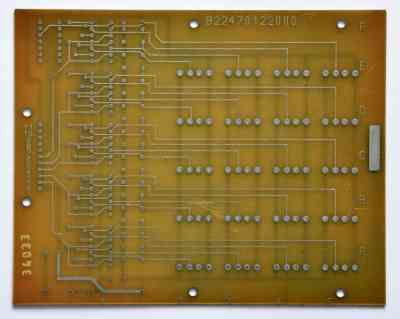

Výkres osazení matice kláves 4x5 s MH3SS2 5x4 s MH1SS1



Technického porno
