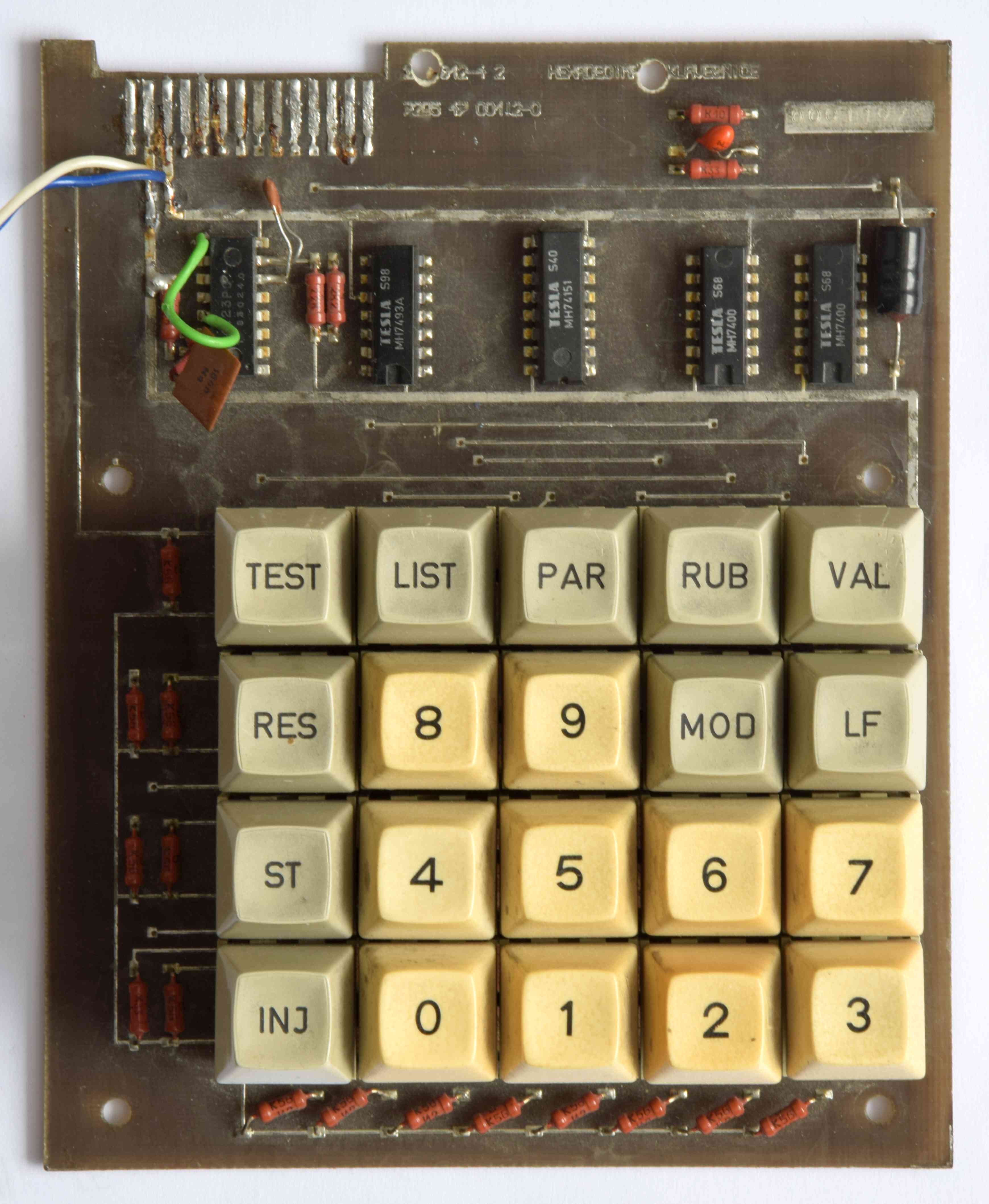

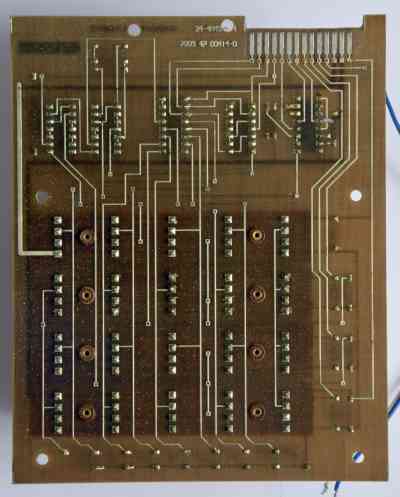

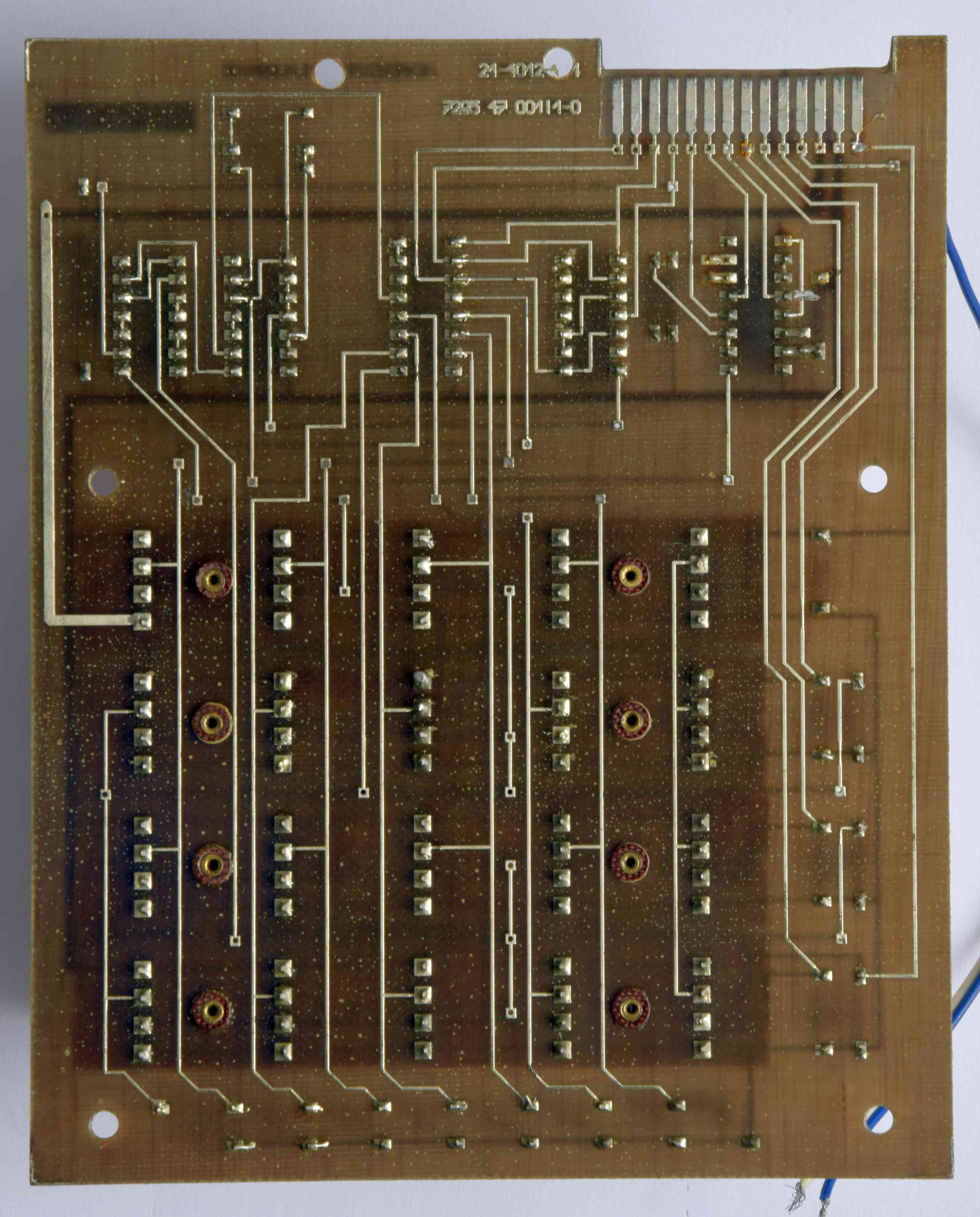

Hexadecimální klávesnice 5x4 s MH1SS1

Ke klávesnici nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Stručný popis klávesnice.

Klávesnice je postavená na hallových snímačích MH1SS1 které mají dva oddělené výstupy s otevřeními kolektory, které umožňují zapojení typu montážní OR. Klávesnice obsahuje řídící logiku, která při stisku jedno z 16 tlačítek vrátí kód v HEX tvaru. Zbyté čtyři tlačítka jsou vyvedena přímo na přímý konektor. Řídící logika je řešena minimalisticky a pracuje na skenovacím principu. Na výstupu se periodicky opakuje stav čítače až do doby než se narazí na stisknuté tlačítko. Po nalezení stisknutého tlačítka dojde k zastavení oscilátoru a vygenerování impulzu signalizujícího stisknuté tlačítko a tím pádem i platný kód na přímém konektoru. Kód se nemění po dobu stisku tlačítka.

Není mi známo, z čeho klávesnice pochází.

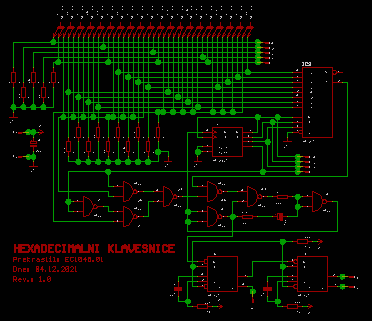

Schéma hexadecimální klávesnice 5x4 s MH1SS1 a černobílá verze ZDE.

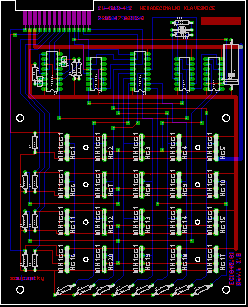

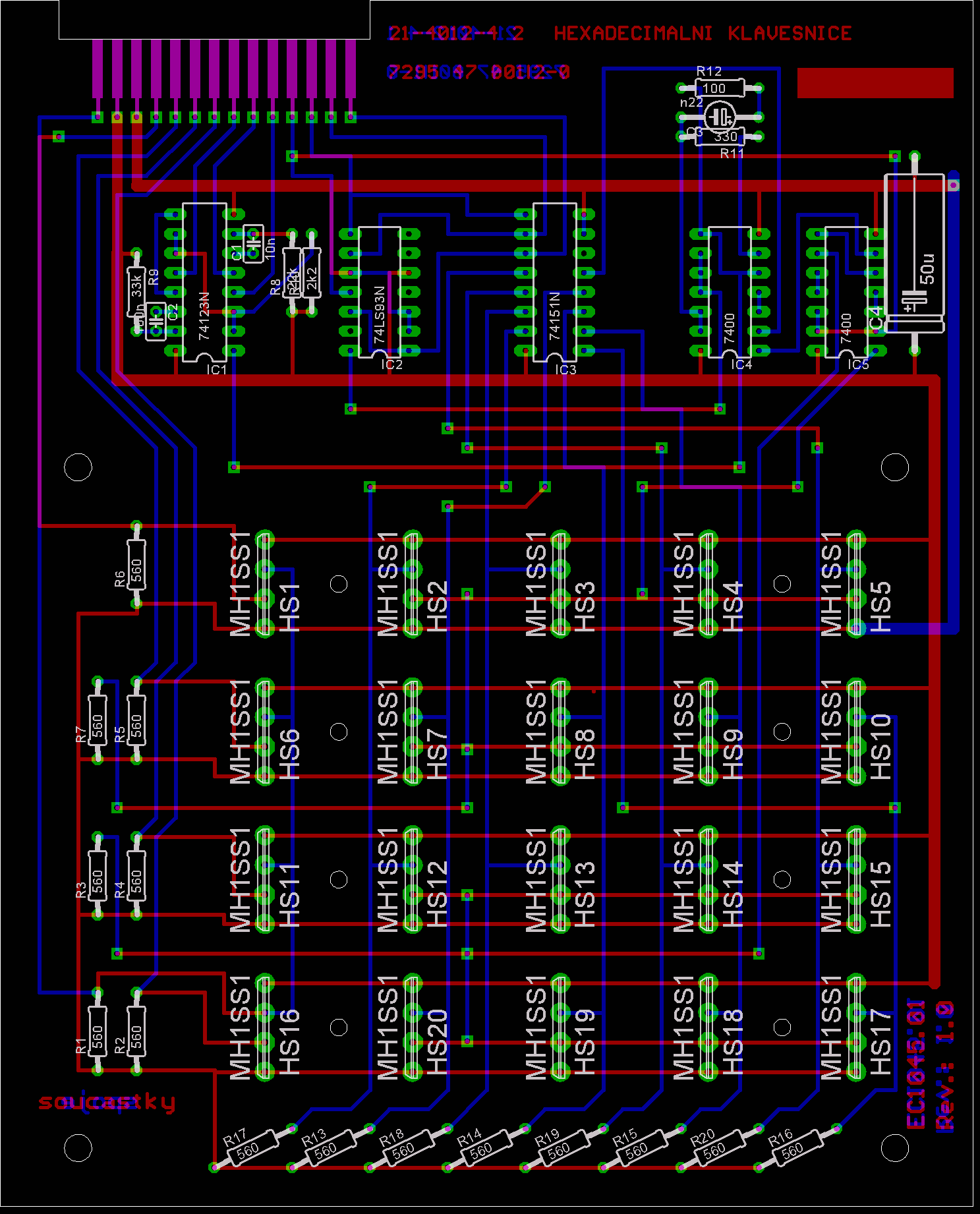

Výkres osazení hexadecimální klávesnice 5x4 s MH1SS1
